Typ produktu	Podgrzewacz przepływowy
Model	DH06111
Marka	Siemens
Wymiary (Wys. x Szer. x Gł.)	250 x 144 x 100 mm
Waga	1.8 kg
Zasilanie	220-240 V AC, 50 Hz, 6,0 kW (przy 230 V)
Klasa ochronności	IP24 (odporna na zachlapanie)
Podłączenie elektryczne	Stałe (na stałe)
Zabezpieczenie bezpiecznikowe	32 A
Rozmiar przyłącza wodnego	1/2 cala
Minimalne ciśnienie przepływu	0,1 MPa (1,0 bar)
Maksymalne ciśnienie przepływu	1,0 MPa (10,0 bar)
Natężenie przepływu przy włączeniu	Ok. 2,3 l/min
Natężenie przepływu przy wyłączeniu	Ok. 1,8 l/min
Typowa wydajność ciepłej wody przy 37°C	3,0 l/min
Klasa efektywności energetycznej	A
Profil obciążenia	XXS
Roczne zużycie energii	481 kWh
Poziom mocy akustycznej	15 dB
Sprawność podgrzewania wody	38,3%
Rodzaj działania	Sterowany hydraulicznie, automatyczny
Wskaźnik włączenia	Tak (tylko DH06111)
Czyszczenie	Przetrzeć wilgotną szmatką; unikać ściernych środków czyszczących
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, automatyczne wyłączanie przy zatrzymaniu przepływu wody
Instalacja	Wymaga wykwalifikowanego fachowca; stałe podłączenie elektryczne

Często zadawane pytania - DH06111 SIEMENS

Jak włączyć podgrzewacz wody Siemens DH06111?

Otwórz kran do końca. Urządzenie włącza się automatycznie, a wskaźnik włączenia zapala się. Woda jest podgrzewana podczas przepływu.

Jak wyregulować temperaturę wody?

Otwórz kran do końca, aby włączyć urządzenie. Następnie zmniejsz natężenie przepływu wody, aby zwiększyć temperaturę. Im mniejszy przepływ, tym cieplejsza woda.

Co zrobić, gdy woda nie jest wystarczająco gorąca zimą?

Zimą temperatura wody dopływowej może być niższa. Aby to skompensować, zmniejsz ilość wody na kranie, aż do uzyskania pożądanej temperatury.

Czy mogę używać tego podgrzewacza z podgrzaną wodą?

Nie, urządzenia nie wolno używać z podgrzaną wodą, w przeciwnym razie zadziała zabezpieczenie przed przegrzaniem.

Jak wyczyścić Siemens DH06111?

Wystarczy przetrzeć urządzenie wilgotną szmatką. Nie używaj kwaśnych ani ściernych środków czyszczących. W razie potrzeby wyczyść filtr w regulatorze strumienia.

Czy urządzenie wymaga odkamieniania?

Zazwyczaj odkamienianie nie jest konieczne. Jednak bardzo twarda woda i częste używanie bardzo gorącej wody mogą powodować kamień. W takim przypadku skontaktuj się z naszym serwisem posprzedażowym.

Jakie są wymagania elektryczne dotyczące instalacji?

Urządzenie wymaga stałego podłączenia elektrycznego (na stałe) z bezpiecznikiem 32 A, 220-240 V AC, 50 Hz. Musi być zainstalowane przez wykwalifikowanego fachowca.

Jaki jest okres gwarancji na Siemens DH06111?

Warunki gwarancji zależą od kraju zakupu. Aby uzyskać szczegółowe informacje, skontaktuj się ze sprzedawcą lub sprawdź fakturę. Urządzenie należy używać zgodnie z instrukcją.

Jakie funkcje bezpieczeństwa ma urządzenie?

Podgrzewacz wody ma zabezpieczenie przed przegrzaniem, automatyczne wyłączanie przy zatrzymaniu przepływu wody oraz jest odporny na zachlapanie IP24. Wymaga również podłączenia ochronnego przewodu uziemiającego.

Czy mogę samodzielnie zainstalować urządzenie?

Nie, podgrzewacz przepływowy musi być zainstalowany i uruchomiony przez wykwalifikowanego fachowca. Nieprawidłowa instalacja może spowodować porażenie prądem lub uszkodzenie wodne.

INSTRUKCJA OBSŁUGI DH06111 SIEMENS

Instrukcja montażu i użytkowania

Zasady bezpieczeństwa

To urządzenie jest przeznaczo- ne do stosowania w gospodar- stwach domowych lub podob- nych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospodarstw domo- wych obejmują m. in. wykorzysta- nie w kuchniach pracowniczych w sklepach, biurach, zakładach rolniczych lub innych zakładach rzemieślniczych, oraz korzysta- nie przez gości w pensjonatach, małych hotelach i innych placów- kach mieszkaniowych.

Montować i obsługiwać urządzenie zgodnie ze wskazówkami w tekście i na ilustracjach. Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.
■ Urządzenie jest przeznaczone do użytkowania do wysokości 2 000 m nad poziomem morza.
■ Urządzenie instalować i prze- chowywać w pomieszczeniach zabezpieczonych przed mro- zem (pozostałości wody).

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe (DH05101, DH06101, DH06111) lub wyciągnąć wtykczkę z gniazda (DH04101).

W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.
Aby uniknąć zagrożeń, na- prawy i prace konserwacyjne mogą być przeprowadzane tylko przez specjalistę.
Nigdy nie otwierać urządzenia bez uprzedniego odłączenia go od zasilania energią elektryczną.
Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego.
■ Przy instalacji urządzenia oraz/lub wyposażenia elektrycznego należy przestrzegać przepisów IEC 600364-7-701 (DIN VDE 0100, część 701).
Podgrzewacz przepływowy jest urządzeniem klasy zabezpieczenia i musi być podłączany do przewodu ochronnego.
Urządzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowia- dać zainstalowanej mocy.

Uwaga: uziemione przewody wodne mogą symulować istnienie przewodu ochronnego.

Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm.

Podgrzewacz przepływowy należy podłączać wyłącznie do przewodu zimnej wody.

Nie wolno stosować rur z tworzyw sztucznych. Jako przewody doprowadzające zimnej wody stosować rury stalowe albo miedziane. Jako przewody ciepłej wody zaleca się szczególnie rury miedziane z termoizolacją.

Przed rozpoczęciem montażu należy odłączyć elektryczny przewód zasilający od napięcia i zamknąć przewód wodny!

Podłączanie elektryczne należy wykonywać dopiero po podłączeniu wody.

Po zakończeniu montażu nie może istnieć możliwość dotknięcia elementów pod napięciem.

Podczas wykonywania prac przy instalacji wodociągowej należy odłączyć urządzenie od sieci. Po zakończeniu prac

należy postępować zgodnie z opisem w punkcie Pierwsze uruchomienie.

Nie dokonywać żadnych zmian urządzenia.

■ Urządzenie może być używa- ne wyłącznie do nagrzewania wody pitnej w gospodar- stwach domowych.

Z urządzenia mogą korzystać dzieci w wieku od lat 8 oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub psychicznymi oraz bez doświadczenia lub wiedzy, jeśli będą nadzorowane lub zostaną zapoznane ze sposobem bezpiecznego użytkowania urządzenia oraz poinformowane o zagrożeniach związanych z urządzeniem. Dzieci nie mogą wykorzystywać urządzenia do zabawy. Nie wolno powierzać dzieciom bez nadzoru prac związanych z czyszczeniem i konserwacją urządzenia.

■ Nie dopuszczać dzieci do urządzenia.

Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem.

Bateria i rura ciepłej wody mogą się bardzo nagrzewać. Pouczyć o tym dzieci.

Nie używać środków do szorowania lub rozpuszczalników.

■ Nie używać myjek parowych.

Serdecznie gratulujemy nabycia urządzenia produkcji firmy Siemens. Nabyli Państwo wysokiej jakości urządzenie, które na pewno przyniesie Państwu wiele pożytku.

Prosimy uważnie przeczytać niniejszą instrukcję montażu obsługi i stosować się do niej! Instrukcję należy zachować do późniejszego wykorzystania!

Opis produktu

W niniejszej instrukcji użytkowania opisano różne typy urządzeń.

Tylko urządzenia ze stałym przyłączem: Urządzenie spełnia wymagania normy IEC 61000-3-12.

■ Sterowana hydraulicznie terma nadaje się zarówno do podłączania otwartego (bezciśnieniowego) jak i do zamkniętego (ciśnieniowego).
- Terma ogrzewa wodę w sposób ciągły, podczas jej przepływu przez urządzenie.
Urządzenie nie może być zasilane wodą wstępnie ogrzaną, gdyż spowoduje to zadziałanie zabezpieczenia przed przegrzaniem.
DH04101: Urządzenie to podłączane jest do instalacji elektrycznej za pomocą wtyczki.
DH05101, DH06101, DH06111: Urządzenia te zaprojektowano do stałego podłączenia do instalacji elektrycznej.

DH06111	urządzenie nastolne
DH04101	urządzenie do montażu pod stołem
DH05101
DH06101

Instrukcja montażu

Montaż podgrzewacza przepływowego należy przeprowadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.

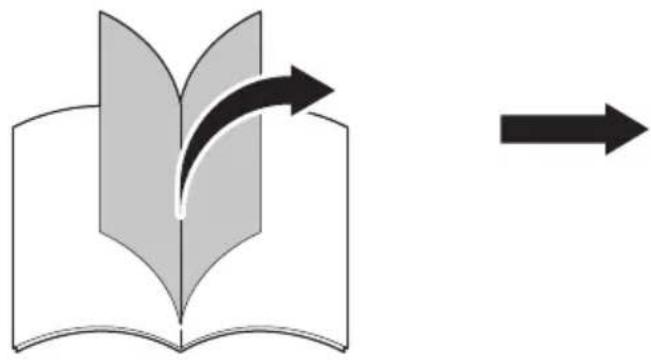

Strony z ilustracjami znajdują się w środku instrukcji.

Montaž

Rozpakowanie/Zakres dostawy

■ Urządzenie rozpakować i sprawdzić, czy nie posiada uszkodzeń powstałych w czasie transportu.
Opakowanie i stare urządzenie usunąć w sposób zgodny z przepisami o ochronie środowiska.

1 Obudowa
2 Elementy mocujące (2 śrubi, 2 kołki)
3 Wskaźnik pracy (tylko w przypadku DH06111)
4 Sitko i tuleja (włożone w dopływ)
5 Regulator natężenia przepływu i uszczelka
6 Dotyczy wyłącznie urządzeń ze stałym przyłą- czem: Tuleja gumowa

Przygotowanie do montażu

Ważne: Używać tylko dołączonego zestawu montażowego.

Odciąć przewód zasilający wodą. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki.
Do montażu wymagana jest wolna przestrzeń ok 60mm ze wszystkich stron wokół urządzenia.
Należy zwrócić uwagę na dane techniczne urządzenia.
DH05101, DH06101, DH06111: Wykręcić śruby z pokrywy urządzenia i zdjąć pokrywę.

II. Montaż na ścianie

Przymocować urządzenie za pomocą dołączone- go szablonu montażowego, śrub i kołków piono- wo i przylegle do ściany.

1. Zawiesić urządzenie na śrubie i docisnąć w dół.
2. Dokręcić dwoma śrubami poprzez nakładkę.

DH05101, DH06101, DH06111: Odnośnie natynkowego podłączania instalacji elektrycznej należy zwrócić uwagę na warianty prowadzenia przewodu zasilającego pokazane na szablonie montażowym.

DH05101, DH06101, DH06111: Tulejka ochronna musi ciasno obejmować przewód elektryczny. W przypadku uszkodzenia tulejki przy montażu, należy zaślepić otwory wodoszczelnie.

Przyłącze wody

A Przyłącze ciśnieniowe
B Przyłącze bezciśnieniowe

Należy zamontować dostarczony regulator natężenia przepływu.
■ Sprawdzić sitko i tuleję włożone do przewodu doprowadzającego wodę.
Należy zwrócić uwagę na osiowe ustawienie rury przyłączeniowej w króćcu.
■ Mocno dokręcić nakrętkę kołpakową do króćca za pomocą klucza szczękowego.

Trójnik i elastyczny przewód przyłączeniowy (do wykonania przyłącza ciśnieniowego) można nabyć w sklepach wyspecjalizowanych.

Do przyłącza bezciśnieniowego trzeba zastosować bezciśnieniową armaturę, np. armaturę BZ13051 dostępną jako wyposażenie specjalne.

IV. Przyłącze elektryczne

C Przełącznik przepływu
D Ogranicznik temperatury

DH04101: Wsunąć wtyczkę przewodu zasilającego do gniazda.

Instalacja urządzeń nie posiadających gotowego wtyku sieciowego musi zostać wykonana przez operatora sieci lub przez autoryzowany zakład specjalistyczny, który pomoże w uzyskaniu zezwolenia właściwego operatora sieci na instalację tego urządzenia.

Urządzenia muszą być podłączane przewodem zasilającym NYM-J3x4 (mm²). Nie wolno stosować przewodów o większym polu powierchni przekroju poprzecznego.

Podłączyć urządzenie zgodnie ze schematem przyłączeniowym do listwy zaciskowej.
Ponownie przkręcić pokrywę obudowy.

Po zakończeniu montażu należy przekazać użytkownikowi instrukcję użytkowania i montażu i wyjaśnić działanie urządzenia.

Dane techniczne

Typ	DH04101		DH05101	DH06101		DH06111
Rodzaj konstrukcji		ciśnieniowy	(zamknięty) – beziśnieniowy (otwarty)
Cieżar		[kg] 1,4 1,8	1,8 1,8
Wymiary		[mm] 250 x 1	44 x 100
Tryb pracy			Praca ciągła
Zasilanie			Wtyczka przewodu	Podłączenie stałe
Napięcie nominalne		[V] 220–240
Moc nominalna (230 V)		[kW] 3,5 4,6	6,0 6,0
Klasa zabezpieczenia według IEC 335-1			I	I	I	I
Rodzaj zabezpieczenia według IEC 529			IP 24 (zabezpiecznie przed pryskającą wodą)
Zabezpieczenie		[A] 16 20 32	32
Częstotliwość		[Hz] 50 50 50	50
Przyłącze armatury		[cal] 3/8 3/8	3/8 1/2
Minimalne ciśnienie		[MPa (bar)]	0,1 (1,0)
Maksymalne ciśnienie		[MPa (bar)]	1,0 (10,0)
Włączające natężenie przepływu ok		[l/min]	1,3 1,8 2,3	2,3
Wyłączające natężenie przepływu ok		[l/min]	1,0 1,4 1,8	1,8
Typowa wydajność wody o temperaturze 37 °C		[l/min]	1,8 2,5 3,0	3,0
Klasa wydajności energetycznej			A	A	A	A
Profil obciążenia			XXS	XXS	XXS	XXS
Roczne zużycie energii		[kWh]	480	481	481	481
Codzienne zużycie prądu		[kWh]	2,21	2,215	2,22	2,22
Poziom mocy akustycznej		[dB] 15 15 15	15
Wydajność energetyczna przygotowywania ciepłej wody		[%]	38,4	38,4	38,3	38,3

Instrukcja użytkowania

Przeczytać szczegółowe zasady bezpieczeństwa na początku niniejszej instrukcji i bezwzględnie ich przestrzegać!

Ważne: Nigdy nie narażać urządzenia na działanie mrozu!

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe (DH05101, DH06101, DH06111) lub wyciągnąć wtykczkę z gniaz- da (DH04101).

W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody.

Obsługiwanie urządzenia

Terma zaliczana do tego typoszeregu pracuje w sposób automatyczny.

Włączanie

Całkowicie otworzyć zawór czerpalny.

Terma zostaje włączona i zapala się wskaźnik pracy (tylko w przypadku DH06111). Woda jest ogrzewana w trakcie przepływu przez urządzenie.

Wyłączanie

Zamknąć zawór czerpalny, urządzenie zostaje wyłączone.

Regulacja temperatury wody

Całkowicie otworzyć zawór czerpalny, urządzenie zostaje włączone.
Zwiększyć temperaturę poprzez zmniejszenie natężenia przepływu wody.

Praca w zimie

Wskazówka: W zimie może dojść do spadku temperatury wody zasilającej, co powoduje, że niemożliwe jest osiągnięcie wymaganej temperatury na wylocie.

Aby skompensować ten spadek temperatury należy na tyle zredukować strumień wody pobieranej z armatury, aż osiągnięta zostanie wymagana temperatura ciepłej wody.

Czyszczenie

■ Urządzenie wycierać wilgotną ścierką.
Nie używać żadnych ostrych, ani szorujących środków czyszczących!
Czyścić sitko w regulatorze natężenia przepływu z zanieczyszczeń i kamienia.

Wskazówka: W normalnym przypadku nie trzeba usuwać z urządzenia kamienia kotłowego. Jeżeli woda jest bardzo twarda i przy częstym poborze bardzo gorącej wody może odłożyć się w urządzeniu kamień kotłowy. Proszę zwrócić się do autoryzowanego punktu serwisowego naszej firmy.

Konserwacja

Aby uniknąć zagrożeń, naprawy i prace konserwacyjne mogą być przeprowadzane tylko przez specjalistę.
■ Przed przystąpieniem do wykonywania wszelkich prac urządzenie należy odłączać od sieci elektrycznej i odcinać dopływ wody.

W przypadku wezwania serwisu proszę podać numery E-Nr. i FD-Nr. urządzenia.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytem sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Wytyczna ta określa ramy obowiązującego w całej Unii Euro pejskiej odbioru i wtórnego wykorzystania starych urządzeń.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu.

Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia.

Zastrzega się prawo wprowadzania zmian.

Warunki gwarancji

Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”.

Zmiany zastrzeżone.

BSH Sprzęt Gospodarstwa

Domowego Sp. z.o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.siemens-home.pl

SI Slovenija, Slovenia

BSH Hišni aparati d.o.o.

Litostrojska 48

1000 Ljubljana

Tel.:[phone]

Fax:[phone]

mailto:[e-mail]

www.siemens-home.si

Wyprodukowano przez BSH Hausgeräte GmbH na warunkach licencji na korzystanie ze znaku towarowego Siemens AG
