INSTRUKCJA OBSŁUGI URZ0323 Cabletech

Instrukcja obsługi PL

UWAGA: Aby zmniejszyć ryzyko porażenia prądem, nie należy zdejmować obudowy urządzenia. Prace serwisowe powinny być wykonywane przez wykwalifikowany personel.

Znak błyskawicy wewnątrz trójkąta równobocznego oznacza obecność niebezpiecznego napięcia, znajdującego się pod obudową urządzenia. Może ono stanowić zagrożenie dla zdrowia i życia użytkownika.

Wykrzyknik wewnątrz trójkąta równobocznego ma na celu zwrócenie uwagi użytkownika na ważne operacje i instrukcje zawarte w dołączonej do urządzenia dokumentacji.

UWAGA: ABY ZMNIEJSZYĆ RYZYKO POŻARU LUB PORAŻENIA PRĄDEM, NALEŻY CHRONIĆ URZĄDZENIE PRZED ZALANIEM LUB NADMIERNĄ WILGOCIĄ.

Na urządzeniu (lub w jego pobliżu), nie należy stawiać pojemników z płynami, które mogły by doprowadzić do jego zalania/zamoczenia.

Środki bezpieczeństwa

Szczególną uwagę przy projektowaniu poświęcono standardom jakości urządzenia, gdzie najważniejszym czynnikiem jest zapewnienie bezpieczeństwa użytkowania. Za bezpieczeństwo jest jednak również odpowiedzialny sam użytkownik. Niniejsza instrukcja obsługi zawiera zbiór ważnych informacji, dlatego należy dokładnie ją przeczytać przed podłączeniem uruchomieniem urządzenia.

Instalacja

1. Należy dokładnie przeczytać niniejszą instrukcję obsługi i stosować się do zaleceń w niej zawartych.
2. Instrukcja obsługi powinna być zachowana do późniejszego wykorzystania.
3. Należy przestrzegać wszystkich ostrzeżeń zawartych w instrukcji obsługi oraz obudowie urządzenia.
4. Aby zmniejszyć ryzyko pożaru/porażenia prądem, nie należy podłączać tunera do gniazdka/przedłużacza uszkodzonego lub kiepskiej jakości. Należy okresowo sprawdzać stan przewodów i jeżeli ich wygląd wskazuje na uszkodzenie to trzeba wymienić je na nowe. Jeżeli zachodzi konieczność użycia przedłużacza, należy użyć przedłużacza z uziemieniem.
5. Przed podłączeniem urządzenia do zasilania, należy sprawdzić, czy napięcie w gniazdku zasilającym odpowiada specyfikacji urządzenia. W razie wątpliwości należy skontaktować się z elektrykiem.
6. Przeciążenie gniazda sieciowego lub przedłużacza poprzez podłączenie do niego zbyt wielu urządzeń może doprowadzić do pożaru lub porażenia prądem.
7. Przewody zasilające powinny być poprowadzone w ten sposób, aby nie były narażone na zgniecenia, nadepnięcia lub inne uszkodzenia. Szczególną uwagę należy zwrócić na wtyki, gniazda i miejsca wyjścia przewodów z urządzenia.
8. Otwory znajdujące się w obudowie urządzenia służą do jego wentylacji. Chronią one tuner przed przegrzaniem zapewniając jego prawidłowe działanie. Nie należy zakrywać lub blokować tych otworów innymi przedmiotami. Umieszczenie urządzenia w miejscu, gdzie nie będzie ono miało zapewnionej wystarczającej wentylacji (w zabudowanym regale lub w pobliżu źródła ciepła) może doprowadzić do jego przegrzania i uszkodzenia.
9. Używanie akcesoriów i dodatków nie dołączonych do urządzenia (lub nie zalecanych przez producenta), może doprowadzić do jego uszkodzenia lub innych zniszczeń.

PL

1. Nie należy używać urządzenia w miejscach, gdzie może być ono narażone na zalanie (kuchnia, łazienka lub w pobliżu zbiorników z woda) oraz miejscach o dużej wilgotności powietrza. Wszystkie podłączone urządzenia i akcesoria powinny posiadać certyfikat bezpieczeństwa. W przypadku jakichkolwiek wątpliwości, należy skontaktować się z wykwalifikowanym serwisem.
2. Nie należy umieszczacą tunera na niestabilnym podłożu, urządzenie może spaść i się uszkodzić. Należy używać stojaków, uchwytów itp. przeznaczonych specjalnie do tego celu. Podczas montażu uchwytu/stojaka, należy postępować zgodnie z dołączoną do niego instrukcją.
3. Wszelkie zmiany położenia urządzenia, należy wykonywać z dużą ostrożnością. Upadek tunera może doprowadzić do jego uszkodzenia. Przed dokonaniem, jakichkolwiek zmian w okablowaniu lub podłączeniem/odłączeniem jakiegoś przewodu, należy odlączyć urządzenie od źródła zasilania.
4. Jeżeli urządzenie jest podłączone do anteny zewnętrznej lub telewizji kablowej, należy się upewnić, że antena/telewizja kablowa są prawidłowo uziemione (zapobiega to przepięciom oraz negatywnym skutkom wyładowań atmosferycznych).
5. Zewnętrzny system antenowy nie powinien być złokalizowany w sąsiedztwie napowietrznych linii energetycznych lub innych przewodów zasilających. Podczas instalacji zewnętrznego systemu antenowego, należy zachować szczególną ostrożność, aby nie spowodować zwarcia z linią energetyczną. Kontakt z taką linią może doprowadzić do porażenia instalatora i być śmiertelny. Instalacja anteny zewnętrznej powinna być wykonywana przez wykwalifikowanego instalatora.

Wstep

Zasięg ok 6m

Bezpieczeństwo:

Zapoznaj się z instrukcją obsługi.

Nie zdejmuj obudowy - istnieje ryzyko porażenia prądem.

Przez rozpoczęciem czyszczenia urządzenia, należy odłączyć je od źródła zasilania. Do czyszczenia należy użyć wilgotnej (nie należy używać chemicznych środków czyszczących).

ściereczk

Akcesoria:

Pilot: 1szt

Instrukcja obsługi: 1 szt

Bądź przyjazny środowisku

Nie wyrzucaj baterii do śmieci. Zutylizuj je zgodnie z obowiązującym prawem.

PL

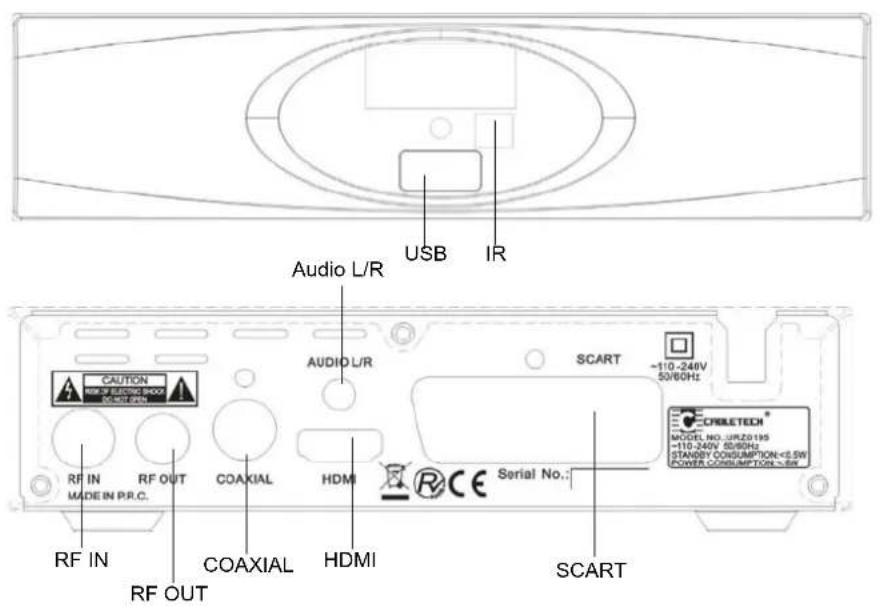

Wstep

USB IR Audio L/R AUDIO L/R SCART ~110-246V 50/60Hz CAUTION RISK OF ELECTRIC SHOOT NO. OF 800 MHz RF IN MODE IN P.R.C. RF OUT RF OUT COAXIAL HDMI Serial No.: RCE SCART STANSDY CONSUMPTION: <5.5W POWER CONSUMPTION: >5W

PL

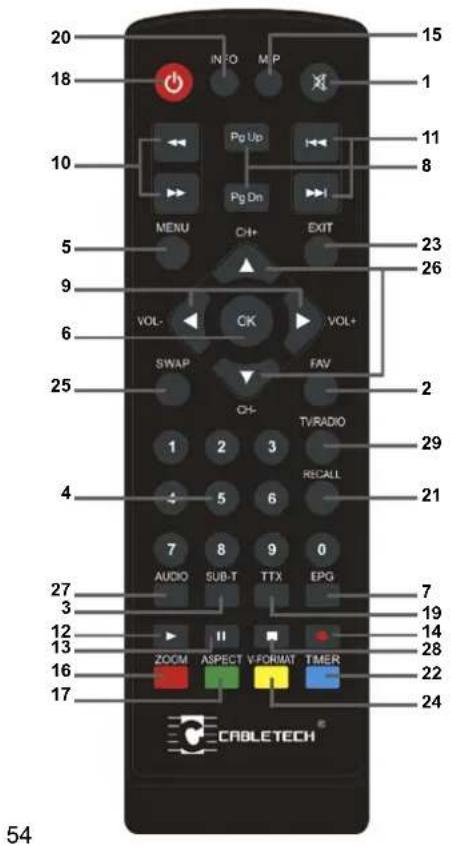

Pilot zdalnego sterowania

20 18 10 5 9 6 25 4 27 3 12 13 16 17 INFO M P Pg Up Pg Dn Menu CH+ EXIT VOL- CK VOL+ SWAP FAV CH+ TV/RADIO 1 2 3 RECALL 5 6 7 8 9 0 AUDIO SUB-T TTX EPG ZOOM ASPECT V:FORMAT TIMER CABLETECH® 15 1 11 8 23 26 2 29 21 7 19 14 28 22 24 54

1. Wyciszenie

2. Wyświetla listę kanałów ulubionych

3. Wyświetla ustawienia napisów, (jeżeli są dostępne na danym kanale)

4. Przyciski numeryczne

5. wyswietla głowne menu

6. Przycisk potwierdzenia

7. EPG – program telewizyjny

8. Pg Up/Pg Dn (nawigacja po menu)

9. Kontrola poziomu dźwięku

10. Przewin w tył / przód

11. Poprzedni, następny

12. Odtwarzanie

13. Pauza

14. Nagrywanie

15. M/P (multiview)

16. Zoom (powiększenie obrazu)

17. Proporcje ekranu

18. Przycisk Power (wł./wył. urządzenia)

19. Telegazeta

20. Informacje o aktualnej audycji

21. Przeskok do poprzedniego kanału

22. Timer

23. Wyjście z menu

24. Rozdzielczość obrazu

25. SWAP

26. Następny, poprzedni kanał

27. Opcje audio

28. Stop

29. Przełącznik Radio / TV

PL

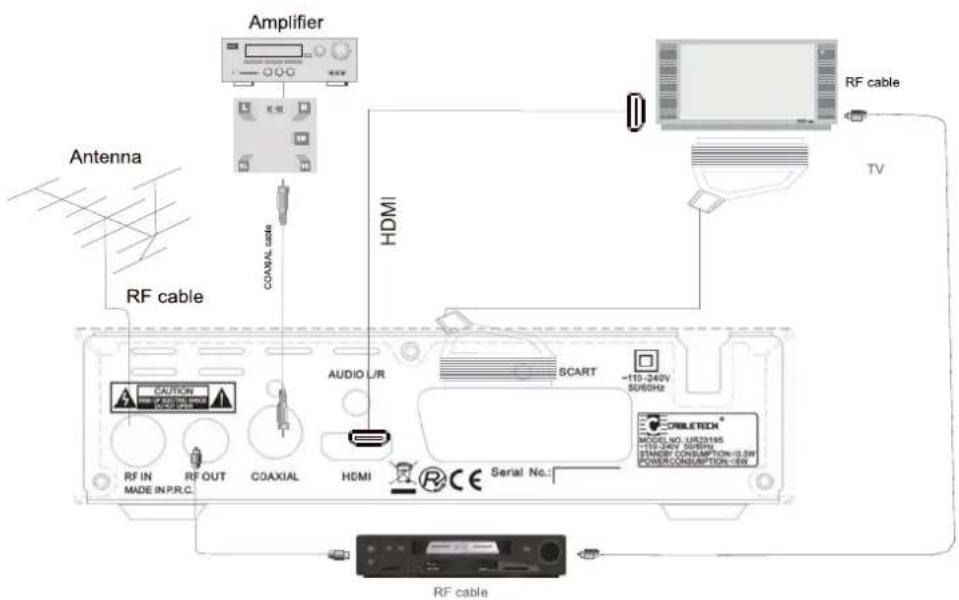

Połączenia

Amplifier RF cable Antenna RF cable HDMI AUDIOUR SCART ~110-240V SUB/DM RF IN MODE IN P.R.C. RF OUT COAXIAL HDMI Serial No.: CRILETRICH® MODEL NO: LRC20195 TYPE: 340W SUB/DM STANDARD CONSUMPTION: 0.5W POWERCONSUMPTION: 1.6W RF cable

PL

Operacje podstawowe

Operacje podstawowe

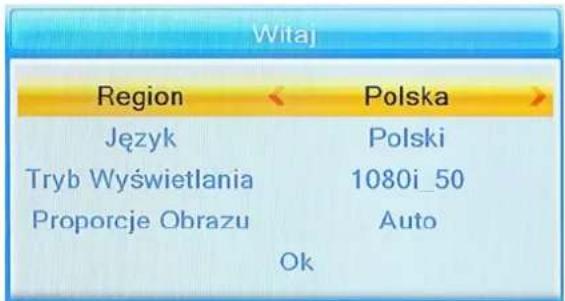

Podczas pierwszego włączenia urządzenia na ekranie pojawi się ekran powitalny (jak na rysunku poniżej).

Witaj Region < Polska > Język Polski Tryb Wyświetlania 1080i_50 Proporcje Obrazu Auto Ok

1. Przyciskami góra / dół należy wybrać żądaną opcję.
2. Przyciskami lewo / prawo należy ustawić wybrane parametry.
3. Po wprowadzeniu wszystkich ustawień, należy potwierdzić wybór przyciskiem OK. Urządzenia automatycznie przejdzie do wyszukiwania kanałów.
4. Aby wyjść należy nacisnąć przycisk „Exit”.

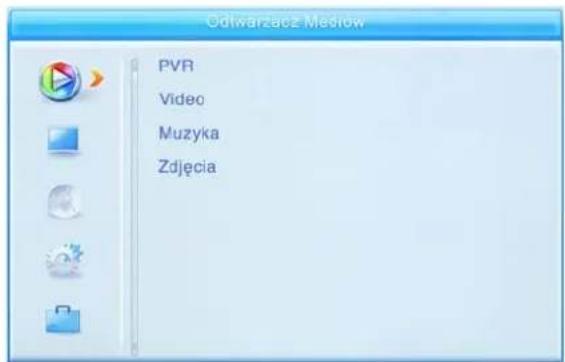

Odtwarzacz mediów

Odlwarzacz Medów PVR Video Muzyka Zdjęcia

Opcja ta jest dostępna, gdy pamięć USB będzie podłączona do urządzenia. Należy podświetlić żądaną opcję i nacisnąć przycisk „OK”.

• PVR - nagrane audycje
• Video - filmy
• Muzyka - muzyka
• Zdjęcia - zdjęcia, obrazy, grafika

Po wybraniu żądanej opcji, mamy dostęp do plików z danego katalogu. Przełączanie się pomiędzy katalogami realizowane jest za pomocą przycisku „SWAP”.

PL

Multimedia

PVR:

Czerwony przycisk: opcja zmiany nazwy

Zielony przycisk: Blokuje wybrane nagranie, gdy urządzenie zapyta o hasło: domyślne to: 0000.

Żółty przycisk: zaznacza nagrania do skasowania

Przycisk EXIT: powrót do katalogu nadrzędnego

Muzyka:

Czerwony przycisk: play lista

Zielony przycisk: dodaj wybrany utwór do ulubionych

Żółty przycisk: dodaj wszystkie utwory do ulubionych

Niebieski przycisk: edycja

Przycisk 1: sortowanie

Przycisk 2: powtarzanie

Przycisk EXIT: powrót do katalogu nadrzędnego

Video:

Niebieski przycisk: Edycja (kasowania, kopiowanie, zmiana nazwy plików).

Przycisk EXIT: powrót do katalogu nadrzędnego

Podczas oglądania filmów za pomocą Niebieskiego przycisku istnie-

je możliwość zmiany wielkości, koloru, tła oraz wysokości poziomu wyświetlanych napisów.

Zdjęcia:

Czerwony przycisk: lista

Zielony przycisk: dodaj wybrane zdjęcia do ulubionych

Żółty przycisk: dodaj wszystkie zdjęcia do ulubionych

Niebieski przycisk: edycja

Przycisk 1: sortowanie

Przycisk 2: ustawienia

Przycisk M/P: miniaturki zdjęć (wyświetlenie 9 kolejnych miniaturek zdjęć)

Przycisk EXIT: powrót do katalogu nadrzędnego

PL

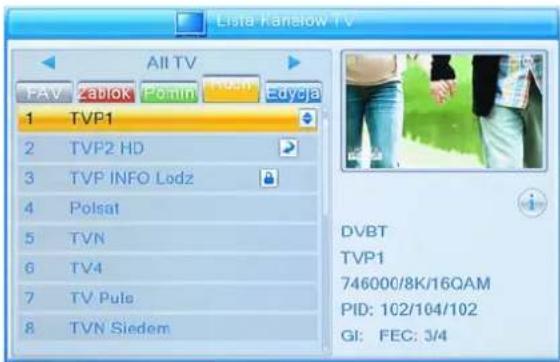

Edycja kanałów

Edycja kanałów

Aby przejść do edycji kanałów, należy nacisnąć przycisk „Menu”, następnie należy wybrać „Edycja kanału” i „Lista kanałów”.

Program Lista Kanałów TV Lista Kanałów Radiowych Kasuj Wszystko

Aby zobaczyć podgląd danego kanału, należy go podświetlić i naci- snąć przycisk „OK”.

Za pomocą przycisków Góra/Dół można wybrać żądany kanał. Aby przewinąć całą stronę, należy użyć przycisków Page Up/Page Down.

Lista Kanelow TV All TV FAV Zablok Pomin Vcqn Edycja 1 TVP1 2 TVP2 HD 3 TVP INFO Lodz 4 Polsat 5 TVN 6 TV4 7 TV Puls 8 TVN Siedem DVBT TVP1 746000/8K/16QAM PID: 102/104/102 GI: FEC: 3/4

Opis dodatkowych funkcji przypisanych do przycisków:

FAV - dodanie kontaktu do listy ulubionych

Przycisk czerwony - zablokowanie kanału

Przycisk zielony - pominięcie kanału na liście

Przycisk żółty - przestawienie kanału na liście (opcja dostępna przy wyłączonej funkcji LCN).

Przycisk niebieski - edycja (sortowanie, zmiana nazwy, usunięcie).

Edycja kanałów

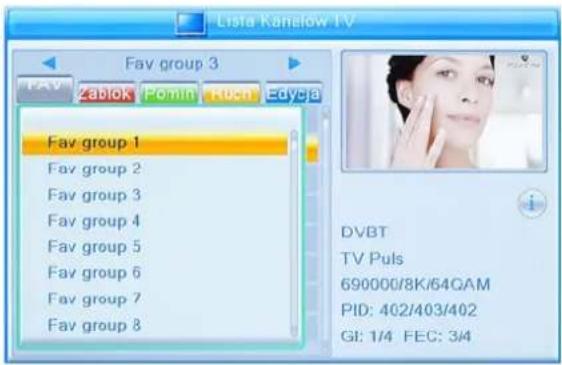

Lista ulubionych kanałów

Aby dodać kanał do ulubionych, należy nacisnąć przycisk FAV. Za pomocą przycisków Góra/Dół należy wybrać żądaną grupę i po- twierdzić wybór przyciskiem „OK”. Aby anulować zaznaczenie nale- ży ponownie nacisnąć przycisk „OK” na zaznaczonej grupie. Po wybraniu grupy należy nacisnąć przycisk „Exit”. Przy kanale będzie widoczny znaczek ulubionej grupy.

Lista Kanelow TV Fav group 3 FAV Zablok Pomin Roch Edycja Fav group 1 Fav group 2 Fav group 3 Fav group 4 Fav group 5 Fav group 6 Fav group 7 Fav group 8 DVBT TV Puls 690000/8K/64QAM PID: 402/403/402 GI: 1/4 FEC: 3/4

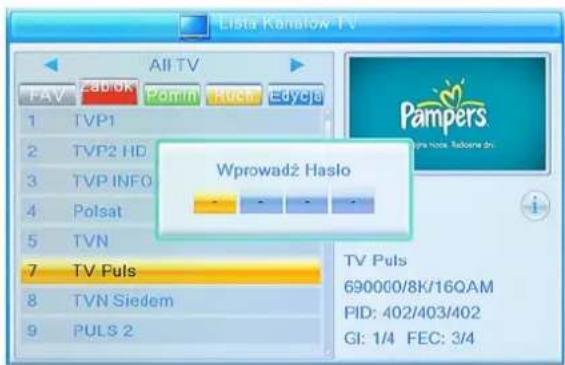

Blokada kanału

Aby zablokować kanał, należy nacisnąć czerwony przycisk.

Lista Kanatów TV All TV PAPŁKI Zablik Pomin Ruck Edycja 1 TVP1 2 TVP2 HD 3 TVP INFO 4 Polsat 5 TVN 7 TV Puls 8 TVN Siedem 9 PULS 2 Wprowadź Hasło - - - - - TV Puls 690000/8K/16QAM PID: 402/403/402 GI: 1/4 FEC: 3/4

Należy podświetlić żądany kanał i nacisnąć przycisk „OK”. Na ekranie pojawi się okno dialogowe, wymagające wprowadzenia hasła dostępu (hasło domyślne to „0000”), jeżeli hasło jest prawidłowe znaczek blokady pojawi się przy kanale.

Po zapisaniu zmian urządzenie będzie wymagało podania hasta przed włączeniem danego kanału.

PL

Edycja kanałów

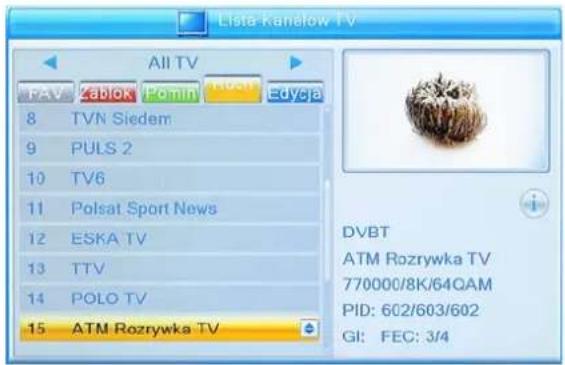

Przesunięcie kanału

Aby przesunąć kanał na liście, należy nacisnąć żółty przycisk, wybrać kanał i potwierdzić wybór przyciskiem „OK”. Za pomocą przycisków Góra/Dół należy przenieść kanał w żądane miejsce i nacisnąć przycisk „OK”.

Uwaga: Opcja działa prawidłowo przy wyłączonej funkcji LCN.

Lista Kanelow TV All TV PAV Cablok Pomin Acker Edycja 8 TVN Siedem 9 PULS 2 10 TV6 11 Polsat Sport News 12 ESKA TV 13 TTV 14 POLO TV 15 ATM Rozrywka TV DVBT ATM Rozrywka TV 770000/8K/64QAM PID: 602/603/602 GI: FEC: 3/4

Lista kanałów radiowych

Operacje na liście kanałów radiowych są bardzo podobne do operacji na liście kanałów telewizyjnych, jedyna różnica jest taka, że nie wyświetla się podgląd wideo w prawej części okna.

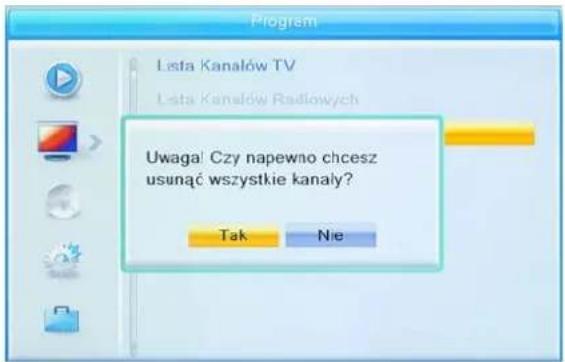

Kasowanie wszystkich kanałów

Aby skasować wszystkie kanały, należy wybrać opcję „Kasuj wszystko” i potwierdzić wybór przyciskiem „OK”.

Program Lista Kanalów TV Lista Kanalów Radiowych Uwaga! Czy napewno chcesz usunąć wszystkie kanaly? Tak Nie

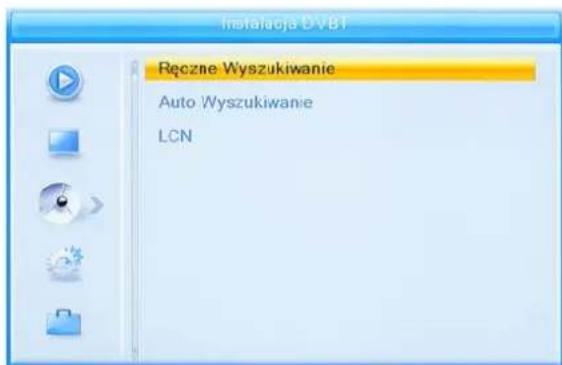

Menu instalacja

Menu instalacja

Z menu głównego należy wybrać „Instalacja” a następnie „Instalacja DVBT”.

Instalacja DVBT Ręczne Wyszukiwanie Auto Wyszukiwanie LCN

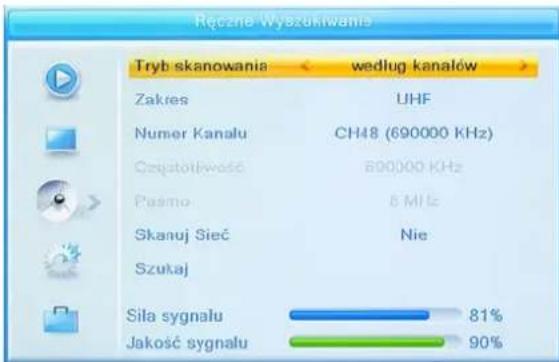

1. Ręczne wyszukiwanie

Z menu głównego należy wybrać opcję „Ręczne wyszukiwanie”, na ekranie ukaże się okno wyszukiwania.

Ręczne Wyszukiwanis Tryb skanowania według kanalów Zakres UHF Numer Kanalu CH48 (690000 KHz) Częstotliwość 690000 KHz Pasmo 8 MHz Skanuj Sieć Nie Szukaj Siła sygnalu 81% Jakość sygnalu 90%

Kanał można wyszukać podając jego numer lub częstotliwość.

W zależności od wybranej opcji, aktywne będą inne pola do wprowadzania parametrów.

Po ustawieniu wszystkich parametrów, należy podświetlić opcję „Szukaj” i nacisnąć przycisk „OK”.

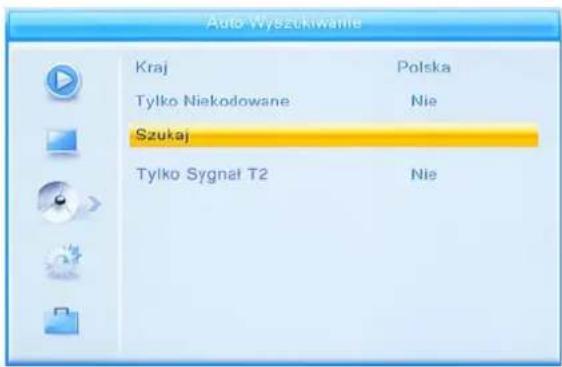

2. Automatyczne wyszukiwanie

Z menu głównego należy wybrać opcję „Auto wyszukiwanie”, na ekranie ukaże się okno wyszukiwania.

PL

Menu instalacja

Auto Wyszukiwanie Kraj Polska Tylko Niekodowane Nie Szukaj Tylko Sygnat T2 Nie

Należy wybrać żądany kraj, czy wyszukiwane mają być wyłącznie kanały niekodowane oraz wyłącznie kanały DVB-T2.

3. LCN

Opcja umożliwia włączenie/wyłączenie funkcji LCN (domyślnie funkcja jest włączona). Przy włączonej funkcji LCN kanały są ustawione w kolejności przewidzianej przez nadawcę. Aby ręcznie ustawić kolejność kanałów, należy wyłączyć tą funkcję.

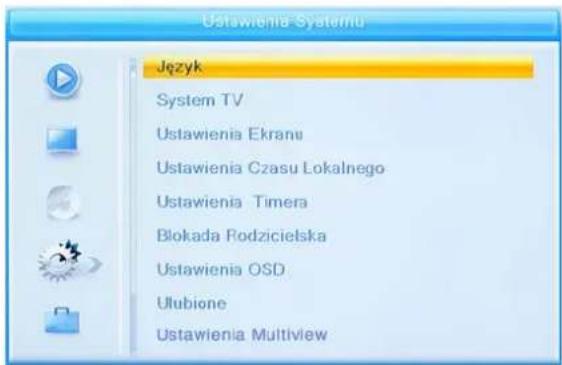

Ustawienia systemu

Z menu głównego należy wybrać opcję „Ustawienia systemu”. Na ekranie ukaże się okno jak na rysunku poniżej:

Ustawienia Systemu Język System TV Ustawienia Ekranu Ustawienia Czasu Lokalnego Ustawienia Timera Blokada Rodzicielska Ustawienia OSD Ulubione Ustawienia Multiview

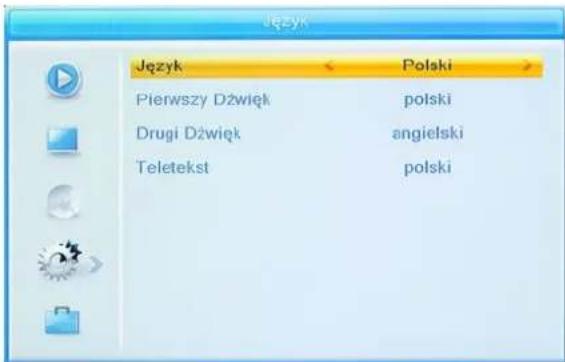

Wybór języka

W menu „Ustawienia systemu” należy wybrać opcje „Język”, na ekranie pojawi się okno wyboru języka.

Ustawienia systemu

Język Pierwszy Dźwięk Drugi Dźwięk Teletekst Polski polski angielski polski

Opcja umożliwia zmianę języka: menu, pierwszej ścieżki dźwiękowej, drugiej ścieżki dźwiękowej oraz telegazety.

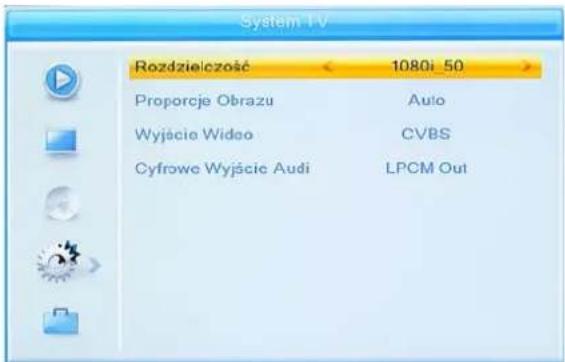

System TV

W menu „Ustawienia systemu” należy wybrać opcje „System TV”, na ekranie pojawi się okno ustawień.

System TV Rozdzielczość 1080i_50 Proporcje Obrazu Auto Wyjście Wideo CVBS Cyfrowe Wyjście Audi LPCM Out

Menu umożliwia ustawienie rozdzielczości video, formatu obrazu, wyjścia video oraz cyfrowego wyjścia audio.

Funkcja zmiany rozdzielczości i formatu obrazu jest również dostępna podczas odtwarzania filmów z podpiętych do urządzenia z wnętrznych nośników danych.

Rozdzielczość video (żółty przycisk): 480i/480p/576i/576p/720p_50/

720p_60/1080i_60/1080p_50/1080p_60/

Format obrazu (zielony przycisk): Auto/4:3PS/4:3LB/16:9

Wyjście video: SCART/RGB

Cyfrowe wyjście audio: LPCM out / BS out

PL

Ustawienia systemu

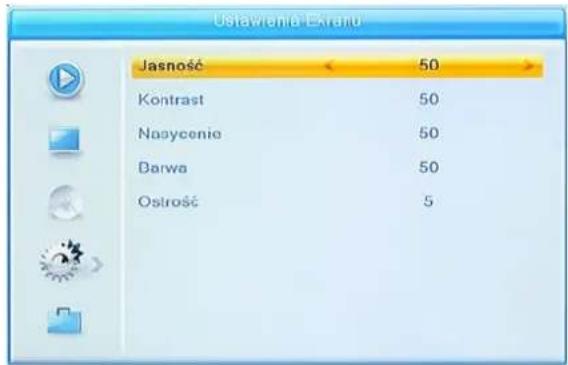

Ustawienia ekranu

Menu umożliwia zmianę jasności, kontrastu, nasycenia, barwy i ostrości obrazu.

Ustawienia Ekranu Jasność 50 Kontrast 50 Nasycenie 50 Darwa 50 Ostrość 5

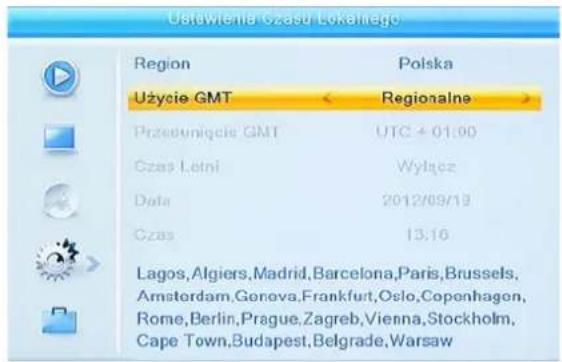

Ustawienia czasu lokalnego

Menu umożliwia ustawienie daty i czasu.

Region: Umożliwia zmianę ustawień regionu.

Użycie GMT: Umożliwia użycie czasu GMT. Funkcja umożliwia wyłącznie czasu GMT, użycie zdefiniowanego czasu badź regionalnego.

Przesunięcie GMT: Funkcja dostępna wyłącznie w przypadku ustawienia „Zdefiniowane” w ustawieniach „Użycie GMT”. Przesunięcie GMT wynosi „-11:30 \~ +12:00” zwiększany co pół godziny.

Czas letni: Włączenie wyłączenie czasu letniego.

Data: Ustawienie daty (zmiana daty i czasu jest możliwa, jeżeli funkcja GMT jest wyłączona.

Czas: Ustawienie czasu.

Ustawienia Czasu Lokalnego Region Użycie GMT Przedunięcie GMT Gzas Lełni Data Czas Polska Regionalne UTC + 01:00 Wytącz 2012/09/19 13:16 Lagos, Algiers, Madrid, Barcelona, Paris, Brussels, Amsterdam, Geneva, Frankfurt, Oslo, Copenhagen, Rome, Berlin, Prague, Zagreb, Vienna, Stockholm, Cape Town, Budapest, Belgrade, Warsaw

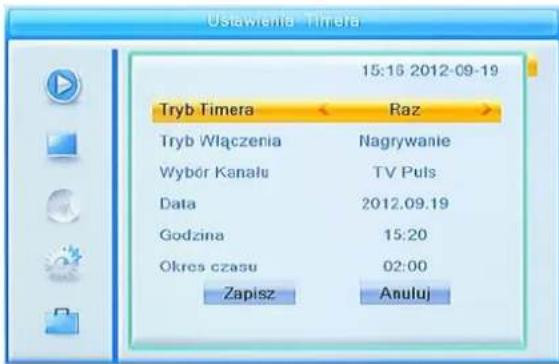

Ustawienia timera

Menu pozwala na wprowadzenie ustawień funkcji Timer. Bezpośredni dostęp do funkcji przycisk „Timer” na pilocie.

Tryb: Wył./Jendorazowy/Codzienny

Tryb włączenia: Nagrywanie/Kanał

Wybór kanału: Umożliwia ustawienie danego kanału. Data: Umożliwia ustawienie daty nagrania.

Godzina: Umożliwia ustawienie czasu rozpoczęcia nagrania.

Okres czasu: Umożliwia ustawienie czasu trwania nagrania.

PL

Ustawienia systemu

Ustawienia Timera 15:16 2012-09-19 Tryb Timera < Raz > Tryb Włączenia Nagrywanie Wybór Kanalu TV Puls Data 2012.09.19 Godzina 15:20 Okres czasu 02:00 Zapisz Anuluj

Blokada rodzicielska

Menu umożliwia wprowadzenie ustawień blokady rodzicielskiej.

W ustawieniach systemowych, należy wybrać "Blokada rodzicielska" i nacisnąć przycisk "OK". Następnie należy wprowadzić

hasło dostępu (domyślne hasło to: "0000"). Po wprowadzeniu prawnego hasła, wyświetlone zostanie menu kontroli rodzicielskiej.

Zablokuj menu: Funkcja umożliwia zablokowanie dostępu do menu urządzenia. Po ustawieniu blokady, wejście do menu będzie chronione hasłem.

Blokada wieku: Wył./wiek 10/wiek 12/wiek 16/wiek 18 Nowe hasło: Umożliwia zmianę hasła.

Potwierdź hasło: Potwierdzenie nowego hasta przy zmianie.

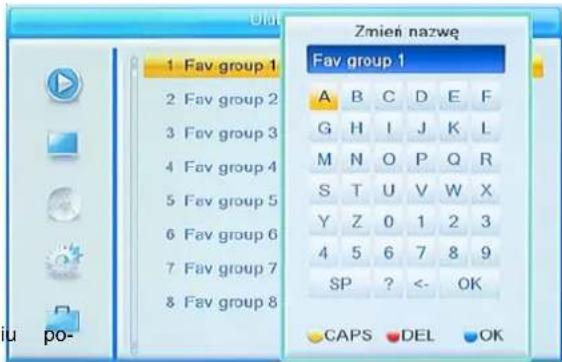

Ulubione

Opcja ta pozwala zmieniać nazwy grup ulubionych kanałów.

1. W menu kanały wybierz „Ulubione„
   2 Wybierz grupę i wciśnij OK, wprowadź żądaną nazwę i potwierdź przyciskiem ok.
2. Wciśnij wyjście aby opuścić menu.

Ulat 1 Fav group 1 2 Fav group 2 3 Fav group 3 4 Fav group 4 5 Fav group 5 6 Fav group 6 7 Fav group 7 8 Fav group 8 Zmień nazwę Fav group 1 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 SP ? <- OK CAPS DEL OK

Ustawienia OSD

Menu umożliwia zmianę ustawień OSD.

Czas trwania: 1-10s

Przezroczystość: Umożliwia ustawienie przezroczystości OSD: Wył./10%/20%/30%/40%.

PL

Ustawienia systemu

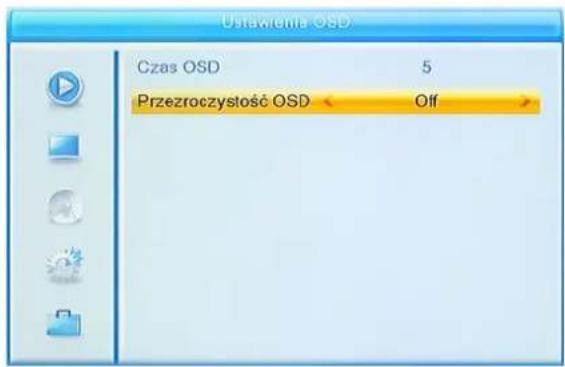

Ustawienia OSD Czas OSD 5 Przezroczystość OSD Off

Ustawienia Multiview

Opcja umożliwia ustawienie wyświetlania kanałów w trybie okienkowym (multiview). Istnieje możliwość ustawienia trybu 4x1. Wywołanie funkcji w trybie telewizji przyciskiem M/P na pilocie zdalnego sterowania.

3x3 lub

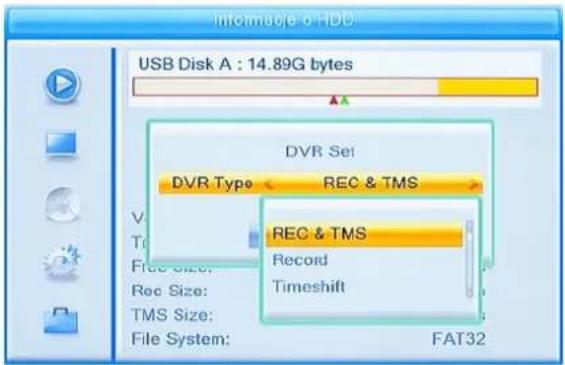

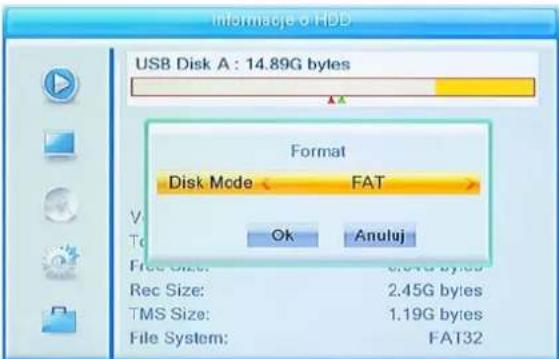

Informacje o HDD

Opcja wyświetla informacje o aktualnie używanym nośniku USB W menu „Ustawienia systemu, należy wybrać „Informacje o HDD”.

Aby sformatować nośnik, należy nacisnąć żółty przycisk na pilocie. Nośnik można sformatować na system FAT lub NTFS.

Uwaga: formatowanie bezpośrednio usuwa wszystkie zapisane na dysku dane.

REC & TMS - włączone nagrywanie i Timeshift Record - włączone tylko nagrywanie Timeshift - włączony tylko Timeshift

Aby zmienić ustawienia DVR, należy nacisnąć niebieski przycisk na pilocie.

PL

Ustawienia systemu

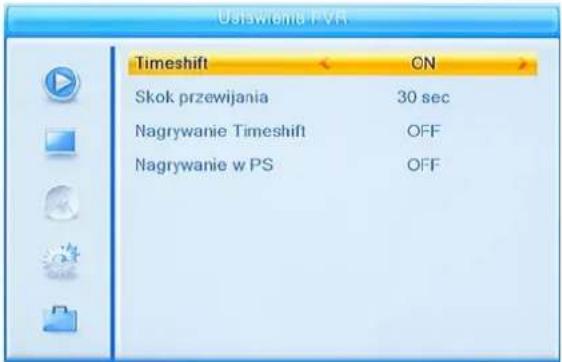

To menu pozwala na zmianę konfiguracji PVR.

Za pomocą przycisków „Góra” lub „Dół” wybierz żądaną opcję a następnie przyciskami „Prawy” / „Lewy” dostosuj ustawienie.

• TimeShift AUTO/Pauza/Wyłącz
- Skok przewijania 30sek/1min/4min/10min/30min
• Nagrywanie Timeshift Wyłącz/Włącz
• Nagrywanie w PS Wyłącz/Włącz

PS: Nagrywanie do pliku z rozszerzeniem *.MPEG.

Uwaga Funkcja PS działa prawidłowo wyłącznie dla kanałów nadawa- nych w standardzie mpeg-2.

Przy obowiązującym w Polsce standardzie mpeg-4 nagrane zostaną pełne informacje w formacie TS.

Usławniela PVR Timeshift ON Skok przewijania 30 sec Nagrywanie Timeshift OFF Nagrywanie w PS OFF

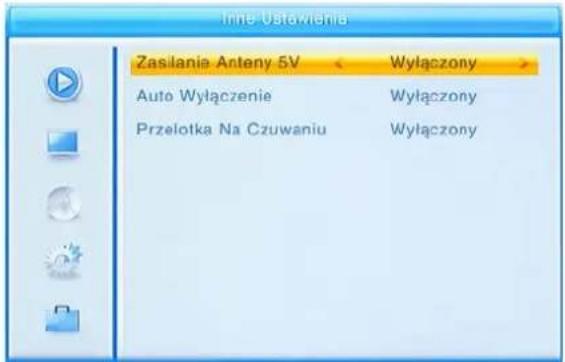

Inne ustawienia

Opcja umożliwia ustawienie zasilania anteny oraz automatycznego wyłączenia.

Inne Ustawienia Zasilanie Anteny 5V < Wyłączony > Auto Wyłączenie Wyłączony Przelotka Na Czuwaniu Wyłączony

PL

Narzędzia

Narzędzia

W menu głównym należy wybrać opcje „Narzędzia”.

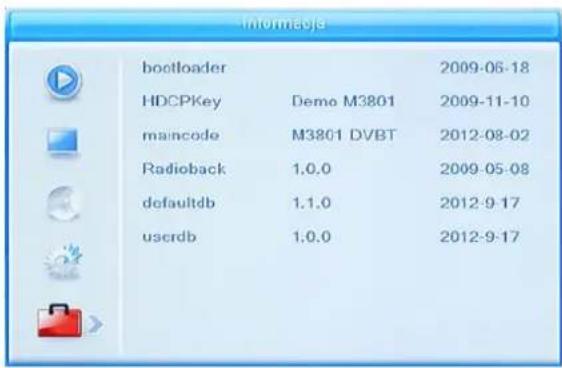

Informacje

Opcja ta wyświetla informacje o urządzeniu

bootloader HDCPKey maincode Radioback defaultdb userdb 2009-06-18 2009-11-10 M3801 DVBT 2012-08-02 1.0.0 2009-05-08 1.1.0 2012-9-17 1.0.0 2012-9-17

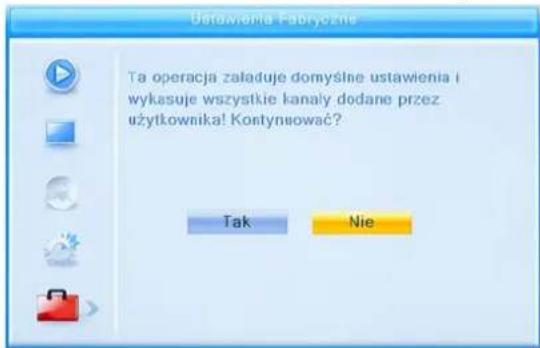

Ustawienia fabryczne

Funkcja przywraca ustawienia fabryczne urządzenia, jeżeli urządzenie zapyta o hasło wpisz 0000.

Przywrócenie ustawień fabrycznych kasuje listę kanałów i ustawienia.

Ustawienia Fabryczne Ta operacja załaduje domyślne ustawienia i wykasuje wszystkie kanaly dodane przez użytkownika! Kontynuować? Tak Nie

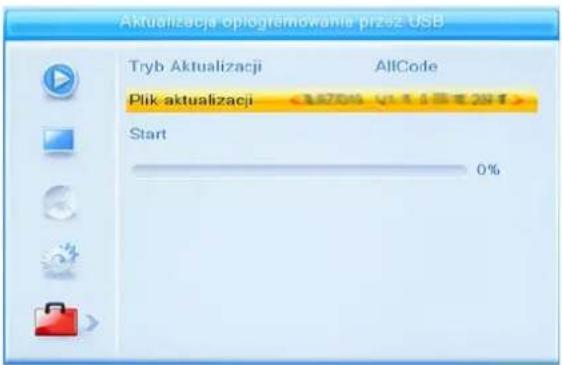

Aktualizacja oprogramowania

Funkcja umożliwia aktualizację oprogramowania urządzenia.

1. Przejdź do menu „Narzędzia” i wybierz:

„Aktualizacja oprogramowania prze USB" naciśnij „ok"

1. Tryb aktualizacji ustawiamy na „Allcode”. Z nośnika USB wskaż plik aktualizacji, podświetl „start”, a następnie naciśnij klawisz „ok.”, aby rozpocząć aktualizację.

2. Pojawi się komunikat z potwierdzeniem zmiany oprogramowania, naciśnij „Tak” jeżeli chcesz zmienić oprogramowanie lub „Nie”, jeżeli zmiana ma zostać anulowana

Ważne! Wyłączenie urządzenia przed ukończeniem aktualizacji groz uszkodzeniem odbiornika i nie jest objęte naprawą gwarancyjną!

1. Po załadowaniu softu urządzenie wyłączyć się i ponownie uruchomi z planszą powitalną.

Uwzajak niedozwolone jest stosowanie oprogramowania modyfikowanego lub przeznaczonego do innych modeli. Uszkodzenie urządzenia spowodowane złym wykonaniem aktualizacji nie podlega naprawie gwarancyjnej!

PL

Narzędzia

Aktualizacja oplogremowanie przez USB Tryb Aktualizacji AllCode Plik aktualizacji <3.870% 0% 8% 2%> Start 0%

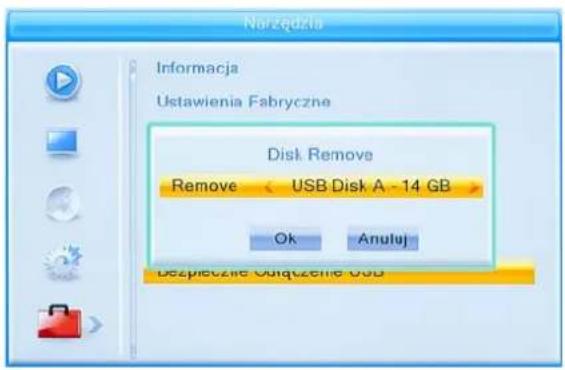

Bezpieczne odłączenie USB

Z menu "Narzędzia" należy wybrać "Bezpieczne odłączenie USB" i nacisnąć przycisk "OK".

Następnie należy potwierdzić wybór przyciskiem "OK".

Narzędzia Informacja Ustawienia Fabryczne Disk Remove Remove < USB Disk A - 14 GB > Ok Anuluj Dezpieczeństie obłączenie USB

Gry

W menu "Narzędzia" znajdują się również gry: Othello i Sudoku.

PL

Timeshift / Nagrywanie

Timeshift / Nagrywanie

Aby korzystać z tych funkcji podłącz pamięć USB.

Urządzenie umożliwia

• Zatrzymanie audycji i obejrzenie jej później
  • Nagranie audycji
• Gdy skończy się miejsce na nośniku, nagrywanie zostanie zatrzymane.

Używaj pamięci w standardzie USB 2.0.

Timeshift

Zatrzymanie

• Aby zatrzymać oglądanie programu należy nacisnąć przycisk „Pauza”.
• Za pomocą przycisków „Lewy”/“Prawy” wybierz moment, od którego chcesz rozpocząć oglądanie i potwierdź wybór przyciskiem „OK”

Odtwarzanie

Podczas odtwarzania wideo można wykonać następujące czynności:

• Naciśnij przycisk „Pauza” aby zatrzymać odtwarzanie.
• Naciśnij przycisk „Do przodu” aby przewinąć odtwarzanie do przodu.
• Naciśnij przycisk „Do tyłu” aby przewinąć odtwarzanie do tyłu.

Zatrzymanie odtwarzania

Naciśnij przycisk „STOP” aby zatrzymać odtwarzanie.

[TS] Brygada ratunkowa 09/19 15:34 Pause 00:00:02 00:00:22 82%

Nagrywanie

• W Trybie nagrywania naciśnij przycisk „REC” na pilocie aby rozpo- cząć nagrywanie oglądanego programu.
• Aby zmienić domyślny czas trwania nagrywania naciśnij 2x klawisz „REC” i wpisz czas po którym nagrywanie ma zostać zakończone
• Aby zatrzymać nagrywanie naciśnij przycisk „Stop” wyświetlone zostanie okno potwierdzenia. Naciśnij „Tak” aby zatrzymać nagrywanie lub „Nie” aby kontynuować.

Możliwe jest zaprogramowanie nagrań przez opcję „Timer” lub wybór audycji przez EPG (patrz odpowiedni rozdział instrukcji)

Pamięci USB o słabych parametrach mogą nie współpracować i prawnie z urządzeniem

EPG / Rozwiązywanie problemów

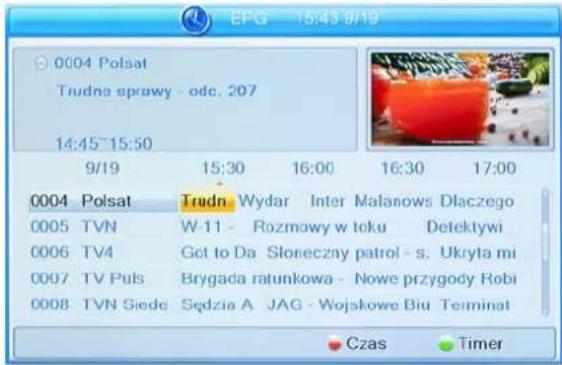

Elektroniczny przewodnik po kanałach (EPG)

1. Aby wyświetlić na ekranie przewodnik EPG, należy nacisnąć przycisk „EPG” na pilocie zdalnego sterowania.
2. Nawigacja po przewodniku odbywa się za pomocą znajdujących się na pilocie przycisków kierunkowych.
3. Aby zaplanować nagranie danej audycji należy ją podświetlić i nacisnąć zielony klawisz „TIMER” Wyświetłą się nam ustawienia timera które można jeszcze edytować lub potwierdzić klikając cisk zapisz.

0004 Polsat Trudna sprawy - odc. 207 14:45~15:50 9/19 15:30 16:00 16:30 17:00 0004 Polsat Trudn Wydar Inter Malanows Dlaczego 0005 TVN W-11 - Rozmowy w toku Detektywi 0006 TV4 Got to Da Słoneczny patrol - s. Ukryta mi 0007 TV Puls Brygada ratunkowa - Nowe przygody Robi 0008 TVN Siede Sędzie A JAG - Wojskowe Biu Terminat Czas Timer

Rozwiązywanie problemów

W niektórych regionach sygnał telewizji cyfrowej może być słą by. W takim przypadku zaleca się użycie anteny z wbudowanym wzmacniaczem antenowym.

Problem Przyczyna Rozwiązanie
Dioda zasilania się nie świeci	Odłączony przewód za-silający.	Należy sprawdzić prze-wód zasilający
Brak sygnałuPrzewód antenowy na przy-	od antenowy odłączonyAntena uszkodzona/niewłaściwie ustawionaBrak nadawanego sy-gnału	Należy sprawdzić pod-łączenie antenyNależy sprawdzić an-tenę
Brak obrazu lub dźwięku	Nie został wybrany od-powiedni tryb na tele-wizorze	Należy wybrać odpo-wiedni tryb na telewi-zorze
Informacja, że ka-nał jest zakodowa-ny / niedostępny	Kanał zakodowany / niedostępny	Należy wybrać inny kanał
Nie działa pilot zdalnego stero-wania	Wyłączone urządzeniePilot nie skierowany w kierunku urządzeniaPrzeszkoda pomiędzy pilotem a urządzeniem Wyczerpane baterie pilota	Należy włączyć tunerNależy skierować pilot w stronę tuneraNależy usunąć prze-szkodęNależy wymienić bate-rie pilota na nowe

Specyfikacja

Problem Przyczyna	Rozwiązanie
Po przeniesieniu urządzenia do inne-go pomieszczenia, urządzenie przestało odbierać kanały	Podłączenie anteny w nowym miejscu może być inne (mieć mniejszą siłę sygnału, co powoduje słabszy odbiór kanałów lub jego brak)	Należy sprawdzić podłączenie anteny lub spróbować podłączyć do niej wzmacniacz

Specyfikacja

TUNER • WEJŚCIE RF x1	(IEC-TYPE, IEC169-2, ŻEŃSKIE)WYJŚCIE RF x1(IEC-TYPE, IEC169-2, MĘSKIE(PRZELOTOWE))ZAKRES CZĘSTOTLIWOŚCI:174MHz~230MHz(VHF)470MHz ~862MHz (UHF)POZIOM SYGNAŁU:-15 ~ -70 dbm
DEKODERDEKODER VIDEODEKODER AUDIOWEJŚCIEFORMAT VIDEOWYJŚCIE VIDEOMODULACJA	MPEG-1/2/4; H.264; VC-1;real media decoder (opcja)MPEG-4 ASP SUPPORTEDMPEG-1 Layer 1,2/PCM/HE-AAC V1.0ICE958 SPDIF/AC3 / E-AC3Max. 60Mbit/s @ MPEG2Max. 80Mbit/s @ H.264/AVC4:3/16:9/AUTOHDMI,RGBQPSK,16QAM,64QAM

POŁĄCZENIAKABEL ZASILAJĄCYTUNERSCARTSPDIFPORT DANYCHHDMI	PODŁĄCZONY NA STAŁEWEJŚCIE ANTENY x1, WYJŚCIE RF x1DO TV x1COAXIAL x1PORT USBWYJŚCIE HDMI x1
ZASILANIENAPIĘCIE WEJŚCIOWEPOBÓR MOCY	AC220~240V, 50/60HzMAX. 6W

UWAGA: Specyfikacja i wygląd urządzenia mogą ulec zmianie bez powiadomienia.

Poland

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływłe okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produkt, lub z organem władz lokalnych Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produkt nie należy usuwać razem z innymi odpadami komercyjnymi.

Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1, 08-400 Garwolin.

PL

®

www.cabletech.pl
