SPK5010 - Głośnik Manta - Bezpłatna instrukcja obsługi

Typ produktu	Głośnik aktywny (system PA)
Marka	Manta
Model	SPK5010
Zasilanie	220 V AC, 50 Hz
Zakres częstotliwości	40 Hz – 20 kHz
Impedancja	4 Ω
Czułość	93 dB ± 3 dB
Korektor	Korektor graficzny (6 pasm)
Funkcja X-BASS	Tak, regulowana (podbicie basów)
Złącza mikrofonowe	2 x 6,3 mm jack
Regulacja mikrofonu	Bas, sopran, głośność, echo, opóźnienie
Wejścia	USB, karta SD, wejście audio (AUX)
Radio FM	Tak, wbudowany tuner
Pilot	Tak, z funkcjami trybu i cyfr
Wyświetlacz	Wskaźnik LED
Regulacja głośności	Dla głośności głównej i mikrofonu
Obudowa	Wytrzymała, nierozbieralna
Chłodzenie	Szczeliny wentylacyjne, wymagany odstęp 10 cm
Bezpieczeństwo	Nie zginać kabla zasilającego, nie stawiać ciężkich przedmiotów
Czyszczenie	Wilgotną szmatką, bez agresywnych chemikaliów

Często zadawane pytania - SPK5010 Manta

Jak podłączyć głośnik Manta SPK5010?

Podłącz kabel zasilający do gniazdka 220 V. Aby odtwarzać dźwięk, podłącz urządzenie przez AUX, USB lub kartę SD. Naciśnij przycisk MODE, aby wybrać żądane źródło.

Jak podłączyć mikrofon?

Włóż mikrofon jack 6,3 mm do gniazda MIC z przodu. Reguluj głośność, bas i sopran za pomocą odpowiednich pokręteł (MIC VOLUME, MIC BASS, MIC TREBLE).

Jak aktywować funkcję X-BASS?

Obróć pokrętło X-BASS zgodnie z ruchem wskazówek zegara, aby wzmocnić bas. Efekt jest natychmiast słyszalny. Ustaw żądaną intensywność.

Jak odtwarzać muzykę przez USB lub kartę SD?

Włóż pendrive USB lub kartę SD z plikami MP3. Naciskaj przycisk MODE, aż na wyświetlaczu pojawi się USB lub SD. Użyj przycisków NEXT i PREV do wyboru utworów.

Jak ustawić korektor?

Naciśnij przycisk EQUALIZER na pilocie lub na urządzeniu. Wybierz jedno z predefiniowanych ustawień dźwięku lub ręcznie ustaw 6 pasm.

Jak działa pilot?

Pilot umożliwia zmianę trybu, regulację głośności, wyciszenie, sterowanie odtwarzaniem oraz wprowadzanie cyfr dla utworów MP3. Skieruj go na urządzenie i naciśnij żądany przycisk.

Dlaczego nie ma dźwięku?

Sprawdź zasilanie i czy głośność jest podkręcona. Upewnij się, że wybrane jest właściwe źródło (AUX/USB/SD/FM). W przypadku urządzeń zewnętrznych sprawdź połączenie kabli.

Jak wyczyścić głośnik?

Odłącz urządzenie od zasilania. Wyczyść obudowę miękką, wilgotną szmatką. Nie używaj agresywnych chemikaliów ani środków ściernych. Uważaj, aby płyn nie dostał się do szczelin wentylacyjnych.

Jak przełączyć na tryb radia FM?

Naciskaj przycisk MODE, aż na wyświetlaczu pojawi się FM. Użyj przycisków CH+ i CH- na pilocie lub przycisków NEXT/PREV na urządzeniu, aby szukać stacji.

Czy są szczególne wskazówki bezpieczeństwa?

Umieść urządzenie na stabilnej, równej powierzchni z zachowaniem co najmniej 10 cm odstępu od innych przedmiotów. Odłącz wtyczkę zasilania podczas burzy lub dłuższego nieużywania. Nigdy nie otwieraj obudowy – w środku nie ma części serwisowych.

INSTRUKCJA OBSŁUGI SPK5010 Manta

Przed podłączeniem systemu prosimy o uważne przeczytanie niniejszej instrukcji.

Dziękujemy za zakup systemu głośników aktywnych Manta. Przed przystąpieniem do użytkowania montażu prosimy o uważne przeczytanie instrukcji.

WAŻNE ŚRODKI BEZPIECZEŃSTWA

Przed przystąpieniem do użytkowania urządzenia prosimy o przeczytanie wszystkich instrukcji obsługi i BHP. Należy zastosować się do zaleceń zawartych w niniejszej Instrukcji oraz zachować dokument Instrukcji do późniejszego wykorzystania.

1. Upewnij się, że przewód zasilający podłączony do urządzenia nie utrudnia ruchu. Nie ustawiaj ciężkich obiektów na przewodzie zasilającym, ponieważ może on ulec uszkodzeniu. Wyjmując przewód z gniazda zawsze mocno chwyć za wtyczkę, zamiast za kabel. Należy unikać stosowania przedłużaczy.
2. Wentylacja: Urządzenie należy ustawić w dobrze wentylowanym pomieszczeniu i zachować odstęp ok. 10 cm od innych obiektów. Nie wolno zakrywać urządzenia materiałami ani kocami. Nie ustawiać urządzenia na łóżku, soe czy dywanie, ponieważ spowoduje to zastawienie otworów wentylacyjnych.
3. Demontaż obudowy: NIE WOLNO demontować obudowy. Wewnątrz obudowy nie ma żadnych części, których można użyć. W razie konieczności zleć naprawę personelowi centrum serwisowego.
4. W przypadku gdy urządzenie wydziela zapach lub dym, należy bezzwłocznie wyłączyć zasilanie elektryczne. Urządzenie należy oddać do serwisu w miejscu, w którym zostało zakupione.

Uwaga: Niniejszy system zasilany jest napięciem 230V AC, 50 Hz.

Upewnij się, że zasilanie w domu jest takie jak wyżej.

SPECYFIKACJA PRODUKTU:

• Pilot zdalnego sterowania
• Wejścia mikrofonowe
• Ekran LED wyświetlacza
• Wejście na karty SD/USB
• 6 pasmowy equalizer graczny
• Regulacja siły głosu funkcji X-BASS (podbicie tonów niskich)
• Zakres częstotliwości: 40Hz\~20KHz
• Impedancja: 4 Ω
• Czułość:93dB?}3dB

INSTRUKCJA OBSŁUGI FUNKCJI NA PANELU PRZEDNIM

TRYB: Przycisk USB/SD/LINE (wejście audio)

Klawisz odtwarzania NEXT (NASTĘPNY).

Klawisz odtwarzania PREV (POPRZEDNI).

EQUALIZER.

Gniazdo wejścia USB.

Gniazdo kart SD.

Gałka regulacyjna MIC BASS (tony niskie mikrofonu).

Gałka regulacyjna MIC TREBLE (tony wysokie mikrofonu)

Gałka regulacyjna MIC VOLUME (siła głosu mikrofonu).

Regulacja X-BASS (podbicie niskich tonów).

Wyświetlacz LED.

WYŁĄCZNIK ZASILANIA.

Gniazdo wejścia MICROPHONE.

Gałka regulacyjna opóźnienia mikrofonu.

Gałka regulacyjna pogłosu mikrofonu.

GŁÓWNA REGULACJA SIŁY GŁOSU.

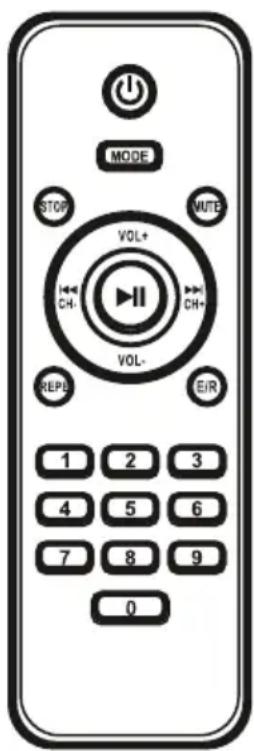

PILOT ZDALNEGO STEROWANIA

MODE STOP VOL+ MUTE CH- CH+ VOL- REPE EIR 1 2 3 4 5 6 7 8 9 0

Przycisk STABDBY dla MP3

Przycisk USB/SD/LINE (wejście audio)

Przycisk prev/FM CH (poprzedni/kanał

FM) dla MP3

Przycisk play/pause (odtwarzanie/pauza)

dla MP3

Tuner radiowy FM

Przycisk next/FM CH (następny/kanał FM)

dla MP3

Przycisk Repeat (Powtarzaj) dla MP3

Przycisk Stop (Zatrzymaj) dla MP3

Przycisk zwiększania siły głosu dla MP3

Przycisk zmniejszania siły głosu dla MP3

Przycisk Mute (Wycisz)

Przycisk equalizera dla MP3

Przycisk liczbowy dla MP3

INSTRUKCJA OBSŁUGI FUNKCJI NA PANELU TYLNYM

1. WEJŚCIE AUDIO: Gniazdo wejścia sygnału audio DVD/TV lub innego odtwarzacza AV AUX.
2. Przełącz na AUDIO INPUT (WEJŚCIE AUDIO) i wybierz LED.
3. Wejście AC: AC220V.

INSTRUKCJA UŻYTKOWANIA

1. Podłącz kable sygnałowe zgodnie z instrukcją podłączenia na panelu tylnym.

2. Aby zapewnić prawidłową wartość napięcia podłącz kabel źródła elektronicznego i włącz zasilanie.

3. Przy pomocy klawiszy wyreguluj system zgodnie ze swoimi preferencjami audio.

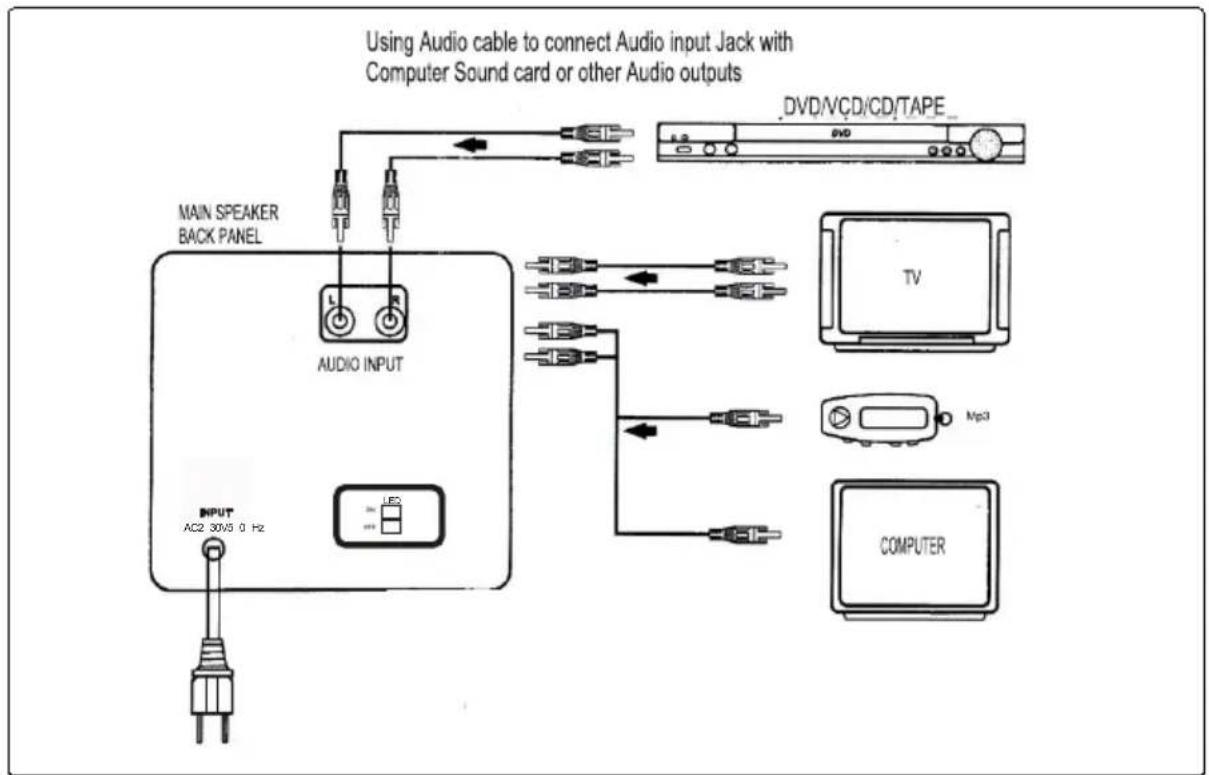

SCHEMAT POŁĄCZEŃ NA PANELU TYLNYM

ŚRODKI OSTROŻNOŚCI

Celem uniknięcia problemów eksploatacyjnych lub poważnego uszkodzenia urządzenia należy zastosować się do poniższych zaleceń:

1. W czasie odłączania kabla od gniazda zasilania, należy chwycić za wtyczkę, a nie za kabel.

2. Podczas pracy urządzenia audio powinny być umieszczone z daleka od urządzeń grzewczych.

3. Nie wolno podejmować prób naprawy lub modykacji urządzenia.
4. Nie wolno dotykać części wewnętrznych, ponieważ może to skutkować porażeniem elektrycznym lub uszkodzeniem urządzenia.
5. Jeżeli urządzenie nie będzie używane przez dłuższy czas należy wyjąć wtyczkę z gniazda zasilania.
6. Upewnić się, że produkt audio został umieszczony w miejscu suchym i wentylowanym, oraz że pozostawiono wokół niego 20 cm wolnej przestrzeni.

Ostrzeżenie: Urządzenia nie wolno wystawiać na działanie deszczu lub wilgoci, ani też ustawiać naczyń zawierających płyny, takich jak kubek czy wazon, na urządzeniu lub ponad nim.

TYPOWE USTERKI I SPOSOBY ICH USUWANIA

Objaw:

Lampka nie świeci się i nie ma dźwięku:

Wtyczka jest podłączona nieprawidłowo. Rozwiązanie - Włączyć wtyczkę do gniazda zasilania

Zasilanie głośnika nie zostało włączone. Rozwiązanie - Użyć przycisku zasilania.

Lampka się świeci ale brak dźwięku:

1. Kable podłączone nieprawidłowo. Rozwiązanie - Wyłączyć zasilanie i sprawdzić gniazdo jack, aby się upewnić że odpowiedni sygnał audio połączony jest z odpowiednim gniazdem jack.
2. Sygnał audio nie jest przesyłany do głośników. Rozwiązanie - Sprawdzić czy sygnał audio przesyłany jest do wszystkich głośników.

Jeżeli problem utrzymuje się po wykonaniu odnośnej procedury, jak wyżej, należy skontaktować się z serwisem lub z profesjonalnym technikiem elektrykiem, celem naprawy urządzenia. Nie wolno podejmować próby otwierania urządzenia; w przeciwnym wypadku nie odpowiadamy za skutki jego otwarcia.

Prawidłowa utylizacja urządzenia.

To oznaczenie informuje, że produktu nie należy utylizować wraz z odpadami z gospodarstw domowych w całej Unii Europejskiej. Aby uniknąć ewentualnych szkód dla środowiska i człowieka spowodowanych niekontrolowaną utylizacją odpadów, należy poddawać je odpowiedzialnemu odzyskowi w celu zadbania o zrównoważone ponowne wykorzystanie surowców materiałowych. Aby zwrócić wykorzystane urządzenie, należy skorzystać z odpowiednich systemów zwrotu i zbiórki odpadów lub skontaktować się ze sprzedawcą urządzenia. W takim punkcie istnieje możliwość poddania wyrobu odzyskowi w sposób bezpieczny dla środowiska.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Strona główna www.manta.com.pl

Strona wsparcia technicznego www.manta.info.pl
