Produkttyp	Aktivlautsprecher (PA-System)
Marke	Manta
Modell	SPK5010
Stromversorgung	220 V AC, 50 Hz
Frequenzbereich	40 Hz – 20 kHz
Impedanz	4 Ω
Empfindlichkeit	93 dB ± 3 dB
Equalizer	Grafik-Equalizer (6 Bänder)
X-BASS Funktion	Ja, regelbar (Höhereinstellung der Bässe)
Mikrofonanschlüsse	2 x 6,3 mm Klinke
Mikrofonregelung	Bass, Höhen, Lautstärke, Echo, Delay
Eingänge	USB, SD-Karte, Audio-Eingang (AUX)
FM-Radio	Ja, integrierter Tuner
Fernbedienung	Ja, mit Modus- und Zahlenfunktionen
Display	LED-Anzeige
Lautstärkeregelung	Für Hauptlautstärke und Mikrofon
Gehäuse	Robust, nicht demontierbar
Kühlung	Lüftungsschlitze, Abstand 10 cm erforderlich
Sicherheit	Netzkabel nicht knicken, keine schweren Gegenstände darauf
Reinigung	Mit feuchtem Tuch, keine aggressiven Chemikalien

Häufig gestellte Fragen - SPK5010 Manta

Wie schließe ich den Manta SPK5010 Lautsprecher an?

Verbinden Sie das Netzkabel mit einer 220 V Steckdose. Für Audio schließen Sie ein Gerät über AUX, USB oder SD-Karte an. Drücken Sie die MODE-Taste, um die gewünschte Quelle auszuwählen.

Wie verbinde ich ein Mikrofon?

Stecken Sie ein 6,3 mm Klinkenmikrofon in die MIC-Buchse an der Vorderseite. Regeln Sie die Lautstärke, den Bass und die Höhen über die entsprechenden Regler (MIC VOLUME, MIC BASS, MIC TREBLE).

Wie aktiviere ich die X-BASS Funktion?

Drehen Sie den X-BASS-Regler im Uhrzeigersinn, um die Basswiedergabe zu verstärken. Der Effekt wird sofort hörbar. Stellen Sie die gewünschte Intensität ein.

Wie kann ich Musik über USB oder SD-Karte abspielen?

Legen Sie einen USB-Stick oder eine SD-Karte mit MP3-Dateien ein. Drücken Sie die MODE-Taste, bis USB oder SD im Display erscheint. Nutzen Sie die Tasten NEXT und PREV zur Titelauswahl.

Wie stelle ich den Equalizer ein?

Drücken Sie die EQUALIZER-Taste auf der Fernbedienung oder am Gerät. Wählen Sie eine der voreingestellten Klangcharakteristiken oder stellen Sie manuell die 6 Bänder ein.

Wie funktioniert die Fernbedienung?

Die Fernbedienung ermöglicht MODE-Wechsel, Lautstärkeregelung, Stumm, Wiedergabesteuerung und die Zifferneingabe für MP3-Titel. Richten Sie sie auf das Gerät und drücken Sie die gewünschte Taste.

Warum kommt kein Ton?

Überprüfen Sie die Stromversorgung und ob die Lautstärke aufgedreht ist. Stellen Sie sicher, dass die richtige Quelle (AUX/USB/SD/FM) ausgewählt ist. Bei externen Geräten prüfen Sie die Kabelverbindung.

Wie reinige ich den Lautsprecher?

Trennen Sie das Gerät vom Strom. Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien oder Scheuermittel. Achten Sie darauf, dass keine Flüssigkeit in die Lüftungsschlitze gelangt.

Wie schalte ich in den FM-Radiomodus?

Drücken Sie die MODE-Taste, bis im Display FM erscheint. Nutzen Sie die CH+ und CH- Tasten auf der Fernbedienung oder die NEXT/PREV Tasten am Gerät, um Sender zu suchen.

Gibt es besondere Sicherheitshinweise?

Stellen Sie das Gerät auf eine stabile, ebene Fläche mit mindestens 10 cm Abstand zu anderen Objekten. Ziehen Sie den Netzstecker bei Gewitter oder längerem Nichtgebrauch. Öffnen Sie niemals das Gehäuse – es gibt keine wartbaren Teile im Inneren.

BEDIENUNGSANLEITUNG SPK5010 Manta

WICHTIGE SICHERHEITSMAßNAHMEN

Lesen Sie bitte vor Beginn der Nutzung des Geräts alle Bedienungsanleitungen und Arbeitsschutzanweisungen durch. Die in der vorliegenden Anleitung enthaltenen Hinweise sind einzuhalten und das Dokument der Anleitung für späteren Gebrauch aufzubewahren.

1. Vergewissern Sie sich, dass das ans Gerät angeschlossene Stromversorgungskabel ein freies Bewegen in der Nähe des Geräts nicht einschränkt. Stellen Sie keine schweren Gegenstände auf dem Versorgungskabel ab, da es zu seiner Beschädigung führen könnte. Halten Sie beim Herausziehen des Netzkabels aus der Steckdose immer fest am Stecker und nicht am Kabel selbst.
   Verlängerungsleitungen sind zu vermeiden.
2. Lüftung: Das Gerät ist in einem gut gelüfteten Raum und im Abstand von ca. 10 cm von anderen Gegenständen abzustellen. Das Gerät darf nicht mit Stoffen oder Decken verdeckt werden. Stellen Sie das Gerät nicht auf einem Bett, Sofa oder Teppich ab, da es zur Verdeckung von Lüftungsöffnungen führen wird.
3. Demontage des Gehäuses: das Gehäuse DARF NICHT auseinandergebaut werden. Im Inneren des Gehäuses befinden sich keine Teile, die benutzt werden könnten. Bei Bedarf beauftragen Sie Fachleute einer Kundenservicestelle mit der ggf. notwendigen Reparatur.
4. Setzt das Gerät Geruch oder Rauch frei, dann ist die Stromversorgung unverzüglich abzuschalten. Das Gerät ist an der Stelle zur Wartung zu übergeben, an der es erworben worden ist.

Achtung: Dieses System wird mit 220 V AC, 50 Hz Spannung versorgt. Vergewissern Sie sich, dass die Spannung bei Ihnen zu Hause mit der vorstehend angegebenen übereinstimmt.

SPEZIFIKATION DES PRODUKTS:

• Fernbedienung
• Mikrofonbuchsen
• LED-Bildschirm des Displays
• Eingang für SD-/USB-Karten
• graphischer 6-Band Equalizer
• Lautstärkeeinstellung der X-BASS-Funktion (Höhereinstellung von niedrigen Tönen)
• Frequenzbereich: 40Hz\~20KHz
• Impedanz: 4 Ω
• Empfindlichkeit: 93dB?}3dB

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM FRONTPANEEL

MODUS: USB/SD/LINE Taste (Audio-Eingang)

Wiedergabetaste NEXT (NÄCHSTER).

Wiedergabetaste PREV (VORHERIGER).

EQUALIZER.

USB-Eingangsbuchse.

SD-Kartenfach.

Einstellknopf MIC BASS (niedrige Mikrofontöne).

Einstellknopf MIC TREBLE (hohe Mikrofontöne)

Einstellknopf MIC VOLUME (Mikrofonlautstärke).

X-BASS Reglung (Höhereinstellung von niedrigen Tönen).

LED-Display.

STROMVERSORGUNGSAUSSCHALTER.

Eingangsbuchse MICROPHONE.

Einstellungsdrehknopf für Mikrofonverspätung.

Einstellungsdrehknopf des Mikrofonnachhalls.

HAUPTEINSTELLUNG LAUTSTÄRKE.

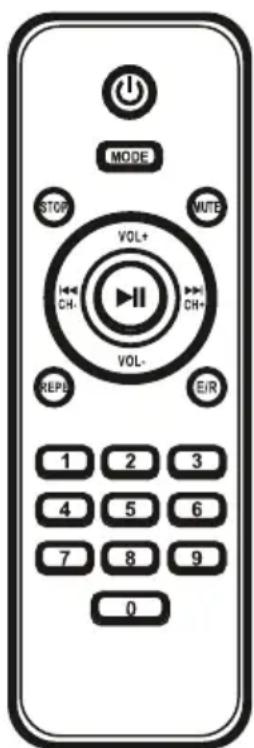

FERNBEDIENUNG

MODE STOP MUTE VOL+ CH- CH+ VOL- REPER EIR 1 2 3 4 5 6 7 8 9 0

Warten für MP3

USB/SD/LINE Taste (Audio-Eingang)

prev/FM CH Taste (vorheriger/FM-Channel) für MP3

play/pause Taste (Wiedergabe/Pause) für MP3

FM-Radiotuner

next/FM CH Taste (nächster/FM-Channel) für MP3

Repeat Taste (Wiederholen) für MP3

Stop Taste (Stoppen) für MP3

Lautstärkeerhöhungstaste für MP3

Lautstärkereduzierungstaste für MP3

Mute Taste (Ton aus)

Equalizer Taste für MP3

Zahlentaste für MP3

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM HINTEREN PANEEL

1. AUDIO EINGANG: Eingangsbuchse des Signals des Audio DVD/TV oder eines anderen AV AUX Wiedergabegeräts.
2. Schalten Sie auf AUDIO INPUT (AUDIO EINGANG) um und wählen Sie LED.
3. AC-Eingang: AC220V.

BEDIENUNGSANLEITUNG

1. Schließen Sie die Signalkabel am hinteren Paneel gemäß Bedienungsanleitung an.

2. Um einen korrekten Spannungswert zu gewährleisten, schließen Sie das Kabel der elektronischen Quelle an und schalten Sie die Stromversorgung ein.

3. Stellen Sie das System mit Hilfe von Tasten gemäß Ihren Audio-Präferenzen ein.

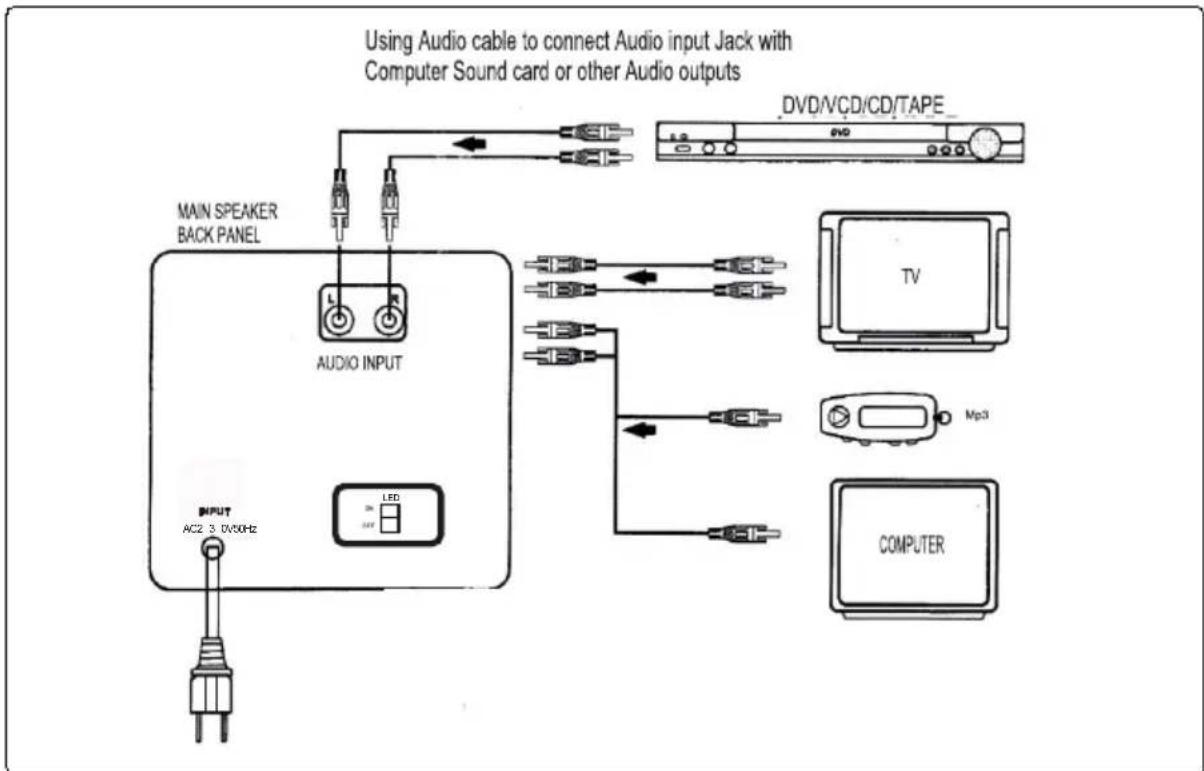

VERBINDUNGSSCHEMA AM HINTEREN PANEEL

VORSICHTSMAßNAHMEN

Um Betriebsprobleme oder eine ernsthafte Beschädigung des

Geräts zu vermeiden, sind die nachstehenden Hinweise einzuhalten:

1. Ziehen Sie beim Trennen des Netzkabels von der

Stromversorgungsdose nicht am Kabel, sondern am Stecker.

1. Audiogeräte im Betrieb sollten weit von Heizungsgeräten platziert sein.

2. Es dürfen keine Reparatur- oder Abänderungsversuche des Geräts unternommen werden.

3. Innenteile dürfen nicht berührt werden, da es Stromschlag oder Beschädigung des Geräts zur Folge haben kann.
4. Sollte das Gerät über einen längeren Zeitraum nicht benutzt werden, dann ziehen Sie seinen Stecker aus der Stromversorgungsdose heraus.
5. Vergewissern Sie sich, dass das Audioprodukt an einer trockenen und gut gelüfteten Stelle aufgestellt worden ist, und dass um das Gerät herum 20 cm Freiraum gelassen worden ist.
