KS 641 MW - Kuchenka Mora - Bezpłatna instrukcja obsługi

Typ produktu	Kuchnia gazowo-elektryczna
Model	KS 641 MW
Marka	Mora
Wymiary (wys. x szer. x gł.)	850 x 500 x 605 mm
Rodzaj zasilania	Gaz ziemny G20 (20 mbar) i energia elektryczna 230 V~
Liczba palników gazowych	4 (lewy przedni 1,0 kW, lewy tylny 1,75 kW, prawy tylny 2,70 kW, prawy przedni 1,75 kW)
Moc całkowita palników gazowych	7,20 kW
Piekarnik – grzałka górna	0,75 kW
Piekarnik – grzałka dolna	1,10 kW
Piekarnik – grzałka grill	1,85 kW
Piekarnik – grzałka okrągła	2,00 kW
Zakres temperatur piekarnika	50 – 250°C
Oświetlenie piekarnika	25 W, żarówka T300°C, E14, 230 V~
Pojemność użytkowa piekarnika	46 l
Klasa efektywności energetycznej	A
Zużycie energii (konwencjonalne)	0,79 kWh
Zużycie energii (termoobieg)	0,78 kWh
Poziom hałasu	46 dB
Wyposażenie standardowe	Ruszt, brytfanna, blacha do pieczenia, ruszt do małych naczyń
Funkcje piekarnika	Grzałka górna+dolna, grill, grill z wentylatorem, termoobieg, rozmrażanie, Aqua Clean
System czyszczenia	Aqua Clean (parowe zmiękczanie zabrudzeń)
Zabezpieczenia	Termoelektromagnetyczny czujnik płomienia na palnikach, wyłącznik główny
Regulacja wysokości	4 śruby regulacyjne
Możliwość zasilania gazem propan-butan	Tak (wymaga wymiany dysz i regulacji)

Często zadawane pytania - KS 641 MW Mora

Jaki rodzaj gazu jest fabrycznie ustawiony w kuchni Mora KS 641 MW?

Kuchnia jest fabrycznie przystosowana do gazu ziemnego G20 o ciśnieniu 20 mbar. W razie potrzeby można ją przestawić na inny rodzaj gazu (np. propan-butan) przez uprawnionego serwisanta.

Jak prawidłowo wyregulować wysokość kuchni?

Należy przechylić kuchnię na bok, wkręcić plastikowe śruby regulacyjne w otwory listwy poprzecznej, a następnie ustawić poziomo i dokręcić śrubokrętem. Regulacja nie jest konieczna, jeśli pierwotna wysokość jest odpowiednia.

Czy można używać kuchni z butlą propan-butan?

Tak, ale wymaga to instalacji reduktora gazu z certyfikatem, elastycznego przewodu (max 3 m) oraz wymiany dysz palników. Butlę należy umieścić w odległości min. 1,5 m od źródeł ciepła, w pozycji pionowej.

Jak czyścić piekarnik za pomocą funkcji Aqua Clean?

Po wystudzeniu piekarnika ustaw pokrętło funkcji na pozycję Aqua Clean (symbol), termostat na 50°C, wlej 0,4 l wody do brytfanny i wsuń do dolnego rowka. Po 30 minutach zmiękczone resztki wytrzyj wilgotną szmatką.

Co zrobić, gdy palnik nie zapala się lub gaśnie po zwolnieniu pokrętła?

Należy ponownie wcisnąć i przekręcić pokrętło do pozycji maksymalnego płomienia, przytrzymać wciśnięte przez 5 sekund po zapłonie, aby czujnik termoelektromagnetyczny się nagrzał. Jeśli problem persistuje, skontaktuj się z serwisem.

Jaka jest maksymalna temperatura piekarnika?

Maksymalna temperatura wynosi 250°C, minimalna 50°C. Termostat działa w zakresie 50–250°C, a pokrętłem można ustawić żądaną wartość (tylko w prawo).

Czy można piec na dwóch blachach jednocześnie?

Tak, przy użyciu funkcji termoobiegu (grzałka okrągła + wentylator). Umożliwia to równomierne pieczenie na dwóch poziomach, np. ciast lub ciasteczek.

Jak wymienić żarówkę w piekarniku?

Odłącz kuchnię od zasilania, wykręć klosz ochronny w lewo, wymień żarówkę na nową (T300°C, E14, 25 W, 230 V~), a następnie zamontuj klosz.

Dlaczego podczas grillowania należy zamykać drzwiczki?

Grillowanie przy zamkniętych drzwiczkach zapewnia prawidłową cyrkulację ciepła i chroni przed nadmiernym nagrzewaniem elementów kuchni. Ponadto zapobiega poparzeniom – zwłaszcza u dzieci.

Jakie naczynia są zalecane do gotowania na gazie?

Używaj naczyń o średnicach: dla małego palnika 120–160 mm, średniego 160–220 mm, dużego 220–280 mm. Dno naczynia powinno całkowicie zakrywać płomień, aby uniknąć strat ciepła.

INSTRUKCJA OBSŁUGI KS 641 MW Mora

KUCHNIA GAZOWO - ELEKTRYCZNA

258D - KS 856 M1, KS 853 M, KS 957 M, KS 956 M, 254D - KS 641 M

CZ, SK, PL / 2012 07 01 / 386625

CZ SK PL

Vážený zákazníku.

RODZAJ WYPOSAŻENIA	KS 641 M	KS 856 M1	KS 853 M	KS 957 M	KS 956 M
Ruszt	+	+	+	+	+
Bryfanna		+	+	+	+
Blacha do pieczenia	+	+	+	+	+

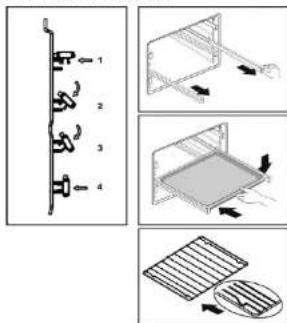

Przesuwne listwy				+
Zestaw śrub do regulacji wysokości	+	+	+	+	+
Ruszt do ustaw. małych naczyń (kładzie się na ruszt lewego przedniego palnika wówczas, gdy dno naczynia ma zbyt małą średnice)		+

AKCESORIA NA ŻYCZENIE	NUMER ZAMÓWIENIA	AKCESORIA NA ŻYCZENIE	NUMER ZAMÓWIENIA
Szklaną pokrywką - biała	SAP 254207	Pokrywką lakierowana - biała	SAP 254190
Szklaną pokrywką - brązowa	SAP 254222	Pokrywką lakierowana - brązowa	SAP 254204

ENERGIA
	MORA
MODEL	KS 641 M	KS 856 M1	KS 853 M	KS 957 M	KS 956 M
A- Bardziej efektywna
B	A	A	A	A	A
C
D
E
F
G - Mniej efektywna
Zużycie energii (kWh)	0,79	0,79	0,79		0,79
Czas pieczenia przy standardowym obciążeniu (min)	50	53,1	50		53,1
Zużycie energii (kWh)	0,78	0,78	0,78	0,79	0,78
Czas pieczenia przy standardowym obciążeniu (min)	44,4	43,4	44,4	44,3	43,4
Objętość użytkowa piekarnika	46	48	46	48	48
Wielkość piekarnika
MAŁY
ŚREDNI	←	←	←	←	←
DUŻY
Poziom hałasu (dB)	46	46	46	46	46
Minimalne zużycie energii (standby) (W)				2	2
Powierzchnia największej blachy do pieczenia (cm2)	1230

Painik	Maly	Średni	Duży
Pobór mocy [kW]	1.0	1,75	2,70
G 20 ciśnienie 20 mbar
Średnica dyszy [mm]	0,77	1,01	1,22
GZ 410 ciśnienie 20 mbar
Średnica dyszy [mm]	0,85	1,07	1,32
GZ 350 ciśnienie 13 mbar
Średnica dyszy [mm]	1,04	1,32	1,60
Propan-butan (miesznanina B G30) ciśnienie 36 mbar
Średnica dyszy [mm]	0,48	0,63	0,77

PRZESTAWIENIE KUCHNI NA INNY RODZAJ GAZU

Przestawienie kuchni na inny rodzaj gazu, niż ten, do którego była fabrycznie dostosowana, może przeprowadzić tylko pracownik firmy uprawnionej przez producenta (wykaz firm stanowi załącznik do karty gwarancyjnej).

Przy przestawieniu należy dokonać:
- wymiany dysz wszystkich palników
• regulacji PŁOMIENIA EKONOMICZNEGO
- wymiany tabliczki oryginalnej i zastapienia jej
nową tabliczką dostarczoną wraz z dyszami
- regulacji, ewentualnic wymiany regulatora ciśnicnia gazu, o ile jest zainstałowany na przyłączach
- potwierdzenia przestawienia kuchni w karcie gwarancyjnej.

DANE TECHNICZNE
Kuchnia gazowo- elektryczna	KS 641 M	KS 856 M1	KS 853 M	KS 957 M	KS 956 M
Wymiary:Wysokość / szerokość / głębokość	850 / 500 / 605 mm
Plyta nawierzchniowa- palniki gazowe
Lewy przedni	1,00	1,00	1,00	1,00	1,00
Lewy tylny	1,75	1,75	1,75	1,75	1,75
Prawy tylny	2,70	2,70	2,70	2,70	2,70
Prawy przedni	1,75	1,75	1,75	1,75	1,75
Piekarnik
Grzałka góma	0,75	0,75	0,75	0,75	0,75
Grzałka dolna	1,10	1,10	1,10	1,10	1,10
Grzałka grilla		1,85	1,85	1,85	1,85
Grzałka okrągła	2,00	2,00	2,00	2,00	2,00
Oświetlenie	25
Silnik wentylatora	35 (30)	35 (30)	35 (30)	35 (30)	35 (30)
Min. / Max temperatura w piekarniku	50 / 250°C
Napięcie elektryczne	230 V ~
Całkowita nominalna moc elektryczna	2,10	3,20	3,20	3,20	3,20
Całkowita nominalna moc palników gazowych	7,20	7,20	7,20	7,20	7,20
Przystosowano do gazu	G 20 - 20 mbar
Przyłączenie do sieci gazowej	ISO 228-1/ G 1⁄2
Oznaczenie	II2EL.wt.s3B/P

PL

8

REGULACJA WYSOKOŚCI KUCHNI

Ustawienie kuchni w poziomie, ewentualnie dostosowanie jej wysokości można przeprowadzić przy pomocy 4 śrub regulacyjnych.

• przechylić kuchnię na bok
• wkręcić plastikowe śruby regulacyjne w przedni i tylny otwór listwy poprzecznej po jednej stronie kuchni
• przechylić kuchnię na przeciwny bok i wkręcić śruby regulacyjne w otwory po drugiej stronie kuchni
• ustawić kuchnię poziomo i śrubokrętem dokonać regulacji wysokości obracaniem sześcioboku śruby regulacyjnej.

UWAGA:

Regulacja wysokości przy pomocy śrub nie jest konieczna, jeżeli pierwotna wysokość jest odpowiednia.

UWAGA:

Producent zastrzega sobie prawo dokonania drobnych zmian niniejszej instrukcji wynikających z innowacji lub technologicznego rozwoju produktu.

POKYNY PRO POUŽIVÁNÍ SKLENĚNÉHO PŘÍKLOPU – VÍKA

POZOR!

W przypadku podłączenia kuchni z lewej strony (patrząc od przodu) niezbędne jest, aby metalowy przewód elastyczny został w sposób pewny uchwycony przy pomocy opaski mocującej na tyłnej ścianie kuchni. Opaska mocująca wchodzi w skład wyposażenia kuchni.

PRZYŁĄCZENIE KUCHNI DO INSTALACJI GAZU PROPAN-BUTAN

Przyłączenie kuchni do instalacji gazu propan-butan musi być wyposażone w reduktor guzu, który posiada właściwe parametry oraz Certyfikat Bezpieczeństwa B. Przewód elastyczny łączący kuchnique z reduktorem (osadzonym na butli), również musi posiadać Certyfikat Bezpieczeństwa B. Przewód ten należy okresowo wymieniać - przed upływem daty przydatności określonej przez producenta. Obie końców przewodu muszą być zabezpieczone przed spadaniem - poprzez opaski zaciskowe. Przewód ten musi być odporny na działanie gazów, olejów i posiadać wytrzymałość co najmniej 3000mbar. Jego długość nie może przekraczać 3m.

Kuchnię można połączyć z przewodem elastycznym jedynie poprzez rurkę stalową o długości co najmniej 0,5 m.

Do zasilania kuchni może być stosowany gaz płynny (propan-butan) w butlach pod warunkiem instalowania w jednym mieszkaniu lub lokalu użytkowym nie więcej niż dwóch butli przyłączonych do urządzeń gazowych o zawartości gazu do 11 kg każda. W takim przypadku należy spełnić następujące warunki:

• butle umieszczac w odległości co najmniej 1,5 m od urządzeń promienujących ciepło (grzejniki, piece i.t.p.),
• butli nie umieszczać w pobliżu urządzeń powodujących iskrzenie,
• butle instalować w pozycji pionowej oraz zabezpieczać przed uderzeniem, przewróceniem lub przypadkowym przemieszczeniem.
• temperatura pomieszczeń w których instaluje się butle, nie może przekraczać 35 °C.

1 - Końcówka rury gazowej
2 - Kolano
3 - Wąż gazowy (podłączenie z prawej strony)
4 - Waż gazowy (podłączenie z lewej strony)
5 - Opaska mocujaca
6 - Tylna ściana kuchni

UWAGA:

Podczas manipułowania przewodami gazowymi kuchni (np. przy przyłączaniu do sieci gazowej lub do węża elastycznego) należy zawsze stosować klucz do przytrzymywania końcówek przewodów gazowych kuchni tak, by przewody nie zostały zdeformowane.

Kuchnia posiada króciec przyłączeniowy do instalacji gazowej zakończony gwintem cylindrycznym G 1/2. Gwint ten musi być uszczelniony uszczelką!

PRZYŁACZENIE DO SIECI ELEKTRYCZNEJ

Kuchnię wyposażono w przewód elastyczny z wtyczką i kontaktem ochronnym.

W kuchniach których moc znamionowa przekracza 2 kW zalecamy podłączenie urządzenia do niezaleznego obwodu elektrycznego zabezpieczonego bezpiecznikiem 16 A (zgodnie z wymaganiami Polskiej Normy). Kuchnia musi być podłączona w taki sposób, by zapewniony był dostęp do szuflady. W przypadku wymiany przewodu należy zastosować przewód ze wzmcnonnymi końcówkami.

INSTALACJA KUCHNI

OSTRZEŻENIE:

Podczas instalacji kuchni należy zwrócić uwagę na to aby przewody elektryczne nie dotykały gorących części kuchni (kominka piekarnika z tyłu kuchni i dolnej części płyty podpalnikowej). Wysoka temperatura może spowodować uszkodzenie izolacji przewodów.

REGULACJA PALNIKÓW NAWIERZCHNIOWYCH

REGULACJA MOCY - PŁOMIEN

EKONOMICZNY

Przed rozpoczęciem regulacji należy odłączyć kuchnie od sieci elektrycznej.
PŁOMIEN EKONOMICZNY ustawiony jest prawidłowo, gdy wewnętrzny stożek płomienia osiąga wysokość od 3 do 4mm. W innym przypadku, po usunięciu pokrętła zaworu, dokręcaniem lub odkręcaniem śruby C zmniejszamy lub zwiększamy płomień.
Regulacja powinna być przeprowadzona przy ustawieniu pokrętła na symbol graficzny płomienia oszczędnościowego. Dla ustawienia PŁOMIENIA EKONOMICZNEGO dla gazu propan - butan należy śrubę C wkręcić do oporu.

LIKWIDACJA URZĄDZENIA PO ZAKOŃCZENIU UŻYTKOWANIA

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.

Stare, zużyte urządzenie zawiera dużo pełnowartościowych surowców, które powinny być ponownie wykorzystane. Urządzenie należy sprzedaż w punkcie skupu surowców wtórnych albo oddać do punktu zbiorczego odpadów komunalnych.

INSTRUKCJA INSTALACJI I REGULACJI

Instalacji urządzenia może dokonać tylko firma posiadająca wymagane uprawnienia. Instalacja musi być wykonana zgodnie z polskimi przepisami budowlanymi (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75 z 15.06.2002r. poz.690) oraz innymi obowiązującymi w tym zakresie w Polsce normami i przepisami.

Osoba dokonująca instalacji musi wypoziomować kuchnię, podłączyć ją do sieci elektrycznej oraz sprawdzić prawidłowość jej działania. Przyłączenie kuchni powinno być potwierdzone przez osobę instalującą w Karcie Gwarancyjnej.

WAŻNE OSTRZEŻENIE!

Podczas jakiegokolwiek manipułowania kuchnią (prócz zwykłego użytkowania) należy zamknąć dopływ gazu przy pomocy zaworu odcinającego oraz odłączyć urządzenie od sieci elektrycznej. Podczas sprawdzania funkcji urządzenia należy wykonać następujące czynności:

• Sprawdzenie czy rodzaj gazu w sieci gazowej oraz napięcie elektryczne zasilania są zgodne z danymi na tabliczce znamionowej
• Sprawdzenie szczelności połączeń gazowych
• Sprawdzenie funkcji palników nawierzchniowych i ich regulacja (PŁOMIEN EKONOMICZNY, czujniki zabezpieczenia termoelektromagnetycznego, zapalanie)
• Sprawdzenie funkcji pozostałych elementów sterujących i regulacyjnych (termostat, wyłącznik, oświetlenie itp.)
• Sprawdzenie prawidłowości podłączenia do sieci elektrycznej
• Zademonstrowanie wszystkich funkcji kuchni klientowi i zapoznanie go z użytkowaniem i konserwacją kuchni

UWAGA:

Kuchnia gazowo-elektryczna jest urządzeniem I stopnia ochrony przed porażeniem prądem elektrycznym. Z tego względu musi być podłączona do obwodu ochronnego sieci elektrycznej.

UMIESZCZENIE KUCHNI

Kuchnia może być wbudowana w segment meblowy z zachowaniem możliwości dostępu do bocznych ścian, w pomieszczeniach o normalnym środowisku, o minimalnej kabuturze zgodnej w/w przepisami oraz o minimalnej wysokości stropu 2,2 m. Pomieszczenie to musi spełniać warunki wentylacji (zapewniającej wymianę powietrza) określone w Polskiej Normie. Odnosnie bezpiecznej odległości kuchni od ścian i mebli i ochrony ścian obowiązują przepisy Polskich Norm. Minimalna odległość 750mm (lub zgodnie z zaleceniami producentów okapów).

PRZYŁĄCZENIE KUCHNI DO INSTALACJI GAZOWEJ

Przyłączenia kuchni do instalacji gazowej może dokonać jedynie firma posiadająca stosowne do tego celu uprawnienia. Gaz należy doprowadzić do kuchni z prawej strony w sposób określony w przytoczonych powyżej przepisach (rozdział INSTRUKCJA INSTALACJI I REGULACJI). Na przyłączach doprowadzających gaz należy zainstałować w dostępnym miejscu zawór odcinający.

Kuchnię można przyłączyć do instalacji gazowej również poprzez metalowy przewód elastyczny DN15 posiadający stosowny certyfikat bezpieczeństwa B. Zalecamy stosowanie metalowego przewodu elastycznego o długości 1000 mm. Każdy metalowy przewód elastyczny wyposażony jest w instrukcję użytkownika organisającą sposób montażu, dopuszczalne temperatury pracy, okresy kontroli, dopuszczalny okres eksploatacji. Warunki te muszą być bezwżglednie przestrzegane.

UPOZORNĚNÍ:

Przy czyszczeniu i konserwacji kuchni należy przestrzegać następujących zasad:

• Wszystkie pokrętła ustawić w pozycji "WYŁĄCZONE".
• Odlączyć kuchenkę od sieci elektrycznej, wyłącznik główny musi być w pozycji WYŁĄCZONE".
  • Odczekać aż kuchnia ostygnie.

POWIERZCHNIE EMALIOWANE

Czyścić wilgotną szmatką z dodatkiem detergentu. Tluste piamy usunąć ciepła woda i specjalnym środkiem do czyszczenia emaliowanych powierzchni. Nie należy stosować środków ściernych, które mogłyby uszkodzić emaliowane powierzchnie

PŁYTA PODPALNIKOWA

Zdjąć kratki i umyć je lub włożyć do zmywarki, po umyciu umieścić je z powrotem w zagłębieniach płyty podpalnikowej.

Elementy palników - kolpak, pierścień stabilizujący i kiełichy palników zdjęć i voczyć je przez 10 minut w ciepłej wodzie z detergentem. Następnie wysuszyć i sprawdzić, czy wszystkie wycięcia palnika są czyste. Umieścić z powrotem na płycie.

UWAGA:

Mycie stabilizatorów płomienia w zmywarce jest niewskazane, gdyż wykonane są one z aluminium.

PIEKARNIK

Piekarnik należy czyścić przy użyciu detergentów lub specjalnych środków do czyszczenia piekarników. Nie wolno usuwać przypalonych resztek przy pomocy ostrych przedmiotów metalowych. Należy je zmoczyć, zetrzeć szczoteczka i wyrzeć szmatka.

Wyposażenie piekarnika (ruszt, brytfannę itp.) można myć ręcznie lub w zmywarce do naczy.

AQUA CLEAN

W celu bieżącego czyszczenia piekarnika (po każdym użyciu), zaleca się następujący sposób postępowania:

Przy wystudzonym piekarniku, ustawić pokrętło

funkcji piekarnika w położenie [59]. Pokrętło termostatu ustawić na 50° C. Do brytfanny, nalać 0,4 l wody i wsunąć do dolnego rowka. Po upływie 30 minut, pozostałości potraw na emalii piekarnika, zostaną zmiękzone i należy je wytrzeć wilgotną szmatką.

WYMIANA ŻARÓWKI PIEKARNIKA

• wszystkie pokrętła regulacyjne ustawić w pozycji "WYŁĄCZONE" i odlączyć kuchnię od sieci elektrycznej
• zdemontować klosz ochronny żarówki - wykręcając go "w lewo"
• wykręcić niesprawną żarówkę - wkręcić nową żarówkę
  • zamontować klosz ochronny żarówki

UWAGA:

Do oświetlenia piekamika należy stosować wyłącznie żarówka T 300 °C, E 14, 230 V-, 25 W.
1. Klosz ochronny
2. Żarówka
3. Oprawka
4. Tylna ścianka piekarnika

REKLAMACJE

Jeśli w okresie gwarancyjnym wystąpi usterka kuchni - nie powinno się usuwać jej samodzielnie. Reklamacje należy zgłaszać w jednym z podanych w Karcie Gwarancyjnej autoryzowanych serwisów MORA lub w centrum serwisowym MORA (tel. 0 / prefiks / 61 855 29 17). Przy zgłaszeniu reklamacji należy postępować zgodnie z instrukcją podaną w Karcie Gwarancyjnej. Bez ważnej, prawidłowo wypełnionej Karty Gwarancyjnej reklamacja nie może być przyjęta.

SPOSOBY WYKORZYSTANIA I UTYLIZACJI OPAKOWAŃ

Tektura falista, papier pakowy
- sprzedaż w skupie makulatury
- odkładanie do pojemników zbiorczych na papier i makulature
Podstawki drewniane
- do innego wykorzystania
- do odpadów komunalnych
Folia i woreczki plast.
- do pojemników zbiorczych na plastik.

Statyczne ogrzewanie piekarnika przy pomocy górnej i dolnej grzałki. Termostat działa w zakresie temperatur 50 + 250° C.

Ogrzewanie piekarnika tylko horna grzałką Ciepło przekazywane w wyniku konwekcji naturalnej, termostat działa w zakresie temperatur 50°C + 170°C ± 10°C.

Grillowanie grzałką z wykorzystaniem podczerwieni. Termostat nastawiony na temperaturę maksymalną.

Grillowanie + włączony wentylator. Temperatura z powodu obiegu powietrza jest wyższa w górnych partiach piekarnika (nad rusztem lub brytfanną). Termostat działa w zakresie temperatur 150 +250°C. Uwaga: Funkcja jest odpowiednia do grillowania lub pieczenia większych kawałków mięsa przy wyższej temperaturze.

Jednoczesne działanie grzałki dolnej, grzałki okrąglej oraz wentylatora. Temperatura regulowana termostatem.

Uwaga: Funkcja przeznaczona jest do szybkiego nagrzewania piekarnika przed pieczeniem właściwym. Po osiągnięciu wymaganej temperatury należy piekarnik przełączyć na wybraną funkcję pieczenia.

Jednoczesne działanie grzałki okrąglej oraz wentylatora. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 + 250°C. Uwaga: Można piec dania na dwóch blachach jednocześnie. Odpowiednie zwłaszcza w przypadku pieczywa oraz większej iłości dan.

Ten tryb nastawy funkcji piekarnika przeznaczony jest do suszenia oraz rozmrażania żywności. Wentylator w ruchu, termostat wyłączony (lub nastawiony na min.). Włączony wentylator powoduje intensywny obieg powietrza w piekarniku. Uwaga: Funkcja przydatna do rozmrażania dań czy półproduktów.

Ciepło pochodzące od górnej grzałki rozprowadzane jest wentylatorem. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 + 250° C.

Ciepło pochodzące od dolnej grzałki rozprowadzane jest wentylatorem. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 + 250° C.

Grzałkę dolną - Aqua clean można również używać do czyszczenia piekarnika. Szczegóły dotyczące czyszczenia, można przeczytać w rozdziale "Czyszczenie i konserwacja".

AQUA Clean - (patrz rozdział „Czyszczenie“).

ZALECENIA I RADY

Podajemy orientacyjne, zalecane temperatury wnętrza piekarnika przy przygotowywaniu potraw:

50 - 70°C - suszenie

80 - 100" C - sterylizacja

130 - 150°C - duszenie

180 - 220° C - pieczenie ciast

220 - 250° C - pieczenie miesa

Dokladną temperature przygotowywania poszogęólnych potraw należy określić w sposób doświadczyalny. Dobrze jest wstępnie ogracą piekarnik do określonej temperature – przed umieszczeniem w nim potrawy. Lampya syngalizacyjna termostatu pali się, jeśli nie została osiągnięta założona (zaprogramowana) wartość temperature wewnątrż piekarnika. Po osiągnięku zaprogramowanej temperature – lamika syngalizacyjna termostatu gaśneń – piekarnik blachów zoryfarań)—najepjeć niemeścić w、「g Raum nowku conciance do dolu na baza». W miare możliwości, należy do minimum ograniczyt otwieranie drzewiczek piekarnika, gdyż dochodzi do nagłych zmian temperatury wewnątrż piekarnika — przedłuża się czas obróblki termicznej, może dość do przypalenia potraw.

GRILLOWANIE

Grillować można tylko przy zamkniętych drzwiczkach piekarnika. Pozycja umieszczenia rusztu zależy od masy i rodzaju grillowanego dania.

UWAGA:

Podczas grillowania może dojść do dużego nagrzania niektórych elementów kuchni (drzwiczki i przylegające do piekarnika elementy kuchni) należy zabronić dostępu do kuchni dzieciom.

- Przygotowaną potrawę położyć na ruszcie.

- Ruszt umieścić w bocznych rowkach w science piekarnika.

- Aby w trakcie pieczenia zbierać wyclekający z grillowanych dań sos można do niższych rowków w bocznych ścianach piekarnika wsunać blachę lub wstawić brytfannę na dno piekarnika.

INSTALACE SPORÁKU

UPOZORNĚNÍ:

efektywnego (ekonomicznego) wykorzystania gazu, należy używać naczyń z zalecanymi średnicami: dla palnika małego 0 120 do 0 160 mm, dla palnika średniego 160 do 0 220 mm, dla palnika dużego 0 220 do 0 280 mm.

Moc palnika (wielkość płomienia) można regulować pokrętiem w zakresie pozycji od „PŁOMIĘN MAKSYMALNY” do „PŁOMIĘN EKONOMICZNY”. Po doprowadzeniu potrawy do wrzenia należy obniżyć moc palnika tak, by wystarczyła do utrzymania posiłku w stanie gotowania.

ZALECENIA PRZY UŻYTKOWANIU SZKLANEJ NAKRYWY

UWAGA!

Szkłana nakrywa może pęknąć przy nagrzaniu. Przed opuszczeniem nakrywy, należy wyłączyć wszystkie palniki.

• W kuchni wyposażonej w szklaną nakrywę, należy stosować się do następujących zasad które pozwolą zapobiec uszkodzeniu lub rozbiciu szkła nakrywy.
• Nie wolno zapalać palników przy opuszczonej nakrywie.
• Nie wolno wykorzystywać opuszczonej nakrywy jako blatu roboczego.
• Nakrywę należy zawsze otwierać, aż do jej skrajnego położenia. Podczas opuszczania nakrywy należy przytrzymywać ją aż do samego końca.
• Podczas gotowania garnki nie mogą dotykać nakrywy.
• Wszelkie zanieczyszczenia należy usuwać z nakrywy bezpośrednio po zakończeniu gotowania. Do czyszczenia nakrywy nie wolno używać agresywnych środków czyszczących, oraz środków mogących spowodować zadrapania powierzchni nakrywy lub jej ornamentyki.

PIEKARNIK

WEWNETRZNA PRZESTRZEŃ

PIEKARNIKA

Piekarnik z gładkimi ścianami posiada boczne prowadnice służące do wsuwania rusztu i blachy / Piekarnik z wytłoczonymi bocznymi ściankami z trzema rowkami służącymi do wsunięcia rusztu i blachy.

WŁACZENIE I WYŁACZENIE PIEKARNIKA

Wymagany tryb pracy piekarnika nastawia się przez przekręcenie pokrętła sterowania pracy piekarnika. Pokrętiem można kręcić w obie strony.

Wartość temperatury ustawia się przy pomocy pokrętła termostatu piekarnika. Wymaganą

temperaturę wewnątrz piekarnika utrzymuje termostat, w zakresie 50 - 250°C.

Pokrętem termostatu można kręcić tylko w jedną stronę, przy przekrenceniu pozycji zerowej termostat zostanie uszkodzony. Przekręcając pokrętło termostatu w prawo nastawiamy wyższą temperature. Przekręcając w odwrotnym kierunku - obniżamy temperaturę.

UWAGA:

Nie wolno przykrywać dna piekarnika folią aluminiową. Nie wolno klaść bezpośrednio na dno piekarnika blach, brytfann lub naczyń z potrawami jak również bezpośrednio samych potraw. Przykrycie dna piekarnika, spowoduje jego miejscowe przegrzewanie i nieodwracalne uszkodzenie.

WKŁADANIE RUSZTU DO PIEKARNIKA

WKŁADANIE RUSZTU DO PIEKARNIKA - PRZESUWNE LISTWY

Odrębne oświetlenie piekarnika. Światło pali się cały czas podczas pracy piekarnika

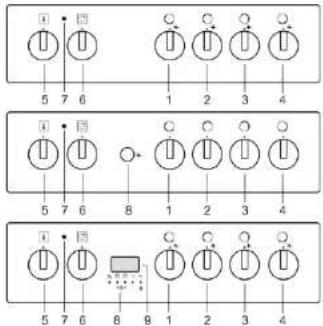

ELEMENT STERUJACE KUCHNI

1. Pokrętło lewego przedniego palnika
2. Pokrętło lewego tylnego palnika
3. Pokrętło prawego tylnego palnika
4. Pokrętło prawego przedniego palnika
5. Pokretło termostatu piekarnika
6. Pokretło przełącznika funkcji piekarnika
7. Lampka sygnalizacyjna termostatu
8. Włącznik zapalacza wysokonapieciowego
9. Programator elektroniczny
10. Przyciski programatora elektronicznego

ZASADY OBOWIAZUJACE

PRZY PIERWSZYM URUCHOMIENIU

• Przed pierwszym włączeniem kuchni należy usunąć całość opakowania. Różne części i komponenty można przeznaczyć na recykling. Należy stosować się do obowiązujących w tym względzie przepisów.
• Przed pierwszym włączeniem, kuchnia musi zostać wyczyszczona (włącznie z piekarnikiem) i jej wyposażeniem.
• Po wyschnięciu oczyszczonych powierzchni należy włączyć wyłącznik główny i dalej postępować zgodnie z instrukcją.
• Informujemy, że nie wolno czyścić i demontować innych części kuchni, niż podane w rozdziale „Czyszczenie i konserwacja kuchni”

PIEKARNIK

Pokrętło przełącznika funkcji piekarnika ustawić w pozycji „grzałka górna i dolna”, Pokrętło termostatu ustawić na temp. 250° C. Włączony piekarnik pozostawić przez ok. 1 godz. (przy zamkniętych drzwiczak piekarnika). Zapewnić należyte wietrzenie pomieszczenia. W ten sposób zostaną usunięte środki konserwujące i zapachy przed pierwszym użytkowaniem piekarnika.

UŻYTKOWANIE KUCHNI

• Kuchnię mogą użytkować - zgodnie z niniejszą instrukcją - wyłącznie osoby dorosłe. W pomieszczeniu, gdzie znajduje się kuchnia, nie wolno pozostawiać dzieci bez opieki. Użytkowanie kuchni gazowo-elektrycznej wymaga nieustającego nadzoru.
• Obciążenie blachy do pieczenia wsuwanej do rowków piekarnika może wynosić maksymalnie 3kg. Obciążenie rusztu wraz z brytfanną lub z blachą do pieczenia może wynosić maksymalnie 7kg.
• Blacha do pieczenia i brytfanna nie są przeznaczone do długotrwałego przechowywania żywności (dłużej niż 48 godzin). Przy dłuższym przechowywaniu żywności, należy ją przełożyć do odpowiedniego naczynia.

ZAPALANIE PALNIKA Z ZABEZPIECZENIEM I ZAPALACZEM WYSOKONAPIĘCIOWYM

• Lekko wcisnąć pokrętło i obracać nim w lewo aż do pozycii "Maksymalny płomień".
• Drugą ręką nacisnąć przycisk zapalacza wysokonapięciowego.
• Zapalenie palników przy pomocy zapalacza wysokonapięciowego w pokrętle - lekko wcisnąć pokrętło i obracać nim, aż do pozycji "Maksymalny płomień". Przytrzymać wciśnięte pokrętło dopóki iskra nie zapali gaz.
• Po zapaleniu palnika przytrzymać pokrętło wciśnięte jeszcze 5 sekund, by czujnik zabezpieczenia płomienia zdążył się nagrzać.
• Zwolnić pokrętło i sprawdzić, czy w piekarniku pali się gaz.
• Jeżeli palnik zgaśnie po zwolnieniu pokrętła, całą procedurę należy powtórzyć.

1. Wyłączone
2. Maksymalny plomień
3. Ekonomiczny płomień

WYŁACZENIE PALNIKÓW

NAWIERZCHNIOWYCH

Należy przekręcić odpowiednie pokrętło na pozycję - "WYŁĄCZONE". Proszę sprawdzić, czy ogień zgasł.

Nie wolno zamykać nakrywy, jeżeli palniki są gorące.

GOTOWANIE

Do gotowania należy używać naczyń niskich i szerokich. Należy uważać, by płomienie palącego się gazu ogrzewały tylko dno naczynia i nie przechodziły poza jego krawędzie.Kuchnia wyposażona jest w palniki różnej wielkości. Dla

INFORMAČNÍ LIST

Szanowni użytkownicy.

zakupili Państwo produkt z naszej nowej serii kuchni gazowo - elektrycznych. Naszym życenyiem jest, by produkt nasz dobrze Państwu służył. Podczas jego użytkowania należy przestrzegać określonych regul. W Państwa interesie leży zatem dokładnie przestudiowanie niniejszej instrukcji i użytkowanie wyrobu zgodnie z zawartymi w niej wskazówkami.

WAŻNE INFORMACJE, WSKAZÓWKI I ZALECENIA

• Produkt nie jest podłączony do urządzenia odprowadzania spalin. Produkt musi być zainstalowany i podłączony zgodnie z obowiązującymi przepisami montażowymi. Szczególną uwagę należy poświęcić wymaganiem dotyczącym wentylacji pomieszczeń.
• Proszę sprawdzić, czy dane o napięciu zasilającym oraz rodzaju i ciśnieniu gazu, podane na tabliczce znamionowej zgodne są z napięciem zasilania elektrycznego oraz rodzajem i ciśnieniem gazu w Państwa sieci elektrycznej i gazowej.
• Produkt skompletowano i wyregulowano do poboru gazu ziemnego G 20 (20 mbar).
• Instalacji, wszelkich napraw, regulacji oraz ewentualnego dostosowania kuchni do innego rodzaju gazu może dokonywać tylko firma posiadająca uprawnienia specjalistyczne do tego rodzaju prac, oraz autoryzację firmy.
• Zainstalowanie kuchni oraz ewentualne dostosowanie kuchni do innego rodzaju gazu powinno zostać potwierdzone przez wpis do karty gwarancyjnej. Bez takiego wpisu nie można wnosić o naprawę gwarancyjna.
• Nie wolno w dolnej przestrzeni kuchni przechowywać jakichkolwiek materiałów łatwopalnych.
• Kuchnia może być wykorzystywana tylko do obróbki cieplnej artykułów spożywczych. Nie wolno jej używać do ogrzewania pomieszczeń, ponieważ istnieje ryzyko wzrostu stężenia spalin, zagrażające życiu. Zarazem może dojść do uszkodzenia podstawowej funkcji kuchni pod wpływem zbyt dużego obciążenia cieplnego. Gwarancja nie obejmuje wad powstałych na skutek nieprawidłowego użytkowania.
• Nie wolno opuszczać nakrywy, gdy palniki płoną lub włączona jest płyta grzejna.
• Zaleca się, by raz na dwa lata złecić pracownikom uprawnionej firmy serwisowej dokonanie przeglądu technicznego wraz z przeprowadzeniem konserwacji urządzenia. Zapobiegnie to występowaniu usterek w pracy urządzenia i przedłuży jego żywotność.
• Proszę sprawdzić, czy kable innych urządzeń użytkowanych w kuchni nie dotykają płyty podpalnikowej lub innych części kuchni.
• W przypadku wystąpienia charakterystycznego zapachu ulatniającego się gazu, należy natychmiast odciąć dopływ gazu (zaworem odcinającym znajdującym się przed urządzeniem). Urządzenie można ponownie

użytkować dopiero po stwierdzeniu i usunięciu przyczyny nieszczelności (przez firmę, posiadającą odpowiednie uprawnienia) oraz po dokładnym przewietrzeniu pomieszczenia, w którym znajduje się kuchnia.
- Przy użytkowaniu urządzenia do gotowania na gaz wytwarza się ciepło i wilgotność w pomieszczeniu, gdzie urządzenie zainstalowano. Intensywne i długotrwałe użytkowanie urządzenia może wymagać dodatkowego wietrzenia, np. poprzez otwarcie okien.
- Należy zapewnić dostęp powietrza do urządzenia, zgodnie z obowiązującymi w Polsce przepisami.
- Zabrania się sprawdzania szczelności urządzenia lub lokalizacji ulatniania się gazu przy pomocy otwartego ognia.
- W przypadku stwierdzenia uszkodzenia części gazowej lub elektrycznej urządzenia zabrania się dokonywania napraw samodzielnie, urządzenie należy odlączyć i zwrócić się o pomoc do punktu naprawczego.
- W przypadku przerwy dłuższej niż 3 dni w użytkowaniu kuchni należy zamknąć zawór główny instalacji gazowej. Po przerwie dłuższej niż 3 miesiące zaleca się sprawdzenie wszelkich funkcji użytkowych urządzenia.
- W razie znacznych zmian w otoczeniu (środowisku) kuchni, które mogłyby spowodować niebezpieczeństwo pożaru albo wybuchu (np. klejenie płytek PCV, linoleum, przy pracy z lakierami itp.), należy wcześniej (przed rozpoczęciem prac) wyłączyć kuchnię z eksploatacji.
- Na powierzchni kuchni ani w odległości mniejszej niż wynosi odległość bezpieczna nie mogą znajdować się przedmioty z materiałów palnych (najmniejsza odległość urządzenia od materiałów palnych w kierunku głównego promieniowania wynosi 750 mm, w innych kierunkach 100 mm).
- Kuchnia nie może być umieszczona na podstawkach.
- W przypadku niedotrzymania wskazówek i zaleceń podanych w niniejszej instrukcji producent nie ponosi odpowiedzialności za powstanie ewentualnych szkód.
- Do czysczenia kuchni nie wolno używać oczyszczaczy parowych.
- To urządzenie nie jest przeznaczone do użytkowania przez dzieci i osoby upośledzone fizycznie i umysłowo oraz osoby, które nie są mentalnie do tego przygotowane lub którym brak doświadczenia i wiedzy nie pozwala na bezpieczną obsługę tego urządzenia. Osoby te mogą warunkowo obsługować urządzenie, jeśli będą pod stałą kontrolą osoby dorosłej lub zostały poinstruowane z zakresu obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować aby dzieci nie bawiły się urządzeniem.

NASTAVENIE „SPORO” PRÍKONU
