INSTRUKCJA OBSŁUGI KS 242 MBR Mora

KUCHNIA GAZOWO - ELEKTRYCZNA

251D - KS 142 M1, KS 130 M / 252D - KS 242 M

CZ, SK, PL / 2012 07 01 / 386578

CZ SK PL

DANE TECHNICZNE
Kuchnia gazowo - elektryczna	KS 242 M	KS 130 M	KS 142 M1
Wymiary:Wysokość / szerokość / głębokość (mm)	850 / 500 / 605
Płyta nawierzchniowa - palniki gazowe
Lewy przedni (kW)	1,00	1,00	1,00
Lewy tylny (kW)	1,75	1,75	1,75
Prawy tylny (kW)	2,70	2,70	2,70
Prawy przedni (kW)	1,75	1,75	1,75
Piekarnik
Grzałka góma (kW)	0,75	0,75	0,75
Grzałka dolna (kW)	1,10	1,10	1,10
Grzałka grilla (kW)	1,85
Grzałka okrągła (kW)
Oświetlenie (W)	25
Silnik wentylatora (W)
Min. / Max temperatura w piekarniku	50 / 250°C
Napięcie elektryczne	230 V ~
Całkowita nominalna moc elektryczna (kW)	1,90	1,90	1,90
Całkowita nominalna moc palników gazowych (kW)	7,20	7,20	7,20
Przystosowano do gazu	G 20 – 20 mbar
Przyłączenie do sieci gazowej	ISO 228-1/ G 1⁄2
Oznaczenie	II2H3B/P

ENERGIA
Výrobce	MORA
MODEL	KS 242 M	KS 130 M	KS 142 M1
A- Bardziej efektywna
B	B	B
C
D
E
F
G - Mniej efektywna
Zużycie energii (kWh)	0,94	0,94	0,94
Czas pieczenia przy standardowym obciążeniu (min)	54,9	54,9	54,9
Zużycie energii (kWh)	/
Czas pieczenia przy standardowym obciążeniu (min)
Objętość użytkowa piekarnika	49	49	49
Wielkość piekarnika
MAŁY
ŚREDNI	←	←	←
DUŻY
Poziom hałasu (dB)
Minimalne zużycie energii (standby) (W)
Powierzchnia największej blachy do pieczenia (cm2)	1230

Przed rozpoczęciem regulacji należy odlączyć kuchnię od sieci elektrycznej.

PŁOMIEN EKONOMICZNY ustawiony jest prawidłowo, gdy wewnętrzny stożek płomienia osiąga wysokość od 3 do 4mm. W innym przypadku, po usunięciu pokrętła zaworu, dokręcaniem lub odkręcaniem śruby C zmniejszamy lub zwiększamy płomień.

Regulacja powinna być przeprowadzona przy ustawieniu pokrętla na symbol graficzny płomienia oszczędnościowego. Dla ustawienia PŁOMIENIA EKONOMICZNEGO dla gazu propan - butan należy śrubę C wkręcić do oporu.

Painik	Maly	Średni	Duży
Pobór mocy [kW]	1.0	1,75	2,70
G 20 ciśnienie 20 mbar
Średnica dyszy [mm]	0,77	1,01	1,22
GZ 410 ciśnienie 20 mbar
Średnica dyszy [mm]	0,85	1,07	1,32
GZ 350 ciśnienie 13 mbar
Średnica dyszy [mm]	1,04	1,32	1,60
Propan-butan (miesznanina B G30) ciśnienie 36 mbar
Średnica dyszy [mm]	0,48	0,63	0,77

PRZESTAWIENIE KUCHNI NA INNY RODZAJ GAZU

Przestawienie kuchni na inny rodzaj gazu, niż ten, do którego była fabrycznie dostosowana, może przeprowadzić tylko pracownik firmy uprawnionej przez producenta (wykaz firm stanowi załącznik do karty gwarancyjnej).

Przy przestawieniu należy dokonać:
- wymiany dysz wszystkich palników
• regulacji PŁOMIENIA EKONOMICZNEGO
- wymiany tabliczki oryginalnej i zastąpienia jej nowa tabliczką dostarczona wraz z dyszami
- regulacji, ewentualnic wymiany regulatora ciśnicnia gazu, o ile jest zainstalowany na przyłączach
- potwierdzenia przestawienia kuchni w karcie gwarancyjnej.

REGULACJA WYSOKOŚCI KUCHNI

Ustawienie kuchni w poziomie, ewentualnie dostosowanie jej wysokości można przeprowadzić przy pomocy 4 śrub regulacyjnych.

• przechylić kuchnię na bok
• wkręcić plastikowe śruby regulacyjne w przedni i tylny otwór listwy poprzecznej po jednej stronie kuchni
• przechylić kuchnię na przeciwny bok i wkręcić śruby regulacyjne w otwory po drugiej stronie kuchni
• ustawić kuchnię poziomo i śrubokrętem dokonać regulacji wysokości obracaniem sześcioboku śruby regulacyjnej.

UWAGA:

Regulacja wysokości przy pomocy śrub nie jest konieczna, jeżeli pierwotna wysokość jest odpowiednia.

UWAGA:

Producent zastrzega sobie prawo dokonania drobnych zmian niniejszej instrukcji wynikających z innowacji lub technologicznego rozwoju produktu.

RODZAJ WYPOSAŻENIA	KS 242 M	KS 130 M	KS 142 M1
Ruszt	+	+	+
Bryfanna	+		+
Blacha do pieczenia
Przesuwne listwy	+	+	+

AKCESORIA NA ŻYCZENIE	NUMER ZAMÓWIENIA	AKCESORIA NA ŻYCZENIE	NUMER ZAMÓWIENIA
Szklaną pokrywką - biała	SAP 254207	Pokrywką lakierowana - biała	SAP 254190
Szklaną pokrywką - brązowa	SAP 254222	Pokrywką lakierowana - brązowa	SAP 254204

PRZYŁĄCZENIE KUCHNI DO INSTALACJI GAZOWEJ

Przyłączenia kuchni do instalacji gazowej może dokonać jedynie firma posiadająca stosowne do tego celu uprawienia. Gaz należy doprowadzić do kuchni z prawej strony w sposób określony w przytoczonych powyżej przepisach (rozdział INSTRUKCJA INSTALACJI I REGULACJI). Na przyłączach doprowadzających gaz należy zainstalaować w dostępnym miejscu zawór odcinający. Kuchnię można przyłączyć do instalacji gazowej również poprzez metalowy przewód elastyczny DN15 posiadający stosowny certyfikat bezpieczeństwa B. Zalecamy stosowanie metalowego przewodu elastycznego o długości 1000 mm. Każdy metalowy przewód elastyczny wyposażony jest w instrukcję użytkownika określającą sposób montażu, dopuszczalne temperatury pracy, okresy kontroli, dopuszczalny okres eksploatacji. Warunki te muszą być bezwzględnie przestrzegane.

OSTRZEŻENIE

W przypadku podłączenia kuchni z lewej strony (patrząc od przodu) niezbędne jest, aby metalowy przewód elastyczny został w sposób pewny uchwycony przy pomocy opaski mocującej na tylnej ścianie kuchni. Opaska mocująca wchodzi w skład wyposażenia kuchni.

PRZYŁĄCZENIE KUCHNI DO INSTALACJI GAZU PROPAN-BUTAN

Przyłączenie kuchni do instalacji gazu propan-butan musi być wyposażone w reduktor gazu, który posiada właściwe parametry oraz Certyfikat Bezpieczeństwa B. Przewód elastyczny łączący kuchnię z reduktorem (osadzonym na butli), również musi posiadać Certyfikat Bezpieczeństwa B. Przewód ten należy okresowo wymienić - przed upływem daty przydatności określonej przez producenta. Obie końców przewodu musząby być zabezpieczone przed spadaniem - poprzez opaski zaciskowe. Przewód ten musi być odporny na działanie gazów, olejów i posiadać wytrzymałość co najmniej 3000mbar. Jego długość nie może przekraczać 3m.

Kuchnię można połączyć z przewodem elastycznym jedynie poprzez rurkę stalową o długości co najmniej 0,5 m.

Do zasilania kuchni może być stosowany gaz płynny (propan-butan) w butlach pod warunkiem instalowania w jednym mieszkaniu lub lokalu użytkowym nie więcej niż dwóch butli przyłączonych do urządzeń gazowych o zawartości gazu do 11 kg każda. W takim przypadku należy spełnić następujące warunki:

• butle umieszczac w odległości co najmniej 1,5 m od urządzeń promienujących ciepło (grzejniki, piece i.t.p.),
• butli nie umieszczać w pobliżu urządzeń powodujących iskrzenie,

- butle instalować w pozycji pionowej oraz zabezpieczać przed uderzeniem, przewróceniem lub przypadkowym przemieszczeniem. - temperatura pomieszczeń w których instaluje się butle, nie może przekraczać 35 °C.

1 - Końcówka rury gazowej
2 - Kolano
3 - Wąż gazowy (podłączenie z prawej strony)
4 - Wąż gazowy (podłączenie z lewej strony)
5 - Opaska mocująca

UWAGA:

Podczas manipulowania przewodami gazowymi kuchni (np. przy przyłączaniu do sieci gazowej lub do węża elastycznego) należy zawsze stosować klucz do przytrzymywania końcówek przewodów gazowych kuchni tak, by przewody nie zostały zdeformowane.

Kuchnia posiada króciec przyłączeniowy do instalacji gazowej zakończony gwintem cylindrycznym G 1/2. Gwint ten musi być uszczelniony uszczelką!

PRZYŁACZENIE DO SIECI ELEKTRYCZNEJ

Kuchnię wyposażono w przewód elastyczny z wtyczką i kontaktem ochronnym.

W kuchniach których moc znamionowa przekracza 2 kW zalecamy podłączenie urządzenia do niezależnego obwodu elektrycznego zabezpieczonego bezpiecznikiem 16 A (zgodnie z wymaganiami Polskiej Normy). Kuchnia musi być podłączona w taki sposób, by zapewniony był dostęp do szuflady. W przypadku wymiany przewodu należy zastosować przewód ze wzmcionymi końcówkami.

INSTALACJA KUCHNI

OSTRZEŻENIE:

Podczas instalacji kuchni należy zwrócić uwagę na to aby przewody elektryczne nie dotykały gorących części kuchni (kominka piekarnika z tyłu kuchni i dolnej części płyty podpalnikowej). Wysoka temperatura może spowodować uszkodzenie izolacji przewodów.

POKYNY PRO POUŽÍVÁNÍ SKLENĚNÉHO PŘÍKLOPU – VÍKA

POZOR!

Jeśli w okresie gwarancyjnym wystąpi usterka kuchni - nie powinno się usuwać jej samodzielnie. Reklamacie należy zgłaszać w jednym z podanych w Karcie Gwarancyjnej autoryzowanych serwisów MORA lub w centrum serwisowym MORA (tel. 0 / prefiks / 61 855 29 17). Przy zgłaszeniu reklamacji należy postępować zgodnie z instrukcją podaną w Karcie Gwarancyjnej. Bez ważnej, prawidłowo wypełnionej Karty Gwarancyjnej reklamacja nie może być przyjęta.

SPOSOBY WYKORZYSTANIA I UTYLIZACJI OPAKOWAŃ

Tektura falista, papier pakowy

• sprzedaż w skupie makulatury
• odkładanie do pojemników zbiorczych na papier i makulature
  Podstawki drewniane
• do innego wykorzystania
• do odpadów komunalnych
  Folia i wroczki plast.
• do pojemników zbiorczych na plastik.

LIKWIDACJA URZĄDZENIA PO ZAKOŃCZENIU UŻYTKOWANIA

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtómego wykorzystania starych urządzeń.

Stare, zużyte urządzenie zawiera dużo pełnowartościowych surowców, które powinny być ponownie wykorzystane. Urządzenie należy sprzedaż w punkcie skupu surowców wtórnych albo oddać do punktu zbiorczego odpadów komunalnych.

INSTRUKCJA INSTALACJI I REGULACJI

Instalacji urządzenia może dokonać tylko firma posiadająca wymagane uprawnienia. Instalacja musi być wykonana zgodnie z polskimi przepisami budowlanymi (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75 z 15.06.2002r. poz.690) oraz innymi obowiązującymi w tym zakresie w Polsce normami i przepisami.

Osoba dokonująca instalacji musi wypoziomować kuchnię, podłączyć ją do sieci elektrycznej oraz sprawdzić prawidłowość jej działania. Przyłączenie kuchni powinno być potwierdzone przez osobę instalującą w Karcie Gwarancyjnej.

PL

WAŻNE OSTRZEŻENIE!

Podczas jakiegokolwiek manipulowania kuchnią (prócz zwykłego użytkowania) należy zamknąć dopływ gazu przy pomocy zaworu odcinającego oraz odlączyć urządzenie od sieci elektrycznej. Podczas sprawdzania funkcji urządzenia należy wykonać następujące czynności:

• Sprawdzenie czy rodzaj gazu w sieci gazowej oraz napięcie elektryczne zasilania są zgodne z danymi na tabliczce znamionowej
• Sprawdzenie szczelności połączeń gazowych
• Sprawdzenie funkcji palników nawierzchniowych i ich regulacja (PŁOMIEN EKONOMICZNY, czujniki zabezpieczenia termoelektromagnetycznego, zapalanie)
• Sprawdzenie funkcji pozostałych elementów sterujących i regulacyjnych (termostat, wyłącznik, oświetlenie itp.)
• Sprawdzenie prawidłowości podłączenia do sieci elektrycznej
• Zademonstrowanie wszystkich funkcji kuchni klientowi i zapoznanie go z użytkowaniem i konserwacją kuchni

UWAGA:

Kuchnia gazowo-elektryczna jest urządzeniem I stopnia ochrony przed porażeniem prądem elektrycznym. Z tego względu musi być podłączona do obwodu ochronnego sieci elektrycznej.

UMIESZCZENIE KUCHNI

Kuchnia może być wbudowana w segment meblowy z zachowaniem możliwości dostępu do bocznych ścian, w pomieszczeniach o normalnym środowisku, o minimalnej kubaturze zgodnej w/ przepisami oraz o minimalnej wysokości stropu 2,2 m. Pomieszczenie to musi spełniac warunki wentylacji (zapewniającej wymianę powietrza) określone w Polskiej Normie. Odnosnie bezpiecznej odległości kuchni od ścian i mebli i ochrony ścian obowiązują przepisy Polskich Norm.

Minimalna odległość 750mm (lub zgodnie z zaleceniami producentów okapów).

Grillowanie grzałką z wykorzystaniem podczerwieni. Termostat nastawiony na temperaturę maksymalną.

ZALECENIA I RADY

Podajemy orientacyjne, zalecane temperatury wnętrza piekarnika przy przygotowywaniu potraw:

50 – 70° C · suszenie

80 - 100°C - sterylizacja 120 - 150°C duodenia

150 - 150 °C - duszenie 180 - 220 °C - nieczenie ciast

220 - 250" C - pieczenie mięsa

Dokledną temperatą przygotowywania poszczególnych potraw należy określi w sposób doświadczał. Dobrze jest wstępnie ograciz piekarnik do określonej temperatur – przed umieszczeniem w nim potrawy. Lapkma syggnalizacyjna termostalu pali się, jeśli nie została osiągnięta założona (zaprogramowana) wartość temperatur wewnątrz piekarna. Po osiągnięcu zaprogramowanej temperatur – lampa syggnalizacyjna termostalu gaśnis. Piekarna lub bryftanne najepieci umiesciń w drugim rowku w śliance od dołoł peikarna. W miarę możliwości, należy do minimum ograniczyć otwieranie drzewiczek piekarna, gdyż dochodzi do nagłych zmian temperatur wewnątrz piekarna przedłuża się czas obróbi termicznej, może dojść do przypalenia potraw.

GRILLOWANIE

Grillować można tylko przy zamkniętych drzwiczkach piekarnika. Pozycja umieszczenia rusztu zależy od masy i rodzaju grillowanego dania.

UWAGA:

Podczas grillowania może dojść do dużego nagrzania niektórych elementów kuchni (drzwiczki i przylegające do piekarnika elementy kuchni) należy zabronić dostępu do kuchni dzieciom.

• Przygotowaną potrawę położyć na ruszcie.
• Ruszt umieścić w bocznych rowkach w ściance piekarnika.
• Aby w trakcie pieczenia zbierać wyciekający z grillowanych dań sos można do niższych rowków w bocznych ścianach piekarnika wsunąć blachę lub wstawić brytfannę na dno piekarnika.

CZYSZCZENIE I KONSERWACJA KUCHNI

Przy czyszczeniu i konserwacji kuchni należy przestrzegać następujących zasad:

• Wszystkie pokrętła ustawić w pozycji "WYŁACZONE".
• Odłączyć kuchenkę od sieci elektrycznej, wyłącznik główny musi być w pozycji WYŁACZONE.
  • Odczekać aż kuchnia ostygnie.

PL

POWIERZCHNIE EMALIOWANE

Czyścić wilgotną szmatką z dodatkiem detergentu. Tiuste plamy usunąć ciepłą wodą i specjalnym środkiem do czyszczenia emaliowanych powierzchni. Nie należy stosować środków ściernych, które mogłyby uszkodzić emaliowane powierzchnie

PŁYTA PODPALNIKOWA

Zdjąć kratki i umyć je lub włożyć do zmywarki, po umyciu umieścić je z powrotem w zagłębieniach płyty podpalnikowej.

Elementy palników - kołpak, pierścień stabilizujący i kielichy palników zdjęć i coczyć je przez 10 minut w ciepłej wodzie z detergentem. Następnie wysuszyć i sprawdzić, czy wszystkie wycięcia palnika są czyste. Umieścić z powrotem na płycie.

UWAGA:

Mycie stabilizatorów płomienia w zmywarce jest niewskazane, gdyż wykonane są one z aluminium.

PIEKARNIK

Piekarnik należy czyścić przy użyciu detergentów lub specjalnych środków do czyszczenia piekamików. Nie wolno usuwać przypalonych resztek przy pomocy ostrych przedmiotów metalowych. Należy je zmoczyć, zetrzeć szczoteczka i wytrzeć szmatka.

Wyposażenie piekarnika (ruszt, brytfannę itp.) można myć ręcznie lub w zmywarce do naczy.

WYMIANA ŻARÓWKI PIEKARNIKA

• wszystkie pokrętła regulacyjne ustawić w pozycji "WYŁĄCZONE" i odłączyć kuchnię od sieci elektrycznej
• zdemontować klosz ochronny żarówki - wykręcając go "w lewo"
• wykręcić niesprawną żarówkę - wkręcić nową żarówkę
• zamontować klosz ochronny żarówki

UWAGA:

Do oświetlenia piekarnika należy stosować wyłącznie żarówka T 300 °C, F 14, 230 V\~ 25 W.
1. Klosz ochronny
2. Żarówka
3. Oprawka
4. Tyłna ścianka piekarnika

4

Do gotowania należy używać nacyń niskich i szerokich. Należy uważać, by płomienie palącego się gazu ogrzewały tylko dno naczynia i nie przechodziły poza jego krawędzie. Kuchnia wyposażona jest w palniki różnej wielkości. Dla efektywnego (ekonomicznego) wykorzystania gazu, należy używać nacyń z zalecanymi średnicami: dla palnika małego 120 do 160 mm, dla palnika średniego 160 do 220 mm, dla palnika dużego 220 do 280 mm.

Moc palnika (wielkość płomienia) można regulować pokrętłem w zakresie pozycji od „PŁOMIEN MAKSYMALNY” do „PŁOMIEN EKONOMICZNY”. Po doprowadzeniu potrawy do wrzenia należy obniżyć moc palnika tak, by wystarczyła do utrzymania posiłu w stanie gotowania.

ZALECENIA PRZY UŻYTKOWANIU SZKLANEJ NAKRYWY

UWAGA!

Szkłana nakrywa może pęknąć przy nagrzaniu. Przed opuszczeniem nakrywy, należy wyłączyć wszystkie palniki.

• W kuchni wyposażonej w szklaną nakrywę, należy stosować się do następujących zasad które pozwolą zapobiec uszkodzeniu lub rozbiciu szkła nakrywy.
• Nie wolno zapalać palników przy opuszczonej nakrywie.
• Nie wolno wykorzystywać opuszczonej nakrywy jako blatu roboczego.
• Nakrywę należy zawsze otwierać, aż do jej skrajnego położenia. Podczas opuszczania nakrywy należy przytrzymywać ją aż do samego końca.
• Podczas gotowania garnki nie mogą dotykać nakrywy.
• Wszelkie zanieczyszczenia należy usuwać z nakrywy bezpośrednio po zakończeniu gotowania.
  Do czyszczenia nakrywy nie wolno używać agresywnych środków czyszczących, oraz środków mogących spowodować zadrapania powierzchni nakrywy lub jej ornamentyki.

PIEKARNIK

WEWNETRZNA PRZESTRZEŃ PIEKARNIKA

Piekarnik z wytłoczonymi bocznymi ściankami z trzema rowkami służącymi do wsunięcia rusztu i blachy.

WŁACZENIE I WYŁACZENIE PIEKARNIKA

Wymagany tryb pracy piekarnika nastawia się przez przekręcenie pokrętła sterowania pracy piekarnika. Pokrętiem można kręcić w obie strony.

Wartość temperatury ustawia się przy pomocy pokrętła termostatu piekarnika. Wymaganą temperaturę wewnątrz piekarnika utrzymuje termostat, w zakresie 50 - 250°C.

Pokrętem termostatu można kręcić tylko w jedna stronę, przy przekręceniu pozycji zerowej termostat zostanie uszkodzony. Przekręcając pokrętło termostatu w prawo nastawiamy wyższą temperature. Przekręcając w odwrotnym kierunku - obniżamy temperaturę.

UWAGA:

Nie wolno przykrywać dna piekarnika folią aluminiową. Nie wolno kłaść bezpośrednio na dno piekarnika blach, brytfann lub naczyń z potrawami jak również bezpośrednio samych potraw. Przykrycie dna piekarnika, spowoduje jego miejscowe przegrzewanie i nieodwracalne uszkodzenie.

WKŁADANIE RUSZTU DO PIEKARNIKA

OPIS FUNKCJI PIEKARNIKA

Odrębne oświetlenie piekarnika. Światło pali się cały czas podczas pracy piekarnika

Statyczne ogrzewanie piekarnika przy pomocy górnej i dolnej grzałki. Termostat działa w zakresie temperatur 50 + 250°C.

Ogrzewanie piekarnika tylko dolną grzałą Ciepło przekazywane w wyniku konwekcji naturalnej, termostat działa w zakresie temperatur 50 + 170°C ± 10°C. Zalecenie: ta funkcja piekarnika nadaje się szczególnie do końcowej fazy pieczenia dań, które wymagają wyższej temperatury od dołu.

Ogrzewanie piekarnika tylko horna grzałka Ciepło przekazywane w wyniku konwekcji naturalnej, termostat działa w zakresie temperatur 50°C + 170°C ± 10°C.

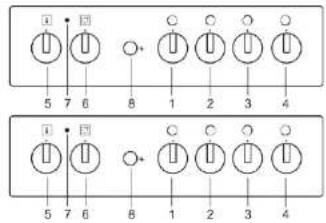

ELEMENT STERUJACE KUCHNI

1. Pokrętło lewego przedniego palnika
2. Pokrętło lewego tylnego palnika
3. Pokrętło prawego tylnego palnika
4. Pokrętło prawego przedniego palnika
5. Pokrętło termostatu piekamika
6. Pokrętło przełącznika funkcji piekarnika
7. Lampka sygnalizacyjna termostatu
8. Włącznik zapalacza wysokonapięciowego
9. Programator elektroniczny

ZASADY OBOWIAZUJĄCE PRZY PIERWSZYM URUCHOMIENIU

• Przed pierwszym włączeniem kuchni należy usunąć całość opakowania. Różne części i komponenty można przeznaczyć na recykling. Należy stosować się do obowiązujących w tym względzie przepisów.
• Przed pierwszym włączeniem, kuchnia musi zostać wyczyszczona (włącznie z piekarnikiem) i jej wyposażeniem.
• Po wyschnięciu oczyszczonych powierzchni należy włączyć wyłącznik główny i dalej postępować zgodnie z instrukcją.
• Informujemy, że nie wolno czyścić i demontować innych części kuchni, niż podane w rozdziale „Czyszczenie i konserwacja kuchni”

PIEKARNIK

Pokrętło przełącznika funkcji piekarnika ustawić w pozycji „grzałka górna i dolna”. Pokrętło termostatu ustawić na temp. 250° C. Włączony piekarnik pozostawić przez ok. 1 godz. (przy zamkniętych drzwiczkach piekarnika). Zapewnić należyte wietrzenie pomieszczenia. W ten sposób zostaną usunięte środki konserwujące i zapachy przed pierwszym użytkowaniem piekarnika.

UŻYTKOWANIE KUCHNI

• Kuchnię mogą użytkować - zgodnie z niniejszą instrukcją - wyłącznie osoby dorosłe. W pomieszczeniu, gdzie znajduje się kuchnia, nie wolno pozostawiać dzieci bez opieki. Użytkowanie kuchni gazowo-elektrycznej wymaga nieustającego nadzoru.

• Obciążenie blachy do pieczenia wsuwanej do rowków piekarnika może wynosić maksymalnie 3kg. Obciążenie rusztu wraz z brytfanną lub z blachą do pieczenia może wynosić maksymalnie 7kg.

• Blacha do pieczenia i brytfanna nie są przeznaczone do długotrwałego przechowywania żywności (dłużej niż 48 godzin). Przy dłuższym przechowywaniu żywności, należy ją przełożyć do odpowiedniego naczynia.

ZAPALANIE PALNIKA Z ZABEZPIECZENIEM

• Lekko wcisnąć pokrętło i obracać nim w lewo aż do pozycji "Maksymalny płomień".
• Wcisnąć pokrętło do oporu w kierunku panelu.
• Podpalić gaz zapalką lub zapalniczka.
• Po zapaleniu palnika przytrzymać pokrętło wciśnięte jeszcze przez około 5 sekund, dopóki nie nagrzeje się czujnik zabezpieczenia płomienia.
• Zwolnić pokrętło i sprawdzić czy palnik pali się.
• Jeżeli palnik zgaśnie po zwolnieniu pokrętla, całą procedurę zapalania należy powtórzyć.
  Następnie ustawic pokrętło do wymaganego położenia.

ZAPALANIE PALNIKA Z ZABEZPIECZENIEM I ZAPALACZEM WYSOKONAPIĘCIOWYM

• Lekko wcisnąć pokrętło i obracać nim w lewo aż do pozycii "Maksymalny płomień".
• Drugą ręką nacisnąć przycisk zapalacza wysokonapieciowego.
• Zapalenie palników przy pomocy zapalacza wysokonapięciowego w pokrętle - lekko wcisnąć pokrętło i obracać nim, aż do pozycji "Maksymalny płomień". Przytrzymać wciśnięte pokrętło dopóki iskra nie zapali gaz.
• Po zapaleniu palnika przytrzymać pokrętło wciśnięte jeszcze 5 sekund, by czujnik zabezpieczenia płomienia zdażyl się nagrzać.
• Zwolnić pokrętło i sprawdzić, czy w piekarniku pali się gaz.
• Jeżeli palnik zgaśnie po zwolnieniu pokrętła, całą procedurę należy powtórzyć.

1. Wyłączone
2. Maksymalny plomień
3. Ekonomiczny płomień

WYŁĄCZENIE PALNIKÓW NAWIERZCHNIOWYCH

Należy przekręcić odpowiednie pokrętło na pozycję - "WYŁĄCZONE". Proszę sprawdzić, czy ogień zgasl.

Nie wolno zamykać nakrywy, jeżeli palniki są gorące.

Szanowni użytkownicy.

zakupili Państwo produkt z naszej nowej serii kuchni gazowo - elektrycznych. Naszym życzeniem jest, by produkt nasz dobrze Państwu służył. Podczas jego użytkowania należy przestrzegać określonych regul. W Państwa interesie leży zatem dokładne przestudiowanie niniejszej instrukcji i użytkowanie wyrobu zgodnie z zawartymi w niej wskazówkami.

WAŻNE INFORMACJE, WSKAZÓWKI I ZALECENIA

• Produkt nie jest podłączony do urządzenia odprowadzania spalin. Produkt musi być zainstalowany i podłączony zgodnie z obowiązującymi przepisami montażowymi. Szczególną uwagę należy poświęcić wymaganiom dotyczącym wentylacji pomieszczeń.
• Proszę sprawdzić, czy dane o napięciu zasilającym oraz rodzaju i ciśnieniu gazu, podane na tabliczce znamionowej zgodne są z napięciem zasilania elektrycznego oraz rodzajem i ciśnieniem gazu w Państwa sieci elektrycznej i gazowej.
• Produkt skompletowano i wyregulowano do poboru gazu ziemnego G 20 (20 mbar).
• Instalacji, wszelkich napraw, regulacji oraz ewentualnego dostosowania kuchni do innego rodzaju gazu może dokonywać tylko firma posiadająca uprawnienia specjalistyczne do tego rodzaju prac, oraz autoryzację firmy.
• Zainstalowanie kuchni oraz ewentualne dostosowanie kuchni do innego rodzaju gazu powinno zostać potwierdzone przez wpis do karty gwarancyjnej. Bez takiego wpisu nie można wnosić o naprawę gwarancyjna.
• Nie wolno w dolnej przestrzeni kuchni przechowywać jakichkolwiek materiałów łatwopalnych.
• Kuchnia może być wykorzystywana tylko do obróbki cieplnej artykułów spożywczych. Nie wolno jej używać do ogrzewania pomieszczeń, ponieważ istnieje ryzyko wzrostu stężenia spalin, zagrażające życiu. Zarazem może dojść do uszkodzenia podstawowej funkcji kuchni pod wpływem zbyt dużego obciążenia cieplnego. Gwarancja nie obejmuje wad powstałych na skutek nieprawidłowego użytkowania.
• Nie wolno opuszczać nakrywy, gdy palniki płoną lub włączona jest płyta grzejna.
• Zaleca się, by raz na dwa lata zlecić pracownikom uprawnionej firmy serwisowej dokonanie przeglądu technicznego wraz z przeprowadzeniem konserwacji urządzenia. Zapobiegnie to występowaniu usterek w pracy urządzenia i przedłuży jego żywotność.
• Proszę sprawdzić, czy kable innych urządzeń użytkowanych w kuchni nie dotykają płyty podpalnikowej lub innych części kuchni.
• W przypadku wystąpienia charakterystycznego zapachu ułatniającego się gazu, należy natychmiast odciąć dopływ gazu (zaworem odcinającym znajdującym się przed

PL

urządzeniem). Urządzenie można ponownie użytkować dopiero po stwierdzeniu i usunięciu przyczyny nieszczelności (przez firmę, posiadającą odpowiednie uprawnienia) oraz po dokładnym przewietrzeniu pomieszczenia, w którym znajduje się kuchnia.

• Przy użytkowaniu urządzenia do gotowania na gaz wytwarza się ciepło i wilgotność w pomieszczeniu, gdzie urządzenie zainstalowano. Intensywne i długotrwałe użytkowanie urządzenia może wymagać dodatkowego wietrzenia, np. poprzez otwarcie okien.
• Należy zapewnić dostęp powietrza do urządzenia, zgodnie z obowiązującymi w Polsce przepisami.
• Zabrania się sprawdzania szczelności urządzenia lub lokalizacji ułatniania się gazu przy pomocy otwartego ognia.
• W przypadku stwierdzenia uszkodzenia części gazowej lub elektrycznej urządzenia zabrania się dokonywania napraw samodzielnie, urządzenie należy odłączyć i zwrócić się o pomoc do punktu naprawczego.
• W przypadku przerwy dłuższej niż 3 dni w użytkowaniu kuchni należy zamknąć zawór główny instalacji gazowej. Po przerwie dłuższej niż 3 miesiące zaleca się sprawdzenie wszelkich funkcji użytkowych urządzenia.
• W razie znacznych zmian w otoczeniu (środowisku) kuchni, które mogłyby spowodować niebezpieczeństwo pożaru albo wybuchu (np. klejenie płytek PCV, linoleum, przy pracy z lakierami itp.), należy wcześniej (przed rozpoczęciem prac) wyłączyć kuchnię z eksploatacji.
• Na powierzchni kuchni ani w odległości mniejszej niż wynosi odległość bezpieczna nie mogą znajdować się przedmioty z materiałów palnych (najmniejsza odległość urządzenia od materiałów palnych w kierunku głównego promieniowania wynosi 750 mm, w innych kierunkach 100 mm).
• Kuchnia nie może być umieszczona na podstawkach.
• W przypadku niedotrzymania wskazówek i zaleceń podanych w niniejszej instrukcji producent nie ponosi odpowiedzialności za powstanie ewentualnych szkód.
• Do czysczenia kuchni nie wolno używać oczyszczaczy parowych.
  • To urządzenie nie jest przeznaczone do użytkowania przez dzieci i osoby upośledzone fizycznie i umysłowo oraz osoby, które nie są mentalnie do tego przygotowane lub którym brak doświadczenia i wiedzy nie pozwala na bezpieczną obsługę tego urządzenia. Osoby te mogą warunkowo obsługować urządzenie, jeśli będą pod stałą kontrolą osoby dorosłej lub zostały poinstruowane z zakresu obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopiłnować aby dzieci nie bawiły się urządzeniem.

NASTAVENIE „SPORO” PRÍKONU
