INSTRUKCJA OBSŁUGI TSA6000 Teesa

Izolace: C5H10 (cyklopentan)

Vyrobeno v ČLR pro Lechpol Electronics Leszek Sp.k., ul. Garwolnińska 1, 08-400 Mlętne, Polska [e-mail]

Made in China for Lechpol Electronics Leszek Sp.k., ul. Garwolińska 1, 08-400 Miętne. [e-mail]

Fabriqué en RPC pour Lechpol Electronics Leszek Sp.k., ul. Garwolińska 1, 08-400 Miętne. [e-mail]

Kotaoskeuśatnke otny Kiva yia tny Lechpol Electronics Leszek Sp.k., ul. Garwolińska 1, 08-400 Miętne. [e-mail]

Dziękujemy za zakup urządzenia TEESA. Przed użyciem należy dokładnie zapoznać się z treścią instrukcji obsługi, oraz zachować ja w celu późniejszego wykorzystania.

Producent nie ponosi odpowiedzialności za nieprawidłowe użycie produktu.

Przed użyciem należy dokładnie zapoznać się z treścią instrukcji obsługi oraz zachować ją w celu późniejszego wykorzystania.

Producent nie ponosi odpowiedzialności za:

• niewłaściwa instalację / podłączenie

• uszkodzenia mechaniczne

- uszkodzenia / obrażenia powstałe wskutek niewłaściwego użytkowania i obsługi urządzenia w sposób niezgodny z poniższą instrukcją obsługi.

KWESTIE BEZPIECZEŃSTWA

Aby uniknąć uszkodzeń lub obrażeń, należy przestrzegać podstawowych środków bezpieczeństwa stosowanych przy obsługde urządzeń elektrycznych, włączając te wyszczególnione poniżej:

- Ostrzeżenie: Nie należy dotykać nieizolowanych przewodów.

- Ostrzeżenie: Nie należy używać tego urządzenia, jeśli gniazda połączeniowe są mokre.

- Podczas używania urządzenia w samochodzie lub na łodzi, należy się upewnić, że urządzenie posiada sprawny bezpiecznik.

- Przed podłączeniem, należy sprawdzić zgodność napięcia prądu źródła zasilania i urządzenia.

- Zabrania się umieszczać jakichkolwiek urządzeń elektrycznych wewnątrz lodówki!

- Nie należy blokować otworów wentylacyjnych urządzenia. Może to spowodować przegrzanie urządzenia i w efekcie jego uszkodzenie i pożar.

- Zabrania się własnoręcznej naprawy/demontażu sprzętu.

- Należy zawsze wyłączyć i odłączyć urządzenie od źródła zasilania przed czyszczeniem.

- Urządzenie nie może być obsługiwane przez osoby (w tym dzieci) o ograniczonych zdolnościch fizycznych, sensorycznych lub umysłowych, oraz przez osoby, które nie posiadają wiedzy i doświadczenia niezbędnego do obsługi tego urządzenia; z wyłączeniem sytuacji użytkowania urządzenia w obecności osoby odpowiedzialnej za ich bezpieczeństwo. Należy poinstruować dzieci, aby nie traktowały urządzenia jako zabawki.

WSKAZÓWKI

- Urządzenie należy umieścić w miejscu z prawidłową wentylacją. Należy się upewnić, że została zachowana odpowiednia odległość od Innych przedmiotów dla prawidłowej cyrkulacji powietrza. Należy zachować odległość co najmniej 20 centymetrów od wentylatorów oraz 10 centymetrów od pozostałych części urządzenia.

- Należy chronić urządzenie przed wilgocią.

- Należy regularnie rozmrażać lodówkę.

PL

• Zabrania się zanurzać urządzenie w jakimkolwiek płynie.
• Urządzenie należy chronić przed źródłami ciepła i bezpośrednim nasłonecznieniem.
• Lodówkę należy umieścić na płaskiej, stabilnej powierzchni. Podczas używania urządzenia w pojeżdzie, należy umieścić je w bezpiecznym miejscu.
• Przed pierwszym użyciem, należy wyczyścić wnętrze urządzenia za pomocą miękkiej, lekko wilgotnej ściereczki.
• Aby uzyskać optymalne działanie chłodzące, do lodówki należy wkładać produkty wcześniej już schłodzone.
• Urządzenie posiada pamięć ustawień (ustawienia wprowadzone przez użytkownika utrzymane są nawet po odłączeniu od źródła zasilania).
• Podczas transportu kąt nachylenia urządzenia względem podłoża nie może być większy niż 45°. Należy zachować szczególną ostrożność.
• Przed uruchomieniem urządzenia należy odczekać co najmniej 24 godziny.

• Urządzenie należy umieścić w miejscu z odpowiednią cyrkulacją powietrza, oraz z dala od źródeł ciepła i bezpośredniego nasłonecznienia.
• Przed włożeniem do lodówki produktów o wysokiej temperaturze zaleca się je wcześniej schłodzić.
• Należy ograniczyć czas pracy urządzenia z otwartą pokrywą.
• Należy regularnie czyścić i usuwać szron z lodówki.
• Zaleca się ustawić optymalną temperaturę urządzenia.

ZASILANIE: Moduł sterowania steruje kompresorem i obsługuje trzy-stopniową funkcję zabezpieczania baterii. Jeśli napięcie wejśclowe spadnie poniżej wymaganego poziomu, kompresor się wyłączy; kiedy napięcie powróci do poziomu początkowego, kompresor uruchomi się ponownie.

ZABEZPIECZENIE BATERII: Kompresor wymaga do pracy ponad 10.4 V (system 12 V) lub 23.0 V (system 24 V). Jeśli napięcie spadnie poniżej wymaganego systemu, urządzenie przestanie działać.

BATERIA ZEWNETRZNA\*

1. Wskaznik LED
2. Przycisk ON/OFF
3. Wskaźnik poziomu baterii
4. Wejście/wyjście USB-C
5. Wyjście USB-A

• Przed rozpoczęciem ładowania należy odłączyć baterię od urządzenia. Baterię należy ładować poza urządzeniem.
• Kabel ładujący oraz ładowarka nie są dołączone do zestawu.
• Należy podłączyć wtyk USB-C kabla ładującego do gniazda USB-C baterli, następnie podłączyć drugi wtyk do ładowarki sieciowej i do gniazda zasilania. Wskaźnik LED miga na zielono 3 razy.
• Podczas ładowania, wskaźnik poziomu baterii miga a zielony wskaźnik świeci. Gdy bateria jest w pełni naładowana, wszystkie 4 niebieskie wskaźniki świecą się.
• Należy odłączyć baterię od źródła zasilania.
• Należy mocno pociągnąć pokrywę gniazda baterii i odłączyć ją od urządzenia.
• Zainstalować baterię wewnątrz gniazda, aż zablokuje się w miejscu.
• Nacisnąć i przytrzymać przez około 3 sekundy przycisk ON/OFF, aby uruchomić baterię (włącza się niebieski wskaźnik) oraz sprawdzić poziom naładowania baterii.
• Poziom naładowania baterii powinien pojawić się na wyświetlaczu urządzenia.

Uwaga: Za pomocą wyjść USB-A oraz USB-C można również naładować inne urządzenia.

* Bateria TSA6000B jest sprzedawana oddzielnie. Nie jest dołączona do zestawu. Baterię można zakupić w sklepie internetowym www.teesa.pl lub www.rebelelectro.com.

PODŁĄCZANIE

1. Za pomocą przewodu zasilającego z gniazda zapalniczki samochodowej UWAGA! Ryzyko uszkodzeń!

2. W celu zabezpieczenia urządzenia, przewód DC został wyposażony we wtyk z bezpiecznikiem. Nie należy wyjmować bezpiecznika z wtyku.

3. Do zasilania urządzenia należy używać wyłącznie przewodu zasilania z gniazda zapalniczki samochodowej dołączonego do zestawu.

4. Należy podłączyć przewód do gniazda zasilania DC urządzenia.

5. Podłączyć drugi wtyk do gniazda zapalniczki samochodowej.

62 63 Instrukcja obsługi Instrukcja obsługi

reesa

1. Za pomocą zasilacza sieciowego UWAGA! Ryzyko uszkodzeń!

- Do zasilania urządzenia należy używać wyłącznie zasilacza sieciowego dołączonego do zestawu.

1. Należy podłączyć wtyk zasilacza sieciowego do gniazda zasilania DC urządzenia.

2. Podłączyć drugi wtyk zasilacza do gniazda zasilania sieciowego.

OBSŁUGA

1. Należy upewnić się, że urządzenie jest podłączone do zasilania. Następnie należy nacisnąć i przytrzymać przycisk ON/OFF przez około 2 sekundy, aby włączyć urządzenie. Wyświetlacz włączy się.
2. BLOKADA PANELU STEROWANIA: Po 30 sekundach bezczynności, panel sterowania zostanie automatycznie zablokowany (ikona 📞 pojawi się na wyświetlaczu). Należy nacisnąć i przytrzymać przycisk przez około 2 sekundy, aby odblokować panel sterowania (ikona 📞 jika z wyświetlacza).
3. USTAWIENIE TEMPERATURY: należy nacisnąć przycisk, przy zwiększyć temperaturę; nacisnąć przycisk, aby zmniejszyć temperaturę.

Uwaga: Zakres temperatury wynosi od -22°C do +24°C. Gdy temperatura wewnątrz komory osiągnie ustawioną temperaturę, kompresor przestanie chłodzić.

1. USTAWIENIE JEDNOSTKI TEMPERATURY: Należy nacisnąć przycisk trzy razy do momentu, aż jednostka temperatury zacznie migać na wyświetlaczu; następnie za pomocą przycisków należy ustawić wybraną jednostkę temperatury: °C / °F.
2. USTAWIENIE TRYBU PRACY: Należy nacisnąć przycisk symbol trybu zacznie migać na wyświetlaczu; następnie za pomocą przycisków lub należy ustawić wybrany tryb: MAX / ECO. UWAGA! W trybie ECO zużycie energii jest zmniejszone, jednak osiągnięcie ustawionej temperatury trwa dłużej.
3. USTAWIENIE POZIOMU OCHRONY AKUMULATORA: Należy nacisnąć przycisk dwa razy do momentu aż jeden z poziomów ochrony akumulatora zacznie migać; następnie za pomocą przycisków lub należy ustawić wybrany poziom ochrony akumulatora: H/M/L. Dostępne ustawienia poziomu zabezpieczenia akumulatora:

Zasillanie	Status ochrony baterii	L (TRYB NISKI)	M (TRYB ŚREDNI)	H (TRYB WYSOKI)
DC 12 V	Napięcie odcliccia	9.6 V	10.4 V	11.1 V
	Napięcie ponownego uruchomienia	11.2 V	11.7 V	12.4 V
DC 24 V	Napięcie odcliccia	21.4 V	22.8 V	24.3 V
	Napięcie ponownego uruchomienia	23.0 V	24.2 V	25.7 V

Zalecane jest ustawienie trybu ochrony akumulatora na M (ustawienie domyślne), gdy lodówka zasilana jest z akumulatora pojazdu. W przypadku zasilania lodówki z baterii zewnętrznej, zalecane jest ustawienie trybu L.

1. Należy nacisnąć i przytrzymać przycisk ON/OFF przez około 2 sekundy, aby wyłączyć lodówkę.

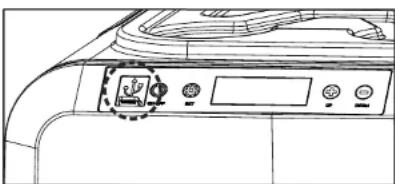

ŁADOWANIE URZĄDZEŃ

Urządzenie zostało wyposażone w gniazda USB-A oraz USB-C, które służą do ładowania urządzeń zewnętrznych. Aby móc skorzystać z tych gniazd, należy podnieść gumową zatyczkę. Należy pamiętać o zamknięciu zatyczki po zakończeniu korzystania z gniazd. Do ładowania należy użyć kabla dołącznego do urządzenia, które ma zostać naładowane.

• Nie należy przechowywać obok siebie świeżej i mrożonej żywności. W przeciwnym wypadku grozi to zamarznięciem lub zepsuciem świeżej żywności.
• Nie należy przechowywać w urządzeniu szklanych butelek lub płynów takich jak mleko lub soki w temperaturze niższej lub równej 0°C, gdyż mogą zamarznąć, pęknąć i rozłać się.
• Produkty takie jak owoce i warzywa należy przechowywać bliżej górnej części komory, ponieważ w tej części jest zazwyczaj nieco cieplej. Zmniejszy to ryzyko zepsucia i zapoblegnie uszkodzeniom spowodowanym zgnieceniem przez cięższe produkty.
• Częste otwieranie pokrywy spowoduje dostanie się do środka komory ciepłego powietrza. Należy jak najrzadziej otwierać pokrywę.
• Jeśli urządzenie znajduje się w tylnej części pojazdu lub przyczepy, zaleca się trzymać je z dala od bezpośrednego nasłonecznienia, aby ograniczyć ryzyko nadmiernego nagrzewania. Należy również pamiętać o zapewnieniu odpowiedniej wentylacji. Należy pamiętać, że gdy samochód jest zaparkowany w nasłonecznionym miejscu podczas gdy temperatura powietrza wynosi +30°C, temperatura wewnątrz pojazdu może osiągać nawet +55°C.

ROZMRAŻANIE

W trakcie długotrwałej pracy lodówki, w jej wnętrzu może pojawiać się warstwa szronu, co może przyczyniać się do zmniejszenia wydajności urządzenia. W takim przypadku konieczne jest przeprowadzenie rozmrażania.

UWAGA! Ryzyko uszkodzeń! Nie należy stosować ostrych narzędzi do usuwania szronu.

64 65 Instrukcja obsługi Instrukcja obsługi

reesa

Aby rozmrozić lodówkę, należy postępować zgodnie z poniższymi instrukcjami:

1. Odlączyć urządzenie od zasilania.
2. Otworzyć pokrywę.
3. Opróżnić komorę chłodzącą.
4. Ostrożnie usunąć łód oraz szron. Wytrzeć pozostałości wody miękka szmatką lub wypuścić nadmiar wody poprzez otwór odpływowy znajdujący się na spodzie komory chłodzącej.
5. Należy umieścić produkty z powrotem w komorze chłodzącej, zamknąć pokrywę podłączyć urządzenie do zasilania.

KONSERWACJA I CZYSZCZENIE

• Należy zawsze wyłączyć i odłączyć urządzenie od źródła zasilania przed czyszczeniem!
• Należy regularnie czyścić wnętrze oraz zewnętrzną obudowę urządzenia za pomocą miękkiej, lekko wilgotnej ściereczki. W przypadku uporczywych plam, należy użyć roztworu letniej wody z sodą oczyszczoną do czyszczenia zabrudzeń.
• Nie należy używać detergentów ani produktów ściernych do czyszczenia, gdyż mogłyby one uszkodzić urządzenie.
• Po czyszczeniu, należy osuszyć urządzenie. Nie należy pozostawłać wyłączonego urządzenia z produktami spożywczymi w środku lub z zamknięta pokrywą.
• Zabrania się czyścić urządzenie pod bieżącą woda.
• Gdy urządzenie ma być nieużywane przez dłuższy czas, należy zostawić uchyloną pokrywę. Zapobiegnie to powstawaniu pleśni i nieprzyjemnych zapachów.

ROZWIAZYWANIE PROBLEMÓW

1. Urządzenie nie pracuje:

• Należy sprawdzić źródło zasilania (napiecie może być zbyt wysokie lub zbyt niskle).
• Należy sprawdzić połączenie kabli od źródła zasilania do urządzenia.
• Sprawdzić czy źródło zasilania oraz urządzenie są włączone.

- Upewnić się, czy bateria jest włączona (gdy urządzenie współpracuje z baterią zewnętrzna).

2. Niska wydajność chłodzenia:

• Należy upewnić się, że pokrywa jest szczelnie zamknięta.
• Należy upewnić się, że źródło zasilania ma wystarczające napięcie.
• Wokół urządzenia jest słaba wentylacja.
  • Wewnątrz komory znajduje się zbyt dużo produktów.
• Temperatura produktów umieszczonych w urządzeniu jest zbyt wysoka.
• Nieprawidłowe ustawienie temperatury.
• Temperatura otoczenia jest zbyt wysoka.

Kod bledu Problem Rozwiązanie
E1	Niskie napięcie	DC - należy zwiększyć napięcie DC/sprawdzić wszyst połączenia/sprawdzić ustawienie poziomu ochron akumulatora
		AC - wymienić uszkodzony zasilacz 240 V
E2	Awaria wentylatora	Należy skontaktować się z autoryzowanym punktem serwisowym w celu sprawdzenia/naprawy
E3	Zbyt duże ciśnienie w kompresorze	Należy na około 20 minut odłączyć urządzenie od zasilania, następnie ponownie podłączyć
E4	Bląd minimalnej prędkości kompresora	Należy skontaktować się z autoryzowanym punktem serwisowym w celu sprawdzenia/naprawy
E5	Przegrzanie kompresora i jednostki sterującej	Należy na około 20 minut odłączyć urządzenie od zasilania, następnie ponownie podłączyć
E6	Awaria czujnika NTC/temperatury	Należy skontaktować się z autoryzowanym punktem serwisowym w celu sprawdzenia/naprawy

UWAGA! Napięcie rożni się pomiędzy pojazdami; jeśli wyświetla się kod błędu E1, można obniżyć poziom ochrony akumulatora o jeden stopień, np. z H do M, z L lub M do L.

66 Instrukcja oborugi

reesa

67M

SPECYFIKACJA

GŁÓWNE CECHY

Wyświetlacz LED

Dotykowy panel sterowania

Automatyczna blokada panelu sterowania

Tryb pracy Eco

Ochrona przed rozładowaniem akumulatora pojazdu

Jedna komora chłodząca

Oświetlenie LED wewnątrz komory

Uchwyty na napoje na wierzchu pokrywy

Obustronne otwieranie pokrywy

Zdejmowana pokrywa

Uchwyty do przenoszenia po obu stronach lodówki

Wbudowany otwieracz do butelek

Otwór spustowy

Możliwość zasilania baterią zewnętrzną

(sprzedawana oddzielnie)

DANE TECHNICZNE

Pojemność: 35 l

Typ: lodówka kompresorowa

Chłodzenie: +24°C \~ -22°C

Klasa klimatyczna: 10°C \~ 43°C (SN/N/ST/T)

Izolacja: C5H10 (Cyklopentan)

Czynnik chłodniczy: R1234yf (23 g)

Poziom emisji halasu: 36 dB

Klasa ochronności: II

Porty: USB-A, USB-C (ładowanie urządzeń

zewnętrznych)

Napięcie ładowania: 5 V / 2,1 A (10 W)

W zestawie: zasilacz sieciowy, przewód zasilający

z gniazda zapalniczki samochodowej

ZASILANIE

Pobór mocy: 55 W

Zasilanie: DC 12/24 V | 4,2/2,1 A

Zasilacz sieciowy:

Wejście: 100 - 240 V; 50/60 Hz

Wyjście: 14,5 V / 6 A

Moc wyjściowa: 60 W

Średnia sprawność podczas pracy: 75%

Sprawność przy niskim obciążeniu (10%): 80%

Zużycie energii w stanie bez obclążenia: 55 W

PARAMETRY FIZYCZNE

Waga: 13,6 kg

Wymiary produktu (długość x szerokość x

wysokość): 664 x 346 x 455 mm

Wymiary komory (długość x szerokość x

wysokość): 485 x 260 x 348 mm

Długość przewodu zasilacza sieclowego: 243 cm

Długość przewodu zasilania z gniazda zapalniczki

samochodowej: 200 cm

PL

Poland

Prawidłowe usuwanie produktu

(Zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie przekreślonego kosza umleszczenie na produkcie lub w odnoszących się do niego tekstach wksuzkuje, że po upływie okresu użytkowania nie należy usuwać go z innymi odpadami pochodzącymi z gospodarstw domowych. Able uninką szkodliwego wpuywu na środowiska naturalny i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prośmy o oddzielanie produktu od Innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych, jako stałej przyktki. W celu użyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem studzedaży detalicznej, w którym dokenalt zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawca i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komunalnymi. Taki script podlega selektynewej zbiorę i recyklingowi. Zawarte w nim szkodliwe substancje mogą powodować zanieczyszczenie środowiska i stanowic zagrozenie dla życia i zdrowia ludzi.

Wyprodukowano w CHRL dla Lechpol Electronics Leszek Sp.k., ul. Garwolińska 1, 08-400 Miętne. [e-mail]

Chladenie: +24°C \~ -22°C

Klimatická trieda: 10°C \~ 43°C (SN/N/ST/T)

Vyrobené v Čine pre Lechpol Electronics Leszek Sp.k., ul. Garwolińska 1, 08-400 Miętne. [e-mail]
