INSTRUKCJA OBSŁUGI YT-828390 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

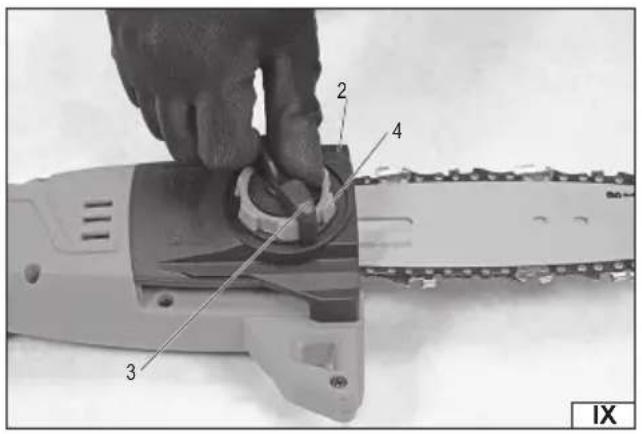

2 4 3 IX

1. głowica okrzesywarki

2. panel boczny

3. pokretło blokujące

4. pokrętło napięcia łańcucha

5. prowadnica

6. Iańcuch

7. koło napedowe łańcucha

8. pokrywa zbiornika oleju

9. wskaźnik poziomu oleju

10. włącznik elektryczny

11. przycisk blokady włącznika elektrycznego

12. uchwyt tylny

13. uchwyt przedni

14. głowica nożyc

15. przycisk obrotu uchwytu tylnego

16. obejma zaczepu taśmy pomocniczej

17. pas nośny

18. akumulator (tylko w YT-828390)

19. stacja ładująca (tylko w YT-828390)

20. wskaźnik naładowania akumulatora

21. zatrzask akumulatora

22. osłona prowadnicy

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

Zachować bezpieczną odległość od ostrzy

Nie wystawiać na działanie opadów atmosferycznych

Zachować bezpieczną odległość od linii energetycznych

Przed regulacją, czyszczeniem, w przypadku zaplątania się lub uszkodzenia przewodu, wyłączyć urządzenie i zdemontować akumulator z gniazda narzędzia.

Strzeż się odbicia pilarki w stronę operatora i unikaj kontaktu z czubkiem prowadnicy.

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Akumulatorowe wielofunkcyjne narzędzie ogrodowe może pracować jako nożyce do żywopłotu lub jako okrzesywarka. Nożyce do żywopłotu służą do przycinania i formowania koron krzewów oraz przycinania cienkich gałązek. Okrzesywarka jest rodzajem pilarki łańcuchowej, która służy do pielęgnacji korony drzew. Umożliwia cięcie gałęzi o niewielkiej średnicy w miejscach niedostępnych dla tradycyjnej pilarki łańcuchowej. Regulowany wysięgnik umożliwia formowanie żywopłotu oraz przycinanie gałęzi usytuowanych nawet na znacznej wysokości. Dzięki akumulatorowemu zasilaniu praca jest znacznie cichsza niż w przypadku tradycyjnego narzędzia spalinowego, możliwa jest także w pobliżu zabudowań oraz w miejscach niedostępnych dla produktów zasilanych sieciowo. Prawidłowa, niezawodna i bezpieczna praca narzędziem jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Produkt jest dostarczany w stanie kompletnym, ale przed pierwszym użyciem wymagany jest montaż. Wraz z narzędziem dostarczane są: prowadnica łańcucha, łańcuch tnący, osłona prowadnicy, osłona ostrzy, akumulator, stacja ładująca i pas nośny. Uwaga! Produkt o numerze katalogowym: YT-828391 nie został wyposażony w akumulator i stację ładującą.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-828390, YT-828391
Napięcie znamionowe [V d.c.] 18
Nożyce do żywopłotu
Prędkość cięcia [min-1] 1500
Długość cięcia	[mm]	415
Poziom hałasu
- LpA (ciśnienie) [dB] (A) 74,5 ± 3,0
- LwA (moc) [dB] (A) 89,6 ± 3,0
Drgania (tylny uchwyt) [m/s2]	1,446 ± 1,5
Masa (bez akumulatora)	[kg]	3,5
Okrzesywarka
Prędkość przesuwu łańcucha	[m/s]	4,5
Prędkość obrotowa	[min-1] 2500
Długość prowadnicy	[mm / "']	200 / 8
Podziałka łańcucha	[mm / "']	9,525 / 0,375
Grubość ogniwa prowadzącego	[mm / "']	1,27 / 0,050
Pojemność zbiornika oleju	[ml]	80
Klasa ochronności elektrycznej		III
Poziom hałasu
- LpA ± K (ciśnienie)	[dB] (A) 74,5 ± 3,0
- LwA ± K (moc)	[dB] (A) 88,0 ± 3,0
Drgania ah ± K (tylny uchwyt)	[m/s2]	1,190 ± 1,5
Masa (bez akumulatora, prowadnicy i łańcucha)	[kg]	3,4
Rodzaj akumulatora		Li-ion
Pojemność akumulatora*	[Ah]	2
Energia akumulatora*	[Wh]	36
Stacja ładująca*
Napięcie wejściowe	[V~]	220-240
Częstotliwość sieci	[Hz] 50/60
Moc znamionowa [W]	60
Napięcie wyjściowe	[V d.c.] 21
Prąd wyjściowy	[A]	2,4
Czas ładowania**	[h]	1

PL

* tylko w modelach wyposażonych w akumulator i ładowarkę
** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub bizuterii. Utrzymuj włosy oraz odzież z dala od ruchomych czę-

PL

ści elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

Ostrzeżenia dotyczące bezpieczeństwa nożyc do żywopłotu

Trzymaj wszystkie części ciała z dala od ostrza. Nie usuwaj ciętego materiału ani nie trzymaj ciętego materiału, gdy ostrza są w ruchu. Ostrza nadał się poruszają po wyłączeniu włącznika. Chwila nieuwagi podczas obsługi nożyc do żywopłotu może spowodować poważne obrażenia ciała. Przenoś nożyce do żywopłotu trzymając za uchwyt z zatrzymanym ostrzem i uważając, aby nie używać żadnego włącznika zasilania. Właściwe przenoszenie nożyc do żywopłotu zmniejszy ryzyko niezamierzonego uruchomienia i wynikających z tego obrażeń ciała spowodowanych ostrzami. Podczas transportu lub przechowywania nożyc do żywopłotu zawsze zakładaj osłonę ostrza. Właściwe obchodzenie się z nożycami do żywopłotu zmniejszy ryzyko odniesienia obrażeń spowodowanych ostrzami. Podczas usuwania zablokowanego materiału lub serwisowania urządzenia upewnij się, że wszystkie włączniki zasilania są wyłączone, a przewód zasilający jest odłączony. Nieoczekiwane uruchomienie nożyc do żywopłotu podczas usuwania zablokowanego materiału lub serwisowania może spowodować poważne obrażenia ciała. Nożyce do żywopłotu należy trzymać wyłącznie za izolowane chwyty, ponieważ ostrze może zetknąć się z ukrytymi przewodami elektrycznymi lub własnym przewodem zasilającym. Kontakt ostrzy z przewodem „pod napięciem” może spowodować, że odsłonięte metalowe części nożyc do żywopłotu znajdują się „pod napięciem”, co może spowodować porażenie operatora prądem elektrycznym. Przewody i kable zasilające należy trzymać z dala od obszaru cięcia. Przewody zasilające lub kable mogą być ukryte w żywopłocie lub krzakach i mogą zostać przypadkowo przecięte przez ostrze. Nie używaj nożyc do żywopłotu w złych warunkach pogodowych, zwłaszcza gdy istnieje ryzyko wyładowan atmosferycznych. Zmniejsza to ryzyko porażenia piorunem.

Ostrzeżenia dotyczące bezpieczeństwa nożyc do żywopłotu o wydłużonym zasięgu

Aby zmniejszyć ryzyko porażenia prądem, nigdy nie używaj nożyc do żywopłotu o wydłużonym zasięgu w pobliżu linii elektrycznych. Kontakt lub użycie w pobliżu linii energetycznych może spowodować poważne obrażenia lub porażenie prądem elektrycznym prowadzące do śmierci. Zawsze używaj obu rąk podczas obsługi nożyc do żywopłotu o wydłużonym zasięgu. Trzymaj nożyce do żywopłotu o wydłużonym zasięgu obiema rękami, aby uniknąć utraty kontroli. Zawsze używaj ochrony głowy podczas obsługi nożyc do żywopłotu o wydłużonym zasięgu ponad głową. Spadające szczątki mogą spowodować poważne obrażenia ciała.

Ostrzeżenia dotyczące pracy okrzesywarką

Podczas pracy okrzesywarką należy wszystkie części ciała trzymać z dala od łańcucha. Przed uruchomieniem okrzesywarki należy się upewnić, że łańcuch z niczym nie ma kontaktu. Chwila nieuwagi podczas pracy okrzesywarką może spowodować zapłatanie odzieży lub części ciała w łańcuch okrzesywarki.

Stosować okulary ochronne i ochronniki słuchu. Zalecana jest także ochrona głowy, rąk, nóg oraz stóp. Odpowiednia odzież

PL

ochronna zmniejsza ryzyko obrażeń na skutek kontaktu z odpadami lub przypadkowym kontaktem z łańcuchem.

Nie pracować okrzesywarką na drzewie. Praca okrzesywarką podczas przebywania na drzewie może skutkować obrażeniami.

Zawsze utrzymywać właściwą postawę oraz pracować okrzesywarką stojąc na nieruchomoj, bezpiecznej i równej powierzchni. Śliska lub niestabilna powierzchnia, np. drabina może skutkować utrata równowagi lub utrata kontroli nad okrzesywarką.

Podczas cięcia naprężonej gałęzi należy zachować ostrożność przed odbiciem. W przypadku zwolnienia naprężenia zgromadzonego we włóknach drewna gałąż może uderzyć operatora i/ lub pozbawić kontroli nad okrzesywarką.

Szczególną ostrożność należy zachować podczas cięcia krzewów i młodych drzewek. Smukły materiał może pochwycić łańcuch i pchnąć okrzesywarkę w kierunku operatora lub wytrącić go z równowagi.

Przenosić okrzesywarkę łańcuchową wyłączoną i z dala od ciała. Podczas transportu lub przechowywania okrzesywarki należy zawsze zakładać osłone prowadnicy łańcucha. Prawidłowe trzymanie okrzesywarki zmniejsza prawdopodobieństwo przypadkowego kontakty z ruchomymi częściami okrzesywarki.

Przestrzegać instrukcji dotyczących smarowania, naciągania łańcucha oraz wymiany akcesoriów. Nieprawidłowo naciągnięty lub nieprawidłowo nasmarowany łańcuch może zarówno pęknać jak zwiększyć szansę odbicia w stronę operatora.

Uchwyty należy utrzymywać suche, czyste i wolne od smarów i olejów. Tłuste lub pokryte smarem uchwyty są śliskie i powodują utratę kontroli nad okrzesywarką.

Przecinać tylko drewno. Nie używać okrzesywarki do pracy do której nie została przeznaczona. Na przykład: nie ciąć plastiku, betonu, lub niedrewnianych materiałów budowlanych. Stosowanie okrzesywarki łańcuchowej do prac innych niż została przeznaczona może skutkować powstaniem niebezpiecznych sytuacji.

Podczas pracy trzymać okrzesywarkę za izolowane uchwyty, ponieważ łańcuch może zetknąć się z przewodem pod napięciem, w tym z własnym kablem zasilającym w przypadku narzędzi zasilanych sieciowo. Łańcuch stykający się z przewodem pod napięciem może spowodować, że metalowe części okrzesywarki także znajdą się pod napięciem, co może spowodować porażenie elektryczne operatora. Trzymać okrzesywarkę w wystarczającej odległości od linii energetycznych. Kontakt z linią energetyczną grozi porażeniem elektrycznym, poważnymi obrażeniami lub śmiercią. Stosować środki ochrony osobistej w postaci ochrony głowy, oczu oraz słuchu. Należy także stosować obuwie ochronne oraz rękawice ochronne. Zastosowanie odpowiednich środków ochrony osobistej zmniejsza ryzyko urazów, które mogą powstać podczas pracy.

Przyczyny i zapobieganie zjawisku odbicia w stronę operatora.

Odbicie w stronę operatora może wystąpić wtedy kiedy koniec prowadnicy zetknie się z przedmiotem lub kiedy przecinane drewno zakleszczy okrzesywarkę w razie. W pewnych przypadkach zetknięcie się końca prowadnicy z przedmiotem może spowodować gwałtowną reakcję podbijającą prowadnicę w górę i w kierunku operatora. Zakleszczenie w razie górnej krawędzi prowadnicy może gwałtownie skierować prowadnicę w kierunku operatora. Każda z tych reakcji może spowodować utratę kontroli nad okrzesywarką co może spowodować poważne obrażenia. Nie należy polegać wyłącznie na elementach bezpieczeństwa wbudowanych w okrzesywarkę. Operator okrzesywarki powinien podjąć kilka kroków w celu zapobiegnięciu wypadkom i obrażeniom podczas pracy. Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia i/ lub nieprawidłowych procedur lub warunków obsługi i może go uniknąć przez podjęcie odpowiednich środków ostrożności podanych poniżej: Utrzymywać pewny uchwyt obu rąk z kciukami i palcami zamykającymi się wokół uchwytów okrzesywarki, pozycja ciała i ramion powinna pozwalać na przeciwstawienie się siłom powstającym podczas odbicia. Jeżeli zostaną podjęte odpowiednie środki ostrożności, to siły odbicia mogą być kontrolowane przez operatora. Nie należy pozwalać na swobodny ruch okrzesywarki. Stosować zamienniki prowadnicy i łańcucha tylko wyszczególnione przez producenta. Nieprawidłowy zamiennik prowadnicy i łańcucha może spowodować pęknięcie łańcucha i/ lub zjawisko odbicia. Przestrzegać instrukcji podanych przez producenta dotyczących ostrzenia i konserwacji łańcucha. Zmniejszenie głębokości rowka prowadnicy łańcucha może prowadzić do zwiększania prawdopodobieństwa wystąpienia zjawiska odbicia. Zabronione jest wystawianie okrzesywarki na działanie opadów atmosferycznych oraz użytkowanie jej w atmosferze podwyższonej wilgotności. Zabronione jest także użytkowanie okrzesywarki w atmosferze o zwiększonym ryzyku pożaru lub wybuchu. Podczas pracy należy unikać kontaktu z uziemionymi, przewodzącymi i nieizolowanymi przedmiotami, takimi jak rury, grzejniki czy chłodziarki. Podczas gdy narzędzie nie jest użytkowana, należy ją przechowywać w suchym, zamkniętym miejscu, niedostępnym osobom postronnym. Należy używać łańcucha tnącego przystosowanego do danego obciążenia. Nie stosować łańcuchów tnących przeznaczonych do lekkiej pracy, do pracy przy dużym obciążeniu. Podczas wymiany, napraw i regulacji łańcucha tnącego zawsze zakładać rękawice ochronne. Podczas transportu okrzesywarki należy się upewnić, że została ona odłączona od źródła zasilania. Okrzesywarki zasilane sieciowo należy odłączyć od gniazdka, od okrzesywarek zasilanych akumulatorowo należy odłączyć akumulator. Na prowadnicę z łańcuchem tnącym musi być założona osłona. Nie przenosić okrzesywarki zasilanej sieciowo trzymając ją za kabel zasilający. Nie odłącząć wtyczki od gniazdka ciągnąc za kabel zasilający. Należy unikać przypadkowego włączenia okrzesywarki. W przypadku przenoszenia okrzesywarki podłączonej do sieci lub z podłączonym akumulatorem należy palce trzymać z dala od włącznika zasilania. Zawsze zakładać odpowiednie, przylegające do ciała ubranie ochronne.

Pracować okrzesywarką zawsze trzymając ją obiema rękami. Podczas pracy zabezpieczyć luźne kawałki drewna, tak żeby uniemożliwić im ruch, na przykład przez umieszczenie w boźle. Należy unikać cięcia drewna umieszczonego na ziemi. Unikać obróbki drewna niezabezpieczonego przed przemieszczaniem się podczas cięcia. Podczas pracy nie trzymać uchwytów okrzesywarki powyżej ramion. Nie pracować okrzesywarką stojąc na drabinie. Przyjąć taką postawę podczas pracy, aby nie było potrzeby wyciągania rąk na pełną długość. Utrzymywać łańcuch w czystości. łańcuch musi być naostrzony i nasmarowany. Zapewni to wydajniejszą i bezpieczniejszą pracę. łańcuch można naostrzyć w wyspecjalizowanym serwisie. Przed każdym użyciem należy sprawdzić stan łańcucha. W przypadku stwierdzenia pęknięć, powyłamywanych zębów lub jakichkolwiek innych uszkodzeń należy, przed rozpoczęciem pracy, wymienić łańcuch na nowy. W przypadku stwierdzenia jakichkolwiek uszkodzonych lub zepsutych elementów okrzesywarki. Należy

PL

zaprzestać lub nie podejmować pracy. Uszkodzone elementy muszą zostać wymienione przed rozpoczęciem pracy. Okrzesywarkę należy użytkować zgodnie z przeznaczeniem, narzędzie służy tylko do cięcia drewna. Podczas pracy należy uważać na elementy metalowe lub kamienie, które mogą być w obrabianym drewnie. Należy stosować tylko oryginalne części zamienne. Nie stosowanie oryginalnych części zamiennych może zwiększyć ryzyko awarii i prowadzić do obrażeń ciała. Okrzesywarkę należy naprawiać tylko w autoryzowanych przez producenta serwisach. Stosujących oryginalne części zamienne. Pozwoli to zminimalizować ryzyko wypadków i uszkodzeń sprzętu.

OBSŁUGA PRODUKTU

Przygotowanie nożyc do pracy

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć nożyce od zasilania. Zdemontować akumulator z gniazda elektronarzędzia!

Przed pierwszym użyciem należy zamontować obie części narzędzia (II)

Upewnić się, że ostrza zostały zabezpieczone przez nasunięcie osłony prowadnicy. Odkręcić blokadę mocowania głowicy, a następnie wsunąć część z włącznikiem w szczelinę części z głowicą. Jeżeli w szczelinie części z głowicą będzie prawidłowo wsunięty element części z włącznikiem oznacza to, że można zabezpieczyć połączenie tych dwóch części zakręcając blokadę mocowania głowicy. Upewnić się, że części narzędzia nie rozłączą się podczas pracy. Przed podłączeniem narzędzia do zasilania należy sprawdzić ich stan techniczny. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie narzędzia do zasilania przed usunięciem uszkodzeń.

Czynności regulacyjne

Ustawienie długości narzędzia jest możliwe po odciągnięciu dźwigni blokady regulacji długości (VII), a następnie wyregulowaniu długości narzędzia i zaciśnięciu dźwigni blokady. Możliwa jest płynna regulacja długości narzędzia w zakresie pomiędzy ogranicznikami ruchu. Miedzy uchwytami znajduje się obejma, która umożliwia przymocowanie pomocniczej taśmy nośnej (VIII). Pozwala ona zmniejszyć obciążenie rąk trzymających maszynę, zwłaszcza podczas długotrwałej pracy. Zatrzask taśmy należy przełożyć przez otwór znajdujący się na górnej części obudowy maszyny. Taśmę należy przełożyć na skos przez korpus operatora i wyregulować jej długość w taki sposób, aby większość ciężaru maszyny opierała się na taśmie (XI).

Regulacją kąta głowicy tnącej (III)

Głowica tnąca narzędzia ma możliwość pochylenia w stosunku do rękojeści. Ułatwia to np. formowanie górnej części żywopłotu lub obcinanie gałęzi w przypadku okrzesywarki. Zmiana kąta głowicy tnącej jest możliwa po jednoczesnym naciśnięciu obu przycisków regulacji kąta głowicy, przytrzymaniu ich, a następnie zmianie kąta. Głowicę można zablokować w kilku pozycjach. Upewnić się, że głowica została zablokowana w nowym położeniu, a oba przyciski blokad wróciły do pozycji spoczynkowej.

Obracanie uchwytu tylnego (IV)

Uchwyt tylny ma możliwość obrotu w prawo lub w lewo. Aby obrócić uchwyt tylny należy wcisnąć i przytrzymać przycisk obrotu uchwytu tylnego, obrócić uchwyt w prawo lub w lewo, zwolnić przycisk. Obracając uchwyt po zwolnieniu przycisku regulacji kąta, zablokuje się w jednej z pozycji zaznaczonych na obudowie. Należy upewnić się, czy uchwyt został zablokowany w nowym położeniu, a przycisk obrotu wrócił do pozycji spoczynkowej.

Przygotowanie miejsca pracy

Przed przystąpieniem do pracy, należy odpowiednio przygotować jej miejsce tak, aby zminimalizować ryzyko wystąpienia zagrożeń, jakie towarzyszą pracy narzędziem. Należy się upewnić, że w miejscu pracy będą przebywały tylko osoby uprawnione. Z miejsca pracy należy mieć dobrą widoczność, dlatego należy zachować szczególną ostrożność przy pracy w trudnych warunkach terenowych np. na pochyłym terenie. Nie wolno rozpoczynać pracy podczas opadów atmosferycznych oraz w przypadku dużej wilgotności powietrza, np. mgły. Należy założyć odzież ochronną oraz środki ochrony osobistej. Należy unikać cięcia nożycami drutów, młodych drzew i belek drewnianych. Należy wziąć pod uwagę, że ścięte gałączki oraz resztki roślin spadając mogą odbić się od innych gałęzi lub zablokować się pomiędzy innymi gałęziami. Należy przygotować drogę ucieczki na wypadek zagrożenia spadającymi gałęziami lub resztkami roślin. Droga ucieczki powinna być wolna od przeszkód także w trakcie pracy. Jeżeli w trakcie pracy na drodze ucieczki pojawią się przeszkody, należy je usunąć przed podjęciem dalszej pracy. Ze względu na możliwość pracy na wysięgu należy upewnić się, że nożyce nie zetkną się z liniami energetycznymi, telefonicznymi itp. Przecięcie lub zaczepienie o taką linię może spowodować porażenie prądem elektrycznym.

Podłączanie narzędzia do zasilania (V)

Akumulator wsunąć w gniazdo zasilania stykami skierowanymi do wnętrza narzędzia oraz do góry, aż do momentu działania zatrzasków akumulatora. Upewnić się, że akumulator nie wysunie się podczas pracy. Odłączyć akumulator można przez naciśnięcie i przytrzymanie zatrzasku, a następnie wysunięcie akumulatora z gniazda zasilania.

Do zasilania narzędzia można użyć tylko wymienionych akumulatorów Li-Ion YATO 18 V: YT-82842, YT-82843, YT-82844 oraz YT-82845, które można ładować tylko za pomocą ładowarek YATO YT-82848 lub YT-82849. Zabronione jest użytkowanie innych akumulatorów o innym napięciu znamionowym i niepasujących do gniazda akumulatora narzędzia. Zabronione jest przerabianie gniazda i/lub akumulatora, aby je dopasować do siebie.

PL

Uruchamianie nożyc (VI)

Zdjąć osłonę z ostrzy nożyc. Chwycić nożyce oburącz jedną ręką za uchwyt przedni, drugą za uchwyt tylny. Upewnić się, że ostrza nie stykają się z żadnym przedmiotem i powierzchnią. Przesunąć kciukiem do przodu przycisk blokady włącznika elektrycznego znajdujący się w górnej części uchwytu tylnego. Nacisnąć włącznik elektryczny i przytrzymać go w tej pozycji. Przycisk blokady włącznika elektrycznego można zwolnić. Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pełne obroty oraz upewnić się, że ostrza płynnie pracują. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć narzędzie przez zwolnienie włącznika. Wyłączanie narzędzia odbywa się przez zwolnienie nacisku na włącznik. Po zatrzymaniu się ostrza, narzędzie należy odłączyć od zasilania i poddać konserwacji.

Praca nożycami

Nie należy pozwalać na pracę urządzenia na niskich obrotach lub podczas uruchamiania. Najbardziej efektywna praca jest, jeśli ścinanie odbywa się pełnymi szerokimi ruchami. Dla uzyskania większej efektywności można przechylić ostrza pod kątem 5 - 10° w kierunku cięcia (XII). Aby osiągnąć równą jedną wysokość żywopłotu, można posłużyć się żyłka rozciągniętą wzdłuż linii cięcia. Należy ścinać część żywopłotu znajdującą się powyżej żyłki. Możliwe jest pionowe cięcie żywopłotu. Zaleca się ciąć ruchami po łuku od dołu do góry, a następnie od góry do dołu aby wykorzystać obie strony ostrzy (XIII) Porady przydatne podczas pracy Należy się zadbać o równowagę i właściwą postawę podczas pracy. Zachować szczególną uwagę podczas pracy na śliskim, nachylonym lub nierównym podłożu. Podczas pracy należy stale obserwować ostrza. Nie należy przeprowadzać cięcia w miejscach pozostających poza zasięgiem wzroku.

Porady przydatne podczas pracy nożycami

Należy zadbać o równowagę i właściwą postawę podczas pracy. Zachować szczególną uwagę podczas pracy na śliskim, nachylonym lub nierównym podłożu. Podczas pracy należy stale obserwować ostrza. Nie należy przeprowadzać cięcia w miejscach pozostających poza zasięgiem wzroku. Przed rozpoczęciem pracy należy dokładnie obejrzeć miejsce pracy, usunąć wszystkie luźne gałęzie oraz pozostałości po poprzednim ścinaniu. Należy zachować szczególna ostrożność podczas obróbki wysokich żywopłotów. Przed rozpoczęciem pracy należy sprawdzić także druga stronę żywopłotu. Osłona przekładni nożyc nagrzewa się podczas pracy. W celu uniknięcia oparzenia należy unikać kontaktu z osłoną przekładni. Podczas pracy należy stosować regularne przerwy. Urządzenie podczas pracy emituje hałas oraz drgania, które mają wpływ na operatora sprzętu. Stosowanie regularnych przerw oraz środków ochrony osobistej takich jak rękawice, ochronniki słuchu oraz ochrona oczu pozwala zredukować wpływ pracy urządzenia na kondycję operatora. Należy przystępować do pracy będąc zdrowym i w dobrej kondycji. W przypadku wystąpienia nudności, bólu głowy, zaburzenia widzenia (np. zmniejszone pole widzenia) problemów ze słuchem, zawrotów głowy należy natychmiast zaprzestać pracy urządzeniem.

W przypadku zacięcia nożyc w trakcie pracy należy nożyce natychmiast wyłączyć za pomocą włącznika i odłączyć akumulator, poczekać do całkowitego ostygnięcia elementów nożyc, a następnie przystąpić do usunięcia przyczyny zacięcia. Jeżeli w trakcie zacięcia jakikolwiek element ostrzy lub osłon ulegnie uszkodzeniu lub odkształceniu należy go wymienić bądź naprawić, przed rozpoczęciem pracy.

Konserwacja i przechowywanie nożyc

Uwaga! Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy odłączyć nożyce od zasilania. Narzędzia zasilane sieciowo należy odłączyć od gniazdka, od narzędzi zasilanych akumulatorowo należy odłączyć akumulator. Po każdym użyciu należy dokonać przeglądu stanu narzędzia ze szczególnym uwzględnieniem drożności otworów wentylacyjnych. Należy sprawdzić ułożenie wszystkich elementów narzędzia. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić stan ostrzy. Oczyścić je za pomocą szczotki, a następnie zakonserwować za pomocą środka smarnego w sprayu. Nadmiar środka smarnego należy wytrzeć. W przypadku zauważenia jakichkolwiek uszkodzeń lub stępienia ostrzy należy je wymienić w autoryzowanym punkcie serwisowym. Zabronione jest używanie nożyc z uszkodzonymi ostrzami. Należy dbać, aby ostrza były zawsze nasmarowane. Zapobiegnie to pojawianiu się rdzy, która obniża wydajność narzędzia, a także może zwiększyć ryzyko wystąpienia urazów. Luz pomiędzy ostrzami powinien wynosić pomiędzy 0,2 a 0,4 mm, mierzone w miejscu skręcenia ostrzy śrubą. Fabrycznie ostrza są naostrzone w celu osiągania optymalnej wydajności pracy, ale w wyniku pracy ulegają stępieniu. Przed rozpoczęciem każdej pracy należy ocenić stan ostrzy. Jeżeli zostaną zaobserwowane zaokrąglenie górnej krawędzi ostrzy lub zniknięcie zaokrąglenia dolnej części ostrza, należy ostrza naostrzyć (XIV). Ostrzenia należy dokonać w autoryzowanym serwisie producenta. Przed rozpoczęciem przechowywania nożyc przez dłuższy czas należy ostrza spryskać za pomocą środka konserwującego lub rozprowadzić go po ostrzach za pomocą pędzła. Nadmiar środka konserwującego należy usunąć dopiero bezpośrednio przed przystąpieniem do pracy. Taka konserwacja zmniejszy ryzyko rdzewienia ostrzy. Obudowę narzędzia należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Narzędzie należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączone od sieci elektrycznej. Narzędzie należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.

Przygotowanie okrzesywarki do pracy

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć okrzesywarkę od zasilania. Zdemonto- wać akumulator z gniazda elektronarzędzia!

PL

Przed pierwszym użyciem należy zamontować prowadnicę i łańcuch tnący. Montaż ze względu na bezpieczeństwo należy przeprowadzać w rękawicach ochronnych. Obracać pokrętło blokujące panel boczny, w stronę wskazywaną przez strzałkę opatrzoną symbolem otwartej kłódki tak długo, aż panel zostanie zdemontowany z głowicy okrzesywarki (IX).

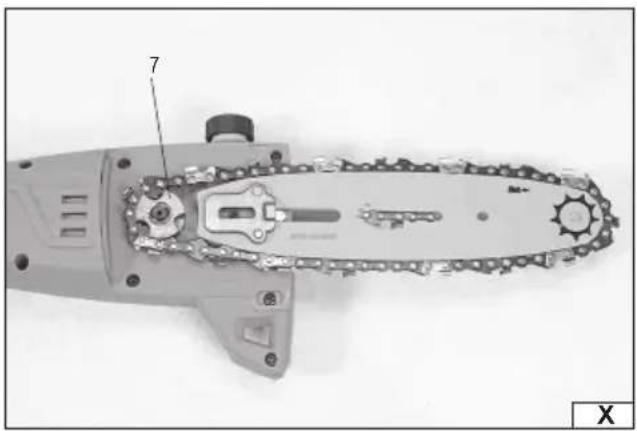

Zamontować prowadnicę i łańcuch w sposób pokazany na zdjęciu (X). Upewnić się, że łańcuch i prowadnica zostały założone we właściwym kierunku. Kształt i kierunek ogniw widoczny na obudowie pilarki powinien odpowiadać kształtowi i kierunkowi ogniw łańcucha. Jeżeli na ogniwach łańcucha jest widoczne oznaczenie kierunku ruchu łańcucha, to powinno mieć ono ten sam kierunek co oznaczenie na obudowie i prowadnicy. Należy upewnić się, że łańcuch trafił w szczelinę prowadnicy oraz w zęby na kole napędowym. Następnym krokiem jest założenie oraz dokręcenie panelu bocznego. W tym celu, należy zaczepy panelu bocznego wsunąć w obudowę głowicy okrzesywarki, a następnie dokręcić pokrętło blokujące w stronę wskazywaną przez strzałkę opatrzoną symbolem zamkniętej klódki. Jednak tak, aby nie zablokować możliwości ruchu prowadnicy. Za pomocą pokrętła napięcia łańcucha należy wyregulować nacią łańcucha. Dokręcić pokrętło blokujące. Sprawdzić nacią łańcucha. W tym celu należy położyć okrzesywarkę i unieść ją trzymając za środkową część łańcucha (XV). Podczas tej próby łańcuch w miejscu trzymania powinien się unieść ponad prowadnicę w zakresie widocznym na ilustracji. Jeśli łańcuch jest naciągnięty zbyt mocno lub zbyt słabo, należy poluzować nieco pokrętło blokady i ustawić ponownie stopień napięcia łańcucha. Stan napięcia łańcucha należy sprawdzać także, co 10 minut pracy. Zabezpieczyć zamontowaną prowadnicę z łańcuchem za pomocą osłony, a następnie połączyć obie części okrzesywarki. Odkręcić blokadę mocowania głowicy, a następnie wsunąć część z włącznikiem w szczelinę części z głowicą. Jeżeli w szczelinie części z głowicą będzie prawidłowo wsunięty element części z włącznikiem oznacza to, że można zabezpieczyć połączenie tych dwóch części zakręcając blokadę mocowania głowicy. Upewnić się, że części okrzesywarki nie rozłączą się podczas pracy.

Przed podłączeniem okrzesywarki do zasilania należy sprawdzić stan techniczny narzędzia. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie okrzesywarki do zasilania przed usunięciem uszkodzeń.

Uzupełnianie oleju

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć okrzesywarkę od zasilania. Narzędzia zasilane sieciowo należy odłączyć od gniazdka, od okrzesywarek zasilanych akumulatorowo należy odłączyć akumulator. Do smarowania łańcucha i mechanizmów okrzesywarki należy stosować tylko olej przeznaczony do takich zastosowań. Do smarowania nie można stosować zużytego oleju silnikowego. Nie spełnia on swojego zadania, co może prowadzić do uszkodzenia mechanizmu okrzesywarki. Upewnić się, że w pojemniku jest olej smarujący. Okrzesywarkę położyć na poziomej powierzchni, sprawdzić wskaźnik oleju. Poziom oleju nie może być niższy niż wskazanie minimalnej ilości. Jeżeli nie ma takiego wskaźnika, za poziom odniesienie należy przyjąć dolną krawędź wskaźnika ilości oleju. Zabronione jest użytkowanie okrzesywarki bez napełnio-nego zbiornika oleju. Grozi to uszkodzeniem łańcucha, prowadnicy oraz mechanizmów okrzesywarki. Zaleca się, aby uruchamia-nie i praca okrzesywarką odbywała się, co najmniej 3 metry od miejsca uzupełniania oleju. Uzupełnianie oleju należy prowadzić z dala od źródeł ognia i ciepła. W celu uzupełnienia oleju należy odkręcić korek zbiornika oleju, włać olej do zbiornika, tak aby poziom oleju zrównał się ze znacznikiem wskazującym maksymalny poziom oleju lub górną krawędzią wskaźnika poziomu oleju, następnie mocno i pewnie zakręcić korek zbiornika. W przypadku rozlania oleju należy dokładnie powycierać jego resztki przed podłączeniem okrzesywarki do zasilania.

Uruchamianie okrzesywarki (VI)

Zdjąć osłone z prowadnicy i łańcucha. Chwycić okrzesywarkę oburącz jedną ręką za uchwyt przedni, drugą za uchwyt tylny. Upewnić się, że prowadnica i łańcuch nie stykają się z żadnym przedmiotem i powierzchnią. Przesunąć kciukiem do przodu przycisk blokady włącznika elektrycznego znajdujący się w górnej części uchwytu tylnego. Nacisnąć włącznik elektryczny i przytrzymać go w tej pozycji. Przycisk blokady włącznika elektrycznego można zwolnić. Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pełne obroty oraz upewnić się, że ostrza płynnie pracują. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć narzędzie przez zwolnienie włącznika. Wyłączanie narzędzia odbywa się przez zwolnienie nacisku na włącznik. Po zatrzymaniu się łańcucha narzędzia należy odłączyć od zasilania i poddać konserwacji.

Praca okrzesywarką

Osoby, które mają zamiar pracować po raz pierwszy okrzesywarką powinny przed rozpoczęciem pracy zasięgnąć porady na temat pracy i bezpieczeństwa od wykwalifikowanego operatora okrzesywarki. Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia narzędzia w stronę operatora. Okrzesywarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natrafi na opór. Aby zminimalizować to ryzyko należy: Zwracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (XVI). Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Do ciętego drewna przykładać tylko już uruchomioną okrzesywarkę. Nie uruchamiać okrzesywarki po uprzednim przyłożeniu jej do obrabianego drewna. Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia okrzesywarki (XVII). Zawsze, podczas pracy, należy trzymać narzędzie za pomocą obu rąk. Upewnić się, ze łańcuch jest zawsze naostrzony i właściwie napięty. Przy odcinaniu gałęzi i konarów nie należy ich ciąć od razu przy samym pniu, ale najpierw w odległości około 15 cm od pnia. Należy wykonać dwa nacięcia na głębokość równą 1/3 średnicy gałęzi w odległości około 8 cm od siebie. Jedno nacięcie od dołu, drugie od góry. Następnie naciąć gałąż tuż przy pniu na głębokość równą 1/3 średnicy gałęzi. Dokończyć ciecie tnąc gałąż tuż przy pniu od góry. Nie wolno odcinać gałęzi tnąc od dołu (XVIII). W przypadku zaklinowania się okrzesywarki podczas przecinania drewna, nigdy nie wolno jej zostawiać z uruchomionym silnikiem w tej pozycji. Należy wyłączyć silnik narzędzia, odłączyć narzędzie od zasilania i za pomocą klinów wydobyć okrzesywarkę z zacięcia. Stosowanie okrzesywarki do formowania żywopłotu lub ścinania krzaków jest

PL

zabronione. Nie wolno dotykać głowica tnącą, łańcuchem oraz prowadnica ziemi ani dopuścić do zabrudzenia narzędzia ziemia.

Konserwacja i przechowywanie okrzesywarki

Uwaga! Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy odłączyć narzędzie od zasilania. Narzędzia zasilane sieciowo należy odłączyć od gniazdka, od narzędzi zasilanych akumulatorowo należy odłączyć akumulator. Po każdym użyciu należy dokonać przeglądu stanu narzędzia ze szczególnym uwzględnieniem drożności otworów wentylacyjnych. Należy sprawdzić ułożenie wszystkich elementów narzędzia. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić napięcie i stan łańcucha. W przypadku zauważenia jakichkolwiek uszkodzeń łańcucha należy go wymienić na nowy. Zabronione jest używanie narzędzia z uszkodzonym łańcuchem! Zbyt luźny łańcuch może spaść z prowadnicy, co może spowodować obrażenia operatora. łańcuch musi być też właściwie naostrzony, ponieważ wymaga to odpowiedniego doświadczenia i narzędzi, zalecane jest, aby ostrzenie przeprowadzić w specjalistycznym serwisie. Należy uzupełnić braki oleju w zbiorniku. Obudowę narzędzia należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Narzędzie należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączone od sieci elektrycznej. Uwaga! Podczas przechowywania narzędzia może wydobywać się niewielka ilość oleju z systemu smarowania łańcucha, jest to normalny objaw i nie ma wpływu na poziom oleju w zbiorniku oraz nie jest objawem uszkodzenia. Narzędzie należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki.

PL

Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (XIX), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (XIX). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora. Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0525/YT-828390/EC/2025

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Akumulatorowe wielofunkcyjne narzędzie ogrodowe; nr kat. YT-828390, YT-828391

Okrzesywarka: 18 V d.c.; 200 mm; 2500 min ^-1 ; 4,5 m/s

Nożyce do żywopłotu: 18 V d.c.; 415 mm; 1500 min ^-1

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 + A11:2022

EN 62841-4-2:2019 + A1:2022 + A11:2022

EN ISO 11680-1:2021

EN IEC 55014-1:2021

EN IEC 55014-2:2021

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2025.05.29

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)(miejsce i da

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0525/YT-828390/EC/2025

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Akumulatorowe wielofunkcyjne narzędzie ogrodowe; nr kat. YT-828390, YT-828391

Okrzesywarka: 18 V d.c.; 200 mm; 2500 min ^-1 ; 4,5 m/s

Nożyce do żywopłotu: 18 V d.c.; 415 mm; 1500 min ^-1

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności:

Wewnętrzna kontrola produkcji

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 88,0 dB(A) - okrzesywarka

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 89,6 dB(A) - nożyce do żywopłotu

Gwarantowany poziom mocy akustycznej urządzenia: 98 dB(A)

inne dyrektywy, których wymagania spełnia urządzenie:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Wrocław, 2025.05.29

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)(miejsce i dat

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0525/YT-828390/EC/2025

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0525/YT-828390/EC/2025
