INSTRUKCJA OBSŁUGI YT-85545 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

PL

1. kosiarka
2. kółka
3. uchwyt górny
4. uchwyt dolny
5. śruby i nakrętki uchwytu
6. dźwignia przepustnicy
7. dźwignia hamulca bezpieczeństwa silnika
8. dźwignia załączania napędu
9. kosz
10. silnik
11. zbiornik paliwa
12. wlew paliwa
13. fi ltr powietrza
14. wlew oleju
15. świeca zapłonowa
16. linka startowa
17. osłona ostrza
18. ostrze
19. dźwignia regulacji wysokości koszenia
20. osłona do mulczowania
21. osłona wyrzutu bocznego

EN

Przeczytać instrukcję

Używać ochrony słuchu

Używaj gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Strzec się wyrzucanych przedmiotów

Pozostawać z dala od osób postronnych

Wyłączyć silnik i wyciągnąć przewody świec zapłonowych przed rozpoczęciem czynności obsługowych lub naprawczych

Zachować odległość o obracających się części.

Uwaga - Nie dotykać obracającego się noża!

Nie dotykać elementów maszyny zanim wszystkie jej zespoły zatrzymają się

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Kosiarka spalinowa jest maszyną napędzaną za pomocą silnika spalinowego. Kosiarka służy do skracania trawy na trawnikach o znacznej powierzchni. Regulacja wysokości cięcia trawy umożliwia wszechstronne zastosowanie. Prawidłowa, niezawodna i bezpieczna praca urządzenia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy maszyną należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania maszyny niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie maszyny niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

WYPOSAŻENIE

Kosiarka dostarczana jest w stanie kompletnym, ale przed pierwszym użyciem wymagany jest montaż. Wraz z produktem YT-85533 dostarczane są: akumulator oraz stacja ładująca (ładowarka).

DANE TECHNICZNE

Parametr	Jednostka miary	Wartość
Numer katalogowy YT-85520	YT-85521 Y	YT-85525 YT-855	28 YT-85532 YT	YT-85533 YT-855	37 YT-85545
Ilość cylindrów 1 1 1 1 1 1 1	1
Ilość taktów 4 4 4 4 4 4 4 4
Rodzaj paliwa		Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10	Benzyna bezołowiowa E10
Rodzaj oleju SAE 15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE	15W-40 SAE
Pojemność silnika [cm]	^3 ] 123	123 139 196 196	6 224 224 196
Moc maksymalna [kW] 2,1 2,1 2,4 3,5 3,5	4,5 4,5 3,5
Obroty maksymalne [min]	^-1 ]	2800	2800	2800	2800	2800	2800	2800	2800
Chłodzenie		Powietrzem	Powietrzem	Powietrzem	Powietrzem	Powietrzem	Powietrzem	Powietrzem	Powietrzem
Rodzaj rozruchu		Ręczny	Ręczny	Ręczny	Ręczny	Ręczny	Ręczny, elektryczny	Ręczny	Ręczny
Rodzaj napędu		Ręczny	Samobieżny	Samobieżny	Samobieżny	Samobieżny	Samobieżny	Samobieżny	Samobieżny
Pojemność zbiornika paliwa	[1]	0,9 0,9 0,9	1,0 1,0 1,2 1,2	1,0
Pojemność zbiornika oleju	[1]	0,5	0,5	0,5	0,6	0,6	0,6	0,6	0,6
Typ świecy zapłonowej		F7RTC	F7RTC	F7RTC	E7RTC	E7RTC	F7RTC	F7RTC	E7RTC
Typ filtra powietrza		T323	T323	T323	T320	T320	T450	T450	T320
Maksymalna szerokość cięcia trawy	[mm] 410	410 460 510 530	530 560 530
Średnica kół przednich, tylnych	["/mm]	6 / 155,6 / 155	6 / 155,8 / 200	7 / 178,10 / 247	8 / 200,11 / 275	8 / 200,11 / 275	8 / 200,11 / 275	8 / 200,11 / 275	8 / 200,11 / 275
Pojemność kosza na trawę	[1]	40	40	62	62	62	62	62	62
Wysokość koszenia	[mm]	25 - 70	25 - 75	25 - 75	25 - 75	25 - 75	25 - 75	30 - 90	30 - 80
Masa	[kg]	19,7	21,1	33,6	36,2	37	37	38,5	37
Poziom drgań	[m/s2]	4,832 ± 1,5	4,832 ± 1,5	7,618 ± 1,5	5,177 ± 1,5	4,067 ± 1,5	4,6 ± 1,5	6,61 ± 1,5	5,165 ± 1,5
Poziom hałasu
ciśnienie akustyczne	[dB(A)]	82,2 ± 3	82,2 ± 3	81 ± 3	80,1 ± 3	83,0 ± 3	90,5 ± 2,5	84,5 ± 3	90,7 ± 3
moc akustyczna	[dB(A)]	93,78 ± 1,61	93,78 ± 1,61	94,46 ± 0,93	94,62 ± 1,17	95,35 ± 1,69	95,5 ± 2,5	95,7 ± 2,46	95,35 ± 1,69

INSTRUKCJE BEZPIECZEŃSTWA

WAŻNE!

PRZED UŻYTKOWANIEM NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI

POZOSTAWIC DO PRZYSZŁEGO WYKORZYSTANIA

Instruktaż

Przeczytać dokładnie instrukcję. Zapoznać się z układami sterowniczymi i prawidłowym użytkowaniem narzędzia. W przypadku

PL

przekazywania maszyny kolejnej osobie należy dołączyć do niej instrukcję obsługi. Maszyna zawsze powinna być użytkowana zgodnie z zaleceniami zawartymi w instrukcji obsługi.

Nie pozwalać urządzenia obsługiwać dzieciom i osobom niezapoznanym z instrukcją obsługi maszyny.

Nie kosić, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe, są w pobliżu. Przed rozpoczęciem pracy należy wyznaczyć strefę bezpieczeństwa, do której nie będą miały wstępu osoby postronne i zwierzęta domowe. Należy zachować przestrzeń o promieniu, co najmniej pięciu metrów od pracującej kosiarki.

Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenie wobec innych osób lub otoczenia.

Przygotowanie

Podczas pracy zawsze nosić solidne obuwie i długie spodnie, nie pracować z bosymi stopami lub w sandałach.

W czasie pracy należy używać indywidualne środki ochrony, takie jak gogle ochronne i ochronniki słuchu. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała.

Utrzymywać włosy, odzież i rękawice robocze z dala od ruchomych części maszyny. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części maszyny i zostać pochwycone, co może być przyczyną poważnych urazów.

Należy unikać zniszczonego ubrania, które jest zbyt luźne lub które ma zwisające paski lub tasiemki. Luźne części odzieży mogą zostać pochwycone przez ruchome elementy maszyny, co może być przyczyną urazów.

Sprawdzić dokładnie teren, na którym urządzenie będzie pracować i usunąć wszelkie kamienie, gałęzie, druty, kości, zabawki i inne obce przedmioty. Pochwycone przedmioty mogą spowodować uszkodzenie maszyny, mogą też zostać wyrzucone z dużą prędkością co stanowi zagrożenie dla operatora oraz otoczenia.

Przed włączeniem maszyny należy usunąć wszelkie klucze i inne narzędzia, które zostały użyte do regulacji. Klucz pozostawiony na obracających się elementach maszyny, może prowadzić do poważnych obrażeń ciała.

Przed użyciem należy zawsze sprawdzić, czy ostrza i śruby mocujące nie są zużyte lub uszkodzone. Należy wymienić zużyte ostrza i śruby przed rozpoczęciem pracy. Należy także sprawdzić czy połączenia śrubowe nie poluzowały się. Dokręcić poluzowane śruby.

Użytkowanie

Nie pracować maszyną w pomieszczeniach zamkniętych oraz w ograniczonej przestrzeni gdzie mogą się gromadzić opary niebezpiecznego tlenku węgla (czadu). Spaliny i opary paliwa są toksyczne. Zatrucie nimi może prowadzić do wypadków i spowodować poważne obrażenia, a nawet śmierć.

Nie pracować będąc zmęczonym lub pod wpływem leków czy alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała.

Kosić tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie kosić w trakcie deszczu. Jeśli to możliwe należy unikać koszenia mokrej trawy.

Należy się upewnić, że nogi zawsze stoją pewnie na pochyłościach.

Utrzymywać równowagę. Przez cały czas utrzymywać odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad maszyną w przypadku niespodziewanych sytuacji podczas pracy.

Z kosiarka nie wolno biegać, tylko chodzić. Zachować szczególną ostrożność, przy zmianie kierunku jazdy na zboczu. Nie kosić na nadmiernie pochylonych zboczach. Podczas koszenia na zboczach poruszać się w poprzek zbocza, nigdy w górę lub w dół. Zwracać szczególna uwagę przy cofaniu lub ciągnięciu kosiarki w stronę operatora.

Należy wyłączyć silnik, jeżeli urządzenie ma być przechylane podczas przemieszczania go po innych powierzchniach niż trawiaste. Oraz gdy jest transportowane do i z miejsca koszenia.

Nie wolno używać kosiarki z uszkodzonymi lub nie zamontowanymi osłonami i obudowami. Nie wolno używać kosiarki bez dołączonych osłon i pojemnika na trawę lub prawidłowo zamontowanych akcesoriów.

Włącać silnik zgodnie z instrukcją, zwracać uwagę, czy stopy są z dala od ostrzy.

Nie przechylac urządzenia podczas włączania silnika. Z wyjątkiem, gdy wymaga ona przechylenia podczas uruchamiania. W takim przypadku nie przechylac więcej, niż jest to konieczne i podnosić tylko tą część, która jest z dala od operatora. Przed uruchomieniem upewnić się, że obie ręce są prawidłowo usytuowane.

Nie trzymać rąk i stóp w pobliżu obracających się części. Pilnować, aby otwór wyrzutowy przez cały czas nie był zapchany.

Nie podnosić ani nie przenosić urządzenia z włączonym silnikiem.

Zatrzymać silnik kosiarki:

- za każdym razem, gdy zajdzie potrzeba odejścia od urządzenia

- przed uzupełnieniem paliwa lub oleju silnikowego

- przed czyszczeniem wylotu

- przed czyszczeniem, sprawdzeniem, wymianą akcesoriów lub naprawą urządzenia

- zmianą wysokości koszenia

- po uderzeniu obcym przedmiotem. Sprawdzić czy kosiarka nie jest uszkodzona i w razie potrzeby dokonać naprawy, przed ponownym uruchomieniem

- jeżeli urządzenie zaczyna nadmiernie drgać (sprawdzić natychmiast)

UWAGA! Po wyłączeniu silnika ostrze wiruje jeszcze jakiś czas. Odczekać do zatrzymania ostrza.

PL

Jeżeli maszyna zaczyna nadmiernie drgać:

• sprawdzić pod kątem uszkodzenia,
• wymienić lub naprawić każdą uszkodzoną część,
• sprawdzić i dokręcić poluzowane części.

Konserwacja i przechowywanie

Ostrzeżenie! Odłączyć świecę zapłonową przed regulacją, wymianą akcesoriów lub przechowywaniem maszyny. Pozwoli to na uniknięcie przypadkowego włączenia maszyny.

Utrzymywać w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.

Nie przechowywać kosiarki z paliwem w zbiorniku.

Sprawdzać często pojemnik na trawę, czy nie jest zużyty lub uszkodzony.

Wymieniać, w celu zachowania bezpieczeństwa, zużyte lub uszkodzone części.

Zachować ostrożność podczas regulacji urządzenia, aby uniknąć dostania się palców między poruszające się noże, a stałe części kosiarki.

Nie odłącać i nie modyfikować osłon oraz elementów bezpieczeństwa maszyny. Niewłaściwe działanie osłon i elementów bezpieczeństwa maszyny może być przyczyną wypadków.

Używać tylko oryginalnych części zamiennych i wyposażenia. Zastosowanie nieodpowiedniego wyposażenia może prowadzić do uszkodzenia maszyny i/łub poważnych obrażeń.

Upewnić się, że są stosowane noże właściwego typu.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Zalecane paliwo, benzyna bezołowiowa E10, o liczbie oktanowej co najmniej 95.

Należy używać paliwa i oleju wolnego od wszelkich zanieczyszczeń, oraz przeznaczonego do silników czterosuwowych. Zaleca się używać produktów wysokiej jakości. Przedłuży to żywotność silnika.

Regularnie kontrolować poziom oleju w silniku. Użytkowanie kosiarki ze zbyt niskim poziomem oleju lub jego brakiem może doprowadzić do jej uszkodzenia a nawet pożaru.

Przed rozpoczęciem pracy upewnić się, że kosiarka jest prawidłowo zmontowana.

Nie wolno narażać maszyny na działanie wilgoci. Nie używać kosiarki w czasie opadów oraz w przypadku gdy występuje ryzyko wyładowań atmosferycznych. Nie używać jej w wilgotnym i mokrym otoczeniu.

Przed używaniem maszyny zaleca się poprosić sprzedawcę lub specjalistę o zademonstrowanie, w jaki sposób bezpiecznie i efektywnie użytkować maszynę.

Nie wolno modyfikować maszyny w jakikolwiek sposób. Nie wolno stosować zamienników ostrzy innych niż oryginalne.

Do pracy zawsze należy przystępować w odzieży roboczej, rękawicach, pełnym obuwiu i okularach ochronnych zabezpieczających przed zagrożeniami mechanicznymi.

Jeżeli w czasie pracy zachowanie kosiarki wydaje się podejrzane (zwiększone wibracje, hałas, zapach itp.) należy natychmiast wyłączyć kosiarkę i przekazać ją do zakładu naprawczego.

Po wymianie ostrza, przed ponownym uruchomieniem kosiarki, należy upewnić się, że ostrze obraca się swobodnie i bez przeszkód. Ostrze musi być dokładnie wyważone przed montażem.

Należy regularnie konserwować i utrzymywać kosiarkę w czystości.

Do napraw i konserwacji należy używać jedynie oryginalnych części zamiennych.

Otwory wentylacyjne silnika muszą być zawsze drożne i czyste.

Nie uruchamiać kosiarki w zamkniętych lub pomieszczeniach bez wentylacji. Gazy wylotowe zawierają szkodliwe dla zdrowia substancje i nie wolno ich wdychać.

Trzeba okresowo sprawdzać system doprowadzenia paliwa. W przypadku zauważania przecieków, należy oddać urządzenie do naprawy w autoryzowanym serwisie producenta.

Przed rozpoczęciem koszenia należy poczekać, aż silnik osiągnie obroty znamionowe.

Nie wolno dopuścić do stanu, kiedy podczas pracy silnika, skończy się paliwo!

Nie wolno zakrywać wlotów i wylotów wentylacyjnych. Nawet, gdy kosiarka nie pracuje.

Przed transportem kosiarki, koniecznie trzeba opróżnić zbiornik paliwa.

Nie wolno dotykać powierzchni silnika, które nagrzewają się podczas pracy, grozi to poparzeniem.

Paliwo jest wysoce łatwopalne! Nie napełniać zbiornika paliwa w trakcie pracy urządzenia. Nie uzupełniać paliwa w pobliżu otwartego ognia. Nie rozlewać paliwa. W przypadku rozlania paliwa, przed uruchomieniem kosiarki dokładnie osuszyć rozlane paliwo. Mocno i pewnie dokręcać korek wlewu paliwa.

W przypadku pozostawiania kosiarki bez nadzoru, należy wyłączyć silnik i poczekać, aż ostrze przestanie wirować.

W żaden sposób nie modyfikować silnika i innych mechanizmów kosiarki.

Nie wolno używać kosiarki bez prawidłowo zamontowanego filtra powietrza.

W kosiarkach wyposażonych w mechanizm samobieżny upewnić się, że jest on wyłączony przed uruchomieniem lub konserwacja kosiarki.

PL

MONTAŻ KOSIARKI

Przygotowanie do montażu

Produkt należy wypakować z opakowania i usunąć wszystkie elementy opakowania. Zaleca się zachować opakowanie, które może być przydatne w trakcie transportu lub przechowywania produktu.

Sprawdzić czy żadna z części produktu nie uległa uszkodzeniu w trakcie transportu, wszelkie zaobserwowane uszkodzenia np. pęknięcia lub odkształcenia, dyskwalifikują produkt z dalszego użytku do czasu ich naprawy lub wymiany uszkodzonych części.

Zaleca się wszystkie części ułożyć na płaskim, twardym i czystym podłożu.

Podczas montażu należy stosować środki ochrony osobistej, takie jak rękawice ochronne, osłonę oczu oraz strój ochronny.

Montaż uchwytu

Włożyć dolną część uchwytu w zaczepy w korpusie kosiarki i zamocować za pomocą śrub oraz nakrętek (II).

Do mocowania dolnej części uchwytu użyć śrub oraz nakrętek sześciokątnych lub motylkowych, których wymagana ilość może się różnić w zależności od modelu.

Do dolnej części uchwytu przymocować część górną, za pomocą śrub oraz nakrętek motylkowych (III).

W przypadku modeli wyposażonych w półkę z uchwytem na kubek lub dodatkowymi elementami sterującymi należy ja zamonto-wać do górnego uchwytu za pomocą śrub mocujących (IV).

Linki zamocować do uchwytu za pomocą spinek. Zwrócić uwagę na poprawne prowadzenie linek. Upewnić się, że wszelkie linki i przewody przebiegają bez zagięć i zgnieceń.

Montaż koła przedniego (YT-85545)

W modelu trójkołowym należy zamontować ramę z przednim kołem do otworów znajdujących się w przedniej części kosiarki przy użyciu śrub oraz nakrętek mocujących (V). Uchwyt przedniego koła wyposażony jest w otwory umożliwiające zamocowanie koła za pomocą osi i nakrętki motylkowej na jednym z 6 poziomów, co przekłada się na ustawienie wysokości koszenia z przodu maszyny (V).

Montaż kosza

Upewnić się, że zaczepy poszycia kosza są prawidłowo nałożone na pręt wokół otworu włotowego kosza (VI).

Podnieść pokrywę wyrzutu tylnego,

Uwaga! W przypadku modeli wyposażonych w funkcję mulczowania, przed montażem kosza należy zdemontować osłonę do mulczowania (VIII).

Podnieść pokrywę wyrzutu tylnego.

Stelaż z workiem założyć na występy z tyłu obudowy kosiarki (VII).

Opuścić pokrywę na stelaż kosza.

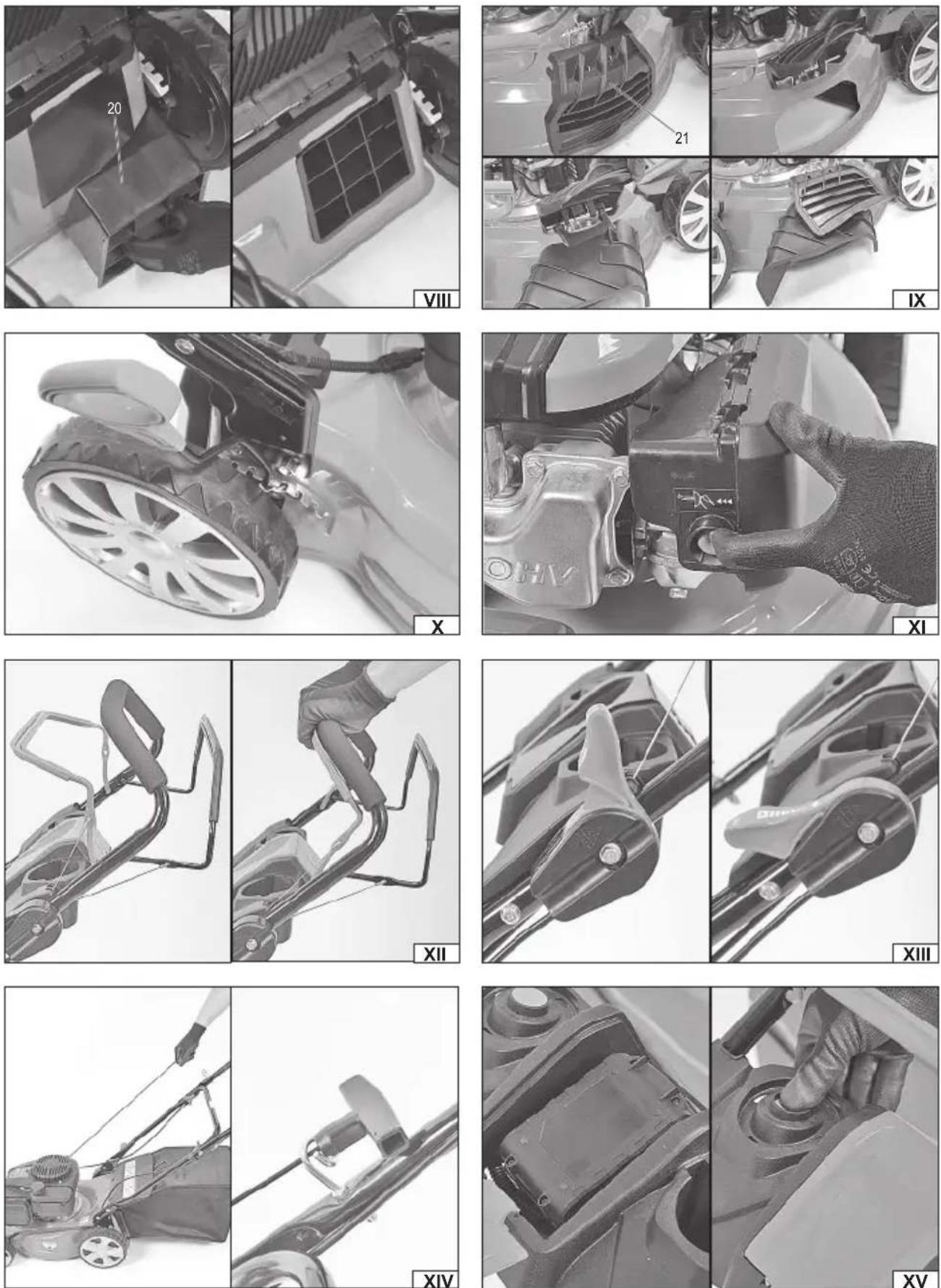

Mulczowanie (VIII)

Ostrzeżenie! Jeżeli zajdzie potrzeba montażu akcesoriów w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża, odłączyć przewód świecy zapłonowej i dopiero przystąpić do czynności związanych z montażem. Przypadkowe uruchomienie pracy noża w trakcie montażu może skutkować poważnymi obrażeniami.

Mulczowanie polega ścięciu trawy, rozdrobnieniu jej, a następnie pozostawieniu na trawniku jako naturalnej warstwy ochronnej. Funkcja mulczowania dostępna jest w modelach wyposażonych w osłone do mulczowania.

W celu ustawienia kosiarki w tryb mulczowania należy upewnić się, ze okno wyrzutu bocznego jest zakryte pokrywą, a w oknie wyrzutu tylnego znajduje się osłona do mulczowania. Kosz należy zdemontować, a okno tylnego wyrzutu zasłonić pokrywą.

Montaż wyrzutu bocznego (IX)

Ostrzeżenie! Jeżeli zajdzie potrzeba montażu akcesoriów w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża, odłączyć przewód świecy zapłonowej i dopiero przystąpić do czynności związanych z montażem. Przypadkowe uruchomienie pracy noża w trakcie montażu może skutkować poważnymi obrażeniami.

W modelach wyposażonych w okno wyrzutu bocznego istnieje możliwość zamontowania wyrzutu bocznego. W tym celu należy unieść dźwignię blokady pokrywy okna, podnieść pokrywę okna wyrzutu bocznego oraz zamontować osłonę, a następnie opuścić na nią pokrywę. Zapewni to utrzymanie osłony na miejscu.

Uwaga! W oknie wyrzutu tylnego należy zamontować osłonę do mulczowania. Kosz należy zdemontować, a okno tylnego wyrzutu zasłonić pokrywą.

Ostrzeżenie! Jeżeli zajdzie potrzeba montażu akcesoriów w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża, odłączyć przewód świecy zapłonowej i dopiero przystąpić do czynności związanych z montażem. Przypadkowe uruchomienie pracy noża w trakcie montażu może skutkować poważnymi obrażeniami.

OBSŁUGA KOSIARKI

Przygotowanie miejsca pracy

Przed rozpoczęciem pracy należy pousuwać wszystkie widoczne kamienie, korzenie, druty i inne przeszkody, które mogą zostać pochwycone przez wirujące noże i doprowadzić do uszkodzenia maszyny. Szczególną uwagę należy zwrócić na przewody elektryczne, aby nie znalazły się w strefie pracy. Pozostawienie przewodów elektrycznych w strefie pracy może doprowadzić w wyniku kontaktu z wirującymi nożami kosiarki do porażenia prądem elektrycznym, a nawet śmierci.

Przygotowanie do pracy

Przed rozpoczęciem pracy należy sprawdzić, czy maszyna nie jest uszkodzona, jest prawidłowo zmontowana oraz czy wszystkie elementy zabezpieczające są prawidłowo zamocowane. W przypadku stwierdzenia, że maszyna jest niekompletna lub posiada uszkodzenia zabrania się dalszej pracy!

UWAGA! Do silnika została włana tylko taka ilość oleju, jaka jest potrzebna do konserwacji silnika. Przed pierwszym uruchomieniem należy uzupełnić olej do wymaganego poziomu.

Fabrycznie w silniku znajduje się tylko niewielka ilość oleju mająca zabezpieczyć silnik na czas transportu i magazynowania. Należy przygotować olej przeznaczony do silników czterotaktowych w klasie lepkości SAE 15W40.

Przed uzupełnieniem oleju należy ustawić maszynę na płaskiej powierzchni, a następnie odkręcić pokrywę zbiornika oleju i wytrzeć do sucha zamocowany do niej bagnet olejowy. Napelnić zbiornik olejem. Podczas napełniania zaleca się stosować lejek lub nalewak, aby uniknąć rozlania oleju. W przypadku rozlania oleju, dokładnie powycierać jego resztki przed uruchomieniem silnika. Sprawdzić czy poziom oleju jest właściwy. W tym celu należy wsunąć bagnet do otworu wlewowego i zakręcić pokrywę zbiornika. Następnie odkręcić ją i sprawdzić poziom oleju na bagnecie. Poziom oleju powinien znajdować się pomiędzy maksymalnym i minimalnym poziomem na bagnecie (XX). Po upewnieniu się, że poziom oleju jest właściwy, należy zamknąć otwór wlewowy zatyczką.

Uwaga! Poziom oleju należy sprawdzać przed każdym rozpoczęciem pracy.

Po uzupełnieniu oleju należy uzupełnić paliwo. Paliwem jest benzyna bezołowiowa o liczbie oktanowej co najmniej 95. W celu uzupełnienia paliwa należy odkręcić pokrywę zbiornika paliwa i włać paliwo do zbiornika. Podczas nalewania paliwa zaleca się korzystać z nalewaka lub lejka, aby zmniejszyć ryzyko rozchłapania paliwa. W przypadku rozchłapania paliwa należy dokładnie powycierać jego resztki. Odczekać, aż opary się całkowicie ulotnią i przeprowadzić rozruch w innym miejscu niż nalewanie paliwa. Po nalaniu paliwa należy otwór wlewowy zbiornika paliwa zamknąć za pomocą pokrywy.

Regulacja wysokości koszenia (X)

Ostrzeżenie! Jeżeli zajdzie potrzeba zmiany wysokości w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża i dopiero przystąpić do czynności związanych ze zmianą wysokości koszenia. Przypadkowe uruchomienie pracy noża w trakcie zmiany wysokości może skutkować poważnymi obrażeniami.

Możliwe jest ustawienie jednej z kilku wysokości koszenia trawy. Kosiarka została wyposażona w dźwignię, która w łatwy i szybki sposób umożliwia zmianę wysokości koszenia. Dźwignię należy przesunąć w bok, wysuwając ją z gniazda prowadnicy. Następnie przesunąć do przodu lub tyłu i po ustawieniu pożądanej wysokości przesunąć dźwignię w bok, blokując jej położenie w gnieżdzie prowadnicy. Zakres wysokości koszenia dla danego modelu kosiarki podano w tabeli z danymi technicznymi.

W modelu YT-85545 jest w możliwość regulacji wysokości z przodu oraz z tyłu maszyny. Wysokość koszenia z tyłu maszyny ustawia się za pomocą dźwigni ustawiania wysokości w sposób opisany powyżej, natomiast wysokość koszenia z przodu maszyny ustawia się mocując przednie koło na odpowiednim poziomie, w sposób opisany w punkcie instrukcji „Montaż koła przedniego (YT-85545)”.

Uruchamianie silnika spalinowego

Ostrze zaczyna się obracać natychmiast po uruchomieniu silnika.

Uwaga - Nie dotykać obracającego się ostrza!

Jeżeli kosiarka wyposażona jest w pompkę paliwa, należy wcisnąć ją 3 razy (XI).

Jeżeli kosiarka wyposażona jest w dźwignię przepustnicy, należy ją przesunąć w pozycje START (XIII).

Stanąć za kosiarką. Dźwignię hamulca bezpieczeństwa silnika przyciągnąć do uchwytu (XII). Należy pamiętać, że podczas uruchamiania kosiarki oraz w trakcie pracy należy dźwignię hamulca bezpieczeństwa trzymać przyciągniętą do uchwytu, aby zapobiec wyłączeniu silnika.

Uwaga! W przypadku modeli wyposażonych w napęd, należy pamiętać, że podczas uruchamiania kosiarki dźwignia załączania napędu musi być zwolniona, aby zapobiec załączeniu napędu kosiarki podczas jej uruchamiania.

Płynnie pociągnąć za linkę startową, aż do wyczuwalnego oporu spowodowanego kompresją silnika, wtedy pociągnąć energicznym, zdecydowanym ruchem (XIV). Po kilku pociągnięciach silnik powinien się uruchomić.

Po uruchomieniu silnika uchwytu linki startowej nie należy wypuszczać z ręki, należy go sprowadzić w dolne położenie lub zaczepić o hak znajdujący się na uchwycie kosiarki (XIV).

PL

W przypadku modeli wyposażonych w dźwignię przepustnicy, w miarę rozgrzewania się silnika dźwignię ustawić w położeniu pracy, pomiędzy symbolami zająca – szybsze obroty i żółwia – wolniejsze obroty. Po każdej zmianie położenia dźwigni przepustnicy trzeba poczekać, aż silnik będzie pracował płynnie. Prędkość powrotu dźwigni przepustnicy zależy od warunków atmosferycznych, w jakich jest uruchamiany silnik. Im niższa temperatura otoczenia, tym powrót musi być wolniejszy.

Uruchamianie silnika spalinowego za pomocą przycisku (dotyczy modelu YT-85533)

Ostrze zaczyna się obracać natychmiast po uruchomieniu silnika.

Uwaga - Nie dotykać obracającego się ostrza!

W kosiarce z rozruchem elektrycznym możliwy jest rozruch za pomocą przycisku. Aby rozruch był możliwy, należy zainstalować dostarczony z kosiarką akumulator zasilający rozrusznik. Akumulator do rozruchu powinien być naładowany.

Otworzyć pokrywę akumulatora znajdującą się na środku półki w uchwycie kosiarki. Akumulator wsunąć w prowadnicę gniazda do momentu zatrzaśnięcia go w gnieździe (XV). Upewnić się, że akumulator nie wysunie się podczas pracy. Zamknąć pokrywę akumulatora. Wcisnąć pompkę paliwa 3 razy (XI). Dźwignię przepustnicy przesunąć w pozycje START (XIII). Dźwignię hamulca bezpieczeństwa silnika przyciągnąć do uchwytu (XII). Należy pamiętać, że podczas uruchamiania kosiarki oraz w trakcie pracy należy dźwignię hamulca bezpieczeństwa trzymać przyciągniętą do uchwytu, aby zapobiec wyłączeniu silnika. Wcisnąć przycisk elektro-startu (XV). Jeżeli silnik kosiarki nie uruchomi się za pierwszym razem, należy odczekać co najmniej jedną minutę, przed kolejną próbą uruchomienia silnika.

Włączanie napędu kosiarki (dotyczy modeli wyposażonych w funkcję napędu)

Funkcja napędu kosiarki dostępna jest po uruchomieniu maszyny. Należy pamiętać, że podczas załączania napędu i w trakcie pracy dźwignia hamulca bezpieczeństwa silnika musi być cały czas przyciągnięta do uchwytu, aby zapobiec wyłączeniu silnika.

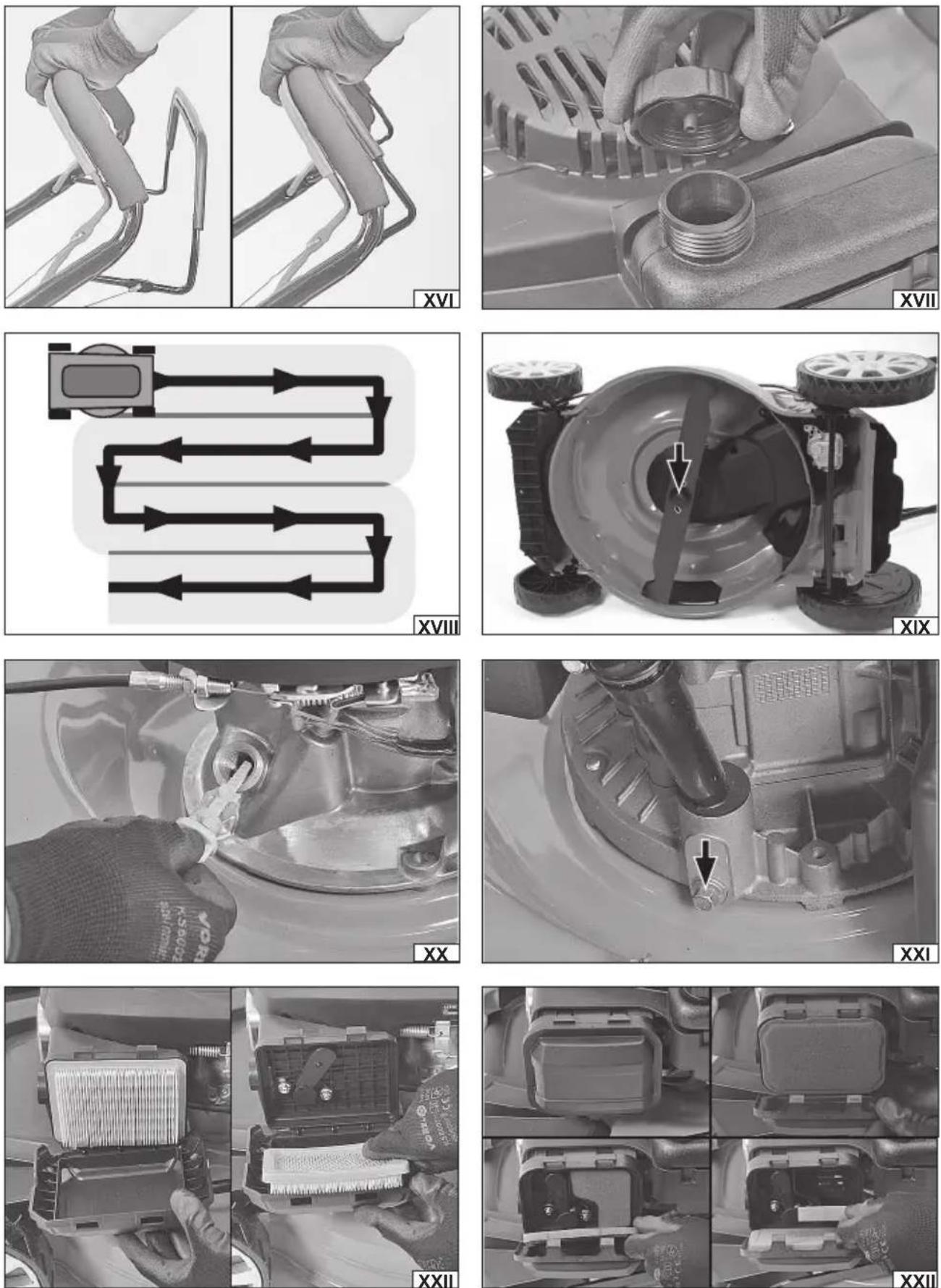

W celu włączenia napędu kosiarki należy przyciągnąć dźwignię załączania napędu do uchwytu (XVI).

W celu wyłączenia napędu kosiarki należy zwolnić dźwignię załączania napędu.

Zatrzymywanie silnika

W modelach wyposażonych w dźwignię przepustnicy przestawić dźwignię w pozycję oznaczoną symbolem żółwia.

Puścić dźwignię hamulca bezpieczeństwa silnika.

Odczekać, aż ostrze przestanie się obracać.

Odczekać, aż wszystkie elementy silnika i kosiarki ostygną, odłączyć świecę zapłonową i przystąpić do konserwacji.

Uzupełnianie paliwa

UWAGA! Paliwo jest wysoce łatwopalne! Nie napełniać zbiornika paliwa w trakcie pracy urządzenia. Nie uzupełniać paliwa w pobliżu otwartego ognia. Nie rozlewać paliwa. W przypadku rozlania paliwa, przed uruchomieniem kosiarki dokładnie osuszyć rozlane paliwo. Mocno i pewnie dokręcać korek wlewu paliwa.

Zatrzymać silnik zgodnie z procedurą opisaną powyżej.

Odczekać do ostygnięcia silnika.

Paliwem jest benzyna bezołowiowa o liczbie oktanowej co najmniej 95. W celu uzupełnienia paliwa należy odkręcić pokrywę zbiornika paliwa (XVII) i włać paliwo do zbiornika. Podczas nalewania paliwa zaleca się korzystać z nalewaka lub lejka, aby zmniejszyć ryzyko rozchłapania paliwa. W przypadku rozchłapania paliwa należy dokładnie powycierać jego resztki. Odczekać, aż opary się całkowicie ulotnią i przeprowadzić rozruch w innym miejscu niż nalewanie paliwa. Po nalaniu paliwa należy otwór wlewowy zbiornika paliwa zamknąć za pomocą pokrywy.

Uruchomić ponownie silnik zgodnie z procedurą z punktu „Uruchamianie silnika spalinowego”.

Praca kosiarką

Przed rozpoczęciem pracy należy przygotować miejsce koszenia trawy. Należy sprawdzić czy miejsce koszenia nie zawiera żadnych przeszkód, które pochwycone przez ostrze mogłyby uszkodzić kosiarkę lub zostać wyrzucone i stanowić zagrożenie dla operatora lub osób postronnych.

Sprawdzić czy w miejscu pracy nie znajdują się kable elektryczne, które mogłyby zostać przecięte przez ostrze. Uszkodzenie kabla elektrycznego stanowi zagrożenie porażenia prądem elektrycznym, co może prowadzić do poważnych obrażeń lub śmierci.

Należy upewnić się, że w miejscu pracy nie będą przebywały żadne osoby postronne lub zwierzęta domowe. W przypadku pojawienia się takich osób w trakcie pracy należy najpierw natychmiast zatrzymać pracę kosiarki, a dopiero potem ostrzec osoby o zagrożeniu.

Sprawdzić długość trawy i dobrać wysokość koszenia. Nigdy nie ścinać więcej niż 1/3 długości trawy. Jeżeli trawa jest bardzo wysoka należy ścinać ją etapami. Koszenie należy przeprowadzać regularnie, pilnując aby wysokość trawy nie przekroczyła możliwości kosiarki.

Nigdy nie ścinać mokrej trawy. Mokra trawa ma tendencję do przyklejania się wewnątrz produktu co zaburza gromadzenie jej w koszu. Mokra trawa może też spowodować poślizgnięcie się i upadek.

Sprawdzić wszystkie elementy kosiarki przed rozpoczęciem pracy. Jeżeli zostaną zaobserwowane uszkodzenia nie należy podejmować pracy przed ich usunięciem lub wymianą uszkodzonych elementów na nowe. Sprawdzić drożność otworów wentylacyj-

PL

nych. W razie potrzeby oczyścić je za pomocą miękkiej szczotki lub pędzla. Nie używać ostrych lub metalowych przedmiotów do czyszczenia otworów wentylacyjnych kosiarki.

Sprawdzić połączenia skręcane czy nie są obluzowane. W razie potrzeby dokręcić.

Sprawdzić czy rękojeści są czyste, wolne od smarów oraz innych zanieczyszczeń. W razie potrzeby oczyścić za pomocą miękkiej szmatki.

W trakcie pracy należy robić regularne przerwy, aby uniknąć zmęczenia i przepracowania. Pozwoli to na lepszą kontrole produktu i pozwoli zmniejszyć ryzyko wypadku.

Uwaga! Kosiarkę w trakcie pracy zawsze należy pchać, nigdy ciągnąć ku sobie. Ciągniecie kosiarki powoduje, że operator porusza się do tyłu, co powoduje, że nie kontroluje obszaru za sobą.

Kosiarkę należy powoli pchać, zawsze chodzić, nigdy biegać. Zapewni to lepszą kontrolę nad kosiarką i skróci czas reakcji na niespodziewane wydarzenia.

Podczas koszenia należy poruszać się rzędami (XVIII). Rzędy należy utrzymywać równej szerokości, nieco zachodzące na siebie tak, aby nie opuścić żadnego miejsca. Należy zachować szczególną ostrożność podczas zmiany kierunku.

Ścinając trawę w pobliżu klombów kwiatów należy poruszać się dookoła klombów.

Podczas pracy należy regularnie opróżniać kosz.

Po zakończonej pracy należy wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, odczekać do ostygnięcia kosiarki, odłączyć świecie zapłonową, a następnie przystąpić do konserwacji.

Uwaga! Jeżeli w trakcie pracy w kosiarkę uderzy obcy obiekt. Należy natychmiast wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, odczekać do ostygnięcia kosiarki i odłączyć świecę zapłonową. Następnie sprawdzić czy kosiarka nie uległa uszkodzeniu. W przypadku wykrycia uszkodzeń, zabroniona jest dalsza praca przed ich usunięciem. Nadmierne wibracje w trakcie pracy mogą być spowodowane przez uszkodzenie kosiarki. Należy zatrzymać pracę, odłączyć świecę zapłonową i dokonać sprawdzenia produktu.

KONSERWACJA KOSIARKI

Ostrzeżenie! Przed rozpoczęciem czynności konserwacyjnych należy wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, odczekać do ostygnięcia kosiarki, a następnie odłączyć świecę zapłonową. Podczas konserwacji należy stosować środki ochrony osobistej, takie jak rękawice ochronne, osłonę oczu oraz strój ochronny.

W okresie gwarancji użytkownik nie może demontować urządzenia, ani wymieniać innych podzespołów lub części składowych niż te wymienione poniżej, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie lub w czasie pracy są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po każdym transporcie oraz po upływie każdych 25 godzin pracy należy sprawdzić czy stan zaciśnięcia połączeń śrubowych jest prawidłowy.

Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Produktu nie można czyścić strumieniem wody lub zanurzając go w wodzie. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Wymiana ostrza

Sprawdzić stopień zużycia oraz obecność uszkodzeń ostrza. Jeżeli zostaną zaobserwowane nadmierne zużycie lub uszkodzenia należy ostrze wymienić na nowe. Ostrze w trakcie pracy będą traciły powłokę lakierniczą, jest to zjawisko normalne i nie świadczy o uszkodzeniu ostrzy. Brak powłoki lakierniczej powoduje jednak, że ostrza są bardziej podatne na działanie korozji. Dlatego, każdorazowo po wyczyszczeniu należy je pokryć cienką warstwą środka zapobiegającego korozji lub cienką warstwą lekkiego oleju maszynowego.

Ostrza zawsze należy wymieniać na oryginalne, identyczne z tym, które zostały zamontowane fabrycznie w kosiarce.

Tylko zastosowanie oryginalnych części zamiennych pozwala zachować bezpieczeństwo produktu. Wymianę ostrza powinien przeprowadzać doświadczony użytkownik. W przypadku wątpliwości należy skontaktować się z autoryzowanym serwisem producenta.

Ostrze należy wymieniać co dwa lata lub co 50 godzin pracy. W zależności od modelu możliwe jest zastosowanie ostrza wymienionego w punkcie instrukcji „Części zamienne”.

W celu wymiany ostrza odkręcić śrubę mocującą ostrze (XIX).

Zdjąć stare ostrze, oczyścić mocowanie ostrza i zamontować nowe ostrze tak, aby wypusty na mocowaniu trafiły w otwory ostrza.

Zakręcić śrubę mocującą używając klucza dynamometrycznego i stosując moment obrotowy 37 Nm.

Sprawdzanie poziomu oleju

Odkręcić wlew i wyjąć wskaźnik poziomu oleju (XX).

Wskaźnik oczyścić i osuszyć za pomocą czystej szmatki.

Włożyć wskaźnik do wlewu, ale nie przekręcać go. Następnie wyjąć i zaobserwować wskazany poziom oleju.

PL

Jeśli wskazany poziom jest zbyt niski, należy uzupełnić olej do górnego poziomu wskaźnika (kreskowane pole).

Wkręcić wskaźnik we wlew oleju.

Wymiana oleju silnikowego

Pierwszą wymianę oleju silnikowego należy przeprowadzić po upływie od 2 do 4 godzin pracy. Kolejne wymiany należy wykonywać co 25 godzin pracy.

Uwaga! Wymianę oleju najlepiej przeprowadzać bezpośrednio po zatrzymaniu silnika, kiedy olej jest najbardziej rzadki i najszybciej spływa z komory przekładni.

Należy zachować ostrożność – rozgrzany olej może być przyczyną oparzeń.

W zależności od modelu kosiarki, wymianę oleju należy przeprowadzić w jeden z poniższych sposobów:

Modele wyposażone w otwór spustowy (YT-85528, YT85532, YT-85545):

Pod otwór spustowy podstawić naczynie o pojemności większej niż pojemność zbiornika oleju. Za pomocą klucza całkowicie odkręcić zawór spustowy (XXI) i pozwolić olejowi swobodnie spłynąć. Następnie ponownie wkręcić zawór spustowy i wytrzeć pozostałości oleju do sucha.

Modele bez otworu spustowego (YT-85520, YT-85521, YT-85525, YT-85533, YT-85537):

W modelach, które nie są wyposażone w otwór spustowy, należy usunąć olej za pomocą odsysarki dostępnej w handlu, zgodnie z zaleceniami jej producenta. Po odkręceniu korka wlewu oleju, wprowadzić rurkę odsysarki do otworu i odessać olej. Operację należy powtórzyć kilka razy, aż cały olej zostanie usunięty. Po zakończeniu odsysania wytrzeć resztki oleju do sucha.

Po usunięciu starego oleju należy napełnić zbiornik zgodnie z procedurą opisaną w punkcie „Przygotowanie do pracy”.

Uwaga! Zużyty olej silnikowy należy utylizować zgodnie z lokalnymi przepisami. Zabronione jest wylewanie oleju do kanalizacji.

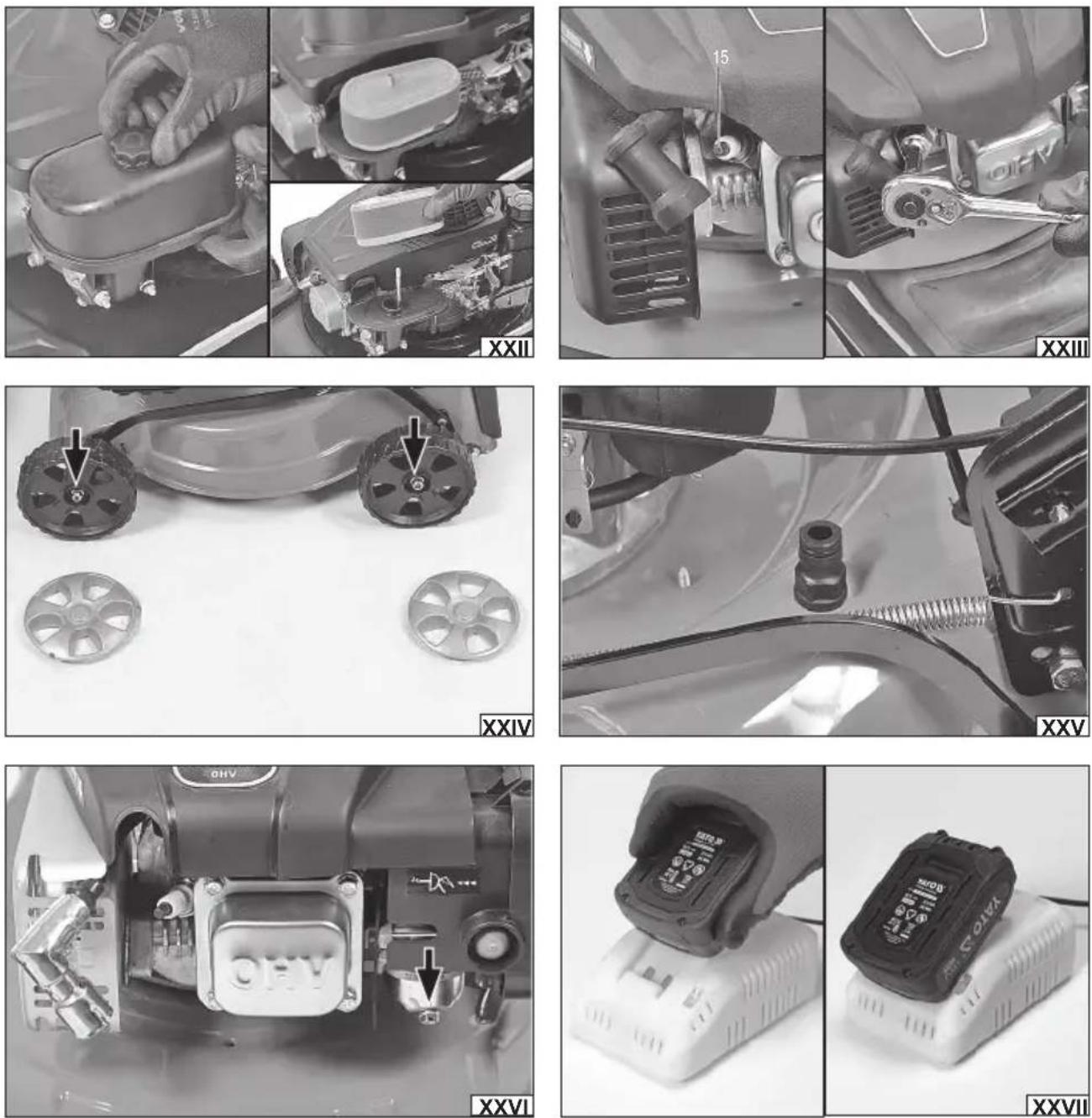

Konserwacja filtru powietrza (XXII) – co każde 25 godzin pracy

Odkręcić nakrętkę mocującą filtr powietrza i zdjąć pokrywę filtru lub odblokować zaczepy mocujące i otworzyć obudowę filtru. Wyciągnąć filtr, a następnie wymienić go na nowy. W zależności od modelu możliwe jest zastosowanie filtru wymienionego w tabeli „Części zamienne”.

Zamontować filtr na miejsce i zamknąć pokrywę filtru. Upewnić się czy obudowa filtru jest szczelnie zamknięta, nakrętka mocująca jest mocno i pewnie zakręcona lub czy wszystkie zaczepy obudowy trafiły na swoje miejsce.

Konserwacja świecy zapłonowej (XXIII) – co każde 100 godzin pracy

Odłączyć przewód od świecy. Wykręcić świecę zapłonową kluczem do świecie. Szczotką drucianą oczyścić elektrody z nalotu węglowego (tzw. nagaru). Sprawdzić odległość miedzy elektrodami, powinna wynosić od 0,7 mm do 0,8 mm.

W przypadku stwierdzenia przepalonych elektrod lub pękniętej osłony ceramicznej, wymienić świecę na nową. W zależności od modelu możliwe jest zastosowanie świecy zapłonowej wymienionej w tabeli „Części zamienne”.

Wkręcić świecę. Podłączyć przewód do świecy.

Wymiana koła (XXIV)

W przypadku, gdy koło kosiarki ulegnie uszkodzeniu należy wymienić je na nowe wolne od wad. W zależności od modelu kosiarki możliwe jest zastosowanie koła wymienionego w tabeli „Części zamienne”. W celu wymiany koła należy odchylić pokrywę koła w miejscu niewielkiego wycięcia np. za pomocą wkrętaka. Odkręcić nakrętkę mocującą koło za pomocą odpowiedniego klucza. Zdemontować koło. Zwrócić uwagę na podkładki, które przy montażu nowego koła należy umieścić na swoim miejscu. Zamontować nowe koło, a następnie dokręcić nakrętkę mocującą. Zainstalować pokrywę ozdobną.

Konserwacja kosiarki

Przed i po każdym użyciu należy sprawdzić drożność otworów wentylacyjnych i w razie potrzeby oczyścić je.

Po każdym użyciu należy opróżnić pojemnik z resztek trawy i zanieczyszczeń.

Z noża tnącego usnąć miękka szmatką resztki trawy i zanieczyszczeń. Na oczyszczony nóż nałożyć cienką warstwę oleju, aby zapobiec korozji.

Jeżeli kosiarka jest wyposażona w przyłącze wodne możliwe jest oczyszczenie wewnętrznej części kosiarki z resztek trawy i kurzu. Przyłącze wodne umożliwia podłączenie węża ogrodowego z bieżącą wodą (XXV). Mycia wewnętrznej części kosiarki dokonuje się przy uruchomionym silniku. Nóż rozprowadzi wodę po wnętrzu osłony kosiarki czyszcząc ją.

Przechowywanie kosiarki

Pod otwór spustowy podstawić naczynie o pojemności większej niż pojemność zbiornika paliwa.

Za pomocą klucza wykręcić zawór spustowy paliwa (XXVI). Po opróżnieniu kosiarki z paliwa zakręcić zawór spustowy paliwa.

Wymienić olej wg procedury opisanej w „Wymiana oleju”

Pociągnąć za linkę startową tak, aby silnik wykonał kilka obrotów.

Przestać pociągać za linkę w momencie wyczucia oporu.

Wyczyścić zewnętrzne części kosiarki. Zakonserwować za pomocą środka zapobiegającemu rdzewieniu.

Kosiarkę, przechowywać w suchym, dobrze wentylowanym i zadaszonym pomieszczeniu. Miejsce przechowywania powinno chronić przed dostępem dzieci. Produkt należy przechowywać w temperaturze pomiędzy 10, a 30 st. C. Zalecane jest przechowywanie produktu w opakowaniu fabrycznym lub w innym opakowaniu chroniącym przed kurzem.

PL

Kosiarkę przechowywać w pozycji poziomej.

Transport kosiarki

Urządzenie transportować chwytając za uchwyt. W przypadku transportu w środkach lokomocji, produkt należy zabezpieczyć przed przemieszczaniem się.

Podczas transportu produkt należy chronić od uderzeń oraz silnych wibracji. Kosiarkę transportować w pozycji poziomej.

Części zamienne

Część zamienna Nr. katalogowy części Nr. katalogowy kosiarki Typ
Świeca zapłonowa	YT-855487	YT-85520, YT-85521, YT-85525, YT-85533, YT-85537	F7RTC
	YT-855488 YT-85528, YT-85532, YT-85545 E7RTC
Filtr powietrza	YT-855490 YT-85520, YT-85521, YT85525 T323
	YT-855491 YT-85528, YT-85532, YT-85545 T320
	YT-855493 YT-85533, YT-85537 T450
Ostrze	YT-855470 YT-85520, YT-85521 16" / 410 mm
	YT-855471 YT-85525 18" / 460 mm
	YT-855472 YT-85528 20" / 510 mm
	YT-855473 YT-85532, YT-85533, YT-85545 21" / 530 mm
	YT-855474 YT-85537 22" / 560 mm
Koło	YT-855480 YT-85520, YT-85521 6" / 155 mm
	YT-855481 YT-85525, YT-85570 7" / 178 mm
	YT-855482	YT-85528, YT-85532, YT-85533, YT-85537, YT-85545	8" / 200 mm
	YT-855483 YT-85525 10" / 247 mm
	YT-855484	YT-85528, YT-85532, YT-85533, YT-85537, YT-85545	11" / 275 mm

Akumulator zasilający (dotyczy modelu YT-85533)

Do zasilania można użyć akumulatora Li-lon YATO 18 V: YT-828461, który można ładować tylko za pomocą ładowarek YATO YT-828498, YT-828499, YT-828500, YT-828501, YT-828502, YT-828503, YT-828504. Zabronione jest użytkowanie innych akumulatorów o innym napięciu znamionowym i nie pasujących do gniazda akumulatora urządzenia. Zabronione jest przerabianie gniazda i/lub akumulatora, aby je dopasować do siebie.

Ładowanie akumulatora (dotyczy modelu YT-85533)

Wsunąć akumulator w gniazdo ładowarki (XXVII).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

W pobliżu gniazda akumulatora znajduje się kontrolka sygnalizująca pracę ładowarki opisana w tabeli „Sygnalizacja pracy ładowarki”. Po zakończeniu ładowania należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając i przytrzymując przycisk zatrzasku akumulatora, a następnie wysunąć akumulator z gniazda ładowarki.

SYGNALIZACJA PRACY LADOWARKI

YT-828498, YT-828499

Kolor zielony	Kolor czerwony	Status pracy
światło ciągłe		oczekiwanie na ładowanie
	światło ciągłe	ładowanie
światło ciągłe		akumulator naładowany

Kolor zielony	Kolor żółty*	Kolor czerwony	Status pracy
			oczekiwanie na ładowanie
pulsowanie			ładowanie
światło ciągłe			akumulator naładowany
		pulsowanie	przegrzanie akumulatora
		światło ciągłe	akumulator uszkodzony
	pulsowanie		przegrzanie ładowarki
	światło ciągłe		ładowarka uszkodzona

*tylko w modelu o nr katalogowym YT-828502

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-lon (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nie-odwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

2006/42/EC Maszyny i urządzenia bezpieczeństwa

2014/30/EU Kompatybilność elektromagnetyczna

Electromagnetic compatibility

Directiva privind compatibilitatea electromagnetică (EMC) (H.G. nr. 487/2016)

2016/1628/EU Emisja spalin silników przenośnych

2000/14/EC Emisji hałasu

Noise emission

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak; TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska | Poland | Polonia

Wrocław, 2025.12.01

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
