INSTRUKCJA OBSŁUGI 82952 Sthor

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.com

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. odkurzacz
2. pojemnik na kurz
3. przycisk blokady pojemnika
4. włącznik
5. kabel zasilający z wtyczką
6. wąż elastyczny
7. końcówka ze szczotką
8. końcówka szczelinowa

EN

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Przeczytać instrukcję

Odkurzacz samochodowy pozwala na oczyszczanie wnętrz samochodów, przyczep kempingowych, łodzi oraz innych wnętrz o niewielkiej powierzchni. Odkurzacz został wyposażony w wymienny filtr powietrza. Produkt został zaprojektowany wyłącznie do użytku domowego i zabronione jest korzystanie z niego w zastosowaniach komercyjnych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem dostarczany jest wąż elastyczny oraz końcówki ssące, a także materiałowa torba pozwalająca spakować odkurzacz wraz z akcesoriami.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Nr katalogowy 82952
Napięcie sieci [V] 12 d.c.
Moc znamionowa [W] 100
Długość węża [cm] 39
Klasa izolacji III
Masa [kg] 0,9
Bezpiecznik 6 x 30 mm, 15 A / 250 V, BGDP

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Nie należy korzystać z urządzenia w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary.

Nie stawiać urządzenia w pobliżu źródeł ciepła lub ognia.

Urządzenie należy podłączać tylko do sieci elektrycznej o napięciu i częstotliwości widocznych na tabliczce znamionowej urządzenia.

Wtyczka kabla zasilającego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfi-

PL

kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Po każdym wykorzystaniu należy odłączyć wtyczkę kabla zasilającego od gniazda sieciowego.

Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń. Nie należy narażać urządzenia na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza urządzenia zwiększa ryzyko porażenia prądem elektrycznym. Nie zanurzać urządzenia w wodzie lub innej cieczy.

Nie zasłaniać otworów wentylacyjnych i dbać o ich drożność. Zasłonięte i/ lub zatkane otwory wentylacyjne mogą doprowadzić do przegrzania urządzenia. Może to doprowadzić do uszkodzenia urządzenia, a także być przyczyną pożaru lub porażenia elektrycznego. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku uszkodzenia kabla zasilającego (np. przecięcie, stopienie izolacji) należy natychmiast odłączyć wtyczkę kabla od gniazdka, a następnie przekazać produkt do autoryzowanego zakładu naprawczego. Zabronione jest użytkowanie urządzenia z uszkodzonym kablem zasilającym. Zabroniona jest naprawa kabla zasilającego, kabel musi zostać wymieniony na nowy w autoryzowanym punkcie serwisowym. W przypadku stosowania przedłużaczy, należy stosować przedłużacze o parametrach zasilania takich jak widoczne na tabliczce znamionowej urządzenia.

W przypadku zauważenia uszkodzenia jakiejkolwiek części urządzenia zabronione jest jego dalsze użytkowanie. W takim przypadku należy urządzenie przekazać do autoryzowanego punktu serwisowego lub wymienić tę część samodzielnie o ile instrukcja użytkownika pozwala na takie działania naprawcze.

Przed rozpoczęciem jakichkolwiek czynności związanych z wymianą części, czyszczeniem lub regulacją należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego.

Przed wymianą akcesoriów należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego.

Urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat oraz przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania urządzenia w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia.

Odkurzacz jest przeznaczony do pracy suchej. Zabronione jest wciąganie wody, mokrego popiołu lub innych mokrych odpadów. Grozi to porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych.

Nigdy nie zasysać gorących, żarzących się lub płonących przed-

PL

miotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie może przekraczać 40 st. C.

Urządzenie jest przeznaczone do pracy w pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych.

Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia.

Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie.

Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego.

Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci.

Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający.

Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

OBSŁUGA URZĄDZENIA

UWAGA! Podczas wszystkich czynności związanych z montażem i demontażem wyposażenia należy wyłączyć urządzenie i odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Montaż i demontaż urządzenia

Odkurzacz, pojemnik na kurz oraz akcesoria wyjąć z opakowania i usunąć wszystkie elementy opakowania. Przystąpić do montażu pojemnika na kurz.

Przed pierwszym użyciem należy upewnić się, że zbiornik zawiera wszystkie elementy i jest poprawnie zmontowany.

Jeżeli pojemnik jest zamontowany na odkurzaczu należy go zdemontować. Nacisnąć palcem przycisk zatrzasku, a następnie pojemnik zdemontować z odkurzacza (II).

Wysunąć z pojemnika na kurz filtr. Filtr posiada kołnierz, którego kształt jest dostosowany do kształtu pojemnika na kurz. Wokół kołnierza jest zamontowana elastyczna uszczelka, która zapobiega przedostawaniu się nieczystości z pojemnika do napędu odkurzacza. Sprawdzić stan uszczelki, jeżeli zostaną zauważone uszkodzenia, należy wymienić cały filtr na nowy.

Filtr wsunąć do wnętrza pojemnika na kurz tak, aby kołnierz oparł się na prowadnicach we wnętrzu pojemnika (III). Przy krawędzi kołnierza znajduje się szczelina, w którą należy wprowadzić jedną z prowadnic (IV). Poprawnie zamontowany filtr opiera się kołnierzem o wszystkie prowadnice, a jedna z prowadnic została wprowadzona w szczelinę kołnierza.

Pojemnik z zamontowanym filtrem zamontować do obudowy odkurzacza. Dolna krawędź pojemnika powinna oprzeć się o przetłoczenie obudowy odkurzacza (V), a następnie nacisnąć, przytrzymać przycisk blokady i zatrzasnąć pojemnik na obudowie.

Uwaga! Jeżeli zatrzaśnięcie pojemnika wymaga użycia nadmiernej siły, należy sprawdzić poprawność montażu filtra. Siłowe zatrzaśnięcie pojemnika może spowodować uszkodzenie odkurzacza oraz spowodować niepoprawną pracę.

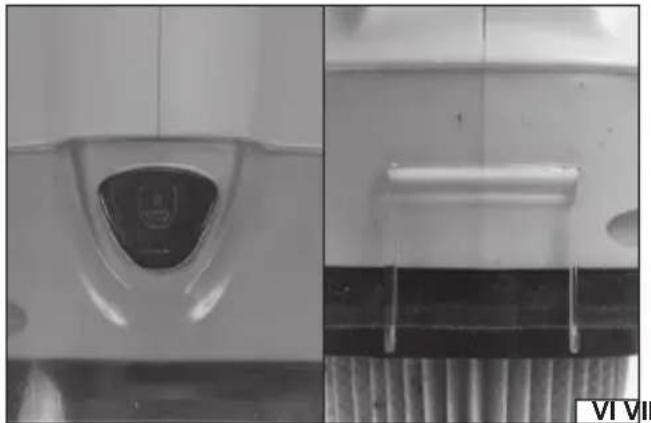

Poprawnie zamontowany pojemnik przylega całą krawędzią do obudowy, dolny otwór w pobliżu krawędzi pojemnika pokrywa się z wypustem obudowy, a górny otwór pojemnika pokrywa się z przyciskiem blokady (VI). Poprawnie zamontowanego pojemnika nie da się zdemontować inaczej niż przez naciśnięcie przycisku blokady.

Montaż akcesoriów (VII)

W otwór umieszczony z przodu pojemnika na kurz wsunąć jedną z końcówek lub wąż elastyczny. Dopuszczalne jest odkurzanie miękkich powierzchni np. dywanów, wykładzin dywanowych, obić tapi-cerskich itp. bez zamontowanej końcówki lub węża.

Przyłącze węża elastycznego bez przetłoczenia jest przeznaczone do wsunięcia w otwór pojemnika na kurz, a przyłącze z przetłoczeniem należy nasunąć na końcówkę.

Końcówka wyposażona w szczotkę służy do oczyszczania powierzchni, które mogą ulec łatwemu zarysowaniu. Końcówka wąska służy do oczyszczania miejsc o utrudnionym dostępie.

Przygotowanie do pracy

Sprawdzić zbiomik odkurzacza, w razie potrzeby opróżnić go z odpadów. Sprawdzić stan filtra. W przypadku zabrudzenia, filtr należy czyścić na sucho za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa lub na mokro pod strumieniem bieżącej, letniej wody. Nie czyścic filtra w zmywarkach lub za pomocą strumienia wody pod wysokim ciśnieniem. Jeżeli zanieczyszczenia nie dają się usunąć z filtra, należy go wymienić na nowy. Sprawdzić stan uszczelek filtra, jeżeli będą wykazywały uszkodzenia, należy fi ltr wymienić na nowe.

UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie filtra powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym.

Praca odkurzaczem

UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.

Upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze.

PL EN

Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączonej „OFF”.

Wtyczkę kabla zasilającego włożyć do gniazdka instalacji zasilającej na wtycze zaświeci się dioda, a następnie włącznik przesunąć w pozycję włączony „ON” (VIII).

Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda instalacji zasi-lającej. Przystąpić do czynności konserwujących odkurzacz.

Jeżeli po podłączeniu wtyczki nie zaświeci się dioda, a odkurzacz nie będzie działał może to oznaczać przepalenie się bezpiecznika we wtyczce. Należy go w takim wypadku wymienić na nowy. W tym celu należy odkręcić pierścień mocujący, zdemontować styk wtyczki oraz bezpiecznik. Montaż przeprowadzić w odwrotnej kolejności (IX).

Uwaga! Jeżeli w trakcie pracy zostaną zaobserwowane podejrzane drgania, spadek siły ciągu lub będzie słychać głośniejszą pracę silnika może to oznaczać zapełnienie zbiornika lub zapchanie węża lub końcówki ssącej. W takim przypadku należy odkurzacz natychmiastowo wyłączyć włącznikiem oraz odłączyć wtyczkę kabla zasi-lającego od gniazdka sieciowego. Następnie opróżnić zbiornik oraz sprawdzić drożność węża oraz końcówki. W razie potrzeby udrożnić. Jeżeli nie będzie możliwe udrożnienie węża lub końcówki ssącej należy je wymienić na nowe przed podjęciem dalszej pracy.

Konserwacja odkurzacza

Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka instalacji zasilającej.

Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz filtr powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".

Odkurzacz z zewnątrz oraz filtr oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie, aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem, pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża.

Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.
