Typ produktu	Zmywarka do zabudowy
Marka	Hoover
Model	HIP 3C7E0S-80
Wysokość (regulowana)	818 do 898 mm
Szerokość	598 mm
Głębokość	555 mm
Liczba kompletów naczyń	14 (szacowana)
Wymagane ciśnienie wody	0,08 do 1 MPa
Zasilanie elektryczne	230 V ~ 50 Hz (szacowane)
Długość przewodu zasilającego	1350 mm
Długość węża dopływowego	1500 mm
Długość węża odpływowego	1700 mm
Maksymalna waga panelu kuchennego	9 kg
Główne funkcje	Mycie, płukanie, suszenie, zabezpieczenie przed przepełnieniem
Bezpieczeństwo	Automatyczne zabezpieczenie przed przepełnieniem
Instalacja	Do zabudowy, zestaw montażowy w zestawie, taśma paroizolacyjna
Ustawienia	Regulacja wysokości nóżek (przednich i tylnych), pochylenie
Konserwacja	Regularnie czyścić filtr i ramiona myjące
Części zamienne	Dostępne w serwisie klienta Hoover
Gwarancja	Zgodnie z warunkami producenta

Często zadawane pytania - HIP 3C7E0S-80 HOOVER

Jakie są dokładne wymiary zmywarki Hoover HIP 3C7E0S-80 ?

Wymiary to: wysokość regulowana 818 do 898 mm, szerokość 598 mm, głębokość 555 mm. Proszę zapoznać się z instrukcją w celu uzyskania dokładnych wymiarów zabudowy.

Czy tę zmywarkę można zainstalować pod płytą grzejną?

Nie, zabrania się instalowania zmywarki pod płytą grzejną. Urządzenie należy umieścić z dala od źródeł ciepła.

Jakie narzędzia są dostarczane ze zmywarką?

Zestaw montażowy zawiera: śruby o różnych rozmiarach (A, B, C, D), kołki (E), szablon wiertniczy (F), taśmę paroizolacyjną (G) i folię ochronną (H).

Jak wyregulować wysokość zmywarki?

Przechyl urządzenie, unosząc tył o około 10 cm, a następnie wyreguluj tylną nóżkę od przodu za pomocą śruby. Przednie nóżki reguluje się bezpośrednio przez obracanie.

Jakie ciśnienie wody jest wymagane do pracy?

Ciśnienie wody musi zawierać się w przedziale od 0,08 MPa do 1 MPa. Przed podłączeniem sprawdź instalację.

Jak zamontować panel kuchenny na drzwiach?

Zmierz odstęp od sąsiednich drzwi, przenieś wymiary na panel, użyj szablonu wiertniczego, przymocuj panel do zmywarki za pomocą dostarczonych śrub, postępując zgodnie z instrukcją.

Co zrobić, jeśli panel kuchenny waży więcej niż 9 kg?

Jeśli panel waży więcej niż 9 kg, należy skontaktować się z serwisem klienta Hoover w celu uzyskania szczegółowych instrukcji. Nie instaluj go bez pomocy.

Czy zmywarka jest wyposażona w zabezpieczenie przed przepełnieniem?

Tak, wszystkie modele są wyposażone w zabezpieczenie przed przepełnieniem, które automatycznie odcina dopływ wody w przypadku nadmiernego poziomu.

Czy mogę używać zmywarki bez zabudowy?

Nie, urządzenie musi być koniecznie zabudowane, aby zapewnić bezpieczeństwo i uniknąć ryzyka obrażeń lub oparzeń.

Gdzie mogę znaleźć części zamienne do tego modelu?

Części zamienne są dostępne w serwisie posprzedażowym Hoover lub na ich oficjalnej stronie. Sprawdź instrukcję, aby uzyskać numery referencyjne.

INSTRUKCJA OBSŁUGI HIP 3C7E0S-80 HOOVER

Niniejszy podręcznik instalacyjny przeznaczony jest dla producentów kuchni, którzy będą integrować te produkty. Aby zapewnić bezpieczeństwo i osiągnąć najlepsze rezultaty, przeczytaj uważnie ten podręcznik, w tym instrukcje bezpieczeństwa, i zachowaj go do przyszłych odniesień. Przed przystąpieniem do instalacji zanotuj numer seryjny, ponieważ może być potrzebny w przypadku napraw. Sprawdź, czy nie ma uszkodzeń podczas transportu i w razie wątpliwości skonsultuj się z technikiem przed użyciem. Zawsze przechowuj wszystkie materiały opakowaniowe z dala od dzieci.

i Uwaga: Cechy i obrazy zawarte w niniejszym dokumencie mają charakter wyłącznie orientacyjny i mogą ulec zmianie bez uprzedzenia.

Spis treści

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji p.2-3
2 Gdzie zainstalować zmywarkę p.3
3 Wymiary zmywarki p.4-5
4 Film instruktążowy krok po kroku p.6
5 Narzędzia do instalacji p.6
6 Nymiary do zabudowy p.7
7 Wskazówki dotyczące instalacji zmywarki p.8 - 17

7.1 Instalacja taśmy parowej
7.2 Regulacja wysokości
7.3 Regulacja tylnej nogi
7.4 Regulacja wysokości przednich nóg
7.5 Regulacja nachylenia
7.6 Włożenie do zabudowanego wnęki
7.7 Mocowanie przednich nóg
7.8 Przygotowanie panelu
7.9 Instalacja panelu
7.10 Mocowanie maszyny do kuchni

8 Podłączenie do sieci wodnej i elektrycznej p.18 - 19

8.1 Schemat połączeń
8.2 Urządzenia zabezpieczające
9 Dostarczenie użytkownikowi p.19
10 Demontaż zmywarki p.19

1 Ostrzeżenia bezpieczeństwa dotyczące instalacji

Przeczytaj te instrukcje przed rozpoczęciem instalacji produktu. Twoje bezpieczeństwo jest dla nas bardzo ważne. Przeczytaj uważnie te informacje przed użyciem produktu.

- Instalacja musi być przeprowadzona przez wykwalifikowanego technika, który zna i przestrzega obowiązujących przepisów w kraju instalacji oraz instrukcji producenta;

- Jeśli konieczna jest pomoc producenta w usunięciu usterek wynikających z nieprawidłowej instalacji, taka pomoc nie jest objęta gwarancją;

- Usuń materiał opakowaniowy przed uruchomieniem urządzenia;

- Po rozpakowaniu produktu sprawdź, czy nie jest uszkodzony. W przypadku problemów skontaktuj się z serwisem przed rozpoczęciem instalacji i nie podłączaj go do sieci elektrycznej;

- Uszkodzony produkt może spowodować zwarcie, porażenie prądem, pożar i inne zagrożenia;

- Sprawdź, czy opakowanie zawiera akcesoria lub materiały dodatkowe (torebki ze śrubami, dokumenty, broszury itp.) i w razie potrzeby usuń je i zachowaj;

- Nieprawidłowa instalacja może spowodować uszkodzenia lub obrażenia osób, zwierząt lub rzeczy. Producent nie ponosi odpowiedzialności za takie szkody lub obrażenia;

- Bezpieczne użytkowanie jest gwarantowane tylko wtedy, gdy instalacja została wykonana prawidłowo zgodnie z niniejszą instrukcją. W przypadku uszkodzeń spowodowanych nieprawidłowym montażem odpowiedzialność ponosi instalator;

- Podczas instalacji urządzenie nie może być podłączone do sieci elektrycznej;

- Zaleca się noszenie rękawic ochronnych podczas instalacji, aby uniknąć skaleczeń;

- W przypadku nieprawidłowej instalacji, manipulacji urządzeniem lub niezgodnego podłączenia gwarancja produktu traci ważność;

- Upewnij się, że po zabudowie przewód zasilający produktu nie jest dostępny;

- Po zamontowaniu przewód zasilający nie może stykać się z ruchomymi częściami elementów kuchennych (np. szufladą) ani być narażony na naprężenia mechaniczne;

- Przy przekazaniu produktu użytkownikowi końcowemu technik musi upewnić się, że został on prawidłowo zainstalowany;

- Nie podłączaj produktu do sieci elektrycznej, dopóki panel przedni nie zostanie całkowicie zainstalowany. W przeciwnym razie może wystąpić zagrożenie porażeniem prądem;

- Zachowaj ostrożność podczas transportu, produkt jest ciężki;

- Przed rozpoczęciem instalacji sprawdź wszystkie wymiary wnęki, porównując je z instrukcjami zawartymi w niniejszej instrukcji. Należy pamiętać, że można wyrównać drzwi z drzwiami innych mebli, nawet jeśli są wyższe niż panel sterowania;

• Upewnij się, że miejsce instalacji jest stabilne i solidne;
• Naóż folię ochronną dołączoną do zestawu montażowego pod blat i na sąsiednie meble. Folia chroni meble przed wilgocią;
• Zachowaj ostrożność podczas otwierania i zamykania produktu;
• Nieprawidłowa instalacja może spowodować przewrócenie się produktu;
• Produkt musi być wypoziomowany, aby działał prawidłowo, w przeciwnym razie drzwi nie będą się prawidłowo zamykać, co doprowadzi do wydostawania się gorącej pary.

Gdzie zainstalować zmywarkę

2

• Zainstaluj i używaj tego produktu w zamkniętym, zadaszonym, suchym i dobrze wentylowanym środowisku;
• Nie instaluj produktu na otwartych przestrzeniach narażonych na działanie czynników atmosferycznych;
• Zamontuj produkt w pobliżu gniazdka elektrycznego;
• Używaj produktu tylko wtedy, gdy jest zamontowany we wnęce, w przeciwnym razie grozi to obrażeniami i poparzeniami;
• Nie instaluj zmywarki pod płytą grzewczą;
• Nie instaluj produktu w pobliżu źródeł ciepła (grzejniki, piece itp.);
• Nie umieszczaj produktu na dywanach ani podobnych powierzchniach;
• Umieść produkt na czystej, równej i solidnej powierzchni.

3 Wymiary zmywarki

Wymiary w mm

Widok aksonometryczny z przodu produktu

Widok aksonometryczny z przodu z drzwiami kuchennymi

⚠ UWAGA: jeśli panel kuchenny wazy więcej niż 9 kg, skontaktuj się z serwisem.

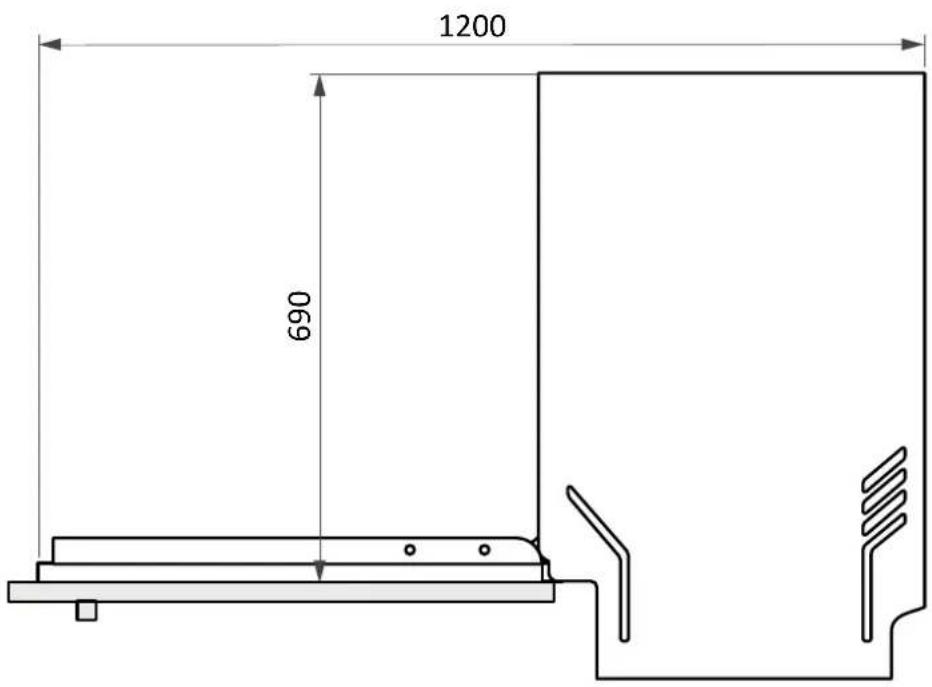

Wymiary w mm

Widok z tyłu

Widok z boku

4 Film instruktażowy krok po kroku

Można obejrzeć film instalacyjny produktu, skanując kod QR:

lub klikając na poniższy

5 Narzędzia do instalacji

Wymagane narzędzia

Narzędzia dostarczone z produktem

Wymiary w mm

Widok aksonometryczny

A

⚠ UWAGA: Minimalna wysokość zmywarki wynosi 818 mm; w takim przypadku odległość między drzwiami kuchennymi a podłogą musi wynosić od 90 do 120 mm. Jeśli zmywarka zostanie podniesiona (maks. 898 mm), odległość ta musi również proporcjonalnie wzrosnąć, do maksymalnie od 170 do 200 mm.

7 Wskazówki dotyczące instalacji zmywarki

7.1 Montaż paska ochrony pary

Zastosuj pasek pod blat i na bokach sąsiednich szafek.

1.

2.

7.2 Regulacja wysokości

Pochyl zmywarkę, podnosząc tylną część o około 10 cm.

7.3 Regulacja tylnej nóżki

Wyreguluj wysokość tylnej nóżki od frontu maszyny zgodnie z instrukcją.

7 Wskazówki dotyczące instalacji zmywarki

7.4 Regulacja wysokości przednich nóżek

Działać bezpośrednio na przednie nóżki. W razie potrzeby lekko podnieść zmywarkę.

7.5 Regulacja nachylenia

Wypoziomuj zmywarkę względem płaszczyzn pionowej i poziomej.

7.6 Włożenie do wnęki zabudowy

Wóż zmywarkę do wnęki zabudowy i sprawdź wymiary oraz tolerancje.

7.7 Mocowanie przednich nóżek

Po sprawdzeniu wszystkich wymiarów, na stałe przymocuj przednie nóżki, aby nie poluzowały się z czasem. Operację tę można wykonać również po zamontowaniu panelu kuchennego.

7 Wskazówki dotyczące instalacji zmywarki

7.8 Przygotowanie panelu

1.

Zmierz odległość między górną krawędzią sąsiednich drzwi a zmywarką;

Przenieś pomiar na panel kuchenny i wyznacz środek;

3.

Zastosuj szablon wiercenia i postępuj zgodnie z podanymi instrukcjami;

7.8 Przygotowanie panelu

4.

Usuń szablon i zamocuj akcesoria.

⚠ UWAGA: Unikaj, aby łby śrub wystawały z tytu panelu podczas montażu uchwytu.

7 Wskazówki dotyczące instalacji zmywarki

7.9 Montaż panelu

1.

Przymocuj panel do zmywarki

Przymocuj panel do dolnej części zmywarki

3.

Przymocuj panel do górnej części zmywarki

Otwórz drzwi zmywarki, trzymając dolną część panelu kuchennego, a następnie odkręć dolne śruby;

5.

Upewnij się, że panel jest całkowicie włożony; przymocuj panel kuchenny do zmywarki za pomocą dołączonych śrub.

7 Wskazówki dotyczące instalacji zmywarki

⚠ UWAGA: Podłącz teraz zmywarkę do sieci wodno-elektrycznej, postępując zgodnie z instrukcjami w rozdziale 8.

7.10 Mocowanie maszyny do kuchni

Instrukcje mocowania zmywarki do boku sąsiednich szafek.

⚠ OSTRZEŻENIE: Jeśli nie można przymocować zmywarki bocznie, użyj dołączonych wsporników i przymocuj ją do blatu; zachowaj ostrożność, jeśli materiał blatu nie jest drewniany.

8 Podłączenie do sieci wodnej i elektrycznej

8.1 Schemat potączeń

Schemat instalacji w kolumnie

⚠ OSTRZEŻENIE: Upewnij się, że ciśnienie wody mieści się w zakresie od 0,08 Mpa do 1 Mpa.

8.2 Urządzenia zabezpieczające

Wszystkie zmywarki wyposażone są w zabezpieczenie przed przelaniem, które w przypadku przekroczenia normalnego poziomu wody z powodu awarii automatycznie zatrzymuje dopływ wody i/lub odprowadza nadmiar.

Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi.

Dostawa do użytkownika

9

Na koniec instalacji:

• Poinformuj użytkownika o podstawowych funkcjach;
• Poinformuj użytkownika o wszystkich istotnych aspektach bezpiecznego użytkowania i obsługi;
• Przekaż użytkownikowi akcesoria oraz instrukcje użytkowania i montażu do sta-rannego przechowywania.

Po zakończeniu instalacji usuń folię ochronną, taśmę i wszystkie inne materiały opakowaniowe oraz wyjmij dostarczone akcesoria ze zmywarki.

Uwaga: Rzeczywisty wygląd produktu zależy od wybranego modelu.

Demontaż zmywarki

10

• Odłącz produkt od sieci elektrycznej i wodnej;
• Odkręć śruby mocujące;
• Lekko unieś produkt i całkowicie go wyciągnij;
• Ten produkt nie uszkadza mebla, który może być używany także z nowym urządzeniem.
