HIP 3C7E0S-80 - Geschirrspüler HOOVER - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	Hoover
Modell	HIP 3C7E0S-80
Höhe (verstellbar)	818 bis 898 mm
Breite	598 mm
Tiefe	555 mm
Anzahl Gedecke	14 (Schätzung)
Erforderlicher Wasserdruck	0,08 bis 1 MPa
Stromversorgung	230 V ~ 50 Hz (Schätzung)
Länge des Netzkabels	1350 mm
Länge des Zulaufschlauchs	1500 mm
Länge des Ablaufschlauchs	1700 mm
Maximales Gewicht der Möbelfront	9 kg
Hauptfunktionen	Waschen, Spülen, Trocknen, Überlaufschutz
Sicherheit	Automatische Überlaufsicherung
Installation	Einbau, Montageset im Lieferumfang, Dampfsperrband
Einstellungen	Höhe der Füße (vorne und hinten), Neigung
Wartung	Filter und Sprüharme regelmäßig reinigen
Ersatzteile	Erhältlich beim Hoover-Kundendienst
Garantie	Gemäß den Herstellerbedingungen

Häufig gestellte Fragen - HIP 3C7E0S-80 HOOVER

Was sind die genauen Abmessungen des Geschirrspülers Hoover HIP 3C7E0S-80?

Die Abmessungen sind: verstellbare Höhe von 818 bis 898 mm, Breite 598 mm, Tiefe 555 mm. Bitte konsultieren Sie die Bedienungsanleitung für die genauen Einbaumaße.

Kann dieser Geschirrspüler unter einem Kochfeld installiert werden?

Nein, es ist verboten, einen Geschirrspüler unter einem Kochfeld zu installieren. Das Gerät muss in sicherer Entfernung von Wärmequellen aufgestellt werden.

Welches Zubehör wird mit dem Geschirrspüler geliefert?

Das Installationsset umfasst: Schrauben in verschiedenen Größen (A, B, C, D), Dübel (E), eine Bohrschablone (F), ein Dampfsperrband (G) und eine Schutzfolie (H).

Wie stelle ich die Höhe des Geschirrspülers ein?

Neigen Sie das Gerät, indem Sie die Rückseite etwa 10 cm anheben, und stellen Sie dann den hinteren Fuß von vorne mit einer Schraube ein. Die vorderen Füße werden durch direktes Drehen eingestellt.

Welcher Wasserdruck ist für den Betrieb erforderlich?

Der Wasserdruck muss zwischen 0,08 MPa und 1 MPa liegen. Überprüfen Sie Ihre Installation vor dem Anschluss.

Wie installiere ich die Möbelfront an der Tür?

Messen Sie den Abstand zu den benachbarten Türen, übertragen Sie die Maße auf die Front, verwenden Sie die Bohrschablone, befestigen Sie die Front mit den mitgelieferten Schrauben am Geschirrspüler und befolgen Sie die Schritte in der Anleitung.

Was tun, wenn die Möbelfront mehr als 9 kg wiegt?

Wenn die Front 9 kg überschreitet, müssen Sie unbedingt den Hoover-Kundendienst kontaktieren, um spezifische Anweisungen zu erhalten. Installieren Sie sie nicht ohne Unterstützung.

Ist der Geschirrspüler mit einer Überlaufschutzvorrichtung ausgestattet?

Ja, alle Modelle sind mit einer automatischen Überlaufsicherung ausgestattet, die bei übermäßigem Wasserstand die Wasserzufuhr unterbricht.

Kann ich den Geschirrspüler ohne Einbau verwenden?

Nein, das Gerät muss zwingend eingebaut werden, um die Sicherheit zu gewährleisten und Verletzungs- oder Verbrennungsrisiken zu vermeiden.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind beim Hoover-Kundendienst oder auf deren offizieller Website erhältlich. Beachten Sie die Bedienungsanleitung für die Referenznummern.

BEDIENUNGSANLEITUNG HIP 3C7E0S-80 HOOVER

Dieses Installationshandbuch ist für Küchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall benötigt werden könnte. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

i HINWEIS: Die Merkmale und Abbildungen in diesem Dokument dienen nur zur Veranschaulichung und können ohne Vorankündigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3
2 Wo die Spülmaschine installiert werden soll p.3
3 Abmessungen der Spülmaschine p.4-5
4 Schritt-für-Schritt Installationsvideo p.6
5 Werkzeuge für die Installation p.6
6 Nischemaße p.7

7 Hinweise zur Installation der Spülmaschine p.8 - 17

7.1 Installation des Dampfbands
7.2 Höhenverstellung
7.3 Einstellung des hinteren Fußes
7.4 Einstellung der Höhe der vorderen Füße
7.5 Neigungsverstellung
7.6 Einsetzen in das Einbaufach
7.7 Befestigung der vorderen Füße
7.8 Vorbereitung des Panels
7.9 Platteninstallation
7.10 Befestigung der Maschine an der Küche

8 Anschluss an Wasser- und Stromnetz p.18 - 19

8.1 Anschlussdiagramm
8.2 Sicherheitsvorrichtungen

9 Übergabe an den Benutzer p.19

10 Ausbau der Spülmaschine p.19

1 Sicherheitshinweise für die Installation

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihre Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhält;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schließen Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brandgefahr und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur;
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein;
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnittverletzungen zu vermeiden;
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie;
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zugänglich ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Küchenelemente (z. B. einer Schublade) in Kontakt kommen und keinen mechanischen Belastungen ausgesetzt sein;
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherstellen, dass es korrekt installiert wurde;

• Schließen Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr;

• Achten Sie beim Transport auf das Gewicht des Produkts;

• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in diesem Handbuch. Beachten Sie, dass es möglich ist, die Tür an die anderen Möbeltüren anzugleichen, auch wenn sie höher als das Bedienfeld ist;
• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist;
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit;
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig;
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß funktioniert. Andernfalls schließt die Tür nicht richtig und heißer Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinflüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspüler nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

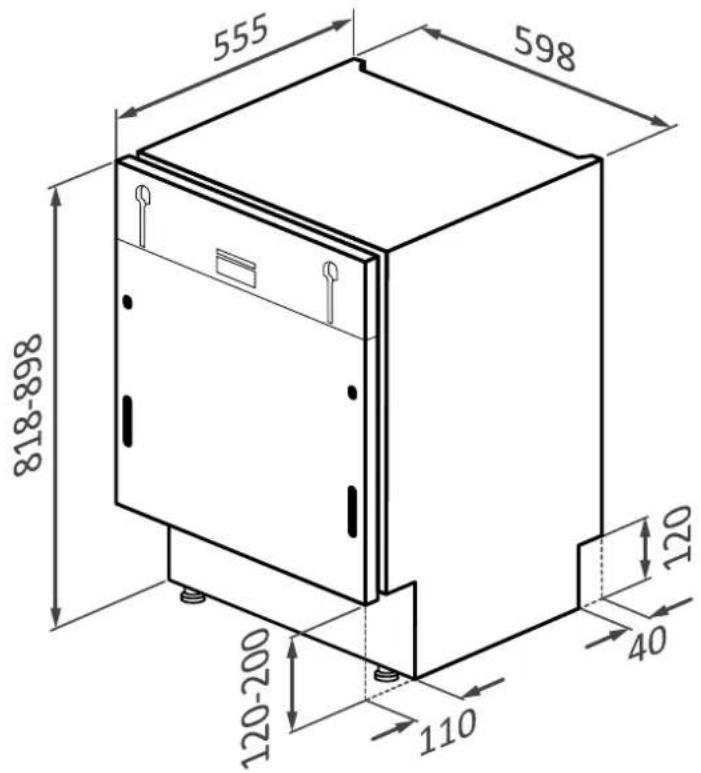

3 Abmessungen der Spülmaschine

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Küchentür

⚠️ ACHTUNG: wenn die Küchenfront mehr als 9 kg wiegt, wenden Sie sich an den Kundendienst.

Abmessungen in mm

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo

des Produkts durch Scannen

des QR-Codes ansehen:

oder durch Klicken auf den folgenden link

5 Werkzeuge für die Installation

Erforderliche Werkzeuge

Mit dem Produkt gelieferte Werkzeuge

Abmessungen in mm

Axonometrische Ansicht

A

⚠️ ACHTUNG: Die Mindesthöhe des Geschirrspülers beträgt 818 mm; in diesem Fall muss der Abstand zwischen der Küchentür und dem Boden zwischen 90 und 120 mm liegen. Wenn der Geschirrspüler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tür und Boden proportional vergrößert werden, bis zu einem Maximum zwischen 170 und 200 mm.

7 Hinweise zur Installation der Spülmaschine

7.1 Installation des Dampfschutzstreifens

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schränke an.

1.

1.

7.2 Höheneinstellung

Neigen Sie den Geschirrspüler, indem Sie die Rückseite um ca. 10 cm anheben.

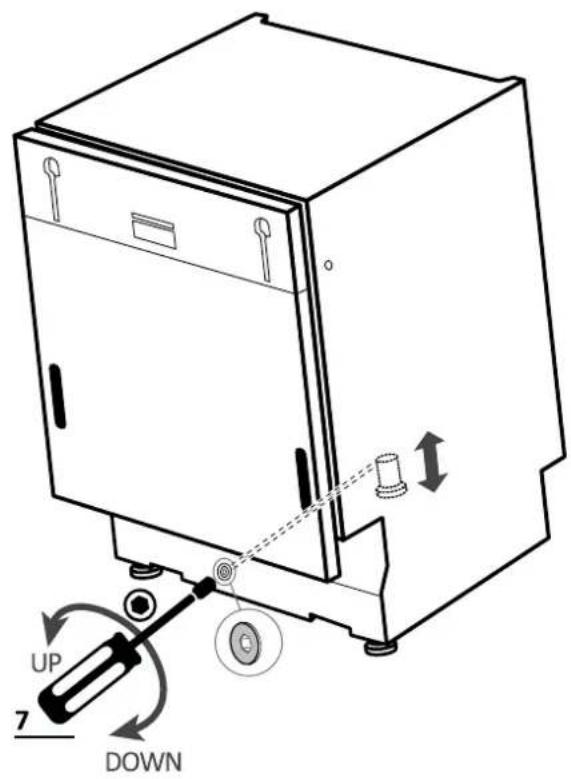

7.3 Einstellung des hinteren Fußes

Stellen Sie die Höhe des hinteren Fußes von vorne an der Maschine wie angegeben ein.

7 Hinweise zur Installation der Spülmaschine

7.4 Einstellung der Höhe der vorderen Füße

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüler leicht anheben.

7.5 Neigungsverstellung

Die Spülmaschine in der Vertikalen und Horizontalen ausrichten.

7.6 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prüfen.

7.7 Befestigung der vorderen Füße

Nach Überprüfung aller Maße die vorderen Füße dauerhaft fixieren, damit sie sich mit der Zeit nicht lösen. Dieser Vorgang kann auch nach der Montage der Küchenfront durchgeführt werden.

7 Hinweise zur Installation der Spülmaschine

7.8 Vorbereitung des Panels

1.

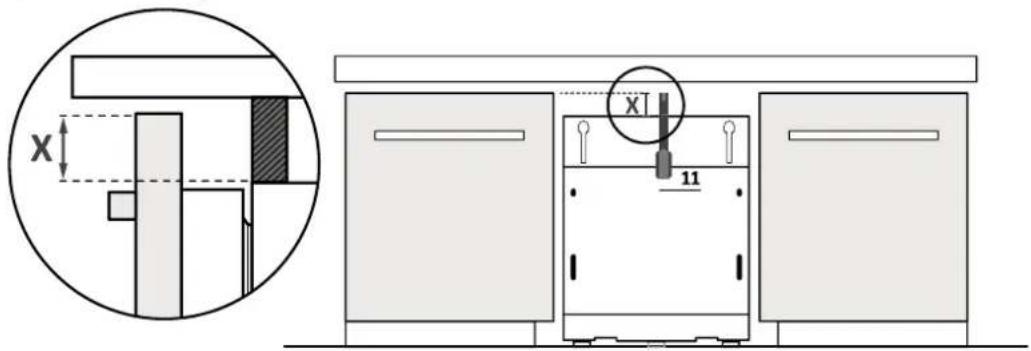

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Türen und der Spülmaschine;

Übertragen Sie das Maß auf die Küchenfront und markieren Sie die Mitte;

3.

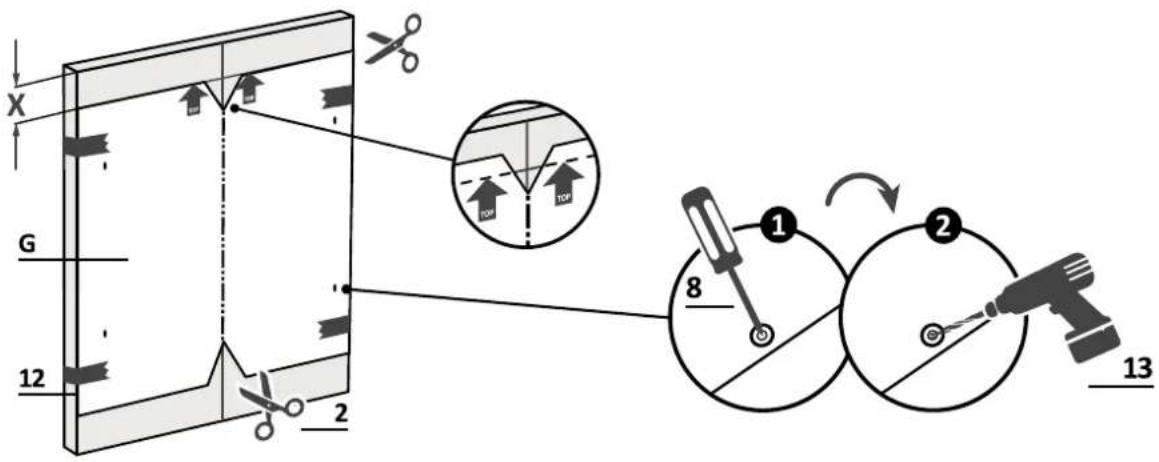

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.8 Vorbereitung des Panels

4.

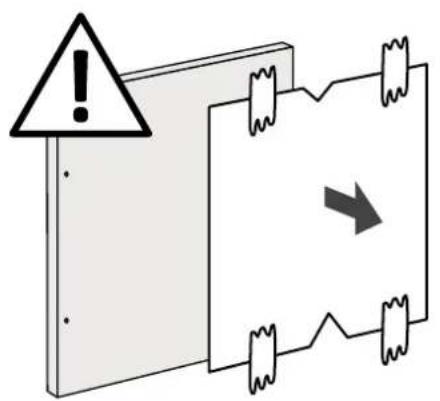

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

⚠️ ACHTUNG: Vermeiden Sie, dass die Schraubenköpfe auf der Rückseite des Paneels hervorstehen, wenn der Griff montiert wird.

7 Hinweise zur Installation der Spülmaschine

7.9 Platteninstallation

1.

Befestigen Sie die Blende an der Spülmaschine;

Befestigen Sie die Blende am unteren Teil der Spülmaschine;

3.

Befestigen Sie die Blende am oberen Teil der Spülmaschine;

Öffnen Sie die Spülmaschinentür und halten Sie dabei den unteren Teil des Küchenpaneels fest, dann lösen Sie die unteren Schrauben;

5.

Stellen Sie sicher, dass die Blende vollständig eingeschoben ist; befestigen Sie die Küchenblende mit den mitgelieferten Schrauben an der Spülmaschine.

7 Hinweise zur Installation der Spülmaschine

⚠ ACHTUNG: Schließen Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

7.10 Befestigung der Maschine an der Küche

Hinweise zur seitlichen Befestigung der Spülmaschine an den angrenzenden Möbeln.

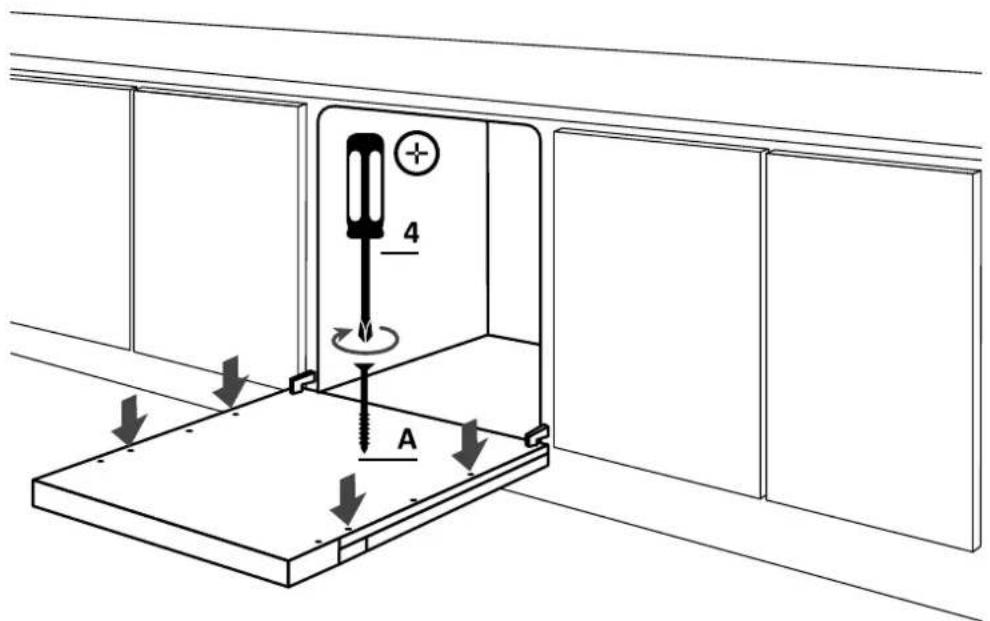

⚠ ACHTUNG: Wenn Sie den Geschirrspüler seitlich nicht befestigen können, verwenden Sie die mitgelieferten Halterungen und befestigen Sie ihn an der Arbeitsplatte; seien Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8 Anschluss an Wasser- und Stromnetz

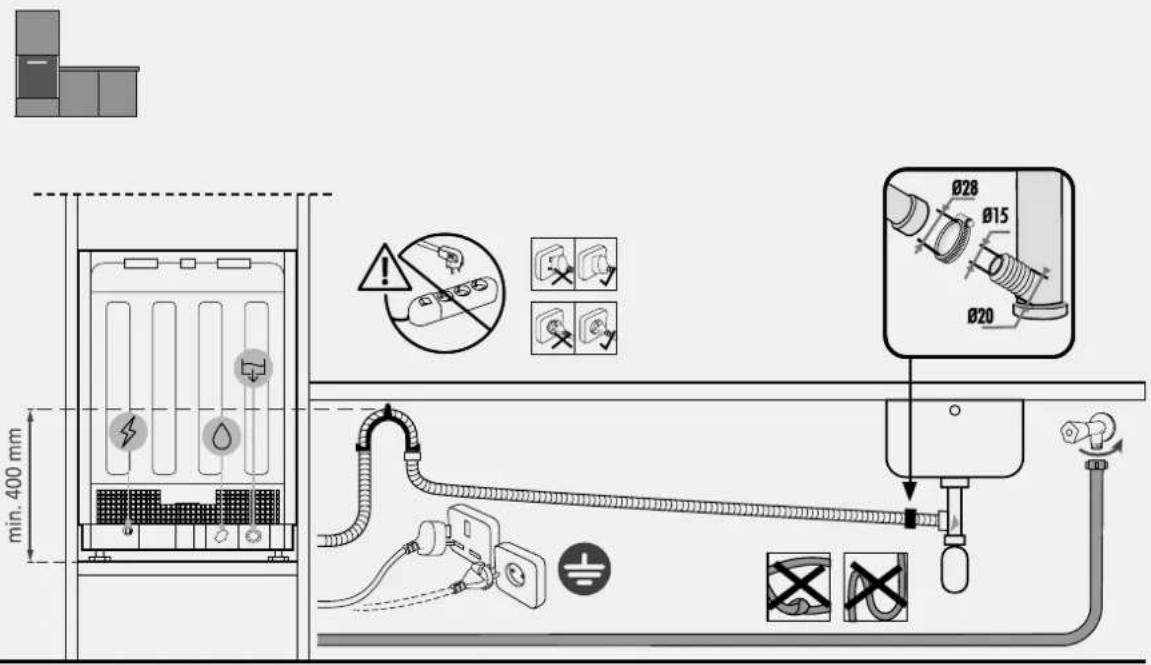

8.1 Anschlussdiagramm

Installationsschema für Säulenmontage

⚠️ ACHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspüler sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiten des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüssige Wasser ableitet.

Für weitere Informationen siehe Benutzerhandbuch.

Übergabe an den Benutzer

9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfältigen Aufbewahrung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmen Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspülers.

HINWEIS: Das tatsächliche Aussehen des Produkts hängt vom gewählten Modell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
