ZXQ1000-B - Pompa wodna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Pompa zanurzeniowa do wody
Marka	Vevor
Model	ZXQ1000-B
Zasilanie elektryczne	AC 110-120 V, 60 Hz
Maksymalna moc	1 KM (około 745 W)
Maksymalny przepływ	4000 galonów/h (około 15140 L/h)
Maksymalna wysokość podnoszenia	31 stóp (około 9,4 m)
Stopień ochrony	IPX8
Rozmiar wylotu	G1-1/2" (gwint zewnętrzny 1,5 cala)
Maksymalna temperatura wody	35 °C
Dozwolone ciecze	Tylko czysta woda (bez ścieków, paliw, chemikaliów)
Działanie	Zanurzona, z automatycznym przełącznikiem pływakowym
Wbudowane zabezpieczenia	Zabezpieczenie przed pracą na sucho (wyłącznik termiczny), uziemienie, wymagane gniazdo GFCI
Zalecana konserwacja	Czyszczenie filtra i wirnika czystą wodą po każdym użyciu; sprawdzanie pływaka co 3 miesiące
Minimalny poziom wody do pracy	Około 35 mm
Akcesoria w zestawie	Uchwyt, przełącznik pływakowy

Często zadawane pytania - ZXQ1000-B Vevor

Jakiego gniazdka elektrycznego używać z pompą Vevor ZXQ1000-B?

Używaj wyłącznie gniazdka chronionego przez wyłącznik różnicowoprądowy (GFCI) o napięciu 110-120 V, 60 Hz. Nigdy nie używaj przedłużacza.

Czy mogę używać pompy do ścieków lub wody zawierającej ciała stałe?

Nie, ta pompa jest przeznaczona wyłącznie do czystej wody. Nie pompuj ścieków, paliw, chemikaliów ani płynów ściernych.

Dlaczego pompa się nie uruchamia?

Sprawdź zasilanie sieciowe, gniazdo GFCI i przełącznik pływakowy: musi mieć możliwość swobodnego unoszenia się. Jeśli pływak jest zablokowany w dolnym położeniu, pompa się nie uruchomi.

Pompa wyłącza się po kilku minutach pracy, co robić?

Może to być spowodowane przegrzaniem (zbyt gorąca woda lub zbyt niski poziom wody) lub zanieczyszczeniem. Pozostaw do ostygnięcia, wyczyść filtr i wirnik, upewnij się, że woda nie przekracza 35 °C.

Jak prawidłowo zamontować pompę?

Umieść pompę na dnie zbiornika, całkowicie zanurzoną (z wyjątkiem wtyczki). Podłącz wąż tłoczny do wylotu G1-1/2" pochylając go w dół, z dala od źródła. Podłącz do gniazdka GFCI.

Jaka jest maksymalna wysokość podnoszenia?

Maksymalna wysokość podnoszenia wynosi 31 stóp (około 9,4 metra). Powyżej tego przepływ znacznie spada.

Czy mogę uruchomić pompę na sucho?

Nie, praca na sucho uszkadza pompę. Zawsze musi być zanurzona w celu chłodzenia. Zabezpieczenie termiczne wyłącza silnik w przypadku przegrzania.

Jak wyczyścić wirnik?

Odłącz pompę. Zdejmij kosz wlotowy, a następnie wyczyść wirnik czystą wodą delikatnym strumieniem. Podczas czyszczenia nie kładź pompy na wirniku.

Jaki jest maksymalny przepływ pompy?

Maksymalny przepływ wynosi 4000 galonów na godzinę (około 15 140 litrów na godzinę). Przepływ ten maleje wraz ze wzrostem wysokości podnoszenia.

Co zrobić, jeśli pompa się nie wyłącza?

Sprawdź, czy przełącznik pływakowy nie jest zablokowany. Upewnij się, że pompa jest dobrze ustawiona na dnie zbiornika, aby pływak mógł swobodnie opadać.

INSTRUKCJA OBSŁUGI ZXQ1000-B Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

ZATAPIALNA POMPA UŻYTKOWA INSTRUKCJE

MODEL: ZXQ1100-B

1. Pompę należy umieścić pionowo - nie uruchamiaj urządzenia na jego boku.
2. Gdy pompa wodna pracuje przez długi czas, należy zapewnić, że jest całkowicie

zanurzona w wodzie, aby mogła być w pełni chłodzona. Jest to niezbędny warunek pracy dla wszystkich zatapialnych pomp wodnych.

1. Gdy pompa wodna pracuje przy niskim poziomie wody, może to być tylko używane do krótkotrwałej pracy; pompa nie może pracować przy niskim poziomie wody przez długi czas, w przeciwnym razie może się przegrzać.

ZACHOWAJ TE INSTRUKCJE

OSTRZEŻENIE

Przeczytaj ten materiał przed użyciem tego produktu. Niezastosowanie się do tego może skutkować poważnymi obrażeniami.

PARAMETRY SPECYFIKACJI

Model	Wejście	Maksymalnamoc	Maksymalnyprzepływ	Maksymalnepodniesienie	Ocena wodoodporności	Rozmiar wylotu
ZXQ1100-B	AC110-120 60 Hz	1 KM	4000 GPH	3 1 FT	IPX8	G1-1/2"

Przed uruchomieniem należy zwrócić uwagę na następujące kwestie:

Pompę należy podłączyć do wtyczki zabezpieczonej GCI, która została zainstalowana zgodnie z przepisami.

Wtyczka musi mieć napięcie zasilania AC 110-120 V 60 Hz.

UWAGA

Ta pompa została oceniona do użytku wyłącznie z wodą.

WAŻNE! Dla własnego bezpieczeństwa – zanim zaczniesz uruchamiać tę pompę, proszę, aby następujące punkty zostały sprawdzone przez eksperta:

1. Ryzyko porażenia prądem - Ta pompa jest dostarczona z przewodem uziemiającym i wtyczką z uziemieniem. Aby zmniejszyć ryzyko porażenia prądem, należy podłączyć ją tylko do odpowiednio uziemionego gniazdka z uziemieniem.
2. Ryzyko porażenia prądem - Ta pompa nie została zbadana do użytku na basenach.
3. Połączenia elektryczne muszą być chronione przed wilgocią.
4. Jeśli istnieje niebezpieczeństwo powodzi, połączenia elektryczne muszą być przeniesione na wyższy teren.
5. Cyrkulacja płynów żrących oraz krążenie materiałów ściernych, koniecznie należy unikać za wszelką cenę.
6. Pompa musi być chroniona przed mrozem.
7. Pompa musi być chroniona przed pracą na sucho.
8. Dostęp przez dzieci również powinien być zapobiegany odpowiednimi środkami.
9. Aby zapobiec śmierci od porażenia prądem, pompa musi być podłączona tylko do gniazdka chronionego wyłącznikiem różnicowoprądowym (GFCI).
10. Nie używaj do tego przedłużacza.
11. OSTRZEŻENIE: Przewód tego produktu zawiera ołów lub di(2-etyloheksylu) (DEHP), substancje chemiczne znane w stanie Kalifornia jako powodujące raka, wady wrodzone lub inne szkody reprodukcyjne.

Umyj ręce po obsłudze.

1. Osoby z rozrusznikami serca powinny wcześniej skonsultować się ze swoim lekarzem przed użyciem. Pola elektromagnetyczne w pobliżu rozrusznika serca mogą powodować zakłócenia lub awarię stymulatora.
2. Ostrzeżenia, środki ostrożności i instrukcje omówione w tej instrukcji nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi rozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale które musi zapewnić operator.

Typ płynu

Pompa przeznaczona jest do pracy z wodą o maksymalnej temperaturze 77°C (25°C). Nie używaj pompy do innych płynów, zwłaszcza paliw, płynów czyszczących ani innych produktów chemicznych.

Instalacja

Podwodna pompa silnikowa musi być zainstalowana w pozycji stacjonarnej z:

a) naprawionym rurociągiem lub

b) elastycznym wężem gumowym.

Zasilanie

1. Pompa jest wyposażona we wtyczkę odporną na wstrząsy zgodnie z przepisami. Pompa jest zaprojektowana do podłączenia do gniazdka zabezpieczonego GFCI 110-120 VAC, 60 Hz.
2. Upewnij się, że gniazdko jest wystarczająco zabezpieczone i jest w doskonałym stanie.
3. Po włożeniu wtyczki do gniazdka pompa będzie gotowa do pracy.
4. OSTRZEŻENIE: Aby zapobiec śmierci z powodu porażenia prądem, pompę należy podłączać tylko do gniazdka chronionego GFCI.
5. OSTRZEŻENIE! Jeśli przewód zasilający lub wtyczka jest uszkodzona, nie używaj pompy. Przewód zasilający lub wtyczkę może

naprawiać wyłącznie wykwalifikowany elektryk.

Obszary zastosowań

1. Ta pompa jest przeznaczona tylko do pompowania wody.
2. Ta pompa jest zaprojektowana do stosowania w: usuwaniu wody z zalanych piwnic, studzienek okiennych, garaży, płaskich dachów.
3. Ta pompa nie powinna być używana do: ciągłej pracy, fontann/stawów, szamb lub systemów kanalizacyjnych.
4. Ta pompa może być również używana do przepompowywania wody (np. w gospodarstwie domowym, rolnictwie, hydraulice).

Instrukcje instalacji

1. Umieść pompę w wodzie.

NIEBEZPIECZEŃSTWO! Nie używaj przedłużacza z tą pompą. Utrzymuj ją suchą i zabezpieczoną przed wodą.

1. Podłącz jeden koniec węża odpływowego do portu wylotowego. Umieść drugi koniec w razie potrzeby, aby skierować wylot wody co najmniej 3 stopy od źródła. Skieruj wąż odpływowy w dół, z dala od źródła.
2. Podłącz przewód zasilający do gniazdka chronionego GFCI.

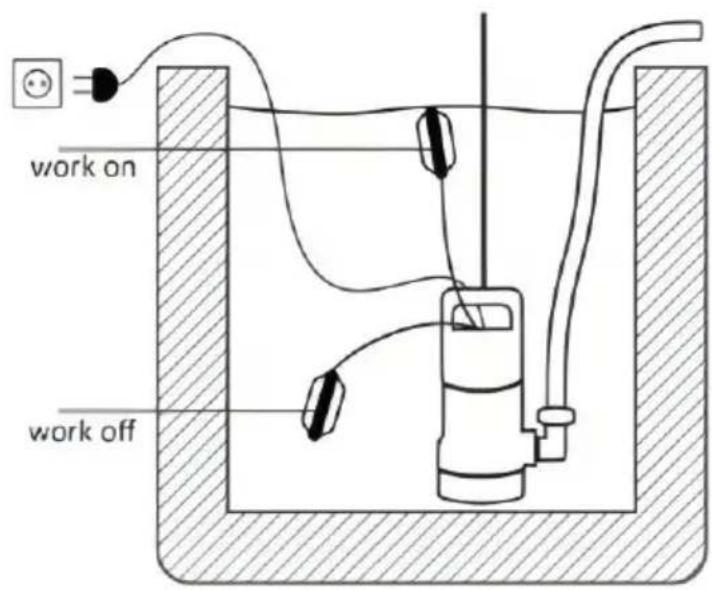

Operacja

Po przeczytaniu tych instrukcji, przed rozpoczęciem należy wziąć pod uwagę następujące punkty dotyczące pompy:

1. Sprawdź, czy pompa spoczywa na dnie basenu, jeśli nie jest zawieszona za uchwyt.
2. Sprawdź, czy rura wylotowa jest odpowiednio połączona.
3. Sprawdź, czy połączenie elektryczne ma 110-120 V AC 60 Hz.
4. Sprawdź, czy gniazdko elektryczne jest chronione przez GFCI i w dobrym stanie. Przetestuj gniazdko z zabezpieczeniem GFCI przed użyciem.
5. Upewnij się, że woda i wilgoć nie mogą zbliżyć się do źródła zasilania.

gniazdo elektryczne.

1. Sprawdź, czy pompa jest zainstalowana tak, aby zapobiegać pracy na sucho.

1. Wtyczki nie można wkładać do wody, należy podłączyć zabezpieczenie przed wyciekiem.
2. Pompa głębinowa potrzebuje wody (0)-3 do ostygnięcia i nie może pracować przez długi czas w suchym środowisku.
3. Pompa głębinowa jest pompą czystą i zabrania się pompowania ścieków.
4. Przed użyciem pompę zanurzeniową należy całkowicie zanurzyć w wodzie (z wyjątkiem wtyczki) i opróżnić pompę oraz rurę wodną z powietrza, w przeciwnym razie woda może nie zostać wypuszczona.
5. Pompy model ZXQ1100-B nie są pompami o niskim poziomie wody gdy poziom wody spadnie poniżej 35 mm, może nie być w stanie pompować wody.

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM OD PRZYPADKOWEGO DZIAŁANIA:

Odłącz pompę od gniazdka elektrycznego przed wykonaniem jakiejkolwiek inspekcji, konserwacji lub czyszczenia.

Jeśli pompa jest przesuwana podczas pracy, po każdym użyciu należy ją oczyścić czystą wodą.

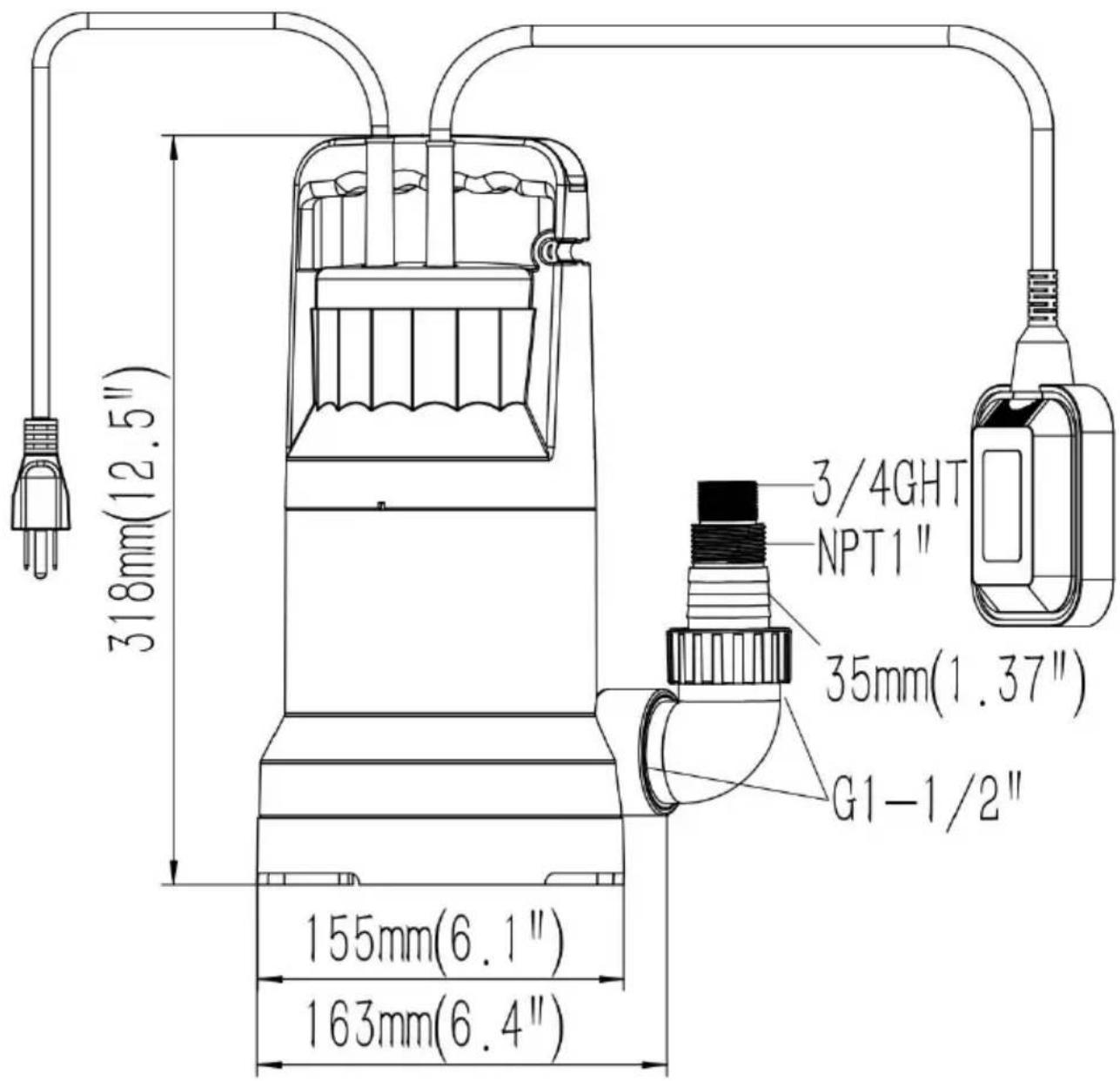

ROZMIAR PRODUKTU

USUWANIE USTEREK

Incydenty	Powoduje	Środki zaradcze
Pompa nie uruchamia się	-Brak zasilania sieciowego- Pływak nie przełącza się	- Sprawdź zasilanie sieciowe- Ustaw pływak w wyższej poz
Brak przepływu	-Sitko wlotowe jest zatkane- Wąż ciśnieniowy jest zgięty	- Oczyścić strumień wody na śwlotowym- Zresetuj wąż
Pompa nie wyłącza się	- Pływak nie może opaść	- Umieścić pompę prawidłowo i podłożu wału
Niewystarczający przepływ	- Sito wlotowe jest zatkane- Zmniejszona wydajność pompowania przez brudną i ścierną wodę	- Oczyścić sito wlotowe- Oczyścić pompę i wymienić zużyte części
Pompa wyłącza się po krótkim czasie pracy	-Wyłącznik termiczny zatrzymu pompy z powodu brudnej wo- Woda za gorąca. Wyłącznik termiczny zatrzymuje pompę	- Wyjmij wtyczkę z gniazdka. Wyczyścić pompę i wał- Upewnij się, że temperatura wody jest maksymalna. Nie przekraczać 35°C

WSKAZÓWKI DOTYCZĄCE KONSERWACJI

Ta pompa głębinowa jest zatwierdzonym i bezobsługowym produktem wysokiej jakości, który podlega rygorystycznej kontroli końcowej. Zalecamy regularne przeglądy i konserwację, aby zapewnić długą żywotność sprzętu i nieprzerwaną pracę.

Ważna uwaga!

• Przed wszystkimi pracami konserwacyjnymi wyjąć wtyczkę z gniazdka.
• W przypadku częstego transportu pompy w trakcie pracy, po każdym użyciu należy ją oczyścić czystą wodą.
• W przypadku instalacji stacjonarnej działanie łącznika pływakowego należy sprawdzać co 3 miesiące.
• Wszystkie cząsteczki włókniste, które mogły się nagromadzić wewnątrz obudowy pompy, należy usunąć strumieniem wody.
• Co 3 miesiące należy oczyścić podłoże wału i wirnik z błota.
• Usunąć osad na pływaku czystą wodą.

Czyszczenie wirnika.

Jeżeli w obudowie pompy zgromadzi się nadmierna ilość osadów, należy zdemontować dolną część pompy w następujący sposób:

1. Wyjmij klatkę wlotową z obudowy pompy.
2. Wyczyścić wirnik czystą wodą.

Ważny! Nie kładź ani nie opieraj pompy na wirniku!

1. Zmontuj w odwrotnej kolejności.

Wyprodukowano w Chinach.
