BEDIENUNGSANLEITUNG ZXQ1000-B Vevor
Technisches Support- und E-Garantiezertifikat
- Die Wasserpumpe muss aufrecht platziert werden und darf nicht auf der Seite liegen.
- Wenn die Wasserpumpe über einen langen Zeitraum betrieben wird, muss sie vollständig in Wasser eingetaucht sein, damit sie vollständig abgekühlt werden kann. Dies ist eine notwendige Betriebsbedingung für alle Tauchwasserpumpen.
- Wenn die Wasserpumpe bei niedrigem Wasserstand arbeitet, stellen Sie sicher, dass sie nur für kurze Zeit verwendet wird. Die Wasserpumpe darf nicht über einen langen Zeitraum bei niedrigem Wasserstand laufen, da sie sonst überhitzt.
Bewahren Sie dieses Handbuch auf.
WARNUNG
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.
TECHNISCHE DATEN
| Modell | Eingang | Maxima le Kraft | Maximaler Durch fluss | Maximaler Hub | Wasserdichtigkeitsklasse | Auslassgröße |
| ZXQ1100-B | AC110-120V 60Hz | 1 PS | 4000 GPH | 3 1 Fu | IPX8 | G1-1/2" |
Beachten Sie vor der Inbetriebnahme Folgendes:
Die Pumpe muss an einen GFCI-geschützten Stecker angeschlossen werden, der vorschriftsmäßig installiert wurde.
Der Stecker muss eine Versorgungsspannung von AC110-120V 60Hz haben.
VORSICHT
Die Pumpe wurde nur für die Verwendung mit Wasser bewertet.
WICHTIG! Zu Ihrer eigenen Sicherheit, bevor Sie die Pumpe in Betrieb nehmen, lassen Sie die folgenden Punkte von einem Experten überprüfen.
- Risiko eines elektrischen Schlags – Diese Pumpe ist mit einem Erdungsleiter und einem Stecker mit Erdungskontakt ausgestattet. Um das Risiko eines elektrischen Schlags zu verringern, muss sichergestellt werden, dass sie an eine ordnungsgemäß geerdete Steckdose mit Erdungskontakt angeschlossen wird.
- Gefahr eines Stromschlags – Diese Pumpe wurde nicht für die Verwendung in Schwimmbadbereichen untersucht.
- Die elektrischen Verbindungen müssen vor Feuchtigkeit geschützt werden.
- Wenn Überschwemmungsgefahr besteht, müssen die elektrischen Verbindungen auf eine höhere Ebene gebracht werden.
- Die Zirkulation von ätzenden Flüssigkeiten sowie der Transport von Schleifmitteln müssen unter allen Umständen vermieden werden.
- Die Pumpe muss vor Frost geschützt werden.
- Die Pumpe muss vor Trockenlauf geschützt werden.
- Der Zugriff von Kindern sollte ebenfalls durch geeignete Maßnahmen verhindert werden.
- Um einen Stromschlag und Tod zu verhindern, muss die Pumpe nur an eine GFCI-geschützte Steckdose angeschlossen werden.
- Verwenden Sie hierfür kein Verlängerungskabel.
11. WARNUNG: Das Kabel dieses Produkts enthält Blei und/oder Di(2-Ethylhexyl)phthalat (DEHP), Chemikalien, von denen dem Bundesstaat Kalifornien bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen.
Waschen Sie sich nach der Handhabung die Hände.
- Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt konsultieren. Elektromagnetische Felder in der Nähe des Herzschrittmachers könnten Schrittmacherstörungen oder Herzschrittmacherversagen verursachen.
- Die Warnungen, Vorsichtsmaßnahmen und Anweisungen, die in diesem Handbuch besprochen werden, können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es muss dem Betreiber klar sein, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht eingebaut werden können, aber vom Betreiber geliefert werden müssen.
Flüssigkeitstyp
Die Pumpe ist für die Verwendung mit Wasser mit einem Durchmesser von 100 mm und einer maximalen Temperatur von 125 °C (257 °F) ausgelegt. Verwenden Sie die Pumpe nicht für andere Flüssigkeiten, insbesondere keine Kraftstoffe, Reinigungsflüssigkeiten oder andere chemische Produkte.
Installation
Die Tauchmotorpumpe muss in einer stationären Position installiert werden, entweder mit:
a) fester Rohrleitung oder
b) flexiblem Schlauch.
Leistung Liefern
- Die Pumpe ist mit einem Schukostecker entsprechend den Vorschriften ausgestattet. Die Pumpe ist für den Anschluss an eine GFCI-geschützte Steckdose mit 110–120 V Wechselstrom und 60 Hz ausgelegt.
- Stellen Sie sicher, dass die Steckdose ausreichend gesichert und in ausgezeichnetem Zustand ist. 3. Wenn der Stecker in die Steckdose eingefügt ist, beginnt die Pumpe zu arbeiten. 4. WARNUNG: Um Tod durch Stromschlag zu verhindern, muss die Pumpe an eine GFCI-geschützte Steckdose angeschlossen werden.
5. WARNUNG! Wenn das Netzkabel oder der Stecker beschädigt ist, benutzen Sie die Pumpe nicht. Das Netzkabel oder der Stecker dürfen nur von einem zertifizierten Elektriker repariert werden.
Einsatzgebiete
- Diese Pumpe ist nur zum Pumpen von Wasser bestimmt.
- Diese Pumpe ist für die Verwendung zum Entfernen von Wasser aus überfluteten Kellern, Fensterschächten, Garagen und Flachdächern bestimmt.
- Diese Pumpe sollte NICHT für Dauerbetrieb, Brunnen-/Teichwasser, septische oder Abwassersysteme verwendet werden.
- Die Pumpe kann auch zum Fördern von Wasser verwendet werden (z. B. Haushalt, Landwirtschaft, Sanitär).
Installationsanleitung
- Platzieren Sie die Pumpe im Wasser.
GEFAHR! Verwenden Sie dazu kein Verlängerungskabel. Halten Sie den Stecker trocken und fern von Wasser.
- Befestigen Sie ein Ende eines Abflussschlauchs am Ablaufanschluss. Platzieren Sie das andere Ende so, dass das Wasser mindestens 3 Fuß von der Quelle weggeleitet wird. Neigen Sie den Abflussschlauch nach unten, weg von der Quelle.
- Stecken Sie das Netzkabel in eine GFCI-geschützte Steckdose.

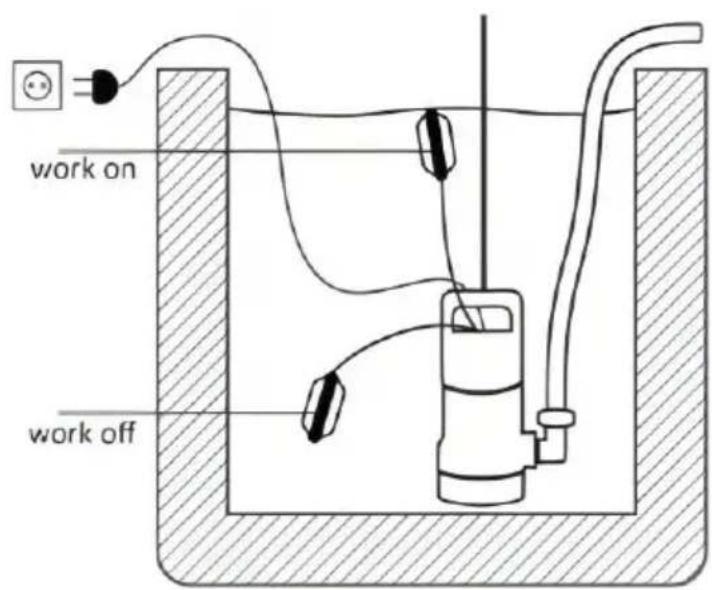

Betrieb
Berücksichtigen Sie nach dem Lesen dieser Anweisungen die folgenden Punkte, bevor Sie mit der Pumpe beginnen:
- Stellen Sie sicher, dass die Pumpe auf dem Boden des Beckens ist, sofern sie nicht am Griff aufgehängt ist.
- Überprüfen Sie, ob das Abflussrohr richtig angeschlossen ist.
- Überprüfen Sie, ob die elektrische Verbindung 110-120 VAC 60 Hz ist.
- Überprüfen Sie, ob die Steckdose GFCI-geschützt und in gutem Zustand ist.
Testen Sie die GFCI-geschützte Steckdose vor der Verwendung. 5. Stellen Sie sicher, dass weder Wasser noch Feuchtigkeit in die Nähe der Stromversorgung gelangen können. 6. Stellen Sie sicher, dass die Pumpe so installiert ist, dass sie nicht trocken läuft.
- Der Stecker darf nicht ins Wasser gesteckt werden; es muss ein Fehlerstromschutzschalter angeschlossen werden.
- Die Tauchpumpe benötigt zum Kühlen Wasser (0-35°C) und kann längere Zeit in einer trockenen Umgebung laufen.
- Die Tauchpumpe ist eine saubere Pumpe; es ist verboten, Abwasser zu pumpen.
- Die Tauchpumpe sollte vor dem Gebrauch vollständig in Wasser eingetaucht sein (mit Ausnahme des Stopfens) und die Luft in der Pumpe und der Wasserleitung entleeren, da sonst das Wasser möglicherweise nicht abgelassen wird.
- Bei den Modellpumpen ZXQ1100-B handelt es sich um Nicht-Niedrigwasser-Pumpen. Wenn der Wasserstand unter etwa 35 mm liegt, kann es sein, dass sie kein Wasser pumpen können.
WARNUNG
ZU SCHWERE VERHINDERN VERLETZUNG AUS UNBEABSICHTIGTEM BETRIEB:
Ziehen Sie den Stecker heraus, bevor Sie Inspektionen, Wartungs- oder Reinigungsarbeiten durchführen.
Wenn die Pumpe während des Betriebs bewegt wird, spülen Sie sie anschließend mit klarem Wasser aus.

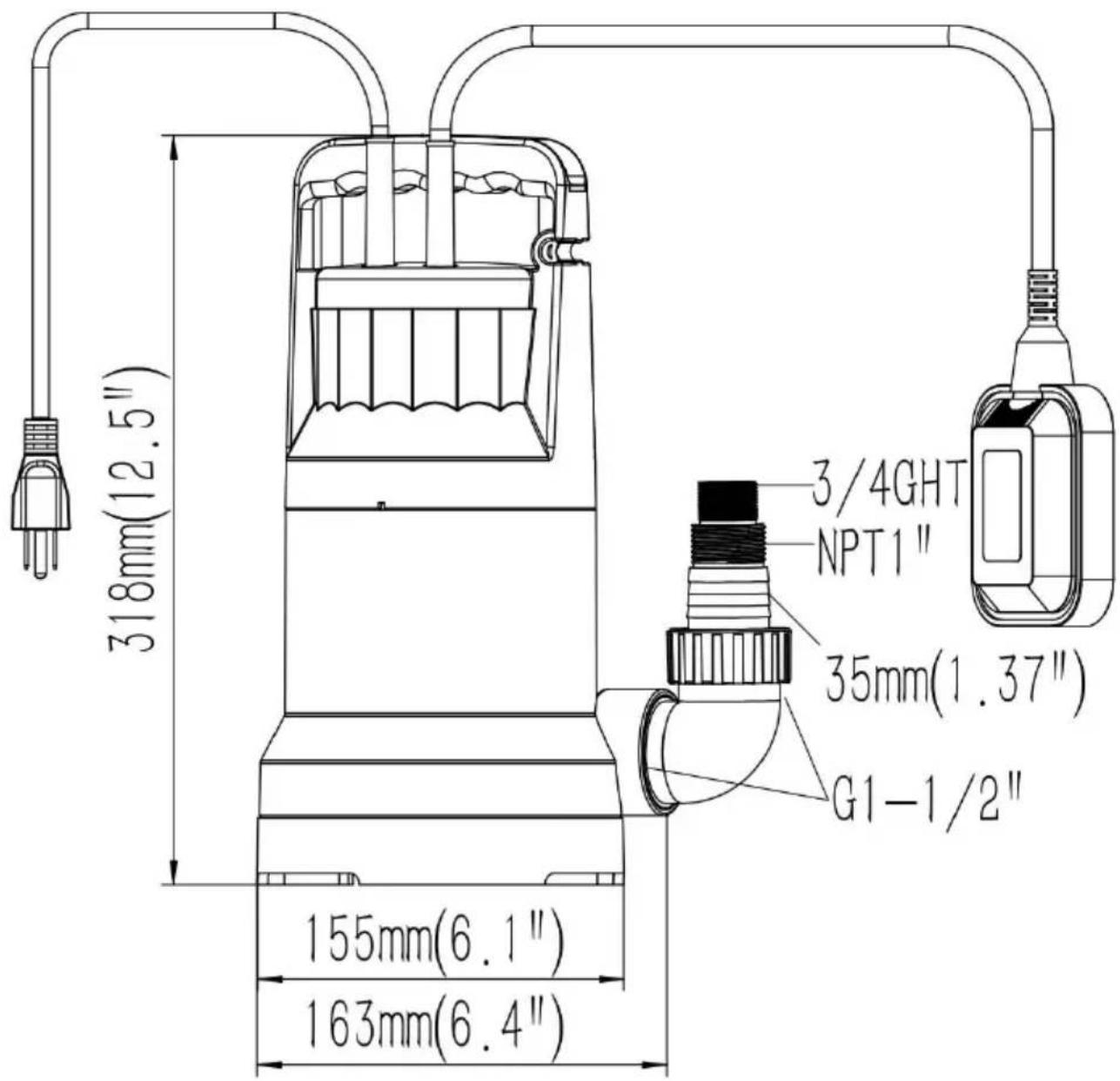

PRODUKTGRÖSSE
FEHLERBEHEBUNG
| Vorfälle | Ursachen | Heilmittel |
| Pumpe startet nich | -Kein Netzanschluss- Schwimmer schaltet nicht | - Netzversorgung prüfen- Schwimmer in eine höhere Position bringen |
| Kein Durchfluss | -Einlasssieb ist verstopft-Druckschlauch verbogen | -Einlaufsieb mit Wasserstrahl reinigen- Schlauch zurücksetzen |
| Pumpe schaltet nicht ab | - Floater kann nicht absinken | - Pumpe ordnungsgemäß auf d Schachtboden platzieren |
| Unzureichender Durchfluss | - Einlasssieb ist verstopft- Reduzierte Pumpleistung du schmutziges und abrasives Wasser | - Einlaufsieb reinigen- Pumpe reinigen und verschlissene Teile ersetzen |
| Pumpe schaltet nach kurzer Betriebszeit ab | -Thermische Abschaltung stopp Pumpen aufgrund von verschmutztem Wasser- Wasser zu heiß. Die thermische Abschaltung stoppt die Pumpe | - Netzstecker ziehen. Pumpe u Welle reinigen- Stellen Sie sicher, dass die Wassertemperatur maximal ist. 35°C dürfen nicht überschritten werden |
WARTUNGSRICHTLINIEN
Bei dieser Tauchpumpe handelt es sich um ein geprüftes und wartungsfreies Qualitätsprodukt, das einer strengen Endkontrolle unterliegt. Wir empfehlen eine regelmäßige Inspektion und Wartung, um eine lange Lebensdauer der Geräte und einen unterbrechungsfreien Betrieb zu gewährleisten.
Wichtiger Hinweis!
- Vor allen Wartungsarbeiten den Netzstecker ziehen.
- Falls die Pumpe während des Betriebs häufig transportiert wird, sollte sie nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation sollte die Funktion des Schwimmerschalters alle 3 Monate überprüft werden.
- Alle faserigen Partikel, die sich möglicherweise gebildet haben, sowie Rückstände im Pumpengehäuse sollten mit einem Wasserstrahl entfernt werden.
- Alle 3 Monate sollten der Wellenboden und das Laufrad von Schlamm gereinigt werden.
- Ablagerungen am Schwimmer mit klarem Wasser entfernen.
Reinigen des Laufrads.
Wenn sich im Pumpengehäuse übermäßige Ablagerungen ansammeln, müssen Sie den unteren Teil der Pumpe wie folgt demontieren:
- Entfernen Sie den Ansaugkäfig vom Pumpengehäuse.
- Reinigen Sie das Laufrad mit klarem Wasser.
Wichtig! Pumpe nicht auf dem Laufrad abstellen oder ablegen!
- Zusammenbau in umgekehrter Reihenfolge.
In China hergestellt.
