YT-28 - Koło garncarskie Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Koło garncarskie
Marka	Vevor
Model	YT-28
Średnica obrotowej tarczy	280 mm (Φ280 mm)
Maksymalne obciążenie (gliny)	3 kg
Zasilanie	CA 100-240 V ~ 50/60 Hz
Maksymalna moc	350 W
Prąd znamionowy (ochrona upływowa)	16 A
Zakres prędkości	50 – 300 tr/min
Poziom ciśnienia akustycznego	≤ 60 dB (w odległości 1 m)
Główne funkcje	Obrót w przód/tył, regulacja prędkości pedałem i ręczna, ekran dotykowy, ochrona przed wyciekiem
Dołączone akcesoria	Fartuch, zdejmowalna miska na pył, zestaw 8 narzędzi (nóż, gąbka, skrobaki, igła itp.), aluminiowa tarcza obrotowa
Konserwacja i czyszczenie	Czyścić glinę i plamy wodne z tarczy suchą szmatką po każdym użyciu; nie spłukiwać wodą; okresowo sprawdzać dokręcenie elementów
Bezpieczeństwo	Używać w pomieszczeniach, na równej i suchej podłodze; odłączyć przed naprawą; nie zmieniać kierunku obrotów silnika podczas pracy; sprawdzać ochronę upływową co miesiąc
Części zamienne i naprawa	Uszkodzony przewód zasilający musi być wymieniony przez profesjonalistę; poluzowane mocowania można dokręcić; w razie innych problemów skontaktuj się z supportem Vevor
Informacje ogólne	Użycie tylko do modelowania gliny; odpowiednie dla dzieci powyżej 8 lat pod nadzorem; certyfikat FCC klasa B

Często zadawane pytania - YT-28 Vevor

Jak zmienić kierunek obrotów tarczy?

Użyj przełącznika przód/tył (7A na schemacie). Zawsze zatrzymaj silnik przed zmianą kierunku, aby uniknąć uszkodzeń.

Co zrobić, jeśli maszyna nie uruchamia się?

Najpierw sprawdź, czy wtyczka jest prawidłowo podłączona. Następnie sprawdź, czy ochrona upływowa (8) jest włączona (zapalona kontrolka). Jeśli kontrolka jest wyłączona, naciśnij przycisk resetowania.

Czy można używać pedału i ekranu jednocześnie?

Tak, możesz wybrać tryb kontroli prędkości: ręczny przez ekran dotykowy lub pedał regulacji. Przełącznik 7B umożliwia przełączanie między nimi.

Jak wyczyścić tarczę obrotową i miskę po użyciu?

Usuń pozostałości gliny, a następnie wytrzyj tarczę i miskę suchą ściereczką. Nigdy nie spłukuj wodą, aby uniknąć utleniania i przecieków.

Co zrobić w przypadku wycieku wody z miski?

Sprawdź, czy miska jest prawidłowo zainstalowana i poziom wody nie przekracza krawędzi uszczelniającej. W razie potrzeby wyreguluj miskę.

Dlaczego moja glina pęka podczas toczenia?

Może to być spowodowane nadmierną siłą podczas podnoszenia lub zbyt niską prędkością w stosunku do formowania. Spróbuj podnosić glinę równomiernie i zmniejszyć prędkość.

Jak przetestować ochronę upływową?

Naciśnij przycisk testu (8A) raz w miesiącu. Jeśli wskaźnik zgaśnie, ochrona działa prawidłowo. Następnie naciśnij przycisk resetowania, aby przywrócić zasilanie.

Maszyna wydaje nieprawidłowy hałas, co sprawdzić?

Upewnij się, że miska na wodę nie styka się z tarczą obrotową. Sprawdź również, czy maszyna jest wypoziomowana (wyreguluj nóżki) i czy mocowania nie są poluzowane.

Jakie narzędzia są dołączone do koła?

Zestaw 8 narzędzi: linka do cięcia gliny, mała żółta gąbka, nóż drewniany, skrobak drewniany, skrobak ze stali nierdzewnej, duży nóż okrągły z płaskim drutem, igła stalowa, nóż z płaskim drutem taśmowym. Służą do cięcia, formowania i wygładzania gliny.

Czy mogę używać koła na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, na chłodnej, przewiewnej, suchej i równej podłodze. Ekspozycja na wilgoć lub wodę może uszkodzić elementy elektryczne.

INSTRUKCJA OBSŁUGI YT-28 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MASZYNA DO KOŁA GARNIARSKIEGO

MODEL: YT - 19/YT - 28/YT-37

NOTATKA: Kolor wyglądu zależy od zakupu!

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące

bezpieczeństwa, instrukcje, ilustracje i specyfikacje dołączone do tego sprzętu elektrycznego. Niezastosowanie się do wszystkich instrukcji wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkow musi uważnie przeczytać instrukcję obsługi.
	Prąd przemienny
	Ten symbol, umieszczony przed uwagą dotyczącą bezpieczeństwa, oznacza rodzaj środka ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może prowadzić do wypadku. Aby zmniejszy ryzyko obrażeń, pożaru lub porażenia prądem, należy z postępować zgodnie z zaleceniami przedstawionymi poni
	DO UŻYTKU WEWNĄTRZ
	PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejs 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci terenie Unii Europejskiej. Dotyczy to produktu i wszystk akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych.

Podczas korzystania z urządzeń elektrycznych należy przestrzegać podstawowych środków ostrożności, w tym poniższych.

PRZECZYTAJ WSZYSTKIE INSTRUKCJE PRZED UŻYCIEM TEGO URZĄDZENIA

1. To urządzenie ma zastosowanie wyłącznie do rysunków ceramicznych i nie może być wykorzystywane do innych celów. Nie używaj sprzętu brutalnie.

2. Sprzęt należy umieścić na chłodnym, wentylowanym, suchym, pyłoszczelnym równym podłożu.

3. Użytkownicy muszą okablować i zainstalować zgodnie ze standardami bezpieczeństwa elektrycznego.

4. Nie zmieniaj kierunku obrotów, gdy silnik pracuje. Aby zmienić kierunek obni należy go najpierw zatrzymać, a następnie uruchomić po całkowitym zatrzyman silnika.

5. Do czyszczenia korpusu maszyny używaj ręcznika lub gąbki. Nie używaj duiłości wody do mycia, aby uniknąć zanurzenia wody w silniku, przełączniku, łożysku i innych częściach, powodując awarię.

6. Przed użyciem upewnij się, że przełącznik i pedał znajdują się w pozycji zatrzymania przed podłączeniem zasilania.

7. Podczas naprawy lub wymiany części należy wyłączyć wyłącznik i odłączyć zasilanie.

8. Jeśli przewód zasilający jest uszkodzony, musi on zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub osobę o podobnych kwalifikacjach, aby uniknąć zagrożenia.

9. Dzieci powinny używać tego sprzętu razem z dorosłymi (Uwaga: To urządz może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli zapewniono im nadzór lub instrukc dotyczące korzystać z urządzenia w sposób bezpieczny i rozumieć związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru).

10. Okresowo sprawdzaj, czy kabel zasilający nie jest uszkodzony i czy złączii jest poluzowane.

1 1. Raz w miesiącu naciśnij przycisk na zabezpieczeniu przed wyciekiem, ab sprawdzić, czy zabezpieczenie przed wyciekiem działa prawidłowo!

ZACHOWAJ TE INSTRUKCJE

Informacje FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.

Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwym zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co mostrar stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika d podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższy środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość pomiędzy produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłąc jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

MODEL AND PARAMETERS

Model	YT - 19	YT - 28	YT - 37
Aluminiowy gramofon _	Φ250mm	Φ280mm	Φ280mm
Maksymalna ładowność (glina)	3 KG	3 KG	5 kg
Wejście	AC 100-240 V ~ 50/60 Hz
Maksymalna moc	350 W	350 W	450 W
Prąd znamionowy (Ochrona przed	16A	16A	16A
Prędkość	5 0-3 0 0obr./min	5 0-3 0 0obr./min	5 0-3 0 0obr./min
Poziom mocy akustyczne	≤ 60 dB (odległość 1 m)
Kolor	Niebieski / Różowy / Biały

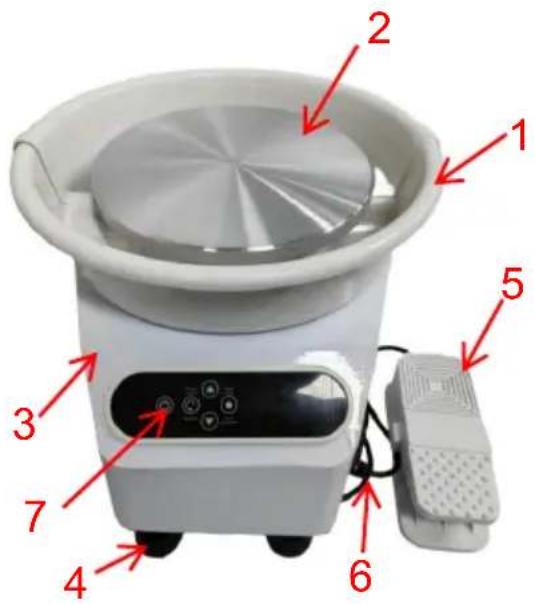

STRUCTURE DIAGRAM

1. Wyjmowany zbiornik na śmieci

1. Aluminiowy gramofon

2. Korpus urządzenia

3. Podkładka pod stopy

4. Pedal regulacji prędkości

5. Linia energetyczna

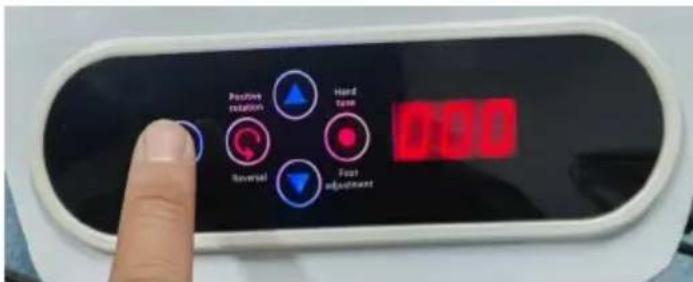

6. Panel dotykowy

7A: Przełącznik do przodu/ do tyłu 7B: Przełącznik ręczny / pedałowy

7C: Zwolnij 7D: Przyspieszenie

7E: Wyświetlacz 7F: Dotknij wiedźmy

1. Zabezpieczenie przed wyciekiem

8A: Przycisk testowy

(Naciśnij raz w miesiącu. Jest to normalne, jeśli wskaźnik zgaśnie po naciśnięciu)

8B: Przycisk resetowania

(Jeśli zasilanie jest wyłączone, najpierw usuń niebezpieczeństwo wycieku, następnie naciśnij ten przycisk, aby przywrócić zasilanie.)

8C: Lampka kontrolna (włączenie, gdy lampka jest włączona . )

1. Fartuch (x1): zapobiega zabrudzeniu ubrań.

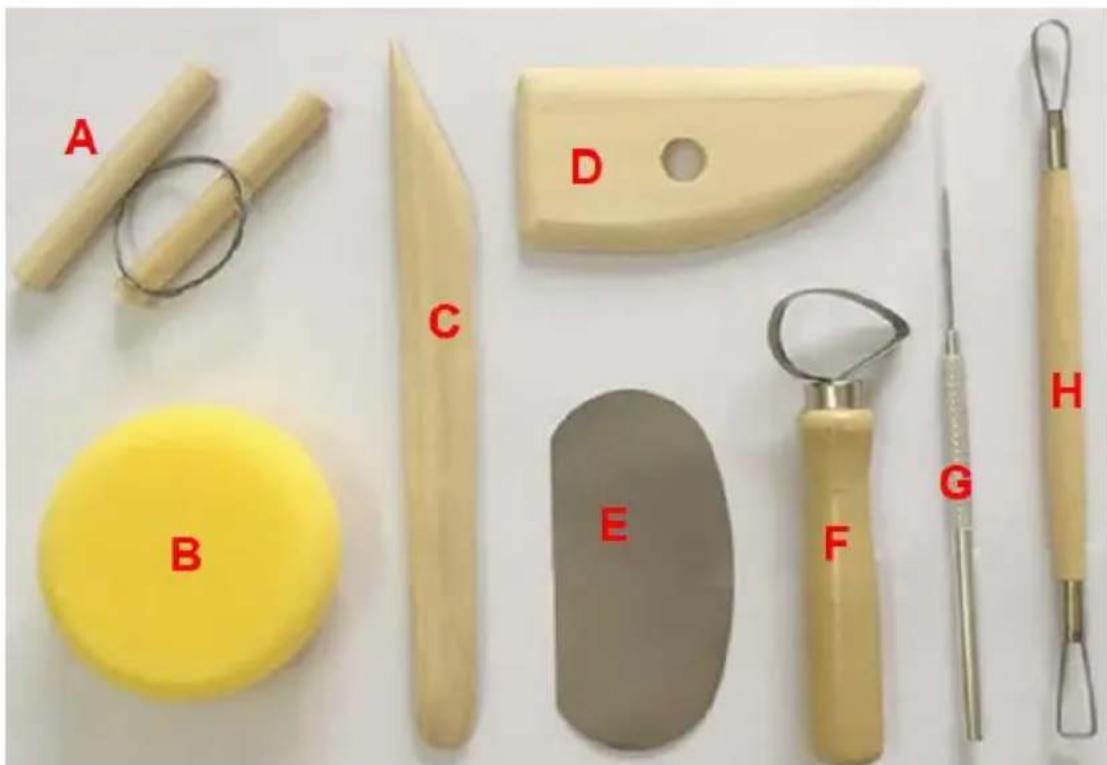

1. 8-częściowy zestaw narzędzi (x1)

A (Linia do cięcia gliny): Pomoc w precyzyjnym cięciu gliny (powierzchnia ci jest bardzo gładka) / naprawianiu i wyrównywaniu wylotu pracy / odbieraniu gotowego produktu.

B (Mała żółta gąbka): Dodaj wodę lub wchłoń wodę/przytnij powierzchnię lub krawędź ust, aby była gładka.

C (Nóż drewniany) : Przytnij spód w celu późniejszego usunięcia/przycięcia.

D (Skrobaczka drewniana): Przytnij otwór/kształt i usuń nadmiar gliny z powierzchni, aby była gładka.

E (Skrobaczka ze stali nierdzewnej): Usuń nadmiar gliny z powierzchni, aby była gładka.

F (Okrągły duży nóż z płaskiego drutu): Przytnij powierzchnię naczynia/kontroluj grubość/przytnij dolną stopkę pierścieniową.

G (Igła stalowa): Zeskrob nadmiar glinki z krawędzi ust/usuń pęcherzyki powietrza/dziurki.

H (Nóż z płaskiego drutu wstążkowego): Drobno przytnij powierzchnię naczynia lub zakreśl stopkę.

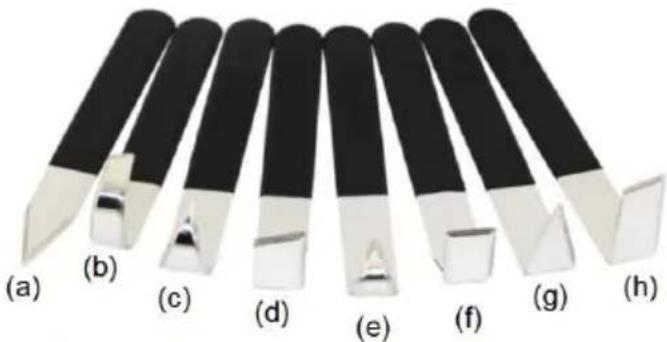

1. Nóż do naprawy gliny ze stali nierdzewnej, 8-częściowy zestaw (x1): Napraw gliniane formy, jak pokazano poniżej.

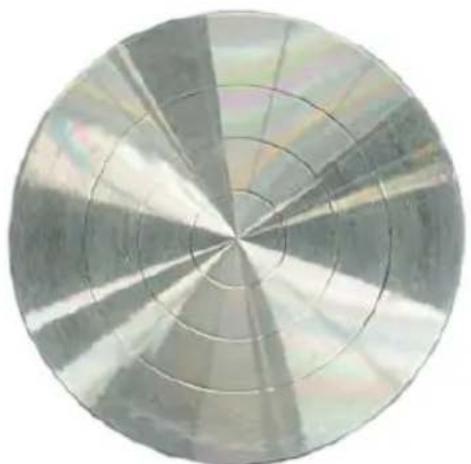

1. Gramofon aluminiowy: Wielkość gramofonu zależy bezpośrednio od maksymalnej średnicy, jaką możemy osiągnąć.

(Poluzuj śrubę kluczem i wymień ją)

UWAGA: Po pracy należy w odpowiednim czasie wyczyścić osad na talerzu obrotowym i misce oraz wytrzeć go suchym ręcznikiem, aby uniknąć utleniania na powierzchni talerza obrotowego!

OPERATING STEPS

Krok 1: Wyjmij odpowiednią ilość gliny, wrzuć kulkę błota na środek koła i u ją (zwilż ręce).

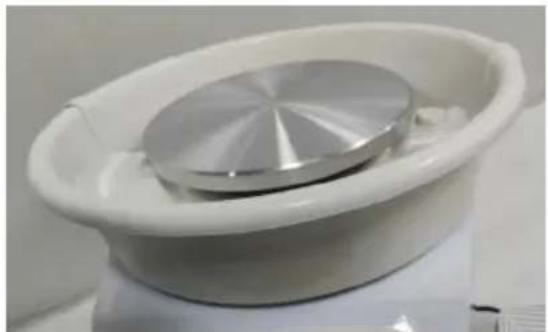

Krok 2: Podłącz zasilanie (jeśli zbiornik na wodę nie jest zainstalowany, najpie zainstaluj zbiornik na wodę).

Krok 3: Włącz przełącznik i wybierz kierunek obrotu do przodu (zgodnie z ru wskazówek zegara)/do tyłu (przeciwnie do ruchu wskazówek zegara) zgodnie z swoimi potrzebami.

Krok 4: Dostosuj prędkość i rozpocznij formowanie gliny za pomocą narzędzi (możesz także pedałować, regulując prędkość).

Krok 5: Naprawy form glinianych za pomocą narzędzi.

Krok 6: Kreatywne malowanie i kolorowanie można przeprowadzić według własnych potrzeb.

Po zakończeniu pracy zatrzymaj maszynę w odwrotnej kolejności.

Usuń listwę za pomocą skrobaka/ linii cięcia.

Przed wypaleniem odstawić na jakiś czas w chłodne miejsce.

SKILLS GUIDANCES

Problem	Powód	Rozwiązanie
Pęknięcie gliny	Nadmierna siła podczas podnoszenia	Proces podnoszenia powinien być niewielki i równy.
Glinia ma kształt spira	formowania gliny przekracza prędkość maszyny.	Formę kilka razy wcześniej obróć .
Prasy gliniane nierównomiernie obciążone	Nieprawidłowa postawa formowania gliny.	Usiądź pewnie i trzymaj plec szyję, ramiona, ramiona, przedramiona, nadgarstki i dłonie nieruchomo. Koordynuj siłę całego ciała.
Glinia poza środkiem	Dostałem niewłaściwą i niestabilną siłę na rękach podczas szukania środka.	Lewą dłoń należy umieścić n talerzu obrotowym na godzini ósmej i wywierać ukośny nacisk w dół z równą siłą.
Otwór jest nierówny i niecentralny.	1. Centrum nie zostało poprawnie znalezione.2. Nie otwiera się na środk3. Ręce drzą podczas naciskania, nierówna siła.	Otwarcie środkowego czubka lewego palca lub kciuka mus być wspomagane przez prawpalec i musi być dociskane pionowo w dół od punktu środkowego.
Pusta na dole	Naciskanie zbyt szybkie i zł mocne.	1. Dolną grubość otworu nało pozostawić około 2 cm.2. Zatrzymaj maszynę, dodaj nową glinę, uruchom maszynę wygładź powierzchnię.
Bąbelki.	Głina nie została odpowiedn zagnieciona.	Zatrzymaj maszynę i nakłuj i pęcherzyki powietrza, wypełnij otwór gliną, a następnie uruchom maszynę, aby wygładzić powierzchnię.
Nierówna grubość po podniesieniu.	Ręce nie są ułożone na równoległych liniach lub z nierówną siłą.	Podczas podnoszenia gliny wewnętrzne i zewnętrzne opuszki palców muszą poruszać się synchronicznie v linii prostej.
Forma upadła.	1. Było za dużo wody, a g była zbyt miękka, aby ją utrzymać.2. Otwarcie szybko się rozszerza, deformuje i zapada.3. Ściana jest gruba na gó cienka na dole, której nie można podeprzeć.4. Glinka jest używana zbyt długo i jej lepkość spada.	1. Podczas rysowania używaj jak najmniejszej ilości wody.2. Trzymaj ręce w ruchu od dołu do góry.3. Nigdy nie naciskaj.4. Szybkie prototypowanie.
Przełamanie dolne	1. Ugniatanie gliny nie jest jednolite, glina sucha i mok nie jest jednolita.2. Woda na dnie, po	1. Równomiernie ugniataj glin2. Po zakończeniu wyciśnij wodę z wnętrza naczynia.3. Pozostaw do wyschnięcia n

uformowaniu nie wchłania wody.3. Po wyschnięciu nie układ na płytach chłonnych.4. Ekspozycja na słońce.5.Zbyt gruby dół.

solidnej desce.4. Trzymaj z dala od słońca5. Grubość dna jest mniejszaniż 2 cm.

TROUBLESHOOTING INSTRUCTION

Problem	Powód	Rozwiązanie
Nie działa.	Zasilanie nie jest podłączone.	1. Sprawdź, czy wtyczka zasilania jest prawidłowo włóżona.2. Sprawdź, czy zabezpieczenie przed wyciekiem jest włączone.
Potrząsanie maszyną	Maszyna nie stoi na poziomie podłoża.	Wyreguluj cztery nóżki maszyny tak, aby maszyna znajdowała się na poziomi podłoża.
Gramofon wydaje dźwięk.	Zbiornik na wodę przy gramofonie.	Sprawdź, czy zbiornik na wodę jest prawidłowo zainstalowany.
Zbiornik na wodę przeciek	1. Woda przekracza wodoszczelną krawędź basenu.2. Zbiornik na wodę nie prawidłowo zainstalowany.	1. Sprawdź, czy przechowywanie wody błotnej przekracza wodoodporną krawędź.2. Sprawdź, czy zbiornik wodę jest prawidłowo zainstalowany.
Gramofon za bardzo skacze.	Zapięcie jest luźne.	Sprawdź, czy element mocujący nie jest poluzowany. Jeśli nie, poproś specjalistę odebugowanie.

CLEAN AND CARE RULES

1. Po zakończeniu pracy sprzętu należy oczyścić powierzchnię gramofonu z gł i wytrzeć zacieki z powierzchni gramofonu (nie spłukiwać bezpośrednio wodą).
2. Regularnie sprawdzaj części pod kątem luzów.
3. Jeśli używasz go oszczędnie, uruchamiaj go przynajmniej raz w miesiącu.

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
