Typ produktu	Gramofon winylowy z wbudowanym głośnikiem
Model	Vevor JBC-02
Wymiary (ok.)	36 × 30 × 12 cm
Waga (ok.)	2,5 kg
Zasilanie	Zasilacz sieciowy AC 100-240 V, 50/60 Hz na DC 5 V, 5 W
Moc wyjściowa	5 W
Głośnik	1 × 2 cale, 2 Ω, 3 W
Prędkości odtwarzania	33 ⅓ obr/min (30 cm), 45 obr/min (18 cm), 78 obr/min (25 cm)
Łączność	Bluetooth (nazwa: JBC-02), wejście AUX (gniazdo 3,5 mm), wyjście liniowe RCA (LINE OUT)
Funkcje	Odtwarzanie winyli, transmisja Bluetooth, wejście pomocnicze, wyjście liniowe
Typ napędu	Pasek (napęd pasowy)
Ramię gramofonu	Proste ramię z przeciwwagą, dźwignia podnoszenia
Kartridż i igła	Kartridż ceramiczny, wymienna igła (szafirowa)
Korekcja	Wbudowana korekcja RIAA
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać rozpuszczalników. Chronić przed kurzem.
Bezpieczeństwo	Odłączyć przed czyszczeniem. Nie wystawiać na wilgoć. Używać wyłącznie dostarczonego zasilacza.
Części zamienne i naprawialność	Wymienna igła i pasek. Pomoc techniczna przez www.vevor.com/support.
Zawartość opakowania	Gramofon, zasilacz sieciowy, instrukcja obsługi

Często zadawane pytania - JBC-02 Vevor

Jak podłączyć i włączyć gramofon JBC-02?

Podłącz zasilacz sieciowy do gniazda DC IN z tyłu urządzenia, a następnie podłącz go do gniazdka ściennego. Obróć pokrętło POWER/BT (na dole po lewej), aby włączyć urządzenie. Zaświeci się dioda LED.

Jak podłączyć smartfon przez Bluetooth?

Włącz urządzenie i obróć pokrętło na BT. Dioda Bluetooth miga. Włącz Bluetooth w telefonie i wybierz JBC-02 z listy. Po połączeniu dioda świeci światłem niebieskim.

Jakie są dostępne prędkości odtwarzania?

Gramofon obsługuje trzy prędkości: 33 ⅓ obr/min dla płyt LP 30 cm, 45 obr/min dla singli 18 cm i 78 obr/min dla starych płyt 25 cm. Użyj przełącznika prędkości znajdującego się przy ramieniu.

Jak korzystać z funkcji AUX IN?

Podłącz kabel audio 3,5 mm do gniazda AUX znajdującego się z przodu lub z tyłu (w zależności od wersji) oraz do odtwarzacza audio. Obróć pokrętło na AUX. Dioda zaświeci się na fioletowo. Źródło dźwięku będzie odtwarzane przez głośniki gramofonu.

Co zrobić, jeśli płyta się kręci, ale nie ma dźwięku?

Sprawdź, czy pokrętło głośności nie jest w pozycji MIN. Upewnij się, że ramię jest prawidłowo ustawione na płycie i że igła ma kontakt. Jeśli problem nie ustąpi, spróbuj innego źródła (Bluetooth lub AUX), aby potwierdzić, że głośniki działają.

Jak wymienić igłę?

Delikatnie podnieś czerwoną plastikową osłonę kartridża. Igła wypada. Włóż nową igłę, dopasowując ją do wycięć, a następnie załóż plastikową osłonę. Uważaj, aby nie dotknąć punktu styku.

Pasek napędowy spadł, jak go ponownie założyć?

Wykonaj następujące kroki: 1) Zdejmij talerz. 2) Otwórz zapięcie wokół walca. 3) Zdejmij pętlę i płytę. 4) Włóż pasek w boczny wspornik. 5) Dopasuj trójkątny otwór paska do metalowego łożyska. 6) Załóż talerz i zapięcie.

Czy mogę używać gramofonu z zewnętrznymi głośnikami?

Tak, użyj wyjścia LINE OUT (gniazda RCA czerwone i białe), aby podłączyć wzmacniacz lub wieżę hi-fi. Głośność gramofonu kontroluje własne głośniki, ale nie zewnętrzne.

Co zrobić, jeśli prędkość odtwarzania jest niestabilna lub dźwięk jest zniekształcony?

Sprawdź, czy przełącznik prędkości jest ustawiony prawidłowo dla twojej płyty. Jeśli pasek jest zużyty lub rozciągnięty, wymień go. Upewnij się, że talerz obraca się swobodnie. Wyczyść płytę winylową antystatyczną szczotką.

Gdzie znaleźć części zamienne i pomoc?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i gwarancję elektroniczną. Igły i paski są dostępne online. Sprawdź instrukcję po numery referencyjne.

INSTRUKCJA OBSŁUGI JBC-02 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI GRAMFONU

MODEL: JBC-01 / JBC-02 / JBC-03

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

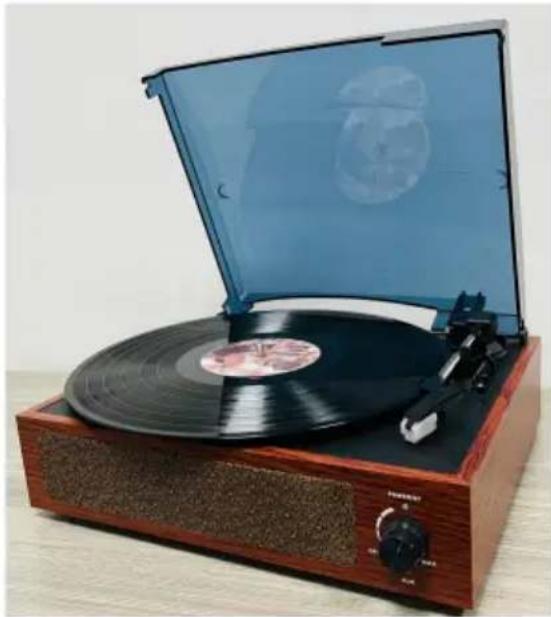

GRAMOFON

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.

PARAMETR PRODUKTU

Model	JBC-01	JBC-02	JBC-03
Napięcie wejściowe	Prąd zmienny 100-240 V 50/60 Hz
Napięcie wyjściowe	Prąd stały 5V
Moc	3 W	5 W	10 W
Liczba głośników Jeden	głośnik Dwa głośniki	Dwa głośniki
Specyfikacja głośnika	2" 2Ω 3W	2" 2Ω 3W 2,5"	3Ω 5W
Prędkość odtwarzania	3 prędkości odtwarzania30 cm---33 obr./min./18 cm---45 obr./min./25 cm---78 obr./min
Nazwa Bluetooth	JBC-01	JBC-02	JBC-03

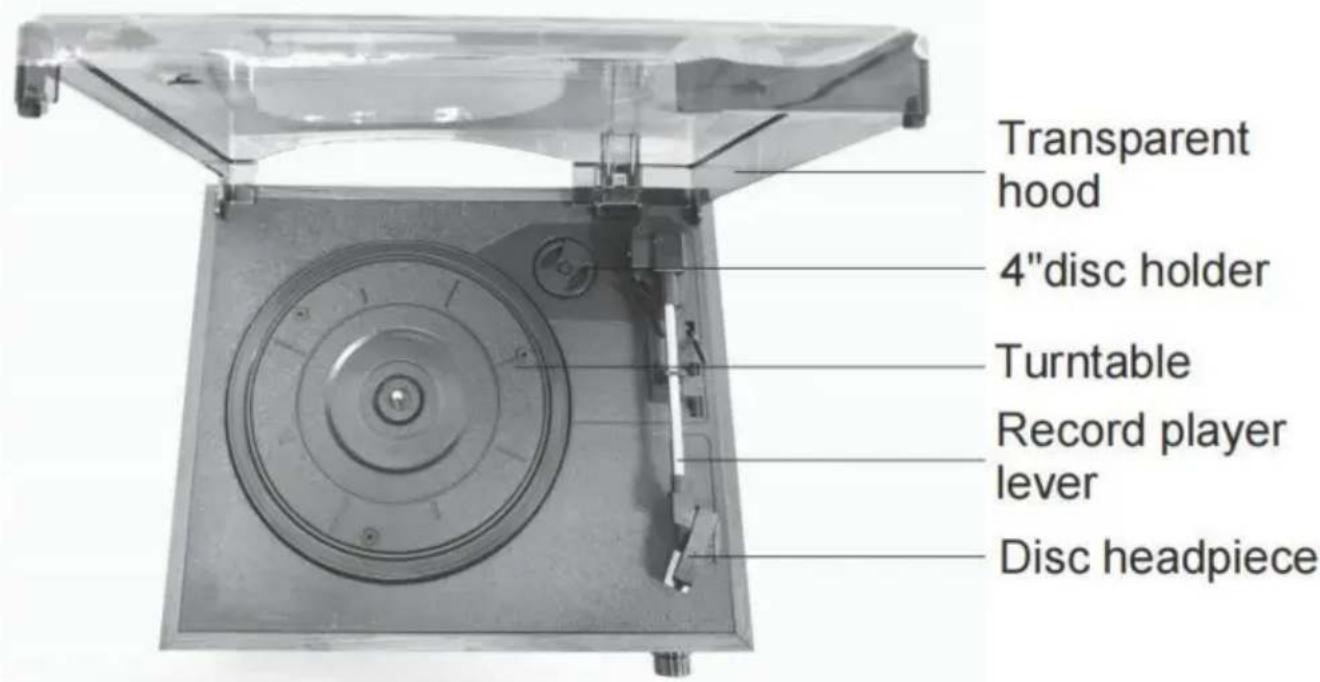

PREZENTACJA PRODUKTU

1. Tryb nagrywania. Dioda LED świeci jasno, niebieskim światłem, przez długi czas.
2. Tryb odtwarzania Bluetooth (BT) niebieskie światło migające - tryb parowania. Niebieski światło włączone - parowanie powiodło się.
3. Tryb AUX IN (dostęp do innych urządzeń audio w celu odtwarzania muzyki) światło fioletowe jest stabilny.
4. WYJŚCIE LINIOWE (RCA) – synchroniczna transmisja sygnału audio z gramofonu (do sprzętu głośnikowego wymagany jest kabel audio).
5. Gniazdo DC IN jest gniazdem wejściowym zasilania.

INSTRUKCJA OBSŁUGI

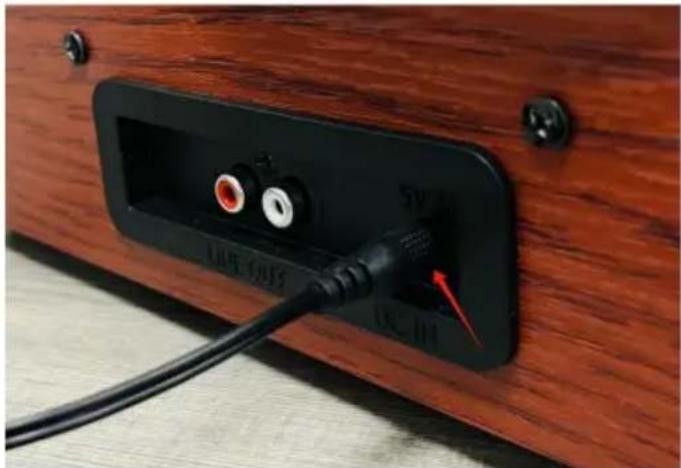

1. Podłącz adapter do portu DC IN.

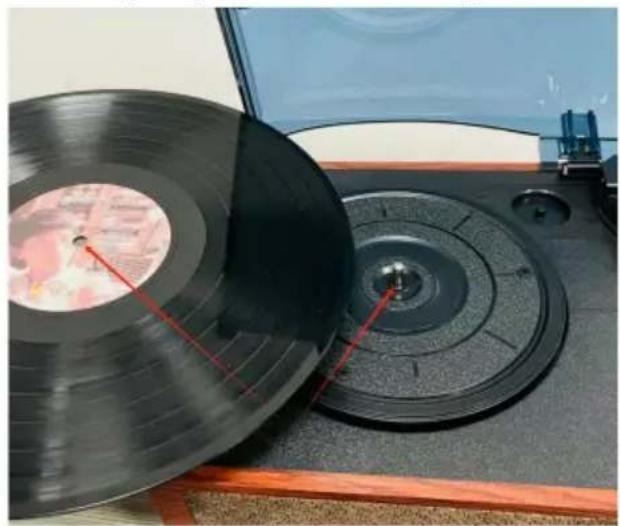

1. Włóż płytę winylową i wsuń okrągły otwór znajdujący się na środku płyty do metalowego cylindra obudowy.

1. Otwórz osłone pałeczki gramofonu. Wyjmij igłę gramofonu. okładka.

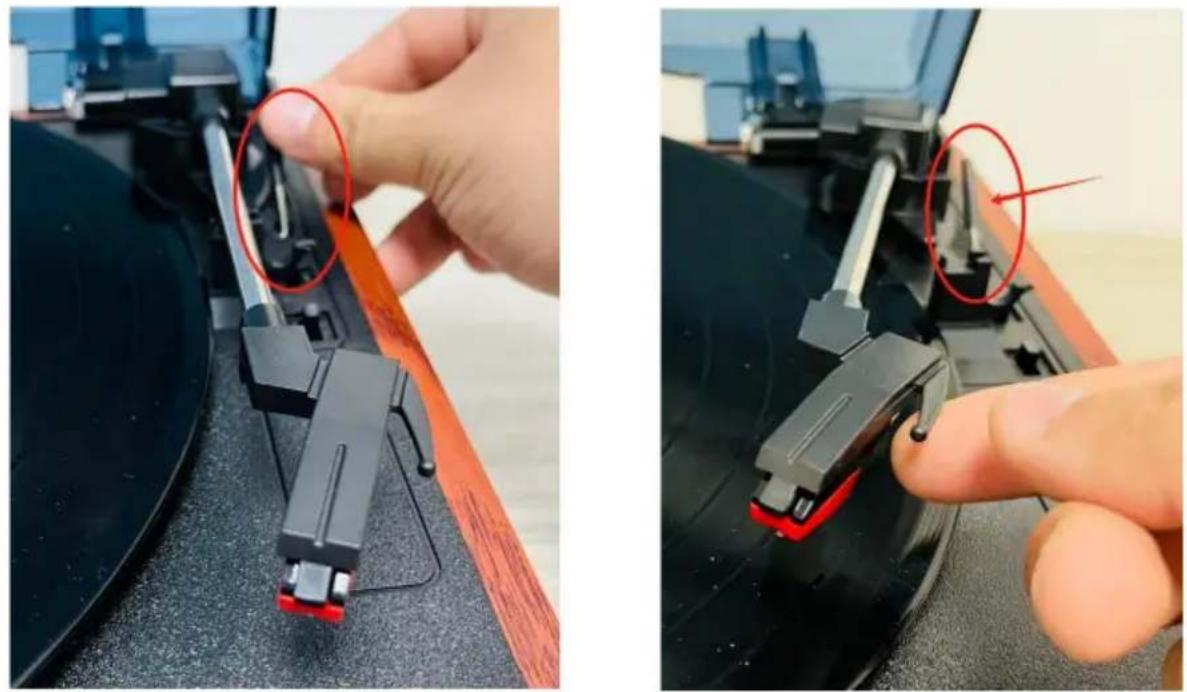

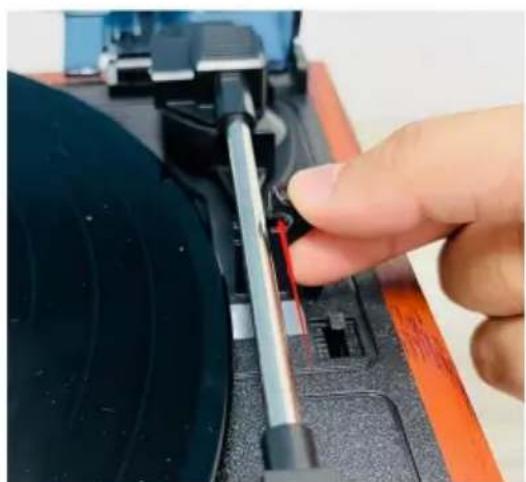

1. Przesuń dźwignię rysika w stronę tyłu obudowy, tak jak pokazano strzałką na poniższym rysunku.

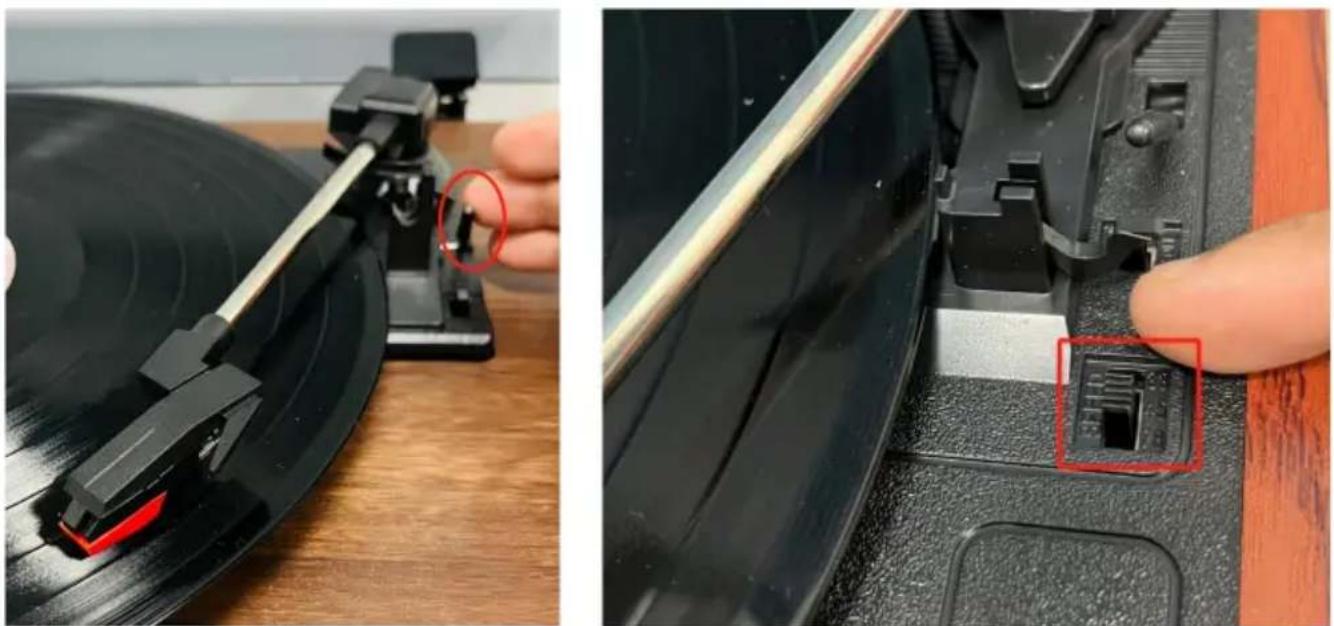

1. Obróć dźwignię igły w kierunku przedniego pokrętła obudowy, jak pokazano strzałką okrągłą na poniższym rysunku. Wyreguluj przełącznik prędkości, aby dostosować gramofon do odpowiedniej prędkości.

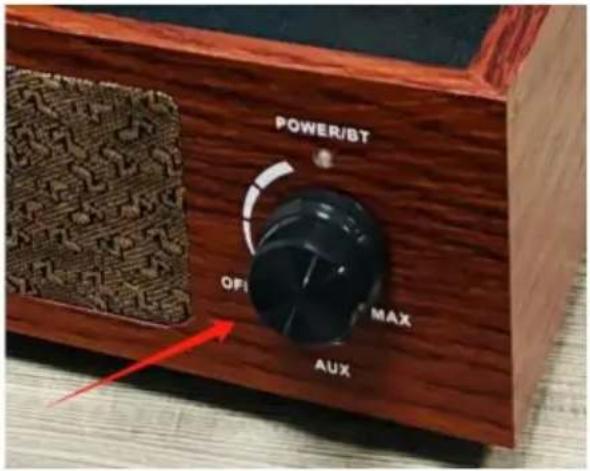

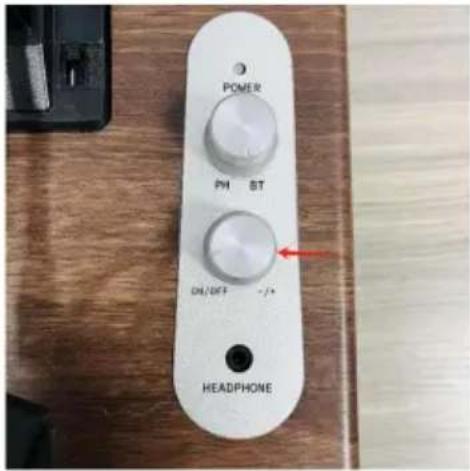

1. Przekręć pokrętło, aby zwiększyć, zmniejszyć i wyłączyć głośność.

MODEL: JBC-03MODEL: JBC-01 /JBC-

Notatka:

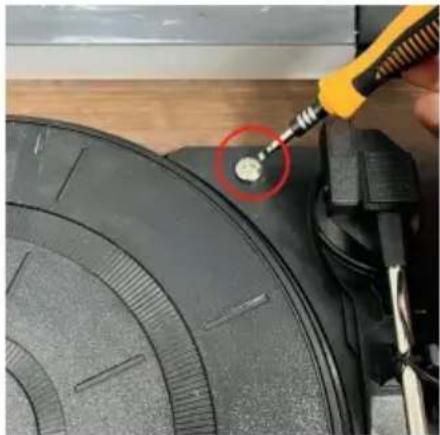

Grając modelem JBC-03 należy poluzować śruby zaznaczone czerwonym kółkiem na zdjęciu po prawej stronie o 0,5-1 obrotu.

Instrukcje dotyczące małej płyty 45 RPM

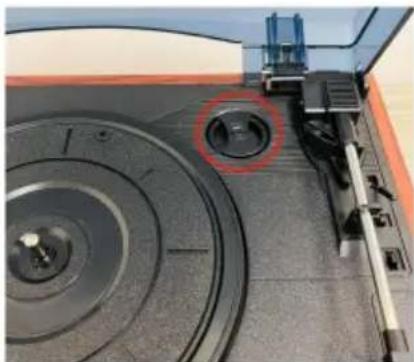

1. Wyjmij kartę lokalizatora płyty i umieść ją na metalowym cylindrze zamontowanym w gramofonie.

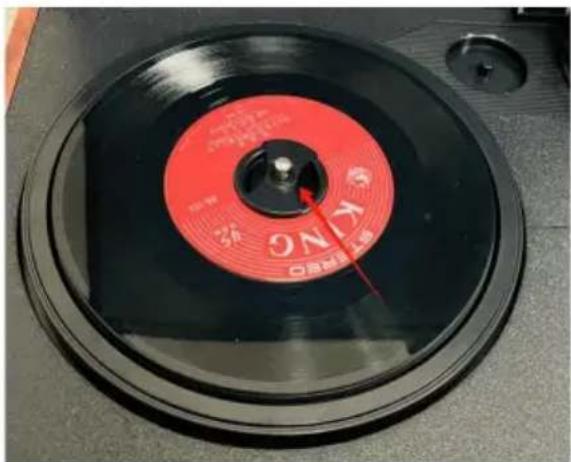

1. Umieść na gramofonie małą płytę 45-biegową, założ igłę, wyreguluj Ustaw bieg na odpowiednią pozycję i dostosuj głośność, aby odtwarzać normalnie.

Funkcja wejścia Bluetooth

Przełącz na migającą lampkę BT, wyszukaj i wybierz nazwę Bluetooth, gdy połączony z Bluetooth. Kontrolka BT jest włączona.

UWAGA: Nazwę Bluetooth można znaleźć w tabeli parametrów produktu.

Tryb AUX IN

Po przejściu do funkcji AUX IN gramofon przechodzi w tryb AUX IN. domyślnie, a gdy urządzenie audio odtwarza muzykę, odtwarzana jest muzyka z głośników.

Funkcja LINE OUT

Podłącz zewnętrzny głośnik i użyj czerwonego i białego kabla audio, aby podłącz do gniazda urządzenia, aby włączyć gramofon.

Dane częstotliwości są przesyłane do zewnętrznego urządzenia głośnikowego, a dźwięk z głośnika gramofonu jest normalny.

W tym momencie przycisk zasilania umożliwia regulację głośności głośnika, ale głośnik zewnętrzny nie jest sterowany przyciskiem zasilania gramofonu.

Uwaga: (Osprzęt do przewodów należy zakupić we własnym zakresie.)

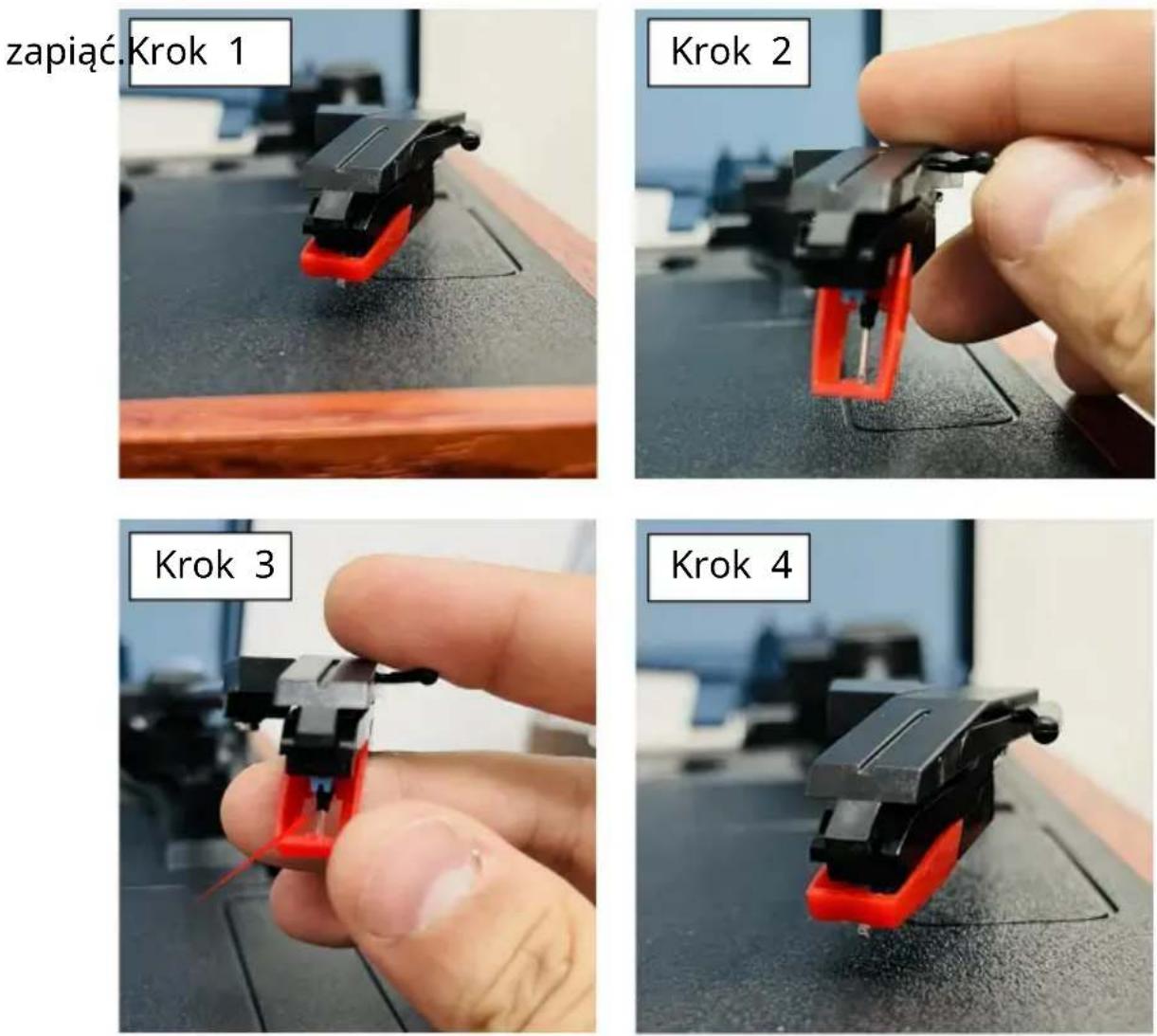

ZMIEN IGŁĘ

Za pomocą paznokcia lub narzędzia do płatków podważ czerwoną plastikową osłone, aby rysik odpadnie, a następnie zamocuj nowy rysik zgodnie z kartą pozycję i na koniec naciśnij aluminiową głowicę ramienia i czerwoną plastikową osłone

ODZYSKIWANIE PO AWARII

Pytania	Analiza przyczyn	Przeciwdziałanie
Moc Kontrolka nie jest włączona.	Moc wejściowa interfejs nie jest włożony dobrze.	Proszę włożyć DC umieść wtyczkę na miejscu.
Prędkość dźwięku lub nienormalny ton.	Przekładnia nie jest szybka dostosowany do prawidłowa pozycja.	Proszę dostosować prędkość przełożyć do odpowiedniego pozycja.
Nie ma dźwięku kiedy produkt jest odtwarzany.	Objętość pokrętło regulacyjne jest Zamknięte.	Proszę otworzyć wolumin przełącznik pokrętła regulacyjnego i dostosuj dźwięk do odpowiedni rozmiar.
nie odwraca się po moc jest włączony.	Gramofon taśma przenośnika spadła, co uniemożliwiło odczytać zapis dane.	Ponowna instalacja taśmy przenośnika który spadł. JeśliGramofon taśma transportowa jest poważnie zużyte, musi być wrócił do fabryki naprawa.

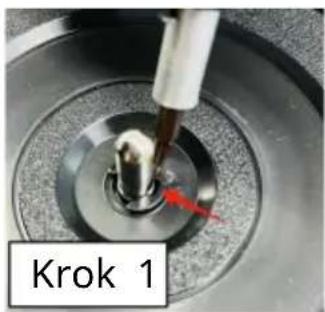

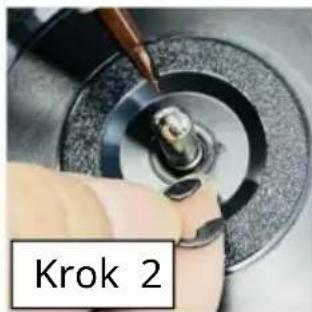

Uwaga: Taśmociąg montuje się w następujący sposób.

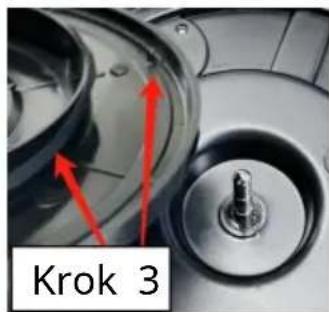

Podważ klamrę znajdującą się obok cylinder, zdejmij klamrę i dysk i włóż taśmę transportową do słupka bocznego tak jak w kroku 4. Wyrównaj trójkątny otwór utworzony w środek taśmy przenośnikowej z metalowym łóżyskiem i umieść dysk z powrotem na miejsce. Umieść zapiąć z powrotem na miejsce.
