JBC-01 - Gramofon Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Gramofon winylowy
Marka	Vevor
Model	JBC-01
Zasilanie	Zasilacz sieciowy AC 100-240 V 50/60 Hz, wyjście DC 5 V
Moc	5 W
Wbudowany głośnik	1 x 2" (2 Ω, 3 W)
Prędkości odtwarzania	33 obr/min (30 cm), 45 obr/min (18 cm), 78 obr/min (25 cm)
Łączność	Bluetooth, AUX IN (wejście audio), LINE OUT (wyjście RCA)
Nazwa Bluetooth	JBC-01
Funkcja nagrywania	Tak (stała niebieska dioda LED w trybie nagrywania)
Mechanizm napędowy	Pasek napędowy
Akcesoria w zestawie	Zasilacz sieciowy, instrukcja obsługi
Konserwacja	Czyścić miękką, suchą szmatką. Unikać wilgoci.
Bezpieczeństwo	Używać wyłącznie dostarczonego zasilacza. Nie narażać na działanie wody ani nadmiernego ciepła.
Dostępne części zamienne	Zapasowa igła, pasek napędowy
Możliwość naprawy	Pomoc techniczna przez www.vevor.com/support
Waga	Nieokreślona (szacunkowo ~2 kg)
Wymiary (dł. x szer. x wys.)	Nieokreślone (szacunkowo ~40 x 30 x 10 cm)

Często zadawane pytania - JBC-01 Vevor

Jak podłączyć gramofon przez Bluetooth?

Przekręć pokrętło do pozycji BT. Dioda LED miga na niebiesko. Wyszukaj "JBC-01" w ustawieniach Bluetooth swojego urządzenia i sparuj. Po połączeniu dioda zaświeci się na stałe niebiesko.

Co zrobić, jeśli talerz nie obraca się?

Sprawdź, czy zasilacz jest podłączony i czy przycisk zasilania jest włączony. Jeśli talerz nadal się nie obraca, pasek napędowy mógł spaść. Otwórz talerz i ponownie zamontuj pasek zgodnie z instrukcją.

Jak wymienić igłę (stylus)?

Użyj paznokcia lub narzędzia, aby otworzyć czerwoną plastikową osłonę nad stylusem. Stylus wypadnie. Włóż nowy stylus, wyrównując go z oznaczoną pozycją, a następnie naciśnij głowicę ramienia aluminiowego i zamknij czerwoną osłonę.

Dlaczego nie ma dźwięku?

Upewnij się, że pokrętło głośności nie jest w pozycji OFF. Przekręć je w prawo, aby zwiększyć głośność. Sprawdź również, czy źródło jest prawidłowo wybrane (BT, AUX lub płyta).

Jak odtwarzać płytę 45 obr/min?

Wyjmij adapter płyty (mały okrągły element) z jego gniazda i umieść go na środkowym trzpieniu. Połóż płytę 45 obr/min na adapterze, a następnie ustaw przełącznik prędkości na 45 obr/min.

Prędkość odtwarzania jest nieprawidłowa lub dźwięk jest zniekształcony, co robić?

Sprawdź, czy przełącznik prędkości jest ustawiony na właściwą pozycję (33, 45 lub 78 obr/min) odpowiadającą płycie. Jeśli problem nadal występuje, pasek napędowy może być zużyty lub nieprawidłowo zamontowany.

Czy mogę podłączyć gramofon do zewnętrznych głośników?

Tak, użyj wyjścia LINE OUT (czerwone i białe gniazda RCA), aby podłączyć gramofon do wzmacnianego głośnika lub wzmacniacza. Głośność gramofonu nie steruje głośnikiem zewnętrznym.

Jak korzystać z wejścia AUX?

Przekręć pokrętło do pozycji AUX. Dioda LED zaświeci się na fioletowo. Podłącz swoje urządzenie audio (smartfon, odtwarzacz MP3) do gniazda AUX za pomocą kabla jack 3,5 mm. Muzyka będzie odtwarzana przez głośnik gramofonu.

Co oznaczają kolory diody LED?

Stały niebieski: tryb nagrywania. Mrugający niebieski: parowanie Bluetooth. Stały niebieski (po sparowaniu): Bluetooth połączony. Stały fioletowy: tryb AUX IN.

Gdzie znaleźć pomoc techniczną lub części zamienne?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Części zamienne (igła, pasek) można zamówić u obsługi klienta Vevor.

INSTRUKCJA OBSŁUGI JBC-01 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI GRAMFONU

MODEL: JBC-01 / JBC-02 / JBC-03

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

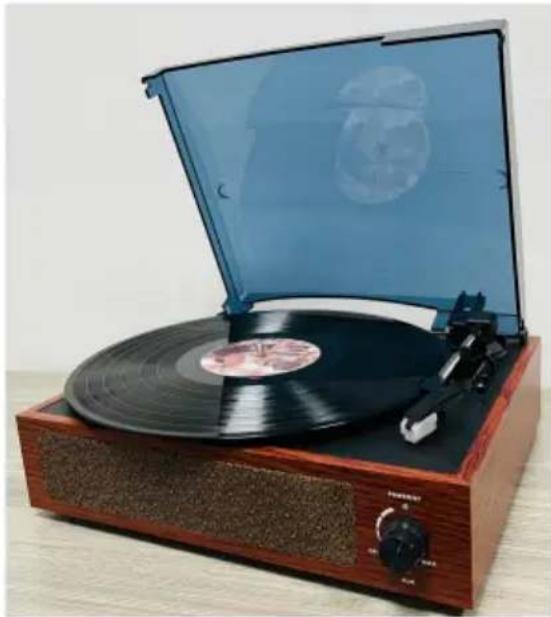

GRAMOFON

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.

PARAMETR PRODUKTU

Model	JBC-01	JBC-02	JBC-03
Napięcie wejściowe	Prąd zmienny 100-240 V 50/60 Hz
Napięcie wyjściowe	Prąd stały 5V
Moc	3 W	5 W	10 W
Liczba głośników Jeden	głośnik Dwa głośniki	Dwa głośniki
Specyfikacja głośnika	2" 2Ω 3W	2" 2Ω 3W 2,5"	3Ω 5W
Prędkość odtwarzania	3 prędkości odtwarzania30 cm---33 obr./min./18 cm---45 obr./min./25 cm---78 obr./min
Nazwa Bluetooth	JBC-01	JBC-02	JBC-03

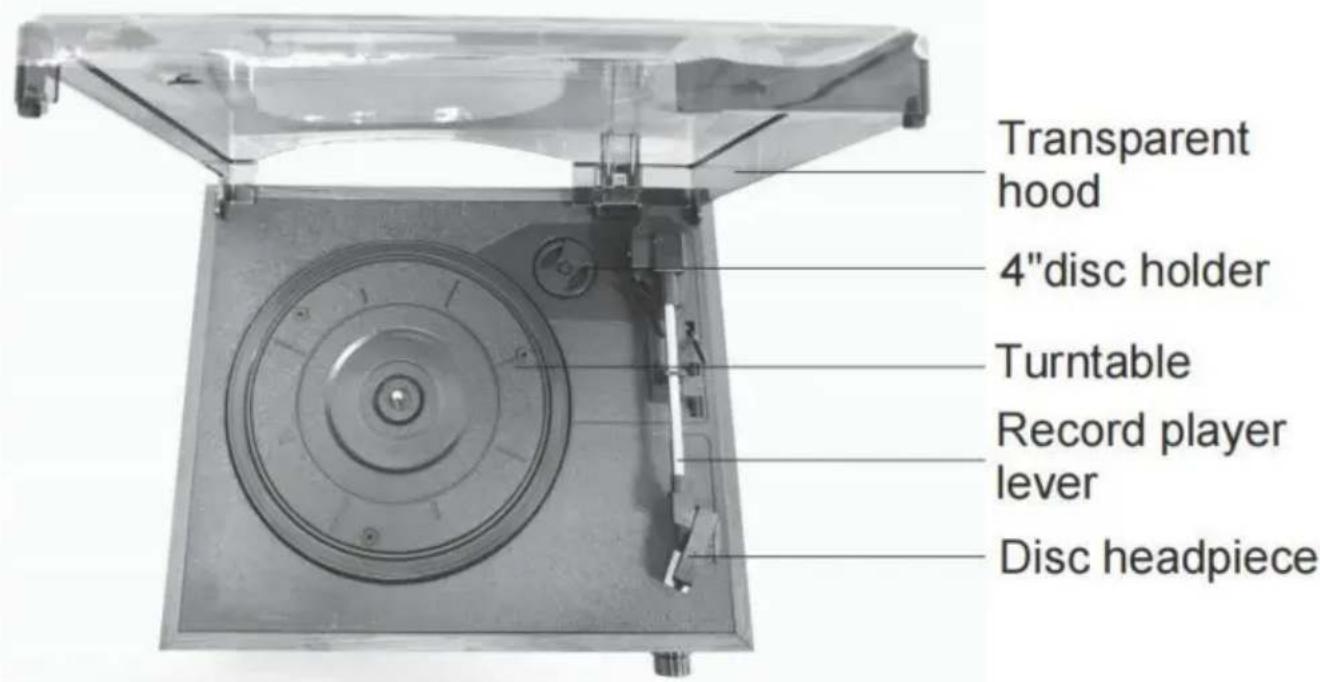

PREZENTACJA PRODUKTU

1. Tryb nagrywania. Dioda LED świeci jasno, niebieskim światłem, przez długi czas.
2. Tryb odtwarzania Bluetooth (BT) niebieskie światło migające - tryb parowania. Niebieski światło włączone - parowanie powiodło się.
3. Tryb AUX IN (dostęp do innych urządzeń audio w celu odtwarzania muzyki) światło fioletowe jest stabilny.
4. WYJŚCIE LINIOWE (RCA) – synchroniczna transmisja sygnału audio z gramofonu (do sprzętu głośnikowego wymagany jest kabel audio).
5. Gniazdo DC IN jest gniazdem wejściowym zasilania.

INSTRUKCJA OBSŁUGI

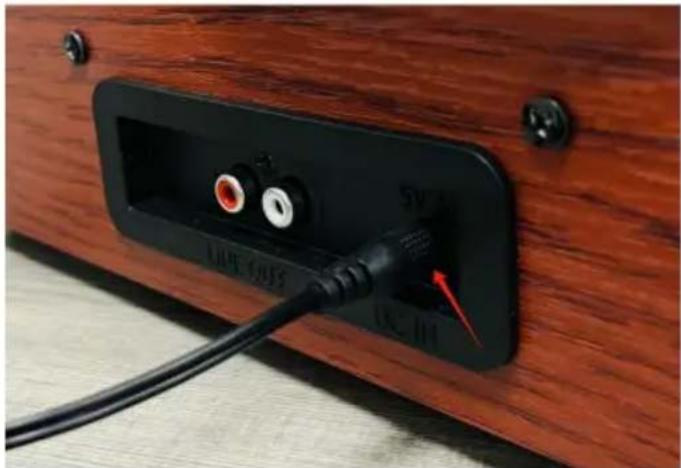

1. Podłącz adapter do portu DC IN.

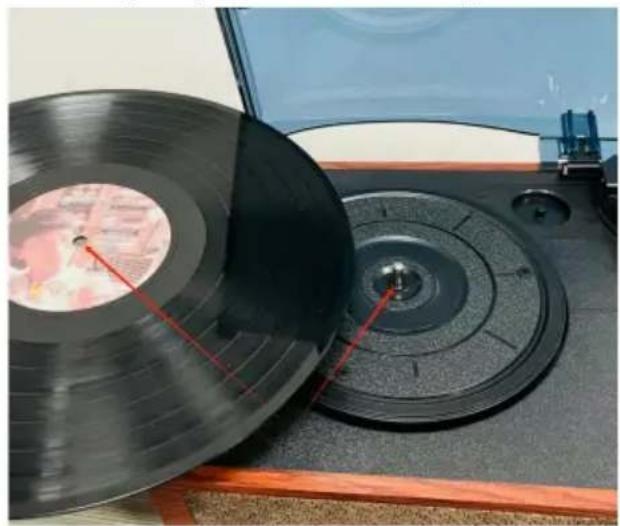

1. Włóż płytę winylową i wsuń okrągły otwór znajdujący się na środku płyty do metalowego cylindra obudowy.

1. Otwórz osłone pałeczki gramofonu. Wyjmij igłę gramofonu. okładka.

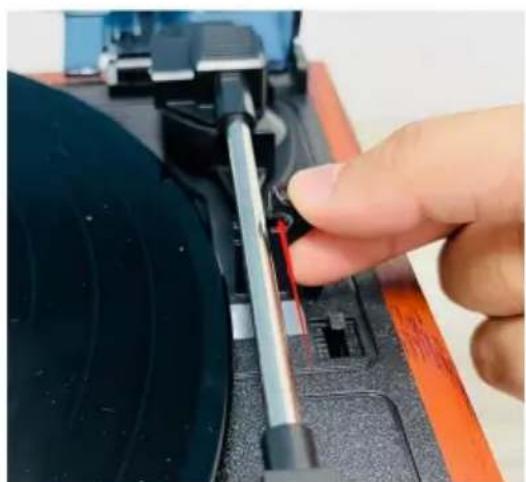

1. Przesuń dźwignię rysika w stronę tyłu obudowy, tak jak pokazano strzałką na poniższym rysunku.

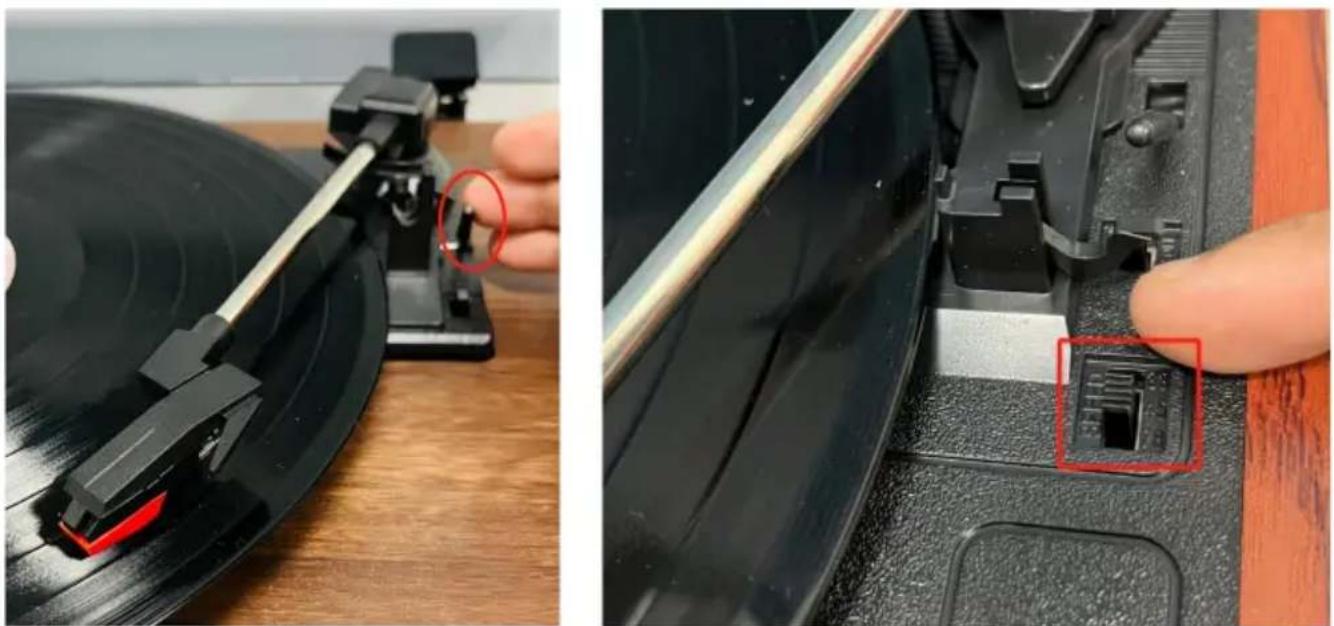

1. Obróć dźwignię igły w kierunku przedniego pokrętła obudowy, jak pokazano strzałką okrągłą na poniższym rysunku. Wyreguluj przełącznik prędkości, aby dostosować gramofon do odpowiedniej prędkości.

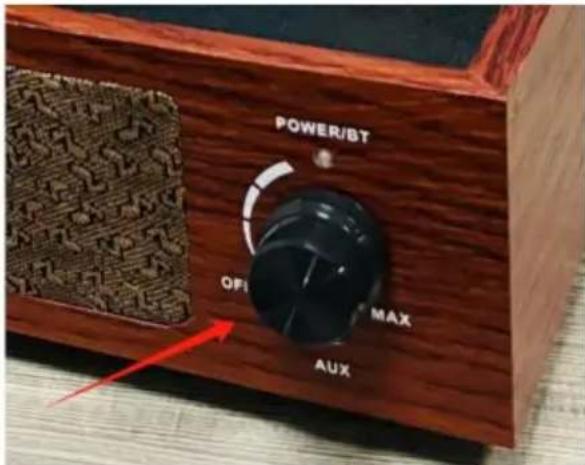

1. Przekręć pokrętło, aby zwiększyć, zmniejszyć i wyłączyć głośność.

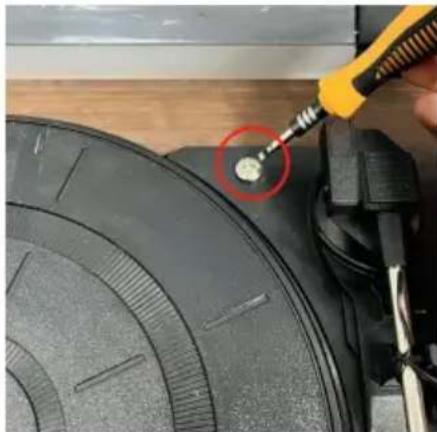

Grając modelem JBC-03 należy poluzować śruby zaznaczone czerwonym kółkiem na zdjęciu po prawej stronie o 0,5-1 obrotu.

Instrukcje dotyczące małej płyty 45 RPM

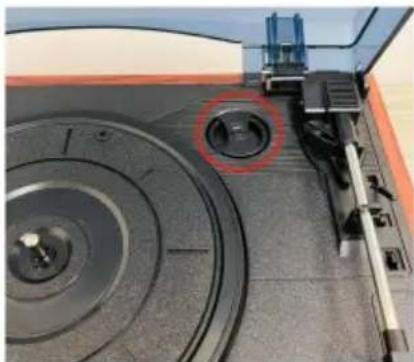

1. Wyjmij kartę lokalizatora płyty i umieść ją na metalowym cylindrze zamontowanym w gramofonie.

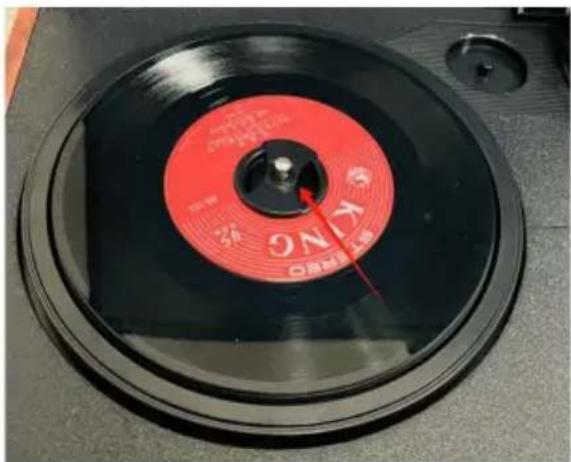

1. Umieść na gramofonie małą płytę 45-biegową, założ igłę, wyreguluj Ustaw bieg na odpowiednią pozycję i dostosuj głośność, aby odtwarzać normalnie.

Funkcja wejścia Bluetooth

Przełącz na migającą lampkę BT, wyszukaj i wybierz nazwę Bluetooth, gdy połączony z Bluetooth. Kontrolka BT jest włączona.

UWAGA: Nazwę Bluetooth można znaleźć w tabeli parametrów produktu.

Tryb AUX IN

Po przejściu do funkcji AUX IN gramofon przechodzi w tryb AUX IN. domyślnie, a gdy urządzenie audio odtwarza muzykę, odtwarzana jest muzyka z głośników.

Funkcja LINE OUT

Podłącz zewnętrzny głośnik i użyj czerwonego i białego kabla audio, aby podłącz do gniazda urządzenia, aby włączyć gramofon.

Dane częstotliwości są przesyłane do zewnętrznego urządzenia głośnikowego, a dźwięk z głośnika gramofonu jest normalny.

W tym momencie przycisk zasilania umożliwia regulację głośności głośnika, ale głośnik zewnętrzny nie jest sterowany przyciskiem zasilania gramofonu.

Uwaga: (Osprzęt do przewodów należy zakupić we własnym zakresie.)

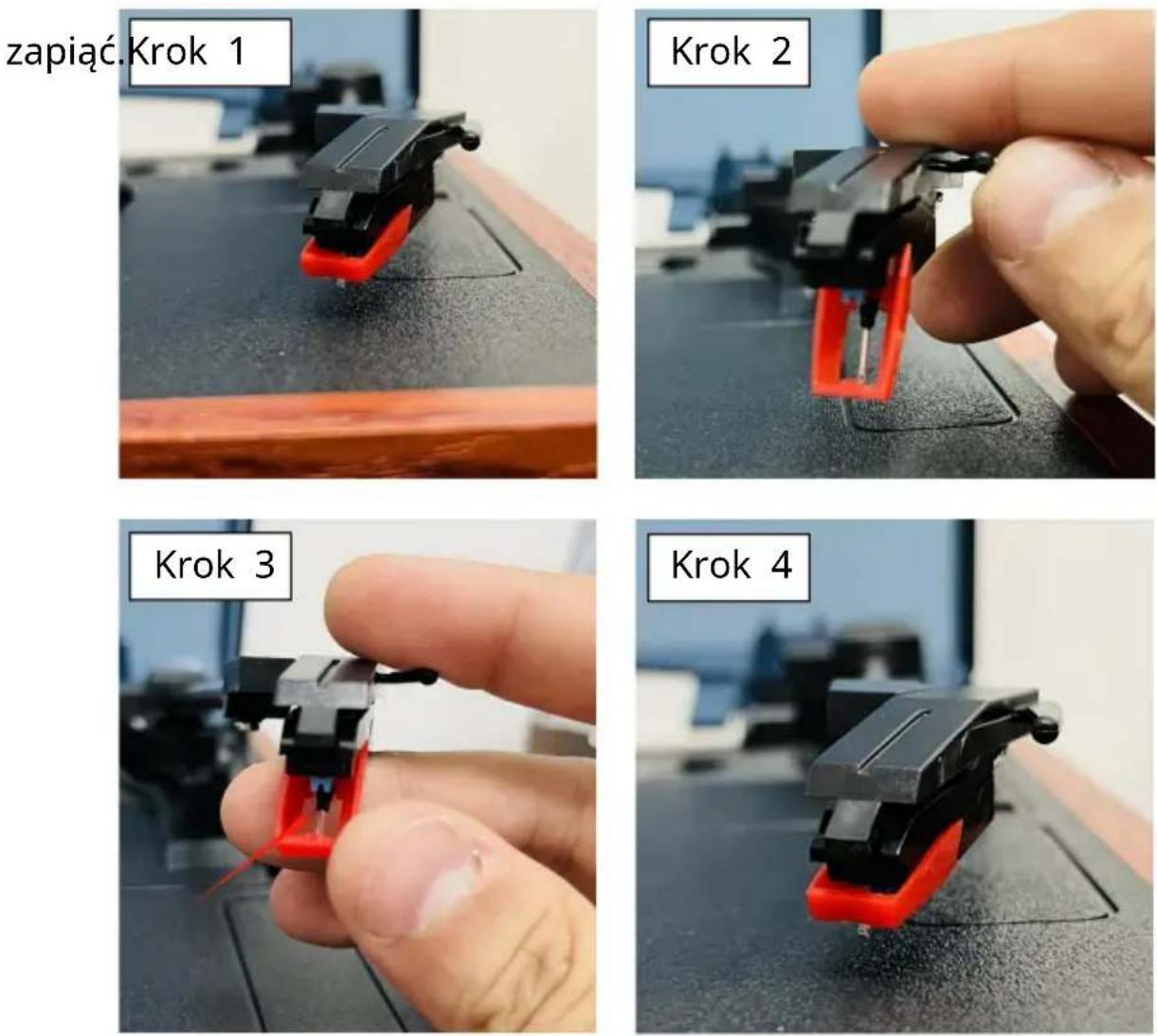

ZMIEN IGŁĘ

Za pomocą paznokcia lub narzędzia do płatków podważ czerwoną plastikową osłone, aby rysik odpadnie, a następnie zamocuj nowy rysik zgodnie z kartą pozycję i na koniec naciśnij aluminiową głowicę ramienia i czerwoną plastikową osłone

ODZYSKIWANIE PO AWARII

Pytania	Analiza przyczyn	Przeciwdziałanie
MocKontrolka nie jest włączona.	Moc wejściowa interfejs nie jest włożony dobrze.	Proszę włożyć DCumieść wtyczkę na miejscu.
Prędkość dźwięku lub nienormalny ton.	Przekładnia nie jest szybka dostosowany do prawidłowa pozycja.	Proszę dostosować prędkość przełożyć do odpowiedniego pozycja.
Nie ma dźwięku kiedy produkt jest odtwarzany.	Objętość pokrętło regulacyjne jest Zamknięte.	Proszę otworzyć wolumin przełącznik pokrętła regulacyjnego i dostosuj dźwięk do odpowiedni rozmiar.
nie odwraca się po moc jest włączony.	Gramofon taśma przenośnika spadła, co uniemożliwiło odczytać zapis dane.	Ponowna instalacja taśmy przenośnika który spadł. JeśliGramofon taśma transportowa jest poważnie zużyte, musi być wrócił do fabryki naprawa.

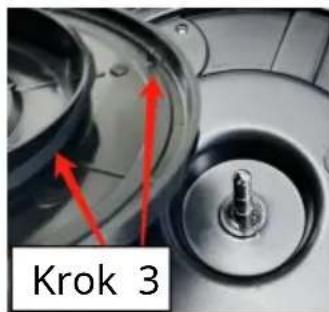

Uwaga: Taśmociąg montuje się w następujący sposób.

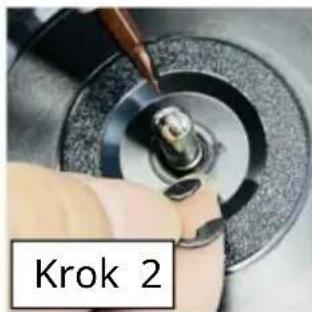

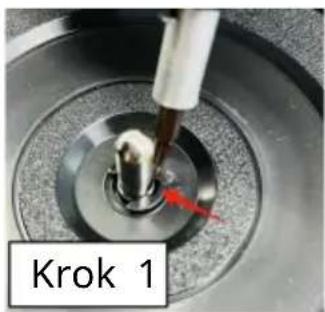

Podważ klamrę znajdującą się obok cylinder, zdejmij klamrę i dysk i włóż taśmę transportową do słupka bocznego tak jak w kroku 4. Wyrównaj trójkątny otwór utworzony w środek taśmy przenośnikowej z metalowym łóżyskiem i umieść dysk z powrotem na miejsce. Umieść zapiąć z powrotem na miejsce.
