INSTRUKCJA OBSŁUGI TW-1.5KR32 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW WSKAŻNIKÓW KOLEKTORA POMPY PRÓŻNIOWEJ

INSTRUKCJA OBSŁUGI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę“, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

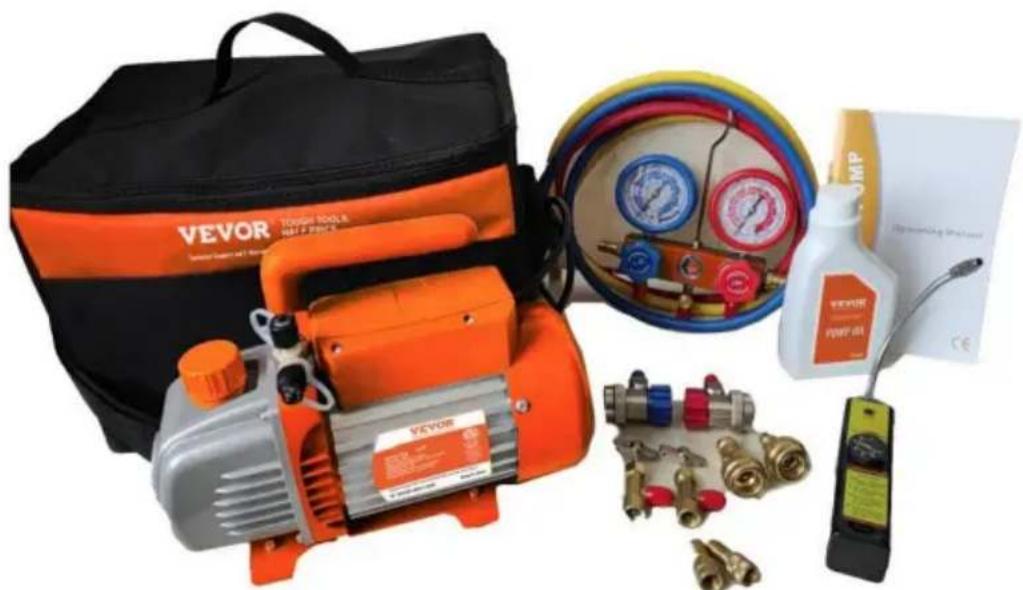

POMPA PRÓŻNIOWA

ZESTAW WSKAŻNIKÓW KOLEKTORA

MODEL POMPY: KQ-1K

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucane z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki recykling urządzeń elektrycznych i elektronicznych.

WSTEP

Witamy w instrukcji obsługi zestawu pompy próżniowej i miernika, zaprojektowanej, aby pomóc Ci w konserwacji układu klimatyzacji. Ten zestaw narzędzi zawiera:

pompa próżniowa, wskaźnik próżni, węże i adaptery są niezbędne do odkurzanie i ponowne napełnianie układu klimatyzacji czynnikiem chłodniczym.

Niniejsza instrukcja obsługi została opracowana w celu zapewnienia Państwu kompleksowych informacji wskazówki dotyczące korzystania z zestawu narzędzi. Wyjaśnimy kluczowe funkcje i elementy zestawu, a także zawierają ważne wskazówki dotyczące bezpieczeństwa pomóc Ci uniknąć potencjalnych zagrożeń lub uszkodzeń podczas konserwacji.

Należy pamiętać, że jest to podstawowy podręcznik użytkownika dotyczący konserwacji klimatyzatora. Zalecamy zapoznanie się z obsługą klimatyzatora konserwacji i posiadać wystarczającą wiedzę, aby uniknąć uszkodzeń lub obrażeń.

Postępując zgodnie z instrukcjami i wskazówkami zawartymi w niniejszej instrukcji obsługi, możesz: zapewnić bezpieczne i efektywne użytkowanie zestawu pompy próżniowej oraz konserwować lub naprawimy Twój system klimatyzacji, aby zapewnić jego optymalną wydajność.

ŚRODKI OSTROŻNOŚCI

Należy pamiętać, że chociaż niniejsza instrukcja obsługi zawiera ważne ostrzeżenia, środki ostrożności i instrukcje dotyczące korzystania z zestawu pompy próżniowej i miernika,

nie można przewidzieć każdej możliwej sytuacji lub warunku, który może się pojawić

podczas użytkowania. Ważne jest, aby operator zachowywał zdrowy rozsądek, zdrowy rozsądek i

ostrożność podczas obchodzenia się z produktem. Czynniki te

nie mogą być wbudowane w produkt, lecz muszą zostać dostarczone przez operatora.

Wytyczne bezpieczeństwa dotyczące obsługi pompy próżniowej

Aby zapewnić bezpieczne i prawidłowe korzystanie z tego zestawu, należy pamiętać, że

przeznaczony jest wyłącznie do odkurzania powietrza lub niewielkich ilości zanieczyszczeń resztkowych

czynnik chłodniczy. Nie należy go używać do usuwania czynnika chłodniczego bezpośrednio z

System klimatyzacji.

Jeśli wymagany jest odzysk czynnika chłodniczego, zdecydowanie zaleca się użycie urządzenia do odzyskiwania

zalecane. Używanie pompy próżniowej i zbiornika odzysku w celu odzyskania

czynnik chłodniczy bez urządzenia do odzysku powinien być obsługiwany wyłącznie przez

przeszkolony i certyfikowany technik klimatyzacji.

Zagrożenie porażeniem prądem elektrycznym: Nie dotykaj pompy próżniowej mokrymi przedmiotami.

ręce lub stojąc na mokrej powierzchni. Zawsze używaj odkurzacza

pompę w suchym środowisku i podłącz ją do prawidłowo uziemionego gniazdka. Zagrożenie pożarem: Nie używaj pompy próżniowej w pobliżu materiałów łatwopalnych lub

materiałów palnych. Trzymaj pompę z dala od źródeł ciepła lub

iskier, takich jak płomienie, papierosy lub urządzenia elektryczne. Zagrożenie

wybuchem: Nie należy używać pompy próżniowej z gazami, które są

łatwopalne, wybuchowe lub trujące. Zawsze sprawdzaj dane dotyczące bezpieczeństwa

kartę charakterystyki (SDS) gazu przed użyciem go w pompie próżniowej.

Ponadto nie należy przekraczać określonego zakresu ciśnienia dla pompy. Zagrożenie korozją:

Nie należy używać pompy próżniowej z gazami, które mogą

korodować metale lub wywierać ładunki chemiczne. Sprawdź zgodność

gaz z materiałami pompy i jej akcesoriami. Zawsze używaj

Podczas pracy z materiałami żrącymi należy nosić rękawice ochronne i okulary ochronne.

Nigdy nie należy uruchamiać pompy bez oleju, ponieważ może to spowodować jej uszkodzenie i

stwarzać potencjalne zagrożenia.

Temperatura pompowanego gazu nie powinna przekraczać 80°C, a

temperatura otoczenia powinna wynosić od około 5°C do 60°C. To pomoże

zapobiec uszkodzeniu pompy i zapewnić bezpieczną pracę. Podczas odłączania

pompy zawsze ciągnij za wtyczkę. Nie odłączaj pompy

jednostki poprzez pociągnięcie za przewód, ponieważ może to spowodować uszkodzenie przewodu i

stwarzać potencjalne zagrożenia.

Nie należy używać uszkodzonej wtyczki lub gniazdka, ponieważ może to spowodować porażenie prądem.

porażenie prądem lub pożar.

Wytyczne bezpieczeństwa dotyczące obchodzenia się z zestawem wskaźników

Noś odpowiedni sprzęt ochrony osobistej (PPE), taki jak kamizelki bezpieczeństwa

okulary i rękawice, podczas korzystania z zestawu wskaźników. Jest to szczególnie

ważne przy obchodzeniu się z czynnikiem chłodniczym, który może powodować podrażnienia skóry i oczu

podrażnienie i może być szkodliwe w przypadku wdychania.

Przed przystąpieniem do pracy należy upewnić się, że zestaw wskaźników jest prawidłowo podłączony i zabezpieczony.

użytkowania. Luźne połączenia mogą prowadzić do przecieków, co może spowodować

czynnik chłodniczy może przedostać się do środowiska i stworzyć zagrożenie

sytuacja.

Zawsze używaj zestawu wskaźników w dobrze wentylowanym miejscu. Jest to ważne, aby

unikać gromadzenia się oparów czynnika chłodniczego, które mogą wypierać tlen i

stwarzać ryzyko uduszenia. Jeśli podczas stosowania odczuwasz zawroty głowy lub oszołomienie

zestawu manometrów, należy natychmiast przenieść się do dobrze wentylowanego

pomieszczenia. Nie przekraczać maksymalnego ciśnienia znamionowego zestawu manometrów i

węże. Informacje te powinny być wyraźnie oznaczone na samym wskaźniku lub

w instrukcji obsługi. Przekroczenie maksymalnego ciśnienia znamionowego może

spowodować nieprawidłowe działanie wskaźnika lub nawet jego pęknięcie, co może prowadzić do potencjalnych

zagrożenia.

Węże serwisowe nie wytrzymują wysokich temperatur ani ciężkich warunków

napreżenia mechaniczne. Trzymaj węże serwisowe z dala od ruchomych lub gorących

części silnika. Węże serwisowe mogą pęknąć lub rozerwać się, powodując obrażenia. Nigdy

nie używaj zestawu wskaźników do celów innych niż określone w instrukcji.

instrukcja. Używanie zestawu wskaźników do innych zastosowań może skutkować

uszkodzenie sprzętu, potencjalne obrażenia lub inne zagrożenia.

PIERWSZE KROKI

Przedstawiamy serię zestawów pomp próżniowych i mierników. Seria produktów

obejmuje 4 jednostki magazynowe, przy czym każda pompa próżniowa i zestaw mierników zaprojektowano z myślą o różnych scenariuszach użytkowania i zamierzonych celach, w oparciu o właściwości przeciwwybuchowe pompy i akcesoriów.

SKU1: Zestaw 3,5 CFM do klimatyzacji jest przeznaczony do konserwacji większości domowych/samochodowych układów klimatyzacji lub układów chłodniczych wykorzystujących czynnik chłodniczy A1. Nie należy go jednak używać do konserwacji układów klimatyzacji z czynnikami chłodniczymi R32, R1234yf lub innymi czynnikami chłodniczymi A2L lub wyższymi.

SKU2: Zestaw 4 CFM do nowych klimatyzatorów jest przeznaczony do konserwacji większości układów klimatyzacyjnych lub chłodniczych, a dzięki konstrukcji beziskrowej może być również stosowany do konserwacji układów klimatyzacyjnych z czynnikiem R32, R1234yf (szybkozłącze nie jest dołączone) lub innymi czynnikami chłodniczymi poziomu A2L, a także wszystkich układów z czynnikiem chłodniczym poziomu A1.

SKU3: Zestaw 4 CFM do klimatyzatorów z wykrywaczem nieszczelności jest przeznaczony do konserwacji większości układów klimatyzacyjnych lub chłodniczych wykorzystujących czynnik chłodniczy A1. Zawiera wykrywacz nieszczelności, który pomaga operatorowi znaleźć punkt nieszczelności w układzie.

SKU4: Zestaw 3,5 CFM do nowej klimatyzacji samochodowej jest przeznaczony do konserwacji większości domowych/samochodowych systemów klimatyzacji lub systemów chłodniczych wykorzystujących czynnik chłodniczy A1, a także systemów wykorzystujących czynnik chłodniczy A2L ze względu na konstrukcję beziskrową. Jest wyposażony w szybkozłączki R134a i adaptery R1234yf, dzięki czemu nadaje się zarówno do starych, jak i nowo wyprodukowanych pojazdów.

Wyjaśnienie elementów i specyfikacji pompy próżniowej

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Model		KQ-1K		KQ-1,5 tys		KQ-1K		KQ-1,5 tys
Woltaż		120 V/60 Hz	220-240V/50Hz	120 V/60 Hz	220-240 V/50Hz	120 V/60 Hz	220-240V/50Hz	120 V/60 Hz	220-240V/50Hz
Wolna powietzePrzemieszczenie	CFM	3.5	3.5	4	4	3.5	3.5	4	4
OstatecznyPróżnia	zdr. zr.	8	8	8	8	8	8	8	8
	HP	1/5	1/5	1/4	1/4	1/5	1/5Silnik	1/4	1/4
Przyłącze wlotowe		1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAEMężcyanat1/2"ACMEMężcyanat	1/4"SAAE Mężcyanat1/2"ACMEMężcyanat	1/4"SAAE Mężcyanat1/2"ACMEMężcyanat
Pojemność oleju	ml	250	250	200	200	250	250	200	200
Wymiary	mm	290*120*220	290*120*220	305*110*220	305*110*220	290*120*220	290*120*220	305*110*220	305*110*220
Masa netto	kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Odpowiedni czynnik chłodniczy		R134a, R22, R410A i inne czynniki chłodnicze A1				R32, R1234yf, R134a, R22, R410A i inne A1 lub A2L czynniki chłodnicze

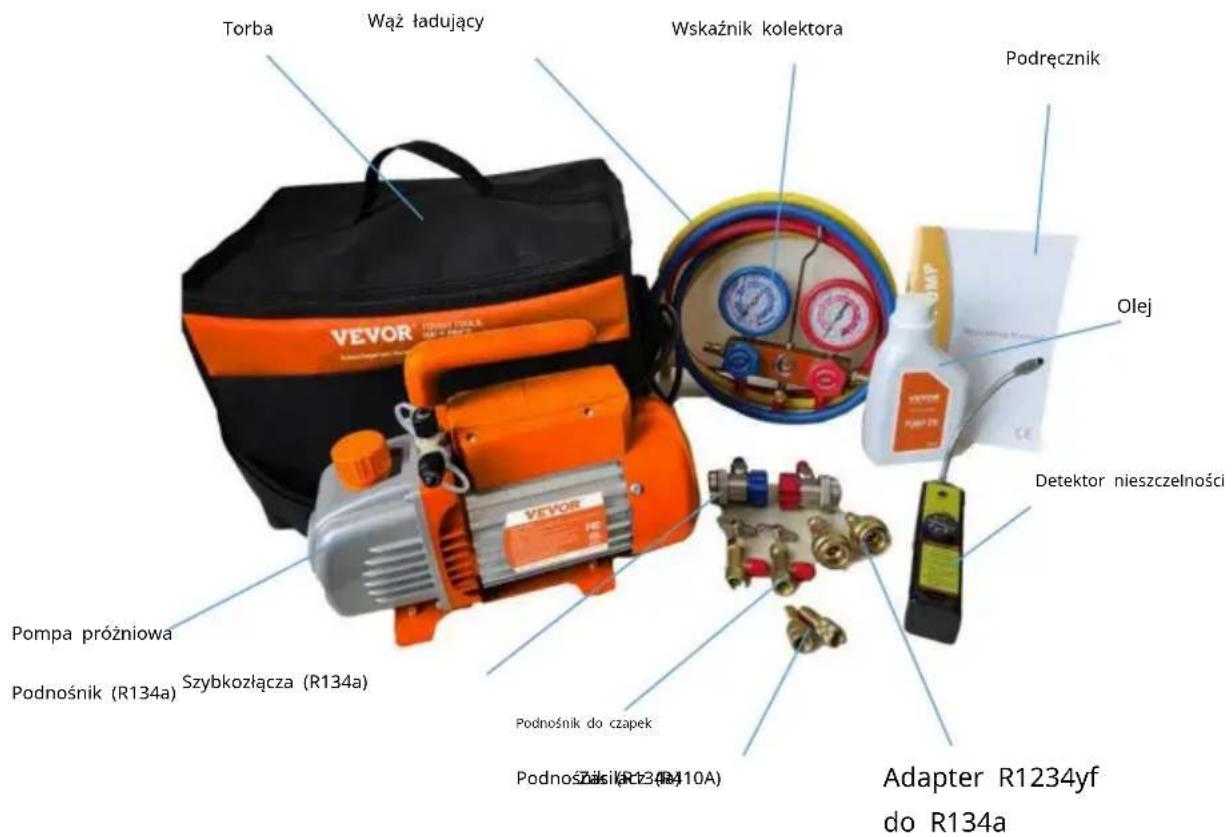

Zawartość opakowania zestawu manometrów kolektora pompy próżniowej

Torba Wąż ładujący Wskaźnik kolektora Podręcznik Olej Detektor nieszczelności VEVOR Pompa próżniowa Podnośnik (R134a) Szybkozłącza (R134a) Podnośnik do czapek Podnośnik R123 (R110A) Adapter R1234yf do R134a

Lista zawartości opakowania

Ustaw nazwę	Zestaw 3,5 CFM dla AC	Zestaw 4 CFM dla nowa klimatyzacja nowy pojazd AC	Zestaw 4 CFM do klimatyzacji	Zestaw 3,5 CFM dla
UszczelkaLista	Podciśnienie 3,5CFMPompax1Wskaźnik kolektora x1Ładowanie Węża3R410AAadapter x2Podnośnik korka R134a x1Torbax1R134a SzybkiSprzęgła (wysokie iNiskie ciśnienie)x1Olej do pompy próżniowej x1Instrukcja x1	Podciśnienie 4CFMPompax1Wskaźnik kolektora x1Ładowanie Węża3Adapter R410A x2Podnośnik korka R134a x1Torbax1R134a SzybkiSprzęgła (wysokie iNiskie ciśnienie)x1Olej do pompy próżniowej x1Instrukcja x1	Podciśnienie 4CFMPompax1Wskaźnik kolektora x1Ładowanie Węża3R410AAadapter x2Podnośnik korka R134a x1R134a SzybkiSprzęgła (wysokie iNiskie ciśnienie)x1Torbax1Detektor przecieków x1Olej do pompy próżniowej x1Instrukcja x1	Podciśnienie 3,5CFMPompax1Wskaźnik kolektora x1Ładowanie Węża3Zasilacz R410A x2Podnośnik korka R134a x1R134a SzybkiSprzęgła (wysokie iNiskie ciśnienie)x1Podnośnik korka R1234yf x1Torbax1R1234yf do R134aa adapter sprzegający x2Pompa próżniowa Pilx1Instrukcja x1

INSTRUKCJA OBSŁUGI DOTYCZĄCA USUWANIA PODCIŚNIENIA DO UKŁADU KLIMATYZACJI

1. Przygotowanie pompy: Wóż korek pompy i napełnij ją olejem, upewniając się, że nie przekraczać maksymalnego poziomu.
2. Zlokalizuj porty serwisowe wysokiego i niskiego ciśnienia układu klimatyzacji.
   Porty są zazwyczaj umieszczone w pobliżu sprężarki na liniach.
3. Podłącz węże zestawu manometrów do portów serwisowych wysokiego i niskiego ciśnienia układu AC. Strona wysokiego ciśnienia jest zazwyczaj oznaczona na czerwono, a strona niskiego ciśnienia z niebieskim. Wybierz odpowiedni adapter dla układ chłodniczy i jego montaż.
4. Zamknij zawory na zestawie wskaźników i podłącz węże od odkurzacza pompę do zestawu wskaźników. Włącz pompę próżniową i pozwól jej pracować przez kilka minut, aby upewnić się, że działa prawidłowo.
5. Otwórz zawory na zestawie wskaźników i pozwól pompie próżniowej pracować, aż ciśnienie w układzie osiągnie około 30 cali Hg i stabilizuje. Kontynuuj pompowanie przez co najmniej 30 minut, aby upewnić się, że wszystkie pozostałe powietrze zostaje usunięte.
6. Zamknij zawory na wskaźniku i wyłącz pompę próżniową. Pozwól zaleca się, aby system odpoczywał przez około 30 minut, potwierdź, że nie ma wycieków. Każdy wzrost ciśnienia wyświetlanego na zestaw wskaźników wskazuje na obecność wycieku.
7. Gdy już będziesz pewien, że nie ma przecieków i osiągniesz cel, żądany poziom próżni, możesz albo napełnić czynnikiem chłodniczym, albo zamknąć zawór do wykorzystania w przyszłości.

KONSERWACJA POMPY PRÓŻNIOWEJ

Prawidłowa konserwacja pompy próżniowej jest niezbędna do zapewnienia jej optymalnej pracy. wydajność. Oto kilka wskazówek dotyczących konserwacji:

Utrzymuj pompę w czystości i bez zanieczyszczeń. Utrzymuj poziom oleju napełniony do odpowiedniego poziomu i nigdy nie uruchamiaj pompy bez oleju. olej.

Utrzymuj olej w czystości. Jeśli olej stanie się brudny, błotnisty lub woda lub inne substancje lotne dostaną się do środka, co wpłynie na wydajność pompy, a olej należy wymienić. Aby wymienić olej, uruchom pompę i

uruchom go na około 30 minut, aby olej stał się rzadszy. Następnie zatrzymaj pompę i spuść olej przez korek spustowy oleju. Otwórz wlot paliwa i uruchom

pompować przez 1-2 minuty, dodając jednocześnie niewielką ilość czystego oleju do wlot gazu. Służy do wymiany resztkowego oleju z wnętrza pompy.

Po upewnieniu się, że pompa jest czysta, założ z powrotem korek spustowy i napełnij pompę czysty olej pompy od wlotu paliwa do poziomu oleju. Aby

przechowywać pompę, gdy nie jest używana przez dłuższy czas, należy ją przykryć.

korek wlewu oleju i korek wydechowy (jeśli dotyczy) i przechowuj je w suchym miejscu. Naprawę pompy powinien wykonywać wyłącznie wykwalifikowany serwis technik.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Problem	Możliwa przyczyna	Korekta
Niski stopień próżni	1. Niedobór oleju	1. Dolej oleju do linii poziomu oleju
	2. Brudny olej	2. Wymień olej
	3. Zablokowany dopływ oleju	3. Wyczyść wlot oleju lub filtr
	4. Wąż lub wlot gazu jest zatkany	4. Sprawdź rury łączące
	5. Pompa nie nadaje się do aplikacja	5. Zaopatrz się w odpowiednią pompę do danego zastosowania
Wycieki oleju	1. Uszczelka olejowa jest uszkodzona	1. Wymień uszczelkę olejową
	2. Uszczelka obudowy jest luźna lub zużyta. 2. Wymień uszczelkę obudowy.
Olej w sprayu	1. Za dużo oleju	1. Dostosuj poziom oleju do zalecanego poziomu
	2. Ciśnienie włotowe gazu jest zbyt wysokie lub zbyt dużo gazu zostało przepompowane	2. Użyj większej pompy lub zmniejsz dopływ gazu ciśnienie
Początkowy poziom trudności	1. Temperatura oleju jest zbyt niska	1. Podejmij próbę uruchomienia pompy kilka razy, aby podgrzać olej
	2. Awaria elektryczna	2. Sprawdź i napraw wszelkie problemy elektryczne
	3. W pompie znajduje się ciało obce	3. Sprawdź i usuń wszelkie ciała obce z układ pompowy
Nie udało się wyciągnąć dobregoPróżnia	Nieszczelność w manometrze próżniowym lub znajomości	Potwierdź nieszczelność poprzez monitorowanie podciśnienia wskaźnik podczas nakładania oleju do pompy próżniowej w ogółe połączeń lub podejrzewanych punktów przecieku. podciśnienie poprawi się na krótko, gdy olej będzie uszczelnienie wycieku.

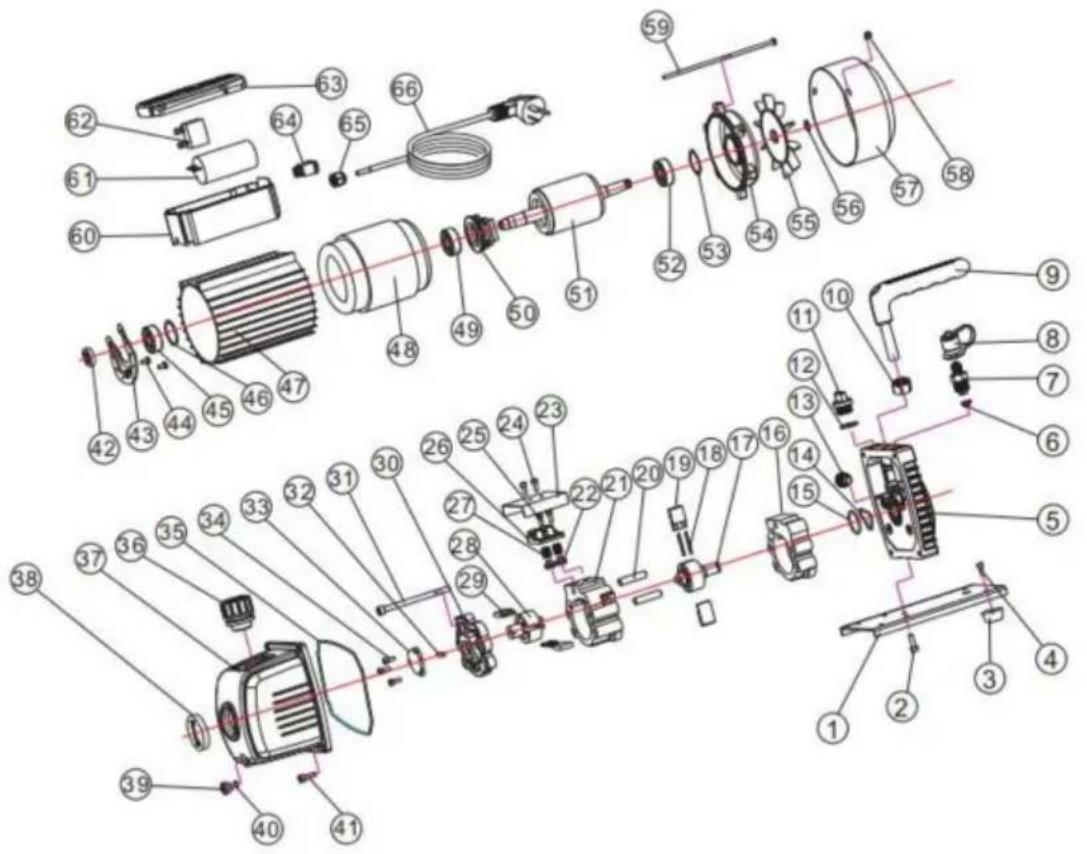

SCHEMAT ROZŁOŻONEJ POMPY

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
