MANUALE UTENTE TW-1.5KR32 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SET MANOMETRO PER POMPA A VUOTO

MANUALE OPERATIVO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA A VUOTO

SET MANOMETRO COLLETTORE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere scartati con i normali rifiuti domestici ma devono essere portati in un punto di raccolta per riciclaggio di dispositivi elettrici ed elettronici.

INTRODUZIONE

Benvenuti al manuale utente per il vostro kit pompa a vuoto e manometro, progettato per assisteri nella manutenzione del vostro sistema AC. Questo kit di utensili include una pompa per vuoto, un vacuometro, tubi flessibili e adattatori ed è essenziale per aspirare e ricaricare il refrigerante nel sistema di aria condizionata.

Questo manuale utente è stato sviluppato per fornirti informazioni complete guida su come utilizzare il kit di strumenti. Spiegheremo le caratteristiche principali e componenti del kit, oltre a fornire importanti linee guida di sicurezza per ti aiutano a evitare potenziali rischi o danni durante la manutenzione.

Si prega di notare che questa è una guida utente di base per scenari di manutenzione dell'aria condizionata. Ti consigliamo di familiarizzare con il funzionamento dell'AC manutenzione e possedere conoscenze sufficienti per evitare danni o lesioni.

Seguendo le istruzioni e le linee guida contenute in questo manuale utente, è possibile garantire l'uso sicuro ed efficace del kit pompa per vuoto e mantenerlo o riparare il tuo sistema di aria condizionata per garantirne prestazioni ottimali.

PRECAUZIONI DI SICUREZZA

Si prega di notare che, sebbene questo manuale utente fornisca importanti avvertenze, precauzioni e istruzioni per l'utilizzo della pompa per vuoto e del kit manometro,

non può prevedere ogni possibile situazione o condizione che potrebbe presentarsi

durante l'uso. È importante che l'operatore eserciti buon senso, buon senso e cautela durante la manipolazione del prodotto. Questi fattori

non può essere integrato nel prodotto ma deve essere fornito dall'operatore.

Linee guida di sicurezza per la gestione della pompa per vuoto

ÿ Per garantire l'uso sicuro e corretto di questo kit, è importante notare che

è progettato solo per aspirare aria o piccole quantità di residui

refrigerante. Non deve essere utilizzato per rimuovere il refrigerante direttamente da un

Sistema di aria condizionata.

ÿ Se è necessario il recupero del refrigerante, è fortemente consigliata una macchina di recupero

consigliato. Utilizzo di una pompa a vuoto e di un serbatoio di recupero per recuperare

il refrigerante senza una macchina di recupero deve essere utilizzato solo da un

tecnico di aria condizionata qualificato e certificato.

ÿ Pericolo di scossa elettrica: non toccare la pompa per vuoto con liquidi

mani o mentre si è in piedi su una superficie bagnata. Utilizzare sempre l'aspirapolvere

pompa in un ambiente asciutto e collegarla a una presa correttamente messa a terra. ÿ

Pericolo di incendio: non utilizzare la pompa per vuoto vicino a materiali infiammabili o

materiali combustibili. Tenere la pompa lontana da fonti di calore o

scintille, come fiamme, sigarette o apparecchi elettrici. ÿ Pericolo di esplosione:

non utilizzare la pompa per vuoto con gas che sono

infiammabile, esplosivo o velenoso. Controllare sempre i dati di sicurezza

scheda tecnica (SDS) del gas prima di utilizzarlo con la pompa per vuoto.

Inoltre, non superare l'intervallo di pressione specificato per la pompa. ÿ Pericolo di corrosione

non utilizzare la pompa per vuoto con gas che possono

corrodono i metalli o esercitano cariche chimiche. Verificare la compatibilità di

il gas con i materiali della pompa e dei suoi accessori. Utilizzare sempre

guanti e occhiali protettivi quando si maneggiano materiali corrosivi. ÿ Non far mai

funzionare la pompa senza olio, poiché ciò può danneggiare la pompa e

creare potenziali pericoli.

ÿ La temperatura del gas pompato non deve superare gli 80°C e la

la temperatura ambiente dovrebbe essere di circa 5°C a 60°C. Questo aiuterà

prevenire danni alla pompa e garantire un funzionamento sicuro. ÿ Quando si

scollega la pompa, tirare sempre la spina. Non scollegare la

unità tirando il filo, poiché ciò può danneggiare il cavo e

creare potenziali pericoli.

ÿ Non utilizzare una spina o una presa danneggiate, poiché ciò potrebbe causare scosse elettriche.

scosse o incendi.

Linee guida di sicurezza per la manipolazione del set di misuratori

ÿ Indossare adeguati dispositivi di protezione individuale (DPI), come mascherine di sicurezza

occhiali e guanti, quando si utilizza il set di misuratori. Ciò è particolarmente

importante quando si maneggia il refrigerante, che può causare lesioni alla pelle e agli occhi

irritante e può essere nocivo se inalato.

ÿ Assicurarsi che il set di indicatori sia correttamente collegato e fissato prima

utilizzare. I collegamenti allentati possono causare perdite, che possono causare il

refrigerante di fuoriuscire nell'ambiente e creare un ambiente pericoloso

situazione.

ÿ Utilizzare sempre il set di misuratori in un'area ben ventilata. Ciò è importante per

evitare l'accumulo di vapori refrigeranti, che possono spostare l'ossigeno e

creare un rischio di soffocamento. Se ti senti stordito o intontito mentre usi

il set di manometri, spostarlo immediatamente in un'area ben ventilata. ÿ Non

superare la pressione massima nominale del set di manometri e

tubi flessibili. Questa informazione dovrebbe essere chiaramente etichettata sul misuratore stesso o

nel manuale utente. Il superamento della pressione massima nominale può

causare il malfunzionamento o addirittura la rottura dell'indicatore, con conseguenti potenziali

pericoli.

ÿ I tubi flessibili di servizio non possono resistere a temperature elevate o a condizioni estreme

sollecitazioni meccaniche. Tenere i tubi flessibili di servizio lontano da fonti di calore o in movimento.

parti del motore. I tubi flessibili di servizio possono rompersi o scoppiare, causando

lesioni. ÿ Non utilizzare mai il set di misuratori per scopi diversi da quelli specificati nel

manuale. L'utilizzo del set di misuratori per altre applicazioni può comportare

danni all'attrezzatura, potenziali lesioni o altri pericoli.

INIZIARE

Presentazione della serie di pompe per vuoto e set di manometri La serie di prodotti comprende 4 SKU, con ogni pompa per vuoto e set di manometri progettati per diversi scenari di utilizzo e scopi previsti in base alle prestazioni antideflagranti della pompa e degli accessori.

SKU1: Il kit 3.5 CFM per AC è progettato per la manutenzione della maggior parte dei sistemi AC o refrigeranti domestici/veicolari che utilizzano refrigerante A1. Tuttavia, non deve essere utilizzato per la manutenzione di sistemi AC con R32, R1234yf o altri refrigeranti A2L o di livello superiore.

SKU2: Il kit da 4 CFM per nuovi AC è progettato per la manutenzione della maggior parte degli impianti AC o refrigeranti e, grazie al suo design antiscintilla, può essere utilizzato anche per la manutenzione di impianti AC con R32, R1234yf (adattatore a sgancio rapido non incluso) o altri refrigeranti di livello A2L, nonché tutti gli impianti refrigeranti di livello A1.

SKU3: Il kit da 4 CFM per aria condizionata con rilevatore di perdite è progettato per la manutenzione della maggior parte degli impianti di aria condizionata o di refrigerazione che utilizzano refrigerante A1 e include un rilevatore di perdite per aiutare l'operatore a individuare il punto di perdita dell'impianto.

SKU4: Il kit da 3,5 CFM per nuovi AC per veicoli è progettato per la manutenzione della maggior parte dei sistemi AC o refrigeranti domestici/per veicoli che utilizzano refrigerante A1, nonché dei sistemi che utilizzano refrigerante A2L grazie al suo design anti-scintilla. È dotato di connettori rapidi R134a e adattatori R1234yf per renderlo applicabile sia ai veicoli vecchi che a quelli di nuova fabbricazione.

Spiegazione dei componenti e delle specifiche della pompa per vuoto

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modello		KQ-1K		KQ-1.5K		KQ-1K		KQ-1.5K
Voltaggio		120V/60Hz	220-240V/50 Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240Tensione/50 Hz	120V/60Hz	220-240V/50Hz
Aria liberaSpostamento	CFM	3.5	3.5	4	4	3.5	3.5	4	4
DefinitivoVuoto	RFKF	8	8	8	8	8	8	8	8
Motore	CV	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Raccardo di aspirazione		1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"ACMEMaschio;	1/4"SAEmaschio;1/2"SAEmaschio;
Capacità dell'olio	ml	250	250	200	200	250	250	200	200
Dimensioni	mm	290*120*220	290*120*220	Dimension: 305*110*220	305*110*220	290*120*220	290*120*220	Dimensioni: 305*110*220	Dimensioni: 305*110*220
Peso netto	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Refrigerante applicabile		R134a, R22, R410A e qualsiasi altro refrigerante A1				R32, R1234yf, R134a, R22, R410A e qualsiasi altro A1 o A2Lrefrigeranti

Contenuto della confezione del set di manometri per pompe per vuoto

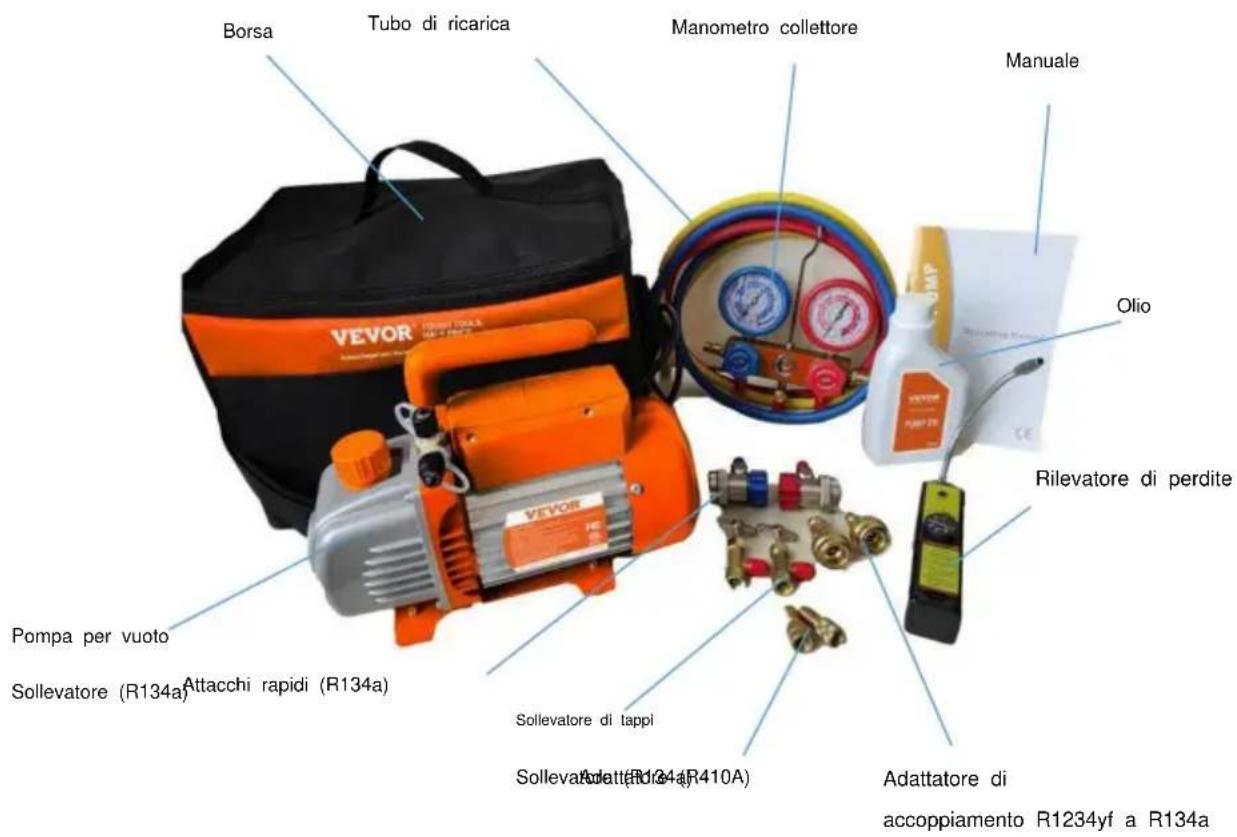

Borsa Tubo di ricarica Manometro collettore Manuale VEVOR Olio Rilevatore di perdite Pompa per vuoto Sollevatore (R134a) Attacchi rapidi (R134a) Sollevatore di tappi Sollevatore (R134a) R410A Adattatore di accoppiamento R1234yf a R134a

Elenco del contenuto del pacchetto

Imposta nome	Kit da 3,5 CFM per AC	Kit da 4 CFM per nuovo AC	Kit da 4 CFM per aria condizionata	Kit da 3,5 CFM per nuovo veicolo AC
ImballaggioLista	Vuoto da 3,5 CFMPompax1Manometro collettorex1Tubo di ricaricaex3Adattatore R410A x2Sollevatore tappo R134a x1Borsax1R134a rapidoGiunti (alti eBassa pressioneÿx1Olio per pompa a vuoto x1Manualex1	Vuoto da 4 CFMPompax1Manometro collettorex1Tubo di ricaricaex3Adattatore R410A x2Sollevatore tappo R134a x1Borsax1R134a rapidoGiunti (alti eBassa pressioneÿx1Olio per pompa a vuoto x1Manualex1	Vuoto da 4 CFMPompax1Manometro collettOREx1Tubo di ricaricaex3Adattatore R410A x2Sollevatore tappo R134a x1R134a rapidoGiunti (alti eBassa pressioneÿx1Borsax1Rilevatore di perdite x1Olio per pompa a vuoto x1Manualex1	Vuoto da 3.5 CFMPompax1Manometro collettorex1Tubo di ricaricaex3Adattatore R410A x2Sollevatore tappo R134a x1R134a rapidoGiunti (alti eBassa pressioneÿx1Sollevatore tappo R1234yf x1Borsax1Da R1234yf a R134aadattatore di accopplamento x2Pompa per vuoto Pilx1Manualex1

GUIDA OPERATIVA PER L'IMPIANTO DI VUOTO NEL SISTEMA AC

1. Preparazione della pompa: Inserire il tappo della pompa e riempirla con olio, assicurandosi non superare il livello massimo.
2. Individuare le porte di servizio ad alta e bassa pressione del sistema AC. Queste le porte sono solitamente situate vicino al compressore sulle linee.
3. Collegare i tubi flessibili del set di manometri alle porte di servizio ad alta e bassa pressi del sistema AC. Il lato ad alta pressione è in genere contrassegnato in rosso e il lato a bassa pressione con il blu. Scegli l'adattatore appropriato per il sistema refrigerante e raccordo.
4. Chiudere le valvole sul set di misuratori e collegare i tubi flessibili dal vuoto pompa al set di misuratori. Accendere la pompa per vuoto e lasciarla funzionare per qualche minuto per accertarsi che funzioni correttamente.
5. Aprire le valvole sul set di misuratori e lasciare che la pompa per vuoto operare fino a quando la pressione del sistema raggiunge circa 30 pollici Hg e si stabilizza. Continuare a pompare per almeno 30 minuti per garantire che tutti l'aria residua viene rimossa.
6. Chiudere le valvole sul manometro e spegnere la pompa del vuoto. Lasciare lasciare riposare il sistema per circa 30 minuti, come consigliato, per confermare che non ci siano perdite. Qualsiasi aumento della pressione visualizzata su il set di indicatori indica la presenza di una perdita.
7. Una volta che sei convinto che non ci sono perdite e hai raggiunto il livello di vuoto desiderato, è possibile caricare il refrigerante o chiudere il valvola per uso futuro.

MANUTENZIONE DELLA POMPA DEL VUOTO

Una corretta manutenzione della pompa per vuoto è essenziale per garantirne il funzionamento ottimale prestazioni. Ecco alcune linee guida per la manutenzione:

ÿ Mantenere la pompa pulita e libera da corpi estranei. ÿ Mantenere

l'olio riempito fino al livello dell'olio e non lasciare mai funzionare la pompa senza olio.

ÿ Mantenere l'olio pulito. Se l'olio diventa sporco, fangoso o acqua o altro sostanze volatili entrano, ciò influirà sulle prestazioni della pompa e l'olio dovrebbe essere sostituito. Per sostituire l'olio, avviare la pompa e farlo funzionare per circa 30 minuti per rendere l'olio più fluido. Quindi fermare la pomp e scaricare l'olio dal tappo di scarico dell'olio. Aprire l'ingresso del gas e far funzionare il pompare per 1-2 minuti aggiungendo una piccola quantità di olio pulito al ingresso gas. Questo serve a sostituire l'olio residuo dall'interno della pompa. Dopo essersi assicurati che la pompa sia pulita, rimettere il tappo di scarico e riempire l'olio della pompa pulito dall'ingresso del gas al livello dell'olio. ÿ

Per riporre la pompa quando non viene utilizzata per lunghi periodi di tempo, coprire il tappo dell'olio e tappo di scarico (se applicabile) e conservarlo in un luogo asciutto. ù La riparazione della pompa deve essere eseguita solo da un servizio qualificato tecnico.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Correzione
Basso grado di vuoto	1. Olio insufficiente	1. Aggiungere olio fino alla linea del livello dell'olio
	2. Olio sporco	2. Sostituire l'olio
	3. L'aspirazione dell'olio è bloccata	3. Pulire l'aspirazione dell'olio o il filtro
	4. Il tubo flessibile o l'ingresso del gas sono ostruiti	4. Controllare i tubi di collegamento
	5. La pompa non è adatta per applicazione	5. Ottenere una pompa adatta per l'applicazione
Perdite di olio	1. Il paraolio è danneggiato	1. Sostituire il paraolio
	2. La guarnizione dell'alloggiamento è allentata o usurata	2. Sostituire la guarnizione dell'alloggiamento
Spray di olio	1. Troppo olio	1. Regolare il livello dell'olio al livello consigliato
	2. La pressione di ingresso del gas è troppo alta o troppo è stato pompato molto gas	2. Utilizzare una pompa più grande o ridurre l'ingresso del gas pressione
Difficoltà iniziale	1. La temperatura dell'olio è troppo bassa	1. Provare ad avviare la pompa più volte per scaldare l'olio
	2. Malfunzionamento elettrico	2. Controllare e riparare eventuali problemi elettrici
	3. Ci sono corpi estranei nella pompa	3. Controllare e rimuovere eventuali corpi estranei da il sistema di pompaggio
Incapacità di tirare fuori una buona Vuoto	Perdita nel vacuometro o connessioni	Confermare la perdita monitorando il vuoto indicatore durante l'applicazione dell'olio alla pompa per vuoto connessioni o punti di perdita sospetti. Il il vuoto migliorerà brevemente mentre l'olio è sigillare la perdita.

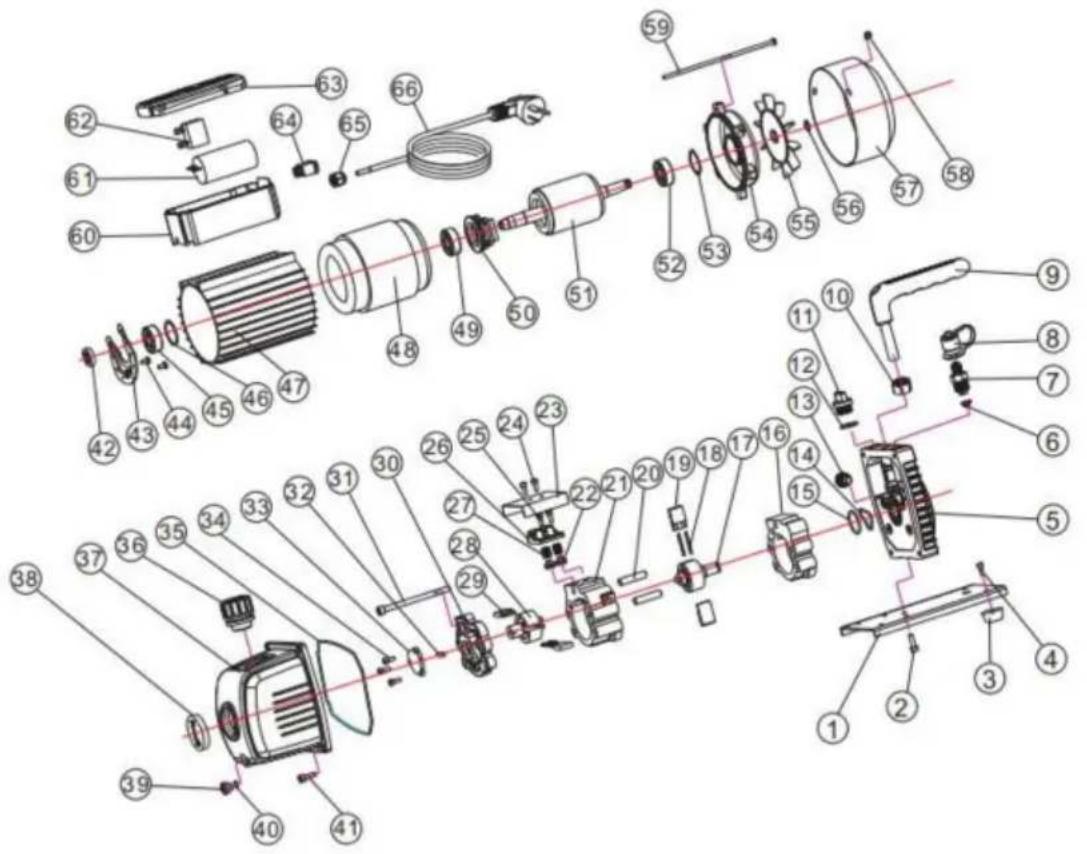

SCHEMA ESPLOSO DELLA POMPA
