Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht entsorgt werden nicht mit dem normalen Hausmüll, sondern muss bei einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten.

EINFÜHRUNG

Willkommen beim Benutzerhandbuch für Ihr Vakuumpumpen- und Messgeräte-Kit, das Ihnen bei der Wartung Ihres Klimaanlagensystems helfen soll. Dieses Toolkit enthält eine Vakuumpumpe, ein Vakuummeter, Schläuche und Adapter und ist wichtig für Absaugen und Nachfüllen des Kühlmittels in Ihrem Klimaanlagensystem.

Dieses Benutzerhandbuch wurde entwickelt, um Ihnen umfassende Anleitung zur Verwendung des Toolkits. Wir erklären die wichtigsten Funktionen und Komponenten des Kits sowie wichtige Sicherheitshinweise für helfen Ihnen, mögliche Risiken oder Schäden während der Wartung zu vermeiden.

Bitte beachten Sie, dass dies ein grundlegendes Benutzerhandbuch für AC-Wartungsszenarien ist. Wir empfehlen Ihnen, sich mit der Bedienung der Klimaanlage vertraut zu machen. Wartung und verfügen über ausreichende Kenntnisse, um Schäden oder Verletzungen zu vermeiden.

Wenn Sie die Anweisungen und Richtlinien in diesem Benutzerhandbuch befolgen, können Sie Stellen Sie sicher, dass Sie Ihr Vakuumpumpen-Kit sicher und effektiv verwenden und warten oder Reparieren Sie Ihr Klimasystem, um eine optimale Leistung zu gewährleisten.

SICHERHEITSVORKEHRUNGEN

Bitte beachten Sie, dass dieses Benutzerhandbuch zwar wichtige Warnungen, Vorsichtsmaßnahmen und Anweisungen für die Verwendung der Vakuumpumpe und des Manometersatzes enthält, es kann nicht jede mögliche Situation oder Bedingung vorhersehen, die auftreten kann während des Gebrauchs. Es ist wichtig, dass der Bediener beim Umgang mit dem Produkt gutes Urteilsvermögen, gesunden Menschenverstand und Vorsicht walten lässt. Diese Faktoren können nicht in das Produkt eingebaut werden, sondern müssen vom Betreiber bereitgestellt werden.

Sicherheitshinweise zum Umgang mit Ihrer Vakuumpumpe

ÿ Um die sichere und ordnungsgemäße Verwendung dieses Kits zu gewährleisten, ist es wichtig zu beachten, dass Es ist nur zum Aufsaugen von Luft oder kleinen Restmengen bestimmt.

Kältemittel. Es sollte nicht verwendet werden, um Kältemittel direkt aus einem Klimaanlage.

Ä Wenn eine Kältemittelrückgewinnung erforderlich ist, ist eine Rückgewinnungsmaschine empfohlen. Verwendung einer Vakuumpumpe und eines Auffangbehälters zur Rückgewinnung Kältemittel ohne Rückgewinnungsmaschine sollte nur von einem ausgebildeter und zertifizierter Klimatechniker.

ÿ Stromschlaggefahr: Berühren Sie die Vakuumpumpe nicht mit nassen Hände oder beim Stehen auf einer nassen Oberfläche. Benutzen Sie immer den Staubsauger Pumpe in einer trockenen Umgebung und stecken Sie sie in eine ordnungsgemäß geerdete

Steckdose. ä Brandgefahr: Verwenden Sie die Vakuumpumpe nicht in der Nähe von brennbaren oder brennbare Materialien. Halten Sie die Pumpe von Wärmequellen oder

Funken, wie Flammen, Zigaretten oder Elektrogeräte. ä Explosionsgefahr:

Verwenden Sie die Vakuumpumpe nicht mit Gasen, die entzündlich, explosiv oder giftig. Überprüfen Sie immer die Sicherheitsdaten Lesen Sie vor der Verwendung mit der Vakuumpumpe das Sicherheitsdatenblatt (SDB) des Gases.

Darüber hinaus darf der angegebene Druckbereich der Pumpe nicht überschritten werden. Ä Korrosionsgefahr: Verwenden Sie die Vakuumpumpe nicht mit Gasen, die

Metalle angreifen oder chemische Ladungen abgeben. Prüfen Sie die Verträglichkeit von das Gas mit den Materialien der Pumpe und ihres Zubehörs. Verwenden Sie immer

Schutzhandschuhe und Schutzbrille beim Umgang mit ätzenden Stoffen. ä Betreiben Sie die Pumpe niemals ohne Öl, da dies die Pumpe beschädigen kann und

potenzielle Gefahren schaffen.

Die Temperatur des gepumpten Gases sollte 80°C nicht überschreiten, und die

Die Umgebungstemperatur sollte zwischen 5°C und 60°C liegen. Dies hilft

Schäden an der Pumpe zu vermeiden und einen sicheren Betrieb zu gewährleisten.

ÿ Wenn Sie die Pumpe vom Stromnetz trennen, ziehen Sie immer den Stecker.

Ziehen Sie am Kabel, da dies zu Schäden am Kabel und am

potenzielle Gefahren schaffen.

ÿ Benutzen Sie keinen beschädigten Stecker oder keine beschädigte Steckdose, da dies zu elektrischen

Stromschlag oder Feuer.

Sicherheitshinweise für den Umgang mit dem Messatz

ÿ Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wie z. B.

Schutzbrille und Handschuhe bei der Benutzung des Messsets. Dies ist besonders

wichtig beim Umgang mit Kältemittel, das Haut- und Augenschäden verursachen kann

Reizungen verursachen und beim Einatmen gesundheitsschädlich sein.

ÿ Stellen Sie sicher, dass das Messsystem ordnungsgemäß angeschlossen und gesichert ist, bevor

Verwendung. Lose Verbindungen können zu Undichtigkeiten führen, die dazu führen können, dass

Kältemittel kann in die Umwelt entweichen und eine gefährliche

Situation.

ÿ Benutzen Sie das Messgerät immer in einem gut belüfteten Bereich. Dies ist wichtig, um

Vermeiden Sie die Bildung von Kältemitteldämpfen, die Sauerstoff verdrängen und

Erstickungsgefahr besteht. Wenn Sie sich während der Anwendung schwindlig oder benommen fühlen,

Begeben Sie sich sofort in einen gut belüfteten Bereich, wenn Sie das Manometerset

nicht verwenden. ä Überschreiten Sie nicht den maximalen Druckwert des Manometersets und

Schläuche. Diese Informationen sollten deutlich auf dem Messgerät selbst oder

in der Bedienungsanleitung. Eine Überschreitung des maximalen Druckwertes kann

kann zu Fehlfunktionen oder sogar zum Bruch des Messgeräts führen, was zu möglichen

Gefahren.

ÿ Serviceschläuche vertragen keine hohen Temperaturen oder starke

mechanische Beanspruchung. Halten Sie die Serviceschläuche von bewegten oder heißen

Motorteile. Serviceschläuche können reißen oder platzen und Verletzungen verursachen.

ÿ Verwenden Sie das Manometer niemals für andere Zwecke als die in der

Handbuch. Die Verwendung des Messatzes für andere Anwendungen kann zu

Dies kann zu Geräteschäden, möglichen Verletzungen oder anderen Gefahren führen.

ERSTE SCHRITTE

Wir stellen die Vakuumpumpen- und Messgerätesatzserie vor. Die

Produktserie umfasst 4 SKUs, wobei jeder Vakuumpumpen- und Messgerätesatz basierend auf der explosionsgeschützten Leistung der Pumpe und des Zubehörs für unterschiedliche Benutzerszenarien und Verwendungszwecke ausgelegt ist.

SKU1: Das 3,5 CFM-Kit für Klimaanlagen ist für die Wartung der meisten Klimaanlagen oder Kältemittelsysteme in Privathaushalten/Fahrzeugen mit A1-Kältemittel konzipiert. Es sollte jedoch nicht für die Wartung von Klimaanlagen mit R32, R1234yf oder anderen A2L- oder höherwertigen Kältemitteln verwendet werden.

SKU2: Das 4-CFM-Kit für neue Klimaanlagen ist für die Wartung der meisten Klimaanlagen- oder Kältemittelsysteme vorgesehen und kann aufgrund seines funkenfreien Designs auch zur Wartung von Klimaanlagen mit R32, R1234yf (Schnellanschlussadapter nicht im Lieferumfang enthalten) oder anderen Kältemitteln der Stufe A2L sowie allen Kältemittelsystemen der Stufe A1 verwendet werden.

SKU3: Das 4-CFM-Kit für Klimaanlagen mit Leckdetektor ist für die Wartung der meisten Klimaanlagen- oder Kältemittelsysteme mit A1-Kältemittel konzipiert und enthält einen Leckdetektor, der dem Bediener hilft, die Leckstelle im System zu finden.

SKU4: Das 3,5-CFM-Kit für Klimaanlagen neuer Fahrzeuge ist für die Wartung der meisten Klimaanlagen oder Kältemittelsysteme in Haushalten/Fahrzeugen mit Kältemittel A1 sowie für Systeme mit Kältemittel A2L konzipiert, da es funkenfrei ist. Es wird mit R134a-Schnellverbindern und R1234yf-Adaptern geliefert, sodass es sowohl für alte als auch für neu hergestellte Fahrzeuge geeignet ist.

Erklärung der Komponenten und Spezifikationen der Vakuumpumpe

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modell		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Störnsparrung		120 V/60 Hz	220-240V/50 Hz	120 V/60 Hz	220-240 V/50Hz	120 V/60 Hz	220-240 V/50Hz	120 V/60 Hz	220-240 V/50Hz
Freie Luft Verschiebung	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Ultimativ Vakuum		8	8	8	8	8	8	8Also	8
	HP	1/5	1/5	1/4	1/4	1/5	1/5Motor	1/4	1/4
Ansaugstutzen		1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;
Ölkapazität	ml	250	250	200	200	250	250	200	200
Maße	mm	290*120*220	290*120*220	305*110*220	305*110*220	290*120*220	290*120*220	305*110*220	305*110*220
Nettogewicht	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Verwendbares Kältemittel		R134a, R22, R410A und alle anderen A1-Kältemittel				R32, R1234yf, R134a, R22, R410A und alle anderen A1- oder A2L-Kältemittel

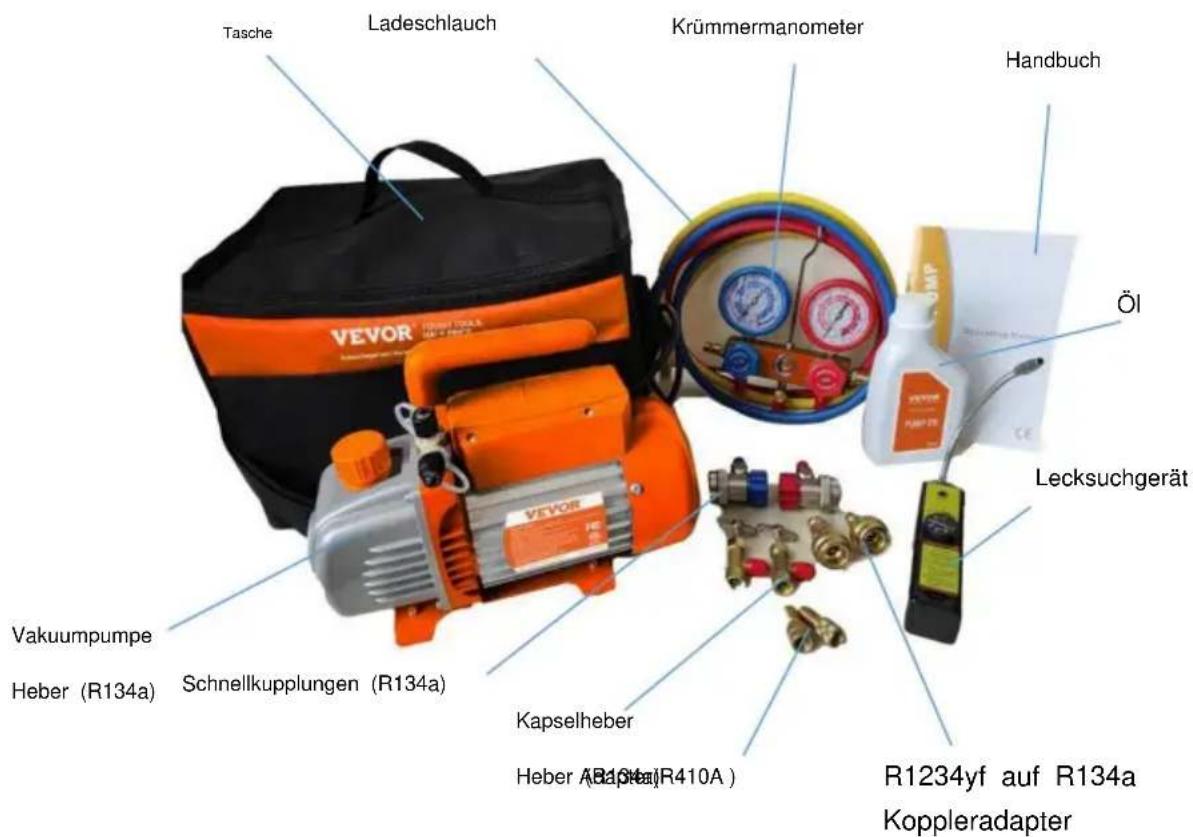

Lieferumfang des Vakuumpumpen-Manometersatzes

Tasche Ladeschlauch Krümmermanometer Handbuch Öl Lecksuchgerät Vevor Vakuumpumpe Heber (R134a) Schnellkupplungen (R134a) Kapselheber Heber (R134a)(R410A ) R1234yf auf R134a Koppleradapter

Packungsinhaltsliste

Namen festlegen	3,5 CFM Kit fürVakuum	4 CFM Kit für 3,5CFM Kit für4 CFM-Kit für ACneue Klimaanlage Neufahrzeug AC
VerpackungListe	3,5 CFM VakuumPumpex1Krümmerlehrex1Aufladen Hosex3R410AAAdapter x2R134a-Kappenheberx1Taschex1R134a SchnellKupplungenyHoch undNiedriger Druckyx1Vakuumpumpenöl x1Handbuchx1	4CFM VakuumPumpex1Krümmerlehrex1Aufladen Hosex3R410A Adapter x2R134a-Kappenheberx1Taschex1R134a SchnellKupplungenyHoch undNiedriger Druckyx1Vakuumpumpenöl x1Handbuchx1	4CFM VakuumPumpex1Krümmerlehrex1Aufladen Hosex3R410A Adapter x2R134a-Kappenheberx1R134a SchnellKupplungenyHoch undNiedriger Druckyx1Taschex1 Taschex1Leckdetektorx1Vakuumpumpenöl x1Handbuchx1

BEDIENUNGSANLEITUNG ZUM ZIEHEN VON VAKUUM IN EIN KLIMAANLAGE

1. Vorbereitung der Pumpe: Den Pumpenstopfen einstecken und die Pumpe mit Öl füllen. den Höchststand nicht zu überschreiten.
2. Suchen Sie die Hoch- und Niederdruckanschlüsse des Klimaanlagensystems. Diese Die Anschlüsse befinden sich normalerweise in der Nähe des Kompressors an den Leitungen.
3. Schließen Sie die Manometerschläuche an die Hoch- und Niederdruckanschlüsse an. des AC-Systems. Die Hochdruckseite ist typischerweise rot markiert und die Niederdruckseite mit blau. Wählen Sie den passenden Adapter für die Kältemittelsystem und Armatur.
4. Die Ventile am Manometer schließen und die Schläuche vom Vakuum-Pumpe an das Manometer anschließen. Vakuumpumpe einschalten und ca. einige Minuten, um sicherzustellen, dass es richtig funktioniert.
5. Öffnen Sie die Ventile am Manometer und lassen Sie die Vakuumpumpe arbeiten, bis der Systemdruck ca. 30 ZollHg erreicht und stabilisiert. Pumpen Sie mindestens 30 Minuten weiter, um sicherzustellen, dass alle restliche Luft wird entfernt.
6. Schließen Sie die Ventile am Manometer und schalten Sie die Vakuumpumpe aus. das System wie empfohlen etwa 30 Minuten ruhen zu lassen, um überprüfen Sie, ob es Lecks gibt. Jeder Anstieg des angezeigten Drucks
   Das eingestellte Manometer weist auf das Vorhandensein eines Lecks hin.
7. Wenn Sie sich davon überzeugt haben, dass keine Lecks vorhanden sind und die gewünschte Vakuumniveau können Sie entweder das Kältemittel einfüllen oder den
   Ventil für die zukünftige Verwendung.

WARTUNG DER VAKUUMPUMPE

Die ordnungsgemäße Wartung der Vakuumpumpe ist für die Gewährleistung ihrer optimalen

Leistung. Hier sind einige Wartungsrichtlinien:

ÿ Halten Sie die Pumpe sauber und frei von Fremdkörpern. ÿ Halten Sie das

Öl bis zum Ölstand aufgefüllt und lassen Sie die Pumpe niemals ohne Öl.

ÿ Halten Sie das Öl sauber. Wenn das Öl schmutzig, schlammig wird oder Wasser oder andere

Wenn flüchtige Stoffe eindringen, wird die Leistung der Pumpe beeinträchtigt und das Öl muss ausgetauscht werden. Um das Öl auszutauschen, starten Sie die Pumpe und

Lassen Sie es etwa 30 Minuten lang laufen, um das Öl zu verdünnen. Stoppen Sie dann die Pump

und lassen Sie das Öl aus der Ölablassschraube ab. Öffnen Sie den Gaseinlass und lassen Sie de

Pumpe 1-2 Minuten lang und geben Sie dabei eine kleine Menge sauberes Öl in die

Gaseinlass. Dies dient zum Ersetzen des Restöls aus dem Inneren der Pumpe.

Nachdem Sie sichergestellt haben, dass die Pumpe sauber ist, setzen Sie die Ablassschraube wieder ein und füllen Sie das saubere Pumpenöl vom Gaseinlass bis zum Ölstand. ä Um die

Pumpe bei längerem Nichtgebrauch zu lagern, decken Sie die

Öldeckel und Auspuffdeckel (falls vorhanden) und lagern Sie sie an einem trockenen Ort. ÿ

Reparaturen an der Pumpe dürfen nur von einem qualifizierten Service durchgeführt werden.

Techniker.

ANLEITUNG ZUR FEHLERSUCHE

Problem	Mögliche Ursache	Korrektur
Niedriges Vakuum	1. Ölmangel	1. Öl bis zur Ölstandslinie nachfüllen
	2. Schmutziges Öl	2. Ölwechsel
	3. Ölzufuhr ist blockiert	3. Reinigen Sie den Öleinlass oder Filter
	4. Schlauch oder Gaseinlass ist verstopft	4. Überprüfen Sie die Verbindungsrohre
	5. Pumpe ist ungeeignet für die Anwendung	5. Besorgen Sie sich eine geeignete Pumpe für die Anwendung
Öllecks	1. Öldichtung ist beschädigt	1. Ersetzen Sie die Öldichtung
	2. Die Gehäusedichtung ist lose oder verschlissen.	2. Ersetzen Sie die Gehäusedichtung
Ölspray	1. Zu viel Öl	1. Stellen Sie den Ölstand auf den empfohlenen Stand ein
	2. Der Gaseingangsdruck ist zu hoch oder zu viel Benzin wurde gepumpt	2. Verwanden Sie eine größere Pumpe oder reduzieren Sie den Gaseinlass Druck
Startschwierigkeit	1. Öltemperatur ist zu niedrig	1. Versuchen Sie die Pumpe mehrmals zu starten, um Öl erwärmen
	2. Elektrische Störung	2. Überprüfen und beheben Sie alle elektrischen Probleme
	3. Fremdkörper befinden sich in der Pumpe	3. Überprüfen Sie und entfernen Sie alle Fremdkörper aus das Pumpensystem
Scheitern beim Ziehen einer guten Vakuum	Leck im Vakuummeter oder Anschlüsse	Bestätigen Sie die Leckage durch Überwachung des Vakuums Manometer, während Vakuumpumpenöl aufgetragen wird Anschlüsse oder vermutete Leckstellen. Das Vakuum verbessert sich kurzzeitig, während das Öl das Leck abdichten.

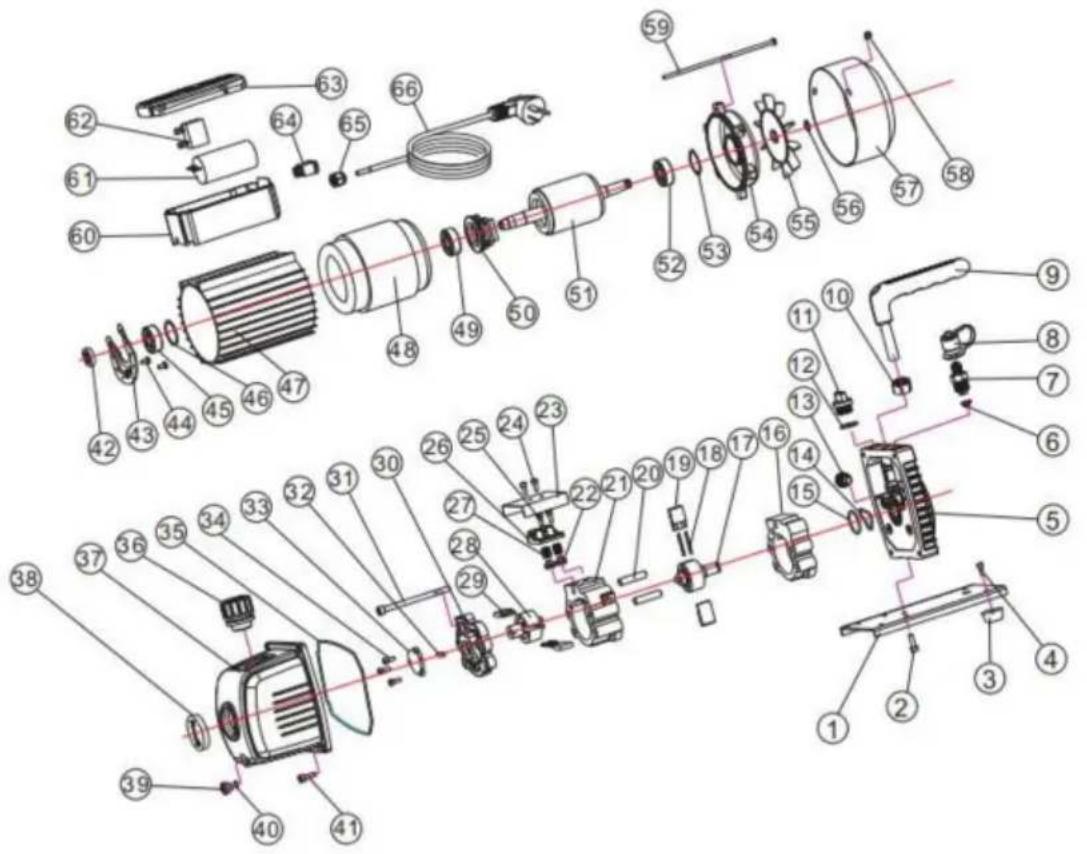

EXPLODIERUNGSZEICHNUNG DER PUMPE
