INSTRUKCJA OBSŁUGI ML-2038P Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

DRABINKA TELESKOPOWA

MODEL: ML-2038P/ML-2050P

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

DRABINKA TELESKOPOWA

MODEL: ML-2038P/ML-2050P

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produk

UWAGA: Przed użyciem przeczytaj WSZYSTKIE instrukcje!!

Przed użyciem

1. Upewnij się, że jesteś na tyle sprawny, aby korzystać z drabiny. Pewne medyczne warunki, leki, alkohol lub nadużywanie narkotyków mogą spowodować użycie drabiny niebezpieczny. Udźwig wynosi 420 funtów.
2. Podczas transportu drabin na relingach dachowych pojazdu należy upewnić się, że tak jest odpowiednio umieszczone, aby zapobiec uszkodzeniom.
3. Sprawdź drabinę po dostawie i przed pierwszym użyciem, aby potwierdzić stan i działanie wszystkich części.
4. Sprawdź wzrokowo, czy drabina nie jest uszkodzona i czy można ją bezpiecznie używać za pomocą.
5. W przypadku użytkowników profesjonalnych wymagane są regularne przeglądy okresowe.
6. Upewnij się, że drabina jest odpowiednia do zadania.
7. NIE UŻYWAJ USZKODZONEJ DRABINKI!
8. Usuń wszelkie zanieczyszczenia z drabiny. Takie jak mokra farba, błoto, olej, lub śnieg.
9. Przed użyciem drabiny w pracy należy dokonać oceny stanu zdrowia przestrzegając przepisów obowiązujących w kraju użytkowania.

Ustawianie i ustawianie drabiny

1. Kąt nachylenia nie powinien przekraczać 75 stopni.
2. Drabina powinna znajdować się na równej, poziomej i nieruchomoj podstawie.
3. Drabinę przystawną należy oprzeć o płaską, niełamliwą powierzchnię zabezpieczyć przed użyciem, np. związać lub zastosować odpowiednie urządzenie stabilizujące.
4. Podczas ustawiania drabiny należy wziąć pod uwagę ryzyko kolizji z drabiną drabiny, tj. od pieszych, pojazdów lub drzwi (nie istnieje ogień) i okna w miejscu pracy.
5. Zidentyfikuj obszary ryzyka porażenia prądem elektrycznym, w których używana jest drabina, np linie napowietrzne lub odsłonięty sprzęt elektryczny.

6. Drabina powinna stać na nogach, a nie na szczeblach lub stopniach.

7. Drabiny nie należy ustawiać na powierzchniach śliskich (np. lód, błyszczących). powierzchnie woskowane lub silnie zanieczyszczone powierzchnie stałe), chyba że zostały podjęte dodatkowe skuteczne środki bezpieczeństwa, aby zapobiec wypadnięciu drabiny poślizgu lub upewnić się, że zanieczyszczone powierzchnie zostały dostatecznie oczyszczone.

Korzystanie z drabiny

1. Nie przekraczaj maksymalnego całkowitego obciążenia (375 funtów).
2. Nie przesadzaj. Użytkownicy powinni trzymać klamrę (pępek) wewnątrz podłużnic i obie stopy na tym samym stopniu/szczeblu podczas pracy.
3. Nie schodź z drabiny przystawnej na wyższym poziomie bez dodatkowego bezpieczeństwa lub użycia odpowiedniego urządzenia stabilizującego.
4. Nie używaj stojących drabin umożliwiających dostęp na inny poziom.
5. Nie stawaj na trzech najwyższych stopniach/szczebelach drabiny przystawnej
6. Drabiny należy używać wyłącznie do lekkich i krótkotrwałych prac.
7. Nie używaj drabin na zewnątrz w niekorzystnych warunkach atmosferycznych, np silne wiatry.
8. Należy zachować środki ostrożności, aby dzieci nie bawiły się wokół drabiny.
9. Podczas wchodzenia i schodzenia zwrócić się twarzą do drabiny.
10. Podczas wchodzenia i schodzenia trzymaj drabinę pewnie.
11. Nie używaj drabiny jako pomostu.
12. Podczas korzystania z drabiny należy nosić odpowiednie obuwie.
13. Unikaj nadmiernych obciążeń bocznych (wiercenie w cegle i betonie).
14. Nie spędzaj długo na drabinie bez regularnych przerw (zmęczenie jest zabezpieczeniem). ryzyko).
15. Drabiny przystawne służące do wejścia na wyższy poziom należy wydłużyć co najmniej 1 m nad punktem lądowania.
16. Sprzęt przenoszony podczas korzystania z drabiny powinien być lekki i łatwy do przenoszenia uchwyt.

Otwórz drabine

Uwaga: w naturze obowiązuje rzeczywista liczba stopni drabiny.

Automatyczne blokowanie: każdy stopień/szczebel drabiny ma 2 kołki blokujące zablokowany. Są one automatycznie wkładane w szczeliny słupków miejsce, gdy drabina jest wysunięta.

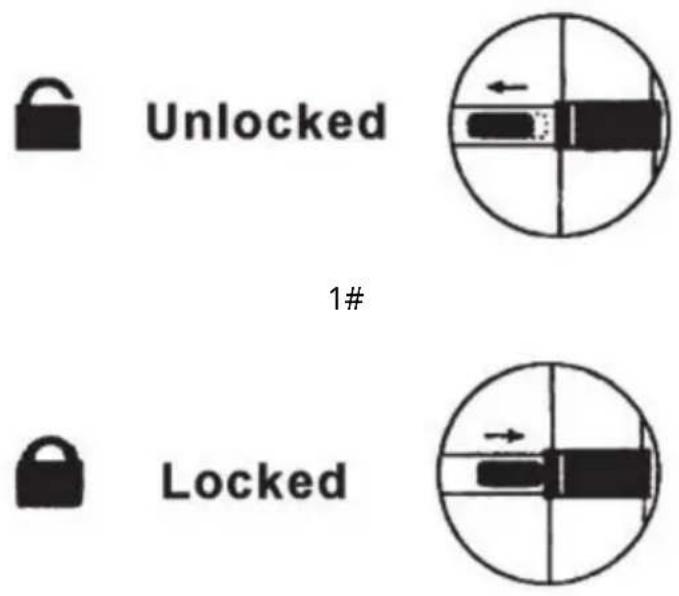

Stan zamka to dwa czarne guziki z boku każdego z nich wyświetlany jest

szczebel: • Pozycja odblokowana (patrz Rysunek nr 1 poniżej): Istnieje przerwa pomiędzy przyciski i Spar. • Pozycja

zablokowana (patrz Rysunek nr 2 poniżej): Przyciski znajdują się bezpośrednio na do nogi.

Unlocked

1#

Locked

2#

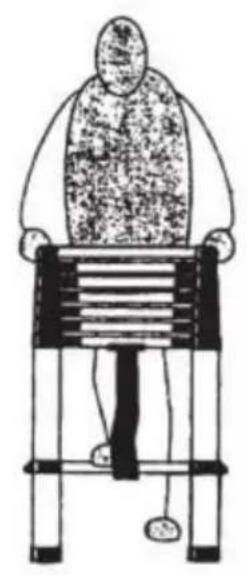

Całkowite przedłużenie drabiny:

Uwaga: w naturze obowiązuje rzeczywista liczba stopni drabiny.

Umieść drabinę na twardym, równym podłożu i postaw jedną stopę na najniższym stopień/szczebel.

Zdejmij górny szczebel i sprawdź, czy przyciski są zablokowane (patrz Rysunek nr 2 powyżej). Następnie powtórz proces z kolejnymi dolnymi szczeblami, aż do ramion są całkowicie wysunięte (patrz Rysunki #3 i #4).

Częściowe wysunięcie drabiny:

- Ustaw drabinę na twardym i płaskim podłożu, przesuń jedną stopę na najniższy

szczebel drabiny

- wyłącz najniższy szczebel i sprawdź, czy przyciski są zablokowane (patrz Rysunek nr 2 powyżej). Powtarzaj proces z każdym kolejnym wyższym szczeblem, aż do ramiona są całkowicie wyciągnięte.

Uwaga: Przed wejściem na drabinę zawsze sprawdź, czy wszystkie przyciski w danej pozycji są „zablokowane”.

Częściowe wysunięcie drabiny:

Postaw drabinę na twardym, równym podłożu i przesuń jedną stopę na najniższy

szczebel drabiny. • Wyłącz najniższy szczebel i sprawdź, czy przyciski są zablokowane (patrz Rysunek nr powyżej). Powtarzaj proces z kolejnymi wyższymi szczeblami, aż ramiona będą całkowicie przedłużony.

Uwaga: Zawsze należy wcześniej sprawdzić, czy wszystkie przyciski znajdują się w pozycji „zablokowanej”. wspinanie się po drabinie.

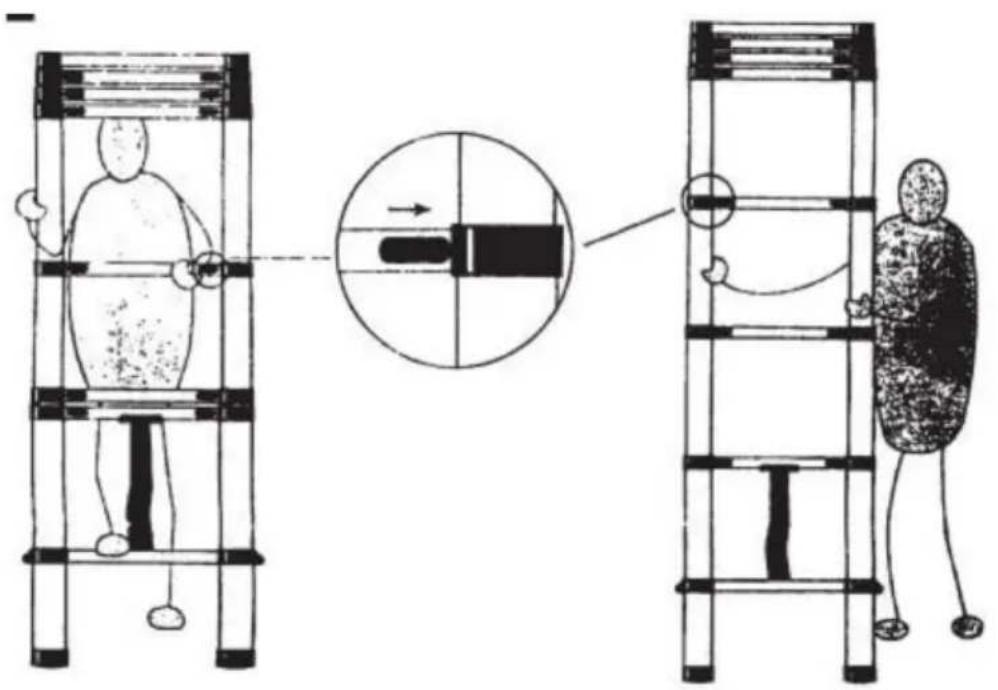

Skróć drabine:

- Postaw drabinę na twardym i równym podłożu, skróć drabinę od najniższy

szczebel. • Dwa klucze do odblokowania (patrz Rysunek #5).

WAŻNE! Przed użyciem zapoznaj się z działaniem drabiny!

1. Każdy stopień drabiny posiada pare mechanizmów blokujących. Składają się one ze stalowych sworzni obciążonych sprężyną, które automatycznie blokują się na miejscu po wysunięciu drabiny.

2. Każdy mechanizm jest połączony z zamkiem widocznym na zewnątrz (patrz rys. 1).

3. Dźwignie blokujące mają 2 cele. Wskazują, czy mechanizm jest zablokowany (czy nie). Służą także jako przyciski zwalniające sworznie (opuszczanie drabinki).

4. Dźwignia znajdująca się blisko poręczy bocznej wskazuje, że mechanizm jest zablokowany. A dźwignia odsunięta od poręczy bocznej oznacza, że NIE jest ona zablokowana (patrz rys. 2) UWAGA! Mechanizmy blokujące mogą sprawiać wrażenie słyszalnego „kliknięcia”, należy jednak zawsze sprawdzić wzrokowo, czy dźwignie wydają się zablokowane. Przed użyciem mechanizm blokujący musi być całkowicie zabezpieczony.

MECHANIZM BLOKUJACY MUSI BYĆ ZAMKNIĘTY PRZED UŻYCIEM DRABINA

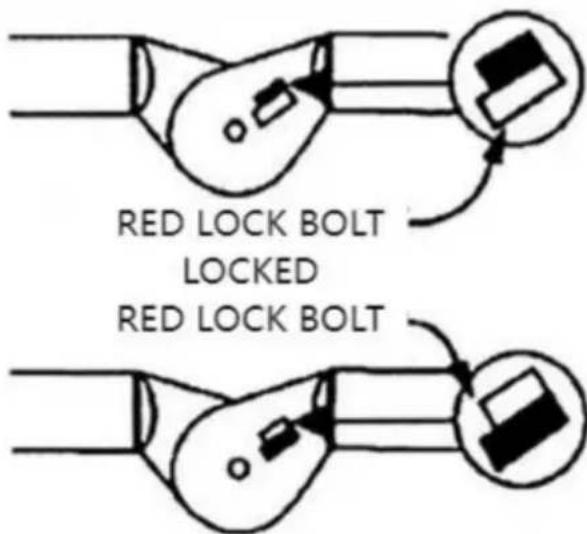

OPERACJA HINGO

RED LOCK BOLT LOCKED RED LOCK BOLT

Aby zablokować zawias: Przesuń drabinę do pozycji zablokowania dwóch zawiasów. Upewnij się, że śruby blokujące są zablokowane na obu zawiasach. Sprawdź etykietę na obu zawiasach, aby upewnić się, że są zablokowane. (w razie potrzeby przesuń sekcję drabiny lekko do przodu i do tyłu, aby upewnić się, że są zablokowane).

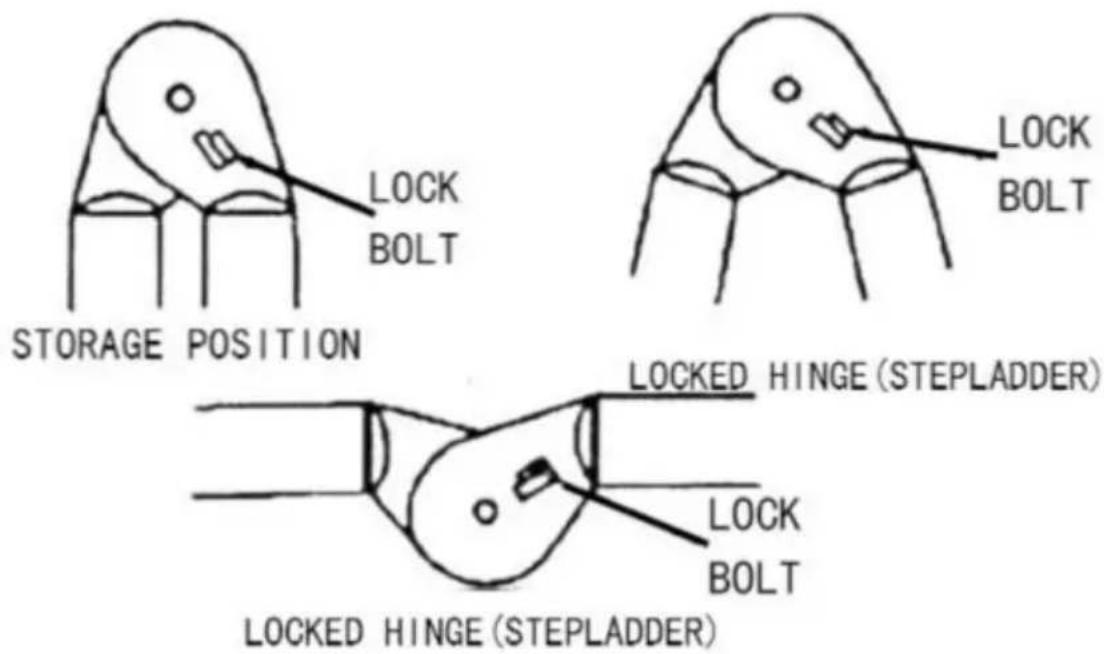

POZYCJE ZAWIASÓW

LOCK BOLT STORAGE POSITION LOCK BOLT LOCKED HINGE (STEPLADDER) LOCK BOLT LOCKED HINGE (STEPLADDER)

Instrukcje rozwiązywania problemów

Jeśli podczas pracy wystąpią problemy z drabiną teleskopową, przed skontaktowaniem się z działem serwisu prosimy o zapoznanie się z poniższą tabelą rozwiązywania problemów.

Instrukcje rozwiązywania problemów
WadaZjawisko	Przyczyna problemu	Rozwiązanie
Otwórz tyłdrabina do oparcia lewo i prawo.	Sekcja drabina taknie rozszerzać odpowiednio.	Weź drabinę i sprawdźczy każda sekcja jest zablokowana, np jak normalny skurcz. Otwórz go ponownie i upewnij się, że każda sekcja jest na swoim miejscu (są ślady blokady po obu stronach pedału.)

Parametry techniczne produktu

Nazwa produktu	DRABINKA TELESKOPOWA
Model	ML-1050Z	ML-1062Z
Rozszerzona wysokość	16,5 stopy	20,3 stopy
Numer piętra	13 warstw	15 warstw
Maksymalna ładownośćKażda warstwa	420 funtów (190 kg)	420 funtów (190 kg)
Wymiary całkowite (dł.*szer.*wys.) 5036	*470*96mm 6203*480*99mm

Instrukcje czyszczenia

- Przechowywać drabinę w pozycji zamkniętej.

Prawidłowo zabezpiecz i podeprzyj drabinę podczas transportu.

Utrzymuj drabinę w czystości i wolną od wszelkich innych szkodliwych materiałów.

Sprzedaż

Utylizacja wszystkich opakowań, papieru, kartonów i plastikowych toreb plastikowych

zgodnie z lokalnymi przepisami dotyczącymi recyklingu. Na końcu produktu

żywotności, należy go wyrzucić do autoryzowanego punktu zajmującego się recyklingiem odpadów domowych Centrum.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
