INSTRUKCJA OBSŁUGI LYJ12LX4 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

DOZOWNIK NAPOJÓW

MODELU: LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12LX3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

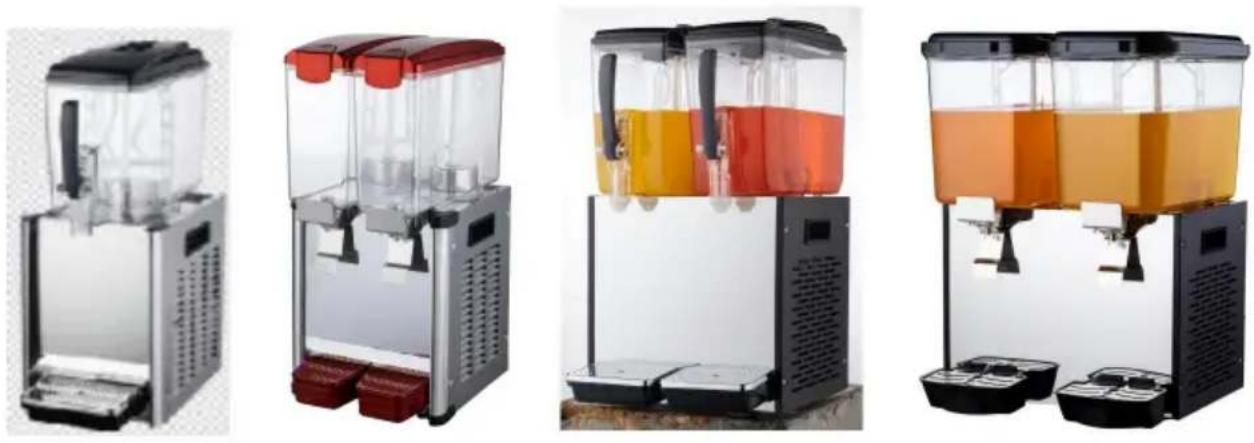

DOZOWNIK NAPOJÓW

MODELU: LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12L

X3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Główne parametry technologiczne

Model	LYJ18L	LYJ18Lx2	LYJ18Lx3
Zasilacz	220 V-240 V 50 Hz 110 V-130 V 60 Hz
Moc	Zimno300w	Zimno370 W	Zimno512 W
Zimny napój temperatura	7-12 °C	7-12 °C	7-12 °C

Model	LYJ12L	LYJ12Lx2	LYJ12Lx3 LYJ12Lx4
Zasilacz	220 V-240 V 50 Hz 110 V-130 V 60 Hz
Moc	Zimno246 W	Zimno286 W	Zimno370 W	Zimno510 W
Zimny napój temperatura	7-12 °C	7-12 °C	7-12 °C	7-12 °C

Model	LYJ10Lx2	LYJ10Lx3	LYJ10Lx4
Zasilacz	220 V-240 V 50 Hz 110 V-130 V 60 Hz
Moc	Zimny 270W	Zimny 430W	Zimny 440W
Zimny napój temperatura	7-12 °C	7-12 °C 7-12 °C

Porady:
Należy zakupić model odpowiedni do lokalnego napięcia

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.
	Do użytku wewnątrz
	PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejskiej2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach przez wskazuje, że produkt wymaga osobnego odpadu zbiórka w Unii Europejskiej. Dotyczy to produktu oraz wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane wraz ze zwykłymi odpadami domowymi, należy oddać do punktu zbiórki sprzętu elektrycznego i recyklingowego urządzenia elektryczne.

Ważni ochroniarze

Podczas korzystania z urządzeń elektrycznych należy zachować podstawowe środki ostrożności następnie, w tym następujące.

1. PRZECZYTAJ WSZYSTKIE INSTRUKCJE.

2. Odłącz od gniazdka, gdy nie jest używane, przed założeniem lub zdjęciem części i przed czyszczeniem.

3. Sprawdź, czy określone napięcie zasilania produktu jest zgodne zgodne z napięciem zasilania (tylko AC).

4. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub ich braku doświadczenia i wiedzy, jeśli zapewniono im nadzór lub instrukcje dotyczące bezpiecznego użytkowania urządzenia i zrozumiałe związane z tym zagrożenia.

5. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i użytkownik konserwacja nie może być wykonywana przez dzieci bez nadzoru.

6. Aby zabezpieczyć się przed porażeniem elektrycznym, nie zanurzaj miksera w wodzie

lub inne płyny

1. Unikaj kontaktu z ruchomymi częściami.

2. Nie używaj miksera do napojów ani żadnego innego urządzenia elektrycznego za pomocą: uszkodzony przewód lub wtyczka, a także po awarii urządzenia lub jego upuszczeniu uszkodzony w jakikolwiek sposób. Zwróć go do najbliższego autoryzowanego serwisu do sprawdzenia, naprawy lub regulacji.

3. Nie stosować na zewnątrz. WYŁĄCZNIE DO UŻYTKU DOMOWEGO

4. Nie pozwól, aby przewód zwiśał z krawędzi stołu lub blatu lub dotykał go gorące powierzchnie.

5. Umieść niniejszą instrukcję obsługi w bezpiecznym miejscu. Nie wyrzucaj.

6. Jeżeli przewód zasilający jest uszkodzony, producent musi go wymienić, swojego agenta serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

7. Niebezpieczeństwo porażenia prądem! Zabrania się tego personelowi nieprofesjonalnemu naprawiać produkty, w przeciwnym razie może dojść do porażenia prądem. Gdy wystąpią awarie, należy je naprawić w wykwalifikowanym serwisie personel.

8. OSTRZEŻENIE! Surowo zabrania się stawiania głównego korpusu maszyny i przewód zasilający do jakiejkolwiek cieczy. Wcześniej maszyna musi całkowicie ostygnąć czyszczenie.

9. Nie stawiać produktu bezpośrednio na ogniu lub w pobliżu źródła ognia, gdyż może to spowodować uszkodzenie produktu lub nawet spowodować zagrożenie. Raz część produktu się pali, nie używać bezpośrednio wody do gaszenia pożaru. Używać mokrą szmatką do przykrycia miejsca pożaru.

10. Gdy wtyczka jest włóżona do gniazdka, należy ją włożyć do końca, w przeciwnym razie spowodu to przegrzanie i spalenie elementów na skutek słaby kontakt.

11. Nie pozostawiaj produktu do pracy bez nadzoru. Jeśli maszyna przegrzewa się, należy natychmiast przerwać pracę i odłączyć zasilanie.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi

sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następujące dwa warunki:

1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłóceń, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźny zatwierdzone przez stronę odpowiedzialną za zgodność, może unieważnić uprawnienia użytkownika uprawnienia do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dot urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC, te ograniczenia zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej oraz jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma

gwarantują, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli to produkt rzeczywście powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji odbioru, co można sprawdzić poprzez wyłączenie i włączenie produktu

zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub większej liczby następujące środki.

Zmień orientację lub położenie anteny odbiorczej. • Zwiększ odległość pomiędzy produktem a odbiornikiem. • Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony odbiornik jest podłączony.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Rozdział pierwszy Środki ostrożności

Ogłoszenie

Zapobiegaj przedostawaniu się wody i cieczy przewodzących do wnętrza maszyna;Proszę nie wrzucać do urządzenia patyków ani innych przedmiotów; Kiedy maszyna jest w ruchu, kąt powinien być ustawionynie więcej niż 45°;Nie powinna być zachowana odległość pomiędzy szczeliną wentylacyjną a ścianą mniej niż 20 cm, aby zachować dobrą wentylację, suchość i czystość.

Bezpieczeństwo ostrzeżenie

Maszyna powinna być obsługiwana przez profesjonalistę lub inną osobę zostali przeszkoleni;Aby zapewnić bezpieczeństwo osobiste, prosimy zachować maszynę prawidłowo uziemiony;Upewnij się, że zasilanie jest takie samo jak na tabliczce znamionowej, a napięcie robocze jest zgodne z napięciem znamionowym ± 10% ;Jeżeli przewód zasilający jest uszkodzony, należy go wymienić w serwisie profesjonaliści, aby uniknąćniebezpieczeństwa; Po zakończeniu użytkowania, demontażu lub czyszczeniu należy odłączyćzasilanie; Aby uniknąć porażenia prądem, nie polewaj urządzenia wodą wtyczka, silnik i inne elementy elektryczne. Materiał piankowy łatwopalny, użytkownik nie może dowolnie wyrzucić lub pozbyć się, powinno być zgodne z odpowiednich przepisów państwa przez wyznaczony wydział recykling.

Rozdział drugi Podstawowa struktura

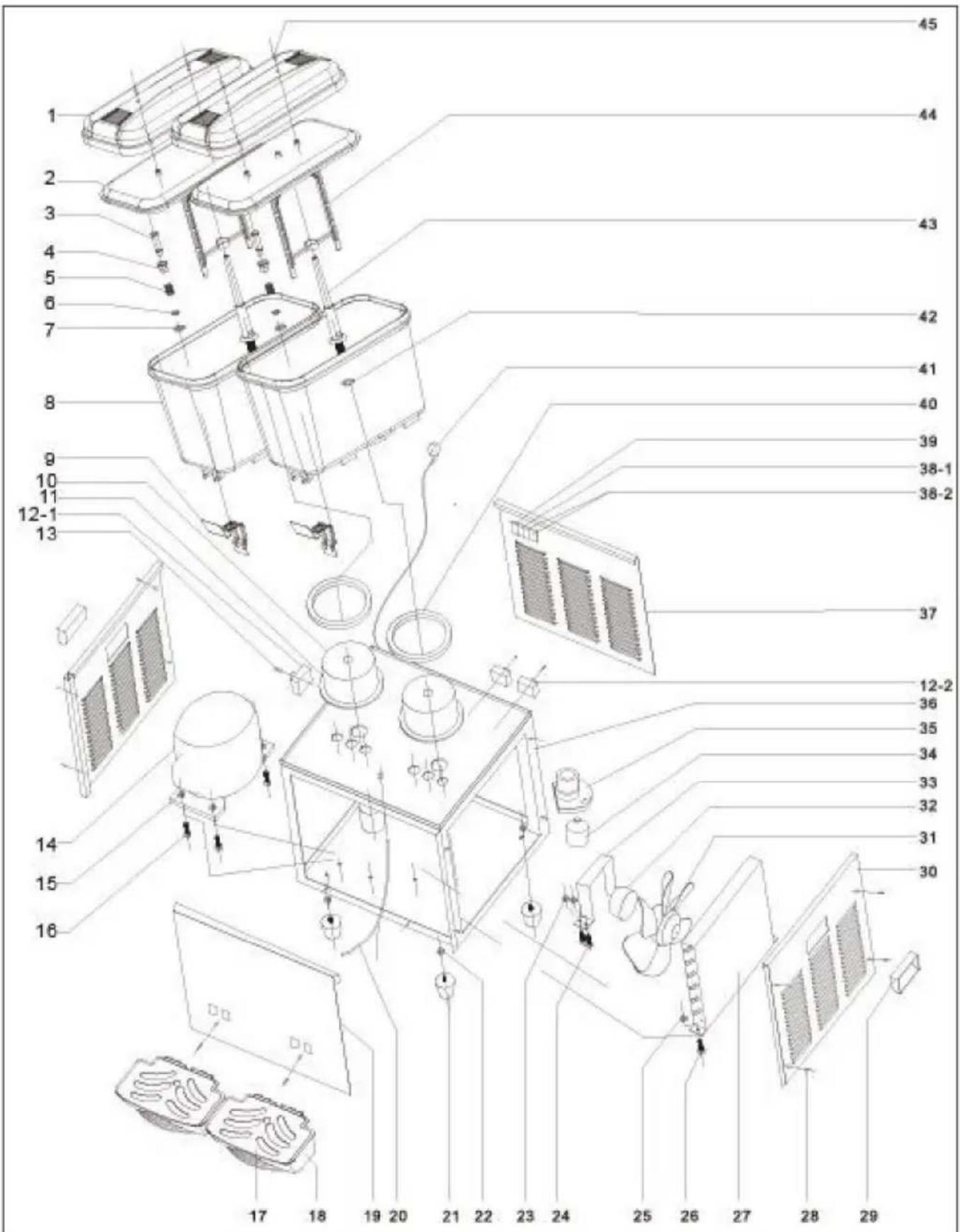

Widok rozłożony (dwie miski)

Typ mieszadła

Schemat ma wyłącznie charakter poglądowy. Proszę o pierwszeństwo w naturze.

Wskazówki: Struktura innych bloków cylindrów jest podobna do tej struktury, ale ilość może się różnić

1	Dach	24	Podpora stałego pręta śrubowego
2	wewnętrzny dach	25	Zewnętrzna nakrętka sześciokątna
3	Wylewka ze stali nierdzewnej	26	Zewnętrzna śruba sześciokątna
4	nakrętka stała	27	Skraplacz
5	Wiosna	28	Śruba montażowa do nadchodzi
6	Pokrywa ze stali nierdzewnej	29	Lewy/prawy uchwyt
7	C-sprężyna zatrzaskowa	30	Lewy/prawy panel
8	Czołg	31	Wentylator
9	uchwyt wyjściowy	32	Silnik wentylatora
10	Parownik	33	uchwyt silnika wentylatora
11	pierścień uszczelniający parownika	34	Silnik mieszany
12-1	Kontrola zimnej temperatury 35		Podstawa silnika mieszającego
13-12-1	Kontrola temperatury śruba	36	Główna rama korpusu
14	kompresor	37	Tylny panel
15	Zewnętrzna nakrętka sześciokątna	38-1	Przełącznik mieszania
16	Zewnętrzna śruba sześciokątna	38-2	Przełącznik chłodzenia
17	dach tacy na wodę	39	Przełącznik ogrzewania
18	pudełko z tacą na wodę	40	Pierścień uszczelniający zbiornika
19	Przedni panel	41	Linia napięcia
20	Drenaż kapilarny	42 mały pierścień uszczelniający słupa Mix
21	Stopa maszynowa	43	Biegun mieszania
22	Zewnętrzna nakrętka sześciokątna	44	Wymieszaj liść
23	Podpora stałej nakrętki	45	Śruba zbiornika

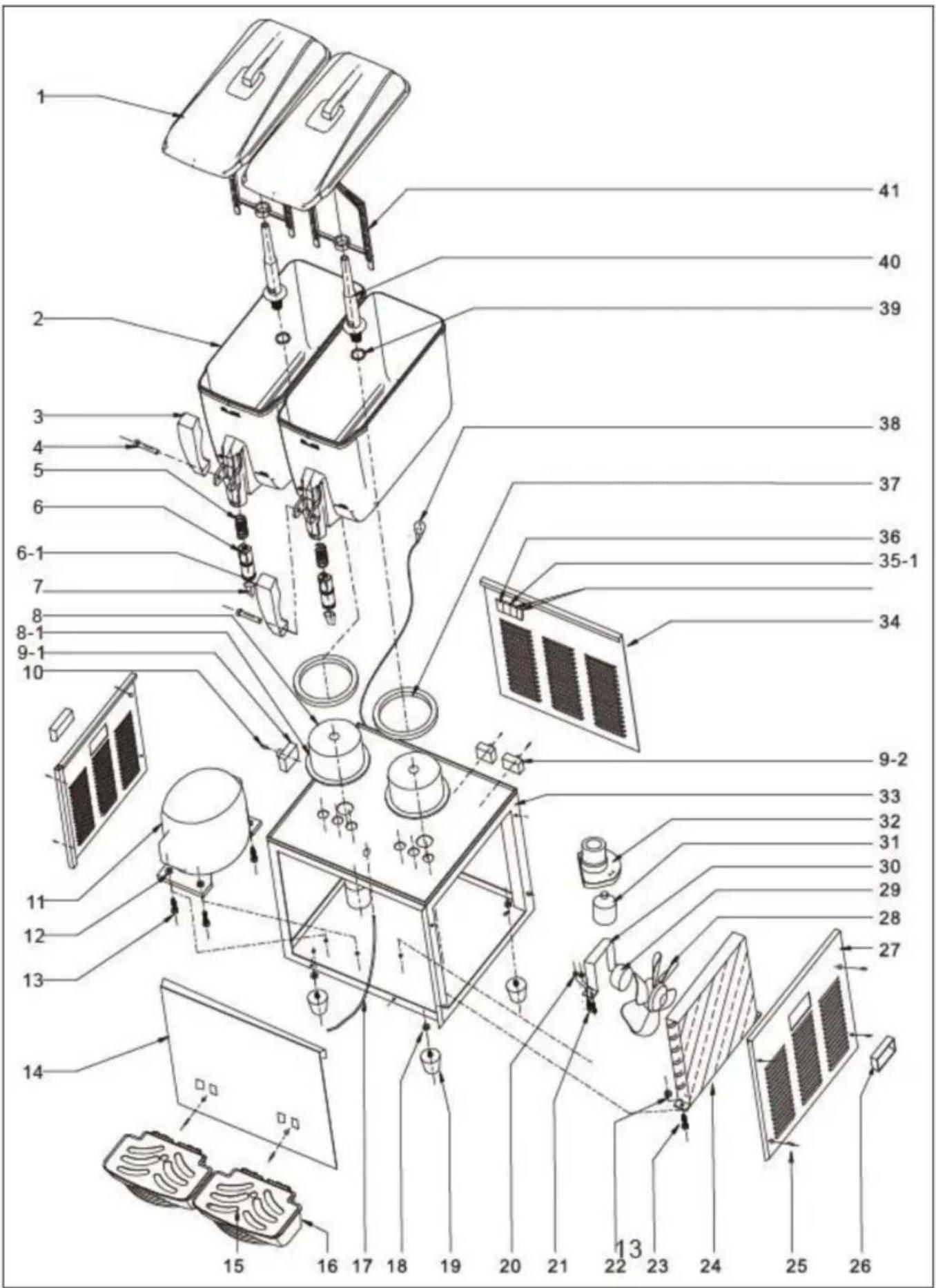

Widok rozłożony (dwie misy) Typ mieszadła

Schemat ma wyłącznie charakter poglądowy. Proszę o pierwszeństwo w naturze.
Wskazówki: Struktura innych bloków cylindrów jest podobna do tej struktury, ale ilość może się różnic
1	Dach	21	Podpora stałego pręta śrubowego
2	Czołg	22	Zewnętrzna nakrętka sześciokątna
3	uchwyt	23	Zewnętrzna śruba sześciokątna
4	Sworzeń uchwytu	24	Skraplacz
5	Wiosna	25	Śruba montażowa do nadchodzi
6	Tłok numikowy	26	Lewy/prawy uchwyt
6-1	mały pierścień uszczelniający	27	Lewy/prawy panel
7	Sutek	28	Wentylator
8	Parownik	29	Silnik wentylatora
8-1	Mały pierścień uszczelniający do Parownik	30	uchwyt wentylatora
9-1	Kontrola zimnej temperatury	31	uchwyt silnika wentylatora
10-9-1	Kontrola temperatury śruba	32	Silnik mieszający
11	Kompresor	33	Główna rama korpusu
12	Zewnętrzna nakrętka sześciokątna	34	Tylny panel
13	Zewnętrzna śruba sześciokątna	35-1	Przełącznik chłodzenia
14	Przedni panel	36	Przełącznik uruchamiania
15	Dach tacki wodnej	37	Pierścień uszczelniający zbiornika
16	pudełko z tacą na wodę	38	Linia napięcia
17	Drenaż kapilarny	39	Pierścień uszczelniający słupa Mix
18	Podpora stałej nakrętki	40	Biegun mieszania
19	Stopa maszynowa	41	Wymieszaj liść
20	Podpora stałej nakrętki

Rozdział trzeci Instalacja i obsługa

A. Instalacja

1) Usuń opakowanie, przesuń maszynę w odpowiednie miejsce i sprawdź towar zgodnie z listą przewozową, w

przypadku różnic skontaktuj się z dystrybutorem.

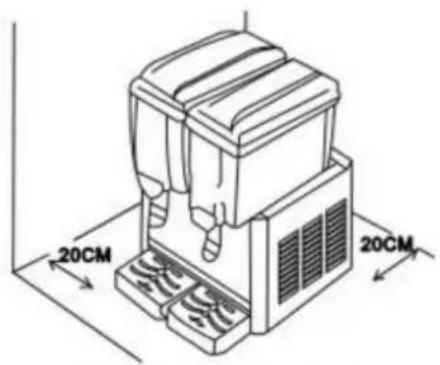

2) Środowisko pracy a. Zakres

temperatur otoczenia: 10 °C \~ 38 °C Wilgotność otoczenia:

wilgotność względna 90% b. Maszynę należy umieścić w

pomieszczeniu z przeciągami, aby zapewnić lepszą wydajność wentylacji, wokół urządzenia wymagana jest przestrzeń większa niż 20 cm.

20CM 20CM

c. Unikaj bezpośredniego światła słonecznego i trzymaj urządzenie z dala od źródeł ciepła, aby uniknąć rozpryskiwania się wody i innych płynów do urządzenia, nie umieszczaj go w wilgotnym lub łatwo rozpryskującym się miejscu.

3) Montaż zespołu zbiornika

2) Wyczyść maszynę a. Aby

zachować zdrowie, umyj maszynę na czas. b.Wyłącz całe zasilanie. c. Wypuść

pozostały płyn z cylindra, a

następnie wyjmij cylinder < po prostu przytrzymaj i poruszaj się powoli > d. Czyszczenie cylindra:

Zdejmij nakrętkę lub płytkę zaworu, następnie wyjmij uszczelkę i wirnik.

NIE	Część
1	Cylinder
2	Uchwyt
3	Wiosna
4	Szpilka
5	Wylot wody
6	Pierścień uszczelniający wylot

NIE	Część
1	Cylinder
2	Płyta
3 wkręty samogwintujące
4	Wiosna
5	Orzech
6	Płyta zaworowa
7	Szpula
	Uszczelka8

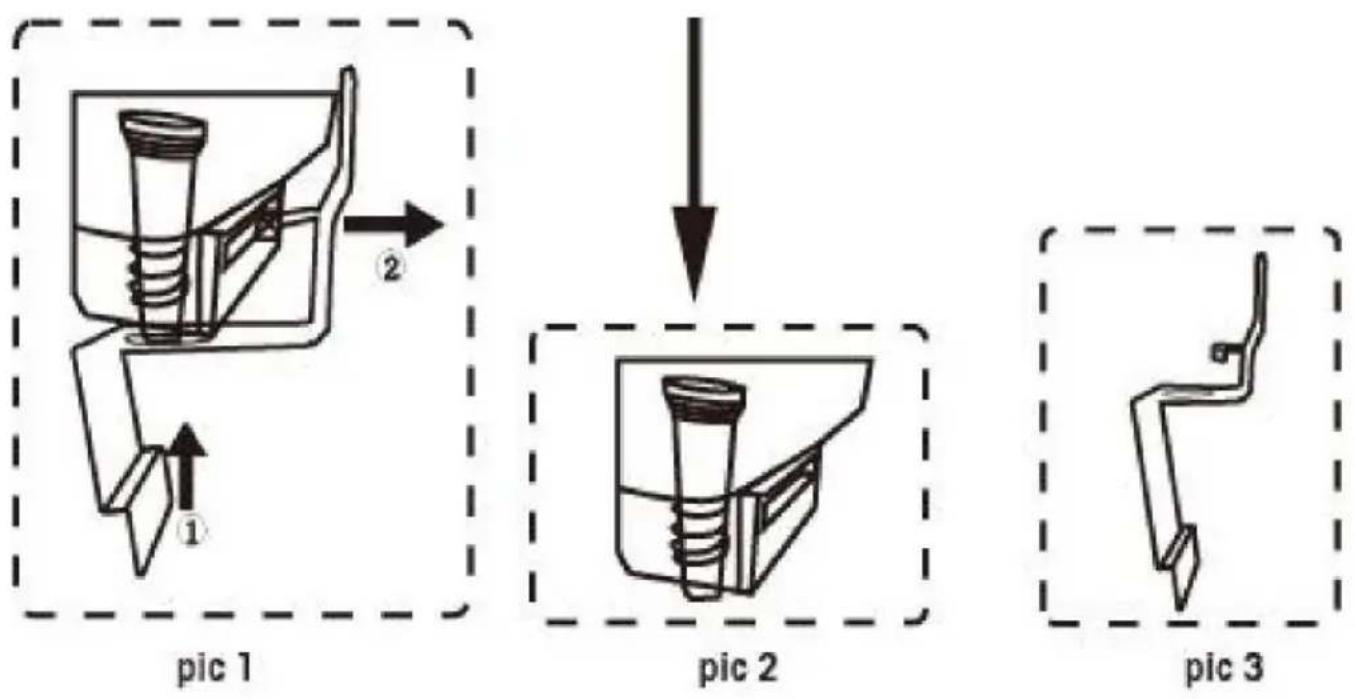

Metoda demontażu wylotu wody

Wylot wody zamontowany jest przy zbiorniku, mamy podniesienie na dół (patrz) następnie pociągnij z przodu (patrz)

Metoda usuwania uchwytu

pic 1	pic 2	pic 3
Najpierw wyciągnij trzpień tłoka	Następnie usuń uchwyt	Na koniec wyjmij tłok i spreżynę

3) Podłącz

Gniazdko i inne urządzenie powinny być zgodne z lokalnymi przepisami elektrycznymi użytkownika i przepisami krajowymi, a napięcie i prąd powinny być zgodne z wartościami znamionowymi zgodnie z tabliczką znamionową (w przypadku korzystania z wtyczki zewnętrznej należy użyć płytki przyłączeniowej o odpowiednim prądzie), a maszyny powinny być odpowiednio uziemione.

Jeśli napięcie będzie zbyt duże (powyżej wartości znamionowej ±10%), może to spowodować niemożność uruchomienia maszyny, uszkodzenie płytki PCB lub uszkodzenie sprężarki. W takim stanie konieczne jest dodanie odpowiedniego stabilizatora napięcia.

B. Testowanie

Gdy zbiornik jest dobrze zamontowany, najpierw wlej do niego odrobinę wody pitnej. Sprawdzać dno zbiornika i otwór dozujący, jeśli występuje niewielki wyciek dna zbiornika, użyj ręki ukośnie, aby chwycić zbiornik i naciśnij

w dół, aby upewnić się, że zbiornik i O-ring znajdują się na właściwym miejscu; Jeśli jest wyciek na ustach dozownika, sprawdź, czy pierścień uszczelniający jest prawidłowo założony miejscu lub zmienić je, jeżeli zajdzie taka potrzeba. Następnie włać napój do misek i włączyć chłodzenie.

Rozdział czwarty Instrukcja użytkowania

A. Przygotowanie składników

1) Składniki obejmują: suszone owoce w proszku, syrop lub sok śliwkowy i picie

wody, wymieszaj sok owocowy i wodę pitną zgodnie z pewnymi

proporcja (dla pysznego wskazane). Wymieszaj całkowicie zmieszany alkohol w czystym miejscu pojemnik i cząstki są niedozwolone; w przeciwnym razie otwór dozujący zostanie zablokowany.

2) Temperatura zmieszanego alkoholu nie może przekraczać 35 °C.

3) Należy pamiętać, aby nie używać zbyt gęstego soku ani napojów z osadem, w przeciwnym razie

łatwo może dojść do zatkania rury wodnej.

Ostrzeżenie: podłącz lub użyj wody pitnej, formuły materiałów

powinny odpowiadać wymaganiom pozwolenia na higienę żywności.

B. Metoda działania

1) Wlej napój do zbiornika i upewnij się, że nie przekracza on poziomu

linia maksymalnego poziomu, nie mniejsza niż linia minimalnego poziomu.

2) Po nalaniu napoju podłącz wtyczkę do prądu, włącz chłodzenie i

przełączniki mieszające umożliwiające uruchomienie maszyny. Gdy maszyna osiągnie zestaw temperatury, zatrzyma chłodzenie, ale będzie się nadal obracać.

3) Po wyłączeniu wyłącznika chłodzenia należy odczekać 3 minuty

ponowne włączenie przełącznika, w przeciwnym razie spowoduje to uszkodzenie sprężarki.

4) Zakres temperatury: dla zimnego napoju: 7 -12 °C;
5) Opróżnij miski z napojami poza godzinami pracy, aby przedłużyć kluczowe czynności żywotność usługi

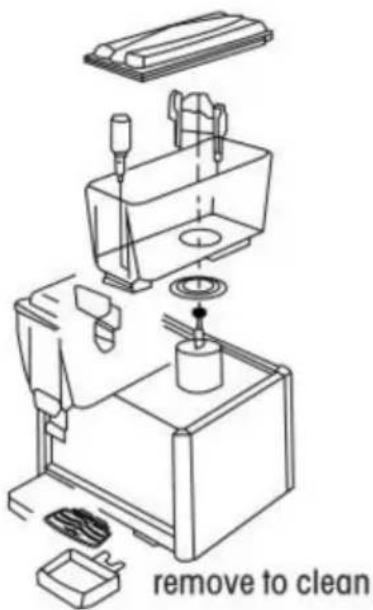

Rozdział piąty Codzienne czyszczenie i konserwacja

Czyszczenie

1) Dokładnie umyj wszystkie części miski w łagodnym detergencie i ciepłej wodzie
2) Wypłucz w czystej, bieżącej wodzie.
3) Zmontuj ponownie wszystkie części miski.
4) Wlej środek dezynfekujący i wodę do miski. Włącz silnik ubijaka i pozwól

środek dezynfekujący przepływający przez miskę przez pewien czas.

5) Podczas każdego czyszczenia całkowicie i dokładnie spuścić ciecz przez zawór etap procesu czyszczenia (mycie, płukanie, odkażanie, płukanie).

Uwaga: 1. Zespół mis należy czyścić codziennie.

1. Po czyszczeniu należy sprawdzić oring i w razie potrzeby wymienić są noszone.

2. W przypadku pękania pod wpływem ciepła części należy przeprowadzić dezynfekcję w wysokiej temperaturze zabronione i nie używaj do czyszczenia zbiornika przegotowanej wody o temperaturze przekraczającej 60 °C i komponenty.

B. Konserwacja

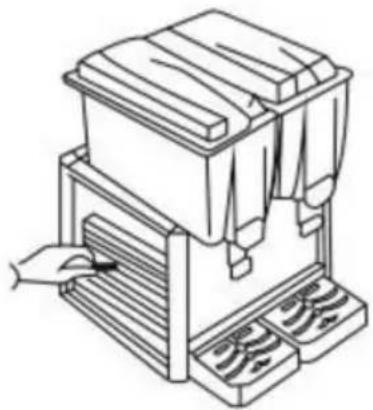

Użyj ściereczki do czyszczenia lub szczotki, aby usunąć cały kurz i akcesoria regularnie czyść powierzchnię lub wnętrze urządzenia. Nie płucz wnętrza maszynę bezpośrednio wodą. Przed czyszczeniem należy odłączyć zasilanie i odłącz wtyczkę, to bardzo ważne.

1) Najpierw odetnij zasilanie i zdemontuj wszystkie panele maszyn, następnie usuń kurz ze sprężarki, rury miedzianej i panelu dolnego.

Zabrania się używania wody.

2) Po pewnym czasie użytkowania kondensator może być gęsty

kurz, co będzie miało wpływ na promieniowanie cieplne i spowoduje złe chłodzenie, więc jest potrzebne okresowe czyszczenie (co pół roku)

Krok 1: Odłącz główny wyłącznik zasilania.

Krok 2: Zdejmij panel tylny i panele boczne.

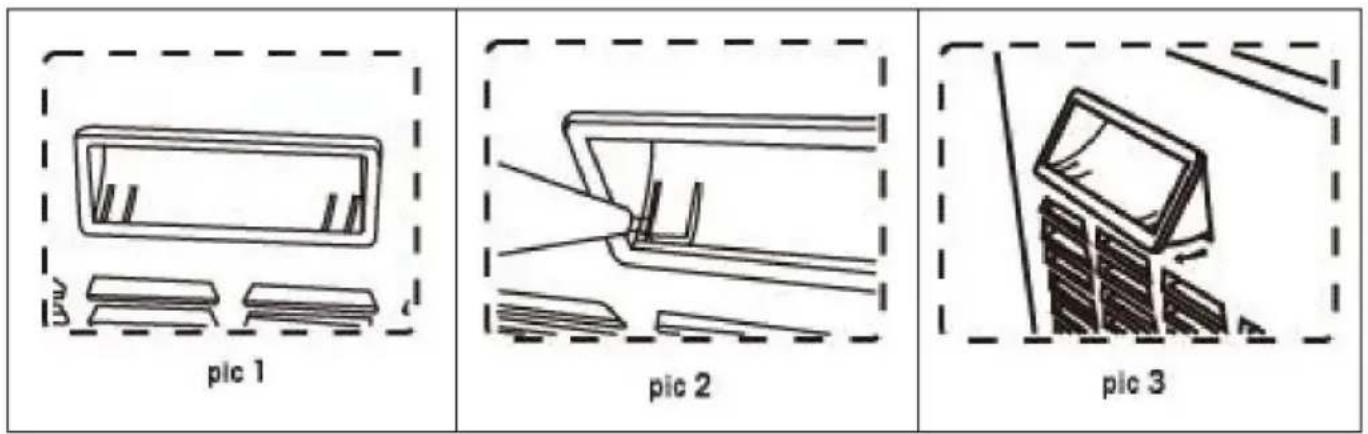

Metoda demontażu panelu

pic 1 pic 2 pic 3

Aby zdjąć panel należy najpierw zdjąć uchwyt (patrz zdjęcie 1)

Za pomocą śrubokręta płaskiego podważ bok panelu (patrz rys. 2)

Podważ obie strony uchwytu , potem wystartuj uchwyt z panelu

Krok 3: Usuń kurz za pomocą odkurzacza, spreżonego powietrza i szczotki do włosów. Podczas czyszczenia zachowaj ostrożność, aby nie uszkodzić żeberek skraplacza.

3) Sprawdź wszystkie śruby i nakrętki, czy nie są poluzowane lub zardzewiałe, a następnie dokręć je lub wymień, aby uniknąć powodowania hałasu.
4) Na koniec zmontuj wszystkie panele, przykręć wszystkie śruby i oczyść powierzchnię.

Rozdział szósty Rozwiązywanie problemów

W poniższej tabeli przedstawiono możliwe usterki maszyny oraz ich przyczynę i metodę przetwarzania. W przypadku ogólnych prostych usterek, można postępować zgodnie z metodą przetwarzania tabeli i przetwarzaniem, na przykład usterki nadal nie można wykluczyć, a także bardziej złożoną usterką, należy natychmiast skontaktować się z profesjonalnym personelem konserwacyjnym, nigdy niedbałym obchodzeniem się, aby nie powodować niepotrzebnych problemów strata.

Kłopoty	Powoduje	Metody naprawy
Sprężarkaprzestaje działać	1. Zasilanie wyłączone lub niepodłączonePrzełącznik uszkodzonyProblem z obwodemOver obciążenie iochraniacz uszkodzony	1.Sprawdź zasilanie i gniazdkoWymień przełącznikSprawdź i naprawSprawdź i wymień
Sprężarka działa, ale niechłodzenie	1.Zablokowaniekapilary. 2.Wyciek płynuchłodniczegozepsuta instalacja elektryczna	1.wymień filtr kapilarny lub suchySprawdź systemy i dodaj lekWymień maszynę elektryczną
Nieprawidłowo przesiewa wodę	1. różnice w pompa wewnątrz wirnika i otworów uszkodzony obwód uszkodzony duży luz pomiędzy wirnik i garnek	1. czyste2.Wymień wirnik i pompę.3.Sprawdź i napraw. 4.Wyreguluj luz
Wyciek garnka	Pierścień uszczelniający jest stary lub żle zamontowany	Wymień lub zainstaluj ponownie
Zawór nieszczelny	Pierścień uszczelniający jest stary lub żle zamontowany	Wymień lub zainstaluj ponownie

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
