INSTRUKCJA OBSŁUGI LFP816Y ELECTROLUX

PL Instrukcja obsługi | Okap kuchenny 107

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI...... 107
2. OPIS URZADZENIA....107
3. CODZIENNA EKSPLOATACJA....108
4. KONSERWACJA I CZYSZCZENIE....110
5. OCHRONA ŚRODOWISKA....111

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI

OSTRZEŻENIE!

Informacje dotyczące bezpieczeństwa i instalacji są zawarte w odrębnej broszurze „Instrukcja instalacji”. Przed przystąpieniem do użytkowania lub konserwacji urządzenia należy uważnie zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

2. OPIS URZĄDZENIA

2.1 Widok panelu sterowania

① 1 2 3 1 4 7 10

Funkcja Opis

1 Wł. / Wył. Włączenie i wyłączenie okapu.

2 Pierwszy bieg Włączenie pierwszej prędkości wentylatora.

	Funkcja Opis
3	Drugi bieg Włączenie drugiej prędkości wentylatora.
4	Trzeci bieg Włączenie trzeciej prędkości wentylatora.
5	Maksymalna prędkość Wentylator przełącza się na maksymalną prędkość. Po 8 minutach urządzenie powraca do poprzedniego ustawienia.
6	Breeze Okap pracuje z minimalną prędkością. Po 60 minutach urządzenie wyłącza się.
7	Hob ^2 Hood Wskaźnik funkcji sterowania okapem z poziomu płyty grzejnej
8	Powiadomienie o obsłudze filtra Przypomina o wymianie lub oczyszczeniu filtra węglowego oraz oczyszczeniu filtra przeciwtłuszczowego.
9	Temperatura barwowa oświetlenia Zmienia temperaturę barwową oświetlenia.
10	Lampa Włącza i wyłącza oświetlenie. Zmienia intensywność oświetlenia.

3. CODZIENNA EKSPLOATACJA

3.1 Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli.

1 Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.

2 Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.

3 Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.

Gotowanie i smażenie dużych porcji potraw bez pokrywki, dużo pary.

pieczenia bez hałasu. Funkcja wyłącza się automatycznie po 60 minutach. Stosować wyłącznie po gotowaniu.

i

Zaleca się pozostawienie pracującego okapu na około 15 minut przed i po gotowaniu.

Włączanie urządzenia

Obstuga :

1. Wysunąć szufladę okapu, aby włączyć panel sterowania.

Następnie można korzystać z jego funkcji.

1. Aby włączyć funkcję, należy dotknąć odpowiedni symbol.

i

Jeśli nie ustawi się biegu wentylatora w ciągu minuty od włączenia okapu panel sterowania wyłączy się. Aby włączyć go ponownie, należy dotknąć symbol ①

Wyłączanie urządzenia

Aby wyłączyć urządzenie, należy ponownie dotknąć symbol lub zamknąć szufladę okapu.

i

Po zamknięciu szuflady ostatnie ustawienie biegu wentylatora zostanie zapisane. Po ponownym wysunięciu szuflady okap będzie pracował z ostatnio wybranym biegiem wentylatora.

Perfect Illumination - Oświetlenie

Oświetlenie okapu działa niezależnie od jego innych funkcji.

Włączanie i wyłączanie oświetlenia

Aby oświetlić powierzchnię gotowania, należy dotknąć symbolu Ponownie dotknąć symbol, aby zmienić intensywność oświetlenia w następującej kolejności: maksymalna, średnia, niska, wyłączone.

Aby wyłączyć oświetlenie, należy dotknąć symbol i przytrzymać dotyk przez 3 sekundy. Zamknięcie szuflady nie ma wpływu na oświetlenie okapu.

Ustawianie temperatury barwowej oświetlenia

Okap zapamiętuje ostatnie ustawienie temperatury barwowej oświetlenia.

Temperaturę barwową oświetlenia można ustawić na dwa sposoby:

1. Dotknąć symbol, aby zmienić temperaturę barwową od neutralnej, przez ciepłą do zimnej.
2. Dotknąć i przytrzymać symbol 📞, aby płynnie przechodzić między temperaturami barwowymi oświetlenia. Puścić po osiągnięciu żądanego ustawienia.

3.2 Hob2Hood®

Jest to funkcja łącząca płytę grzejną z okapem. Zarówno płyta grzejna, jak i okap są wyposażone w komunikator na podczerwień. Obroty wentylatora ustalane są na podstawie ustawienia trybu i temperatury najgorętszego naczynia na płycie grzejnej. Wentylatorem można też sterować ręcznie z płyty grzejnej. Funkcję tę można włączyć na panelu sterowania płyty grzejnej.

Gdy szuflada okapu jest zamknięta, funkcja Hob2Hood® włączy tylko oświetlenie okapu. Wentylator pozostanie wyłączony.

Gdy szuflada jest otworzona, funkcja ta włączy zarówno oświetlenie okapu, jak i wentylator.

Więcej informacji na temat korzystania z tej funkcji znajduje się w instrukcji obsługi płyty grzejnej.

3.3 Powiadomienie o obsłudze filtra

Alarm filtra przypomina o konieczności wymiany lub oczyszczenia filtra węglowego oraz oczyszczenia filtra przeciwtłuszczowego. Symbol 📍 miga regularnie przez 30 sekund, jeśli konieczne jest czyszczenie filtra przeciwtłuszczowego. Symbol 📍 miga dwa razy na sekundę przez 30 sekund, jeśli konieczna jest wymiana filtra węglowego.

Ta funkcja włącza się niezależnie po 40 godzinach pracy filtra przeciwtłuszczowego i 160 godzinach pracy filtra węglowego.

Patrz „Czyszczenie filtra przeciwtłuszczowego” w rozdziale „Konserwacja i czyszczenie”.

Patrz „Wymiana filtra węglowego” w rozdziale „Konserwacja i czyszczenie”.

Licznik funkcji dla filtra węglowego jest domyślnie wyłączony. Tryb recyrkulacji musi zostać włączony.

Aby włączyć lub wyłączyć licznik filtra węglowego:

1. Wyciągnąć szufladę pokrywy.

2. Upewnić się, że wentylator i oświetlenie są wyłączone.

3. Dotknąć i przytrzymać symbol przez 3 sekundy.

Funkcja jest włączona, gdy symbol ♗mignie jeden raz. Funkcja jest wyłączona, gdy symbol ♗mignie dwukrotnie.

Aby wyzerować licznik funkcji podczas okresu powiadamiania:

1. Wyciągnąć szufladę pokrywy.
2. Dotknąć i przytrzymać symbol przez 3 sekundy.

Po prawidłowym wyzerowaniu symbol przestanie migać.

4. KONSERWACJA I CZYSZCZENIE

4.1 Uwagi dotyczące czyszczenia

Środki czyszczące

Nie używać detergentów o właściwościach ściernych ani szczotek.

Czyścić powierzchnię urządzenia miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu.

Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć powierzchnię czystą ściereczką lub papierowym ręcznikiem.

Usunąć plamy za pomocą łagodnego detergentu.

Utrzymywanie okapu w czystości

aby zapobiec niszczeniu materiału powierzchniowego, urządzenie to należy czyścić co miesiąc. Starannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Aby oczyścić filtry, gdy włączy się wezwanie do czy- szczenia, postępuj zgodnie z tymi instrukcjami. Patrz rozdział „Codzienne użytkowanie”.

Filtr węglowy

Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwłuszczowego. Zapoznać się z ulotką dołączoną do tego akcesorium.

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy upewnić się, że na płycie grzewczej nie ma żadnych naczyń, a okap i płyta grzewcza są odłączone od zasilania.

4.2 Czyszczenie filtra przeciwtłuszczowego

Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

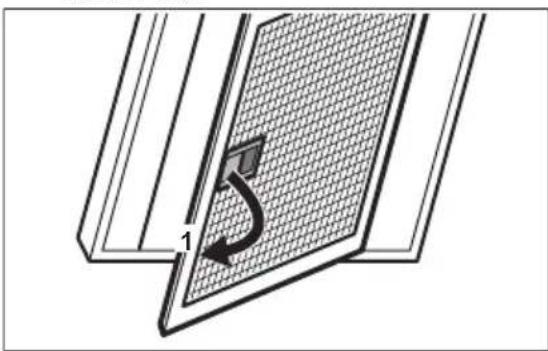

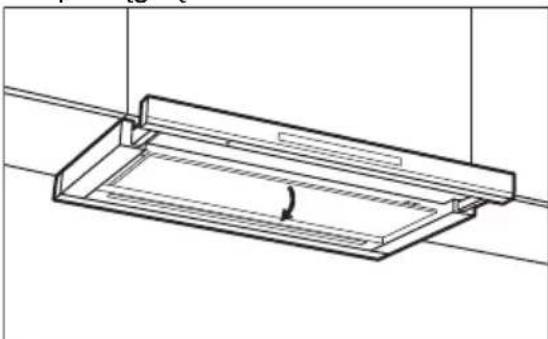

Czyszczenie filtra:

1. Aby otworzyć pokrywę, należy ją pociągnąć.

1. Pociągnąć za uchwyt na filtrze pod okapem i lekko odchylić przednią część filtra w dół.

1. Filtry przeciwtłuszczowe należy czyścić ręcznie gąbką z nieściernymi detergentami lub w zmywarce. Zalecamy ręczne czyszczenie filtrów przeciwtłuszczowych.

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

1. Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

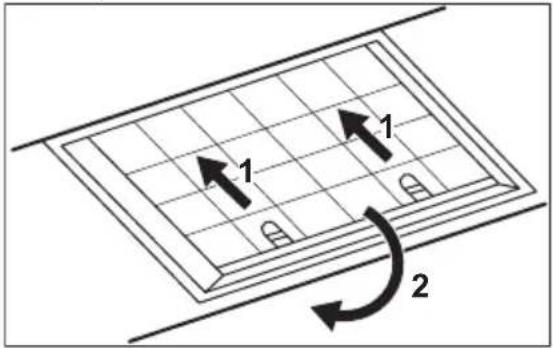

4.3 Wymiana filtra węglowego – opcjonalnego 📞

W zależności od typu filtr może być lub nie może być regenerowany. Patrz ulotka dołączona do filtra.

Aby wymienić filtr, należy:

1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.
2. Pociągnąć uchwyty w kierunku dolnej części filtra.

1 1 2

5. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

1. Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.
2. W celu zamontowania nowego filtra należy wykonać czynności w następującej kolejności.

Patrz odrębna broszura „Instrukcja instalacji”.

4.4 Wymiana żarówki

Urządzenie jest wyposażone w źródło światła LED i oddzielne elementy sterujące (zasilacz LED). Te części może wymienić wyłącznie technik serwisu. W przypadku wystąpienia usterki patrz „Serwis” w rozdziale „Wskazówki dotyczące bezpieczeństwa”.

Nie wolno wyrzucać urządzeń oznaczonych symbolem Kazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
