INSTRUKCJA OBSŁUGI Perfect Clean VR3125 Concept

Odkurzacz automatyczny

Robotporszívó

Robots puteklsücëjs

• Mrieżku filtra meńte każdych 3 aż 6 mesiacov.

Čistenie filtra (pravilde čistite)

Senzory (čistite każdy mesiac)

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Pobór mocy 50 W
Napięcie akumulatora 14,4 V
Napięcie adaptera do ładowania	AC 220-240 V - 50/60 Hz
	DC 24 V
Poziom halasu 60-70 dB
Bateria 5200 mAh, Li-Ion
Czas pracy 250 minut
Czas do całkowitego naładowania 4-5 godzin
Zakres częstotliwości 2,4-2,4835 GHz
Moc nadajnika (maks.) 18,5 dBm

WAŻNE

Przed podłączeniem jednostki do sieci elektrycznej należy sprawdzić wzrokowo, czy jest ona nienaruszona oraz czy nie została uszkodzona podczas transportu.

WAŻNE PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Przed użyciem należy usunąć z podłogi wszystkie przedmioty, które mogłyby przeszkadzać w efektywnym i bezproblemowym sprzątaniu (kable, papiery, ubrania, obrusy i firanki dotykające podłogi).
• Jeśli w obszarze, który czyści robot odkurzający, znajdują się schody, konieczne jest ustawienie strefy ograniczonej lub w inny sposób zapobieganie upadkowi odkurzacza ze schodów.
• Należy używać tylko oryginalnych akcesoriów i części zamiennych przeznaczonych dla danego modelu.
• Nie wolno siadać na odkurzaczu automatycznym, czy też odkładać na nim jakiekolwiek przedmioty.
• Urządzenie winno być używane tylko w domu, w temperaturze od 0°C do 40°C.
• Przed użyciem należy upewnić się, że pojemnik na kurz i tkanina mopa są prawidłowo zamocowane.

30

31

PL

concept

concept

PL

• Włosy, ubrania, palce czy też inne części ciała należy trzymać z dala od szczotki głównej. Szczotkę główną oraz część ssacą odkurzacza należy utrzymywać w czystości, należy usuwać włosy i kurz, które mogą pogorszyć właściwości ssące odkurzacza oraz jakość sprzątania.
• Nie wolno używać urządzenia na podłodze mokrej lub wilgotnej.
• Nie wolno odkurzać cieczy, palących się papierosów, okruchów szkła i innych ostrych przedmiotów, zapalek i innych materiałów palnych, większych kawałków papieru, plastikowych torebek czy też innych przedmiotów mogących uszkodzić odkurzacz.
• Podczas odkurzania należy zapobiec przejeżdzaniu odkurzacza przez ułożone luzem przewody.
• Przed konserwacją i czyszczeniem urządzenia należy przestawić przełącznik do pozycji wyłączonej.
• Bezpośrednie oddziaływanie promieni słonecznych może spowodować zmniejszenie wrażliwości czujników podczerwieni odkurzacza, dlatego prosimy, aby zapobiec takiemu oddziaływaniu.
• Dywan podczas mycia należy zabezpieczyć w taki sposób, aby odkurzacz nie wjechał na niego podczas sprzątania. Gdy na odkurzaczu jest zainstalowana tkanina mopa z pojemnikiem na wodę, mogłoby to skutkować przerwaniem sprzątania, ewentualnie niechcianym przemoczeniem dywanu.
• Nie wolno klaść urządzenia w miejscach, z których mogłoby łatwo spaść na ziemię (stół, krzesło).
• Przed ładowaniem urządzenia należy upewnić się, że stacja ładująca jest prawidłowo połączona.
• Warunki ekstremalnej temperatury czy też nieprawidłowe używanie może spowodować wyciek płynu z baterii. Jeżeli płyn zetknie się ze skórą, należy niezwłocznie omyć skórę strumieniem wody. W przypadku kontaktu z oczami należy natychmiast przepłukiwać oczy strumieniem wody przez co najmniej 10 minut. Należy zasięgnąć porady lekarza.
• Przed zamierzonym oddaniem produktu w celu jego utylizacji, należy najpierw odłączyć baterię od urządzenia.
• W przypadku przemieszczania urządzenia lub jego przechowywania przez dłuższy czas, należy przestawić przełącznik do pozycji wyłączonej. Przedłuży to żywotność baterii.
• Należy upewnić się, że podłączane napięcie zgodza się z wartościami podanymi na tabliczce znamionowej produktu. Nie wolno podłącać urządzenia do rozgałęziaczy i przedłużaczy.
• Podczas odłączania urządzenia od gniazda elektrycznego, nigdy nie wolno wyrywać wtyczki poprzez ciąganie przewodu zasilającego, natomiast należy chwycić wtyczkę i odłączyć ją poprzez wyjęcie.
• Nie wolno używać urządzenia jako zabawki.
• Urządzenia nie wolno czyścić szorstkimi materiałami ani agresywnymi substancjami chemicznymi.
• Urządzenie jest przeznaczone tylko do użytku domowego, a nie nadaje się do użytku komercyjnego.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani urządzenia w wodzie lub innej cieczy.

• Nie wolno naprawiać urządzenia we własnym zakresie. Należy skontaktować się z autoryzowanym centrum serwisowym i zapobiec obrażeniom w następstwie niefachowej obsługi urządzenia.

• Z urządzenia mogą korzystać dzieci w wieku 8 lat lub więcej oraz osoby o ograniczonej sprawności ruchowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, tylko gdy są one nadzorowane, albo gdy zapożnały się z instrukcją bezpiecznej obsługi urządzenia, i rozumieją ewentualne zagrożenia. Przeprowadzane przez użytkownika czynności w ramach czyszczenia i konserwacji nie mogą być wykonywane przez dzieci, chyba że ukończyły one 8 lat i są pod nadzorem. Dzieci poniżej 8 lat należy trzymać z dala od urządzenia i jego przewodu zasilającego. Dzieciom nie wolno bawić się z urządzeniem.

• Dzieciom w wieku poniżej 3 lat należy uniemożliwić dostęp do urządzenia, chyba że są one stale nadzorowane.
• Producent i importer do Unii Europejskiej nie ponosi odpowiedzialności za szkody spowodowane pracą urządzenia, takie jak poranienia, oparzenia, pożar, obrażenia, zniszczenie rzeczy itp.
• W przypadku uszkodzenia przewodu zasilającego, należy zlecić jego naprawę wykwalifikowanemu specjalisiće, co zapobiegnie powstaniu niebezpiecznej sytuacji. Zabronione jest używanie urządzenia z uszkodzonym przewodem zasilającym.
• Odkurzacza automatycznego należy używać wyłącznie z oryginalnym adapterem sieciowym dostarczanym wraz z nim. Nigdy nie wolno używać adaptera innego typu, aby uniknąć powstania niebezpiecznej sytuacji.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy. Należy starannie sprawdzić, czy rozpakowane zostały wszystkie dostarczone akcesoria; zalecamy zatrzymanie na okres trwania gwarancji oryginalnego kartonu, podręcznika użytkownika i materiałów opakowaniowych.

PL

concept

concept

PL

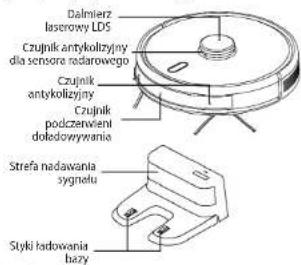

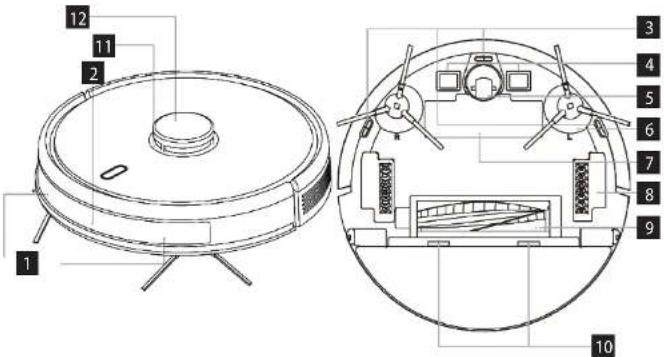

OPIS PRODUKTU

1 Czujnik antykolizyjny
2 Czujnik podczerwieni doładowywania

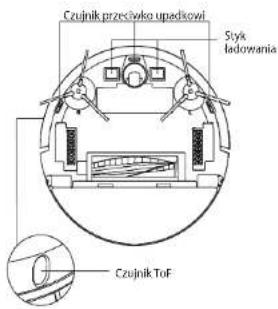

3 Czujnik przeciwko upadkowi
4 Styk ładowania
5 Uniwersalne kölko
6 Mała szczotka boczna

7 Pokrywka akumulatora
8 Kółko napędowe
9 Szczolka główna
10 Zatrzask pokrywy szczotki głównej
11 Czujnik antykolizyjny dla sensora radarowego
12 Dalmierz laserowy LDS

1 Pokrywka siatki filtra
2 Przycisk pojemnika na kurz
3 Czujnik ściany
4 Przycisk resetu systemu
5 łącze do upgrade systemu (to łącze jest przeznaczone tylko do używania przez fachowca)

Stacja dokująca
1 Wskaźnik zasilania
2 Strefa nadawania sygnału
3. Styki ładowania bazy
4. Rowek do zaczepienia
5. Plyta pokrywki
6. Przepust kablowy
7. Gniazdo adantera zasilania
8. Trzoień do nawijania

Lista części składowych

1 Stacja dokująca 1 szt.
2 Pilot zdalnego sterowania 1 szt.
3 Włóknina do mycia podlóg 2 szt.
4 Filtr HEPA + filtr plankowy 3 szt.
5 Adapter 1 szt.
6 Szczotka czyszcząca 1 szt.
7 Mała szczotka lewa i prawa 2 szt.
8 Szczotka HARDFLOOR 1 szt. UWAGA! Nie można użyć do dywanów, może spowodować przerwanie sprzątania. W przypadku użycia szczotki HARDFLOOR odkurzacz włącza się z największą mocą. Mocy nie można wtedy zmieniać.

2

4

5

6

7

8

9

10

11
12
13

KLUCZOWE FUNKCJE

Sprzątanie / włączenie i wyłączenie

- Krótkim naciśnięciem uruchamia się lub wstrzymuje sprzątanie.

• Naciśnięciem i przytrzymaniem przez 3 s włącza się lub wyłącza urządzenie.
• Długie naciśnięcie przez 15 s spowoduje wyłączenie urządzenia w przypadku wyjątkowych okoliczności.

Doładowywanie / sprzątanie miejscowe

• Po krótkim naciśnięclu następuje rozpoczęcle doładowywania lub wstrzymanie.
• Po długim naciśnięciu następuje sprzątanie miejscowe.

Wskaźnik

• Turkusowy: Normalna praca lub ładowanie.
• Czerwony: Stan nienormalny albo rozładowany akumulator.
• Jasnoniebieski: Urządzenie nie jest połączone z siecią.

Reset WiFi

- Naciśnij oba przyciski jednocześnie i przytrzymaj przez 3 s.

INSTALACJA

1. Podłącz przewód zasilający, a nadmiar długości przewodu schowaj w schowku na przewód.
2. Położ stację dokującą przy ścianie i podłącz zasilanie. Pamiętaj:
3. Należy zapewnić miejsce o wielkości min. 0,5 m po obu stronach stacji dokującej oraz min. 1,5 m przed stacja.
4. Przewód zasilający w pozycji napiętej prostopadle do ziemi może spowodować jego wyciągnięcie przez urządzenie, co może prowadzić do odłączenia stacji dokującej.
5. Wskaźnik ładowania świeci się w normalnym stanie włączenia. Po naładowaniu akumulatora urządzenia wskaźnik świeci się nadal.
6. Nie wolno przesuwać dowolnie stacji dokującej, jak również wystawiać jej na bezpośrednie działanie promieni słonecznych.

Pamiętaj: Bezpośrednie działanie promieni słonecznych zakłóca sygnał stacji dokującej, a urządzenie wtedy nie musi powrócić dokładnie do stacji dokującej.

M

-

PL

concept

concept

PL

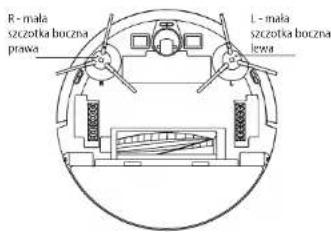

4. Instalacja malej szczotki bocznej

Przekonaj się, że oznaczenie małej szczotki bocznej lewej (L) i prawej (R) jest zgodne z oznaczeniami Li R na pokrywie dolnej. Dociskaj szczotki boczne Li R, aż usłyszysz „zatrzaśnięcie”.

5. Uruchomienie Hadowanie

Odkurzacz włącza się długim naciśnięciem przycisku Ⓞ. Jeśli wskaźnik zasilania świeci się normalnie, naładuj odkurzacz w stacji dokującej.

Pamiętaj: Jeśli nie można włączyć urządzenia z powodu słabego akumulatora, naładuj go w stacji dokującej, a urządzenie włączy się automatycznie. Urządzenie może rozpocząć normalną pracę tylko w przypadku, gdy poziom naładowania akumulatora wynosi ≥15%.

6. Połączenie z aplikacją mobilną (ten krok można ominać)

Przeczytaj instrukcje dotyczące połączenia z WiFi, a połącz się z aplikacją mobilną.

7. Rozpoczęcie sprzatania

Po włączeniu odkurzacza, naciśnij krótko przycisk na odkurzaczu, albo rozpocznij sprzątanie za pomocą aplikacji mobilnej (w czasie używania można wstrzymać pracę urządzenia naciśnięciem dowolnego przycisku).

Pamiętaj:

- Urządzenia przeznaczonego do odkurzanla nie można użyć do usuwania cieczy.

- Urządzenie nie może pracować, gdy poziom naładowania akumulatora spadnie poniżej 15%. W takim przypadku należy go naładować.

- W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 15%, urządzenie automatycznie powraca do stacji dokującej.

- Przed użyciem należy usunąć z podłogi wszystkie przewody (wrazz przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczepionych przez urządzenie.

- W trakcie pracy nigdy nie przemieszczaj odkurzacza ręcznie. Zawsze używaj tylko sterowania manualnego przeznaczonego do używania odkurzacza.

8. Instalacja modulu do mycia podlóg

a) Zalożenie włokniny do mycia podłóg: włokninę do mycia podłóg należy przykleić prosto na dno pojemnika na wodę.

Zawieszany pojemnik na wodę

Pamiętaj: Włókninę do mycia podłóg należy oczyścić po użyciu, aby utrzymać ją w dobrym stanie.

b) Napełnij pojemnik na wodę: otwórz pokrywę i wlej wodę do pojemnika.

Zawieszany pojemnik na wodę

c) Zainstaluj moduł:

Dociśnij moduł poziomo wzdłuż tylnej części odkurzacza. Moduł jest prawidłowo zainstalowany w momencie, gdy usłyszysz „zatrzaśnięcie”.

9. Wyjęcie modułu do mycia podłóg

Gdy tylko odkurzacz zakończy swoją pracę, naciśnij zatrzaski po obu stronach, wyjmij moduł do mycia podług w kierunku do tyłu, wylej wodę z pojemnika i oczyść włókninę (w czasie czyszczenia nie ruszaj odkurzacza ani też nie odwracaj go).

Zawieszany pojemnik na wodę

10. Instrukcja używania modułu do mycia podłóg

- Nie używaj modułu do mycia podłóg, jeśli nie możesz go obserwować.

- Ze względów la, albo gdy nie używasz go.

- Nie próbuj myć dywanu.

- Aby osiągnąć lepszy efekt mycia, modułu do mycia podłóg powinno się użyć po potrójnym zamieceniu lub odkurzeniu podłóg.

- W celu poprawienia skuteczności mycia podłóg zalecamy zwilzenie włókniny w wodzie przed rozpoczęciem mycia.

- Jeśli chcesz dolać wody albo oczyścić włókninę w czasie pracy urządzenia, wstrzymaj go, a wyjmij i założ ponownie moduł do mycia podłóg tak, jak jest opisone w krokach 8 i 9. Nie przemieszczaj ani nie odwracaj urządzenia, aby nie doprowadzić do blędnego ustalania pozycji i utraty mapy.

• Funkcja mycia podłóg urządzenia jest przeznaczona do ścierania i wspomaga doglębne czyszczenie. Nie może jednak skutecznie usunąć przywartych zanieczyszczeń stałych, tak jak może tego dokonać tylko siła człowieka.
• W pojemniku na wodę można stosować wyłącznie wodę destylowaną, demineralizowaną lub wodę z czajnika z filtrem.

UŻYWANIE

WŁACZENIE/WYŁACZENIE

Naciśnij i przytrzymaj przez 3 s przycisk ⏻ - zapala się wskaźnik i urządzenie włącza się.

Naciśnij i przytrzymaj przez 3 s przycisk góry urządzenie jest w trybie czuwania – wskaźnik mignie na czerwono, a urządzenie wyłącza się.

PAMIĘTAJ: Nie można wyłączyć urządzenia, gdy trwa jego ładowanie.

SPRZATANIE/WSTRZYMANIE

Aby uruchomić urządzenie, naciśnij krótko przycisk na urządzeniu, albo uruchom urządzenie za pomocą aplikacji mobilnej (naciśnięciem dowolnego przycisku można wstrzymać jego pracę).

Pamiętaj:

- Odkurzacza automatycznego nie można używać do usuwania cieczy.

- Urządzenie nie może pracować, gdy poziom naładowania akumulatora jest niższa niż 15%. W takim przypadku należy go naładować.

- W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 15%, urządzenie automatycznie powraca do stacji dokującej.

- Przed użyciem należy usunąć z podłogi wszystkie przewody (wraz z przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczepionych przez urządzenie.

ŁADOWANIE

Tryb automatyczny: Po pracy urządzenie automatycznie powraca do stacji dokującej. Nastąpi odessanie nieczystości z pojemnika. Następnie robot pojedzie się ładować.

Tryb manualny: W stanie wstrzymania, krótkim naciśnięciem przycisku 🔒 rozpoczynamy ładowanie, albo można ładować urządzenie obsługując go z aplikacji mobilnej. Wskaźnik miga, gdy tylko urządzenie jest w pełni naładowane.

Pamiętaj: Jeśli urządzenie nie znajdzie stacji dokującej, powraca automatycznie do swojej pierwotnej pozycji. W takim przypadku należy włożyć urządzenie ręcznie do

stacji dokującej.

KOMPLETNE SPRZATANIE AUTOMATYCZNE

Gdy tylko odkurzacz jest włączony, przeprowadzi przeszukiwanie oraz wygeneruje mapę wraz z jej

inteligentnym podziałem na obszary. Następnie odkurzy poszczególne obszary po kolei wzdłuż ściany, w sposób należyty, dokładny i skuteczny, oraz zaplanuje trasę sprzątania w łukach / w kształcie litery S. Po zakończeniu sprzątania odkurzacz powraca automatycznie do stacji ładującej.

Pamiętaj: Podczas sprzątania nie ruszaj odkurzacza zbyt często i dowolnie. W przypadku przemieszczenia, umieść odkurzacz w pierwotne miejsce. Gdy tylko włączy się ponownie, spróbuje samemu zając pożycję. Po pomyślnym zajęciu pozycji będzie kontynuował zaplanowaną trasę oraz pracą. Jeśli nie uda się zając pozycji, odkurzacz anuluje poprzednie zadanie, utworzy mapę i wykona sprzątania ponownie. Nawet gdy nie znajdzie stacji ładującej.

SPRZATANIE MIEJSCOWE TURBO

Jeśli któryś z lokalnych obszarów potrzebuje bardziej dokładnego posprzątania, użytkownik określa na mapie w aplikacji obszar o wielkości 1,5 m x 1,5 m, który chce posprzątać. Urządzenie automatycznie przemieści się na ten obszar i rozpoczyna sprzątanie. Urządzenie posprząta zaplanowany obszar dwa razy z siłą ssania TURBO.

SPRZATANIE MIEJSCOWE

Jeśli nie udaje się sterować odkurzaczem za pomocą aplikacji mobilnej, przemieść odkurzacz ręcznie w miejsce, które chcesz posprzątać. Naciśnij i przytrzymaj przez 3 sekundy przycisk ^1 , a odkurzacz wykona podwojne sprzątanie na obszarze 1,8 x 1,8 m, którego środek znajduje się w jego pozycji startowej.

SPRZATANIE W STREFACH

Za pomocą aplikacji mobilnej ustaw wielkość oraz lokalizację obszaru, który chcesz posprzątać. Można ustawić maksymalnie 15 obszarów. Odkurzacz będzie sprzątał na wskazanych przez Ciebie obszarach.

SPRZATANIE POMIESZCZENIA

Za pomocą aplikacji mobilnej wybierz pomieszczenia, które chcesz posprzątać.

STREFA ZABRONIONA

Za pomocą aplikacji mobilnej ustaw jeden lub kilka obszarów zabronionych. Odkurzacz nie będzie sprzątań na tych zabronionych obszarach, a posprząta pozostałe obszary.

Pamiętaj: Odkurzacz może znaleźć się na zabronłonym obszarze z powodu blędu w ustawianiu pozycji, błędu czujników czy też z innych powodów.

PL

concept

concept

PL

• Strefa zamknięta na stałe może zostać unieważniona z powodu wyrażnej zmiany pozycji stacji ładującej lub mebli. Dlatego staraj się nie ruszać odkurzacza w trakcie sprzątania, jak również w inny sposób nie ingerować w jego pracę.
• Strefa zamknięta na stale zostanie anulowana w momencie odświeżenia mapy.

ZAPLANOWANIE SPRZATANIA

Określony niezmienny czas sprzątania można ustawić za pomocą aplikacji mobilnej. Urządzenie automatycznie rozpoczyna sprzątanie w wyznaczonym czasle, a po zakończeniu powraca do stacji dokującej.

RESET WIFI

Jeśli nie można połączyć telefonu z urządzeniem z powodu zmiany konfiguracji routera i hasła czy też z innych powodów, naciśnij jednocześnie przyciski oraz przytrzymaj je przez 3 s, aż zabrzmi komunikat głosowy „WiFi lost, please follow app Instruction for reconnection” (Sygnął WiFi utracony. Aby połączyć się ponownie, kieruj się wskazówkami aplikacji), a zapali się wskaźnik w kolorze niebiesko-foletowym, mijąacą powoli.

TRYB WYCISZONY

Komunikaty głosowe odkurzacza oraz zaplanowane sprzątanie zostaną wstrzymane (dezaktywowane) na ustawiony czas.

CARPET TURBO

W przypadku wykrycia dywanu nastąpi automatyczne zwiększenie mocy ssania do najwyższego stopnia. UWAGA – prawidłowe wykrycie dywanu jest możliwe tylko przy użyciu szczotki Carpet. Nie używaj do odkurzania dywanów szczotki Hardfloor.

USTAWIENIE MOCY SSANIA

Moc ssącą można wyłączyć lub ustawić za pomocą aplikacji mobilnej lub pilota.

Szczotka HARDFLOOR sama wykrywa zanieczyszczenia i dobiera odpowiednią moc ssania.

W przypadku wykrycia dywanu nastąpi automatyczne zwiększenie mocy ssania do najwyższego stopnia. UWAGA – prawidłowe wykrycie dywanu jest możliwe tylko przy użyciu szczotki Carpet.

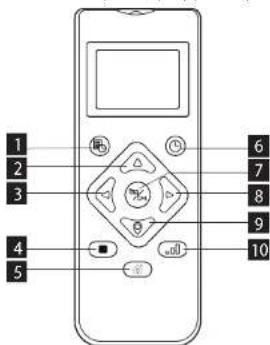

SPOSÓB UŻYCIA PILOTA ZDALNEGO STEROWANIA

1. Zaplanowanie sprzątania
2. Poruszanie sie do przodu
3. Skrecenie w lewo
4. Sprzatanie miejscowe TURBO
5. Rozpoczęcie/wstrzymanie ładowania
6. Ustawienia czasu
7. Sprzatanie/pauza

8. Skręcenie w prawo

9. Znajdź odkurzacz

10. Ustawienie mocy ssania / przepływu wody

1 2 3 4 5 6 7 8 9 10

Pamiętaj: Chac zapewnić skuteczność prawidłowego dokonania wszystkich ustawień, należy skierować pilota w przednią część odkurzacza automatycznego, znajdując się wystarczającego w jego pobliżu.

Ustawienie czasu

1. Naciśnięciem przycisku 📋 na pilocie otwieramy ustawienia czasu - na wyświetlaczu LCD miga symbol niedzieli.

2. Naciskaniem lewego i prawego przycisku wybieramy dzień tygodnia, a naciśnięciem przycisku potwierdzamy go - wyświetlacz LCD wtedy przełącza się automatycznie do ustawień zegara.

3. Naciskaniem przycisków w góre i w dół ustawiamy godzinę, a naciskaniem przycisków w lewo i w prawo przechodzimy do ustawienia minut.
4. Po ustawieniu aktualnego czasu skierujemy pilota w przednią część odkurzacza automatycznego i naciskamy przycisk by potwierdzić wszystkie ustawienia czasu. Jeśli tego nie zrobimy, nasze ustawienia będą nieważne.
5. W ten sposób kończymy ustawianie czasu zarówno dla pilota, jak też dla odkurzacza automatycznego.

Harmonogram sprzatania

1. Naciśnięciem przycisku na pilocie otwieramy funkcję ustawienia harmonogramu - na wyświetlaczu LCD będzie migał symbol niedzieli.
2. Naciskaniem lewego i prawego przycisku wybieramy dzień tygodnia, a naciśnięciem przycisku

potwierdzamy go - wyświetlacz LCD wtedy przełącza się automatycznie do ustawień zegara.

1. Naciskaniem przycisków w gorę i w dół ustawiamy godzine, a naciskaniem przycisków w lewo i w prawo przechodzimy do ustawienia minut. Następnie skierujemy pilota w przednią część odkurzacza automatycznego i naciśnięciem przycisku potwierdzamy wprowadzone ustawienia harmonogramu dla odkuracza automatycznego.
2. Po zakończeniu ustawiania jednego harmonogramu, pilot przechodzi automatycznie do ustawiania następnego harmonogramu. Jeśli nie chcesz wprowadzać kolejnych ustawień, naciśnij przycisk aby zakończyć, albo zaczekaj przez 10 s, aż ustawienia zostaną zakończone automatycznie.
3. W ten sposób kończymy ustawianie czasu zarówno dla pilota, jak też dla odkurzacza automatycznego.

Anulowanie harmonogramu sprzątania

1. Naciśnij przycisk na pilocie - na wyświetlaczu LCD będzie migał symbol niedziell, a wyświetlone zostaną symbole dni tygodnia, jakie zostały przez Ciebie zaplanowane.
2. Naciskaniem lewego i prawego przycisku wybierz zaplanowany przez Ciebie dzień w tygodniu, a długim naciśnięciem przycisku przez 3 s anuluj ten harmonogram. Możesz wybrać także kolejny zaplanowany dzień, który chcesz anulować, albo nacisnąć przycisk aby zakończyć, albo też zaczekać przez 10 s, aż ustawianie zostanie zakończone automatycznie.

CODZIENNA KONSERWACJA

Szczotka główna (należy regularnie czyścić)

1. Odwróć urządzenie, a sciśnij zatrzask na pokrywie szczotki głównej, aby można było ją wyjąć.
2. Usuń kurz z wnętrza oraz ze schowka szczotki głównej za pomocą małej szczoteczki, a oczyść szczotkę główną.
3. Założ szczotkę główną z powrotem i mocno dociśnij pokrywę tak, aby zatrzask zatrzasnął w swoim miejscu.

Zetrzask Szczotka główna

Mała szczotka boczna (należy regularnie czyścić)

1. Odwróć urządzenie, a wyjmij małą szczotkę boczną w kierunku do góry.
2. Usuń włosy i zanieczyszczenia, a zamontuj małą szczotkę boczną z powrotem.
3. Przekonaj się, że mała szczotka boczna lewa (L) i prawa (R) odpowiadają symbolom L i R na pokrywie dolnej. Zainstaluj małe szczotki boczne L I R poprzez ich dociśniecie.
   Pamiętaj: Małe szczotki boczne należy wymieniać co 3 do 6 miesięcy, aby zapewnić skuteczność ich czyszczenia.

R - mala szczotka boczna prawa L - mala szczotka boczna lewa

Pojemnik na kurz i kratka filtra (należy regulamie czyscić)

1. Naciśnij przycisk, a wyjmij pojemnik na kurz w kierunku do tyłu.
2. Otwórz i oczyść pojemnik na kurz.

Czyszczenie kratki filtra (należy regularnie czyścić)

1. Po długim okresie używania, wyjmij kratkę filtra, filtr piankowy oraz filtr HEPA.
2. Oczysć wyjątkę filtra. Filtr piankowy oraz filtr HEPA opłucz pod woda.

18

PL

concept

concept

PL

1. Wytrzyj poszczególne elementy i pozostaw do osuszenia.
2. Po osuszeniu zainstaluj je po kolei w prawidłowej kolejności: kratka - filtr piankowy - filtr HEPA.

Krakta filtrujara (filtr zgrubny) Przycisk Pokrywka filtra Filtr plankowy Filtr HEPA

Pamiętaj:

• Kratkę filtra opłucz pod czystą wodą bez dodawania jakiegokolwiek środka czyszczącego.
• Nie czyść kratki filtra pędzlem ani palcami.
• Pozostaw kratkę filtra do osuszenia na wolnym powietrzu przez co najmniej 24 godziny.
• Wymieniaj kratkę filtra co 3 do 6 miesięcy.

Czyszczenie filtra (należy regularnie czyścić)

Moduł do mycia podłóg (należy czyścić po każdym użyciu) 1. Usuń włókninę, wylej wodę z pojemnika.

1. Oczysć włókninę, osusz pojemnik na wodę i włókninę.

Czujniki (należy regulamie czyścić)

Oczyć czujniki miękka włókniną w następujący sposób:
1. Oczysć czuiniki wzdłuż ściany no prawej stronje.
2. Trzy czujniki przeciwko upadkowi w dolnej części urządzenia.
3. Czujnik podczerwieni antykolizyjny z przodu urządzenia.
4. Ochronę przed porażeniem prądem elektrycznym oraz styki dla stacji dokującej w dolnej części urządzenia (w czasie czyszczenia wyłącz urządzenie).
5. Strefa transmisji sygnału stacji dokującej.

Czujnik przecicłowa upadskowi Szyk ladowania Czujnik ToF

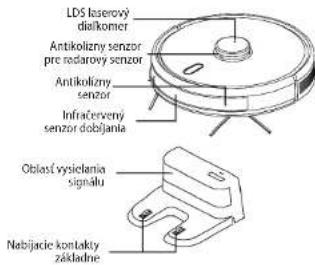

Czujniki (należy czyścić co miesiąc)

Dalmierz laserowy LDS Czujnik antykollzjyny dla sensore nadarowego Czujnik antykollzjyny Czujnik podczewieni doledowywania Strefa nadawania sygnetu Styki ładowania bazy

Akumulator

• Urządzenie posiada akumulator litowo-jonowy o wysokiej pojemności. Aby zachować pojemność akumulatora, należy w codziennym użyciu utrzymywać urządzenie naładowane.
• Jeśli nie używasz urządzenia przez dłuższy czas, wyłączo go i zapewnij należyte przechowywanie. Naładuj go co najmniej raz na 3 miesiące, aby zapobiec uszkodzeniu akumulatora w następstwie nadmiernego rozładowania.

Aktualizacja oprogramowania sprzętowego

Aktualizacji oprogramowania sprzętowego dokonuje się za pomocą aplikacji mobilnej. W przypadku wykrycia nowego oprogramowania sprzętowego, dokonaj aktualizacji po otrzymaniu komunikatu. Poziom naładowania akumulatora przed uruchomieniem aktualizacji powinien wynosić ≥50%, z tego względu urządzenie winno być umieszczone w stacji dokującej.

BIEŻACE PROBLEMY

Problem Rozwiązanie
Nie można uruchomić odkurzacza	W przypadku niskiego stanu naładowania akumulatora, umieść odkurzacz w stacji dokującej tak, aby styki odkurzacza i płyty stacji kontaktowały się - urządzenie uruchamia się automatycznie (jeśli odkurzacz jest całkowicie wyłączony, może uruchomić się automatycznie po chwili ładowania).Nie używaj urządzenia, jeśli temperatura w otoczeniu jest niższa niż 0°C, albo wyższa niż 50°C. Używaj go w temperaturze 0-40°C.
Nie można naładować odkurzacza	Przemieść odkurzacz poza stację, sprawdź, czy zapala się lampka kontrolna stacji dokującej, oraz sprawdź, czy obie końcówki adaptera zasilającego stacji dokującej są podłączone prawidłowo.W przypadku złego kontaktu oczyść powierzchnie stykowe stacji dokującej oraz styki ładowania na odkurzaczu, albo obróć na bok małą szcotkę boczną.
Nie można doładować odkurzacza	Odkurzacz jest za daleko od stacji dokującej, przemieść go blíżej stacji dokującej i próbrób ponownie.
Nienormalne zachowanie	Restart robota, restart odbywa się poprzez przytrzymanie przycisku zasilania i ładowania przez 10-15s, urządzenie miga na czerwono, a następnie wyłącza się, po 30s urządzenie można ponownie włączyć.
W czasie pracy odzywa się niezwykdy odgiós	Do szczotki głównej, małej szczotki bocznej albo kółka mogą przywierać ciała obce - wyłącz odkurzacz i usuń ciała obce.
Zmniejsza się zdolność czyszczenia, albo z urządzenia odpada kurz	Pojemnik na kurz jest pełny. Oczysć go.Kratka filtra jest zatkana. Oczysć ją albo wymień.Do szczotki głównej przywierają ciała obce, oczyść ją.
Nie można połączyć się z WiFi	Zły sygnał WiFi. Sprawdź, czy jest do dyspozycji właściwe pokrycie sygnałem WiFi.Połączenie z WiFi odbywa się w niezwykły sposób. Zresetuj WiFi, pobierz najnowszą aplikację, i próbrób połączyć się ponownie.Nieprawidłowo wprowadzone hało.Do dyspozycji jest router wykorzystujący pasmo częstotliwości 5G, odkurzacz automatyczny może łączyć się tylko w paśmie 2,4G.
Zaplanowane sprzątanie nie odbyło się	Niski stan naładowania akumulatora - zaplanowane sprzątanie może rozpocząć się tylko wteży, gdy poziom naładowania akumulatora wynosi co najmniej 30%.
Czy odkurzacz zużywa energię, jeśli jest cały czas umieszczony w stacji dokującej?	Odkurzacz zużywa małą ilość energii, gdy jest trwale umieszczony w stacji dokującej, co pozwala na osiągnięcie najlepszej mocy akumulatora.
Czy za pierwszym razem potrzebne jest ładowanie odkurzacza trzy razy pod rząd przez 16 godzin?	Akumulator litowy nadaje się do użycia natychmiast po naładowaniu, i nie posiada efektu pamięci ogniw.

PL

concept

concept

PL

ROZWIAZYWANIE PROBLEMÓW

Komunikat głosowy Rozwiązanie
Error 1: Oh dear! I cannot find the dust collector. Uruchomiono sprzątanie po wyjęcu pojemnika na kurz.
Error 2: Please check if the rader on top has been covered or blocked	Górny czujnik jest zaciłonięty albo znajduje się w otwartej przestrzeni (na obszarze 6x6 m2 nie ma żadnej przeszkody).
Error 3: Please place me in a new location and try again	Podnieś odkurzacz i zatrzymaj go przez chwilę w powietrzu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Czujnik przeciwko upadkowi jest zaciłonięty albo znajduje się w wysokości.
Error 5: Please scrub the front sensor, and restart me from a new location	Czujnik podczerwieni antykolizyjny jest zanieczyszczony albo zasłonięty.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Czujnik ściany jest zanieczyszczony albo zasłonięty.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Czujnik radaru antykolizyjnego jest zanieczyszczony albo zasłonięty.
Error 8: Please check if the bumper has been blocked in some way	Czujnik krawędzi bądź czujnik antykolizyjny jest zawieszony.
Error 9: Master, please clean the dust container and filter	Pojemnik na kurz jest pełny albo trzeba wymienić kratkę filtra.
Error 10: Dust container has been removed, please clean the container and filter	Po zasygnalżtowaniu usterki 9 użytkownik wystą pojemnik na kurz, co spowodowało uruchomienie usterki 10.
Error 11: I'm stuck, please help me! Odkurzacz gdzieć utk-----------.
Error 12: Please place me correctly! Odkurzacz jest nachylony.
Error 13: Please check if my wheels have become blocked somewhere	Kółko napędlowe zacięło się albo jest zablokowane.
Error 14: Please check if the main brush has become stuck	Szczotka główna zacięła się albo jest zablokowana.
Error 15: Please check if the side brushes have become stuck	Mała szczotka boczna zacięła się albo jest zablokowana.
Error 16: What's going on? Where is the docking station?	Nie näiezłono stacji dokującej, albo stacja nie jest podłączona.
Error 17: Oh dear! Program error, please restart me	Nienormalny stan spowodowany nieznanym błędem, ziestartuj odkurzacz.
Error 18: Error encountered initiating shutdown	Odkurzacz ostrzega użytkownika i automatycznie wyłącza się albo rozpoczęlna ładowanie.
Error 19: Low battery, please recharge	W przypadku zbyt niskiego poziornu naładowania akumulatora, odkurzacz nie znajduje się w stacji dokującej, a uruchamia się sprzątanie (poziom naładowania akumulatora spadi poniżej 10%).
Error 20: To shut me down, please place me away from the docking station	Podczas ładowania w stacji dokującej wyłącznie odkurzacz.

ŁĄCZNOŚĆ BEZPRZEWODOWA I KOMPATYBILNOŚĆ

• Spółka Jindrich Valenta - CONCEPT nie może w żaden sposób ponosić odpowiedzialności za jakiekolwiek przypadkowe szkody, pośrednie lub następcze, jak również za utratę danych czy też straty spowodowane wyciekiem danych w ramach komunikacji odbywającej się za pośrednictwem technologii bezprzewodowych.
• Nie można w 100% zapewnić pomyślnej komunikacji bezprzewodowej wszystkich urządzeń typu Smart oraz słeci WIFI (routerów). Ze względu na różnośrość urządzeń obecnych na rynku, mogą wystąpić przypadki, kiedy charakter lub specyfikacja danego urządzenia typu Smart czy też słeci WIFI (routera) uniemożliwia łącznność, ewentualnie łącznność jest zakłócona. Na pomyślne naw Eliazine komunikacji bezprzewodowej za pośrednictwem słeci WIFI wpływa ponadto szereg innych czynników, takich jak konfiguracja sprzętu i oprogramowania. Na łącznność pomiędzy odkurzaczem, a Twoją słącie Wią mogą wpływać niekorzystnie także słeci WiFi w otoczeniu, które mogą działać na tym samym kanale, a przez zo zakłócać łącznność (np. na osiedlach, w domach wielorodzinnych itp.). Opisane powyżej fakty nie stanowią powodu do reklamacji uralżdenia.
• Waścicielem i operatorem aplikacji jest podmiot trzeci (dalej „Podmiot”), będący podmiotem różnym od spółki Jindrich Valenta - CONCEPT (dalej tylko „Sprzedawca”). Sprzedawca nie udostępnia Podmiotowi żadnych danych osobowych. Klient, dokonując rejestracji w aplikacji, udostępnia swoje dane bezpośrednio Podmiotowi, który staje się administratorom danych osobowych. Działanie aplikacji i związana z tym ochrona danych osobowych kierują się zasadami opracowanymi przez Podmiot.

Kompatybilność:

System operacyjny urządzenia typu Smart - Android 5.0 lub wyższy

- iOS 9.0 lub wyższy

Siec WiFi

-2.4GHz

- zabezpieczenie WPA1 i WPA2 (zalecane WPA2)

UWAGA: Urządzenie nie może pracować w sieciach WiFi zabezpieczonych za pomocą protokołu IEEE 802.1X (najczęściej firmowe sieci WiFi).

OBSŁUGA ZA POMOCĄ APLIKACJI

Aby umożliwiać obsługę urządzenia za pomocą aplikacji, należy połączyć go z Twoim telefonem oraz zezwolić mu na dostęp do Twojej sieci WiFi.

Zalecana odległość podczas ustawiania: do 4 metrów

Przekonaj się, że odkurzacz automatyczny, router i Twój telefon znajdują się blisko siebie tak, aby mogło odbyć się bezproblemowe sparowanie.

Pobranie, instalacja aplikacji parowanie urządzeń

Pamiętaj: Parowania odkurzacza dokonaj przy naładowanym akumulatorze, albo po umieszczeniu odkurzacza w stacji ładującej.

1. Wczytaj kod QR poniżej (rys. 1), albo wyszukaj aplikację „Concept Home” w Google Play lub App Store, i pobierz aplikację do swojego telefonu.
2. Jeśli już masz „Concept Home”, otwórz aplikację, załoguj się, i dalej kieruj się wskazówkami dotyczącymi sparowania.
3. Przed rozpoczęciem łączenia aplikacji z urządzeniem upewnij się, że na urządzeniu migają oba przyciski.
4. Później w aplikacji wciśnij+ lub dodaj urządzenie.

PL

concept

concept

PL

1. Wyświetli się lista urządzeń, wybierz z listy.
2. Wprowadź swoją sieć wifi i hasło lub zostanie to wypełnione automatycznie.
3. Wciśnij przycisk następny, a w prawym górnym rogu wciśnij napis „EZ Mode”
4. Wybierz opcję tryb AP, potwierdź, ze urządzenie miga i wciśnij następny.
5. Przejdź do ustawień wifi w Twoim urządzeniu mobilnym i połącz się z wifi SmarLife-xxx i poczekaj na połączenie.
6. Następnie cofnji się do aplikacji i poczekaj, aż urządzenie się sparuje. Po zakończeniu parowania może zacząć sterować urządzeniem za pomocą aplikacji mobilnej.

rys.1

nys. 2

nys.3

rys. 5rys. 4

rys. 6 rys. 7 rys. 8 rys. 9 rys. 10

nys.11

rys. 12 rys. 13 rys. 14

Co robić w razie problemów z parowaniem

• Sprawdź, czy hasło Twojej sieci WiFi jest wpisane poprawnie.
• Urządzenie współpracuje tylko z sieciami WiFi 2,4 GHz.
• Router jest przeciążony wieloma innymi urządzeniami (szczególnie na osiedlach albo w przypadku dużej koncentracji połączonych urządzeń smart). Stabilna praca wymaga, aby sygnał WiFi docierał do miejsc zamierzonego używania odkurzacza, a jednocześnie był wystarczajaco silny.
• zrestartuj odkurzacz, jak również urządzenie smart, a powtórz procedurę;
• jeśli jest to możliwe, spróbuj dokonać restartu także samego routera WiFi;
• Jeśli w Twoim urządzeniu smart pracuje system Android 6.0 lub wyższy, konieczne jest włączenie funkcji wykrywania położenia.
• Gdy tylko dokonasz sparowania odkurzacza z Twoim urządzeniem smart, za pośrednictwem aplikacji „Concept Home”, nie ruszaj więcej stacji dokującej oraz nie przemieszczaj jej. Odkurzacz korzysta ze stacji ładującej jako z punktu orientacyjnego na mapie.
• Przemieszczenie stacji dokującej grozi utrata wygenerowanej mapy, łącznie z wyznaczonymi strefami sprzątania, jak również strefami zabronionymil Odkurzacz utworzy nową mapę, którą nadpisze mapę wcześniejszą.

SERWIS

Bardziej kompleksową konserwację lub naprawy wymagające ingerencji w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany specjalista lub serwis.

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można oddać w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) należy oddać w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia po zakończeniu użytkowania:

Uzradzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/EU w sprawie zuzytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że takiego produktu nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidowej utilizacji produktu zapobiega negatywnemu oddziaływaniu na środowisko oraz zdrowie ludzi, jakie mogłoby wynikać z niewłaściwnej utilizacji produktu. Utylizację należy wykonac zgodnie z przepisami dotyczącymi postępowania z odpadami. W celu uzyskania szczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utilizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiona produkt.

Produkt spełnia wszystkie stosowne wymagania podstawowe, nakładane na niego przez dyrektywy EU.

Tekst, wygląd i specyfikacja techniczna mogą ulec zmianie bez uprzedniego powiadomienia, do czego zastrzegamy sobie prawo.

HU

concept

concept

HU

KÖSZÖNETNYILVÁNÍTÁS
