NÁVOD K OBSLUZE Perfect Clean VR3125 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojeni po celou dobu jeho použivání.

Před prvním použitim prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s timto návodem.

Technické parametry
Příkon 50 W
Napětí akumulátoru 14,4 V
Napětí nabljecího adaptéru	AC 220-240 V - 50/60 Hz
	DC 24 V
Hlucnost 60-70 dB
Baterie 5200 mAh, Li-Ion
Doba provozu 250 min
Doba úplného nabití 4-5 hodin
Frekvenční rozsah 2,4-2,4835 GHz
Výkon vysílače (max.) 18,5 dBm

DÜLEŽITÉ

Před připojením do elektrické sitě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození.

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Před použitím odstraňte z podlahy všechny věci, které by mohli narušit efektivní a bezproblémový úklid (kabely, papíry, oblečení, ubrusy a záclony dotýkající se země).
• Pokud se v prostoru, který robotický vysavač uklízí, nachází schody, je nezbytné nastavit zakázanou zónu nebo jiným způsobem zabránit možnosti, že by vysavač mohl spadnout ze schodů.
• Používejte pouze originální příslušenství a náhradní díly, určené k tomuto modelu.
• Nesedejte si na vysavač, ani na něj nepokládejte jiné předměty.
• Spotřebič by měl být používán pouze v domácnostech při teplotách od 0 °C do 40 °C.
• Před použitím se ujistěte, že prachový zásobník a mopovací tkanina jsou správně nasazeny.
• Nevkládejte vlasy, oblečení, prsty nebo jiné části těla do blízkosti hlavního kartáče. Hlavní kartáč a sací část vysavače udržujte v čistotě, odstraňujte vlasy a prach, které mohou snížit sací vlastnosti vysavače a kvalitu úklidu.
• Nepoužívejte přístroj na mokré nebo vlhké podlaze.

CZ

concept

concept

CZ

• Nevysávejte tekutiny, hořicí cigarety, střepy a ostré předměty, zápalky a jiné hořlavé látky, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.
• Při vysávání nenechávejte vysavač přejíždět přes volně položené kabely.
• Při údržbě a čištění spotřebiče přepněte vypínač do pozice vypnuto.
• Prímě sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače, zabraňte prosim jeho přímému svitu.
• Koberec je potřeba při vytíráni zajistit tak, aby na něj robot během úklidu nenajel. Pokud je na vysavači nainstalována mopovací tkanina se zásobníkem na vodu, mohlo by dojit k přerušení úklidu, případně nežádoucímu promočení koberce.
• Nepokládejte spotřebič na místa, ze kterých by mohl snadno spadnout na zem (stůl, židle).
• Pred nabíjením spotřebiče se ujistěte, že je správně zapojena nabíjecí stanice.
• Pri extrémních teplotních podmínek nebo nevhodným užíváním může dojít k úniku tekutiny baterie. Pokud se dostane tekutina na kůži, neprodleně umyjte pod tekoucí vodou. V případě zasažení očí okamžitě vypláchněte pod tekoucí vodou minimálné po dobu 10 minut. Vyhledejte lékařskou pomoc.
  • V prípadě, že budete chtít výrobek zlikvidovat, nejprve odpojte baterii od spotřebiče.
• V případě, že spotřebič prevázíte nebo jej dlouho nebudete používat, přepněte vypínač do pozice vypnuto. Prodloužíte tak životnost baterie.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štitku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek a prodlužovacích přívodu.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přivodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte, aby byl spotřebič používán jako hračka.
• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis a předcházejte zranění při neodborné manipulaci.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušenosti a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.

• Dětem mladšim 3 let se musí zabránit v přístupu ke spotřebiči, pokud nejsou trvale pod dozorem.

• Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje jako např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.
• Pokud je prívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným prívodním kabelem je zakázáno používat.
• Robotický vysavač se musí používat pouze s originálním síťovým adaptérem, který je s ním dodáván. Abyste se vyvarovali vzniku nebezpečné situace, nikdy nepoužívejte jiný typ adaptéru. Nedodržite-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.
  Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balící materiál

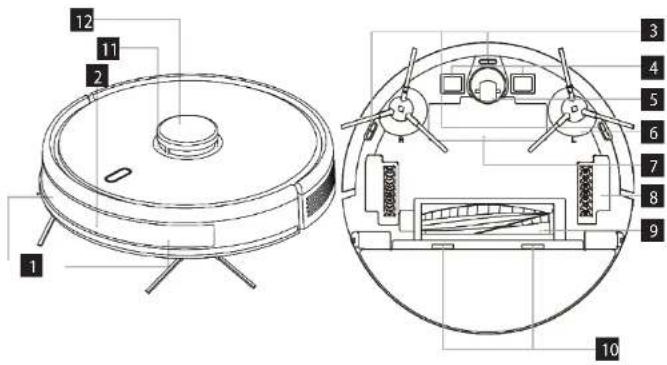

POPIS VÝROBKU

1 Antikolizní senzor
2 Infračervený senzor dobljení
3 Senzor proti pádu
4 Nabijecí kontakt
5 Univerzální kolečko
6 Boční kartáček

1. Kryt akumulátoru

8 Hnací kolečko

9 Hlavní kartáč

10 Západka krytu hlavního kartáče

11 Antikolizní senzor pro radarové čidlo

12 LDS laserový dálkoměr

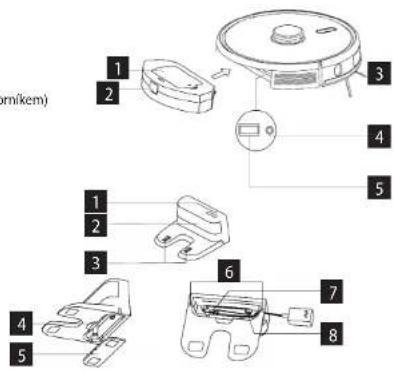

1 Kryt sitka filtru
2 Tlačitko nádobky na prach
3 Stěnový senzor
4 Tlačitko pro reset systému
5 Přípojka pro upgrade systému

(tato přípojka je určena pouze pro použití odborníkem)

ernikem) 1 2 3 4 5 6 7 8 4 5

Dokovací stanice

1 Kontrolka napájení
2 Oblast vysílání signálu
3 Nabíjecí kontakty základny
4 Záchytná drázka
5 Krycí deska
6 Prúchod pro kabel
7 Zásuvka napájecího adaptéru
8 Navijeci kolik

Seznam součástí

1 Dokovací stanice 1x
2 Dálkové ovládání 1x
3. Textilie na vytirání 2x
4. HEPA filtr + pěnový filtr 3x
5. Adantér 1x
6. Čistici kartáček 1x
7. Levý a pravý kartáček 2x
8. HARDELOOR kartáč 1x UPOZORNÉNÍl pelze použit

na koberce, může dojit k prerušení úklidu.

Při použiti HARDFLOOR kartáče se robot spustí při

nejvyššim výkonu. Výkon dále nelze měnit.

9 CARPET kartáč 1x
10 PET kartáč 1x
11 Kryt hlavního kartáče 1x vhodný pro

HÁRDFLOOR a PET kartáč

12 Kryt hlavního kartáče s ocelovým drátem
1x (vhodný pro CARPET kartáč)
13 Závěsný zásobník na vodu 1x

4
2

4

5

8

3

•

KLÍČOVÉ FUNKCE

Úklid / zapnutí a vypnutí

• Krätkým stisknutím spustíte nebo pozastavite úklid.
• Dlouhým stisknutím na dobu 3 s přístroj zapnete či vypnete.
• Dlouhým stisknutím na dobu 15 s přístroj nuceně vypnete za neobvyklých okolnosti.

Dobíjení / lokální úklid

• Krátkým stisknutim zahájite dobijení či pozastavení.
• Dlouhým stisknutím zahájite lokální úklid.

Kontrolka

• Tyrkysová: Normalní provoz nebo nabijeni.
• Červená: Abnormální stav nebo vybitý akumulator.
• Světle modrá: Přístroj není připojen k sítí.

Reset WiFi

- Stiskněte současně obě tlačítka na 3 s.

INSTALACE

1. Připojte napájecí kabel a přebytečnou dělku kabelu uložte do prostoru pro kabel.

2. Položte dokovaci stanici ke stěně a zapojte napájení.

Poznámka:

• Zajistéte prostor n velikosti min. 0,5 m po obou

stranách dokovací stanice a min. 1,5 m před stanici.

- Pokud je napájecí kabel napnutý svisle k zerni, může dojit k tomu, že jej přístroj vytáhne a v důsledku toho může být dokovací stanice vypnuta.

- Kontrolka nabijeni je v normalním stavu při zapnutí rozsvícena. Po nabití spotřebiče kontrolka stále svítí.

3. Dokovací stanici libovolně neposouvejte a nevystavuite ji prímému slunečnímu záření.

Poznámka: Prímé sluneční světlo bude rušit signál dokovaci stanice, a proto se prístroj nemusi do dokovaci stanice správně vrátit.

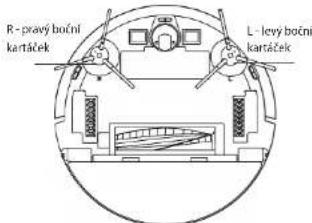

4. Instalace bočního kartáčku

Ujistěte se, že označení levého bočního kartáčku (L) a pravého bočního kartáčku (R) odpovídá označení L a R na spodním krytu. Zatlačte boční kartáčky L a R, dokud neuslyšíte zvuk „zaklapnutí”.

1. Uvedení do provozu a nabijení Robota zapnete dlouhým stisknutim tlačitka 🌐. Pokud je kontrolka napájení normalné zapnutá, nabijte robota v dokovací stanici.

Poznámka: Pokud nelze přístroj spustit z důvodu slabého akumulátoru, nabijte jej v dokovaci stanici a přístroj se spustí automaticky. Přístroj může normálné pracovat pouze pokud je úroveň akumulátoru ≥15 %.

6. Připojení mobilní aplikace (tento krok můžete přeskočit)

Přečtěte si pokyny k připojení Wi-Fi a připojte mobilní aplikaci.

7. Zahájení úklidu

Po zapnutí robota krátce stiskněte tlačítko na robotu nebo zahajte úklid pomocí mobilní aplikace (během používání můžete přístroj pozastavit stisknutím libovolného tlačítka).

Poznámka:

• Robota určeného k zametáni nelze použit k odstraněni tekutin.
• Pokud je úroveň nabití akumulátoru nižší než 15 %, nemůže přístroj pracovat. V takovém případě jej dobijte.
• Pokud je úroveň nabiti akumulátoru nižši než 15 %, prístroj se automaticky vrátí do dokovací stanice.
• Pred použitím odstraňte různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče přístroj zachyti.
• Při provozu nikdy nepřenášejte robota ručně. Vždy používejte pouze manuální ovládání určené k používáni robota.

8. Instalace modulu pro vytíráni

a) Instalace textilie na vytirání: textilii na vytirání přilepte rovně ke dnu zásobníku na vodu.

závěsný zásobník na vodu

Poznámka: Textilii na vytíráni po použití vyčistěte, abyste jej udrželi v dobrém stavu.

b) Naplňte zásobník na vodu: kryt otevřete a naplňte vodou.

Závěsný zásobník na vodu

CZ

concept

concept

CZ

c) Nainstalujte modul:

Zatlačte modul vodorovně podél zadní části robota. Modul je nainstalován na místě, jakmile uslyšite zvuk „zaklapnutí”.

9. Vyjmutí modulu pro vytirání

Jakmile robot dokonči svou práci, stiskněte západky na obou stranách, vyjměte modul pro vytírání směrem dozadu, vyprázdněte vodu ze zásobniku na vodu a vyčistěte textilii (během čistěni robotem nepohybujte ani jej nepřevracejte).

Závěsný zásobník na vodu

10. Pokyny pro použití modulu pro vytirání

• Modul pro vytirani nepouživejte, pokud ho nemáte pod dohledem.
• Ž důvodu bezpečnosti se ujistěte, že je modul pro vytirání vyjmut při nabijení nebo když jej nepouživáte.
• Nepokoušejte se vytirat koberec.
• Pro dosažení lepšího účinku vytirání by měl být modul pro vytirání použit po trojím zametení či vysátí podlahy.
• Chcete-li doplnit vodu nebu vyčistit textilii pri činnosti pristroje, pozastavte jej, vyjměte a znovu vložte modul pro vytíráni podle kroků 8 a 9. Nepřesunujte ani nepřevracejte pristroj, aby nedoslo k chybě pri určování polohy a ke ztrátě mapy.
  • Pro zlepšení účinnosti vytíráni doporucujeme pred zahájenim vytíráni namocit textilii na vytíráni.
• Funkce vytirání je u přístroje určena k setření a napomáhá hloubkovému čistění. Nemůže vsak účinně odstranit pevně ulpělé nečistoty a nahradit tak lidskou silu.
• Do nádobky na vodu lze použit pouze destilovanou, demineralizovanou nebo vodu z filtrovací konvice.

POUŽITÍ

ZAPNUTÍ/VYPNUTÍ

Dlouze stiskněte tlačitko Čha dobu 3 s, kontrolka se rozsvítí a přístroj se spusti.

Dlouze stiskněte tlačitko Ča dobu 3 s, když je přístroj v pohotovostním režimu, kontrolka zabliká červeně a přístroj se vypne.

POZNÁMKA: Přístroj nelze vypnout, když je právě nabíjen.

ÚKLID/POZASTAVENÍ

Po spuštění přístroje krátce stiskněte tlačitko ☉ na přístrojí nebo přístroj spustře pomoci mobilní aplikace (stisknutím kteréhokoli tlačitka jej můžete pozastavit).

Poznámka:

- Roboticky vysavač nelze použit k odstranění tekutin.

• Pokud je úroveň nabiti akumulátoru nižši než 15 %, nemůže přístroj pracovat. V takovém případě jej dobijte.
• Pokud je úroveň nabití akumulátoru nižší než 15 %, přístroj se automaticky vrátí do dokovací stanice.
• Pred použitim odstrante různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste predešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče robot zachytl.

NABÚENÍ

Automatický režim: Po práci se přístroj automaticky vrátí do dokovací stanice. Dolte k vysátí nečistot ze zásobníku. Poté se robot jede nabliet.
Ruční režim: V pozastaveném stavu krátkým stisknutím tlačitka zahajite nabijení nebo můžete přístroj nabíjet ovládáním pomoci mobilní aplikace. Kontrolka bliká, jakmile je přístroj nabíty.
Poznámka: Pokud přístroj nenajde dokovaci stanici, automaticky se vráti do původni polohy. V takovém případě vložte přístroj zpět do dokovací stanice ručné.

KOMPLETNÍ AUTOMATICKÝ ÚKLID

Jakmile je robot zapnutý, provede prohledání a vygeneruje mapu a inteligentně si ji rozdělí na oblasti. Poté oblasti jednu po druhě řadně, účinně a důkladně zamete poděl stěny a naplánuje cestu úklidu v obloucích / ve tvaru S. Po úklidu se robot automaticky vráti do nabíjecí základny.
Poznámka: Pří úklidu robotem libovolně a často nehybejte. Po přesunuti umístěte robota do původního mista. Jakmile se znovu spusti, pokusi se sám zaujmout polohu. Po úspěšném zaujeti polohy bude následovat naplánovanou cestu a pokračovat v práci. Pokud se zaujeti polohy nepodaří, zruší robot předchozí úkol, vytvoři si mapu a provede úklid znovu. I když nenajde nabljeci základnu.

LOKÁLNÍ TURBO ÚKLID

Když mistni oblast potřebuje pečlivější úklid, urci uživatel v aplikaci na mapě oblast o velikosti 1,5m x 1,5m, kterou chce uklidit. Přístroj automaticky přejede do této oblasti a zaćne uklizet. Přístroj uklidi oblast 2x s TURBO saci silou.

LOKÁLNÍ ÚKLID

Pokud robota nemůžete ovládat pomocí mobilni aplikace, přesuňte robota ručně na místo, které chcete uklidit. Stiskněte tlačitko na dobu 3 sekund a robot provede

dvojí úkild v oblasti 1,8 x 1,8 m se středem ve své startovní poloze.

ZÓNOVÝ ÚKLID

Pomoci mobilní aplikace nastavte velikost a umístění oblasti, kterou chcete uklidit. Můžete nastavit maximálné 15 oblastí. Robot bude uklízet v oblastech, které jste mu nastavili.

ÚKLID MÍSTNOSTÍ

Pomoci mobilní aplikace vyberte místnosti, které chcete uklidit.

ZAKÁZANÁ ZÓNA

Pomoci mobilní aplikace nastavte jednu nebo více zakázaných oblastí. Robot nebude v těchto zakázaných oblastech uklizet a bude uklizet v ostatních.
Poznámka: Do zakázané oblasti se robot může dostat kvůlí chybě polohování, chybě senzorů či z jiných důvodů.

• Trvale uzavřená zóna může být zneplatněna kvůl velké změně polohy nabíjecí základny a nábytku. Proto se snažte během úklidu s robotem nepohybovat ani mu jiným způsobem nezasahujte do práce.
• Trvale zakázaná oblast bude zrušena, jakmile dojde k obnovení mapy.

PLÁNOVÁNÍ ÚKLIDU

Pevně danou dobu úklidu lze nastavit pomoci mobilni aplikace. Přístroj začne automaticky uklizet ve stanovenou dobu a po dokončení se vrátí do dokovací stanice.

RESET WIFI

Pokud se nelze mobilním telefonem k přístroji připojit z důvodu změny konfigurace routeru a hesla nebo z jiných důvodů, stiskněte současně tlačitko ⏻ a tlačitko ūna dobu 3 s, dokud se neozve hlasová výzva „WiFi lost, please follow app instruction for reconnection” (Signál WiFi ztracen. Pro opětovné připojení postupujte podle pokynů v aplikaci) a kontrolka se nerozsviti modrofialovou barvou a nebude pomalu bilikat.

TICHÝ REŽIM

Hlasová hlášení robota a naplánovany úklid budou behem nastaveného času potlačeny (neaktivní).

CARPET TURBO

Při detekci koberce dojde k automatickému nárůstu saci sily na nejvyšší stupeň. UPOZORNĚNÍ - koberec je správně detekován pouze s Carpet kartáčem. Nepoužívejte na vysávání koberců Hardfloor kartáč.

Saci výkon můžete vypnout nebo nastavit pomoci mobilní aplikace nebo dálkového ovládání.
HARDFLOOR kartáč sám detekuje nečistoty a voli vhodnou sací silu.
Při detekci koberce dojde k automatickému nárůstu saci

sily na nejvyšší stupeň. UPOZORNĚNÍ - koberec je správně detekován pouze s Carpet kartáčem.

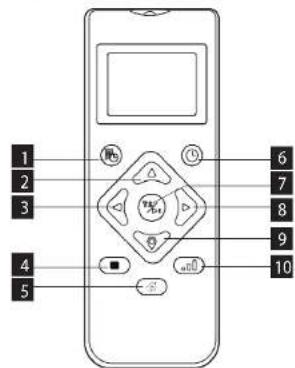

POUŽITI DÁLKOVEHO OVLÁDÁNÍ

1. Plánování úklidu
2. Pohyb vpled
3. Otnčeni vlevo
4. Lokální TURBO úklid
5. Zahájení/pozastavení nabíjení
6. Nastavení času
7. Úklid/pauza
8. Otočení vpravo
9. Najit robota
10. Nastavení sacího výkonu / průtoku vody

1 2 3 4 5 6 7 8 9 10

Poznámka: Chcete-li zajistit, aby byla všechna správná nastavení účinná, musite dálkové ovládání nasměrovat na přední čast robotického vysavače, a to z dostatečné blizkosti.

Nastaveni času

1. Stisknutím tlačitka 📋 na dálkovém ovladači vstoupite do nastavení času, na LCD displeji bliká symbol pro neděli.
2. Stisknutim levého a pravého tlacitka vyberte den v týdnu a stisknutim tlacitka potvrdte, pak se LCD displej automaticky přepne na nastaveni hodin.
3. Stisknutím tlačitek nahoru a dolů nastavte hodinu

8

9

CZ

concept

concept

CZ

a stisknutim tlačitek vlevo a vpravo přejděte na nastavení minut.

1. Poté, co nastavíte aktuální čas, nasměrujte dálkový ovladač na přední část robotického vysavače a stiskněte tlačitko pro potvržení všech nastavení času. Pokud tak neučinite, bude vaše nastavení neplatné.
2. Tim dokončite nastaveni času pro dálkové ovládání i robotický vysavač.

Plán úklidu

1. Stisknutím tlačítka na dálkovém ovladači vstoupíte do funkce nastavení plánu, na LCD displeji bude blikat symbol pro neděli.
2. Stisknutím levého a pravého tlačítka vyberte den v týdnu a stisknutím tlačítka potvrdte, pak se LCD displej automaticky přepne na nastavení hodin.
3. Stisknutím tlačítek nahoru a dolů nastavte hodinu a stisknutím tlačítek vlevo a vpravo přejděte na nastavení minut. Poté nasměrujte dálkový ovladač na přední část vysavače robota a stisknutím tlačitka potvrďte toto nastavení plánu pro robotický vysavač.
4. Po dokončení jednoho nastavení plánu přejde dálkový ovladač automaticky na další nastavení plánu. Pokud nechcete pokračovat v nastavování, stiskněte tlačitko pro ukončení nebo počkejte 10 s, nez se nastavení ukončí automaticky.
5. Tim dokončíte nastavení času pro dálkové ovládání i robotický vysavač.

Zrušení plánu úklidu

1. Stiskněte tlačitko na dálkovém ovladači, na LCD displeji bude blikat symbol pro neděli a zobrazí se symboly pro dny v týdnu, které jste naplánovali.
2. Stisknutim levého a pravého tlacitka vyberte den v týdnu, který jste naplánovali, a dlouhým stisknutim tlacitka 3 s tento plán zrušte. Můžete také vybrat další naplánovaný den, který chcete zrušit, nebo stiskněte tlacitko ukončení nebo počkejte 10 s, než se nastavení ukončí automaticky.

KAŽDODENNÍ ÚDRŽBA

Hlavní kartáč (pravidelně čistěte)

1. Otočte pristroj a sliskněte západku na krytu hlavního kartáče, abyste jej mohli vytáhnout.
2. Odstraňte prach z vnitřního prostoru a z vnitřku hlavního kartáče pomoci malého kartáčku a hlavní kartáč očistěte.
3. Znovu sestavte hlavní kartáč a pevně zatlačte na kryt, aby západka zaklapla na misto.

Zípadka Hlavní kartéč

Boční kartáček (pravidelně čistěte)

1. Otočte přístroj a vytáhněte boční kartáček směrem nahoru.
2. Odstrante vlasy a necistoty a bočni kartáček namontujte zoët.
3. Ujistěte se, že levý boční kartáček (L) a pravý boční kartáček (R) odpovídají symbolům L a R na spodním krytu. Zatlacením na boční kartáčky L a R je znovu nalinstalulte.
   Poznámka: Bočni kartáčky vyměňte každých 3 až 6 měsíců, abyste zajistili jejich čistící účinek.

R - pravy boční kartáček L - levý boční kartáček

Nádobka na prach a mřížka filtru (pravidelné čistěte)

1. Stiskněte tlačitko a nádobku na prach vytáhněte směrem dozadu.
2. Nádobku na prach otevřete a vycistěte.

Čištění mřížky filtru (pravidelné čistěte)

1. Po dlouhodobém použivání vyjměte mřížku filtru, pěnový filtr a HEPA filtr.
2. Vycistéte vyjmutou mřížku filtru. Pěnový filtr a HEPA filtr opláchněte pod vodou.
3. Jednotlivé dily utřete a nechte volné uschnout.
4. Po oschnuti je postupně nainstalujte ve správném pořadí mřížka - pěnový filtr - HEPA filtr.

Filtracni můžka (hrubý filtr) Tlačtko Kryč filtru Pěnový filtr HEPA filtr

Poznámka:

• Mřížku filtru opláchněte čistou vodou a nepřídávejte žádný čisticí prostředek.
• Nečistěte mřížku filtru štětcem či prsty.
• Mřížku filtru nechte oschnout na vzduchu po dobu nejméně 24 hodin.
• Mřížku filtru vyměňte každých 3 až 6 měsiců.

Čistění filtru (pravidelné čistěte)

Modul pro vytírání (čistěte po každém použití)

1. Odstrańte textilii, vylijte vodu ze zásobniku na vodu.
2. Vyčistěte textilii, vysušte zásobník na vodu i textilii.

Senzory (pravidelné čistěte)

Senzory vyčistěte měkkou textilií následujicim způsobem: 1. Očistěte senzory poděl stěny vpravo.
2. Tri senzory proti pádu ve spodní částí přístroje.
3. Infračervené antikolizni čidlo v predni časti pristroje.
4. Chranič před úrazem elektrickým proudem a kontakty pro dokovaci stanici ve spodní části přístroje (během čistěni přístroj vypněte).
5. Oblast pro prénos signálu dokovací stanice.

Senzor proti pádu Nabijeci kontakt TOF senzor

LDS leserový dálkomérs Antikolizní senzor pro redarové čidlo Antikolizní senzor infračervený senzor dobříjení blast vysťání signálu red kontakty

Akumulátor

• Přístroj je vybaven vysoce výkonnými lithiumiontovými akumulátory. Chcete-li zachovat výkon akumulátoru, udržujte pri každodenním používání přístroj nability.
• Pokud je přístroj dlouhou dobu nepoužívaný, vypněte jej a řádné uložte. Nabijte jej alespoň každě 3 měsice, abyste předesli poškození akumulatorů v důsledku nadměrného vybití.

Aktualizace firmwaru

Firmware aktualizujte pomoci mobilní aplikace. Pokud je zjistěn nový firmware, provedte aktualizaci podle výzvy. Pri aktualizaci firmwaru by měla být úroveň akumulátoru ≥50 %, proto by měl být přístroj umistěn v dokovací stanici.

BĚŽNÉ PROBLÉMY

Problém Rešení
Robota nelze spustit	V prípadě nizkého stavu akumulátoru umistěte robota do dokovací stanice a vyrovnejte podle kontaktů desky, prístroj se automaticky spustí (pokud je robot zcela vypnutý, může se po chvili nabljení automaticky spustít).Nepouživejte prístroj, pokud je teplota prostředí nižší než 0 °C nebo vyšší než 50 °C.Použivejte jej plí teplotě 0-40 °C.
Robota není možné nabit	Présuňte robota mimo stanici, zkontrolujte, zda se rozsviti kontrolka dokovací stanice a zkontrolujte, zda jsou oba konce napájecího adaptéru dokovací stanice správně připojeny.V pípadě špatného kontaktu vyčistěte kontaktní plošky dokovací stanice a nabíjecí kontakty na robotu nebo otočte boční kartáček na stranu.
Robota není možné dobit	Robot je přilis daleko od dokovací stanice, umistěte jej do blizkosti dokovací stanice a zkuste to znovu.
Abnormální chování	Restartujte robota, restart se provádí podržením tlačitkem zapnutí a dobijení po dobu 10–15s, spotřebič se červeně rozbliká a následně vypne, po 30s lze spotřebič znovu zapnout.
Při použití se ozývá neobvyklý hluk	Hlavní kartáč, boční kartáček nebo kolečko mohou byt obaleny cizími předměty, vypněte robota a cizi předměty odstraňte.
Snížuje se schopnost čistění nebo z přístroje vypadává prach	Nádobka na prach je plná. Vyčistěte ji.Mřížka filtru je zanesená. Vyčistěte ji nebo vyměňte.Hlavní kartáč je obalen cizími předměty, vyčistěte jej.
WiFi nelze připojit	Je špatný signál WiFi. Zkontrolujte, zda je k dispozici správné pokrytí signálem WIFI.WIFI je připojeno neobvyklým způsobem. Resetujte WiFi, stáhněte si nejnovější aplikaci a zkuste se znovu připojit.Heslo je zadáno nesprávně.Je k dispozici router pro frekvenční pásmo 5G, robotický vysavač je vybaven pouze pro frekvenční pásmo 2,4G.
Plánovaný úklid neproběhí	V prípadě nizké úrovně nabíti akumulátoru lze plánovaný úklid zahájit pouze tehdy,je-li úroveň nabíti akumulátoru nejměně 30 %.
Spot/ebovává robot energii, pokud je vždy umistěn na dokovací stanici?	Robot spotřebovává malé množství energie, pokud je trvale umistěn v dokovací stanici,a to umožňuje nejlepší výkon akumulátoru.
Je třeba robota napoprvé nabíjet třikrát po dobu 16 hadin?	Lithiový akumulátor lze použit ihned po nabíti a nemá paměťový efekt.

ŘEŠENÍ PROBLÉMŮ

Zvukové hlášení Rešení
Error 1: Oh dear! I cannot find the dust collector Úklid byl spuštěn po vyjmuti nádobky na prach.
Error 2: Please check if the radar on top has been covered or blocked	Horní senzor je zakrytý nebo je umístěn v otevřeném prostoru (v oblasti 6x6 m ́ není žádná překázka).
Error 3: Please place me in a new location and try again Seberte robota nebo jej zvedněte do vzduchu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Senzor proti pádu je zakrytý nebo je umístěn ve výšce.
Error 5: Please scrub the front sensor, and restart me from a new location	Infračervený antikolizní senzor je znečistěný nebo zakrytý.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Senzor stény je znečistěný nebo zakrytý.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Radarový antikolizní senzor je znečistěný nebo zakrytý.
Error 8: Please check if the bumper has been blocked in some way	Senzor hran nebo antikolizní senzor je zaseknutý.
Error 9: Master, please clean the dust container and filter	Nádobka na prach je plná nebo je potřeba vyměnit mířížku filtru.
Error 10: Dust container has been removed, please clean the container and filter	Po signalizaci poruchy 9 uživatel vyjmul nádobku na prach a tim se spustí porucha 10.
Error 11: I'm stuck, please help me!	Robot se někde zasekl.
Error 12: Please place me correctly!	Robot je nakloněn.
Error 13: Please check if my wheels have become blocked somewhere	Hnaci kolečko je zaseknuté nebo zamotané.
Error 14: Please check if the main brush has become stuck	Hlavní kartáč je zamotaný nebo zaseknutý.
Error 15: Please check if the side brushes have become stuck	Boční kartáček je zamotaný nebo zaseknutý.
Error 16: What's going on? Where is the docking station?	Dokovací stanice nebyla nalezena nebo není zapojena.
Error 17: Oh dear! Program error, please restart me	Abnormální stav způsobený neznámým selháním, restartujte robota.
Error 18: Error encountered initiating shutdown	Robot upozorní uživatele a automaticky se vypne nebo se dobije.
Error 19: Low battery, please recharge	Kólyž je úroveň nabiti akumulátoru příliš nízká, robot není na dokovací stanici a spustí se úklid (úroveň nabiti akumulátoru je nižší než 10 %).
Error 20: To shut me down, please place me away from the docking station	Při nabijeni na dokovací stanici byl robot vypnut.

CZ

concept

concept

CZ

BEZDRÁTOVÉ SPOJENÍ A KOMPATIBILITA

• Společnost Jindřich Valenta - CONCEPT nemůže být žadným způsobem zodpovědná za jakékoliv náhodné, nepřímé nebo následné škody, ani za ztráty dat či ztráty způsobené únikem informací během komunikace prostřednictvim bezdrátových technologii.
  • Uspěsnou bezdrátovou komunikací nelze 100% zaručit u všech Smart zařízení a Wifi sití (routerů). Vzhledem k rozmanitosti přístroju na trhu mouho nastat případy, kdy charakter či specifikace daného Smart zařízení či Wifi sitě (routeru) znemožňuje připojení, případně ne nějakým způsobem narušeno. Uspěsnost bezdrátové komunikace prostřednictivim Wifi sití dále také ovlivňuje řada faktoru včetně hardwarové a software koňligurace. Spojení mezi robotem a vaší Wifi sití může byt také negativně ovlivněno okolními Wifi sitěmi, i které mohou byt naláděny na stejný kanál a tim narušovat spojení (např. na sídlíštich, v bytových domech atp.). Tyto skutečnosti nejsou důvodem k reklamací spot/ebiče.
• Aplikace je vlastněna a provozována třetím subjektem (dále jen „Subjekt“) odlíšným od společnosti Jindřich Valenta - CONCEPT (dále jen „Prodejce“). Subjektu nejsou ze strany Prodejce předavány žadné osobní údaje. Při registraci do aplikace předává zákazník osobní údaje přímo Subjektu, který se stává správcem osobních údajů. Aplikace a s tím spojena ochrana osobních údajů se řídí pravidlý Subjektu.

Kompatibilita:

Operační systém smart zařízení - Android 5.0 a vyšší

- IOS 9.0 a vyšši

With sit -2,4 GHz

- zabezpečeni WPA1 a WPA2 (doporučeno WPA2)

UPOZORNÉNÍ: Zařízení nelze provozovat na Wifi sitích zabezpečených protokolem IEEE 802.1X (zpravidla firemní Wifi sitě).

OVLÁDÁNÍ POMOCÍ APLIKACE

Dříve než bude možné ovládat zařízení přes aplikaci, je nutné spojit ho s vašim telefonem a umožnit mu přístup do vaši WiFi sitě.

Doporučená vzdálenost při nastavení: méné než 4 metry

Ujistěte se, že robotický vysavač, router a váš mobilní telefon jsou blízko sebe, tak aby mohlo proběhnout bezproblémové spárování.

Stažení, instalace aplikace a spárování zařízení

Pozn. Párování vysavače provádějte s nabitým akumulátorem, nebo primo s vysavačem umistěným v nabíjecí stanici.

1. Naskenujte QR kód niže (obr. 1) nebo vyhledejte aplikaci „Concept Home” na Google Play nebo App Store a aplikaci si stáhněte do mobilniho telefonu.
2. Pokud již máte Concept Home, oteviřete aplikaci, prihlaste se a pokračujte na pokyny pro spárování.
3. Pred zahajenim pripojeni aplikace k zařizení se ujistěte, že na spotřebici blikaji obě tlacitka.
4. Poté v aplikaci stiskněte – nebo prídat zařizení.
5. Zobrazi se seznam spotřebičů, vyberte ze seznamu.
6. Vyplnte vaši wifi sit'a heslo nebo se vám automaticky doplni.
7. Stiskněte tlacitko další a v pravém horním rohu stiskněte nápis "EZ Mode".
8. Zvolte možnost režim AP a poté potvrdte, že spotřebič bliká a stiskněte další.
9. Přejděte do nastavení wifi ve vašem mobilnim zařizení a připojte se k wifi SmarLife-xxx a počkejte než se připoji.
10. Poté se vraťte do aplikace a pocketje než se vám spotřebič spáruje. Po dokončení párování můžete začit ovládat spotřebič pomoci mobilní aplikace.

obr.1

obr.2

obr. 3

obr. 4

obr. 5

obr. 6

obr.7

obr. 8

obr. 9

obr. 10

obr.11

obr. 12

obr.13

obr. 14

Upozornění při potížích s párováním

- Oveřte správnost zadaného hesla vaší WiFi site.

- Zařízení podporuje pouze WiFi sitě 2,4 GHz.

• Router je zahlcen připojením mnoha jiných zařízení (zejměna na sidlištích nebo velké koncentrace připojených Smart zařízení). Pro stabilní provoz je nutné, aby Wifi signál dosahoval do mist zamyšleného použivání vysavače a byl zároveň dostatečně silný.
• restartujte vysavać i smart zařizení a proces zopakujte;
• pokud je to možně, vyzkoušejte i restart samotného Wifi routeru;
• Obsahuje-li vaše smart zařízení systém Android 6.0 a vyšší, je nutné mít zapnutou funkci zjištování polohy.
• Jakmile vysavač spárujete s vaším smart zařízením prostřednictvím aplikace „Concept Home“, tak nepohybujte
  s dokovaci stanici a ani ji nepřemístujte. Vysavač použivá nabijecí stanici jako orientační bod v mapě.
• Přemístěním dokovací stanice riskujete ztrátu vygenerované mapy včetně zvolených zón úklídu a zakázaných zón! Vysavač si vytvoři novou mapu, kterou přepíše mapu původni.

14

concept

concept

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musi prověst kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebíce může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zarizenich (WEEE). Symbol na výrobku nebo jeho balení udáva, že tento výrobek nepatri do domácilo odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Jazitěžním správné likvidace tohtoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidske zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohtoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohtoto výrobku zjistite u píslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupli.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikaci se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

POĐAKOVANIE

Pozorne skontrolujte, či ste vybalili všetko dodávané príslušenstvo, odporůčame vám nechat'si počas záručnej lehoty originálnu papierovů škatulu, uživatelský manuál a baliaci materiál

POPIS VÝROBKU

1. Antikolízny senzor
   2 Infračervený senzor dobijania
   3 Senzor proti pádu
   4 Nabíjací kontakt
   5 Univerzálné koliesko
   6 Bočná kefka

7 Kryt akumulátora

8 Hnacle kollesko

9 Hlavná kefa

2 Dialkové ovládanie 1x

3 Textilia na vytieranie 2x

4 HEPA filter + penový filter 3x

5 Adapter 1x

6 Čistiaca kefka 1x

7 L'avá a pravá kefka 2x

HARDFLOOR kefa 1x

UPOZORNENIE! nemožno použit na koberce, može

Závesný zásobník na vodu

Poznámka: Textiliu na vytieranie po použití vyčistite, aby ste ju udržali v dobrom stave.

b) Naplinte zásobnik na vodu; kryt otvorte a naplinte vodou.

Závesný zásobník na vodu

c) Nainštalujte modul:

Ked' robot dokonči svoju prácu, stlačte západky na oboch stranách, vyberte modul na vytleranie smerom dozadu, vyprázdnite vodu zo zásobníka na vodu a vyčistite textíliu (pri čistení robotom nepohybujte ani ho neprevracajte).

Závesný zásobník na vodu

Ked je robot zapnutý, prehládá a vygeneruje mapu a inteligentne si ju rozdeli na oblasti. Potom oblasti jednu po druhej riadne, účinne a dôkladne vyčisti pozdlž steny a naplănuje cestu čistenia v oblukoch / v tvare S. Po vělětěně v och autostatiknu něti do neběs výděkla ne
Výčisten sa robot automatický výti do nabjící základník. Poznámka: Pri čistení robotom ľubovolne a často nehybte. Po presunuti robot umiestnite na pôvodne miesto. Ked sa znova spusti, pokúsi sa sám zaujať polohu. Po úspešnom zaujati polohy bude sledovať naplánovanů cestu a pokračovat v práci. Ak sa zaujatie polohy nepodaní, robot zruši predoslú úlohu, vytvori si mapu a čistenie urobi znova. Aj ked nenajde nabijaciu základňu.

LOKÁLNE TURBO VYSÁVANIE

1. Stlačením tlačidla na dialkovom ovládači vstúpite

SK

concept

concept

SK

do nastavenia plánu, na LCD displeji bude blikat symbol pre nedelu.

Nádobu na prach a mriežku filtra (pravldelne čistite) 1. Stlačte tlačidlo a nádobu na prach vytiahnite smeron dozadu.

1. Nádobu na prach otvorte a vyčistite.

Čistenie mriežky filtra (pravidelne čistite)

Filtracná mležka (hrubý filter) Tlačíslo Kryt filtra Penový filter HEPA filter

Poznámka:

• Mriežku filtra opláchnite čistou vodou, nepridávajte žiadny čistlaci prostriedok.
• Mrieżku filtra nečistite stetcom ani prstami.
• Mrležku filtra nechajte oschnúť na vzduchu aspoň 24 hodín.

Modul na vytieranie (čistite po každom použiti)
1. Odstránte textiliu, vylejte vodu zo zásobníka na vodu.
2. Vyčistite textiliu, vysušte zásobnik na vodu aj textiliu.

Senzory (pravidelne čistite)

Senzor proti pádu Nabiljací kontakt TOF senzer

Operačný systém smart zariadení - Android 5.0 a vyšší

- IOS 9.0 a vyšši

Wifi siet - 2,4 GHz

- zabezpečenie WPA1 a WPA2 (odporučane WPA2)
