INSTRUKCJA OBSŁUGI LFP816K ELECTROLUX

PL Instrukcja obsługi | Okap kuchenny 107

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI...... 107
2. OPIS URZADZENIA....107
3. CODZIENNA EKSPLOATACJA....108
4. KONSERWACJA I CZYSZCZENIE....110
5. OCHRONA ŚRODOWISKA.... 111

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI

OSTRZEŻENIE!

Informacje dotyczące bezpieczeństwa i instalacji są zawarte w odrębnej broszurze „Instrukcja instalacji”. Przed przystąpieniem do użytkowania lub konserwacji urządzenia należy uważnie zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

2. OPIS URZĄDZENIA

2.1 Widok panelu sterowania

① 1 2 3 1 4 7 10

Funkcja Opis

1 Wł. / Wył. Włączenie i wyłączenie okapu.

2 Pierwszy bieg Włączenie pierwszej prędkości wentylatora.

	Funkcja Opis
3	Drugi bieg Włączenie drugiej prędkości wentylatora.
4	Trzeci bieg Włączenie trzeciej prędkości wentylatora.
5	Maksymalna prędkość Wentylator przełącza się na maksymalną prędkość. Po 8 minutach urządzenie powraca do poprzedniego ustawienia.
6	Breeze Okap pracuje z minimalną prędkością. Po 60 minutach urządzenie wyłącza się.
7	Hob ^2 Hood Wskaźnik funkcji sterowania okapem z poziomu płyty grzejnej
8	Powiadomienie o obsłudze filtra Przypomina o wymianie lub oczyszczeniu filtra węglowego oraz oczyszczeniu filtra przeciwtłuszczowego.
9	Temperatura barwowa oświetlenia Zmienia temperaturę barwową oświetlenia.
10	Lampa Włącza i wyłącza oświetlenie. Zmienia intensywność oświetlenia.

3. CODZIENNA EKSPLOATACJA

3.1 Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli.

1 Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.

2 Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.

3 Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.

Gotowanie i smażenie dużych porcji potraw bez pokrywki, dużo pary.

pieczenia bez hałasu. Funkcja wyłącza się automatycznie po 60 minutach. Stosować wyłącznie po gotowaniu.

i

Zaleca się pozostawienie pracującego okapu na około 15 minut przed i po gotowaniu.

Włączanie urządzenia

Obstuga :

1. Wysunąć szufladę okapu, aby włączyć panel sterowania.

Następnie można korzystać z jego funkcji.

1. Aby włączyć funkcję, należy dotknąć odpowiedni symbol.

i

Jeśli nie ustawi się biegu wentylatora w ciągu minuty od włączenia okapu panel sterowania wyłączy się. Aby włączyć go ponownie, należy dotknąć symbol ①

Wyłączanie urządzenia

Aby wyłączyć urządzenie, należy ponownie dotknąć symbol lub zamknąć szufladę okapu.

i

Po zamknięciu szuflady ostatnie ustawienie biegu wentylatora zostanie zapisane. Po ponownym wysunięciu szuflady okap będzie pracował z ostatnio wybranym biegiem wentylatora.

Perfect Illumination - Oświetlenie

Oświetlenie okapu działa niezależnie od jego innych funkcji.

Włączanie i wyłączanie oświetlenia

Aby oświetlić powierzchnię gotowania, należy dotknąć symbolu Ponownie dotknąć symbol, aby zmienić intensywność oświetlenia w następującej kolejności: maksymalna, średnia, niska, wyłączone.

Aby wyłączyć oświetlenie, należy dotknąć symbol i przytrzymać dotyk przez 3 sekundy. Zamknięcie szuflady nie ma wpływu na oświetlenie okapu.

Ustawianie temperatury barwowej oświetlenia

Okap zapamiętuje ostatnie ustawienie temperatury barwowej oświetlenia.

Temperaturę barwową oświetlenia można ustawić na dwa sposoby:

1. Dotknąć symbol, aby zmienić temperaturę barwową od neutralnej, przez ciepłą do zimnej.
2. Dotknąć i przytrzymać symbol 📞, aby płynnie przechodzić między temperaturami barwowymi oświetlenia. Puścić po osiągnięciu żądanego ustawienia.

3.2 Hob2Hood®

Jest to funkcja łącząca płytę grzejną z okapem. Zarówno płyta grzejna, jak i okap są wyposażone w komunikator na podczerwień. Obroty wentylatora ustalane są na podstawie ustawienia trybu i temperatury najgorętszego naczynia na płycie grzejnej. Wentylatorem można też sterować ręcznie z płyty grzejnej. Funkcję tę można włączyć na panelu sterowania płyty grzejnej.

Gdy szuflada okapu jest zamknięta, funkcja Hob2Hood® włączy tylko oświetlenie okapu. Wentylator pozostanie wyłączony.

Gdy szuflada jest otworzona, funkcja ta włączy zarówno oświetlenie okapu, jak i wentylator.

Więcej informacji na temat korzystania z tej funkcji znajduje się w instrukcji obsługi płyty grzejnej.

3.3 Powiadomienie o obsłudze filtra

Alarm filtra przypomina o konieczności wymiany lub oczyszczenia filtra węglowego oraz oczyszczenia filtra przeciwtłuszczowego. Symbol miga regularnie przez 30 sekund, jeśli konieczne jest czyszczenie filtra przeciwtłuszczowego. Symbol miga dwa razy na sekundę przez 30 sekund, jeśli konieczna jest wymiana filtra węglowego.

Ta funkcja włącza się niezależnie po 40 godzinach pracy filtra przeciwtłuszczowego i 160 godzinach pracy filtra węglowego.

Patrz „Czyszczenie filtra przeciwtłuszczowego” w rozdziale „Konserwacja i czyszczenie”.

Patrz „Wymiana filtra węglowego” w rozdziale „Konserwacja i czyszczenie”.

Licznik funkcji dla filtra węglowego jest domyślnie wyłączony. Tryb recyrkulacji musi zostać włączony.

Aby włączyć lub wyłączyć licznik filtra węglowego:

1. Wyciągnąć szufladę pokrywy.

2. Upewnić się, że wentylator i oświetlenie są wyłączone.

3. Dotknąć i przytrzymać symbol przez 3 sekundy.

Funkcja jest włączona, gdy symbol ♗mignie jeden raz. Funkcja jest wyłączona, gdy symbol ♗mignie dwukrotnie.

Aby wyzerować licznik funkcji podczas okresu powiadamiania:

1. Wyciągnąć szufladę pokrywy.
2. Dotknąć i przytrzymać symbol przez 3 sekundy.

Po prawidłowym wyzerowaniu symbol przestanie migać.

4. KONSERWACJA I CZYSZCZENIE

4.1 Uwagi dotyczące czyszczenia

Środki czyszczące

Nie używać detergentów o właściwościach ściernych ani szczotek.

Czyścić powierzchnię urządzenia miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu.

Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć powierzchnię czystą ściereczką lub papierowym ręcznikiem.

Usunąć plamy za pomocą łagodnego detergentu.

Utrzymywanie okapu w czystości

aby zapobiec niszczeniu materiału powierzchniowego, urządzenie to należy czyścić co miesiąc.

Starannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Aby oczyścić filtry, gdy włączy się wezwanie do czyszczenia, postępuj zgodnie z tymi instrukcjami. Patrz rozdział „Codzienne użytkowanie”.

Filtr węglowy

Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwłuszczowego. Zapoznać się z ulotką dołączoną do tego akcesorium.

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy upewnić się, że na płycie grzewczej nie ma żadnych naczyń, a okap i płyta grzewcza są odłączone od zasilania.

4.2 Czyszczenie filtra przeciwtłuszczowego

Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

Czyszczenie filtra:

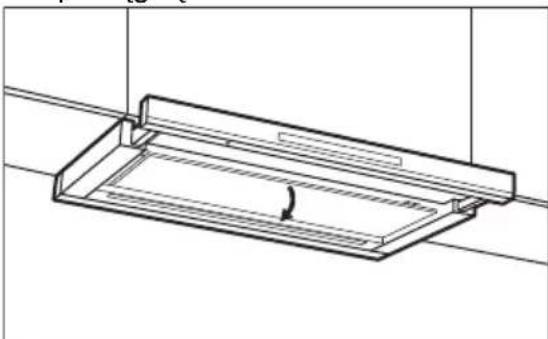

1. Aby otworzyć pokrywę, należy ją pociągnąć.

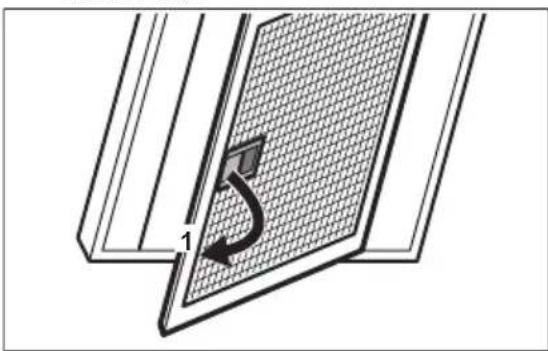

1. Pociągnąć za uchwyt na filtrze pod okapem i lekko odchylić przednią część filtra w dół.

1. Filtry przeciwtłuszczowe należy czyścić ręcznie gąbką z nieściernymi detergentami lub w zmywarce. Zalecamy ręczne czyszczenie filtrów przeciwtłuszczowych.

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

1. Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

4.3 Wymiana filtra węglowego – opcjonalnego 📞

W zależności od typu filtr może być lub nie może być regenerowany. Patrz ulotka dołączona do filtra.

Aby wymienić filtr, należy:

1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.

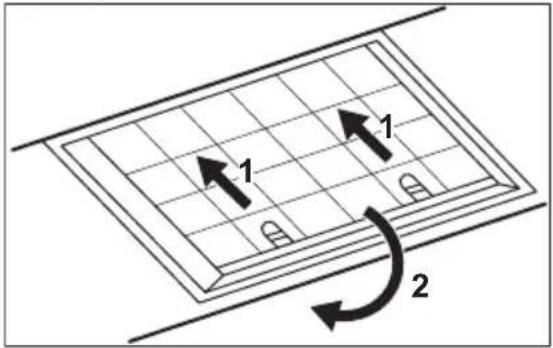

2. Pociągnąć uchwyty w kierunku dolnej części filtra.

1 1 2

5. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

1. Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.
2. W celu zamontowania nowego filtra należy wykonać czynności w następującej kolejności.

Patrz odrębna broszura „Instrukcja instalacji”.

4.4 Wymiana żarówki

Urządzenie jest wyposażone w źródło światła LED i oddzielne elementy sterujące (zasilacz LED). Te części może wymienić wyłącznie technik serwisu. W przypadku wystąpienia usterki patrz „Serwis” w rozdziale „Wskazówki dotyczące bezpieczeństwa”.

Nie wolno wyrzucać urządzeń oznaczonych symbolem hazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
