INSTRUKCJA OBSŁUGI CIE 3637 CANDY

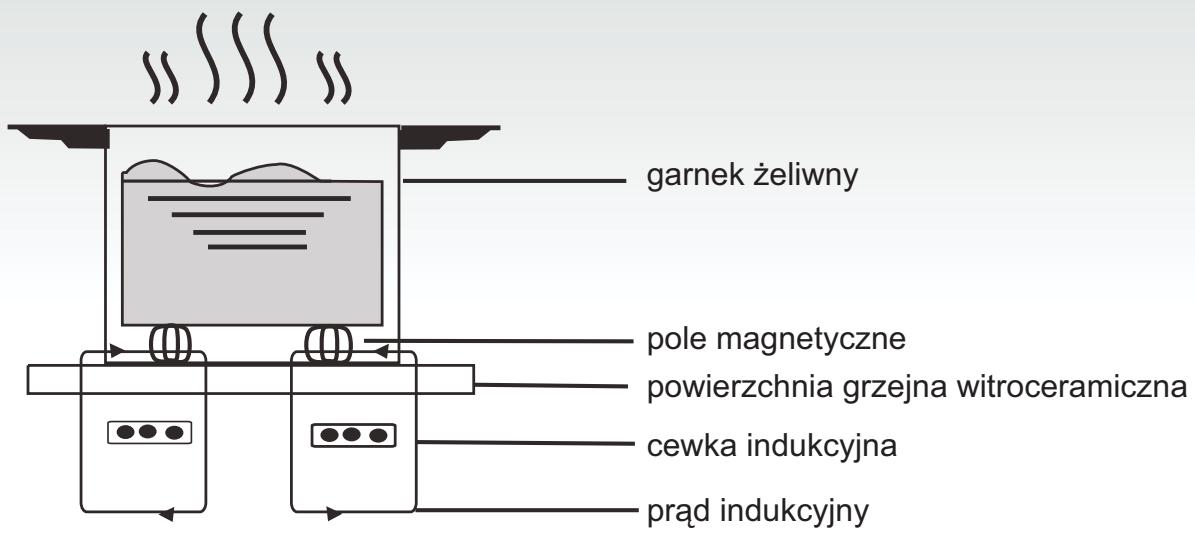

WstĊp DziĊki wielofunkcyjnemu i mikrokomputerowemu systemowi sterowania, indukcyjna páyta grzejna jest w stanie zadowoliü róĪne wymagania związane z gotowaniem z wykorzystaniem indukcji elektromagnetcznej. To wáaĞciwy wybór dla nowoczesnej rodziny. Wykonana ze specjalnych materiaáów páyta ta jest wyjątkowo áatwa w uĪyciu, wytrzymaáa i bezpieczna. Jak dziaáa Indukcyjna páyta grzejna skáada siĊ z cewki indukcyjnej, páyty wykonanej z materiaáu ferromagnetycznego oraz z systemu kontrolnego. Prąd elektryczny, przepáywając przez cewkĊ wytwarza silne pole elektromagnetyczne . Powoduje to powstawanie caáej serii fal, które wytwarzają ciepáo przekazywane nastĊpnie do garnka poprzez powierzchniĊ páyty grzejnej. garnek Īeliwny pole magnetyczne powierzchnia grzejna witroceramiczna cewka indukcyjna prąd indukcyjny

POLISH Szanowny Kliencie, pragniemy podziĊkowaü Ci za dokonany wybór indukcyjnej páyty grzejnej CANDY, produktu, który z pewnoĞcią zadowoli Twoje oczekiwania przez wiele lat. Przed rozpoczĊciem uĪywania urządzenia prosimy o uwaĪne zapoznanie siĊ z niniejszą instrukcją obsáugi oraz zachowanie jej w celu ewentualnej konsultacji w przyszáoĞci. BezpieczeĔstwo Instalacja Niniejsza páyta grzejna przeznaczona jest do uĪytku domowego. Staramy siĊ stale doskonaliü nasze produkty i dlatego zastrzegamy sobie prawo dokonywania zmian w przypadku ewentualnych postĊpów w technice. MontaĪ urządzenia

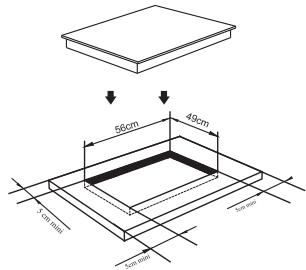

1. Wykonaü otwór na powierzchni mebli

zastosowując siĊ wymiarów przedstawionych rysunku. Dla poprawnej instalacji przewidziana musi byü równieĪ wolna przestrzeĔ wynosząca przynajmniej 5 cm wokóá páyty. NaleĪy upewniü siĊ, Īe gruboĞü blatu roboczego na którym zainstalowana zostaje páyta wynosi przynajmniej 30 mm. i Īe blat zostaá wykonany z materiaáów odpornych wysokie temperatury, które niedopuszczają do deformacji wskutek ciepáa pochodzącego z páyty grzejnej (rysunek 1). Zabezpieczenie przed przegrzaniem Czujnik kontroluje temperaturĊ wewnątrz pola grzewczego. JeĪeli temperatura przekracza dopuszczalny poziom bezpieczeĔstwa, powierzchnia pola grzewczego zostanie automatycznie wyáączona. Sygnalizacja przedmiotów na powierzchni grzewczej JeĪeli na páycie grzejnej zostanie ustawione naczynie o Ğrednicy mniejszej niĪ 80 mm., maáe przedmioty (takie jak noĪe, widelce, klucze) lub naczynie, które nie posiada dna magnetycznego (na przykáad aluminiowe), automatycznie wáączony zostanie sygnaá akustyczny na okres okoáo 1 minuty. JeĪeli problem nie zostanie rozwiązany, páyta grzejna przejdzie automatycznie na tryb stand-by. (rysunek 1) WskaĨnik ciepáa resztkowego Gdy uĪywanie pola grzewczego zostaje przedáuĪone w czasie moĪe dojĞü do pojawienia siĊ ciepáa resztkowego. Pojawiający siĊ na wyĞwietlaczu symbol “H” ostrzega aby nie dotykaü pola grzewczego.

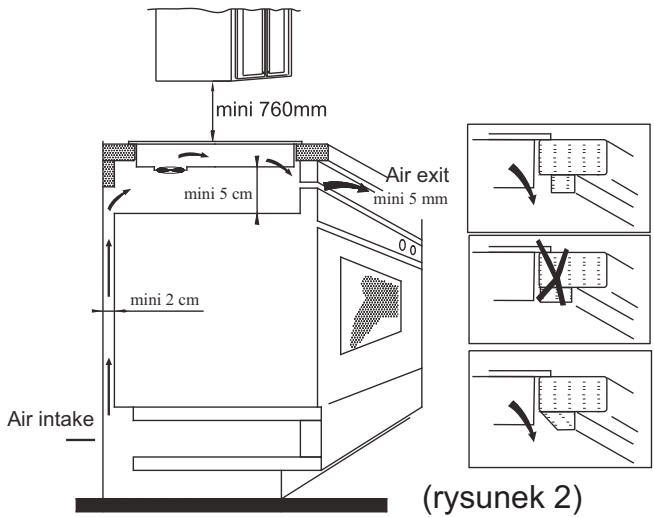

2. NaleĪy zawsze upewniü siĊ, Īe indukcyjna

páyta grzejna jest odpowiednio przymocowana do mebli oraz posiada wáaĞciwą wentylacjĊ. (otwory wlotu i wylotu powietrza nie są zablokowane) (rysunek 2). Zabezpieczenie poprzez samoczynne wyáączanie Samoczynne wyáączanie jest dodatkową funkcją zabezpieczającą indukcyjną páytĊ grzejną. Funkcja ta wáącza siĊ automatycznie w przypadku zapomnienia jej wyáączenia. Automatyczne wyáączanie powierzchni grzewczej zaleĪy od uĪywanego poziomu natĊĪenia, tak jak zostaáo to przedstawione w poniĪszej tabeli: Poziom natĊĪenia 1-3 Pole grzewcze wyáącza siĊ automatycznie po 8 godzinach 4-6 4 godzinach 7-9 2 godzinach

W momencie usuniĊcia naczynia z pola grzewczego, indukcyjna páyta grzewcza przestaje ogrzewaü i po sygnale akustycznym trwającym 1 minutĊ wyáącza siĊ. A_h _djWa[ (rysunek 2) Uwaga: pomiĊdzy páytą grzejną a ewentualnym elementem meblowym na górze musi byü pozostawiona wolna przestrzeĔ wynosząca co najmniej 760 mm. Uwaga: Osoby z rozrusznikiem serca mogą uĪywaü ten sprzĊt gospodarstwa domowego wyáącznie pod kontrolą lekarza prowadzącego.

Sprawdziü czy instalacja elektryczna zaopatrzona jest we wáaĞciwe uziemienie wedáug obowiązujących norm i przepisów prawnych. Uziemienie jest obowiązkowe. Producent nie ponosi Īadnej odpowiedzialnoĞci za ewentualne szkody wyrządzone osobom lub rzeczom, wynikáe z niezastosowania siĊ do tej normy. JeĪeli urządzenie nie posiada wtyczki naleĪy zainstalowaü na przewodzie znormalizowaną wtyczkĊ, która wáaĞciwa bĊdzie dla áadunku wskazanego na tabliczce znamionowej. W przypadku podáączenia staáego do sieci naleĪy zainstalowaü wielobiegunowy przeáącznik odcinający z przerwą miedzy stykami co najmniej 3 mm. Instalator musi potwierdziü, Īe poáączenie elektryczne jest poprawne, a instalacja zgodna z normami bezpieczeĔstwa. W przypadku uszkodzenia przewodu musi on zostaü wymieniony na nowy wyáącznie przez wyspecjalizowany personel techniczny Przewód nie moĪe byü zagiĊty ani przyciĞniĊty. Kątownik OstrzeĪenia (1) Indukcyjna páyta grzejna musi byü instalowana przez wykwalifikowanego technika. Nie naleĪy wykonywaü instalacji we wáasnym zakresie. (2) Indukcyjna páyta grzejna nie moĪe byü montowana na lodówkach, zmywarkach czy suszarkach do bielizny. (3) Indukcyjna páyta grzejna musi byü zainstalowana w taki sposób aby zagwarantowaü optymalną likwidacjĊ ciepáa. (4) ĝcianka oraz czĊĞü znajdująca siĊ pod indukcyjną páytą grzejną muszą byü odporne na ciepáo. (5) W celu unikniĊcia szkód cienka báona przyklejająca powierzchniĊ grzejną do powierzchni oparcia musi byü odporna na ciepáo. Opis indukcyjnej páyty grzejnej Wlot powietrza Powierzchnia witroceramiczna

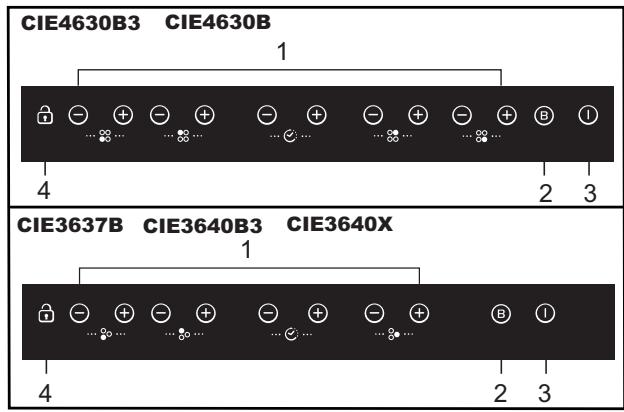

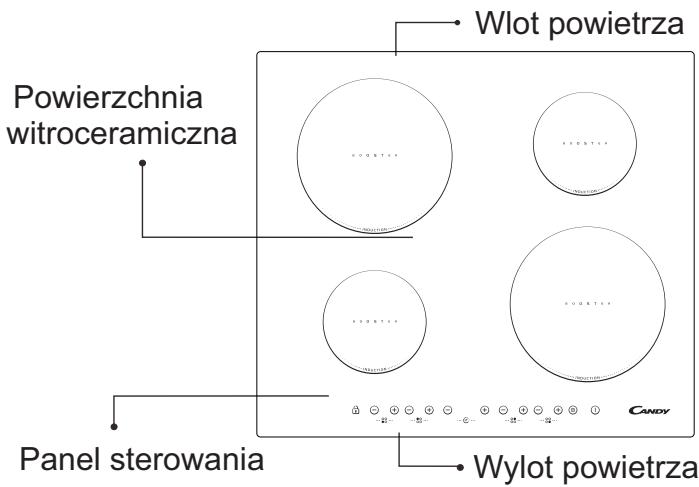

Podáączenie do sieci eleketrycznej musi byü wykonane przez wyspecjalizowany personel techniczny wedáug obowiązujących przepisów. CzynnoĞci podáączające páytĊ zostaáy przedstawione na rysunku 3: NapiĊcie i czĊstotliwoĞü 400V 2-N 50\60HZ Panel sterowania Schemat panelu sterowania Podáączenie przewodów Czarny Brązowy Szary i Niebieski Wylot powietrza CIE4630B3 ĩóátozielony CIE4630B

Czarnobrązowy Szary i Niebieski

1.Regulacja mocy 2.Boost

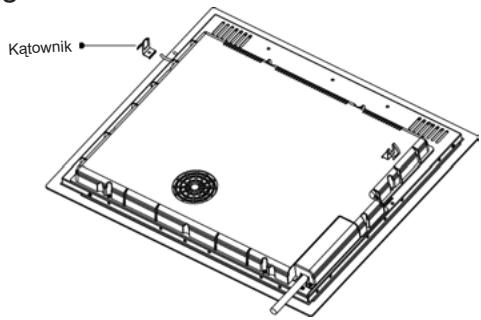

3. Po umieszczeniu páyty grzejnej, naleĪy

przymocowaü ją czterema kątownikami do blatu roboczego (tak jak zostaáo to przedstawione na rysunku). NastĊpnie naleĪy wyregulowaü kaĪdy pojedyĔczy kątownik w zaleĪnoĞci od gruboĞci blatu roboczego. Instrukcje u ywania

2. Funkcja “przyspieszacza gotowania” może być

użyta na każdym z pól grzewczych.

3. Kiedy funkcja “przyspieszacza gotowania” jest

włączona, w tym samym czasie poszerzone pola grzewcze mają obniżoną moc grzania do poziomu 2. Przygotowanie przed u ywaniem: Zaraz po w czeniu p yta grzejna wydaje sygna akustyczny, wszystkie diody mrugaj przez 1 sekund sygnalizuj c, e p yta grzejna znajduje si w trybie stand-by. Po o y naczynie na wybrane pole grzewcze. Instrukcje dotycz ce funkcjonowania Po naci ni ciu przycisku “ON/OFF”, wszystkie diody wskazuj symbol “-“. Nale y wybra pole grzewcze na którym ustawione zosta o naczynie; wybrana dioda poziomu mocy b dzie mruga . Nast pnie nale y naciska przyciski “+” lub “-“, wy wietlacz wskazuje poziom 5 jako poziom standartowy, regulacja przyciskami “+” lub “-“ pozwoli na osi gni cie wymaganej mocy. Naciskaj c jednocze nie przycisk “+” oraz przycisk “-“, wcze niejsze ustawienia zostan wyzerowane a pole grzewcze zostanie wy czone. Prosimy o zapoznanie si z tabel na stronie 79 opisuj c poszczególne moce dla ka dego pola grzewczego p yty. Uwaga: po naci ni ciu przycisku “ON/OFF”, minut nie zostan je eli w przeci gu 1 przeprowadzone inne czynno ci, indukcyjna p yta grzejna przejdzie na tryb stand-by. Funkcja BOOST (szybkie gotowanie) Aby zwi kszy szybko gotowania po wcze niejszym wybraniu pola grzewczego na przycisk “BOOST”, na nale y nacisn wy wietlaczu pojawi si symbol “P”. Anulowanie funkcji “BOOST” Wybra pole wyposa one w funkcj BOOST, nacisn przycisk BOOST w celu wymazania tego ustawienia. Poziom powraca na wcze niej ustawion moc. Naciskaj c przycisk “-“ podczas trwania funkcji BOOST nast pi ustawienie poziomu mocy “9”. Ustawienie timera Wciśnij “+” lub “-“ strefy timera, odpowiedni wyświetlacz zacznie migać. W celu uruchomienia timera należy ustawić czas w zakresie od 1 do 99 minut za pomocą przycisków “+” lub “-“ . Jednorazowe wciśnięcie przycisku “+” powoduje zwiększenie czasu o 1 minutę. Przytrzymanie przycisku “+” powoduje zwiększenie czasu o 10 minut. Po przekroczeniu wartości 99 minut ustawienie automatycznie powraca do 0 minut. Logika działania przycisku “-“ jest analogiczna. Zapamiętanie ustawienia timera

1. Ustaw timer za pomocą przycisków “+” lub “-“

2. Wyświetlacz timera miga przez 5 sekund po

czym ustawienie timera zostaje automatycznie zapamiętane. Kasowanie ustawienia timera Wciśnij jednocześnie przyciski “+” i “-“ . Na wyświetlaczu pojawi się “0” i ustawienie timera zostanie skasowane. Uwaga:

1. Funkcja BOOST dzia a maksymalnie przez

5 minut po czym pole grzewcze powraca do swojego ustawienia pocz tkowego.

POLAND Zabezpieczenie - blokada W celu zabezpieczenia dzieci przed poparzeniem płyta indukcyjna wyposaĪona jest w blokad Ċ działania. Blokowanie: wcisnąü przycisk "Interlock"; płyta przechodzi w stan zablokowania, na wyĞwietlaczu pojawia siĊ wskazanie "Lo", wszystkie przyciski poza ON/OFF s ą nieaktywne. Odblokowywanie Wcisnąü przycisk "Interlock" na 3 sekundy, płyta przechodzi w normalny tryb pracy. Maksymalna moc dla kaĪdego pola grzewczego Pole grzewcze CIE4630B3 Normalna CIE4630B

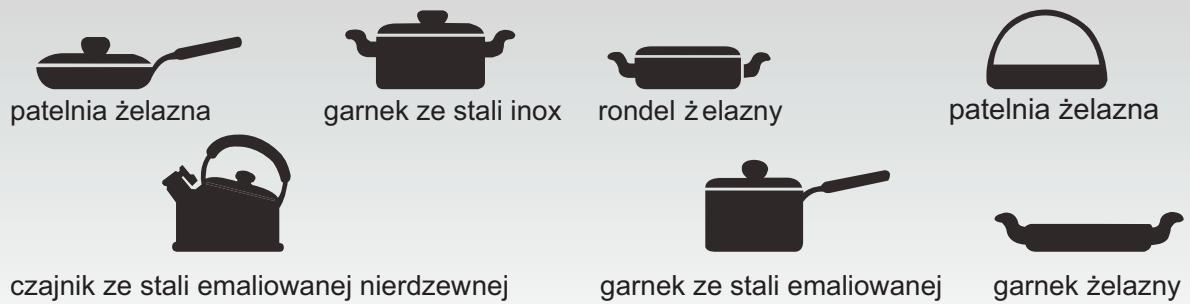

Przedstawione moce mogą zmieniaü siĊ w zaleĪnoĞci od materiaáu, z którego wykonany zostaá garnek oraz od jego wymiarów. Wybieranie naczyĔ kuchennych stosowanych do gotowania patelnia Īelazna garnek ze stali inox czajnik ze stali emaliowanej nierdzewnej rondel Ī elazny garnek ze stali emaliowanej patelnia elazna garnek Īelazny

1. Istnieje wiele naczyĔ nadających siĊ do gotowania na páycie indukcyjnej. Powierzchnia

ta jest w stanie wykryü je i przetestowaü zastosowując jedną z poniĪszych metod: ustawiü garnek na polu grzewczym. JeĪeli na wskaĨniku w tym polu pojawi siĊ poziom mocy, oznacza to, Īe garnek jest odpowiedni; jeĪeli pojawi siĊ natomiast symbol “ ”, oznacza to Īe naczynie nie nadaje siĊ do tego gotowania indukcyjnego.

2. NaáoĪyü magnes na garnek: jeĪeli magnes bĊdzie przyciągany przez garnek, oznacza

to, Īe naczynie to jest odpowiednie do uĪywania na páycie indukcyjnej. UWAGA: spód garnka musi byü wykonanay z materiaáów pozwalających na konduktywnoĞü magnetyczną. Garnek musi posiadaü páaski spód o Ğrednicy przekraczającej 14 cm.

BezpieczeĔstwo i konserwacja Páyta powinna byü podáączona do odrĊbnej linii zasilania , chronionej bezpiecznikiem. Tylko do uĪytku w pomieszczeniach zamkniĊtych. Zabrania siĊ bezpoĞredniego mycia wodą indukcyjnej páyty grzewczej. Zabrania siĊ uĪywania pustych garnków, poniewaĪ mogáoby dojĞü do uszkodzenia i pojawienia siĊ niezbezpieczeĔstwa. Nie podgrzewaü ĪywnoĞci szczelnie zamkniĊtej , gdyĪ na skutek rozszerzenia cieplnego moĪe dojĞü do wybuchu. Po dáugim uĪywaniu pole grzewcze pozostaje bardzo gorące. Aby uniknąü oparzeĔ, zabrania siĊ dotykaü powierzchni páyty grzejnej. Okresowo sprawdzaü czy pod powierzchnią gotowania nie doszáo do zapchania obiegu powietrza (szkáo, papier, itp.). Nie pozostawiaü metalowych przemiotów takich jak noĪe, widelce, áyĪki i pokrywki na páycie indukcyjnej poniewaĪ mogą ulec nagrzaniu. Nigdy nie uĪywaü indukcyjnej páyty grzejnej w pobliĪu piecyków gazowych lub nafty oĞwietleniowej. Nie przechowywaü proszków, páynów lub materiaáów áatwopalnych pod powierzchnią indukcyjnego pola grzejnego. W przypadku pĊkniĊcia szyby grzewczej naleĪy odáączyü wszystko w celu unikniĊcia poraĪenia prądem elektrycznym. Nie uĪywaü garnków o szorstkim dnie co pozwoli na unikniĊcie uszkodzenia witroceramicznej páyty grzejnej. Regularnie czyĞciü páytĊ grzewczą ,aby zapobiec zbieraniu siĊ zabrudzeĔ, których obecnoĞü wpáywa na stopieĔ prawidáowego funkcjonowania urządzenia. Zadbaü aby dzieci nie przebywaáy w pobliĪu pól grzewczych urządzenia lub zezwoliü im na uĪywanie wyáącznie pod nadzorem osoby dorosáej. JeĪeli uszkodzony zostaá przewód zasilania, powinien zostaü wymieniony przez wyspecjalizowany personel techniczny. UWAGA: zabrania siĊ traktowania tego produktu jako odpadów normalnych. Musi on zostaü usuniĊty oddzielnie. Niniejsze urządzenie gospodarstwa domowego wyprodukowane zostaáo zgodnie z dyrektywą europejską 2002/96/KE dotyczącą zuĪytego sprzĊtu elektrycznego i elektronicznego. Zapewniając wáaĞciwy sposób realizacji niniejszego sprzĊtu w poszanowaniu obowiązujących dyrektyw, uĪytkownik zapobiega jego potencjalnemu niegatywnemu wpáywowi na Ğrodowisko naturalne i zdrowie ludzi, który mógáby byü efektem niewáaĞciwego obchodzenia siĊ z produktem. Symbol ten wskazuje, Īe produkt nie moĪe byü traktowany jako odpady domowe lecz powinien byü przekazany do odpowiedniego punktu zbierającego odpady elektryczne i elektroniczne. Szczegóáowe informacje dotyczące postĊpowania, odzyskiwania i recyklingu niniejszego produktu moĪna uĪyskaü od lokanych sáuĪb odpowiedzialnych za odpady lub w sklepie, w którym zakupiono produkt.

POLISH Czyszczenie i konserwacja Powierzchnia páyty grzejnej moĪe byü czyszczona w nastĊpujący sposób: Rodzaj zabrudzenia lekko brudna Jak czyĞciü ciepáą wodą; nastĊpnie wysuszyü ciepáą wodą i wysuszyü specjalną bardzo brudna Ğcieralną gąbką do powierzchni wirtoceramicznych Nalaü na osad biaáy ocet i wyczyĞciü osady miĊkką szmatką, lub uĪyü specjalny Ğrodek myjący Aby usunąü pozostaáoĞci naleĪy posáuĪyü Stopiony cukier wraz siĊ specjalnym drapakiem z ostrzem do plastykiem lub powierzchni witroceramicznych (aby zabezpieczyü szkáo najlepiej jest uĪywaü aluminium produkt na bazie sylikonu) Materiaá do czyszczenia gąbka specjalna gąbka do powierzchni witroceramicznych folia przylepna specjalna do witroceramiki folia przylepna specjalna do witroceramiki Uwaga: przed rozpoczĊciem czyszczenia odáączyü urządzenie z zasilania. Sygalizacja usterek i czynnoĞci kontrolne W momencie pojawienia siĊ nieprawidáowoĞci indukcyjna páyta grzejna wprowadza automatycznie funkcjĊ zabezpieczenia a na wyĞwietlaczu pojawiają siĊ nastĊpujące kody: Problem F0/F1/F2 F3-F8 MoĪliwe przyczyny Usterka w wiatraku Usterka w czujniku temperatury E1/E2 Nieprawidáowe napiĊcie elektryczne E3/E4 E5/E6 Nieprawidáowa temperatura Niewystarczające emitowanie ciepáa Rozwiązanie skontaktowaü siĊ z serwisem skontaktowaü siĊ z serwisem sprawdziü czy wáączone jest zasilanie elektryczne. Po sprawdzeniu ponownie wáączyü urządzenie sprawdziü garnek po wczeĞniejszym oziĊbieniu ponownie wáączyü urządzenie Jest to tylko lista najczĊĞciej pojawiających siĊ usterek. Zabrania siĊ rozmontowywania indukcyjnej páyty grzejnej we wáasnym zakresie co mogáoby doprowadziü do wyrządzenia wiĊkszych szkód. SERWIS TECHNICZNY Przed wezwaniem serwisu . W przypadku nie dziaáania produktu zalecamy: — sprawdziü czy wtyczka zostaáa prawidáowo wprowadzona do gniazdka sieciowego; — sprawdziü powyĪej przedstawioną tabelĊ usterek. W przypadku gdy nie zostanie wykryta przyczyna nieprawidáowego funkcjonowania naleĪy odáączyü urządzenie bez rozmontowywania go i nastĊpnie skontaktowaü siĊ z Serwisem Technicznym .

Deklaracja specjalna Caáa treĞü niniejszej instrukcji obsáugi zostaáa uwaĪnie sprawdzona. Producent nie bierze na siebie odpowiedzialnoĞci za báedy lub ominiĊcia w fazie wydruku. Producent zastrzega sobie prawo do wprowadzania zmian natury technicznej bez koniecznoĞci wczeĞniejszego powiadomienia. ZdjĊcie produktu odnosi siĊ do jego aktualnej wersji.
