INSTRUKCJA OBSŁUGI Normandie 2F Vermeiren

Instrukcje dla wyspecjalizowanego sprzedawcy

Niniejsza instrukcja obsługi jest nieodłączną częścią produktu i musi być dołączona do każdego sprzedawanego produktu.

Wersja: B, 2022-10

CS

Wszelkie prawa zastrzeżone, łącznie z tłumaczeniem.

1 Niniejszy produkt....3

2 Przed użyciem....4

2.1 Przewidziane zastosowanie....4

2.2 Ogólne instrukcje bezpieczeństwa....4

2.3 Symbole na wózku....4

2.4 Montaż/Demontaż....5

2.5 Transport, składanie i przechowywanie ....5

3 Użytkowanie wózka 6

3.1 Przesiadanie się na wózek/z wózka....6

3.2 Regulacje elementów mających wpływ na wygodę użytkowania....6

3.3 Koła jezdne / hamulce postojowe (tylko w modelu z kółkami)......8

4 Konserwacja....9

4.1 Punkty poddawane konserwacji....9

4.2 Instrukcje konserwacji....9

4.3 Przewidywany okres użytkowania....9

4.4 Ponowne użycie....10

4.5 Koniec użytkowania 10

5 Dane techniczne....11

Wstep

Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji fotel wypoczynkowy i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwościami i ograniczeniami fotel.

W razie pytań, na które odpowiedzi nie ma w instrukcji, prosimy o kontakt z Państwa wyspecjalizowanym sprzedawcą. Sprzedawca chętnie służy pomocą w tym zakresie.

Ważna uwaga

Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie.

Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów.

Ilustracje stanowią dodatkowe objaśnienia do instrukcji w niniejszym podręczniku. Szczegóły przedstawionego produktu mogą się różnić od rzeczywistego produktu posiadanego przez użytkownika.

Dostępne informacje

W naszej witrynie internetowej http://www.vermeiren.com/ zawsze znajduje się najnowsza wersja następujących informacji. Prosimy regularnie odwiedzać witrynę, ponieważ możemy w niej zamieszczać zaktualizowane informacje.

Osoby z zaburzeniami wzroku mogą pobrać elektroniczną wersję niniejszej instrukcji i odsłuchać ją przy użyciu oprogramowania zamieniającego tekst na mowę.

Instrukcja obsługi

Dla użytkownika i wyspecjalizowanego sprzedawcy

Instrukcja serwisowa

Dla wyspecjalizowanego sprzedawcy

Deklaracja zgodności WE

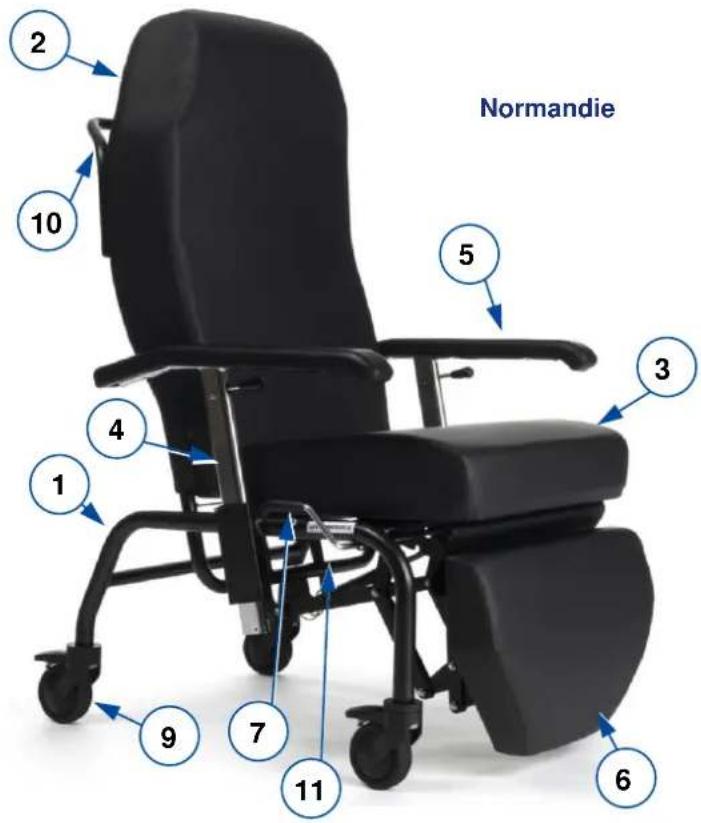

1 Niniejszy produkt

Normandie 1 2 3 4 5 6 7 9 10 11

1. Rama podstawowa
2. Regulowane oparcie
3. Zdejmowane siedzisko
4. Podłokietniki z regulacją wysokości
5. Poduszka podłokietnika
6. Podnóžek
7. Dźwignia pochylenia (Normandie 2F: 2 dźwignie)
8. Koła transportowe
9. Koła (fakultatywny)
10. Drążek poprzeczny (fakultatywny)

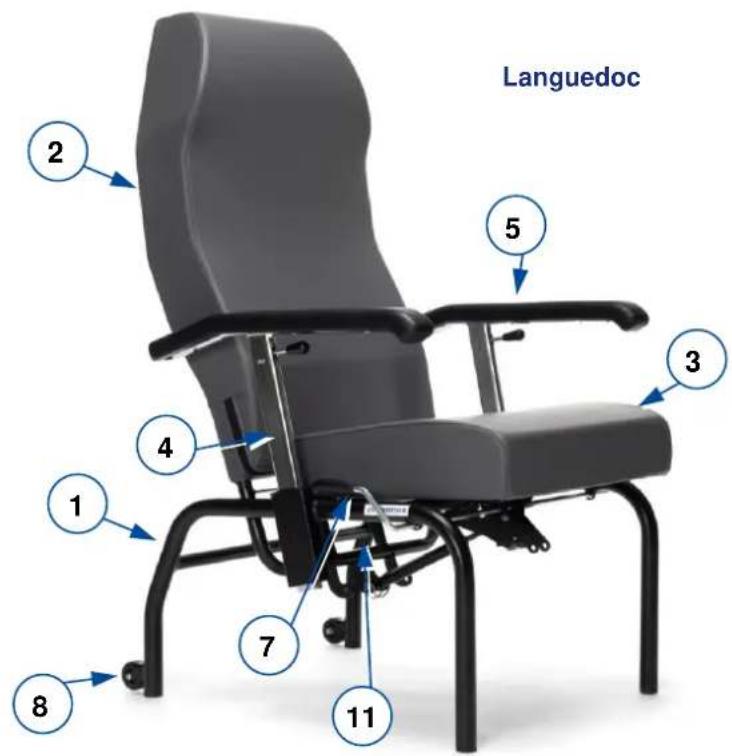

Languedoc 2 5 3 4 1 7 11 8

2 Przed użyciem

2.1 Przewidziane zastosowanie

i W niniejszej sekcji przedstawiono krótki opis przewidzianego zastosowania fotel wypoczynkowy. W pozostałych sekcjach instrukcje zostały opatrzone istotnymi ostrzeżeniami. W ten sposób chcemy zwrócić uwagę użytkowników na możliwość nieprawidłowej eksploatacji produktu.

• Fotelik jest przeznaczony do użytku przez osoby w podeszłym wieku, podczas rewalidacji lub przez pacjentów cierpiących na paraliż.
• Niniejszy fotel wypoczynkowy jest przeznaczony wyłącznie do użytku w pomieszczeniach, na płaskich i poziomych podłożach.
• Fotel jest zaprojektowany i produkowany wyłącznie jako miejsce do siedzenia i odpoczynku jednej (1) osoby ważącej maksymalnie 130 kg. Nie jest przeznaczony do transportu towarów, przedmiotów ani innego wykorzystania niż wcześniej opisane.
• Jeśli ma to zastosowanie, używać wyłącznie akcesoriów i części zapasowych zatwierdzonych przez Vermeiren.
• Należy się zapoznać z wszystkimi danymi technicznymi i ograniczeniami fotel, które są podane w §5.
• Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji. Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

2.2 Ogólne instrukcje bezpieczeństwa

UWAGA

Ryzyko obrażeń i/lub uszkodzeń

Podczas eksploatacji należy pamiętać o ogólnych ostrzeżeniach:

• Niektóre części fotel mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne lub urządzenia grzewcze. Dotykając ich, należy zachować ostrożność. Gdy jest zimno, należy nosić odzież ochronną.
• Należy zachować ostrożność, używając przedmiotów łatwopalnych, takich jak papierosy, ponieważ mogą one spowodować zapalenie się siedziska i oparcia.
• Konstrukcji fotel pielęgnacyjnego nie wolno w żaden sposób modyfikować.

2.3 Symbole na wózku

Do wózka mają zastosowanie symbole z następującej listy. Symbole można znaleźć w odnośnych normach ISO (ISO 7000, ISO 7001 i IEC 417).

Maksymalna masa użytkownika w kg

Wyłącznie do użytku w pomieszczeniach

Oznaczenie typu

Fotel spełnia wymogi następujących norm:

EN 1021-1, EN1021-2: Odporność części pokrytych tapicerką na zapłon.

2.4 Montaż/Demontaż

Po dostarczeniu fotela, przed użyciem należy zamontować siedzisko i oparcie. Siedzisko i oparcie można również zdemontować w celu łatwego transportu.

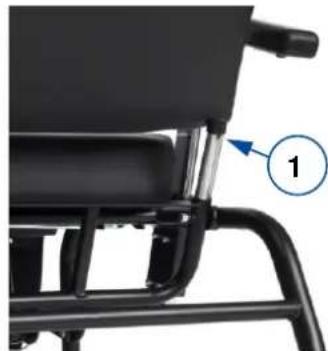

2.4.1 Oparcie

1. Umieść rury oparcia na rurach ramy.
2. Wciśnij przycisk sprężynujący (1), aby zsunąć oparcie w dół.
3. Wciśnij oparcie całkowicie w dół, aż zostanie zamocowane na swoim miejscu.

Aby zdjąć oparcie, naciśnij przycisk sprężynujący pod tapicerką i pociągnij oparcie do góry, aż odłączy się od stelaża.

1. Umieść haki z tyłu siedziska na rurze ramy w pobliżu oparcia.
2. Dociśnij przednią część siedziska, aby zamocować je na swoim miejscu. Usłyszysz kliknięcie.

Aby zdjąć siedzisko, pociągnij przód siedziska, aż odłączy się od ramy.

2.5 Transport, składanie i przechowywanie

UWAGA

Ryzyko obrażeń i uszkodzeń

• Przejeżdżając wózkiem przez wąskie przejścia, należy zachować ostrożność.
• Należy się upewnić, że w przejściu nie ma żadnych przedmiotów, przeszkód ani ludzi.

2.5.1 Odstawianie na bok

1. Upewnij się, że koła są zablokowane (tylko w modelu z kółkami, patrz 3.3).
2. Przesuń pacjenta z fotel.
3. Zwolnij hamulce (tylko w modelu z kółkami).
4. Ustaw oparcie w pozycji pionowej.

5. Przesuń po poziomej podłożu fotel w docelowe miejsce
   a) Z kołami: Korzystając z kół przesuń fotel do docelowego miejsca
   b) Bez kół: Poproś kogoś o pomoc i przenieś fotel w przynajmniej dwie osoby. Mocno chwycić ramę obiema rękami, podnieść z podłogi. Nie chwytać fotel za podnóżki, podłokietnik, siedzenie ani koła.

6. Włączyć hamulce (tylko w modelu z kółkami).

2.5.2 Przechowywanie

UWAGA

Ryzyko uszkodzenia

Upewnić się, że wózek pielęgnacyjny jest przechowywany w stanie suchym, aby zapobiec pleśnieniu i uszkodzeniom tapicerki, patrz też dane techniczne w §5.

3 Użytkowanie wózka

OSTRZEŻENIE

Ryzyko obrażeń

• Najpierw przeczytać poprzednie rozdziały i zaznajomić się z przewidzianym zastosowaniem. NIE używać wózka, dopóki użytkownik nie przeczyta wszystkich instrukcji i ich nie zrozumie.
• W razie wątpliwości i pytań prosimy o kontakt z lokalnym wyspecjalizowanym sprzedawcą, opiekunem lub doradcą technicznym, który udzieli pomocy.

UWAGA

Ryzyko obrażeń i/lub uszkodzeń

- Zwracać uwagę, aby podczas montażu, eksploatacji i regulacji palce, ubrania, pasy, klamry ani biżuteria nie zostały pochwycone przez ruchome części.

3.1 Przesiadanie się na wózek/z wózka

UWAGA

Ryzyko obrażeń i uszkodzeń

- Jeśli pacjent nie może się bezpiecznie przesiąść, powinien poprosić o pomoc.

1. Upewnij się, że koła są zablokowane (tylko w modelu z kółkami).
2. Ustaw fotel w najbardziej wyprostowanej pozycji siedzącej.
3. Przenieść pacjenta na wózek/z wózka przy pomocy asystenta (asystentów) lub sprzętu do podnoszenia. Podczas przenoszenia ustaw podłokietnik na tej samej wysokości co poduszka (zobacz punkt 3.2.3).

3.1.1 Siedzenie na wózku

Plecy powinny znajdować się możliwe najbliżej oparcia.

3.2 Regulacje elementów mających wpływ na wygodę użytkowania

UWAGA

Ryzyko obrażeń i uszkodzeń

- Przed wykonaniem regulacji zawsze zacisnąć hamulce (tylko w modelu z kółkami).

3.2.1 Nachylenie oparcia Normandie/Languedoc

UWAGA

Ryzyko obrażeń i uszkodzeń

• Należy upewnić się, że fotel wypoczynkowego nie przewróci się do tyłu, gdy jest maksymalnie odchylony.
• Należy upewnić się, że w obszarze regulacji nie znajdują się żadne przedmioty ani osoby (patrz strefy przygwożdżenia).

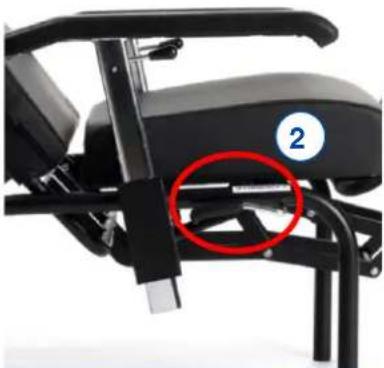

Kąt nachylenia oparcia oraz podnożka można ustawić za pomocą sprężyny gazowej.

Strefy uwieżienia elementów zewnętrznych zaznaczono na poniższym rysunku za pomocą symbolu (1).

Zmiana nachylenia fotela wypoczynkowego:

1. Zablokuj koła (tylko w modelu z kółkami, patrz 3.3).
2. Aby pochylić oparcie, pociągnij dźwignię (2) i pchnij oparcie do momentu osiągnięcia pożądanej pozycji. Puść dźwignię, aby zablokować oparcie we właściwej pozycji. W modelu Normandie oparcie i podnożek pochylają się jednocześnie. (Nachylenie oparcia: 13° - 45°; nachylenie podnożka: 0° - 90°)
3. Aby podnieść oparcie i pochylić podnożek pociągnij dźwignię (2) i pozwól, aby oparcie i podnożek powróciły do żądanej pozycji. Puść dźwignię, aby zablokować oparcie i podnożek we właściwej pozycji.

Ryzyko obrażeń i uszkodzeń

• Należy upewnić się, że fotel wypoczynkowego nie przewróci się do tyłu, gdy jest maksymalnie odchylony.
• Należy upewnić się, że w obszarze regulacji nie znajdują się żadne przedmioty ani osoby (patrz strefy przygwożdżenia).

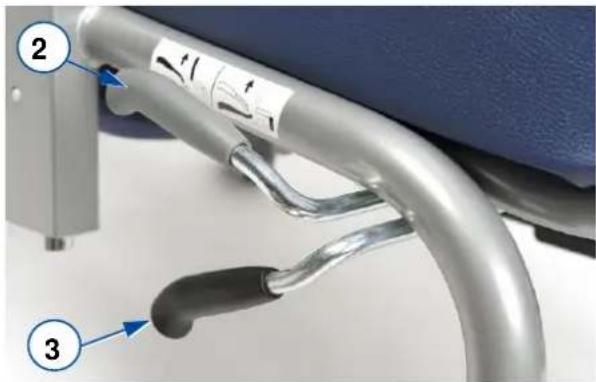

Kąt nachylenia oparcia oraz podnóżka można ustawić oddzielnie za pomocą sprężyny gazowej. Strefy uwięzienia elementów zewnętrznych zaznaczono na powyższym rysunku za pomocą symbolu (1).

Zmiana nachylenia fotela wypoczynkowego:

1. Zablokuj koła (tylko w modelu z kółkami, patrz 3.3).

2. Aby pochylić oparcie, pociągnij górną dźwignię (2) i pchnij oparcie do momentu osiągnięcia pożądanej pozycji. Puść dźwignię, aby zablokować oparcie we właściwej pozycji. (Nachylenie oparcia: 13° - 45°; nachylenie podnożka: 0° - 90°)

3. Aby pochylić podnożek, pociągnąć dolną dźwignię (3) i ustawić podnożek w żądanej pozycji.

4. Aby podnieść oparcie i pochylić podnożek pociągnij dźwignię (2 lub 3) i pozwól, aby oparcie i podnożek powróciły do żądanej pozycji. Puść dźwignię, aby zablokować oparcie i podnożek we właściwej pozycji.

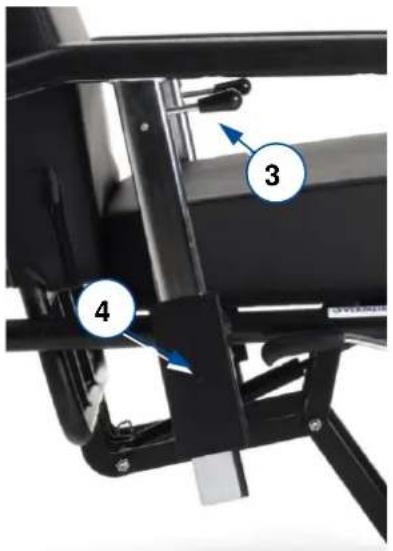

3.2.3 Regulacja podłokietników

Istnieje możliwość regulacji wysokości podłokietników i obniżenia ich do poziomu ramy siedziska przy przenoszeniu pacjenta bokiem.

1. Pociągnij dźwignię podłokietników (3) do góry (w kierunku poduszka podłokietnika).
2. Spowoduje to zwolnienie sprężyny blokującej i umożliwia przesunięcie podłokietnika w gnieździe podłokietnika (4) do odpowiedniego ułożenia (zakres 114 mm, co 19 mm).

UWAGA

Ryzyko obrażeń

- Jeżeli sprężyna blokująca wyjdzie poza gniazdo podłokietnika (4), podłokietnik nie zostanie zablokowany. Ułożenie należy stosować jedynie przy przenoszeniu pacjenta bokiem.

Ułożenie do przenoszenia pacjenta bokiem:

Pociągnij dźwignię (3) i przesuń podłokietnik do najniższej możliwej pozycji.

W ten sposób oparcie poduszka podłokietnika znajdzie się na tym samym poziomie, co poduszka siedziska.

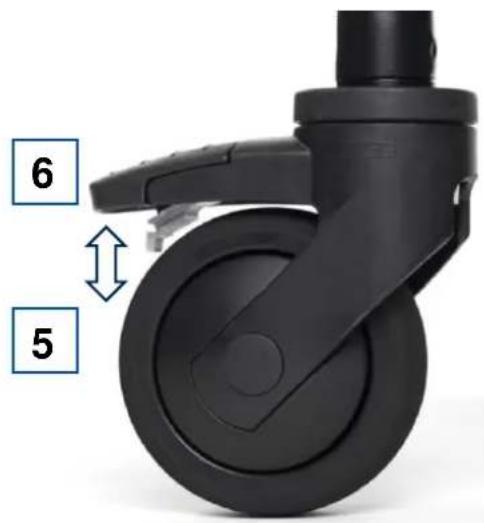

3.3 Koła jezdne / hamulce postojowe (tylko w modelu z kółkami)

UWAGA

Ryzyko obrażeń i uszkodzeń

• Należy zablokować wszystkie cztery koła, aby ustawić fotel wypoczynkowego w pozycji parkowania.
• Przed zwolnieniem hamulca sprawdź, czy fotelik stoi na równym, poziomym podłożu. Nigdy nie należy zwalniać obu hamulców jednocześnie.

Włączanie hamulca postojowego

Naciśnij stopą szarą płytę hamulca kół, aż zablokuje się w odpowiedniej pozycji. Koła są teraz zablokowane.

Zwalnianie hamulca postojowego

Naciśnij stopą płytę hamulca kół w kierunku ramy. Koła zostają odblokowane i mogą się obracać oraz skręcać.

4 Konserwacja

i Regularna konserwacja zapewnia utrzymanie pełnej sprawności fotel wypoczynkowy. Instrukcje dotyczące konserwacji znajdziesz na stronie internetowej firmy Vermeiren: www.vermeiren.pl.

4.1 Punkty poddawane konserwacji

UWAGA

Ryzyko obrażeń i uszkodzeń

Naprawa i wymiana części mogą być wykonywane tylko przez osoby przeszkolone. Należy używać wyłącznie oryginalnych części zamiennych Vermeiren.

i Na ostatniej stronie instrukcji znajduje się formularz dla wyspecjalizowanego sprzedawcy, służący do odnotowywania wszystkich czynności serwisowych.

Częstotliwość serwisu zależy od częstotliwości i intensywności użytkowania. Skontaktować się ze sprzedawcą, aby uzgodnić harmonogram kontroli/konserwacji/napraw.

Przed każdym użyciem

Skontrolować następujące punkty:

• Wszystkie części: Czy są zamontowane, nie są uszkodzone ani zużyte.
• Wszystkie części: Zabrudzenie, patrz § 4.2.1.
• Koła, oparcie, siedzenie: Poprawność zamocowania.
• Działanie sprężyn gazowych, hamulców, podłokietniki.
• Koła/opony: muszą być wolne od zabrudzeń drutami, włosami, piaskiem, włóknami, olejem, błotem itp.
• Stan części ramy: Brak odkształceń, niestabilności, osłabień, poluzowanych połączeń
• Tapicerka, podgłówka, poduszki siedziska, poduszki podpórki pod łydki: Brak nadmiernego zużycia (wgniecenia, uszkodzenia, rozdarcia).

Skontaktować się z wyspecjalizowanym sprzedawcą w kwestii ewentualnych napraw lub wymiany części.

4.2 Instrukcje konserwacji

4.2.1 Czyszczenie

UWAGA

Ryzyko uszkodzenia

- Nigdy nie czyścić wózka myjką parową.

Wszystkie twarde części ramy wózka wycierać wilgotną (ale nie ociekającą wodą) ściereczką. W razie konieczności używać łagodnego detergentu odpowiedniego do mycia powierzchni lakierowanych i z tworzyw sztucznych.

Tapicerkę można czyścić letnią wodą z łagodnym detergentem. Do czyszczenia nie używać ściernych środków czyszczących, ściernej gąbki ani twardej szczotki.

4.2.2 Dezynfekcja

UWAGA

Ryzyko uszkodzenia

Dezynfekcję mogą wykonywać wyłącznie osoby odpowiednio przeszkolone. Zasięgnąć porady u wyspecjalizowanego sprzedawcy.

4.3 Przewidywany okres użytkowania

Przeciętna trwałość fotela wynosi 5 lat. Ten czas może być dłuższy lub krótszy, zależnie od częstotliwości korzystania i konserwacji fotela.

4.4 Ponowne użycie

Przed każdym ponownym użyciem fotela należy zdezynfekować, skontrolować i poddać konserwacji zgodnie z instrukcjami w §4.1 i §4.2.

4.5 Koniec użytkowania

Po zakończeniu użytkowania należy poddać wózek utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić, jest demontaż wózka w celu ułatwienia transportu części nadających się do przetworzenia.

5 Dane techniczne

Parametry techniczne zamieszczone poniżej dotyczą tylko tego wózka, przy standardowych ustawieniach i optymalnych warunkach otoczenia. Podczas użytkowania należy uwzględnicte parametry. Wartości będą nieważne, jeśli wózek zostanie zmodyfikowany, uszkodzony lub w dużym stopniu zużyty.

Marka	Vermeiren
Typ	Fotel wypoczynkowy
Model	Normandie
Maksymalna waga użytkownika	130 kg

Opis	Wymiary
	Bez kół	Z kołami
Łączna długość	860 mm
Łączna szerokość	685 mm
Masa łączna	Około. 27,8 kg	Około. 29,15 kg
Masa najcieższej części	19,45 kg	19,2 kg
Masa części, które można zdemontować lub usunąć	Siedzisko: 2,85 kgOparcie: 5,45 kg	Siedzisko: 2,85 kgOparcie: 7,1 kg
Kąt nachylenia siedziska	8°
Głębokość siedziska	480 mm
Szerokość siedziska	500 mm
Wysokość powierzchni siedziska przy przedniej krawędzi	500 mm	520 mm
Kąt nachylenia oparcia	13° - 45°
Wysokość oparcia	750 mm
Odległość między podłokietnikami a siedzeniem	0 mm (tylko w przypadku przenoszenia pacjenta bokiem)150 mm - 210 mm
Łączna wysokość	1200 mm	1205 mm
Wysokość ze zdemontowanym oparciem	490 mm
Grubość poduszki siedziska	100 mm
Kąt między siedziskiem a podnożkiem	0° - 90°
Temperatura przechowywania i użytkowania	+ 5 °C - + 40 °C
Wilgotność przechowywania i użytkowania	30% - 70%
Zastrzegamy sobie prawo do wprowadzania zmian technicznych. Tolerancja pomiarów +/- 15 mm / 1,5 kg / 1,5°.

Tabela 1: Dane techniczne Normandie

Marka	Vermeiren
Typ	Fotel wypoczynkowy
Model	Languedoc
Maksymalna waga użytkownika	130 kg

Opis	Wymiary
	Bez kół	Z kołami
Łączna długość	860 mm
Łączna szerokość	685 mm
Masa łączna	Około. 22,4 kg	Około. 23,75 kg
Masa najcieższej części	14,1 kg	13,8 kg
Masa części, które można zdemontować lub usunąć	Siedzisko: 2,85 kgOparcie: 5,45 kg	Siedzisko: 2,85 kgOparcie: 7,1 kg
Kąt nachylenia siedziska	8°
Głębokość siedziska	480 mm
Szerokość siedziska	500 mm
Wysokość powierzchni siedziska przy przedniej krawędzi	500 mm	520 mm
Kąt nachylenia oparcia	13° - 45°
Wysokość oparcia	750 mm
Odległość między podłokietnikami a siedzeniem	0 mm (tylko w przypadku przenoszenia pacjenta bokiem)150 mm - 210 mm
Łączna wysokość	1200 mm	1205 mm
Wysokość ze zdemontowanym oparciem	490 mm
Grubość poduszki siedziska	100 mm
Temperatura przechowywania i użytkowania	+ 5 °C - + 40 °C
Wilgotność przechowywania i użytkowania	30% - 70%
Zastrzegamy sobie prawo do wprowadzania zmian technicznych. Tolerancja pomiarów +/- 15 mm / 1,5 kg / 1,5°.

Tabela 1: Dane techniczne Languedoc

Marka	Vermeiren
Typ	Fotel wypoczynkowy
Model	Normandie 2F
Maksymalna waga użytkownika	130 kg

Opis	Wymiary
	Bez kół	Z kołami
Łączna długość	860 mm
Łączna szerokość	685 mm
Masa łączna	Około. 30,4 kg	Około. 32,1 kg
Masa najcięższej części	21,6 kg	22,9 kg
Masa części, które można zdemontować lub usunąć	Siedzisko: 2,85 kgOparcie: 5,45 kg	Siedzisko: 2,85 kgOparcie: 7,1 kg
Kąt nachylenia siedziska	8°
Głębokość siedziska	480 mm
Szerokość siedziska	500 mm
Wysokość powierzchni siedziska przy przedniej krawędzi	500 mm	520 mm
Kąt nachylenia oparcia	13° - 45°
Wysokość oparcia	750 mm
Odległość między podłokietnikami a siedzeniem	0 mm (tylko w przypadku przenoszenia pacjenta bokiem)150 mm - 210 mm
Łączna wysokość	1200 mm	1205 mm
Wysokość ze zdemontowanym oparciem	490 mm
Grubość poduszki siedziska	100 mm
Kąt między siedziskiem a podnóżkiem	0° - 90°
Temperatura przechowywania i użytkowania	+ 5 °C - + 40 °C
Wilgotność przechowywania i użytkowania	30% - 70%
Zastrzegamy sobie prawo do wprowadzania zmian technicznych. Tolerancja pomiarów +/- 15 mm / 1,5 kg / 1,5°.

Tabela 1: Dane techniczne Normandie 2F

Obsah

Obsah 1

Úvod 2
