HR503XX - Wąż ogrodowy Vonroc - Bezpłatna instrukcja obsługi

Rodzaj produktu	Automatyczny zwijacz węża
Marka	Vonroc
Model	HR503XX
Długość węża	15 m
Maksymalne ciśnienie wody	8 bar / 0.8 MPa
Waga	4.9 kg
Montowanie na ścianie	Tak, z uchwytem i kołkami
Podłączenie	Złącze do kranu i złącze węża
Akcesoria w zestawie	Uchwyt ścienny, kołki, śruby, końcówka natryskowa, osłona
Funkcja zwijania	Automatyczna ze sprężyną
Bezpieczeństwo	Sprężyny napięte – nie otwierać obudowy; ochrona przed mrozem
Zastosowanie	Podlewanie na zewnątrz, max ciśnienie wody 8 bar
Konserwacja	Czyszczenie miękką szmatką; przechowywanie w suchym i zabezpieczonym przed mrozem miejscu
Grupa docelowa	Dorośli i dzieci od 8 lat pod nadzorem
Gwarancja	Gwarancja prawna na wady części i wykonania

Często zadawane pytania - HR503XX Vonroc

Jak zainstalować automatyczny zwijacz węża Vonroc HR503XX?

Przymocuj uchwyt ścienny na wysokości około 1 metra nad ziemią. Wywierć 4 otwory o średnicy 12 mm i głębokości 65 mm, włóż kołki, następnie przykręć uchwyt za pomocą dołączonych śrub i podkładek. Na koniec zamontuj osłony na śrubach.

Jakie jest maksymalne dozwolone ciśnienie wody?

Ciśnienie wody nie może przekraczać 8 barów (0,8 MPa), aby uniknąć uszkodzenia produktu.

Jak używać automatycznego zwijacza po podlewaniu?

Po użyciu zakręć wodę i opróżnij wąż. Trzymaj mocno końcówkę natryskową, a następnie wysuń wąż na około 5-16 cm, aby uruchomić automatyczne zwijanie. Wąż zwija się sam; nie puszczaj końcówki.

Co zrobić, jeśli wąż się plącze podczas zwijania?

Całkowicie rozwiń wąż, aby go rozplątać, a następnie lekko pociągnij przed powolnym zwinięciem. Zawsze trzymaj końcówkę natryskową podczas tej czynności.

Czy mogę zostawić wąż rozwinięty po użyciu?

Nie. Po każdym użyciu należy zwinąć wąż, aby nie uszkodzić węża ani sprężyny. Zakręć wodę i opróżnij wąż przed zwijaniem.

Jak czyścić i konserwować zwijacz?

Wyczyść wąż i zwijacz miękką szmatką, najlepiej po każdym użyciu. Nigdy nie używaj chemikaliów ani rozpuszczalników. Przechowuj urządzenie w suchym i zabezpieczonym przed mrozem miejscu.

Czy mogę otworzyć obudowę zwijacza?

Nie. Obudowa zawiera napięte sprężyny, które mogą spowodować obrażenia. Nigdy nie próbuj jej otwierać.

Czy zwijacz jest odpowiedni dla dzieci?

Urządzenie może być używane przez dzieci od 8 lat pod nadzorem. Dzieci nie powinny się nim bawić. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

Jak podłączyć wąż do źródła wody?

Podłącz wąż dopływowy (w zestawie) do kranu za pomocą złącza do kranu. Upewnij się, że wąż nie jest skręcony. Sprawdź, czy nie ma wycieków przed użyciem.

Jaka jest maksymalna długość rozwiniętego węża?

Maksymalna długość węża wynosi 15 metrów. Nie ciągnij poza tę granicę.

INSTRUKCJA OBSŁUGI HR503XX Vonroc

PL Tłumaczenie instrukcji oryginalnej 23

RO Traducere a instructiunilor originale 25

A

7891011

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Nieprzeznaczone do użytku przez dzieci.

Obrażenia ciała spowodowane naprężeniem ściśniętych sprężyn. Szpuli węża nie wolno otwierać.

Chronić automatyczną szpulę węża przed zamarznięciem.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OSTRZEŻENJA DOTYCZĄCE BEZPIECZENSTWA

TO URZĄDZENIE MOŻE BYĆ UŻYWANE PRZEZ DZIECI W WIEKU OD 8 LAT I OSOBY Z OGRANICZONYMI ZDOLNOŚCIAMI FIZY-CZNYMI, CZUCIOWYMI LUB UMYSŁOWYMI LUB NIEPOSIADAJĄCE DOŚWIADCZENIA I WIEDZY, JEŚLI ZNAJDUJĄ SIE ONE POD NADZOREM LUB ZOSTAŁY PRZESZKO-LONE Z BEZPIECZNEGO UŻYTKOWANIA URZĄDZENIA I ROZUMIEJĄ ZWIAŻANE Z TYM ŻAGROŻENIA. DZIECIÓM NIE WOLNO POZWALAĆ BAWIĆ SIE URZĄDZENIEM. DZIECIOM BEZ NADZÓRU NIE WOLNO PR-ZEPROWADZAĆ CZYSZCZENIA I KONSER-WACJI URZĄDZENIA.

Proszę uważnie przeczytać niniejszą instrukcję przed rozpoczęciem korzystania z tego urządzenia i zachować ją na przyszłość. Bardzo ważne jest zrozumienie bezpiecznego sposobu obsługi tego urządzenia, dlatego proszę poświęcić czas na zapoznanie się z wymogami opisanymi w tej instrukcji.

• W przypadku jakichkolwiek wątpliwości dotyczących obsługi urządzenia zalecamy skorzystanie z pomocy odpowiednio wykwalifikowanej osoby.
• Obrażenia ciała spowodowane naprężeniem ściśniętych sprężyn. Szpuli węża nie wolno otwierać.
• Nie pozwalać dzieciom i zwierzętom na zbliżanie się do miejsca pracy i nigdy nie pozwalać dzieciom na obsługiwanie tego urządzenia.
• Kiedy urządzenie nie jest używane, przechowywać je poza zasięgiem dzieci.
• Nigdy nie pozostawiać włączonego urządzenia bez nadzoru.
• Nie wolno używać wody pod ciśnieniem wyższym niż 8 barów/0, 8 MPa, aby uniknąć uszkodzenia produktu.
• Trzymać dyszę węża podczas wciągania węża i monitorować wciąganie do jego zakończenia.

2. INFORMACJE O PRODUKCIE

Nr modelu HR503XX
Długość węża 15m
Maks. wlotowe ciśnienie powietrza: 8 bar / 0.8MPA
Ciężar 4.9 kg

OPIS

Liczby w tekście odnoszą się do rysunków na stronach 2-3.

1.Szpulawęża
2.Wspornikścienny
3.Obrotowywał
4.Dysza
5.Złączewęża
6. Wążdoprowadzający
7. Przyłączewodociągowe
8.Kołekrozporowy
9.Śruba
10.Podkładka
11. Pokrywka

3.INSTALACJA

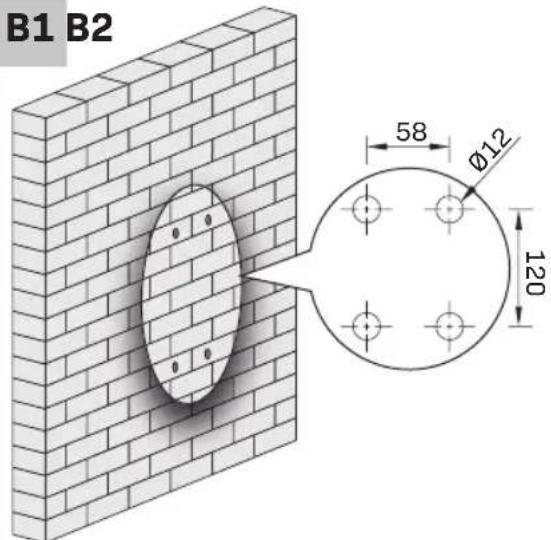

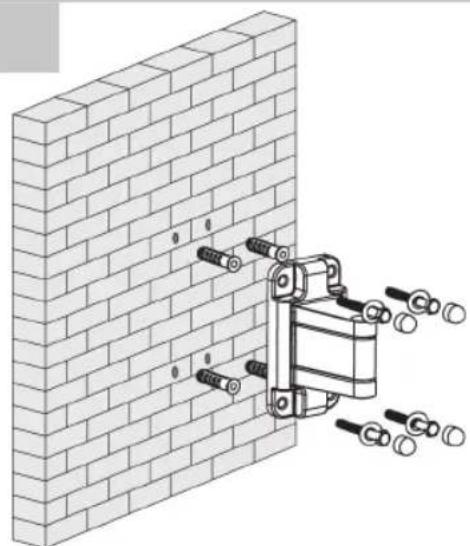

Montaż wspornika ściennego (rys. A, B)

Najlepiej przymocować go do ściany, nie wyżej niż 1 metr od podłogi.

Przed użyciem (rys. A, C)

1. Zamontować szpulę (1) zgodnie z rysunkiem C1.
2. Podłączyć dyszę (4) zgodnie z rysunkiem C2.
3. Podłączyć wąż wody do dopływu wody, zgodnie z rysunkiem C3.
4. Sprawdzić, czy wąż nie jest zgięty.
5. Wyciągać wąż i przestać, gdy uzyska się żądaną długość. Maksymalna długość to 15 metrów.
6. Włączyć wodę i sprawdzić, czy nie ma wycieków.
7. Automatyczna szpula węża jest teraz gotowa do użytku.

Po użyciu (rys. A, D)

Nie pozostawiać węża rozwiniętego. Po użytku należy wyłączyć dopływ wody i spuścić wodę z węża. Wąż musi zostać zwinięty, aby zapobiec uszkodzeniu węża i sprężyny.

Trzymać dyszę węża (4) podczas wciągania węża i monitorować wciąganie do jego zakończenia.

Podczas zwijania wąż musi być prosty. Jeśli wąż się skręci, wysunąć go całkowicie i zwinąć powoli, aby go naprostować.

1. Wyłączyć dopływ wody.
2. Spuścić wodę z węża.

3. Czyścić wąż miękką ściereczką, najlepiej po każdym użyciu.

4. Wyciągnąć wąż na około 5-16 cm, zgodnie z rysunkiem D. Wąż wsunie się automatycznie. Trzymać dyszę węża (4) podczas wciągania węża i monitorować wciąganie do jego zakończenia.

5. Odłączyć dyszę (4).
6. Odłączyć wąż wody od dopływu wody.
7. Wyjąć obrotowy wał (3) i zdjąć szpulę węża (1).
8. Włożyć obrotowy wał (3) z powrotem do otworu i wcisnąć złącze węża dopływu wody na obrotowy wał.
9. Szpula węża jest teraz gotowa do transportu i przechowywania.

5.KONSERWACJA

Czyszczenie

• Nigdy nie zanurzać produktów w wodzie podczas czyszczenia.
• Nie używać środków czyszczących ani rozpuszczalników. Wytrzeć urządzenie miękką ściereczką.
• Czyścić wąż regularnie miękką ściereczką, najlepiej po każdym użyciu.

Przechowywanie

Automatyczną szpulę węża przechowywać w bezpiecznym i suchym miejscu niedostępnym dla dzieci. Nie kłaść niczego na urządzeniu.

WARUNKI GWARANCJI

Produkty VONROC zostały wykonane zgodnie najwyższymi normami jakości i są objęte gwarancją na wady materiałowe i wady wykonania przez okres określony zgodnie z prawem od dnia pierwszego zakupu. Jeśli w tym okresie wystąpi awaria produktu z powodu wady materiałowej i/lub wady wykonania, proszę skontaktować się bezpośrednio VONROC.

Następujące okoliczności nie są objęte niniejszą gwarancją:

• Naprawy i/lub modyfikacje maszyny lub ich próby wykonane przez nieautoryzowane centra serwisowe.
• Normalnezużycie.
• Błędne użytkowanie narzędzia lub jego błędna konserwacja.
• Wykorzystanie części zamiennych innych niż oryginalne

Niniejsze zapisy stanowią wyłączną gwarancję wyrażoną lub dorozumianą oferowaną przez firmę. Nie występują żadne inne wyraźne lub dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, w tym domniemane gwarancje przydatności do sprzedaży lub przydatności do określonego celu. W żadnym razie VONROC nie ponosi odpowiedzialności za żadne szkody uboczne lub wynikowe. Zobowiązania sprzedawcy są ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.
