INSTRUKCJA OBSŁUGI GP804AA Vonroc

PL Tłumaczenie instrukcji oryginalnej 41

RO Traducere a instructiunilor originale

A 9 1 2 3 4 5 6 7 8 Reset Route Faser On

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia urządzenia w razie nieprzestrzegania poleceń z instrukcji.

Wskazuje na niebezpieczenstwo porazenia pradem elektrycznym.

Urządzenie chronić przed mrozem.

Nie wyrzucac produktu do nieodpowiednich pojemników.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

TO URZĄDZENIE MOŻE BYĆ UŻYWANE PRZEZ DZIECI W WIEKU OD 8 LAT I OSOBY Z OGRANICZONYMI ZDOLNOŚCIAMI FIZYCZNYMI, CZUCIOWYMI LUB UMYSŁOWYMI LUB NIEPOSIADAJĄCE DOŚWI-ADCZENIA I WIEDZY, JEŚLI ZNAJDUJĄ SIĘ ONE POD NADZOREM LUB ZOSTAŁY PRZESZKOLONE Z BEZPIECZNEGO UŻYTKOWANIA URZĄDZENIA I ROZUMIEJĄ ZWIAŻANE Z TYM ZAGROŻENIA. DZIECIOM NIE WOLNO POZWALAĆ BAWIĆ SIĘ URZĄDZENIEM. DZIECIOM BEZ NADZORU NIE WOLNO PRZEPROWADZAĆ CZYSZCZENIA I KONSERWACJI URZĄDZENIA. JEŚLI PRZEWÓD ZASILANIA JEST USZKODZONY, MUSI GO WYMIENIĆ PRODUCENT, JEGO PRZEDSTAWICIEL SERWISOWY LUB PODOBNIE, ODPOWIEDNIO WYKWALIFIKOWANA OSOBA, ABY UNIKNĄĆ ZAGROŻENIA. WTYCZKĘ NALEŻY WYJĄĆ Z GNIAZDKA PRZED ROZPOCZĘCIEM CZYSZCZENIA URZĄDZENIA LUB CZYNNOŚCI KONSERWACYJNYCH DOTYCZĄCYCH URZĄDZENIA. Proszę uważnie przeczytać niniejszą instrukcję przed rozpoczęciem korzystania z tego urządzenia i zachować ją na przyszłość. Bardzo ważne jest zrozumienie bezpiecznego sposobu obsługi tego urządzenia, dlatego proszę poświęcić czas na zapoznanie się z wymogami opisanymi w tej instrukcji.

• W przypadku jakichkolwiek wątpliwości dotyczących obsługi urządzenia zalecamy skorzystanie z pomocy odpowiednio wykwalifikowanej osoby.
• Połączenie elektryczne musi być chronione wyłącznikiem różnicowoprowadowym dla gniazda zasilania o znamionowym natężeniu uruchamiającym wynoszącym 30 mA (maks.).
• Nie pozwalać dzieciom i zwierzętom na zbliżanie się do miejsca pracy i nigdy nie pozwalać dzieciom na obsługiwanie tego urządzenia lub dotykanie przedłużacza. Kiedy urządzenie nie jest używane, przechowywać je poza zasięgiem dzieci.
• Nigdy nie pozostawiać włączonego urządzenia bez nadzoru.
• Nigdy nie ciągnąć urządzenia za przewód zasilający. Przenosić urządzenie za rączkę do przenoszenia.
• Przewód zasilający nie może leżeć na ostrych przedmiotach, które mogą przebić zewnętrzną izolację. Przed użyciem przewodu zasilającego i w przypadku jego uszkodzenia należy skontrolować przewód zasilający i w razie potrzeby poprosić o jego wymianę w specjalistycznym serwisie. Nie używać urządzenia, jeśli przewód jest uszkodzony.
• Chronić przewód zasilający przed gorącem, mrozem, olejami, rozpuszczalnikami i wszelkimi ostrymi krawędziami lub przedmiotami.
• Połączenia i przewody elektryczne, jak przedłużacz, należy stale chronić przed wilgocią.
• Sprawdzić, czy parametry zasilania podane na urządzeniu są zgodne z parametrami zasilania sieciowego. Napięcie zasilania musi wynosić 220-240 VAC.
• Nigdy nie uruchamiać tego urządzenia na sucho, czyli niezanurzonego w wodzie. Jeśli urządzenie się przegrzeje, wyłącznik termiczny je wyłączy. Jeśli tak się stanie, odczekać 5 minut przed ponownym użyciem urządzenia.
• Włączać zasilanie z powrotem tylko suchymi rękami.
• Nigdy nie używać tego urządzenia w stawie lub basenie, w którym znajdują się ludzie!

• Nie używać wyłącznika do wody pitnej.

• Przy pomocy tego urządzenia nie wolno pompować substancji żrących, łatwopalnych ani wybuchowych, smarów, olejów, słonej wody ani ścieków.

• Wartość pH wody musi mieścić się w zakresie od 6,5 do 8,5.
• Temperatura pompowanej cieczy nie może przekraczać 35°C.

Bezpieczeństwo elektryczne

Podczas korzystania z urządzeń elektrycznych należy zawsze przestrzegać krajowych przepisów BHP w celu ograniczenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Przeczytać poniższe instrukcje dotyczące bezpieczeństwa oraz dołączone instrukcje dotyczące bezpieczeństwa.

Zawsze sprawdzać, czy parametry źródła zasilania są zgodne z napięciem podanym na tabliczce znamionowej.

Podłączanie do zasilania

Dopilnować, aby zasilanie i wtyczka były zgodne z urządzeniem. Zapoznać się z tabliczką znamionową umieszczoną na urządzeniu. Wszelkie modyfikacje może przeprowadzać wyłącznie wykwalifikowany elektryk.

Ostrzeżenie! To urządzenie musi być uziemione. Jeśli nie będzie prawidłowo uziemione, to urządzenie może spowodować porażenie prądem. Dopilnować, aby gniazdo zasilania było uziemione. W razie wątpliwości zlecić kontrolę wykwalifikowanemu elektrykowi.

Ostrzeżenie! Unikać dotykania bolców wtyczki podczas wkładania (wyjmowania) wtyczki do (z) gniazdka zasilania. Dotknięcie spowoduje silne porażenie prądem.

Wymiana przewodów lub wtyczek

Jeśli przewód sieciowy zostanie uszkodzony, należy go wymienić na specjalny przewód sieciowy dostępny u producenta lub w jego dziale obsługi klienta. Wyrzuć stare przewody i wtyczki zaraz po ich wymianie na nowe. Niebezpieczne jest wkładanie do gniazdka wtyczki przewodu, który nie jest podłączony do urządzenia.

W przypadku zastosowania przedłużaczy Stosować jedynie atestowane kable przedłużeniowe przystosowane do mocy urządzenia. Żyły takiego kabla muszą mieć minimalny przekrój 1,5 mm2. Jeśli kabel przedłużający jest nawinięty na bęben, należy go całkowicie rozwinąć.

2. INFORMACJE

Wyłącznik ciśnieniowy pozwala na automatyczne sterowanie pracą pompy ogrodowej. Ten wyłącznik ciśnieniowy przeznaczony jest do użytku prywatnego w celu dostarczania wody i nawadniania ogrodów i nie jest przeznaczony do użytku komercyjnego.

Wyłącznik jest przeznaczony wyłącznie do pracy z wodą czystą i deszczową.

DANE TECHNICZNE

Nr modelu GP804AA
Napięcie 220-240 V~ 50/60 Hz
Maks. ciśnienie 10 barów
Maks. moc 1100 W
Maks. natężenie 10 A
Maks. rozmiar cząstki 1 mm (czysta woda)
Ciśnienie włączania 1,5-2,5 bara
Domyślne ciśnienie włączania 1,5 barów
Ochrona przed uruchomieniem na sucho	Tak
Manometr Tak
Zabezpieczenie przed przepły-wem wstecznym	Tak
Maks. temperatura wody 35 °C
Ochrona IP44
Złącze ciśnieniowe	Gwint wewnętrzny G1"
Przyłącze pompy	Gwint wewnętrzny G1"
Długość kabla	1,2 m
Cieżar	1,3 kg

OPIS

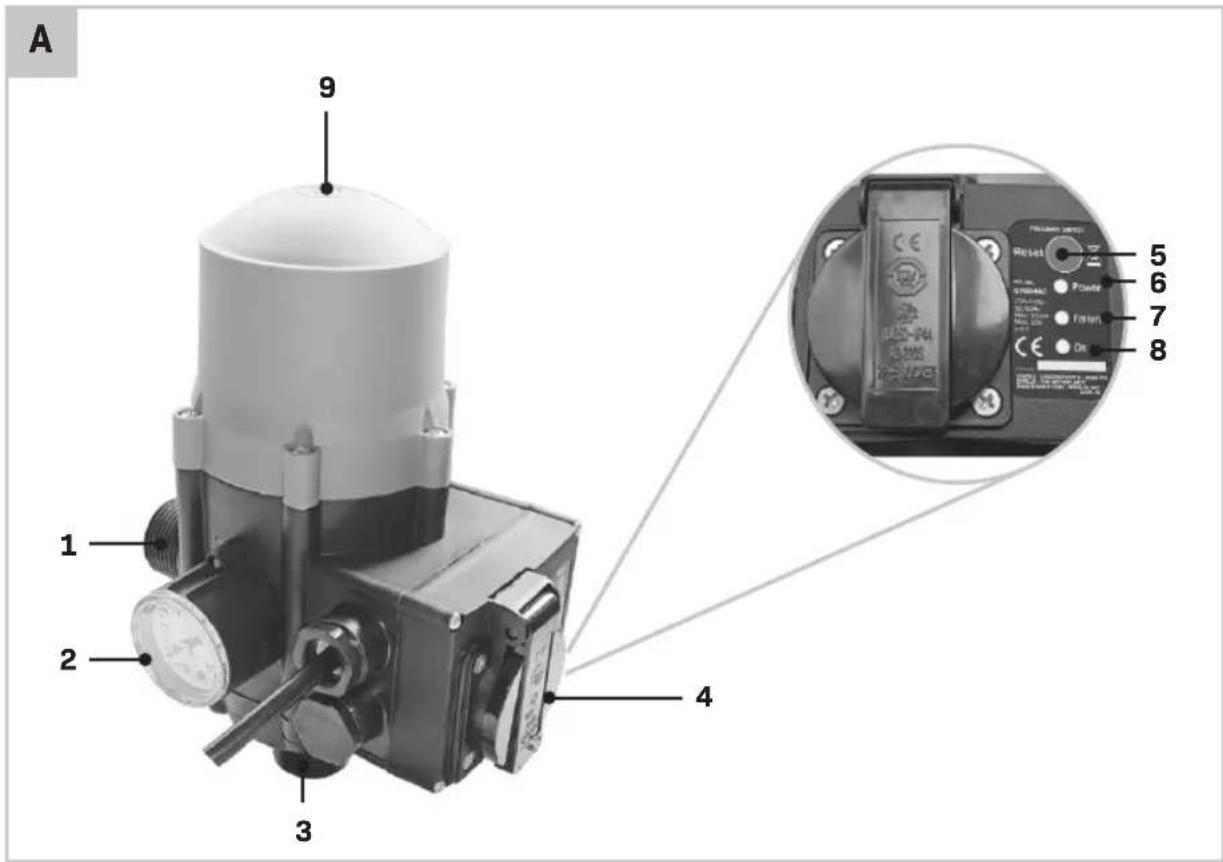

Liczby w tekście odnoszą się do rysunków na stronie 2.

1. Odpływ wody

2. Manometr

3. Dopływ wody

4. Gniazdo zasilania
5. Przycisk resetowania
6. Dioda LED - zasilanie
7. Dioda LED - awaria
8. Dioda LED - włączony
9. Śruba do regulacji ciśnienia

3. MONTAŽ

Przed rozpoczęciem wykonywania jakichkolwiek prac dotyczących wyłącznika ciśnieniowego, odłączyć wtyczkę zasilania od gniazda zasilania.

Nie instalować wyłącznika ciśnieniowego po stronie dopływu wody pompy.

Wyłącznik ciśnieniowy musi być ustawiony pionowo. Jeśli będzie ustawiony inaczej, nie będzie działać prawidłowo.

Wyłącznik ciśnieniowy należy zainstalować w suchym otoczeniu z wentylacją. Wyłącznik ciśnieniowy można zainstalować na wolnym powietrzu, pod warunkiem zapewnienia odpowiedniej osłony przed deszczem i wiatrem.

Instalacja wyłącznika ciśnieniowego (rys. A, B)

1. Nakleić taśmę do uszczelniania gwintów (zawierającą Teflon) na złącze dopływu wody (3).

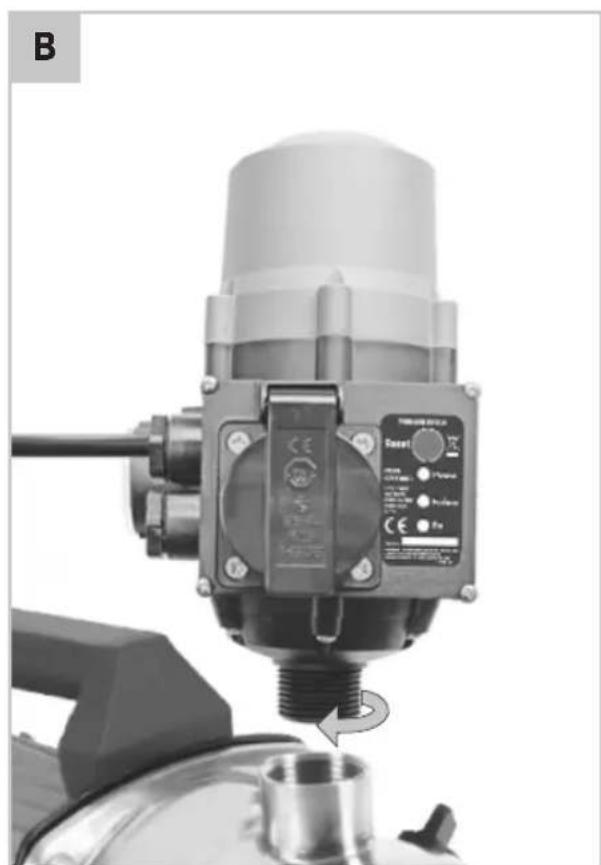

2. Wkręcić złącze dopływu wody (3) w złącze odpływu pompy zgodnie z rysunkiem B.
3. Wybrać średnicę węża oraz złączki systemu podłączania węża do użycia.
4. Nakleić taśmę do uszczelniania gwintów (zawierającą Teflon) na złącze odpływu wody (1).
5. Nakręcić złączkę (nie dołączona) na odpływ wody (1).
6. Podłączyć wtyczkę zasilania pompy do gniazda zasilania (4).
7. Podłączyć wąż (nie dołączony) do złączki.
8. Sprawdzić, czy wąż nie jest zgięty.

4. OBSŁUGA

Nigdy nie używać wyłącznika ciśnieniowego, gdy ktoś jest w wodzie!

Włączać i wyłączać zasilanie tylko suchymi rękami.

Włączanie i wyłączanie (rys. A)

1. Sprawdzić, czy włącznik pompy znajduje się w położeniu „O” przed podłączeniem wyłącznika ciśnieniowego do zasilania.
2. Przestawić włącznik pompy w położenie „I”, aby włączyć pompę.
3. Wyłącznik ciśnieniowy pozwala na automatyczne sterowanie pracą pompy ogrodowej. Otworzyć podłączony kran lub pistolet do podlewania, aby uruchomić pompę. Po uruchomieniu pompy początkowo w wodzie będzie znajdować się dużo powietrza. Nie oznacza to usterki pompy, tylko wskazuje na usuwanie z niej powietrza. Przy pierwszym użyciu pompy usunięcie powietrza może potrwać kilka minut.
4. Po zamknięciu podłączonego krany lub pistoletu do podlewania, pompa automatycznie przestanie pompować.
5. Przestawić włącznik pompy w położenie „O”, aby wyłączyć pompę.

Wyłącznik ciśnieniowy jest wyposażony w 3 diody LED (6, 7, 8), informujące o stanie wyłącznika:

Diody LED Stan urządzenia
Dioda LED - zasilanie (6)	Wyłącznik ciśnieniowy jest podłączony do zasilania elektrycznego. Wyłącznik ciśnieniowy jest gotowy do użytku.
Dioda LED - awaria (7)	Pompa pracuje na sucho, czyli bez wody. Uruchomiło się zabezpieczenie przed pracą bez wody. Skorzystać z instrukcji obsługi pompy, aby odnaleźć przyczynę awarii i ją usunąć. Następnie ponownie uruchomić pompę, wciskając przycisk resetowania (5) na wyłączniku ciśnieniowym.
Dioda LED - włączony (8)	Wyłącznik ciśnieniowy uruchomił się, a w gniazdku jest napięcie. Pompa pracuje.

Odczytywanie ciśnienia (rys. A)

Ciśnienie w rurze można odczytać na manometrze (2). Czarna podziałka podaje ciśnienie w barach.

Ustawianie ciśnienia włączania (rys. A)

Domyślne ciśnienie włączania to 1,5 bara. Ciśnienie włączania można ustawić na wartość od 1,5 bara do 2,5 bara.

Ciśnienie włączania ustawia się za pomocą śruby do regulacji ciśnienia (9). Każdy obrót o 360° zmniejsza lub zwiększa ciśnienie włączania o około 0,2 bara.

• Obracanie zgodnie ze wskazówkami zegara powoduje zwiększenie ciśnienia.
• Obracanie przeciwnie do wskazówek zegara powoduje zmniejszenie ciśnienia.

Kończenie pracy (rys. A)

Jeśli istnieje ryzyko występowania przymrozków lub w przypadku długiego nieużywania wyłącznika należy go przechowywać w odpowiednim miejscu.

1. Dopilnować, aby włącznik pompy znajdował się w położeniu „O”.
2. Wyjąć wtyczkę zasilania z gniazdka sieciowego.
3. Odłączyć wtyczkę zasilania pompy od gniazda zasilania (4).
4. Wykręcić i odłączyć wyłącznik ciśnieniowy. Poczekać, aż woda spłynie, po czym przepłukać czystą wodą. Dopilnować, aby w urządzeniu nie pozostała woda.
5. Odłączyć wąż ssawny od odpływu wody (1). Wykręcić złączkę z odpływu wody (1).
6. Oczyścić i schować urządzenie (patrz „Konserwacja”).

5. KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka.

Czyszczenie

UWAGA! Ryzyko uszkodzenia produktu!

Nigdy nie zanurzać urządzenia w wodzie podczas czyszczenia.

Nie używać środków czyszczących ani rozpuszczalników. Wytrzeć urządzenie suchą ściereczką.

Przechowywanie i ochrona przed zamarzaniem

Jeśli w wyłączniku ciśnieniowym i jego akcesoriach pozostanie woda, mogą one zostać uszkodzone, gdy woda zamarznie. Całkowicie opróżnić wyłącznik i jego akcesoria z wody i chronić je przed zamarzaniem.

Przechowywać to urządzenie w dobrze wentylowanym i suchym miejscu w temperaturze nie niższej niż +5°C.

Kiedy urządzenie nie jest używane, przechowywać je poza zasięgiem dzieci.

ROZWIĄZYWANIE PROBLEMÓW

Problem Przyczyna Rozwiązanie
Pompa nie uruchamia się	Brak zasilania sieciowego	Sprawdzić zasilanie sieciowe
	Pompa nie jest włączona	Włączyć pompę
	Dioda LED - awaria świeci	Nacisnąć przycisk resetowania
	Za niskie ciśnienie pompy	Sprawdzić, czy ciśnienie pompy jest o 0,8 bara wyższe od ciśnienia włączania wyłącznika
	Ciśnienie włączania ustawione za nisko	Obracanie śruby do regulacji ciśnienia zgodnie ze wskazów-kami zegara powo-duje podniesienie ciśnienia włączania
	Uruchomiło się zabezpieczenie przed pracą bez wody, ponieważ ciśnienie włączania jest ustawione za wysoko	Obracanie śruby do regulacji ciśnie-nia przeciwnie do wskazówek zegara powoduje obniżenie ciśnienia włączania
Pompa stale się uruchamia i wyłącza	Ciśnienie włączania ustawione za wysoko	Obracanie śruby do regulacji ciśnie-nia przeciwnie do wskazówek zegara powoduje obniżenie ciśnienia włączania
	Wyciek po stronie odpływu	Sprawdzić wąż odpły-wu i jego połączenia
Pompa nie zatrzymuje się odpływu	Wyciek po stronie odpływu	Sprawdzić wąż odpływu i jego połączenia
	Ciśnienie włączania ustawione za wysoko	Obracanie śruby do regulacji ciśnienia przeciwnie do wskazówek zegara powoduje obniżenie ciśnienia włączania

SRODOWISKO

przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

Uszkodzone i/lub niepotrzebne urządzenia

elektryczne lub elektroniczne podlegaja

zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie
