INSTRUKCJA OBSŁUGI BWA412 BeamZ

OSTRZEZENIE! Przed przystapieniem do jakichkolwieczynnosci zwiaganzych z urzadzeniem, nalezy uwaiznie przycezyac ninejsza instrukcje i zachowac ja z lekarstwem na przyszlsc. Zawiera wazne informace dotyczace instalacji, uzytkowania i konserwaci urzadzenia.

• Rozpakujisprawdzdokladyne,czynie ma zadnych uszkodzeni transportowych przed uzyciem urzadzenia
• Przechytaj uwaznie te instrukcje i postepuj zgodnia z instrukcjami.
• Przestręgaj wszystkich ostrzeżen dotycznych bezpieczneśćw.
  Upewnij sie, ze kadne otwory wentylacyjne nie sa zablokowane; w przeciwnym razie urzadzenie sie przyegrzeje.

OSTRZEZENIE! Przed podlączeniem urzadzenia do gniażdka siediociego sązy napierw sprawdžć,czy napiȩcie i czestotliwość sieci są zgodne z wartosciami podanymi na urzadzeniu. Jesli urzadzenia ma przyłącznik wyboru napiȩcia, podlącz urzadzenia do gniażdka siediociego tylko wtedy, gdy wartość urzadźni wartość siediocie są zgodne. Jesli dołączony przyȩźod zasilajćny lub zasilacnz nie pasuju do gniażdka sciennego, skontaktuś z elektrykiem.

• Po podlaczeniu urzadzenia sprawdz wsystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykfad z powodu potkniec.
  Upewnij sie, ze przywod zasilajacy nie jest zacisniety ani uszkodzony. Od czasu do czasu sprawdzai urzadzenie i przywod zasilajacy.
  Zawsze odaczaj zasilanie z sieci, gdy urzadzenie nie jest uzywane lub przyczszeniem! Obsluguj przyzwod zasilajacy tylko za wtyczke. Nigdy nie wymiagaj wyczki, ciagnac za przyzwod zasilajacy.
  Odlac przwod zasilajacy i zasilac od gniazdka, jesi istnieje ryzyko uderzenia pioruna lub prerd duszymi przerwami w pracy.
• Nie włuczaj wyluczaj urzadzenia w krótkich odstepach czasu.
• Nie podłaczaj urzadzenia do dimmerpada.
  Zainstaluj urzadzenie w dobrze wentlylowanym miejscu.
  Nigdy nie kłasć zadnych materiały na obiektywie.
  Nigdy nie pozwol, aby swiatto stoneczne swieci to bezposrednio na objiektywie, nawet jejli urzadzenie nie dzia.
  Zawsze nalezy zapewnic swobodna przestrzen powietrzna o wysokoosci co najmiec 50 cm wokot urzadzenia w celu wentylacji.
  Upewnij sie, ze obszar pod misiecem instalacj jest zablokowany podczas montazu, oprozniania lub serwisowania urzadzenia.
  W przypadku wysokość montaź > 100 cm zawsze sąȩzy zamocowej urzadzenia odpowiednia liną zabezpieczaję. Przymocuj line zabezpieczaję tylko w poprawnych punktach mocowania. Linka zabezpieczaję nie sąć nigdy zamocowana na uchwytach transportowych!
  Nigdy nie patrz bezposrednio na wiazke swiatla. Zwroc uwage, ze szybkie zmiany w oswieleniu, np. szbko migajace swiatlo, moze wywohywacnapady padaczkowe u osob swiatoczulych lub z padaczka.
  To urzadzenie nie jest przyznaczone do ciaghej pracy. Spojne przyerwy w Dziataniu zapewnia, ze urzadzenie bedzie sluzyc przyez dlugi czas bez wad.

OSTRZEZENIE! Jesli przywod zasilajcy urzadzenia jest wyposaźny w styk uziemiajacy. nalezy go podączyć do gniażda z uziemieniem ochronym. Nigdy nie nalezy bezaktywowac uziemenia ochrnoopść oczopodu zasilajacego.

Upewnij sie, ze urzadzenie nie jest narazone na dziajanie wysokich temperatur lub kurzu.
Wczyszc urzadzenie za pomocsauchej szmatki.
- Nie nalezy dotykać urzadzenia gołymi rekoma podczas przycny (obudowa staje sie bardzo goręca). Odczekaj przyznajmiej 5 minut, aż urzadzenia ostygnie.
- Nie nalezy wystawiac tego urzadzenia na latwopalne materiały, plny lub gazy.
- Jesli urzadzenie zostato narazone na drastyczne wahania temperatury (np. Po transporcie), nie waczaj go natychmiast. Powstajca woda kondensacyjna moze uszkodzic urzadzenie. Pozostaw urzadzenie wylaczone, az osiagnie temperature pokojowa.
Nigdy nie probuj ominać przylacznika termostatycznégo ani bezpieczników.
- Nie demontuj ani nie modyfikuj urzadzenia.
Do wymianu uzywacbepiecznikow / zarowek unto goo samego typi itlyko togo samego typu.
- Naprawy, serwisowanie i podlącenie elektryczne musza być wykonywane przyż wykwilifikowanego technika.
- Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
- Jesli urzadzenie jest eksploatowane w inny sposob niz opisany w niniejszej instrukcji. produkt moze ulec uszkodzeniu, a gwarancja traci waznosc.
- Plastikowe torby musza byc przechowywane w mieiscu niedostepnym dla daneci.
Urzadzenie musi byc zainstalowane w meiscu niedostepnym dla daneci. Nigdy nie pozostawiaj urzadzenia bez nadzoru.

Ten symbol umieszczony na produktie lub.go opakowani oznacza, ze produkt ten nie moze byc traktowany jak odpad komunalny. Zamiast tego nalezy przyekazac go do odpowiednigo punktu zbiorki w celu recykingu sprzetu elektryczneo i elektroniczneo.

Zapewniajac prawidlowa utilizace tego produktu, pomagasz zapobiegac potencjalnym negatywnym konsekwencjom dla srodowiska i zdrowia ludzkiego, ktore moglyby zostac spowodwane przy niewaosciwe postepowanie z opadami tego produktu. Recykling materiafow pomoze chronicz asoby naturalne. Aby uzyskac bardziej szcegolowe informace na temat recyklingu tego produktu, naezy skontaktowac sie z lokalnym biurem obywatelskim, sfluzbami oczyszczania miasta lub sklepem, w ktorym produkt zostaf zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UNAGA! Natychmiast po ostrzmaniu produktu ostroznie Rozpakuj karton, sprawdž zawartosc, aby upewnic sie, ze wszystkie czeci sa obecne i zostaly odebrane w dobrym stanie. Natychmiast powiadomic dostawcji zachowac materiaj do pakowania w celu sprawdzenia,czy jakakolwiek

cęsć wygląda na uszkodzona przyź przesytki lub samo opakowie wykazuje oznaki niewlasciwo go postepowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostac zwrocony do fabryki, zańe jest, aby produkt zostat zwrocony w oryginalnym opakowaniu fabrczonym i opakowaniu.

Jesli urzadzenie zostato wystawione na drastycznwahania temperatury [np. Po transporcie), nie waczaj go natychmiast. Powstajca woda kondensacyjna moze uszkodzic twoe urzadzenie. Pozostaw urzadzenie wyfczone, az osiagnie temperaturpPokojowa.

ZASILACZ

Na etykiec z tyu produktu jest wskazany jakiego typu zasilacz musi byc podlaczony. Sprawdz,czy napiecie w sieci jest wlasciwe do uzytego zasilacza. Kaźde innate napiecie nied podane, moze sprawic nieodwracalne uszkodzenie oswietlenia. Produkt musi byc rowniez bezposrednio podlaczony do sieci zasilajacej i wtedy dopiero moze byc uzywany. Brak sciemniaca lub regulowany zasilacz.

OSTRZEZENIE! Zawsze podłuczaj urzadzenia do zabezpieczonego obwodu (wy!). Upewnij sie, ze urzadzenia ma odpowiednie uziemienie elektryczne, aby uniknac ryzyka porazenia pradel lub pozaru.

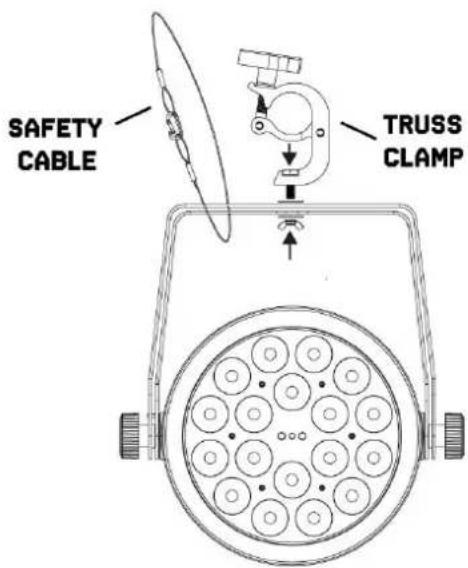

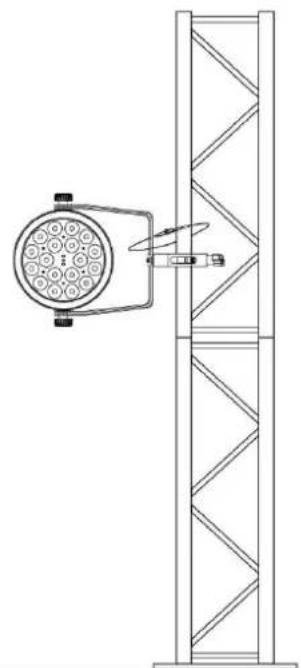

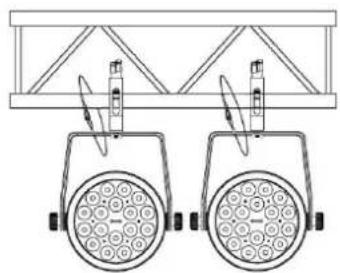

MOCOWANIE

Oprawa powinna byc ostawiona na stabilnej i rownej powierzchni. Za pomoc elementow mocujacych pty podstawowej, urzadzenia mayra rownie zamontowac do gory nogami do kratownicy, patrz ponieszysrysunek. Do zamocowania wymagane sa certyfikowane zaciski o prawidlowym obciazeniu roboczym. Zgodnie z rysunkiem, s Ruby szybkiego blokowania wspornikow omega sa umieszczane w otworach przywidzianych w pycie podstawy i obracane zgodnie z ruchem wskazowek zegara a do zablokowania (do zatrzymania). Miejsce montazu musi miec wystarczajac stabilnosc i byc w stanie utrzyma ciezar 10-krotnosci wagi urzadzenia. Zabezpiec urzadzenia za pomoc a linki zabezpieczajacej, aby nie spadlo.

Podczas wykonywania jakiejkolwiek instalacji nalezy zawsze prestrzegac europejskich i krajowych wytcznych dotycznych olinowania, wiararow i wsystkich innych kwestii zwiazanych z bezpiecieznstwem. Zawsze pozwol, aby instalacja zostafa sprawdzone przy autoryzowanego dealera!

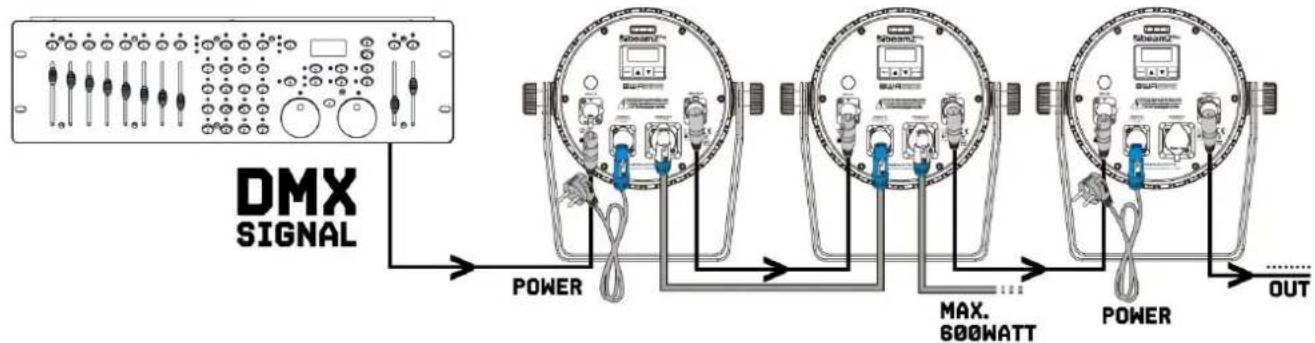

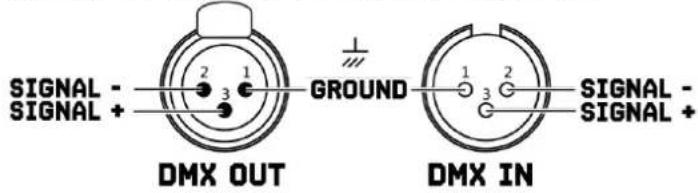

KONTROLA DMX512

Jesi uzywasz standardowego kontrolera DMX, mozes podlaczyc wyjscie DMX kontrolera bezposrednio do wejscia DMX pierwszego urzadzenia w lancuchu DMX. Zawsze podlacz wyjscie jegno urzadzenia do wejscia nastepnego urzadzenia, az wsystkie urzadzenia zostana podlaczzone.

UNAGAI Na ostatnim urzadzeniu musisz miec linie DMX z rezystorem koconwym. Wez zlacze XLR i przylutuj rezystor 120 Ohm niedzy sygnatem [-] a sygnatem (+) i podlacz go do wyjscia DMX ostatniego urzadzenia w linii.

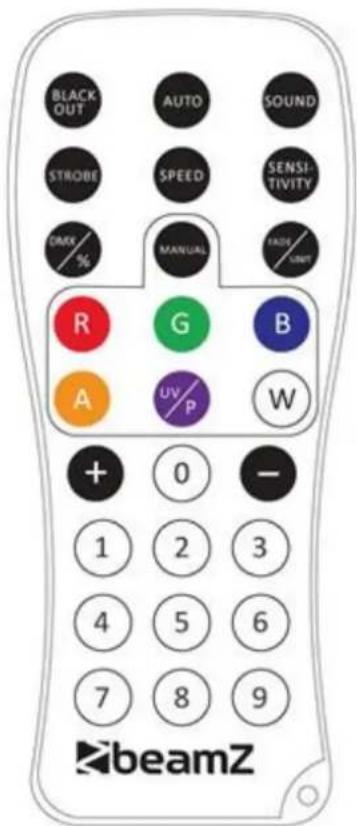

PILOT ZDALNEGOSTEROWANIA

BLACK OUT MODE

Nacisnj aby opusic aktualny tryb. Nacisnj ponownie by powróci do poprzedniego trybu.

AUTO MODE

Za pomocę togo przycisku要去sz skorzystac z wbudowanych programów automatycznych.

Aby wączyc tryb automatyczny:

1. Nacisnij na pilocie przycisk
2. Nascikaj lub , aby wybierac pośród gotowych programów.

SOUND MODE

Za pomocę togo przycisku moźysz skorzystac z wbudowanych programów dzwiekowych reagujacych na muzyk.

Aby wączyc trybźȩwKnowy:

1. Nacijsij na pilocie przycisk
2. Naciskaj lub , aby wybierać posród gotowych programów dzwieckowych.

STROBE MODE

Za pomocageto przycisku mozesskorzystacz funkci stroboskopu.
1. Nacijsnj na pilocie przycisk
2. Naciskaj lub aby zwiekszyc badzzmniejszyc czestotliwość bplysku.
3. Naciśnij ponownie (STROBEOiC tryb stroboskopu.

SPEED MODE

Ta funkca je pozwala na ustawienie predkosci programów automatycznych, badź dzwiekowych.

1. Nacijsij na pilocie przycik (SPEED)
2. Naciskaj lub aby zwiekszyc budz prędkość programu.

SENSITIVITY MODE

Aby wyregulować czuśćmi mikrofona wtrybie dzwiekowym:

1. Nacijsij na pilocie
2. Nacijsij abwyieksy, badzzmniejsyczufoSc mikrofonu.

DMX MODE

Ta fungcja pozwala na wączenia, sądź wyćzenia trybu DMX.
1. Nacijsnj na pilocie przycisk DMX , a urzadzenie zacznie dziatc w trybie DMX.
2. Nacijsnij ponownie , aby wyłaczyc tryb DMX.

TRYB MANUALNY

Aby manualenie regulowac natęzennieść diaod LED:

1. Nacijsnij na pilocie przycisk (MANUAL)
2. Nacijsnij .G.B.B.ACzerwony, zielony, niebieski, biaIy lub bursztynowy) aby wybrac kolor.
3. Nacisnij ponownie R.G.B.A (czerwony, Zielony, niebieski, bia ly lub bursztynowy) aby zamknac kolor.
4. Naciskaj + lub - ,aby zwiekszyc lub zmniejszcy natezenie.

TRYB WYGASZANIA

Za pomocajtefunckjmozesustawicwygaszanieprogramu automatyczneo,dzwiekowego lubtrybu manualeneo.

1. Nacijsij na pilocie przycisk
2. Nacijsnij ponownie przycisk EDE yęczy wgaszanie.

NUMERY 1-9

Za pomocaklawiszynumerycznych mozeswyregulowacjasnoscprogramowautomatycznych,dzwiekowych lubtrybu manualneo.Nacisnj na pilocie cyfry , almienicjasnosc swiecenia.

UNAGAI Pilot zdalneo sterowania jest dostarczny wraz z bateria. Aby uniknac rozadowywnia baterii podczas magazynowania sprzetu, pomiedzy bateria a stykami pilota znajduje sie folia. Przed pierwszym uzyciem nalezy wciagnac folie

znajdujaca sie na dole pilota.

Jesi zasiag dziaiania pilota spada, wymien baterie. W tym celu, z tyu urzadzenia, przesun w prawo malutki plastik (1) oraz w tym czasie wciagnijt tacke baterii (2). Do uzywania pilota wymagana jest Juda bateria CR 2025 3V. Podczas wiktadania bateri powinien byc na gorze.

KLASA OCHRONY IP65

Urzadzenia z klasa ochry IP65 są pyłoszczelne i calkowiecie zabezpieczone przy kontaktem (pierwszy kod). Są rownież chronione przy wodarozpryskowa pod dowolnym kątem (drugu cyfra kod). Dlatego tez to urzadzenia要去 być uzywane na zewnatrz. Urzadzenia są zazwyczaj przyżznaczonebylko do uzytku tymczasowego (oswielmetenie wydarzen), aNie do stało go uzytku na zewnatrz. Okreslona klasa ochry nie czawiera stwierdzenia odpornosci na warunki pogodowe (odpornosc na zmieianjać sie warunki otoczenia, a takze na dziatanie promieni stonecznych i promieni UV).Uszczelnienia i połaczenia srobowe urzadzen musza być regularnie sprawdzone w celu zapewnienia bezawarynej pracy.

KONSERWACJA

Ta oprawa jest praktcznie bezobslugowa, ale powiniene regularnie sprawdzać uradzionie pod kątem aspektow mechaniznych i elektrycznych.

Ocen srodowisko pracy i ustal harmonogram inspekci i czyszczenia zgodnie z ponižszymi wytycznychi:

Odlac urzadzenie od zasilania i pozwol mu catkowiec ostygnac przed przystapieniem do kontrloi czyszczenia.
Sprawdczczywretiysrubyuyte do montazu urzadzenia sa dobrze dokrecone i wolne od korozj.
Sprawdzi obudowe, punkty mocowania i punkty instalacji, nie moga wykazywać zadnych oznak deformacje, zuźycia ani zmeczenia.
Sprawdmechanicznie poruszajaceci,ktore nime moga wykazywac oznak zuzycia ani zmeczenia.
Sprawd z kable zasilania elektrycznego i sygnalowego, nie moga one wykazywac zdnych uszkodzen anizmeczenia.
Do czyszczenia urzadzenia nie nalezy uzywac Rozpuszcjalnikow, materiafow sciernych ani innych podobnych produktow.
- Przetrzyj urzadzenia i wycyszec szklana phtke miękka, czysta, niedozostawiajacja wólkiencsiereczka zwilzoną slabym roztworem czyszczącym. Umieść rozwör na szmatce, aNie na czyszczonej powierzchni. Unikaj pocierania szklanych powierzchni.
Przed ponownym wlacieniem urzadzenia osusz urzadzenie, zacza i styki miekka, czsta. niestrzejca sie szmatka lub sprezonym powietrzem o niskim cijsieniu.

ROZWIAZYWANIE PROBLEMOW

Ponizsa lista kontrlna moze pomoc w rozwiazaniu problemu w ma lo sprawdopodobnym przypadku wystapienia problemu podczas korzystania z produktu:

OBJAW	MOZLIWA PRZYCZYNA	SUGEROWANE DZIA ANIE
Brak odpowiedzi z urzadzenia.	Brak zasilania urzadzenia.	Sprawdź, czy zasilanie jest wączone.
	Przepalony bezpiecznik lub będwewétrzny.	Sprawdź kable i połaczenia.Wymiennie sredni bezpiecznik lub skont⁺tować są z pomocza techniczna Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj oslon podstawy lub jarzma. NieNSEWY wymiennie bezpieczników ani przypręwadźć napraw lub ušug, krôreNie są opisane w nimiejszej instruktji obstrugi, chyba ze posiadź autoryzacje od Beamz lub autoryzowanego partnera serwisowej Beamz.
Urzadzenia resetuje są prawnȩwo, ale nie reaguje (lub nie reaguje poprawmie) na kontrør.	Kontroler nie jest pod⁺ćzony.	Pod⁺çk contrør.
	Zła linia DMX.	Sprawdź połaczenia i kable. Popraw nieprawid✕owe połaczenia. Napraw lub wymiennie uszkodzone kable.
	Linia DMX nie ma oporność końciej.	Włóz w tymczę terminatora DMX do gniaźda wyjscia danych ostatniego urzadzenia na linii DMX.
	Niepoprawne adresowanie urzadźne.	Sprawdź adres urzadzenia i ustawuminium trybu DMX.
	Urzadzenia jest wadȩwe i zlokacja transmisje danych na linii DMX.	Odlacz zlokacja DMX IN i OUT i pod⁺çz je bezpośrednio, aby ominać Jedno urzadzenia naraz, aź do odzyskania normalnej pracy. Zlecić wadȩwe urzadzenia serwisowej upoawaźnienemu technikowy.
	Pin 2 i 3 są odwrócone w połaczenia XLR.	Sprawdź połaczenia i kable. Zamont⁻j kabel zmiamy fazy pomiedźny urzadzeniAMI lub sworzniem zamieniazajnym 2 i 3 w urzadzeniu, krôr zachowuju sie chaotycznie.
Bławdo zresetowaniu urzadzenia.	Efekt wymaga mechanicznej regulacje.	Sprawdź wersje oprogramowania i komunikaty o będach urzadzenia, aby uzyskaćość informacje. Skont⁺t⁻j uzyk zamienian⁻j z Beamz lub autoryzowanym partnerem serwisowej Beamz.
Strumień swietlncy odcinsi są z przerwami.	Urzadzenia zbyt gorace.	Pozwoły urzadzeniu ostygn⁺ć. Zmielejsz temperatur otoczenia. Zapewnjswobodny przechywo powietrza wokuř oprawy. W razie potrzeby wynczyść urzadzenia.
	Diody LED uszkodzone.	Odl⁺çz urzadzenia i skont⁺t⁻j uzyk z pomoczy techniczna Beamz lub autoryzowanym partnerem serwisowej Beamz.
	Ustawenia zasilaniaNie pasuje do lokialigno napięcie przemiennégo i czȩstolność.	Odl⁺çz urzadzenia. Sprawdź ustaniewenia i poprawość w razie potrzeby.

CONTROL MENU

MENU			DESCRIPTION
DMX mode	Addr	11CH	d001-d512
		6 CH
		5 CH
		3 CH
		2 CH
Static colors	Stat	S 01-26	Static colours
Auto	Auto	Au 1-2	Auto program
Speed	SPEE	SP 1-9	Speed
Edit color	Colo	r000-255	Red (0-100%)
		g000-255	Green (0-100%)
		b000-255	Blue (0-100%)
		U000-255	White (0-100%)
		A000-255	Amber (0-100%)
		u000-255	UV (0-100%)
Color temperature	TEMP	2700	2700K
		3200	3200K
		4300	4300K
		5600	5600K
		6500	6500K
		8000	8000K
Dimming	dIMM	dll-di 9	Master dimming
Slave	SLAV	Slave	Slave
Infrared	lfr	on/oFF	Enable or Disenable IR remote

DMX CHANNELS

2 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimming	000-255	Master dimmer
2	Preset colours	000-009	No function
		010-019	Red
		020-029	Green
		030-039	Blue
		040-049	White
		050-059	Amber
		060-069	UV
		070-079	Yellow
		080-089	Magenta
		090-099	Cyan
		100-109	Dark orange
		110-119	Green yellow
		120-129	Salmon
		130-139	Turquoise
		140-149	Light Green
		150-159	Orange
		160-169	Straw
		170-179	Lavender
		180-189	Light blue
		190-199	Dark blue
		200-255	Pink

3 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimming	000-255	Red
2		000-255	Green
3		000-255	Blue

5 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimming	000-255	Master dimmer
2	Strobe	000-255	Stroboscope (Rate 0-100%)
3	Preset colours	000-009	No function
		010-19	Red
		020-29	Green
		030-39	Blue
		040-49	White
		050-59	Amber
		060-69	UV
		070-79	Yellow
		080-89	Magenta
		090-99	Cyan
		100-109	Dark orange
		110-119	Green yellow
		120-129	Salmon
		130-139	Turquoise
		140-149	Light Green
		150-159	Orange
		160-169	Straw
		170-179	Lavender
		180-189	Light blue
		190-199	Dark blue
		200-255	Pink
4	Colour temperature	000-009	No function
		010-049	White 2700k
		050-089	White 3200k
		090-129	White 4300k
		130-169	White 5600k
		170-209	White 6500k
		210-255	White 8000k
5	Mode	000-009	No function
		010-129	Colour blending (rate)
		130-255	Colour change (rate)

6 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimming	000-255	Red
2		000-255	Green
3		000-255	Blue
4		000-255	White
5		000-255	Amber
6		000-255	UV

11 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	Dimming	000-255	Master dimmer
2	Strobe	000-255	Stroboscope (Rate 0-100%)
3	Colour	000-255	Red
4		000-255	Green
5		000-255	Blue
6		000-255	White
7		000-255	Amber
8		000-255	UV
9	Preset colours	000-009	No function
		010-019	Red
		020-029	Green
		030-039	Blue
		040-049	White
		050-059	Amber
		060-069	UV
		070-079	Yellow
		080-089	Magenta
		090-099	Cyan
		100-109	Dark orange
		110-119	Green yellow
		120-129	Salmon
		130-139	Turquoise
		140-149	Light Green
		150-159	Orange
		160-169	Straw
		170-179	Lavender
		180-189	Light blue
		190-199	Dark blue
		200-255	Pink
10	Colour temperature	000-009	No function
		010-049	White 2700k
		050-089	White 3200k
		090-129	White 4300k
		130-169	White 5600k
		170-209	White 6500k
		210-255	White 8000k
11	Mode	000-009	No function
		010-129	Colour blending (rate)
		130-255	Colour change (rate)

TECHNICAL SPECIFICATIONS
