INSTRUKCJA OBSŁUGI MHL1915 BeamZ

Gratulujemy zakupu urządzenia marki BeamZ. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odlącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

NIE PATRZ BEZPOŚREDNIO NA SOCZEWKĘ. Może to spowodować uszkodzenie wzroku. Stroboskop może spowodować atak epilepsji!

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

INSTALACJA

UWAGA: Respektuj normy bezpieczeństwa dotyczące instalacji urządzenia. Instalacja może być przeprowadzona przez wykwalifikowanego pracownika bądź dystrybutora!

Uwaga:

• Instalacja urządzenia powinna być przeprowadzona na konstrukcji, która jest w stanie utrzymać 10-krotność wagi sprzętu przez godzinę bez żadnych deformacji.
• Instalacja musi być zawsze dodatkowo zabezpieczona, np. linką bezpieczeństwa. Dodatkowe zabezpieczenie musi być skonstruowane w taki sposób, że żaden element instalacji nie spadnie w przypadku awarii głównego zabezpieczenia.
• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych podczas montażu, demontażu oraz serwisu.
• Operator musi się upewnić, że wszelkie instalacje są zaakceptowane przez eksperta przez użytkowaniem sprzętu. Takie instalacje muszą być kontrolowane co najmniej raz na rok.
• Urządzenie powinno być zamontowane w miejscu niedostępnym dla osób postronnych.

UWAGA: Podczas instalacji urządzenia upewnij się, że w pobliżu (0,5m od urządzenia) nie znajdują się materiały łatwopalne (np. dekoracje).

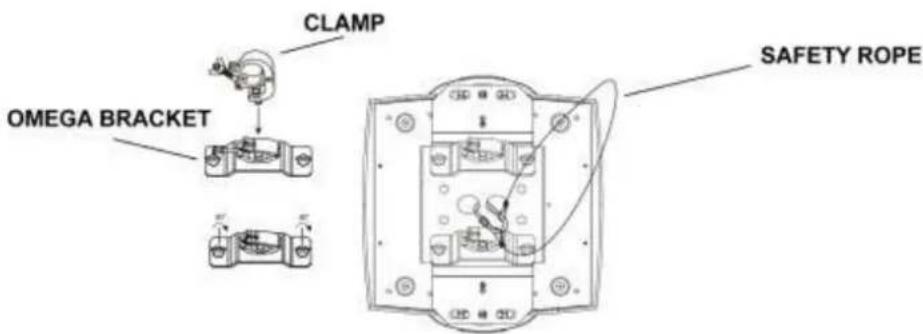

CLAMP OMEGA BRACKET SAFETY ROPE

WYŚWIETLACZ

MODE UP DOWN ENTER

Panel sterowania oferuje kilka funkcjonalności: możesz łatwo ustawić adresowanie DMX, włączyć gotowe programy lub zresetować urządzenie. Menu główne jest dostępne po naciśnięciu przycisku Mode. Możesz się poruszać w menu za pomocą przycisków Up oraz Down.

Naciśnij Enter, aby wybrać pożądany tryb.

Możesz zmienić wybór naciskając Up oraz Down. Potwierdź każdorazowo nowy wybór naciskając Enter.

Możesz opuścić tryb naciskając Mode. Funkcje urządzenia są opisane w dalszej części instrukcji.

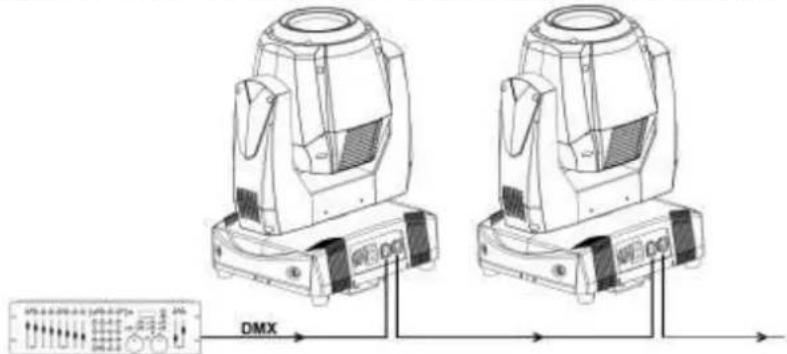

POŁĄCZENIE DMX512

Jeśli używasz standardowego sterownika DMX, możesz podłączyć go kablem DMX do pierwszego urządzenia zgodnego ze standardem DMX w łańcuchu. Podłączaj kolejne urządzenia zgodnie ze schematem zamieszczonym poniżej. Jeśli korzystasz ze sterownika wyposażonego w 5-pinowe gniazdo DMX, będziesz potrzebował odpowiedniego adaptera.

DMX

Na końcu ostatniego urządzenia należy wpiąć terminator DMX. Jest to niewielkie urządzenie wyglądające jak wtyk XLR, w którym piny 2 oraz 3 są połączone ze sobą oraz opornikiem 120 Ohm.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Wóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

ROZWIAZYWANIE PROBLEMÓW

Ta sekcja opisuje kilka powszechnych problemów, które mogą nastąpić podczas użytkowania urządzenia oraz zawiera przydatne informacje na temat łatwego rozwiązywania tych problemów.

Objawy	Potencjalna przyczyna	Rozwiązanie
Brak światła, wentylatory nie pracują.	Problem z zasilaniem, np., uszkodzony bezpiecznik, gniazdo zasilania lub kabel zasilający.	Sprawdź, czy świeci się dioda zasilania.Sprawdź wszystkie kable zasilające.Wymień bezpiecznik
Urządzenie nie reaguje na muzykę.	Tryb dźwiękowy wyłączony Zbyt niska czułość mikrofonu	Upewnij się, że urządzenie nie jest podłączone do sterownika DMX.Wyreguluj czułość mikrofonu.Uderzaj palcem w mikrofon, aby sprawdzić czy poprawnie reaguje na dźwięk.
Jeden z kanałów DMX nie reaguje albo reaguje z przerwami.	Uszkodzony kabel DMX lub żle skonfigurowane połączenie DMXUszkodzony silnik krokowy lub połączenie pomiędzy głowicą a resztą urządzenia.	Sprawdź następną sekcję.Skontaktuj się z najbliższym autoryzowanym serwisem.
Urządzenie nie reaguje na sygnał DMX.	Niepoprawny adres DMX.Uszkodzony kabel DMX, wtyk, bądź duże zakłócenia z sieci elektrycznej.	Upewnij się, że urządzenie jest zaadresowane poprawnie.Sprawdź, czy wszystkie wtyki oraz kable są sprawne.Sprawdź, czy łańcuch DMX jest zakończony terminatorem.Sprawdź, czy wszystkie kable mają tę samą polaryzację.Spróbuj kontrolować urządzenie za pomocą innego sterownika DMX.Przenieś lub zekranuj kable, jeśli są blisko nieekranowanej instalacji wysokiego napięcia.

CZYSZCZENIE URZĄDZENIA

Czyszczenie wewnętrznej oraz zewnętrznej soczewki oraz/lub lusterek musi być przeprowadzane systematycznie, aby zapewnić najlepszą moc świecenia. Częstotliwość konserwacji zależy od środowiska, w jakim urządzenie jest użytkowane: wilgoć, dym oraz kurz mogą spowodować akumulację nieczystości na optykach.

• Upewnij się, że przestrzeń pod instalacją jest wolna od osób postronnych.
• Obudowy, miejsca montażu oraz konstrukcje powinny być wolne od jakichkolwiek deformacji.
• Kable zasilające powinny być w doskonałym stanie oraz powinny być wymienione natychmiast w przypadku jakiegokolwiek defektu.
• Aby zabezpieczyć urządzenie przed przegrzaniem, wentylatory (jeśli takie są) oraz kanały wentylacyjne powinny być czyszczone raz na miesiąc.
• Wnętrze urządzenie powinno być czyszczone corocznie za pomocą odkurzacza.
• Do czyszczenia sprzętu należy używać miękkiej szmatki oraz zwykłego płynu do mycia szyb.
• Ostrożnie osuszaj części.
• Dokonuj czyszczenia zewnętrznej soczewki co najmniej co miesiąc. Wewnętrzne soczewki powinny być czyszczone co 30/60 dni.

UWAGA: Wewnętrzne czyszczenie powinno być przeprowadzane przez wykwalifikowaną osobę.

DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX / CANAUX DMX / KANAŁY DMX

Ch Mode 1	Ch Mode 2	Ch Mode 3	Ch Mode 4	Ch Mode 5	Function	Value	Description
1	1	1	1	1	Pan	000-225	Pan movement 540°
2	2	2	2	2	Pan fine	000-255	Pan fine movement
3	3	3	3	3	Tilt	000-255	Tilt movement 220°
4	4	4	4	4	Tilt fine	000-255	Tilt fine movement
5	5	5	5	5	Speed	000-255	Speed of the Pan/ Tilt
6	6	6	6	6	Mode	000-049	No function
						050-059	Pan/Tilt speed mode
						060-069	Pan/tilt time mode
						070-079	Blackout while Pan/Tilt moving
						080-089	Disabled blackout while Pan/Tilt
						090-099	No function
						100-109	No function
						110-139	Theatre mode ON
						140-149	Pan/Tilt reset (After 3 seconds)
						150-179	No function
						180-189	Zoom reset
						190-199	No function
						200-209	All reset
						210-255	No function
-	7	7	-	-	Red (8bit)	000-255	Red all zones
-	8	-	-	-	Red (16bit)	000-255	Red fine all zones
-	9	8	-	-	Green (8bit)	000-255	Green all zones
-	10	-	-	-	Green (16bit)	000-255	Green fine all zones
-	11	9	-	-	Blue (8bit)	000-255	Blue all zones
-	12	-	-	-	Blue (16bit)	000-255	Blue fine all zones
-	13	10	-	-	White (8bit)	000-255	White all zones
-	14	-	-	-	White (16bit)	000-255	White fine al zones
7	-	-	-	14	Red (8bit)	000-255	Red zone 1
8	-	-	-	15	Red (16bit)	000-255	Red fine zone 1
9	-	-	-	16	Green (8bit)	000-255	Green zone 1
10	-	-	-	17	Green (16bit)	000-255	Green fine zone 1
11	-	-	-	18	Blue (8bit)	000-255	Blue zone 1
12	-	-	-	19	Blue (16bit)	000-255	Blue fine zone 1
13	-	-	-	20	White (8bit)	000-255	White zone 1
14	-	-	-	21	White (16bit)	000-255	White fine 1
15	-	-	-	22	Red (8bit)	000-255	Red zone 2
16	-	-	-	23	Red (16bit)	000-255	Red fine zone 2
17	-	-	-	24	Green (8bit)	000-255	Green zone 2
18	-	-	-	25	Green (16bit)	000-255	Green fine zone 2
19	-	-	-	26	Blue (8bit)	000-255	Blue zone 2
20	-	-	-	27	Blue (16bit)	000-255	Blue fine zone 2
21	-	-	-	28	White (8bit)	000-255	White zone 2
22	-	-	-	29	White (16bit)	000-255	White fine 2
23	-	-	-	30	Red (8bit)	000-255	Red zone 3
24	-	-	-	31	Red (16bit)	000-255	Red fine zone 3
25	-	-	-	32	Green (8bit)	000-255	Green zone 3
26	-	-	-	33	Green (16bit)	000-255	Green fine zone 3
27	-	-	-	34	Blue (8bit)	000-255	Blue zone 3
28	-	-	-	35	Blue (16bit)	000-255	Blue fine zone 3
29	-	-	-	36	White (8bit)	000-255	White zone 3
30	-	-	-	37	White (16bit)	000-255	White fine 3
31	15	11	-	12	CYC	000-001	No function
						002-255	Colour temperature 2700K to 20000K
32	16	12	7	13	Macro colour	000-000	No function
						001-002	White 2700K
						003-003	White 2700K Halogen lamp mode
						004-005	White 3200K
						006-006	White 3200K Halogen lamp mode
						007-009	White 4200K
						010-012	White 5600K
						013-015	White 8000K
						016-016	Blue
						017-055	Green -> up, Blue full
						056-056	Cyan
						057-095	Green full, Blue -> down
						096-096	Green
						097-134	Red -> up, Green full
						135-135	Yellow
						136-174	Red full, Green -> down
						175-175	Red
						176-214	Red full, Blue -> up
						215-215	Magenta
						216-246	Red -> down, Blue full
						247-247	Blue
						248-248	Rainbow effect with fade time
						249-249	Rainbow effect
						250-255	Zone effects
33	17	13	8	7	Zoom	000-255	Zoom from min to max
34	18	-	-	8	Zoom fine	000-255	Zoom fine from min to max
35	19	14	9	9	Strobe	000-031	Shutter closed
						032-063	Strobe effect, slow to fast zone 3
						064-095	Strobe effect, slow to fast zone all
						096-127	Open
						128-143	Closing pulses to outside in sequences
						144-159	Closing pulses to inside in sequences
						160-175	Random strobe effect random zone
						176-191	Random strobe effect random zone
						192-223	Random strobe all zones
						224-255	Open with fade time
36	20	15	10	10	Dimmer (8bit)	000-255	Dimming 0-100%
37	21	-	-	11	Dimmer (16bit)	000-255	Dimming 0-100%
