INSTRUKCJA OBSŁUGI CHEVIOT TANNOY

Ważne informacje o bezpieczeństwie

Uwaga

Terminale oznaczone symbolem przenoszą

wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼" TS. Wszystkie inne instalacje lub modyfikacje powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.

18 EATON/CHEVIOT/ARDEN

Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i

konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.

Uwaga

W celu wyeliminowania zagrożenia porażenia prądem

zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.

Uwaga

W celu wyeliminowania zagrożenia porażenia

prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszcać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.

Uwaga

Prace serwisowe mogą być wykonywane jedynie

przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.

1. Proszę przeczytać poniższe wskazówki.
2. Proszę przechowywać niniejszą instrukcję.
3. Należy przestrzegać wszystkich wskazówek ostrzegawczych.
4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchą szmatką.

7. Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.
8. Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).
9. W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.
10. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.
11. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.
12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.
13. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

1. Używać jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków,

Quick Start Guide

stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególnie ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

1. W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.
2. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikołwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę

1. Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem

ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

1. Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.
2. Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
3. Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.
4. To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 °C.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.

Introduction

Muzyka jest formą sztuki, której należy doświadczyć w całym jej pięknie, szczegółach i niuansach bez najmniejszego zabarwienia, które może natychmiast odwrócić uwagę od jej najczystszej istoty. Naprawdę świetna konstrukcja głośnika pozwala systemowi głośnikowemu na usunięcie się z pejzażu dźwiękowego i prezentację muzyki w sposób, który otacza cię w taki sam sposób, jak występ na żywo. W latach 70. firma Tannoy stworzyła gamę monitorów, które na zawsze zmieniły sposób, w jaki inżynierowie studyjni i audiofile decydowali się na doświadczanie wysokiej jakości dźwięku. Seria Tannoy HPD szybko stała się jednymi z najbardziej ukochanych głośników Hi-Fi wszechczasów.

To więcej niż tylko hołd dla swojego poprzednika, podwójny koncentryczny głośnik Hi-Fi z serii Legacy, który jeszcze bardziej podnosi dziedzictwo Tannoy HPD w zakresie wyjątkowo przejrzystej wydajności poprzez implementację nowych, ulepszonych sterowników i komponentów - technologii, która była wówczas niedostępna. Mówiąc najprościej, seria Legacy zapawnia legendarną wydajność HPD nowej generacji miłościńków muzyki.

Rozpakowanie

Zbadaj wszystkie elementy opakowania i sprawdź karton pod kątem oznak zewnętrznych uszkodzeń. W przypadku stwierdzenia nadmiernego uszkodzenia opakowania i wynikającego z tego uszkodzenia głośnika, należy niezwłocznie powiadomić przewoźnika i dostawce. Zachowaj opakowanie w takich okolicznościach do późniejszego sprawdzenia.

Sprawdź zawartość opakowania z akcesoriami dla pary głośników w następujący sposób:

• łącza dwuprzewodowe (x4)
• Kolce dywanowe (x8) - tylko Arden i Cheviot
- Obrotowe stopy (x8) - tylko Arden i Cheviot
• Gumowe nóżki (x4) - tylko Eaton
• Puszka wosku do drewna (x1)
• Torba z zatyczkami z gumy piankowej
• Dokumentacja podręcznika szybkiego startu

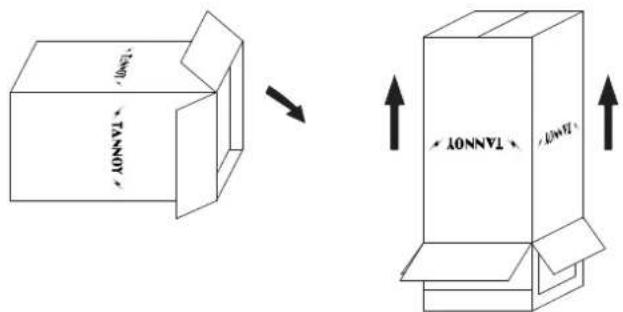

Odepnij dolną część kartonu. Odchyl listwy końcowe i usuń 4 narożne elementy uszczelniające, aby odsłonić cokół i spód obudowy głośnika. Zlokalizuj i ostrożnie wyjmij opakowanie akcesoriów z kartonu.

TANNOY TANNOY

Odwróć karton i głośnik tak, aby obudowa stała teraz na podłodze wewnątrz kartonu. Podnieś karton do góry, aby odsłonić głośnik.

PL

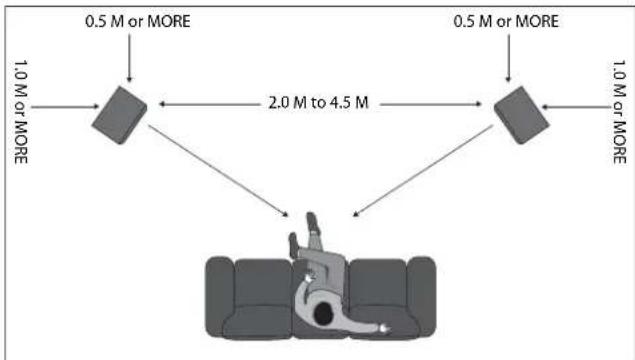

Umieść głośniki w taki sposób, aby ulubiona pozycja odsłuchu znajdowała się około 15° od osi szafek. Osie obu kolumn powinny przecinać się w punkcie nieco przed pozycją odsłuchową. Pamiętaj, ze bliskość głośników do ścian i naroźników wpłynie na dźwięk. Prawdopodobnie potrzebne będą pewne eksperspery, aby dostroić głębię obrazu stereo i jakość dźwięku o niskiej częstotliwości. W pobliżu ścian i naroźników pomieszczenia zwiększa się energia dźwięku o bardzo niskiej częstotliwości. Odblaskowe sąsiednie ściany mogą zakłócić stereofoniczny obraz, powodując niepożądane odbicia.

Aby uzyskać najlepsze parametry akustyczne i w pełni zrealizować swoje wyjątkowe możliwości głębi obrazu stereo, najlepiej byłoby, gdyby głośniki były używane w odległości co najmniej 1 m od dowolnej ściany bocznej lub powierzchni odbijającej oraz co najmniej 0,5 m od ściany tylnej.

W podstawie głośników znajdują się wkładki na dolne kolce, które zapewniają maksymalną stabilność. Dostarczone kolce należy wkręcić w podstawę głośników. Gdy głośnik jest zainstalowany w pozycji pionowej, kolce powinny przechodzić między splotem dywanu, aby zetknąć się z podłogą pod spodem.

Wyreguluj kolce, aby uzyskać maksymalną stabilność, a następnie mocno dokręć nakrętki zabezpieczające, ale bez użycia nadmiernej siły.

W przypadku polerowanych podłóg drewnianych i innych delikatnych powierzchni, pod kolcami przewidziano metalowe kubki.

Zapoznaj się z sekcją specyfikacji produktu w tej instrukcji, ponieważ wyraźnie pokazuje ona dopuszczalny zakres mocy dla dopasowania wzmacniacza do Twoich głośników. Podobnie jak w przypadku wszystkich systemów głośnikowych, przenoszenie mocy jest funkcją pojemności ciepłnej cewki drgającej. Należy uważąć, aby uniknąć przesterowania któregokolwiek wzmacniacza, ponieważ spowoduje to przeciążenie wyjścia, co spowoduje "przesterowanie" lub zniekształcenia w sygnale wyjściowym. Może to spowodować uszkodzenie głośników, jeśli zostanie wykonane przez dłuższy czas. Generalnie wzmacniacz o większej mocy, który pracuje ciężko, ale bez zniekształceń, będzie stwarzał mniejsze ryzyko uszkodzenia głośnika niż wzmacniacz o niższej mocy. ciągłe przycinanie. Pamiętaj również, że wzmacniacz o dużej mocy działający z mniej niż 90% mocy wyjściowej generalnie brzmi o wiele lepiej niż przykład o niższej mocy, który walczy o 100%.

Zawsze używaj najlepszej jakości kabla dostępnego w ramach Twojego budżetu. Wysokiej jakości sygnały audio przechodzące ze wzmacniacza do głośnika są nietypowe ze względu na wymagania dotyczące kabla. Szeroki zakres dynamiki i informacje o szerokim paśmie muszą współistnieć ze zdolnością do przesyłania prądów szczytowych o wartości co najmniej 10 amperów bez powodowania jakichkolwiek strat lub zakłóceń sygnału. Zalecamy, aby zawsze utrzymywać tę samą długość kabli dla każdego głośnika. Pamiętaj, że konstrukcja kabla może wpływać na jakość dźwięku, więc przygotuj się na eksperymenty, aby znaleźć kabel, który pasuje do Twojego ucha i systemu audio.

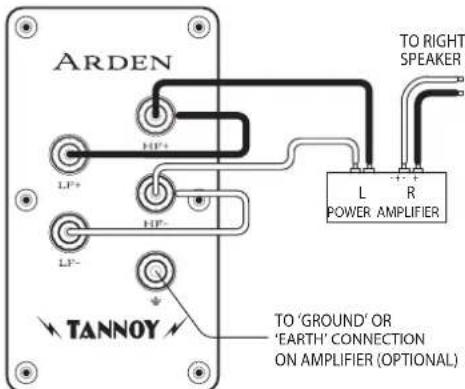

Tryb Pojedynczego Przewodu

ARDEN LP+ LP- TANNOY TO RIGHT SPEAKER L R POWER AMPLIFIER TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL)

LINKS IN PLACE

Najpierw połącz zacisk HF + z terminalem LF + i terminal HF - z terminalem LF-, korzystając z łączy dostarczonych w pakiecie akcesoriów. Dodatni (plus) zacisk lewego kanału wzmacniacza (oznaczony + lub kolorem czerwonym) musi być podłączony do dodatniego zacisku HF na lewym głośniku. Lewy głośnik to ten po lewej stronie, gdy patrzysz na parę stereo z miejsca odsłuchu. Ujemny (minus) zacisk lewego kanału wzmacniacza (oznaczony - lub kolorem czarnym) musi być podłączony do ujemnego zacisku HF lewego głośnika.

Powtórz ten proces łączenia dla prawego głośnika. Pamiętaj, że dodatni (+ lub czerwony) wzmacniacz musi być podłączony do dodatniego (+ lub czerwonego) głośnika, a ujemny (- lub czarny) do ujemnego. Wybierz źródło sygnału, takie jak odtwarzacz CD, włącz wzmacniacz i powoli zwiększaj głośność, aby sprawdzić, czy oba głośniki odtwarzają informacje o tonach niskich i wysokich.

Połączenie z uziemieniem:

Do w celu dalszej optymalizacji wydajności, użyj ekranowanego lub ekranowanego kabla głośnikowego, aby zredukować niepożądane zakłócenia częstotliwości radiowych. Zakończenie ekranu należy podłączyć do zacisku uziemienia lub uziemienia (zielonego) w głośniku oraz do uziemienia lub połączenia uziemiającego wzmacniacza. Alternatywnie, jeśli nie używasz ekranowanego kabla głośnikowego, ale chęcesz skorzystać z uziemienia, poprowadź pojedynczy kabel między głośnikiem a zaciskami uziemienia wzmacniacza.

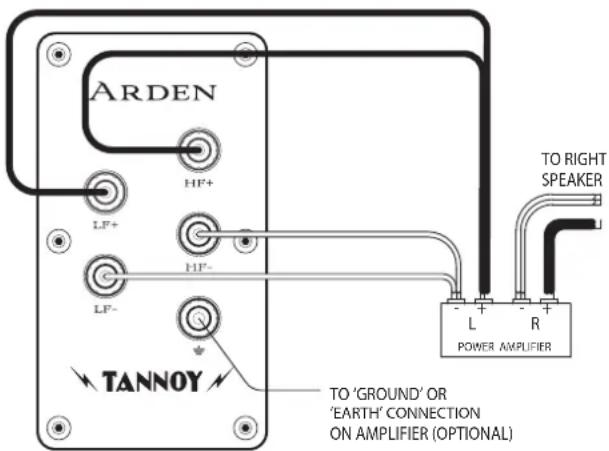

Bi-wire Tryb

ARDEN HF+ LF+ HF- LF- TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER L R POWER AMPLIFIER

LINKS REMOVED

Należy pamiętać, że w trybie dwuprzewodowym nie należy używać kabli łączących. Najlepsze wyniki da specjalnie zaprojektowany dwuprzewodowy kabel głośnikowy.

Jeśli wzmacniacz nie jest wyposażony w dwa zestawy zacisków wyjściowych, skręć razem lewy LF + (dodatni) i lewy HF + (dodatni) na końcu kabli wzmacniacza. Połącz je z wzmacniacz Lewy zacisk dodatni oznaczony + (plus) lub kolorem czerwonym. Skręć razem lewy LF- (ujemny) i HF- (ujemny) kable i podłącz je do ujemnego zacisku lewego kanału wzmacniacza oznaczonego - (minus) lub kolorem czarnym.

Po stronie głośnika podłącz kable oznaczone Left LF + i Left LF- do zacisków LF lewego głośnika, zwracając uwagę na oznaczenia biegunowości na osłonie kabla. Następnie podłącz lewy HF + i lewy HF- do zacisków HF na tym samym głośniku.

Powtórz ten proces, aby podłączyć prawy głośnik do wyjścia prawego kanału wzmacniacza, jeszcze raz upewniając się, że polaryzacja jest poprawna.

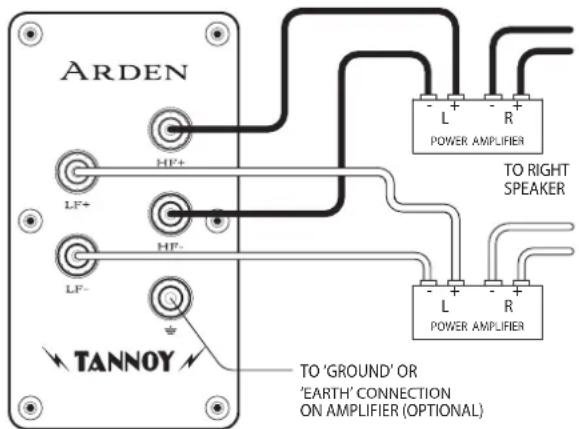

Tryb bi-amp

ARDEN HF+ LF+ HF- LF- TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER L + - R + TO RIGHT SPEAKER L + - R + POWER AMPLIFIER

LINKS REMOVED

Bi-amping rozszerza zasadę bi-wire o jeden stopień. W tej opcji połączenia oddzielne wzmacniacze mocy są używane do sygnałów basowych i wysokich w każdym głośniku. Dla pary głośników stereo wymagane są cztery wzmacniacze mono (lub dwa wzmacniacze stereo) tego samego typu.

Jeśli używane są dwa wzmacniacze stereo, zaleca się, aby jeden wzmacniacz dostarczał informacje o basach do lewego i prawego głośnika, a drugi - o wysokich tonach. Waźne jest, aby nie używać kabli połączeniowych na panelu zacisków, w przeciwnym razie może dojść do uszkodzenia wzmacniacza.

Regulacja Tonów Wysokich

Każdy głośnik jest wyposażony w dwa elementy sterujące umieszczone na przedniej ściance pod zdejmowaną maskownicą. Te bloki przełączników wysokoprądowych są oznaczone jako ROLL OFF i ENERGY. Oni mogą być służy do kompensacji zróżnicowanych właściwości akustycznych pomieszczeń odsłuchowych. Elementy sterujące należy wyregulować, ustawiając tony wzmacniacza w pozycji „plaskiej” lub nieskompensowanej. Każdy głośnik należy ustawić indywidualnie. Najłatwiej jest to osiągnąć obracając regulatorem balansu wzmacniacza, aby wybrać najpierw jeden głośnik, a potem drugi.

Sterowanie energią ma pięć pozycji. Pozwala na zwiększenie lub zmniejszenie mocy wyjściowej jednostki napedowej kompresji wysokiej częstotliwości z pozycji liniowej lub „pląskiej” w paśmie częstotliwości od około 1 kHz do 27 kHz. Element sterujący Roll Off ma pięć położen (+2, poziom, -2, -4 i -6 dB na oktawę) i zapewnia regulację przy ekstremalnie wysokich częstotliwościach od 5 kHz do 30 kHz.

Sterowanie energią ma efekt półkowy, podczas gdy sterowanie odchylaniem zwiększa lub zmniejsza nachylenie skrajnie wysokiej odpowiedzi częstotliwościowej. Najbardziej płaską, najbardziej liniową odpowiedź z głośnika uzyskuje się, gdy oba elementy sterujące są ustawione w pozycji LEVEL, którą należy wykorzystać do wstępnych testów odshuchowych. Jeśli ogólna jakość dźwięku o wysokiej częstotliwości wydaje się zbyt wyrażna, należy wypróbować pozycje -1,5 lub -3 dla regulacji Energii. Jeśli w obszarze wysokich tonów dźwięk wydaje się przythumiony, preferowane mogą być ustawienia +1,5 lub +3. Po ustaleniu ustawienia kontroli energii można wyregulować sterowanie Roll Off, aby zmniejszyć lub nieznacznie zwiększyć zawartość ekstremalnie wysokich częstotliwości, jeśli to konieczne.

Pamiętaj, że zmiany, które można wprowadzić, przenosząc którąkolwiek kontrolkę z jednej pozycji na drugą, są subtelne. Mogą nie być łatwo u}słyszeć, jeśli materiał programowy zawiera bardzo mało treści rozważane pasmo częstotliwości. Wybierz dobrze wyważony utwór muzyczny z pełnym spektrum dźwięków. Prawidłowe ustawienie zostanie znalezione, gdy głośniki przestaną być widoczne i będzie słychać tylko dźwięk.

Pielęgnacja Gabinetu

Szafka jest wykończona zgodnie z rygorystycznymi standardami przy użyciu starannie dobranych listew z litego drewna i dopasowanych oklein z prawdziwego drewna. Drewno należy czyścić tylko suchą szmatką lub lekkim nałożeniem wysokiej jakości niesilikonowego środka do polerowania mebli, takiego jak specjalistyczny wosk Tannoy dostarczony w zestawie akcesoriów. Uważaj, aby nie wypolerować szmatki kratki ani lakierowanej przedniej ścianki.

Podobnie jak w przypadku wszystkich mebli z litego drewna, narażenie na ekstremalne temperatury, zimno i zmienną wilgotność powoduje lekkie złagodzenie drewna. Dlatego zaleca się, aby głośnik był chroniony przed ekstremalne warunki środowiskowe, aby chronić się przed takimi zdarzeniami. Każde drewno zmieni kolor pod wpływem promieniowania UV pochodzącego z otoczenia i wyschnie z czasem, stąd potrzeba okresowego „karmienia” drewna woskiem.

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe. com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

1. Awaria. Jeśli Twój autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześliż zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.

2. Połączenia zasilania. Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości.
