AGON AG493QCX - Monitor AOC - Bezpłatna instrukcja obsługi

Typ produktu	Ultra-szeroki zakrzywiony monitor do gier
Marka	AOC
Model	AGON AG493QCX
Przekątna ekranu	124,46 cm (49 cali)
Technologia matrycy	VA
Rozdzielczość natywna	5120 x 1440 (Dual QHD)
Częstotliwość odświeżania	144 Hz
Czas reakcji	1 ms (MPRT)
Jasność	550 cd/m² (typowa)
Współczynnik kontrastu	3000:1 (statyczny)
Kąt widzenia (H/V)	178°/178°
Złącza	2x HDMI 2.0, 2x DisplayPort 1.4, 1x USB-C (65W PD), 4x USB 3.2, gniazdo słuchawkowe
Funkcje wbudowane	Głośniki 2x 5W, hub USB, mocowanie VESA 100x100 mm
Ergonomia	Regulacja wysokości (130 mm), pochylenie (-5° ~ 23°), obrót (rotation), zdejmowana podstawa
Pobór mocy	65 W (typowy), <0,5 W w trybie czuwania
Waga (z podstawą)	Około 14,8 kg
Wymiary (z podstawą)	119,8 x 56,0 x 29,6 cm (S x W x G)
Dostarczone oprogramowanie	G-Menu (oprogramowanie OSD), e-Saver (zarządzanie energią), Screen+ (podział ekranu)
Zgodność VESA	Tak, 100 x 100 mm
Zasilanie	Wewnętrzny zasilacz sieciowy (100-240 V, 50-60 Hz)
Gwarancja	3 lata (zależnie od kraju)

Często zadawane pytania - AGON AG493QCX AOC

Jak ustawić optymalną rozdzielczość w systemie Windows 10?

Kliknij prawym przyciskiem myszy na Start, wybierz « Panel sterowania », a następnie « Zmień ustawienia wyświetlania ». Ustaw suwak rozdzielczości na rozdzielczość natywną (5120x1440). Aby zainstalować sterownik, postępuj zgodnie z procedurą opisaną w instrukcji w sekcji « Sterownik monitora ».

Jakie kable są potrzebne do korzystania z monitora?

Monitor jest dostarczany z kablem DisplayPort i kablem USB. Użyj kabla HDMI lub DisplayPort do wideo, a kabla USB do huba USB.

Jak włączyć tryb 144 Hz?

Upewnij się, że używasz kabla DisplayPort lub HDMI 2.0. Przejdź do ustawień wyświetlania w systemie Windows, następnie « Zaawansowane ustawienia wyświetlania » i wybierz 144 Hz z listy częstotliwości odświeżania.

Czy monitor ma wbudowane głośniki?

Tak, monitor ma dwa głośniki po 5 W każdy. Dźwięk można regulować za pomocą menu OSD lub fizycznych przycisków.

Jak korzystać z oprogramowania G-Menu?

Pobierz i zainstaluj G-Menu z dołączonej płyty CD lub ze strony AOC. Umożliwia regulację ustawień OSD (jasność, kontrast itp.) z poziomu pulpitu, bez dotykania przycisków monitora.

Co zrobić, jeśli ekran pozostaje czarny po włączeniu?

Sprawdź, czy kabel zasilania jest podłączony, a źródło wideo jest prawidłowo wybrane (naciśnij przycisk Źródło). Przetestuj z innym kablem lub innym źródłem.

Jak ustawić wysokość monitora?

Podstawa umożliwia regulację wysokości o 130 mm. Trzymaj monitor obiema rękami i wywieraj pionowy nacisk, aby podnieść lub opuścić.

Czy monitor obsługuje HDR?

Tak, monitor jest zgodny z HDR (HDR10). Włączenie HDR w systemie Windows lub za pomocą menu OSD poprawia zakres dynamiczny obrazu.

Jak czyścić ekran?

Wyłącz monitor i odłącz go. Użyj lekko wilgotnej ściereczki z mikrofibry (czysta woda), aby delikatnie przetrzeć ekran. Nigdy nie używaj środków chemicznych.

Jak podzielić ekran na wiele okien?

Zainstaluj dołączone oprogramowanie Screen+. Umożliwia ono podział pulpitu na predefiniowane strefy (do 4). Wystarczy przeciągnąć okno do strefy, aby je tam umieścić.

INSTRUKCJA OBSŁUGI AGON AG493QCX AOC

Ustawianie optymalnej rozdzielczości....361

Windows 10 361

Windows 8 363

Windows 7 365

Sterownik monitora 367

Windows 10 367

Windows 8 371

Windows 7 375

G-Menu 378

e-Saver 379

Screen+ 380

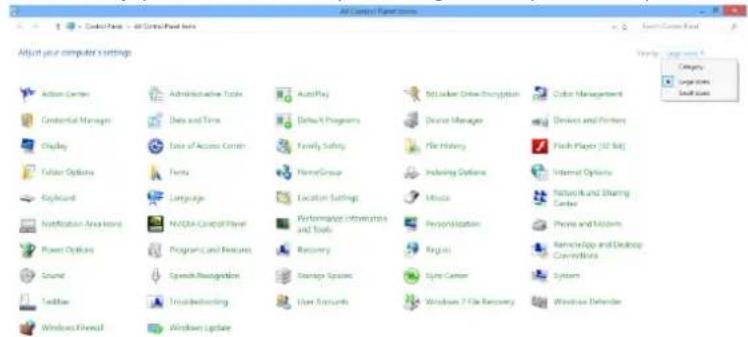

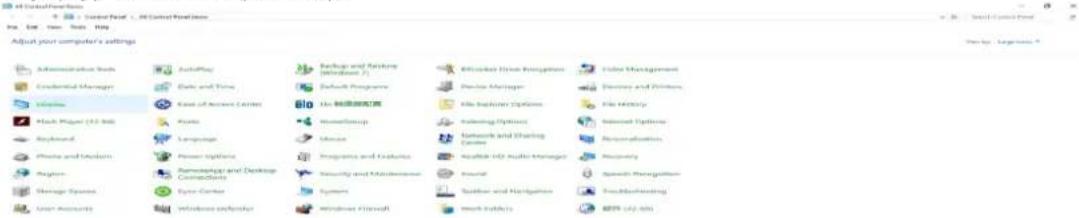

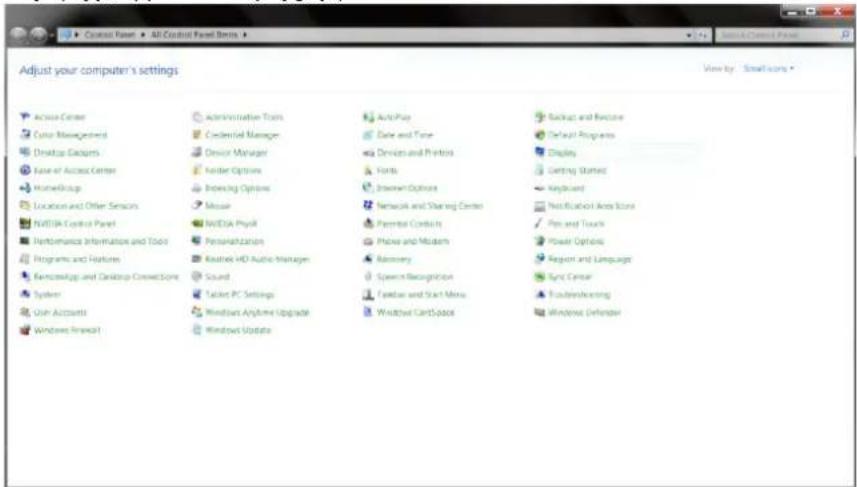

Kliknij ikonę "Panel sterowania" - ustaw "Wyświetl według" na "Duże ikony" lub "Małe ikony".

Ustawianie optymalnej rozdzielczości

Windows 10

Dla systemu Windows 10

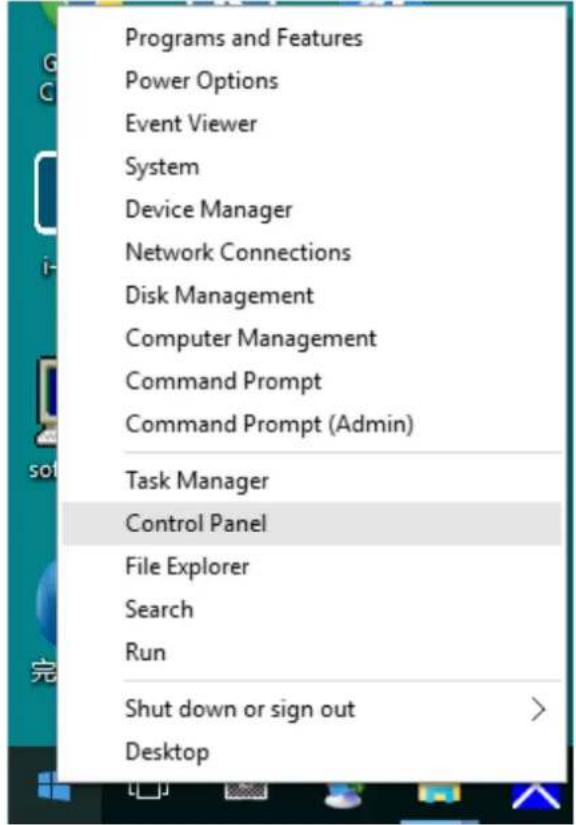

• Kliknij prawym przyciskiem myszy przycisk START.
• Kliknij opcję „PANEL STEROWANIA”.

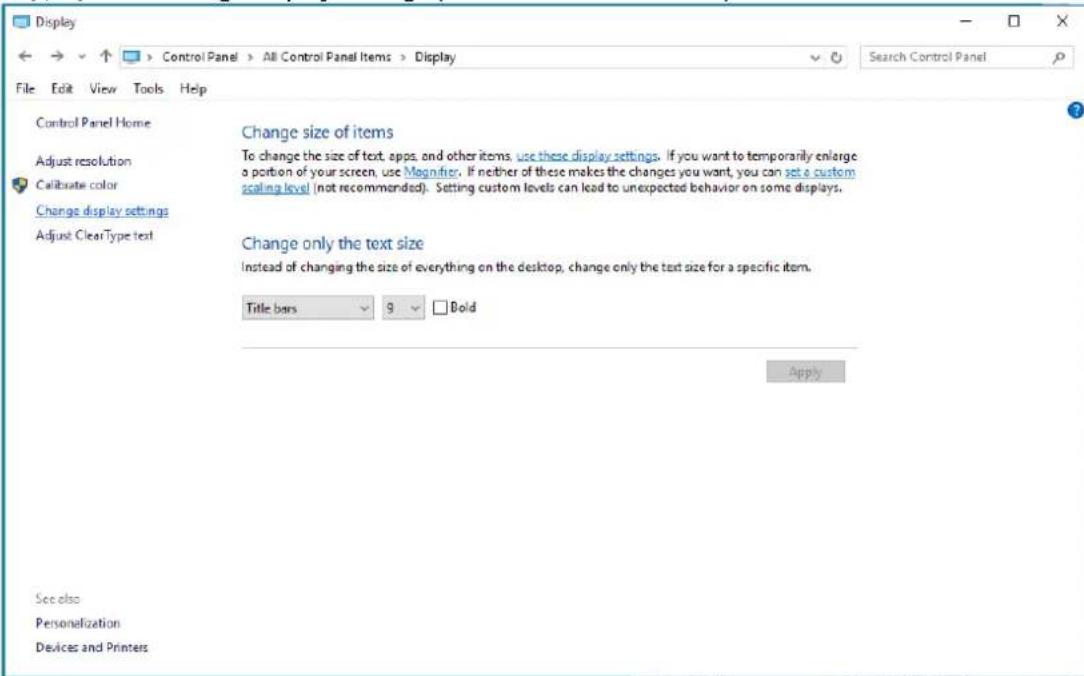

Kliknij opcję „EKRAN”.

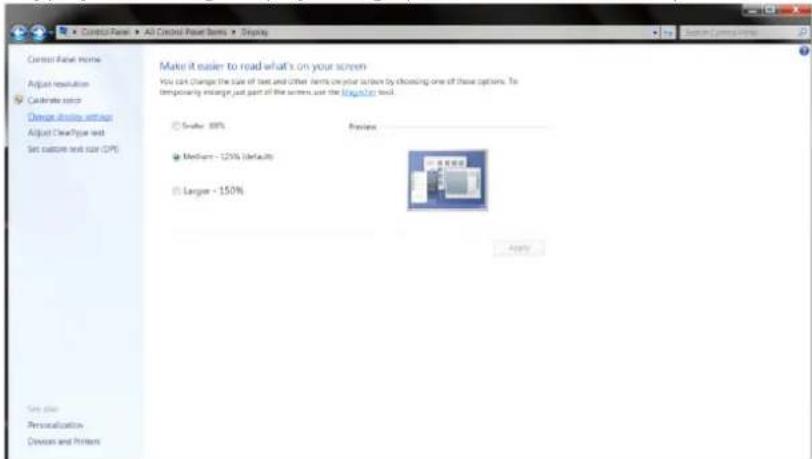

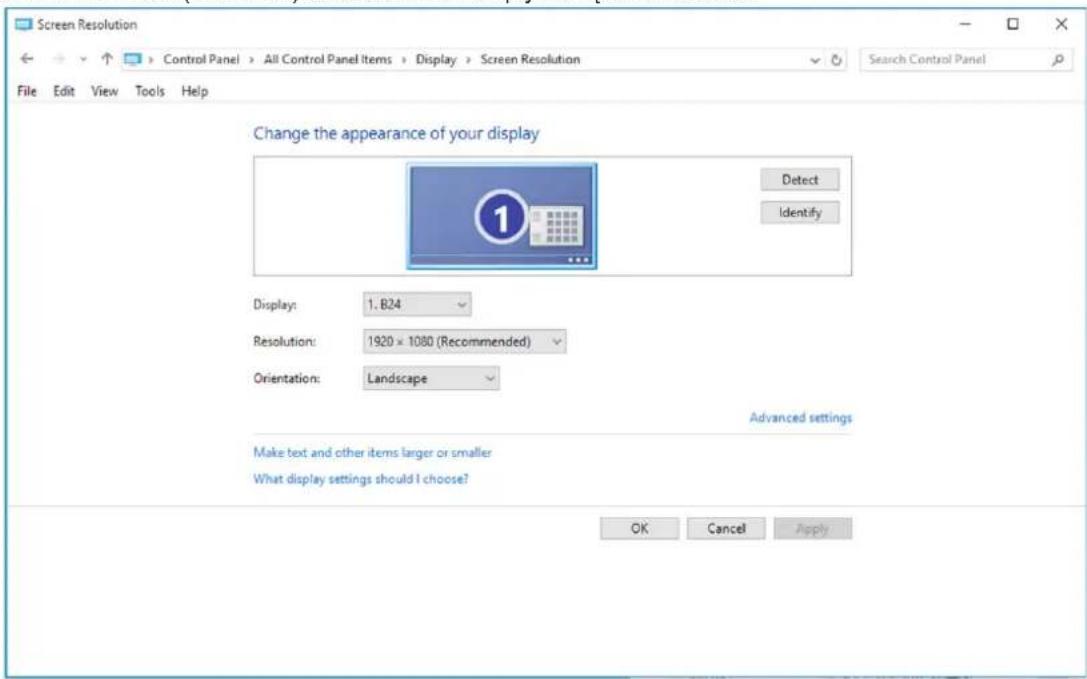

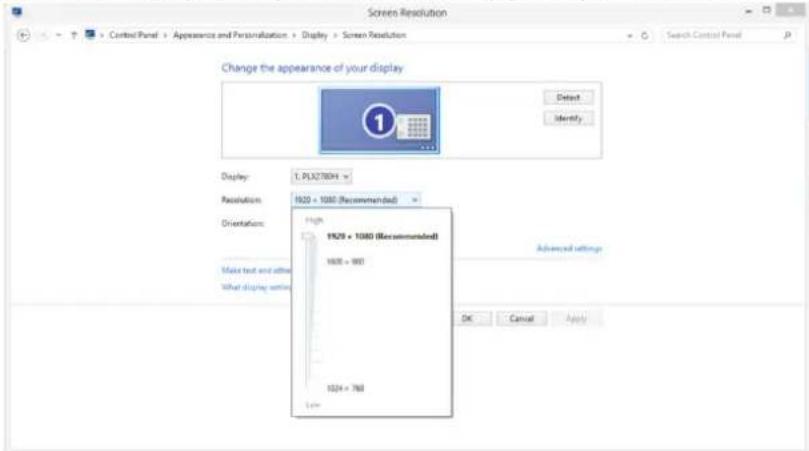

Kliknij przycisk „Zmień ustawienia ekranu”.

Ustaw suwak rozdzielczości na optymalną rozdzielczość.

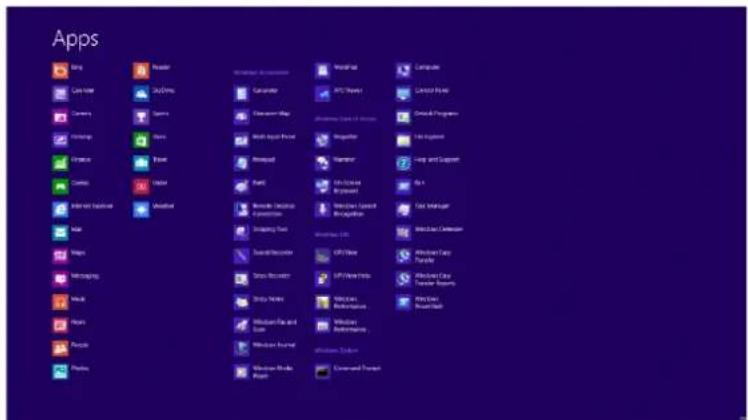

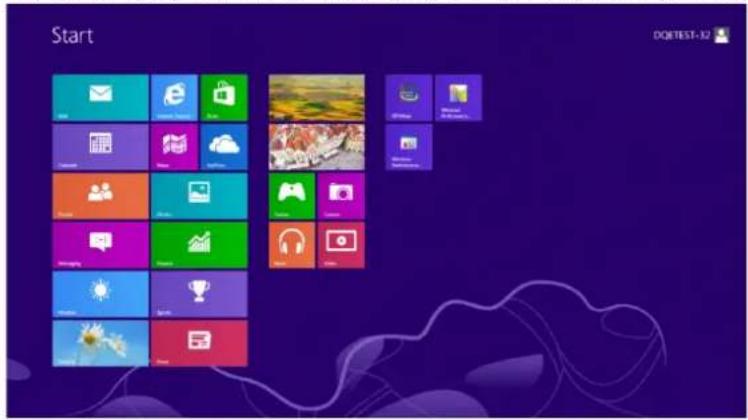

Kliknij prawym przyciskiem myszy, a następnie kliknij „Wszystkie aplikacje” w dolnym prawym rogu ekranu.

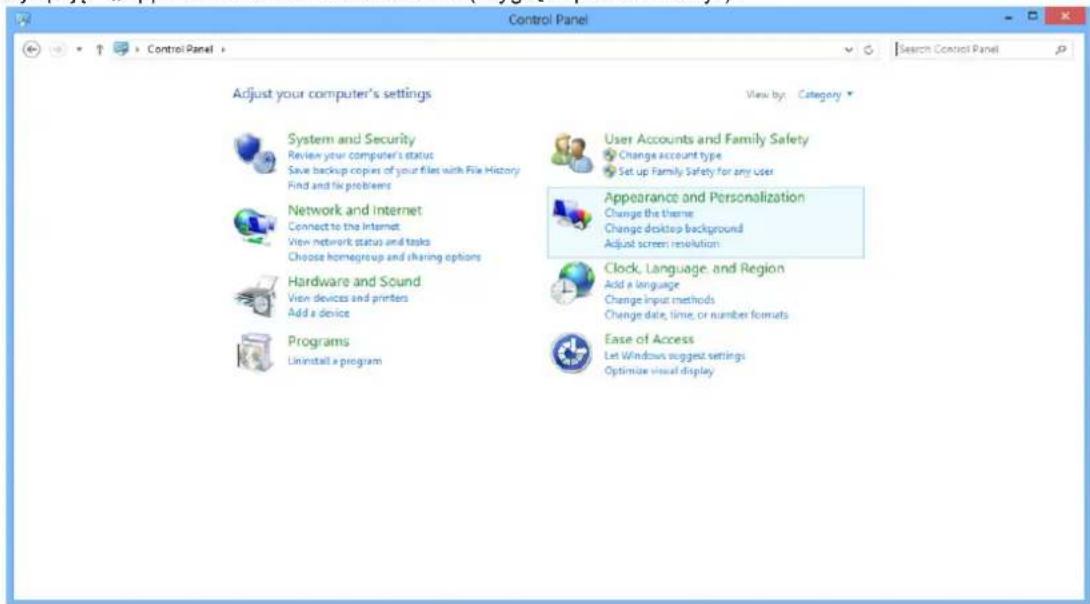

• Ustaw „Widok według” na „Kategoria”.

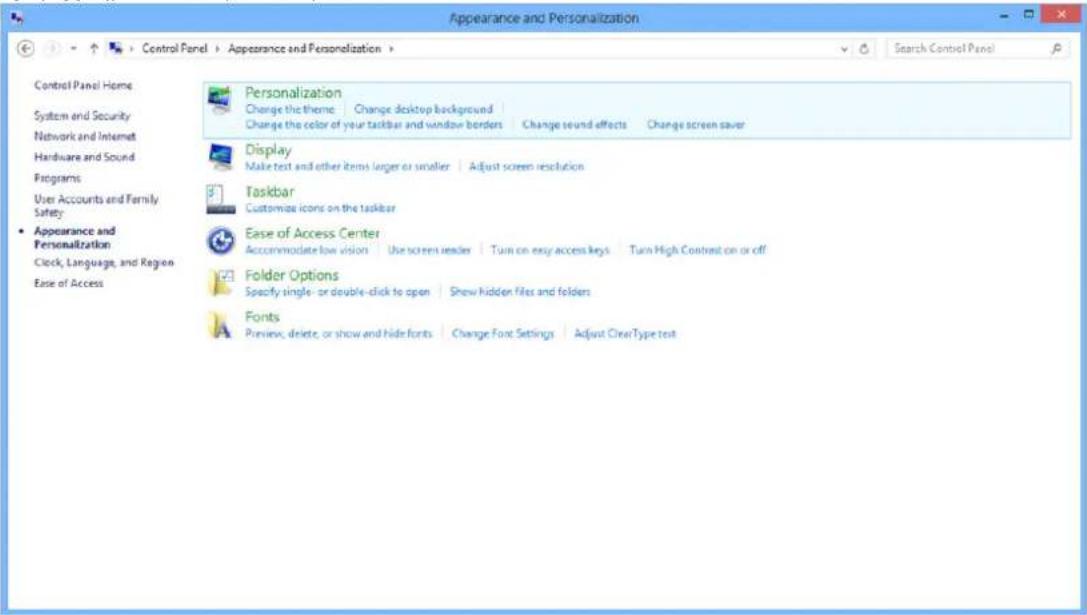

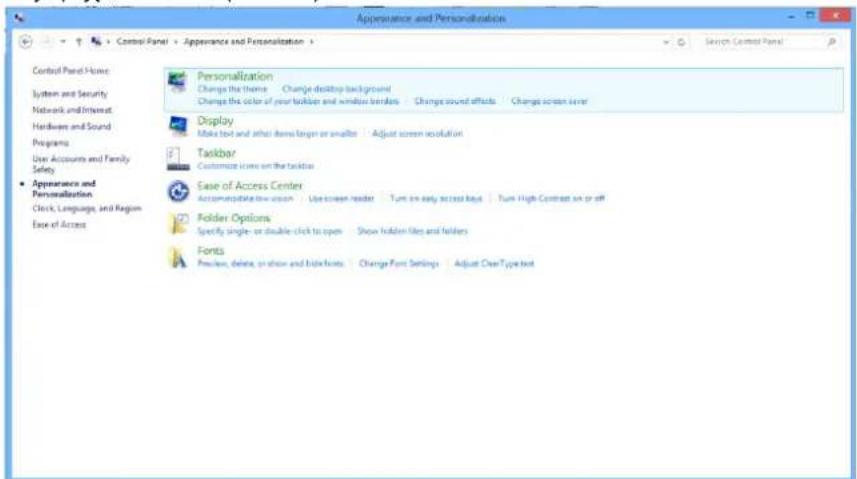

• Kliknij opcję „Wygląd i personalizacja”.

Kliknij opcję „EKRAN”.

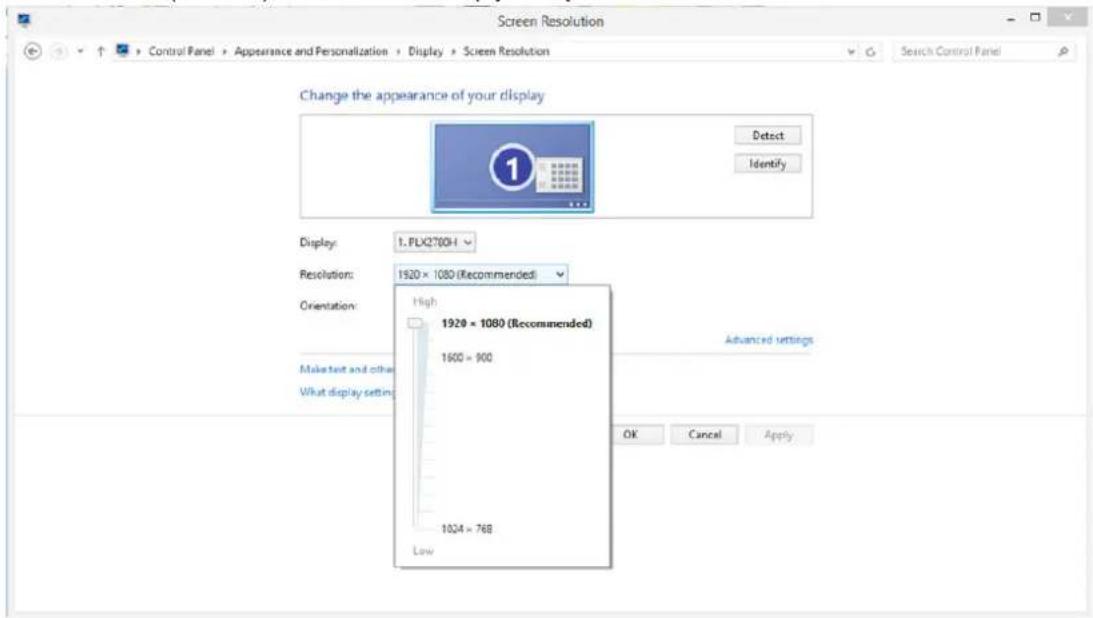

Ustaw suwak rozdzielczości na optymalną rozdzielczość.

Kliknij ikonę START. Kliknij opcję „PANEL STEROWANIA”.

Kliknij opcję „Wygląd”.

Kliknij opcję „EKRAN”.

Kliknij przycisk „Zmień ustawienia ekranu”.

- Ustaw SLIDE-BAR (SUWAK) rozdzielczości na optymalną rozdzielczość.

• Uruchom Windows 10.

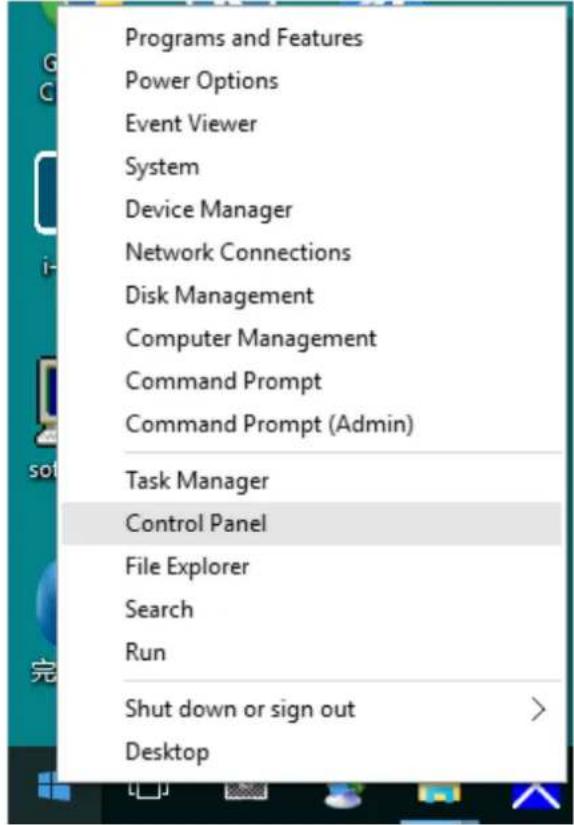

• Kliknij prawym przyciskiem myszy START.
• Kliknij opcję „Panel sterowania”.

- Kliknij przycisk „Zmień ustawienia ekranu”.

- Kliknij przycisk „Ustawienia zaawansowane”.

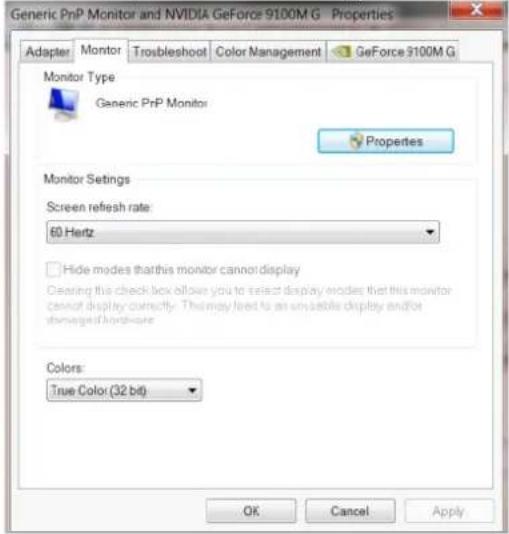

- Kliknij zakładkę „Monitor”, a następnie kliknij przycisk „Właściwości”.

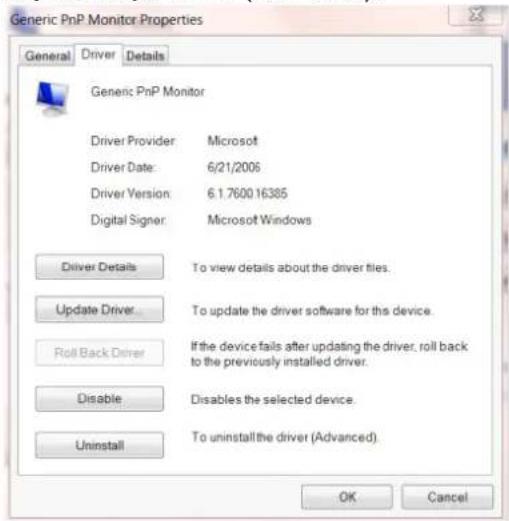

- Kliknij zakładkę „Sterownik”.

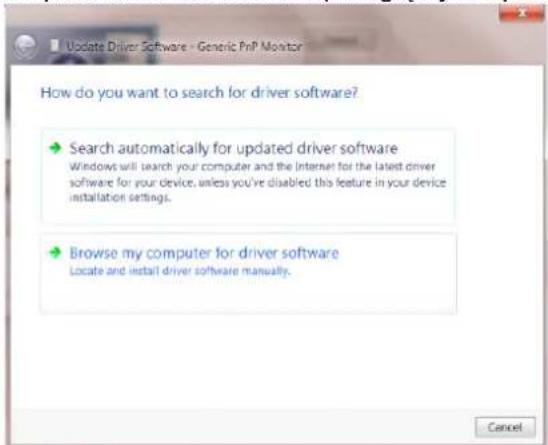

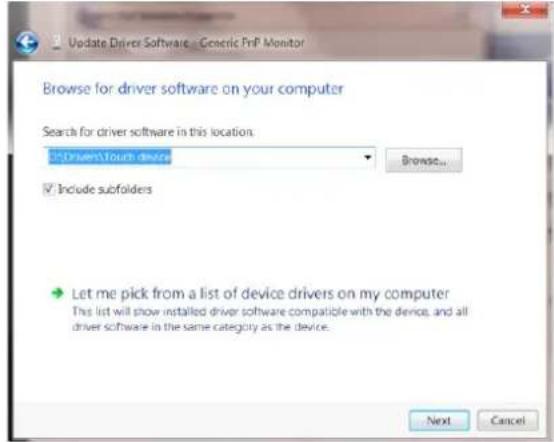

- Otwórz okno „Aktualizacja sterownika dla typowego monitora PnP” poprzez kliknięcie „Aktualizuj sterownik...”, a następnie kliknij przycisk „Przeglądaj komputer w celu wyszukania sterownika”.

- Wybierz opcję „Pozwól mi wybrać z listy sterowników urządzeń na moim komputerze”.

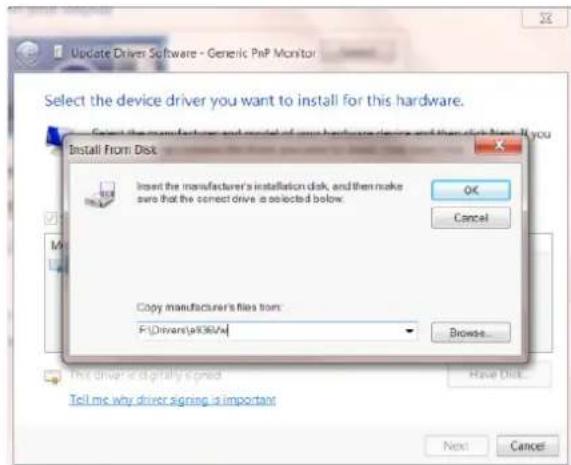

- Kliknij przycisk „Z dysku”. Kliknij przycisk „Przeglądaj” i przejdź do następującego katalogu: X:\Driver\module name (gdzie X oznacza literę przypisaną do napędu CD-ROM).

• Wybierz plik „xxx.inf”, a następnie kliknij przycisk „Otwórz”. Kliknij przycisk „OK”.
• Wybierz model monitora i kliknij przycisk „Dalej”. Pliki zostaną skopiowane z dysku CD na dysk twardy komputera.
• Zamknij wszystkie otwarte okna i wyjmij płytę CD.
• Ponownie uruchom komputer. System automatycznie wybierze maksymalną częstość odświeżania i odpowiedni profil dopasowania kolorów.

Windows 8

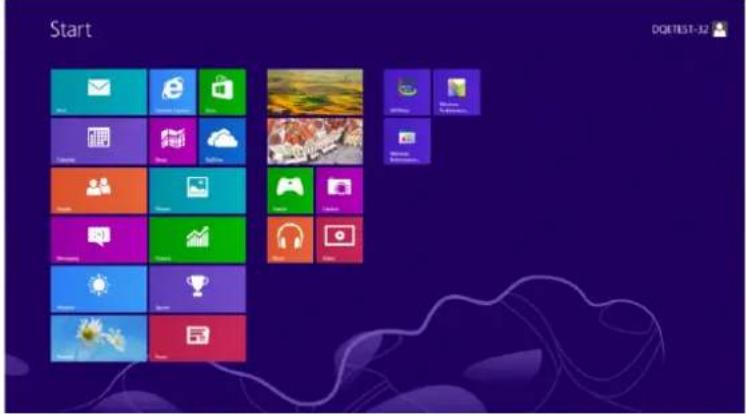

• Uruchom system Windows 8

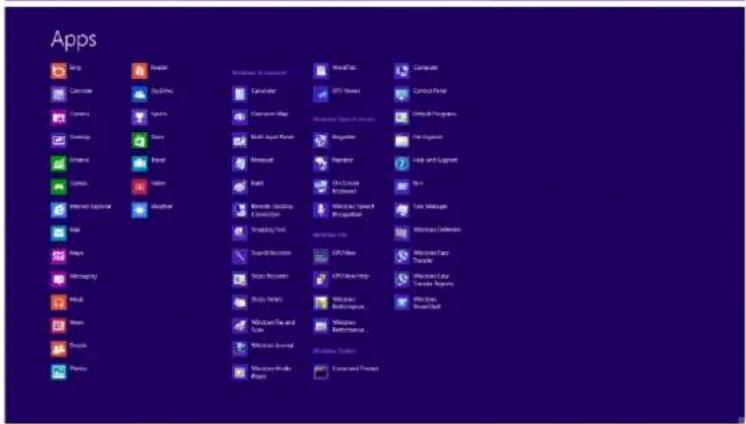

• Kliknij prawym przyciskiem myszy, następnie kliknij All apps (Wszystkie aplikacje) w dolnym prawym rogu ekranu.

• Kliknij ikonę „Control Panel (Panel sterowania)”

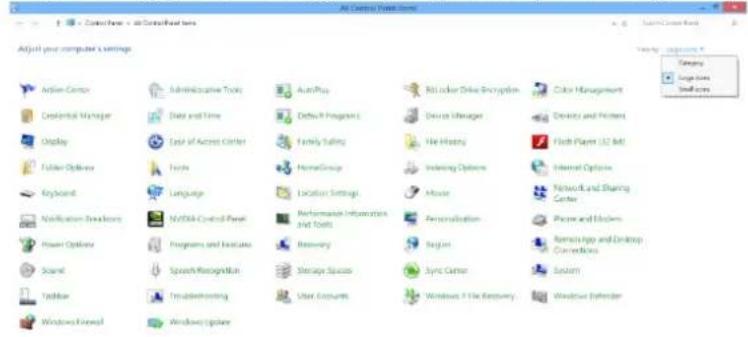

• Ustaw „View by (Widok według)” na „Large icons (Duże ikony)” lub „Small icons (Małe ikony)”.

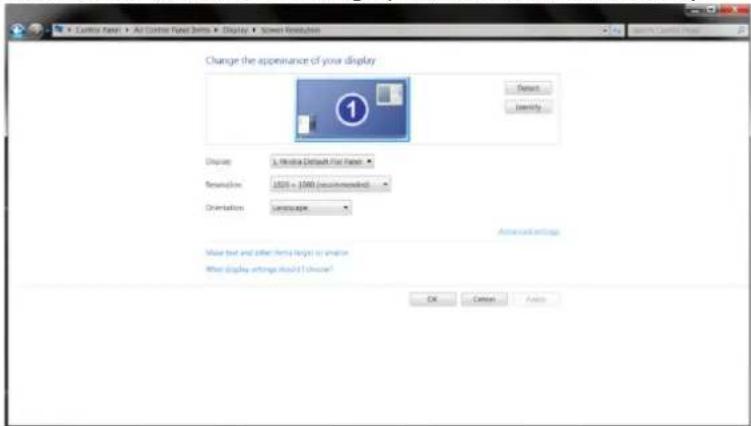

- Kliknij przycisk „Change display settings (Zmień ustawienia ekranu)”.

- Kliknij przycisk „Advanced Settings (Ustawienia zaawansowane)”.

- Kliknij zakładkę „Monitor”, a następnie kliknij przycisk „Properties (Właściwości)”.

- Kliknij zakładkę „Driver (Sterownik)”.

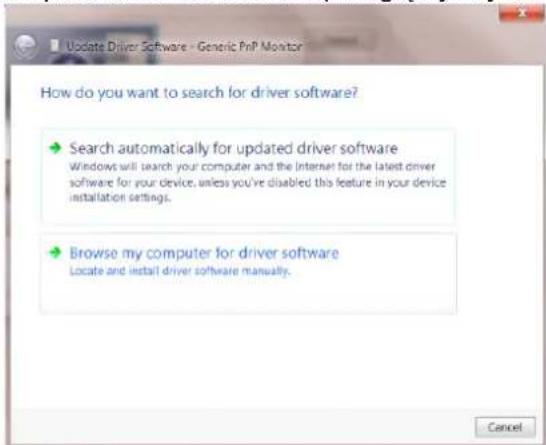

- Otwórz okno „Update Driver Software - Generic PnP Monitor (Aktualizuj oprogramowanie sterownika - Rodzajowy monitor PnP)”, klikając „Update Driver... (Aktualizuj sterownik...)”, a następnie kliknij przycisk „Browse my computer for driver software (Przeglądaj mój komputer w poszukiwaniu oprogramowania sterownika)”.

- Wybierz opcję „Let me pick from a list of device drivers on my computer (Pozwól mi wybrać z listy sterowników urządzeń na moim komputerze)”.

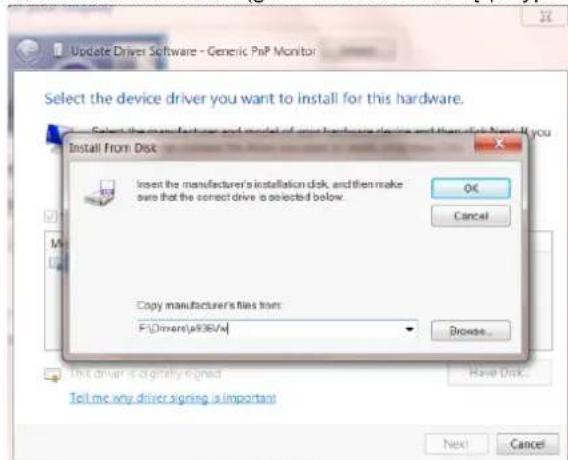

- Kliknij przycisk „Have Disk (Z dysku)”. Kliknij przycisk „Browse (Przeglądaj)” i przejdź do następującego katalogu: X:\Driver\module name (gdzie X oznacza literę przypisaną do napędu CD-ROM).

• Wybierz plik „xxx.inf” i kliknij przycisk „Open (Otwórz)”. Kliknij przycisk „OK”.
• Wybierz model monitora i kliknij przycisk „Next (Dalej)”. Pliki zostaną skopiowane z dysku CD na dysk twardy komputera.
• Zamknij wszystkie otwarte okna i wyjmij płytę CD.
• Ponownie uruchom komputer. System automatycznie wybierze maksymalną częstość odświeżania i odpowiedni profil dopasowania kolorów.

Windows 7

• Uruchom system Windows 7

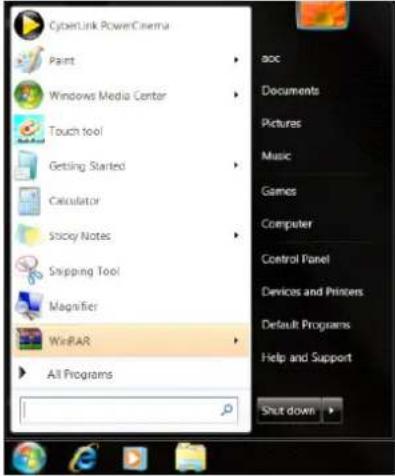

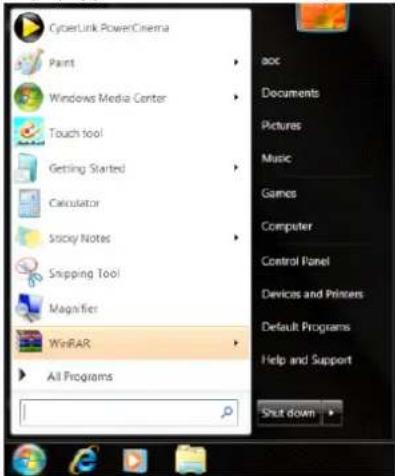

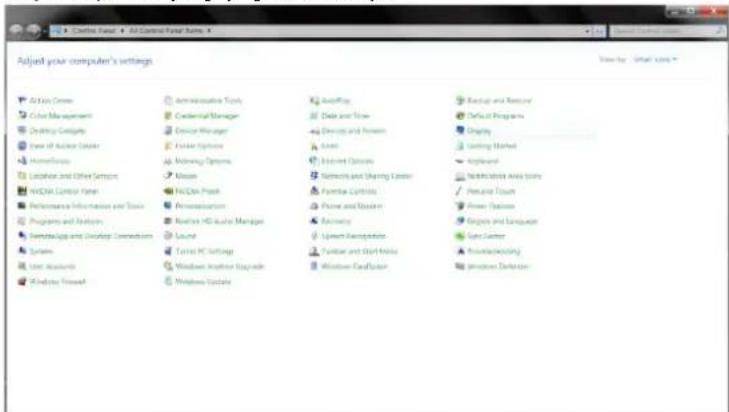

• Kliknij przycisk „Start”, a następnie kliknij „Panel sterowania”.

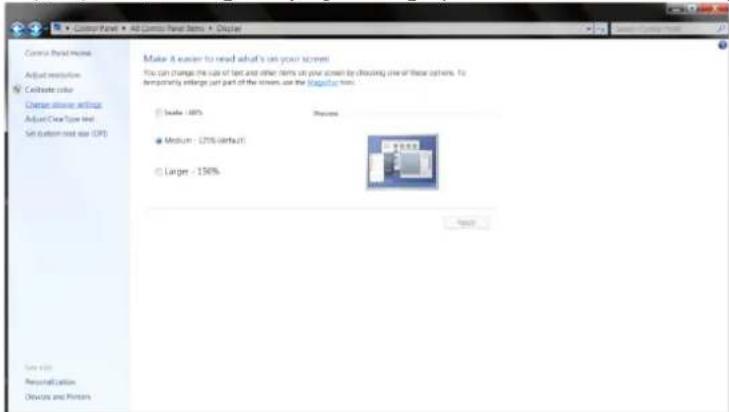

Kliknij ikonę „Wyświetlacz”.

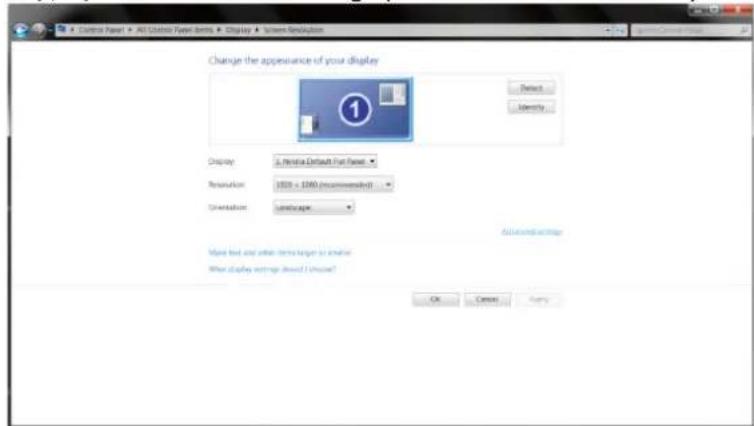

Kliknij przycisk „Zmień ustawienia ekranu”.

Kliknij przycisk „Ustawienia zaawansowane”.

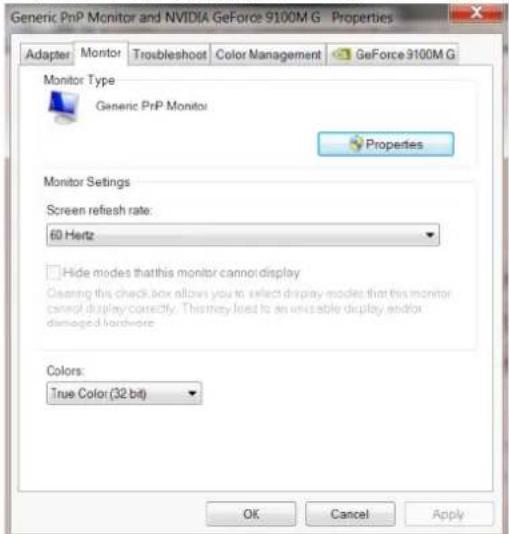

Kliknij zakładkę „Monitor”, a następnie kliknij przycisk „Właściwości”.

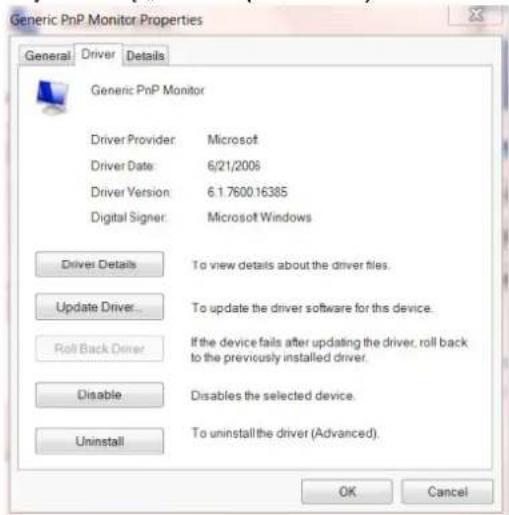

Kliknij zakładkę „Sterownik”.

Otwórz okno „Aktualizacja sterownika dla typowego monitora PnP” poprzez kliknięcie „Aktualizuj sterownik...”, a następnie kliknij przycisk „Przeglądaj komputer w celu wyszukania sterownika”.

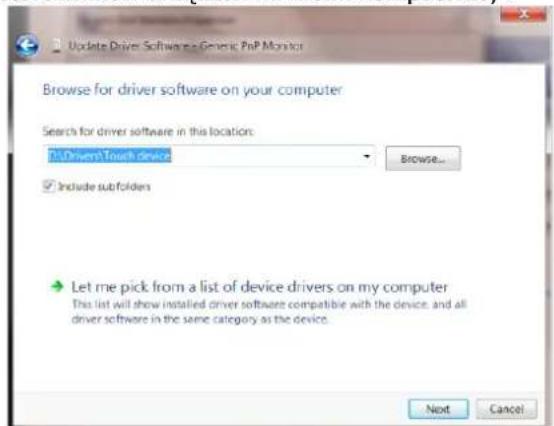

Wybierz opcję „Pozwól mi wybrać z listy sterowników urządzeń na moim komputerze”.

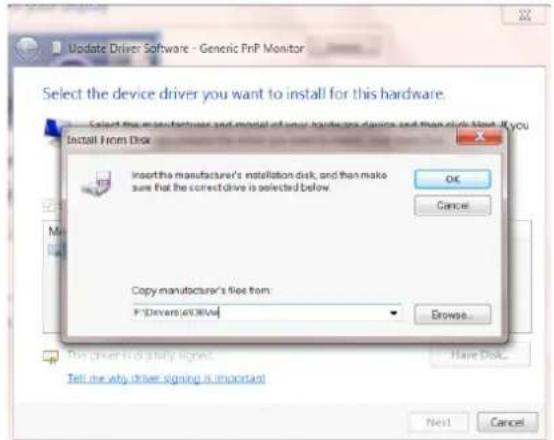

Kliknij przycisk „Z dysku”. Kliknij przycisk „Przeglądaj” i przejdź do następującego katalogu: X:\Driver\module name (gdzie X oznacza literę przypisaną do napędu CD-ROM).

• Wybierz plik „xxx.inf”, a następnie kliknij przycisk „Otwórz”. Kliknij przycisk „OK”.
• Wybierz model monitora i kliknij przycisk „Dalej”. Pliki zostaną skopiowane z dysku CD na dysk twardy komputera.
• Zamknij wszystkie otwarte okna i wyjmij płytę CD.
• Ponownie uruchom komputer. System automatycznie wybierze maksymalną częstość odświeżania i odpowiedni profil dopasowania kolorów.

G-Menu

Witamy w programie "G-Menu" firmy AOC. G-Menu umożliwia łatwe dopasowanie ustawień ekranu przy użyciu menu ekranowego, a nie przycisków OSD, które dostępne są w monitorze. Aby zakończyć instalację, należy wykonać poniższą procedurę instalacyjną. Systemy operacyjne obsługiwane przez oprogramowanie: Windows 10, Windows 8, Windows 7.

Uwaga:

Funkcje nie są dostępne dla wszystkich modeli.

Witamy w oprogramowaniu firmy AOC e-Saver do zarządzania zasilaniem monitora! Program AOC e-Saver oferuje funkcje inteligentnego wyłączania monitorów, umożliwia wyłączanie monitora w określonym czasie niezależnie do statusu komputera (włączony, wyłączony, Uśpienie/Tryb gotowości lub wygaszacz ekranu); faktyczny czas wyłączenia zależy od preferencji użytkownika (patrz przykład niżej).

Kliknij "driver/e-Saver/setup.exe" aby rozpocząć instalowanie oprogramowania e-Saver, postępuj zgodnie z instrukcjami kreatora instalacji, aby zakończyć instalację.

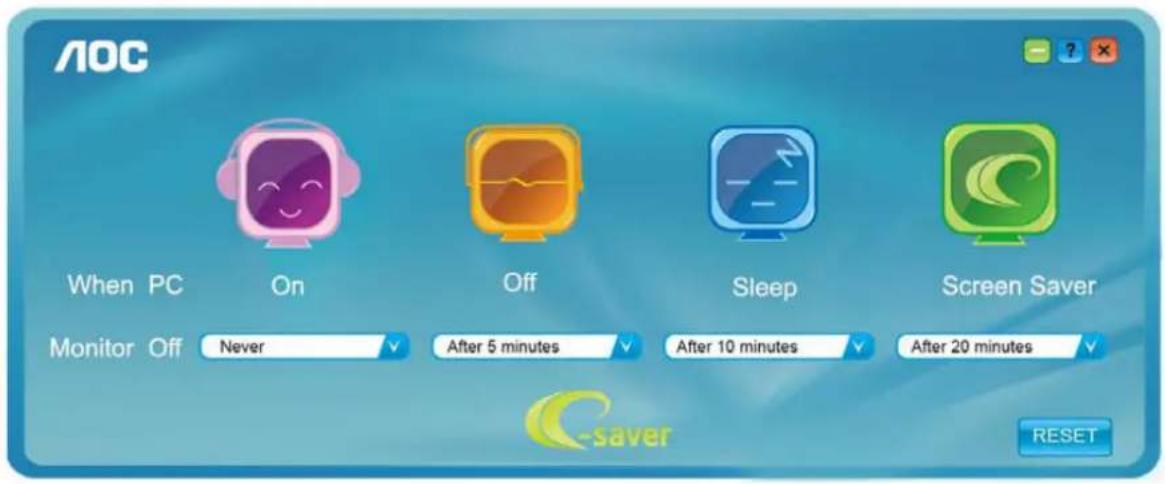

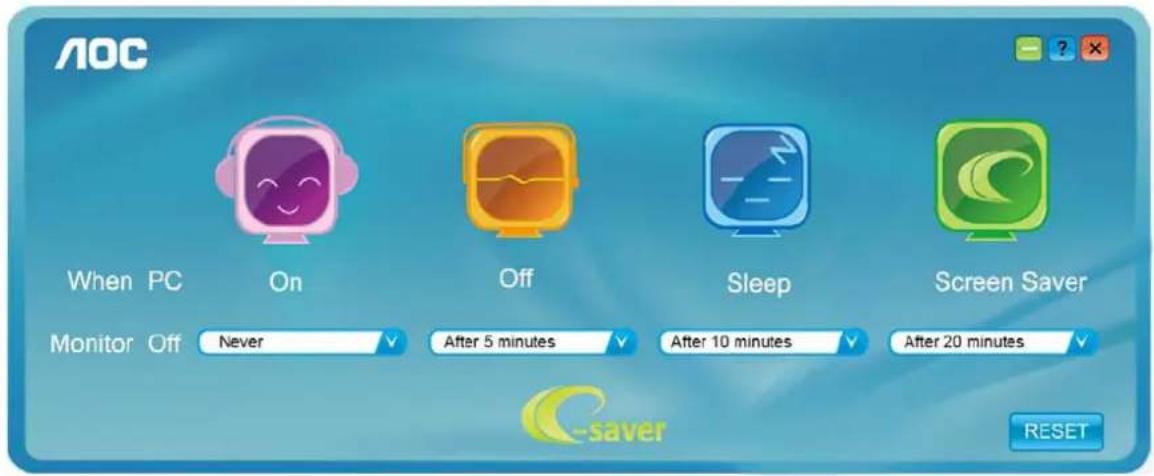

Pod każdym z czterech stanów komputera PC, z rozwijalnego menu można wybrać wymagany czas (w minutach) automatycznego wyłączenia. Ilustruje to przykład poniżej:

1). Monitor nie zostanie nigdy wyłączony, kiedy komputer jest włączony. 2). Monitor zostanie automatycznie wyłączony 5 minut po wyłączeniu komputera. 3). Monitor zostanie automatycznie wyłączony 10 minut po uśpieniu/przejściu w stan czuwania komputera. 4). Monitor zostanie automatycznie wyłączony 20 minut po pojawieniu się wygaszacza ekranu.

Możesz kliknąć przycisk „RESET” w celu przywrócenia domyślnych ustawień w programie e-Saver zgodnie z poniższą specyfikacją.

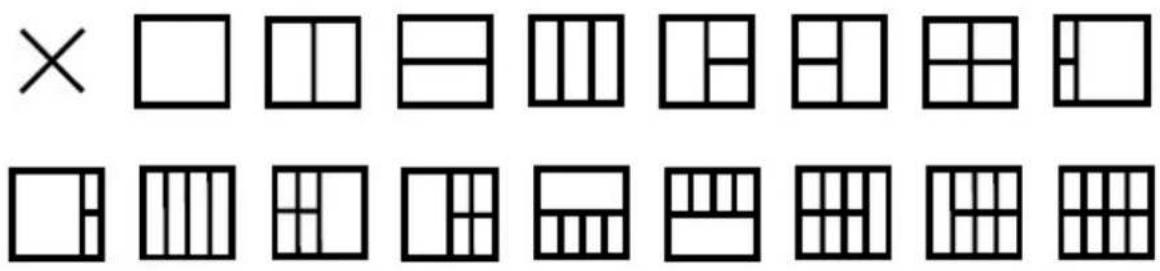

Witamy w programie „Screen+” firmy AOC. Oprogramowanie Screen+ jest narzędziem do dzielenia pulpitu; dzieli ono pulpit na różne panele a każdy panel wyświetlany jest w innym oknie. Kiedy chcesz uzyskać do niego dostęp musisz tylko przeciągnąć okno do odpowiedniego panelu. Obsługuje ono wyświetlanie na wielu monitorach i ułatwia wykonywanie zadań. W celu zainstalowania narzędzia postępuj zgodnie z instrukcją instalacji. Systemy operacyjne obsługiwane przez oprogramowanie: Windows 10, Windows 8, Windows 7.
