INSTRUKCJA OBSŁUGI MP6548 HMS Premium

1. Przed pierwszym użyciem należy dokładnie zapoznać się z instrukcją obsługi i zachować ją na przyszłość.
2. Należy przestrzegać wszystkich ostrzeżeń i środków ostrożności, w tym procedur montażu. Urządzenie powinno być używane wyłącznie zgodnie z jego przeznaczeniem.
3. Dla własnego bezpieczeństwa produkt należy montować i użytkować zgodnie z niniejszą instrukcją. Wszyscy użytkownicy powinni zostać poinformowani o zasadach bezpiecznego korzystania ze sprzętu.
4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie mogą przebywać w pobliżu maszyny bez nadzoru. Montaż i użytkowanie powinny być wykonywane wyłącznie przez osoby dorosłe.

5. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z lekarzem – zwłaszcza w przypadku problemów zdrowotnych lub stosowania leków wpływających na tętno, ciśnienie krwi bądź poziom cholesterolu.

6. Należy uważnie obserwować organizm. W przypadku wystąpienia bólu, ucisku w klatce piersiowej, nieregularnego pulsu, trudności w oddychaniu, nudności lub zawrotów głowy należy natychmiast przerwać trening. Nieprawidłowe wykonywanie ćwiczeń może prowadzić do poważnych urazów lub problemów zdrowotnych.

7. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni, zapewniając co najmniej 0,6 m wolnej przestrzeni wokół sprzętu dla zwiększenia bezpieczeństwa.

8. Należy korzystać z odpowiedniego stroju sportowego i obuwia. Unikać należy zbyt lużnych ubrań, które mogą zahaczyć o ruchome części.

9. Urządzenie nie jest przeznaczone do użytku na zewnątrz.

10. Przed każdym treningiem należy sprawdzić sprzęt pod kątem uszkodzeń lub oznak zużycia.

11. W przypadku pojawienia się ostrych krawędzi należy natychmiast zaprzestać użytkowania.

12. Jeśli maszyna zacznie wydawać nietypowe dźwięki, należy przerwać trening i skontrolować jej stan techniczny.

13. Wszystkie regulowane części muszą być prawidłowo zamocowane i nie mogą ograniczać swobody ruchów. Z urządzenia może korzystać tylko jedna osoba jednocześnie.

14. System hamowania nie zależy od prędkości.

15. Urządzenie nie jest przeznaczone do celów terapeutycznych.

16. Podczas przenoszenia lub podnoszenia urządzenia należy zachować ostrożność, by nie nadwyrężyć kręgosłupa. Zaleca się korzystanie z odpowiednich technik podnoszenia lub pomocy drugiej osoby.

17. Zabrania się dokonywania jakichkolwiek modyfikacji w konstrukcji urządzenia. W razie potrzeby należy skontaktować się z autoryzowanym serwisem.

18. Maksymalna dopuszczalna waga użytkownika wynosi 110 kg.

19. Urządzenie zostało zaklasyfikowane jako klasa HC zgodnie z normą EN ISO 20957-1 i przeznaczone jest do użytku domowego. Nie może być stosowane w celach terapeutycznych ani rehabilitacyjnych.

⚠ OSTRZEŻENIE! Monitoring tętna może nie być całkowicie precyzyjny. Przeciążenie organizmu podczas treningu może prowadzić do poważnych kontuzji, a nawet śmierci. Jeżeli poczujesz się słabo – natychmiast przerwij ćwiczenia.

LISTA CZEŚCI:

Lp.	Opis	Ilość	Lp.	Opis	Ilość
1	Rama główna	1	51	Śruba oczkowa M6x36	4
2	Wspornik komputera	1	52	Nakrętka M10x1.0	4
3	Lewy uchwyt	1	53	Pierścień Φ10	4
4	Prawy uchwyt	1	54	Łożysko 6003Z	4
5	Kolumna uchwytu	2	55	Śruba M6x15	4
6	Wspornik stopnicy	2	56	Koło pasowe	1
7	Przedni stabilizator	1	57	Przekładnia Φ18xΦ13x6	1
8	Tylny stabilizator	1	58	Ośka wiatraka Φ10x140	1
9	Sztyca	1	59	Pasek	1
10	Szyna siedziska	1	60	Lewa stopnica	1
11	Komputer	1	61	Prawa stopnica	1
12	Śruba M5x10	2	62	Przekładka	4
13	Przewód	1	63	Pierścień Φ32	2
14	Zaślepka przewodu Φ12	3	64	Łożysko Φ32xΦ13x10	2
15	Śruba M8x16	6	65	Osłona korby	2
16	Podkładka łukowa Φ16xΦ8x1.5	2	66	Nakrętka kołnierzowa M10×1.25	2
17	Nakrętka M8	2	67	Lewa korba	1
18	Wkręt samogwintujący ST4.2×20	1	68	Prawa korba	1
19	Linka czujnika	1	69	Lewa nakrętka nylonowa 1/2"	1
20	Ośka	2	70	Prawa 1/2"	1
21	Podkładka blokująca	2	71	Pierścień Φ20	2
22	Śruba M6x10	10	72	Łożysko 6004Z	2
23	Podkładka łukowa Φ26xΦ16x0.3	2	73	Łańcuch	1
24	Tuleja Φ28xΦ16x16	4	74	Ośka koła zamachowego	1
25	Podkładka Φ28xΦ16x5	2	75	Nakrętka M5	22
26	Piaska podkładka Φ10xΦ25x2.0	2	76	Podkładka sprężynująca Φ5	8
27	Podkładka sprężynująca Φ19.5xΦ11.5x3.0	2	77	Śruba M5x15	8
28	Śruba M10x20	2	78	Koło łańcuchowe	1
29	Śruba M8 x 40	4	79	Gałka regulacji wysokości siedziska M16x25	1
30	Podkładka Φ20xΦ8x1.5	4	80	Tuleja plastikowa	1
31	Nakrętka M8	4	81	Gałka redukcyjna M16x35	1
32	Śruba M10x50	2	82	Plastikowa tuleja sztycy	2
33	Stalowa tuleja Φ24x15	4	83	Zaślepka 30x30	1
34	Nakrętka nylonowa M10	2	84	Siodelko	1
35	Zaślepka Φ32	2	85	Lewa osłona	1
36	Zaślepka Φ28	2	86	Śruba M5×10	8
37	Pianka	2	87	Śruba M6x10	7
38	Piaska podkładka Φ20xΦ8x1.5	4	88	Prawa osłona	1
39	Śruba M8x40	2	89	Łopatka	4
40	Koła transportowe	2	90	Śruba M5x40	4
41	Nakrętka nylonowa M8	2	91	Koło zamachowe	1
42	Zaślepki stabilizatorów 80x40	4	92	Śruba M5x40	4
43	Nakrętka M10	4	93	Magnes	1
44	Odbojnik	4	94	Wspornik czujnika	1
45	Lewa osłona	1	95	Ośka wiatraka	1
46	Prawa osłona	1	96	Stopnica	2
47	Nakrętka M6	8	97	Zaślepka Φ38	2
48	Podkładka sprężynująca Φ6	8	98	Czujnik pulsu z przewodem	2
49	Wspornik	4	99	Wkręt samogwintujący ST4.2×20	2
50	Nakrętka kołierzowa M10×1.0	4

MONTAZ:

Krok 1 – Instalacja przedniego i tylnego stabilizatora

1. Przymocuj przedni stabilizator (7) do ramy głównej (1) za pomocą dwóch śrub heksagonalnych M8×16 (15) i dwóch płaskich podkładek Φ20×Φ8×1.5 (38). Dokreć kluczem imbusowym.

2. Przymocuj tylny stabilizator (8) do ramy głównej (1) przy użyciu dwóch śrub M8×16 (15) i dwóch płaskich podkładek Φ20×Φ8×1.5 (38). Dokręć kluczem imbusowym.

Krok 2 – Instalacja poręczy, podnóżka i pedałów

1. Usuń cztery śruby M6x10 (22) z głównej ramy (1), I wyjmij dwie podkładki blokujące (21).

2. Zainstaluj oś(20) do głównej ramy (1), dokręć dołączonym kluczem.

3. Następnie przyłącz podkładki blokujące (21) do osi (20) czterema śrubami M6x10 (22). Dokręć kluczem imbusowym S5.

4. Przymocuj poręcz (5) do ramy głównej (1) dwoma falowanymi podkładkami Φ26xΦ16x0.3 (23), dwoma podkładkami w kształcie litery D Φ28xΦ16x5 (25), dwoma płaskimi podkładkami Φ10xΦ25x2.0 (26), dwoma sprężynowimi podkładkami Φ19.5xΦ11.5x3.0 (27) I dwoma śrubami heksagonalnymi M10x20 (28). Dokręć kluczem imbusowym S6.

5. Usuń przekładkę (62) I prawą nylononową nakrętkę (70) z prawego pedału (61).

6. Przymocuj prawy podnóżek (6) do prawej korby (68) przy użyciu prawego pedału (61), przekładki (62) I prawej nylononowej nakrętki (70). Dokręć ręczni prawy pedał (61) zgodnie z ruchem wskazówek zegara I dokręć prawą nakrętkę nylononową(70) przeciwnie do kierunku wskazówek zegara dołączonym kluczem.

7. Powtórz czynności na lewym podnożku, (6) lewej korbie, dokręć lewy pedał (60) prz

8. eciwnie do ruchu wskazówek zegara I dokręć lewą nylonową nakrętkę (69) zgodnie z ruchem wskazówek zegara dołączonym kluczem.

UWAGA: Nie przekręcaj lewego pedału w kierunku zgodnym z ruchem wskazówek zegara

Krok 3 - Instalacja kolumny siedziska i podnóżka

1. Przymocuj suwnicę siedziska (10) do kolumny siedziska (9), ustaw odpowiednią pozycję i dokręć pokrętem M16×35 (81).

2. Poluzuj pokrętło regulacji wysokości M16×25 (79), wsuń kolumnę siedziska (9) do ramy głównej (1), a następnie dokręć pokrętło (63) zgodnie z ruchem wskazówek zegara, aby zablokować kolumnę na żądanej wysokości.

3. Przymocuj podnożek (96) do ramy głównej (1) i dokręć go kluczem.

Krok 4 – Instalacja poręczy i kolumny licznika

1. Umieść prawą poręcz (4) w plastikowym rękawie rury prawej poręczy (5). Przymocuj ją dwoma śrubami M8×40 (29), dwoma zakrzywionymi podkładkami Φ20×Φ8×1.5 (30) i dwoma nakrętkami M8 (31).

2. Powtórz te same czynności dla lewej poręczy (3)

3. Podłącz kabel czujnika (19) do przedłużacza kabla (13).

4. Usuń dwie śruby M8×16 (15) i dwie zakrzywione podkładki Φ16×Φ8×1.5 (16) z ramy głównej (1).

5. Przymocuj kolumnę licznika (2) do ramy głównej (1) za pomocą tych samych elementów. Dokręć kluczem imbusowym.

6. Usuń dwie śruby krzyżakowe M5×10 (12) z komputera (11)

7. Przymocuj komputer do górnej części kolumny licznika (2) tymi samymi śrubami. Dokręć przy pomocy klucza oczkowego z końcówka Phillipsa.

8. Podłącz kabel licznika (1) do kabla czujnika na poręczy (98) oraz środkowego kabla (13).

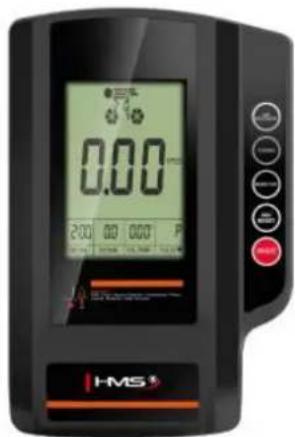

0.00 2:00 00 000 P HMS

PRZYCISKI:

- MODE - Naciśnij, aby zmienić rodzaj wyświetlania lub element do ustawienia.

- RECOVERY / UP - W trakcie ustawiania naciśnij, aby zwiększyć wartość w oknie czasu (TIME), odległości (DIST), kalorii (CAL) oraz temperatury (TEMP). Poza trybem ustawiania naciśnij, aby włączyć/wyłączyć funkcję powrotu do pulsu spoczynkowego.

- DOWN - W trakcie ustawiania naciśnij, aby zmniejszyć wartość w oknie czasu (TIME), odległości (DIST), kalorii (CAL) oraz temperatury (TEMP).

- RESET / GO - W trakcie ustawiania naciśnij, aby zresetować wartość w odpowiednim oknie dla czasu (TIME), odległości (DIST) lub kalorii (CAL). Podczas ustawiania parametrów testu ilości tłuszczu w organizmie naciśnij, aby rozpocząć test. W trybie monitorowania przytrzymaj przez 3 sekundy, aby zresetować wszystkie wartości do 0.

- BODYFAT - W trybie spoczynku naciśnij, aby wejść lub wyjść z trybu ustawiania parametrów testu ilości tkanki tłuszczowej w organizmie.

FUNKCJE:

• PRĘDKOŚĆ / ZAWARTOŚĆ TŁUSZCZU W ORGANIZMIE - Wyświetlanie prędkości w zakresie 0.0–99.9 km/h. Maksymalny sygnał odbioru wynosi 1500 obr./min. Wyświetlanie aktualnych obrotów na minutę (RPM) podczas ćwiczenia, odzwierciedlających częstotliwość pedałowania. Zakres: 0–1500 obr./min. Wyświetlanie zawartości tłuszczu w organizmie.
• CZAS / BMI - Liczenie całkowitego czasu treningu. Zakres: 0–99 min 59 sek. Możliwość ustawienia czasu treningu. 10 sekund przed jego zakończeniem urządzenie zasygnalizuje koniec ćwiczenia. Zakres: 0–99 minut. Wyświetlanie indeksu masy ciała (BMI).
• ODLEGŁOŚĆ / BMR - Liczenie całkowitego przebytego dystansu. Zakres: 0–99.9 km. Możliwość ustawienia dystansu treningowego. 10 sekund przed jego zakończeniem urządzenie zasygnalizuje koniec ćwiczenia. Maksymalny dystans: 99.9 km. Wyświetlanie podstawowej przemiany materii (BMR).
• KALORIE / TEMPERATURA - Liczenie całkowitej ilości spalonych kalorii podczas treningu. Zakres: 0–999 kcal. Możliwość ustawienia celu kalorycznego. 10 sekund przed zakończeniem treningu urządzenie zasygnalizuje jego koniec. Wyświetłanie temperatury pomieszczenia (TEMP).
• PULS - Pomiar pulsu. Zakres: 40–240 uderzeń/min. Jeśli puls nie zostanie wykryty przez 60 sekund, pojawi się komunikat „P”. Aby ponowić pomiar, naciśnij UP lub DOWN.
• AUTOMATYCZNE WŁĄCZANIE / WYŁĄCZANIE ORAZ AUTOMATYCZNY START / STOP - Jeśli urządzenie pozostanie nieaktywne przez 8 minut, wyłączyć się automatycznie, a pamięć zostanie wyczyszczona (z wyjątkiem temperatury oraz zawartości tłuszczu w organizmie). Po wznowieniu treningu monitor uruchomi się automatycznie.

OPERACJE:

• USTAWIENIE - Naciśnij "MODE", aby wybrać parametr do ustawienia. Następnie, używając przycisków "UP/DOWN", ustaw preferowane wartości. Przytrzymanie przycisków spowoduje gwałtowny wzrost lub spadek wartości. Naciśnij "RESET", aby wyczyścić ustawione wartości.
• PULS - Przed mierzeniem pulsu naciśnij dowolny guzik, aby na wyświetlaczu zamiast „P” pojawiło się „0”. Umieść dłonie na czujnikach, a po 3–4 sekundach na monitorze pokaże się aktualny puls.

Uwaga: Podczas pomiaru początkowa wartość może być zawyżona i wrócić do normy po 2–3 sekundach. Czujnik nie powinien być używany do celów medycznych. Uwaga: Jeśli komputer posiada bezprzewodowy czujnik w pasie, należy zwilżyć przewodzące czujniki od strony ciała, aby zapewnić dobrą przyczepność do skóry. Dopasuj pas tak, aby czujnik dobrze przylegał do ciała poniżej klatki piersiowej.

- POMIAR TKANKI TŁUSZCZOWEJ, BMI & BMR - W stanie spoczynku urządzenia naciśnij "BODYFAT", aby wejść w tryb ustawień. Wybierz spośród: numer ćwiczącego (1–8), wagi (KG), wzrostu (CM), wieku (YEAR), płci. Naciśnij "MODE", aby przejść do następnego parametru. Naciśnij "RECOVERY/UP", aby zwiększyć wartość, lub "DOWN", aby ją zmniejszyć. Po zakończeniu ustawień złap czujnik pulsu i naciśnij "RESET/GO". Po 6 sekundach wyświetl się wynik. Naciśnij "BODYFAT" ponownie, aby zakończyć test.

UWAGA: Jeśli podczas ustawiania parametrów użytkownik pozostanie nieaktywny przez 10 sekund, test zakończy się automatycznie. Jeśli podczas testu tkanki tłuszczowej użytkownik pozostanie nieaktywny przez 10 sekund, wyświetli się komunikat „Er.1”.

- SYSTEM AUDIO - Podłącz kabel do odtwarzacza, a następnie włącz przełącznik audio po prawej stronie komputera.

Płeć/ Wiek	Niedowaga	Waga Prawidłowa	Nadwaga	Otyłość	Poważna Otyłość
Mężczyzna/ ≤ 30	<14%	14%~20%	20.1%~25%	25.1%~35%	>35%
Mężczyzna/ > 30	<17%	17%~23%	23.1%~28%	28.1%~38%	>38%
Kobieta/ ≤ 30	<17%	17%~24%	24.1%~30%	30.1%~40%	>40%
Kobieta/ > 30	<20%	20%~27%	27.1%~33%	33.1%~43%	>43%

• MP3- Po podłączeniu urządzenia kablem stereo włącz przełącznik po prawej stronie komputera, a następnie uruchom muzykę
• Wymiana baterii - Jeśli wyświetlacz zacznie migać lub blaknąć, usuń baterie i wymień je na AA UM3 R6 lub AAA UM4 R03, w zależności od rodzaju baterii dołączonych do urządzenia.
• Konserwacja - Właściwa konserwacja urządzenia znacząco wpływa na jego żywotność. Niewłaściwa konserwacja może prowadzić do uszkodzenia mechanizmów lub skrócenia trwałości produktu. Wszystkie części należy regularnie sprawdzać i dokręcać. Zużyte elementy należy niezwłocznie wymienić.
• Czyszczenie - Regularne czyszczenie roweru powietrznego zapewnia jego długą żywotność.

Po każdym treningu wytrzyj sprzęt i inne powierzchnie czystą, miękką i wilgotną szmatką, aby usunąć pozostałości potu. Uwaga: Nie używaj silnych środków czyszczących ani rozpuszczalników. Aby uniknąć uszkodzenia komputera, trzymaj go z dala od wszelkich płynów. Nie wystawiaj komputera na bezpośrednie działanie promieni słonecznych.

• Dane techniczne

Wymiary: 133 × 62 × 138 cm

Maksymalna waga użytkownika: 110 kg

Waga netto: 35 kg

Waga brutto: 38 kg

PL: Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Zgodnie z Dyrektywą WEEE o sposobie gospodarowania zużytymi odpadami elektrycznymi i elektronicznymi, dla tego typu sprzętu należy stosować oddzielne sposoby utylizacji.

Użytkownik, który zamierza pozbyć się tego produktu, zobowiązany jest do oddania go do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego, dzięki czemu przyczynia się do ponownego użycia, recyklingu, bądź odzysku, a tym samym do ochrony środowiska naturalnego. W tym celu należy skontaktować się z punktem w którym urządzenie zostało nabyte, lub z przedstawicielami władz lokalnych. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie ludzi.

Nazwa artykułu:......

Kod EAN:

Data sprzedaży:......

WARUNKI GWARANCJI:

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
3. czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy,
4. ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku, reklamowanego towaru.
5. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do serwisu.

6. W przypadku konieczności sprowadzenia części z importu okres naprawy może się wydłużzyć o czas niezbędny do ich sprowadzenia jednak nie dłużej niż o 90 dni.

7. Gwarancją nie są objęte:

8. uszkodzenia mechaniczne i wywołane nimi wady,

9. uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
10. niewłaściwy montaż i konserwacja,

11. uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.

12. Gwarancja traci ważność w przypadku:

- upływu terminu ważności,

- samodzielnych napraw,

- nieprzestrzegania zasad prawidłowej eksploatacji.

1. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków serwis ma prawo odmówić przyjęcia do naprawy. W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.

2. Gwarancją nie są objęte czynności związane z montażem, konserwacją, które zgodnie z instrukcją obsługi użytkownik zobowiązany jest wykonać we własnym zakresie.

3. Gwarant informuje również, że prowadzi serwis pogwarancyjny.

4. Towar powinien być zabezpieczony do wysyłki.

5. W celu skorzystania z gwarancji, przestrzegaj procedury zamieszonej na stronie internetowej: https://serwis.abisal.pl/

W przypadku braku zgodności rzeczy sprzedanej z umową kupującemu z mocy prawa przysługują środki ochrony prawnej ze strony i na koszt sprzedawcy. Gwarancja nie ma wpływu na te środki ochrony prawnej.

SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKU W CELACH REHABILITACYJNYCH I TERAPEUTYCZNYCH.

ADNOTACJE O PRZEBIEGU NAPRAW

L.p.	Data zgłoszenia	Data wydania	Przebieg napraw	Podpis odbierającego (sklep, właściciel)
