INSTRUKCJA OBSŁUGI EHS 4500 Grizzly

Elektrycznaprzycinarkado żywopłotów

PL

Electrical hedge trimmer

GB

Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze dostępne dla osób używających urządzenia.

Wskazówki bezpieczeństwa ..... 49

Symbole w instrukcji obsługi ..... 49

Symbole graficzne na urządzeniu....49

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych ... 50

Specjalne zasady bezpieczeństwa dotyczące przycinarek do

żywopłotów 52

Cel zastosowania.... 53

Opis działania 54

Przegląd elementów....54

Instrukcja montażu ....54

Zawartość opakowania .... 54

Montaż osłony dłoni 54

Obstuga 54

Włączanie i wyłączanie 55

Praca przy pomocy elektrycznych nożyc do żywopłotów ....55

Techniki cięcia....56

Konserwacja i naprawy ....56

Usuwanie i ochrona środowiska.....57

Części zamienne ....57

Serwis naprawczy.... 57

Dane techniczne 58

Usuwanie ustek 59

Tłumaczenie oryginalnej deklaracji zgodności WE ...... 93

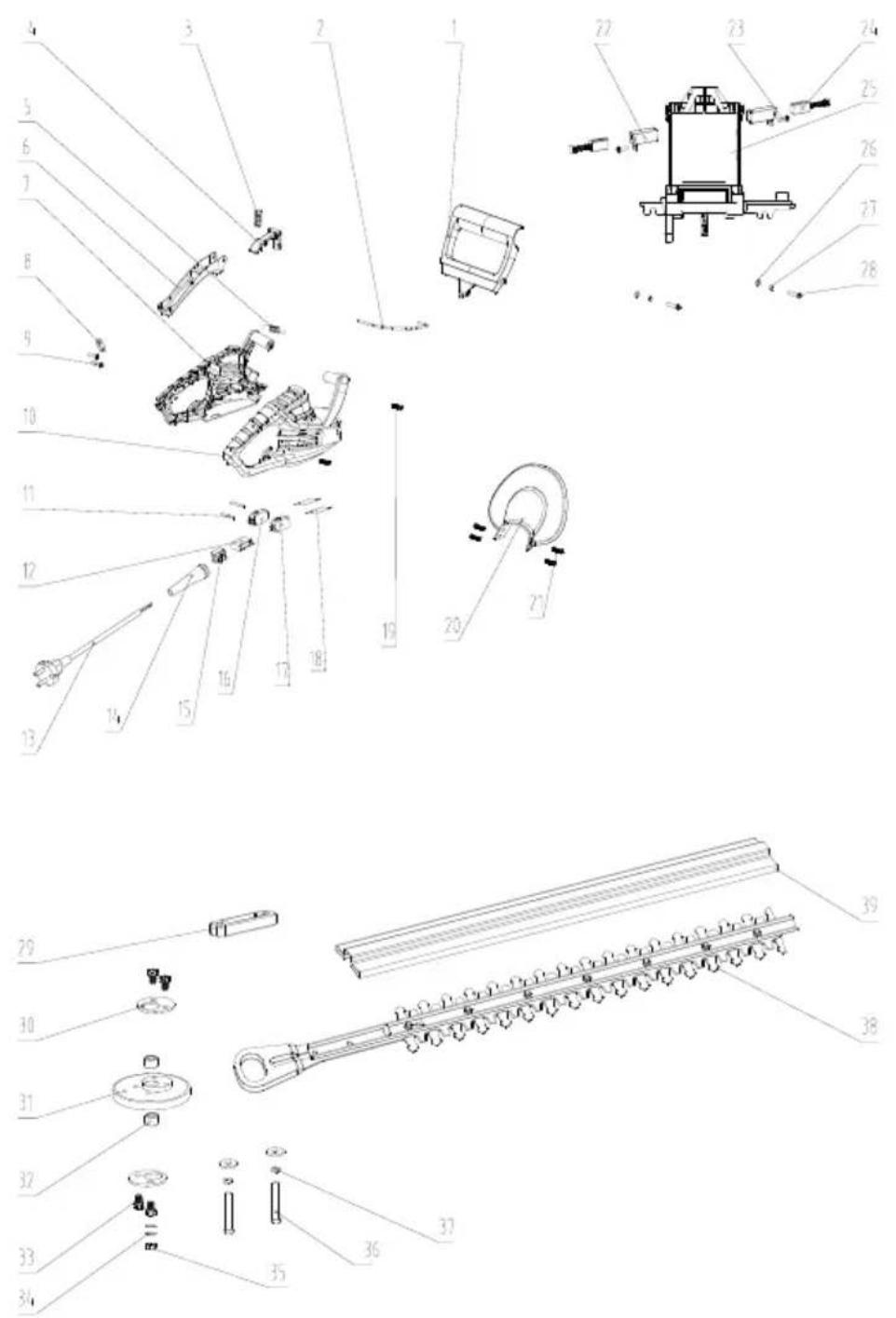

Rysunek samorozwijający .....96

Wskazówki bezpieczeństwa

Ten ustęp dotyczy podstawowych przepisów bezpieczeństwa podczas pracy z wykorzystaniem elektrycznych nożyc do żywopłotów.

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem.

Symbole graficzne na urządzeniu

Uwaga!

Zanim rozpoczniesz użytkowanie urządzenia przeczytaj uważnie instrukcję obsługi.

Nosić okulary ochronne lub ochronę twarzy.

Nosić ochronniki słuchu.

Noś odporne na przecięcie rękawi- ce.

Uwaga! Niebezpieczeństwo zranienia przez ruchome noże

Nie używaj nożyc do żywopłotów podczas deszczu ani nie tnij mokrych żywopłotów.

PL

Natychmiast wyciągnij wtyczkę z gniazdka, jeśli przewód sieciowy jest uszkodzony, zapłatany lub został przecięty oraz jeśli na krótko pozo- stawiasz urządzenie bez nadzoru.

Podanie poziomu hałasu L _wa w dB.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

Długość cięcia

Klasa zabezpieczenia II

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte we wskazówkach bezpieczeństwa pojęcie „Elektronarzędzie” dotyczy elektronarzędzi zasilanych z sieci (kablem sieciowym) albo z akumulatora (bez kabla sieciowego).

BEZPIECZEŃSTWO MIEJSCA PRACY

• Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.
• Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybu-

chowej, w której znajdują się palne ciecze, gazy lub pyły.

Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

- Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego.

Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

- Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający).

Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

- Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki.

Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

- Trzymaj narzędzia elektryczne z daleka od deszczu i wilgoci/wody.

Dostanie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

- Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia.

Uszkodzone i splątane kable zwiększa- ją ryzyko porażenia prądem.

- Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przy-

stosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

- Jeżeli nie da się uniknąć użycia narzędzia elektrycznego w mo-krym otoczeniu, zastosuj wyłącznik ochronny (Fl).

Używanie wyłącznika ochronnego zmniejsza ryzyko porażenia prądem.

- Urządzenie należy podłączać wyłącznie do gniazdek wyposażonych w ochronnik zabezpieczający przed prądem uszkodzeniowym (bezpiecznik fi) o wartości prądu uszkodzeniowego nie większej od 30 mA.

- Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony na specjalny kabel zasilający, dostępny u producenta lub w jego serwisie.

BEZPIECZEŃSTWO OSÓB

- Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzi elektrycznych, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków.

Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

- Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne.

Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, buty z antypoślizgowymi podeszwami, kask i nauszniki – zależnie od rodzaju i sposobu używania narzędzia elektrycznego – zmniejsza ryzyko zranienia.

- Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij

się, że jest ono wyłączone.

Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

- Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub.

Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

- Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała.

Dzięki temu możliwe będzie zachowanie lepszej kontroli nad urządzeniem elektrycznym w nieoczekiwanych sytuacjach.

- Noś odpowiednie ubranie. Nie zakładaj obszernych, lużnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części.

Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

UŻYWANIE I OBSŁUGA NARZĘDZIA ELEKTRYCZNEGO

- Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego.

Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

- Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

- Przed rozpoczęciem ustawiania urządzenia, wymiany akcesoriów oraz

PL

przed odłożeniem urządzenia wyjmij wtyczkę z gniazdka i/lub wyjmij baterię. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie narzędzia elektrycznego.

• Przechowuj nieużywane narzędzia elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.
• Starannie pielęgnuj narzędzia elektryczne. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone.

Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

- Narzędzia tnące muszą być zawsze ostre i czyste.

Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

- Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.

Używanie narzędzi elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

SERWIS

- Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Specjalne zasady bezpieczeństwa dotyczące przycinarek do żywopłotów

- Trzymaj wszystkie części ciała w bezpiecznej odległości od noża. Nie próbuj usuwać ani przytrzymywać ciętego materiału przy pracującym nożu! Usuwaj zakleszczony materiał tylko przy wyłączonym urządzeniu.

Chwila nieuwagi podczas używania przycinarki do żywopłotów może do prowadzić do poważnych zranień.

- Przenoś przycinarkę do żywopłotów tylko za uchwyt i przy nieruchomoym nożu. Przy transportowaniu i przechowywaniu przycinarki do żywopłotów zawsze zakładaj pokrowiec.

Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez nóż.

- Trzymaj kabel daleko od obszaru pracy noża.

Podczas pracy kabel może być ukryty w żywopłocie czy krzewie i można go przypadkowo przeciąć.

- Elektronarzędzie należy trzymać tylko za izolowane uchwyty, ponieważ noż może się zetknąć ze zgiętymi przewodami.

Kontakt noża z przewodem pod napięciem może spowodować podłączenie do napięcia metalowych elementów urządzenia, a wskutek tego porażenie prądem elektrycznym.

2) DALSZE WSKAZÓWKI BEZPIE-CZEŃSTWA

a) Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym przez dzieci) o ograniczonej sprawności psychicznej, zmysłowej czy umysłowej czy też bez odpowiedniej wiedzy i doświadczenia; chyba że praca odbywa się pod nadzorem osób odpowiedzialnych za bezpieczeństwo czy też po uprzednim poinformowaniu przez nie, w jaki sposób urządzenie należy obsługiwać.

b) Dzieci powinny się znajdować pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.

c) Podczas pracy z nożycami do żywopło- tów używać rękawic ochronnych, okula- rów ochronnych, mocnego obuwia oraz długich spodni.

d) Przed rozpoczęciem pracy zawsze sprawdzić przewód zasilający oraz przedłużacz pod kątem uszkodzeń i starzenia. Nie używać urządzenia z uszkodzonym lub zużytym kablem.

e) Przed rozpoczęciem pracy sprawdzić żywopłot pod kątem ukrytych w nim przedmiotów, takich jak np. druty itp.

f) Pracować tylko przy świetle dziennym albo dobrym oświetleniu sztucznym.

g) Podczas pracy urządzenie trzymać zawsze mocno oburącz, w odpowiedniej odległości od ciała.

h) Przewód zasilający należy układać w sposób wykluczający jego zapłatanie się podczas pracy w gałęzie itp.

i) W razie uszkodzenia przewodu podczas pracy należy natychmiast odłączyć go od sieci. Nie dotykać przewodu przed odłączeniem go od sieci.

j) Urządzenie zaprojektowano tylko do cięcia żywopłotów. Nie ciąć urządzeniem gałęzi, twardego drewna itp.

k) Nie usiłować luzować zaciśniętego liścia przed wyłączeniem urządzenia. I) Regularnie sprawdzać zużycie noży i zlecać ich ostrzenie. Tępe noże powodują przeciążenie maszyny. Wynikłe z tego szkody nie są objęte gwarancją.

m) Zawsze należy najpierw wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka:

- przed pozostawieniem urządzenia bez nadzoru

- przed usunięciem blokad

- przed rozpoczęciem kontroli, konserwacji lub czyszczenia

- po zetknięciu się urządzenia z ciałem obcym

- zawsze gdy urządzenie zaczyna drgać inaczej niż zwykle

n) Upewnić się zawsze, że otwory wentylacyjne są wolne od zanieczyszczeń.

Cel zastosowania

Urządzenie przeznaczone jest wyłącznie do przycinania i modelowania żywopłotów, krzewów i krzewów ozdobnych w zakresie użytku domowego. Urządzenie jest przeznaczone do amatorskich prac w gospodarstwie domowym. Nie jest ono przeznaczone do stałego stosowania w celach zarobkowych. Każde inne wykorzystanie, na które nie zezwala wyraźnie niniejsza instrukcja obsługi, może prowadzić do uszkodzenia urządzeń i stanowić poważne zagrożenie dla użytkownika.

Urządzenie przeznaczone jest do użytku przez osoby dorosłe. Młodzież do 16 roku życia może korzystać z urządzenia wyłącznie pod nadzorem dorosłych. Zabronione jest użytkowanie urządzenia podczas deszczu lub w wilgotnym otoczeniu.

Osoba obsługująca lub użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności.

PL

Producent nie odpowiada za szkody, które wynikły na skutek użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Noże należy regularnie kontrolować pod względem zużycia i ostrzyć. Tępe noże powodują przeciążenie maszyny. Wynikające z tego powodu szkody nie podlegają gwarancji.

Opis działania

Elektryczne nożyce do żywopłotów posiadają elektryczny silnik napędowy. Dla bezpieczeństwa urządzenie posiada izolację ochronną i nie wymaga uziemienia. Nożyce do żywopłotów posiadają jako mechanizm tnący dwustronną, zabezpieczoną szynę nożo- wą. Podczas przycinania elementy tnące poruszają się liniowo do przodu i do tyłu. Dla ochrony użytkownika urządzenie może być uruchomione wyłącznie wówczas, gdy dźwignia bezpieczeństwa jest wciśnięta. Osłona dłoni chroni dodatkowo przed gałęziami. Funkcja poszczególnych elementów obsługi opisana została w poniższych opisach.

llustracje sposobu obsługi i konserwacji znajdziesz na stronie 2.

Przegląd elementów

1 Przewód sieciowy

Rękojeść

3 Włącznik/wyłącznik
4 Odciążenie ciągowe
5 Szczeliny wentylacyjne
6 Uchwyt pałąkowy z wyłączni- kiem bezpieczeństwa
7 Ostona dłoni
8 Zabezpieczona listwa nożowa
9 Osłona noży

Instrukcja montażu

Przed rozpoczęciem wykonywania jakichkolwiek prac przy urządzeniu wyciągnij wtyczkę z gniazda sieciowego.

Stosuj wyłącznie oryginalne części zamienne.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest kompletne:

• Elektryczne nożyce do żywopłotów
• Ośłona dłoni z akcesoriami montażowymi
• Osłona noża
• Instrukcja obsługi

Montaż osłony dłoni

Nałoż osłonę dłoni (7) na urządzenie i przykręć ją przy pomocy załączonych śrub z boku obudowy.

Obstuga

Nie używaj urządzenia bez osłony dłoni. Podczas prac, wykonywanych tym urządzeniem noś zawsze bezpieczną odzież roboczą i rękawice robocze. Zawsze przed rozpoczęciem użytkowania upewnij się, że urządzenie działa sprawnie. Włącznik/wyłącznik oraz wyłącznik bezpieczeństwa nie mogą się blokować. Po wyłączeniu przełącznika silnik powinien się zatrzymać. Gdyby któryś z przełączników był uszkodzony, wówczas nie wolno wykonywać żadnych prac

przy pomocy tego urządzenia. Zwróć uwagę, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej urządzenia.

Przestrzegaj przepisów o ochronie przed hałasem oraz miejscowych rozporządzeń. Używanie urządzenia może w pewne dni (np. niedziele i święta), o określonych po-rach dnia (sjesta poobiednia, cisza nocna) lub w określonych strefach (np. kurorty, kliniki itp.) podlegać ograniczeniom lub być zabronione.

Po wyłączeniu urządzenia noże poruszają się nadal jeszcze przez jakiś czas. Poczekaj, aż noże całkowicie się zatrzymają. Nie dotykaj poruszających się noży i nie próbuj ich zatrzymać. Niebezpieczeństwo obrażeń ciała!

Włączanie i wyłączanie

1. W celu wykonania odciążenia ciągowego zrób na końcu przewodu przedłużającego pętlę, przełoż ją przez otwór w rękojeści (2) i zahacz o zaczep odciążenia ciągowego (4) na rękojeści.

2. Podłącz urządzenie do sieci.

Pamiętaj o zachowaniu stabilnej postawy trzymaj urządzenie mocno oburącz w odpowiedniej odległości od swojego ciała. Przed włączeniem zwrócić uwagę na to, aby urządzenie nie miało styczności z żadnymi przedmiotami.

1. W celu włączenia wciśnij włącznik bezpieczeństwa (6) a następnie wciśnij włącznik/wyłącznik (3), nożyce zaczną pracować z maksymalną prędkością.

2. W celu wyłączenia puść włącznik/wyłącznik.

Działanie hamulca może powodować iskrzenie w okolicy górnych szczelin wentylacyjnych. Jest to zjawisko normalne i nieszkodliwe dla urządzenia.

Praca przy pomocy elektrycznych nożyc do żywopłotów

- Podczas ciecia uwazaj, aby nie dotykac zadnych przedmiotów, takich jak plot z drutu czy slupki podpierające rosline. Moze to spowodowac uszkodzenie listwy nozowej.

- W razie zablokowania noza przez twarde przedmioty natychmiast wylacz urządzenie, wyciagnij wtyczke z gniazda a następnie usun przedmiot.

- Pracuj zawsze w kierunku od gniazda sieciowego. Dlatego ustal kierunek ciecia przed rozpo- czeciem pracy.

- Zwróc uwage na to, aby przewód ulozony był w pewnym oddaleniu od strefy roboczej. Nigdy nie przekładaj przewodu przez zywoplot, gdzie mógłby być łatwo uchwycony przez noze.

- Unikaj przeciazania urządzenia podczas pracy.

Natychmiast wyciagnij wtyczke z sieci, jeśli kabel zostanie uszkodzony, zaplatany lub przeciety. Niebezpieczeństwo porażenia prądem elektrycznym.

PL

Techniki cięcia

• Grube gałęzie wytnij najpierw za pomocą nożycy do cięcia gałęzi.
• Dwustronna listwa nożowa umożliwia cięcie w obu kierunkach lub cięcie na zmianę w jedną i drugą stronę ruchem wahadłowym.
• Podczas cięcia w pionie przesuwaj nożyce równomiernie w przód lub po łuku w górę lub w dół.
• Podczas cięcia w poziomie przesuwaj nożyce do cięcia żywopłotów sierpo-watym ruchem w kierunku krawędzi żywopłotu, aby obcięte gałązki spadły na ziemię.
• Aby uzyskać długie, proste linie zaleca się rozpięcie sznurka.

Przycinanie żywopłotów:

Zaleca się przycinanie żywopłotów w trapez, aby uniknąć ogołoce-nia dolnych gałęzi. Odpowiada to naturalnemu wzrostowi rośliny i pozwala na optymalny rozwój rośliny. Podczas cięcia usuwa się tylko nowe tegoroczne odrośla. W ten sposób tworzy się gęste rozgałęzienia i dobrą osłonę przed wzrokiem osób trzecich.

1. Przytnij najpierw boki żywopłotu. W tym celu przesuwaj nożyce do żywopłotów w kierunku wzrostu od dołu ku górze. Jeśli będziesz prowadził nożyce z góry ku dołowi, wówczas mniejsze gałączki będą przesuwać się na zewnątrz, w wyniku czego powstaną przewężenia lub dziury.
2. Górną krawędź przytnij następnie według swojego gustu prosto, w kształcie dachu lub na okrągło.
3. Modeluj już młode rośliny na żądany kształt. Główny pęd powinien pozostać nieuszkodzony, dopóki żywopłot

nie osiągnie żądanej wysokości. Wszystkie inne pędy obcina się do połowy.

Pielęgnacja żywopłotów rosnących swobodnie:

Żywopłoty rosnące swobodnie nie są wprawdzie modelowane, jednak muszą być regularnie pielęgnowane, aby żywopłot nie osiągnął nadmiernej wysokości.

Konserwacja i naprawy

Przed rozpoczęciem wykonywania ja-kichkolwiek prac przy urządzeniu wycią-gnij wtyczkę z gniazda siecio-wego.

Prace, które nie zostały opisane w niniejszej instrukcji, zlecaj autoryzo-wanemu punktowi obsługi klienta. Stosuj wyłącznie oryginalne części.

Podczas wykonywania jakichkol- wiek czynności przy nożach noś rękawice.

Przeprowadzaj regularnie wymienione poni-żej prace konserwacyjne i naprawcze. Dzięki temu będziesz miał gwarancję długotrwałej i niezawodnej sprawności urządzenia.

Nie wolno spryskiwać urządzenia wodą ani zanurzać go w wodzie. Nie używaj środków czyszczących ani rozpuszczalników. Mógłbyś w ten sposób nieodwracalnie uszkodzić urządzenie. Substancje chemiczne mogą zaatakować elementy urządzenia wykonane z tworzywa sztucznego.

• Zawsze przed rozpoczęciem użytkowa-nia kontroluj nożyce do żywopło-tów pod względem widocznych wad jak luźne, zuży-te lub uszkodzone elementy. Sprawdź właściwe dokręcenie śrub listwy nożowej.
• Sprawdź pokrywy i urządzenia ochronne pod względem uszkodzeń, właściwego zamocowania. W razie potrzeby dokonaj ich wymiany.
• Utrzymuj szczeliny wentylacyjne w czy-stości. W tym celu używaj wilgotnej ście-reczki lub szczotki.
• Po każdym użyciu starannie wyczyść listwę nożową. Przetrzyj ją szmatką zwilżoną olejem lub spryskaj sprayem do pielęgnacji metali.
• Przechowuj nożyce do żywopłotów w załączonej osłonie noży w suchym, niedostępnym dla dzieci miejscu.

Usuwanie i ochrona środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.

Części zamienne

Części zamienne i akcesoria można zakupić na

www.grizzly-service.eu

Jeżeli nie masz dostępu do Internetu, skontaktuj się z Centrum Serwisowym (patrz „ Grizzly Service-Center „).

Gwarancja

Udzielamy 24-miesięcznej gwarancji na to urządzenie.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

Szkody, które są wynikiem natu-ralnego zużycia, przeciążenia lub niewłaści-wej obsługi urządzenia, nie podlegają gwa-rancji. Określone części urządzenia ulegają naturalnemu zużyciu a tym samym nie pod-legają gwarancji. Zaliczają się do nich przede wszystkim listwy nożowe, mimośród i szczotki węglowe, o ile uszkodzenia nie wynikają z wad materiałowych.

Warunkiem świadczeń gwarancyjnych jest ponadto przestrzeganie wskazówek dotyczących czyszczenia i kon-serwacji, zamieszczonych w tej instrukcji obsługi, Uszkodzenia, które powstały w wyniku wad produkcyjnych lub materiałowych usu-wane będą bezpłatnie w formie zamiany lub naprawy. Warunkiem jest dostarczenie urząd-żenia do sprzedawcy w stanie nie rozłożonym z dowodem zakupu i gwarancji.

Serwis naprawczy

Naprawy, które nie podlegają gwarancji można zlecać odpłatnie naszemu centrum serwisowemu. Nasze centrum serwisowe chętnie przedstawi Ci kosztorys naprawy. Możemy zajmować się wyłącznie takimi urządzeniami, które zostały należycie zapakowane i których wysyłka opłacona została w pełnej wysokości.

PL

Uwaga: W razie reklamacji lub konieczności naprawy prosimy o dostarczenie urządzenia po jego uprzednim wyczyszczeniu oraz ze wskazówką na uszkodzenie na adres naszego serwisu.

Nie przyjmujemy urządzeń, za których wysyłkę nie uiszczono opłaty, wysłane ekspresem lub w formie innej przesyłki specjalnej.

Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Dane techniczne

Elektrycznych nożyc do żywopłotów.....EHS 4500

Znamionowe napięcie wejściowe.....230-240 V\~, 50 Hz Pobór mocy ..... 450 W Klasa ochrony.....

Typ zabezpieczenia....IP 20 Jałowa prędkość skokowa.....1700 min ^-1 Masa.....2,3 kg

Długość noża....450 mm Długość cięcia....410 mm

Odległość międzyżebowa....16 mm poziom mocy akustycznej (L _WA ) gwarantowany ....101 dB(A)

zmierzony ..... 97,7 dB(A); K_WA = 3,24 dB Poziom ciśnienia akustycznego

(L_pA) 88,1dB(A); K_pA=3,24 dB Wibracja (a_h)

Wibracja przedniego rękojeścia.. 2,96 m/s² Wibracja tylniego rękojeścia......2,67 m/s²

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Wartości poziomu hałasu i wibracji ustalone zostały zgodnie z normami i przepisami wymienionymi w oświadczeniu zgodności. Zmiany techniczne i wizualne mogą być podej-mowane w trakcie dalszego rozwoju urządzenia bez zapowiedzi. Wszelkie wymiary, wska-zówki i dane podawana są z tego powodu bez gwarancji.

Dlatego nie można dochodzić żadnych roszczeń prawnych wysuwanych na podstawie niniejszej instrukcji obsługi.

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie:

ość emisji drgań może się różnić w czasie korzystania z urzą- dzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Istnieje konieczność określenia i zastosowania środków ochrony użytkownika, opartych na ocenie ekspozycji w rzeczywistych warunkach używania urządzenia (należy przy tym uwzględnić wszystkie części cyklu roboczego, na przykład okresy czasu, w których urządzenie elektryczne jest wyłączone bądź jest włączone, ale pracuje bez obciążenia).

Usuwanie ustek

Problem Możliwa	przyczyna Środek zaradczy
Urządzenie nie chce się załączyć	Brak napięcia sieciowego	Sprawdzić gniazdko, przewód, sieć i bezpieczniki, w razie potrzeby zlecić naprawę elektrykowi
	Uszkodzony włącznik/wyłącznik (3) Naprawa przez punkt obsługi klienta. Zużyte szczotki węglowe
	Uszkodzony silnik
Urządzenie pracuje z przerwami	Uszkodzony przewód sieciowy	Sprawdzić przewód, w razie potrzeby wymienić.
	Luźny styk wewnątrz urządzenia Naprawa przez punkt obsługi klienta.
	Uszkodzony włącznik/wyłącznik (3)
Noże (8) na-grzewają się	Tępe noże (A 8)	Zlecić naostrzenie noży (A 8)
	Noże (A 8) są wyszczer-bione	Zlecić kontrolę noży (A 8)
	Zbyt duże tarcie na skutek braku smarowania.	Naoliwić listwę nożową (A 8).

Content

ITTraduction de la déclaration de conformité CE originale	PLTłumaczenieoryginalnej deklaracji zgodności WE
Con la presente dichiariamo che Cesoie elettriche per siepi serie di costruzione EHS 4500 numero di serie	Niniejszym oświadczamy, że konstrukcja Elektrycznaprzycinarkado żywopłotów typu EHS 4500 numer seryjny:
201712000001 - 201712003300
corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:	spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Per garantire la conformità sono state ap- plicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:	W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz nor-my i przepisy krajowe:
EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010EN 55014-1: 2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambi- entale:Livello di potenza sonora garantita: 101 dB(A) misurata: 97,7 dB(A)Procedura della valutazione della conformi-tà applicata come da allegato V / 2000/14/EC	Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC: poziom mocy akustycznej gwarantowany: 101 dB(A) zmierzony: 97,7dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi V/ 2000/14/EC
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:	Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
[HT3K6]Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim 08.01.2018Germany	Christian Frank(Responsabile documentazione tecnica, Osoba upoważniona do sporządzania dokumentacji technicznej)

* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym

Explosionszeichnung • Explosietekening • Vista esplosa Rysunek samorozwijający • Vue éclatée • Trimatis vaizdas Exploded Drawing • Rozvinutý výkres

EHS 4500

informativ • informatif • informatief • informativo pouczający • informative • informační • informatyvus

B-42312_20171218_mt
