ES 165 K2E - Głośnik FOCAL - Bezpłatna instrukcja obsługi

Typ produktu	Głośnik
Marka	Focal
Model	ES 165 K2E
Typ membrany	K2 Sandwich
Średnica woofera	165 mm
Moc maksymalna	200 W
Moc znamionowa	100 W RMS
Czułość	93 dB (2,83 V/1 m)
Impedancja	2 Ω
Pasmo przenoszenia	60 Hz - 22 kHz
Średnica cewki	32 mm
Głębokość montażu	74 mm
Magnes	Ferryt
Zawieszenie	TMD®
Głośnik wysokotonowy	Profil "M"
Filtr	6-12/12 dB (3,5 kHz)
Regulacja poziomu głośnika wysokotonowego	+3/0/-3 dB/oct
Konserwacja	Odkurzać suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Nie używać w pobliżu wody, przestrzegać instrukcji montażu.

Często zadawane pytania - ES 165 K2E FOCAL

Jak zainstalować Focal ES 165 K2E?

Upewnij się, że masz wystarczającą przestrzeń (głębokość 74 mm). Wytnij otwór zgodnie z szablonem. Dokładnie wyczyść i zamocuj głośnik odpowiednimi śrubami. Podłącz kable, przestrzegając polaryzacji.

Jaki wzmacniacz stosować do tego głośnika?

Użyj wzmacniacza dostarczającego moc o 20% większą od całkowitej mocy instalacji (czyli co najmniej 120 W RMS na kanał). Unikaj niedostatecznego zasilania, aby nie uszkodzić głośników.

Jak wyregulować poziom głośnika wysokotonowego?

Poziom głośnika wysokotonowego jest regulowany za pomocą wbudowanego filtra: pozycje +3 dB, 0 dB, -3 dB. Obróć przełącznik na żądaną pozycję zgodnie z preferencjami dźwiękowymi.

Jaki jest zalecany okres docierania?

Konieczny jest okres docierania trwający kilka tygodni. Aby przyspieszyć proces, używaj głośników na średnim poziomie przez około dwadzieścia godzin.

Jak czyścić głośniki?

Odkurzaj suchą szmatką. W przypadku zabrudzonej maskownicy użyj wilgotnej szmatki. Nigdy nie używaj rozpuszczalników, detergentów, alkoholi ani produktów żrących.

Jakie są ważne środki ostrożności?

Nie słuchaj długo przy dużej głośności, aby uniknąć uszkodzenia słuchu. Solidnie przymocuj subwoofer w pojeździe. Nie pozostawiaj opakowania w zasięgu dzieci.

Jaka jest gwarancja na Focal ES 165 K2E?

Ustawowa gwarancja zgodności we Francji wynosi 2 lata od daty zakupu. Zarejestruj produkt online na www.focal.com/garantie. W innych krajach skontaktuj się z lokalnym dystrybutorem.

Czy mogę użyć tego głośnika w bi-ampingu?

Tak, do bi-ampingu zestawu 2-drożnego postępuj zgodnie z dostarczonym schematem okablowania (rys. 3 i 4). Użyj wzmacniacza 4-kanałowego.

Jaki rodzaj kabla zastosować do podłączenia?

Użyj wysokiej jakości kabla głośnikowego o przekroju dostosowanym do mocy. Przestrzegaj polaryzacji (+/-), używając kabla z oznaczeniem.

Jak zamocować subwoofer (jeśli zainstalowany)?

Solidnie przymocuj subwoofer do podłogi lub podwozia pojazdu, aby nie stał się pociskiem w razie wypadku. Użyj odpowiednich śrub.

INSTRUKCJA OBSŁUGI ES 165 K2E FOCAL

Handleiding / Instrukcja obsługi / Руководство по

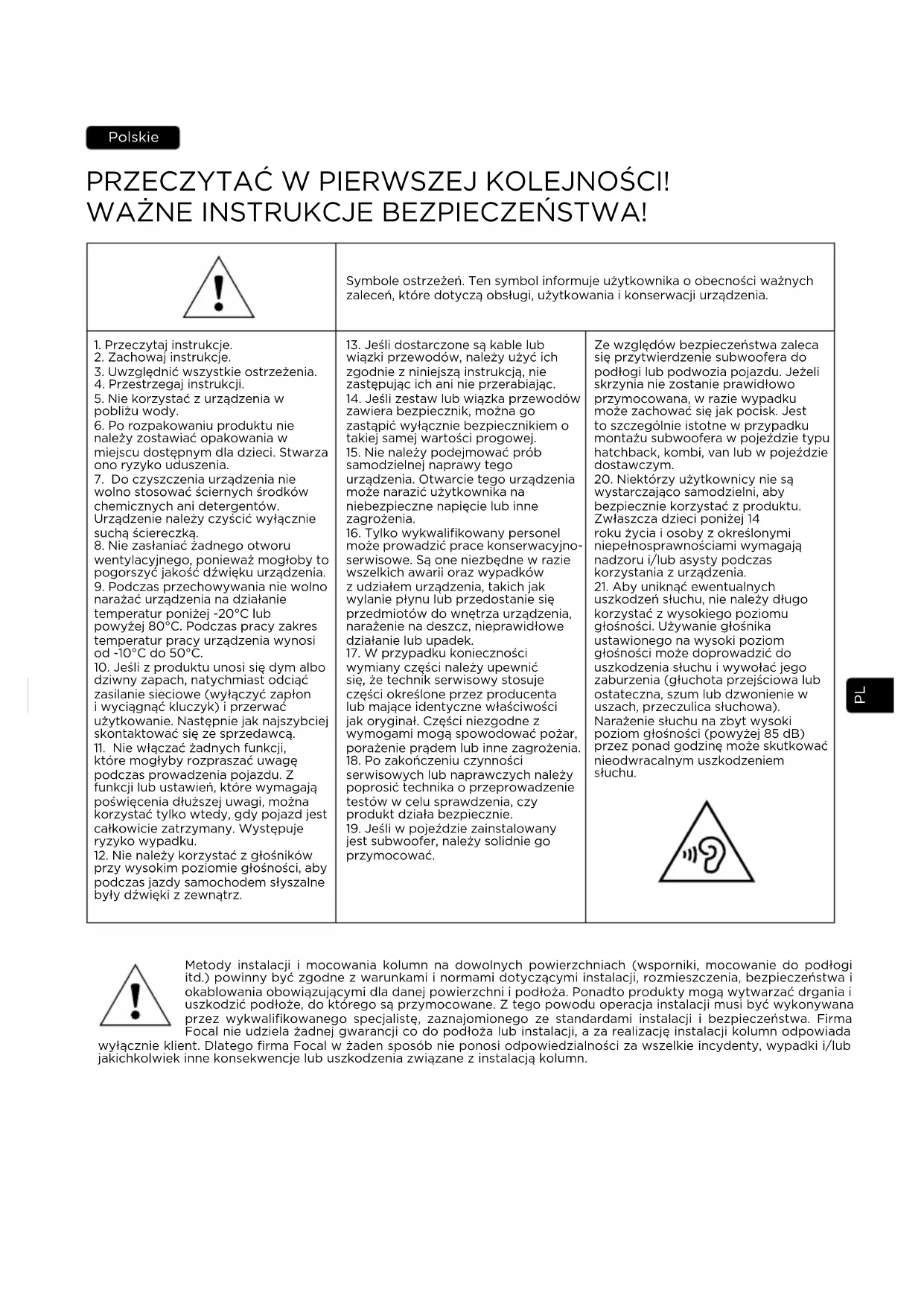

	Symbole ostrzeżeń. Ten symbol informuje użytkownika o obecności ważnych zaleceń, które dotyczą obsługi, użytkowania i konserwacji urządzenia.
1. Przeczytaj instrukcje.2. Zachowaj instrukcje.3. Uzwględnić wszystkie ostrzeżenia.4. Przestrzegaj instrukcji.5. Nie korzystać z urządzenia w pobliżu wody.6. Po rozpakowaniu produktu nie należy zostawiać opakowania w miejscu dostępnym dla dzieci. Stwarza ono ryzyko uduszenia.7. Do czyszczenia urządzenia nie wolno stosować ściernych środków chemicznych ani detergentów. Urządzenie należy czyścić wyłącznie suchą ściereczką.8. Nie zasłaniać żadnego otworu wentylacyjnego, ponieważ mogłoby to pogorszyć jakość dźwięku urządzenia.9. Podczas przechowywania nie wolno narażać urządzenia na działanie temperatur poniżej -20°C lub powyżej 80°C. Podczas pracy zakres temperatur pracy urządzenia wynosi od -10°C do 50°C.10. Jeśli z produktu unosi się dym albo dziwny zapach, natychmiast odciąć zasilanie sieciowe (wyłączyć zapłon i wyciągnąć kluczyk) i przerwać użytkowanie. Następnie jak najszybciej skontaktować się ze sprzedawcą.11. Nie włącząć żadnych funkcji, które mogłyby rozpraszać uwagę podczas prowadzenia pojazdu. Z funkcji lub ustawień, które wymagają poświcenia dłuższej uwagi, można korzystać tylko wtedy, gdy pojazd jest całkowicie zatrzymany. Występuje ryzyko wypadku.12. Nie należy korzystać z głośników przy wysokim poziomie głośności, aby podczas jazdy samochodem słyszalne były dźwięki z zewnątrz.	13. Jeśli dostarczone są kable lub wiązki przewodów, należy użyć ich zgodnie z niniejszą instrukcją, nie zastępując ich ani nie przerabiając.14. Jeśli zestaw lub wiązka przewodów zawiera bezpiecznik, można go zastąpić wyłącznie bezpiecznikiem o takiej samej wartości progowej.15. Nie należy podejmować prób samodzielnej naprawy tego urządzenia. Otwarcie tego urządzenia może narazić użytkownika na niebezpieczne napięcie lub inne zagrożenia.16. Tylko wykwalifikowany personel może prowadzić prace konserwacyjno-serwisowe. Są one niezbędne w razie wszelkich awarii oraz wypadków z udziałem urządzenia, takich jak wylanie płynu lub przedostanie się przedmiotów do wnętrza urządzenia, narażenie na deszcz, nieprawidłowe działanie lub upadek.17. W przypadku konieczności wymiany części należy upewnić się, że technik serwisowy stosuje części określone przez producenta lub mające identyczne właściwości jak oryginał. Części niezgodne z wymogami mogą spowodować pożar, porażenie prądem lub inne zagrożenia.18. Po zakończeniu czynności serwisowych lub naprawczych należy poprosić technika o przeprowadzenie testów w celu sprawdzenia, czy produkt działa bezpiecznie.19. Jeśli w pojeździe zainstalowany jest subwoofer, należy solidnie go przymocować.	Ze względów bezpieczeństwa zaleca się przytwierdzenie subwoofera do podłogi lub podwozia pojazdu. Jeżeli skrzynia nie zostanie prawidłowo przymocowana, w razie wypadku może zachować się jak pocisk. Jest to szczególnie istotne w przypadku montażu subwoofera w pojeździe typu hatchback, kombi, van lub w pojeździe dostawczym.20. Niektórzy użytkownicy nie są wystarczająco samodzielni, aby bezpiecznie korzystać z produktu. Zwłaszcza dzieci poniżej 14 roku życia i osoby z określonymi niepełnosprawnościami wymagają nadzoru i/lub asysty podczas korzystania z urządzenia.21. Aby uniknąć ewentualnych uszkodzeń słuchu, nie należy długo korzystać z wysokiego poziomu głośności. Używanie głośnika ustawionego na wysoki poziom głośności może doprowadzić do uszkodzenia słuchu i wywołać jego zaburzenia (głuchota przejściowa lub ostateczna, szum lub dzwonienie w uszach, przeczulica słuchowa).Narażenie słuchu na zbyt wysoki poziom głośności (powyżej 85 dB) przez ponad godzinę może skutkować nieodwracalnym uszkodzeniem słuchu.

Metody instalacji i mocowania kolumn na dowolnych powierzchniach (wsporniki, mocowanie do podłogi itd.) powinny być zgodne z warunkami i normami dotyczącymi instalacji, rozmieszczenia, bezpieczeństwa i okablowania obowiązującymi dla danej powierzchni i podłoża. Ponadto produkty mogą wytwarzać drgania i uszkodzić podłoże, do którego są przymocowane. Z tego powodu operacja instalacji musi być wykonywana przez wykwalifikowanego specjalistę, zaznajomionego ze standardami instalacji i bezpieczeństwa. Firma Focal nie udziela żadnej gwarancji co do podłoża lub instalacji, a za realizację instalacji kolumn odpowiada

wyłącznie klient. Dlatego firma Focal w żaden sposób nie ponosi odpowiedzialności za wszelkie incydenty, wypadki i/lub jakichkolwiek inne konsekwencje lub uszkodzenia związane z instalacją kolumn.

W celu łatwiejszego skorzystania z gwarancji Focal-JMlab Można już zarejestrować swój produkt online: www.focal.com/warranty

Dziękujemy za zakup produktu Focal. Witamy w naszym świecie - świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem - oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.

Ważne zalecenia

Przed rozpoczęciem cięcia należy przede wszystkim upewnić się, że przewidziano wystarczająco dużo miejsca na wpuszczenie głośników (sprawdzić na rysunkach dostępnych na opakowaniu). W przypadku montażu w miejscu przeznaczonym na tego typu sprzęt należy sprawdzić, czy między głośnikiem i kratką ochronną jest wystarczająco dużo miejsca.

• Podczas cięcia chronić głośniki przed opiłkami metalu i pyłem.
• Przed montażem głośników dokładnie je oczyścić.

- Upewnić się, że żaden przedmiot nie przechodzi przez kratkę, ponieważ mogłoby to spowodować uszkodzenie głośników.

Wybór wzmacniacza

To nie nadmiar mocy wzmacniacza może uszkodzić kolumnę i głośniki, lecz jej niedobór. Aby uniknąć przeciążenia lub uszkodzenia głośników, zaleca się stosowanie wzmacniacza o mocy o 20% większej od całkowitej mocy instalacji. Sprzedawca pomoże Państwu dokonać wyboru w oparciu o Państwa preferencje i budżet.

Należy postępować zgodnie z zaleceniami dotyczącymi wzmacniacza, aby prawidłowo podłączyć każdy produkt z gamy K2 Power.

Okablowanie przed montażem

Montaż produktów można przeprowadzić dopiero po podłączeniu ich do listwy zaciskowej na głośnikach (rys. 1, 2). Zalecamy używanie przewodów z oznaczeniem, tak aby podłączyć je zgodnie z biegunowością głośników (+/-).

Przewody bi-amplifikacji

Przy bi-amplifikacji zestawu 2-drożnego (wzmacniacz 4-kanałowy) postępować zgodnie z (rys. 3, 4). Przy bi-amplifikacji zestawu 3-drożnego (wzmacniacz 4-kanałowy) postępować zgodnie z (rys. 5, 6, 7).

Instalacja

Należy używać właściwych śrub, aby nie uszkodzić karoserii, elementów wykończeniowych samochodu lub innych elementów (rys. 8).

Ustalanie pozycji kolumn

Głośniki z tej gamy zostały zaprojektowane tak, aby jak najwierniej odtwarzać wszystkie formy muzyki. Niemniej jednak należy przestrzegać kilku prostych zasad, aby zoptymalizować działanie sprzętu, zapewnić dobrą równowagę tonów i realistyczny dźwięk.

Subwoofer należy zamontować w skrzyni o właściwych wymiarach, aby uzyskać odpowiedni wewnętrzny poziom głośności, który pozwoli uzyskać maksymalną efektywność wybranego głośnika (rys. 18). Należy używać właściwych śrub, aby nie uszkodzić karoserii, podłogi samochodu lub innych elementów (rys. 20). Podłączyć subwoofer do wzmacniacza za pomocą listwy zaciskowej z boku głośnika (rys. 20). Aby uzyskać najlepsze parametry akustyczne, należy skierować subwoofer w stronę otwartej przestrzeni.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

Konserwacja

Konserwacja głośników K2 Power ogranicza się do usuwania kurzu za pomocą suchej ściereczki. W razie zabrudzenia kratki wystarczy użyć mokrej ściereczki. Nie używać rozpuszczalników, detergentów, alkoholi lub środków żrácych, skrobaków lub myjek do czyszczenia powierzchni głośników.

Okres docierania

Wykorzystywane głośniki to złożone urządzenia mechaniczne wymagające pewnej ilości czasu, aby uzyskać maksymalną efektywność. Długość okresu docierania zmienia się w zależności od warunków i może przeciągnąć się do kilku tygodni. Aby przyspieszyć ten proces, zalecamy włączenie głośników na dwadzieścia godzin przy średniej głośności. Po pełnej stabilizacji parametrów działania głośników będą Państwo mogli w pełni cieszyć się jakością dźwięku oferowaną przez głośniki z gamy K2 Power.

Warunki gwarancji

W razie problemu należy skontaktować się ze sprzedawcą Focal.

Gwarancja prawna na wszystkie urządzenia Focal na terenie Francji wynosi 2 lata, licząc od daty zakupu. W przypadku niezgodności sprzętu klient powinien odesłać go, w oryginalnym opakowaniu lub w równoważnym opakowaniu zapewniającym całkowitą ochronę w trakcie transportu, do sprzedawcy, który przeanalizuje sprzęt i określi charakter awarii. Jeśli urządzenie jest objęte gwarancją i spełnione są warunki uruchomienia gwarancji, zostanie ono naprawione lub wymienione zgodnie z warunkami gwarancji obowiązującej w dniu zakupu urządzenia. W przeciwnym razie klientowi zostanie przedstawiony kosztorys naprawy. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania lub nieprawidłowego podłączenia (np. spalone ruchome cewki). Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lub realizowane lokalnie przez oficjalnego dystrybutora Focal w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.

Prawidłowe usuwanie produktu.

To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE. W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić recykling produktu.
