Typ produktu	Kuchenka z okapem wbudowanym
Marka	Arçelik
Model	DOI 602 S
Szerokość	60 cm lub 80 cm w zależności od wersji
Głębokość	Około 52 cm (szacunek)
Wysokość	Około 5 cm (szacunek)
Waga	Około 25 kg (szacunek)
Zasilanie elektryczne	Jednofazowe lub trójfazowe, 220-240 V / 50 Hz
Maksymalna moc	Około 7-9 kW (w zależności od konfiguracji)
Typ instalacji	Do zabudowy (typy A, B, C)
Funkcje główne	Gotowanie na płytach elektrycznych lub ceramicznych (nieokreślone), wbudowany okap z wentylacją wyciągową lub filtrującą
Filtry	Metalowy filtr tłuszczu, filtr węglowy (opcjonalny)
Prędkość ssania	Nie określono, prawdopodobnie 3 prędkości
Konserwacja i czyszczenie	Regularne czyszczenie filtra metalowego, wymiana filtra węglowego
Bezpieczeństwo	Automatyczne wyłączanie nie wspomniane, ale wymagana instalacja przez profesjonalistę, obowiązkowe uziemienie
Części zamienne i naprawialność	Części dostępne za pośrednictwem autoryzowanego serwisu lub autoryzowanych sprzedawców (np. Naber)
Informacje ogólne	Dołączona instrukcja obsługi i instalacji, 60 stron

Często zadawane pytania - DOI 602 S Arçelik

Jakie są możliwe typy instalacji kuchenki Arçelik DOI 602 S?

Typy instalacji to A (bez wewnętrznego kanału cyrkulacyjnego), B (z wewnętrznym kanałem cyrkulacyjnym) i C (z zewnętrzną cyrkulacją). Patrz instrukcja dla szczegółowych schematów.

Jak zainstalować filtr węglowy?

Zdejmij metalowy filtr tłuszczu, a następnie komorę zbierania cieczy. Umieść dwie jednostki filtrów węglowych po prawej i lewej stronie, a następnie zmontuj wszystko z powrotem.

Jakie są dokładne wymiary urządzenia?

Wymiary różnią się w zależności od szerokości: 60 cm (ref. 601 560) lub 80 cm (ref. 821 740). Sprawdź schemat 1 w instrukcji dla dokładnych wymiarów.

Czy mogę używać przedłużacza z tą kuchenką?

Nie, używanie przedłużaczy lub uszkodzonych kabli jest zabronione. Podłącz bezpośrednio do odpowiedniego gniazdka z uziemieniem.

Jak czyścić metalowy filtr tłuszczu?

Zdejmij filtr, pociągając go do góry, i umyj go w ciepłej wodzie z mydłem lub w zmywarce. Wysusz przed ponownym zamontowaniem.

Czy kuchenka może działać bez wentylacji zewnętrznej?

Tak, w trybie recyrkulacji (typ A) z filtrem węglowym. Powietrze jest filtrowane i wracane do pomieszczenia.

Jaka jest procedura podłączenia elektrycznego?

Podłączenie musi być wykonane przez wykwalifikowanego elektryka według schematu E. Kabel może być jednofazowy (3 przewody) lub dwufazowy (4 lub 5 przewodów). Przestrzegaj kolorów: brązowy/L, niebieski/N, zielono-żółty/ziemia.

Gdzie mogę znaleźć części zamienne do systemu wentylacji?

Plastikowe części prowadzące powietrze są dostępne w autoryzowanym serwisie Arçelik lub u autoryzowanych sprzedawców. Zobacz tabelę na stronach 12-13 instrukcji.

Co zrobić w przypadku awarii ssania?

Najpierw sprawdź, czy filtry nie są zatkane. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Czy kuchenka wymaga wentylacji pomieszczenia?

Tak, jeśli w tym samym pomieszczeniu używasz innego urządzenia spalającego, upewnij się, że podciśnienie nie przekracza 0,04 mbar. Zleć sprawdzenie systemu wentylacji profesjonaliście.

INSTRUKCJA OBSŁUGI DOI 602 S Arçelik

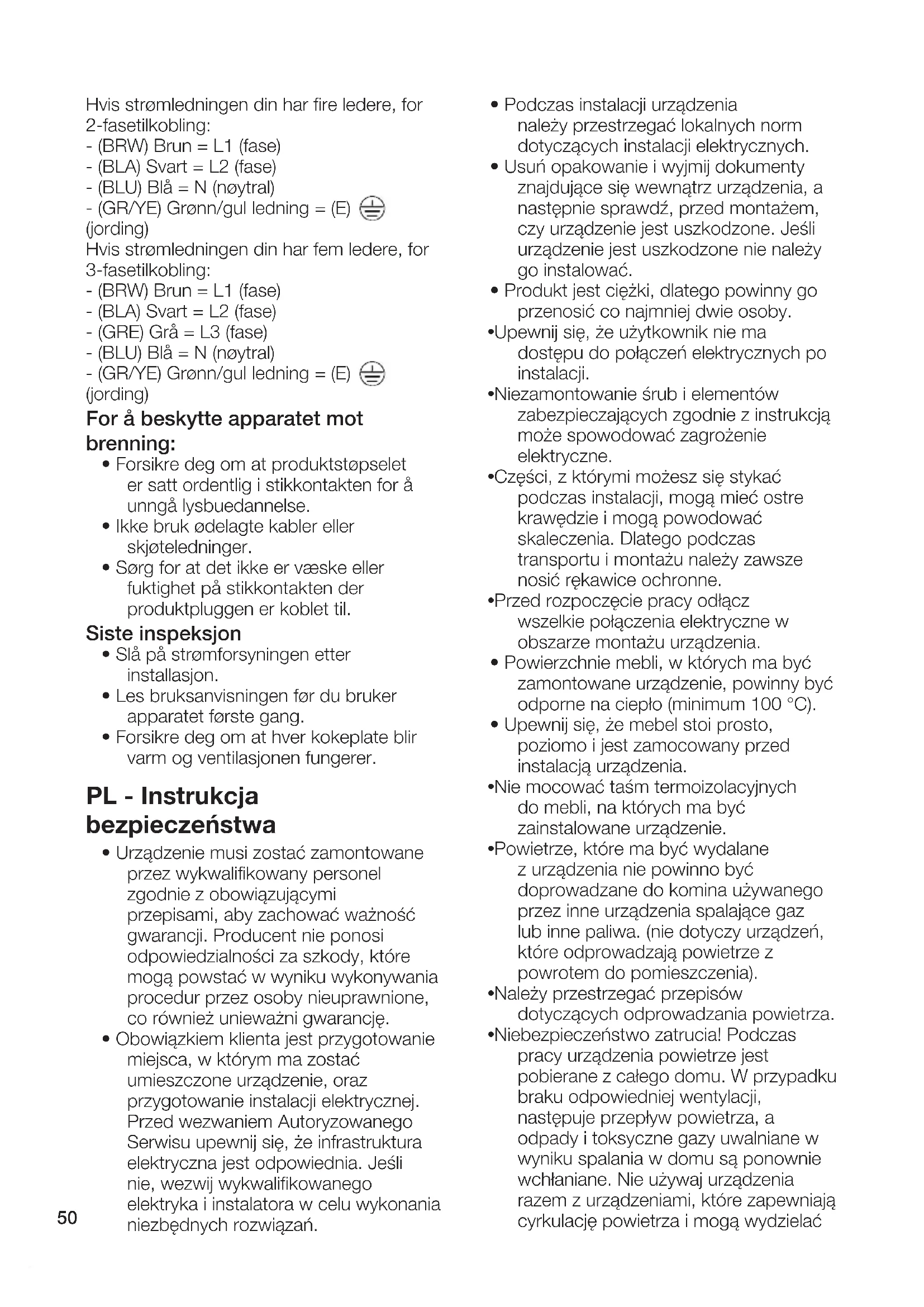

PL - Instrukcja bezpieczeństwa

- Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami, aby zachować ważność gwarancji. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co również unieważni gwarancję.

- Obowiązkiem klienta jest przygotowanie miejsca, w którym ma zostać umieszczone urządzenie, oraz przygotowanie instalacji elektrycznej. Przed wezwaniem Autoryzowanego Serwisu upewnij się, że infrastruktura elektryczna jest odpowiednia. Jeśli nie, wezwij wykwalifikowanego elektryka i instalatora w celu wykonania niezbędnych rozwiązań.

- Podczas instalacji urządzenia należy przestrzegać lokalnych norm dotyczących instalacji elektrycznych.

- Usuń opakowanie i wyjmij dokumenty znajdujące się wewnątrz urządzenia, a następnie sprawdź, przed montażem, czy urządzenie jest uszkodzone. Jeśli urządzenie jest uszkodzone nie należy go instalować.

- Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.

- Upewnij się, że użytkownik nie ma dostępu do połączeń elektrycznych po instalacji.

- Niezamontowanie śrub i elementów zabezpieczających zgodnie z instrukcją może spowodować zagrożenie elektryczne.

- Części, z którymi możesz się stykać podczas instalacji, mogą mieć ostre krawędzie i mogą powodować skaleczenia. Dlatego podczas transportu i montażu należy zawsze nosić rękawice ochronne.

- Przed rozpoczęcie pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.

- Powierzchnie mebli, w których ma być zamontowane urządzenie, powinny być odporne na ciepło (minimum 100 °C).

- Upewnij się, że mebel stoi prosto, poziomo i jest zamocowany przed instalacją urządzenia.

- Nie mocować taśm termoizolacyjnych do mebli, na których ma być zainstalowane urządzenie.

- Powietrze, które ma być wydalane z urządzenia nie powinno być doprowadzane do komina używanego przez inne urządzenia spalające gaz lub inne paliwa. (nie dotyczy urządzeń, które odprowadzają powietrze z powrotem do pomieszczenia).

•Należy przestrzegać przepisów dotyczących odprowadzania powietrza.

- Niebezpieczeństwo zatrucia! Podczas pracy urządzenia powietrze jest pobierane z całego domu. W przypadku braku odpowiedniej wentylacji, następuje przepływ powietrza, a odpady i toksyczne gazy uwalniane w wyniku spalania w domu są ponownie wchłaniane. Nie używaj urządzenia razem z urządzeniami, które zapewniają cyrkulację powietrza i mogą wydzielać

toksyczne gazy (piecyki na drewno, gaz, olej i węgiel, kotły, bojlery itp.).

- Należy zlecić sprawdzenie przez uprawnione osoby, czy system wentylacyjny i kominowy budynku jest odpowiedni.

- Jeżeli w tym samym otoczeniu z wentylacją znajduje się inne urządzenie zasilane energią inną niż energia elektryczna, podciśnienie w pomieszczeniu powinno wynosić co najwyżej 0,04 mbar, aby spaliny z innego urządzenia nie były wciągane przez wentylację do pomieszczenia.

- Wymiary podane na schematach montażowych są w mm.

- Powietrze wydalane z wentylacji nie powinno być doprowadzane do komina używanego przez inne urządzenia spalające gaz lub inne paliwa. (nie dotyczy urządzeń, które odprowadzają powietrze z powrotem do pomieszczenia).

•Należy przestrzegać przepisów dotyczących odprowadzania powietrza.

- Na metalowych filtrach oleju mogą tworzyć się szlamy olejowe. Z tego powodu w pobliżu produktu nie powinno być żadnego płomienia. Ponadto instalacja produktu w pobliżu urządzeń grzewczych na paliwo stałe jest dozwolona tylko wtedy, gdy istnieje nieusuwalna zamknięta pokrywa zapobiegająca powstawaniu iskier.

- Nasza firma nie ponosi odpowiedzialności za problemy wynikające z nieprzestrzegania któregokolwiek z powyższych ostrzeżeń.

- Producent urządzenia nie ponosi żadnej odpowiedzialności za wady powstałe w wyniku działania rur wentylacyjnych zastosowanych w instalacji.

- Stosowana rura wylotowa powietrza powinna być możliwie krótka, prosta i mieć dużą średnicę.

- Długie rury wylotowe powietrza, liczne zagięcia lub małe średnice rur zmniejszają wydajność wentylacji i zwiększają hałas wentylatora.

•Rura wylotowa powietrza musi być wykonana z materiału niepalnego.

•Rura wylotowa powietrza powinna być zainstalowana z nachyleniem 1 stopnia, aby zapobiec cofaniu się skroplin.

Wymiary urządzenia (rysunek 1)

Zwróć uwagę na wymiary urządzenia. Zastanów się, czy pasuje ono do Twoich mebli. Twoje urządzenie nadaje się do 3 różnych typów instalacji, w zależności od tego, do jakich mebli pasuje. Instalacje typu

A, B i C zostały opisane odpowiednio.

A : Instalacja bez wewnętrznego wału cyrkulacyjnego

B : Instalacja z wewnętrznym wałem cyrkulacyjnym

C : Instalacja z cyrkulacją zewnętrzną

Instalacja typu A (Instalacja bez wewnętrznego wału cyrkulacyjnego)

Przygotowanie mebla na którym będzie wykonywany montaż: (Rysunek A2)

Przygotuj meble zgodnie z wymiarami przedstawionymi na rysunku A2. Wymiary przycięte do montażu wpuszczanego są również wskazane na rysunku A2.

Kroki instalacji typu A

- Usuń taśmę z plastikowego blatu opisanego na rysunku A3 i umieść ją w szczelinie z tyłu płyty kuchennej, jak pokazano na rysunku.

- Całkowicie wyjmij szuflady z mebli i ustaw piec na swoim miejscu na meblach. (Rysunek A4)

- Przyklej plastikowy blat do ściany, pociągając go w kierunku ściany przez szczelinę, którą otworzyłeś w meblach. (Rysunek A5)

- Włóż szuflady z powrotem na miejsce. (Rysunek A6)

- Wyjmij metalowy filtr oleju, pociągając go do góry. (Rysunek A7)

- Wyjmij komorę zbiorczą cieczy, jak pokazano na rysunku A7.

- Umieść dwie jednostki filtrów z węglem aktywnym po prawej i lewej stronie, jak pokazano na rysunku A8.

- Umieść z powrotem komorę zbiorczą cieczy, jak pokazano na rysunku A9. Zakończ instalację, umieszczając z powrotem metalowy filtr oleju.

Instalacja typu B (Instalacja z wewnętrznym wałem cyrkulacyjnym)

Przygotowanie mebla na którym będzie wykonywany montaż: (Rysunek B2)

Przygotuj meble zgodnie z wymiarami przedstawionymi na rysunku B2. Wymiary przycięte do montażu wpuszczanego są również wskazane na rysunku B2. Plastikowe części prowadnicy powietrza opisane w tej instalacji należy uzyskać od autoryzowanego serwisu lub autoryzowanych sprzedawców. Części te nie są dostarczane z urządzeniem.

Kroki instalacji typu B

- Umieść plastikowy narożnik wentylacyjny opisany na rysunku B3 w jego szczelinie z tyłu płyty kuchennej, jak pokazano na rysunku.

- Całkowicie wyjmij szuflady z mebli i umieść piec, przechylając go na swoje miejsce na meblach. (Rysunek A4)

- Przymocuj długie i narożne plastikowe elementy wentylacyjne, które skierują powietrze na spód mebla i przymocuj je do narożnika plastikowego przymocowanego z tyłu pieca, jak pokazano na rysunku B5. Aby przymocować go do plastikowego narożnika, musisz nieco podnieść płytę z tyłu. Plastikowe elementy wentylacyjne muszą być zamontowane w sposób pokazany na rysunku B6.

- Przymocuj końcówkę wentylacyjną do plastikowego narożnika wentylacyjnego od spodu mebla, jak pokazano na rysunku B7.

- Włóż szuflady z powrotem na miejsce. (Rysunek B8)

- Wyjmij metalowy filtr oleju, pociągając go do góry. (Rysunek B9)

- Wyjmij komorę zbiorczą cieczy, jak pokazano na rysunku B9.

- Umieść dwie jednostki filtrów z węglem aktywnym po prawej i lewej stronie, jak pokazano na rysunku B10.

- Umieść z powrotem komorę zbiorczą cieczy, jak pokazano na rysunku B11. Zakończ instalację, umieszczając z powrotem metalowy filtr oleju.

Instalacja typu C (Instalacja z cyrkulacją zewnętrzną)

Przygotowanie mebla na którym będzie wykonywany montaż: (Rysunek C2)

Przygotuj meble zgodnie z wymiarami przedstawionymi na rysunku C2. Wymiary przycięcia do montażu wpuszczanego są również wskazane na rysunku C2. Plastikowe części prowadnicy powietrza opisane w tej instalacji należy uzyskać od autoryzowanego serwisu lub autoryzowanych sprzedawców. Części te nie są dostarczane z urządzeniem.

Kroki instalacji typu C

- Umieść plastikowy narożnik wentylacyjny opisany na rysunku C3 w szczelinie z tyłu płyty kuchennej, jak pokazano na rysunku.

- Całkowicie wyjmij szuflady z mebli i umieść piec, przechylając go na swoje miejsce na meblach. (Rysunek C4)

- Przymocuj długie i narożne plastikowe elementy wentylacyjne, które skierują powietrze na spód mebla i przymocuj je do narożnika plastikowego przymocowanego z tyłu pieca, jak pokazano na rysunku C5. Aby przymocować go do plastikowego narożnika, musisz nieco podnieść płytę z tyłu. Plastikowe elementy wentylacyjne muszą być zamontowane w sposób pokazany na rysunku C5.

- Siegnij do komina za pomocą elementów wentylacyjnych zgodnie z jego lokalizacją.

- Części wentylacyjne, które można nabyć w autoryzowanym serwisie lub u autoryzowanego sprzedawcy, są podane w tabeli na stronach 12-13. Kolumna X1 podana w tabeli zawiera kody firmy „Naber”, kolumna X2 zawiera kody naszego autoryzowanego serwisu.

Podłączenie elektryczne urządzenia (Rysunek E)

- Podłącz urządzenie do uziemionego gniazdka/linii zabezpieczonej bezpiecznikiem, który jest zgodny z wartościami podanymi w tabeli „Dane techniczne”. Uziemienie do urządzenia używane z lub bez transformatora

powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.

- Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej należy odłączyć urządzenie od sieci. Zagrożenie porażeniem elektrycznym.

- Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody, które mogą wystąpić w wyniku czynności wykonywanych przez osoby niewykwalifikowane.

- Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.

- Dolna powierzchnia kuchenki nagrzewa się podczas pracy. Połączenia elektryczne nie powinny stykać się z dolną powierzchnią, w przeciwnym razie może dojść do uszkodzenia połączeń.

- Nie umieszczać przewodów przyłączeniowych po gorących powierzchniach. W przeciwnym razie izolacja kabli może się stopić i spowodować pożar w wyniku zwarcia kuchenki. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem, zwarcia lub pożaru!

- Podczas wykonywania okablowania należy postępować zgodnie z krajowymi/lokalnymi przepisami elektrycznymi oraz używać odpowiedniego gniazdka/przewodu i wtyczki do kuchenki. W przypadku, gdy moc graniczna urządzenia przekracza obciążalność prądową wtyczki i gniazda/linii, produkt musi być podłączony do stałej instalacji elektrycznej bezpośrednio, bez użycia wtyczki i gniazda/linii.

- Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z

urządzeniem.

- Połączenie musi być zgodne z przepisami.

- Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktu. Tabliczka znamionowa znajduje się na spodzie kuchenki.

- Kabel zasilający urządzenia musi być zgodny z wartościami podanymi rozdziale „Dane techniczne”.

- Jeśli urządzenie ma być podłączone bezpośrednio do sieci elektrycznej: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpiecznik, wyłącznik bezpieczeństwa, stycznik), a wszystkie bieguny tego rozłącznika powinny sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.

- Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprowadowym.

Jeśli urządzenie jest wyposażone w przewód i wtyczkę:

- Wykonaj podłączenie elektryczne urządzenia, podłączając je do uziemionego gniazdka.

Jeśli urządzenie jest wyposażone w przewód, ale nie ma wtyczki:

- Podłącz urządzenie do sieci elektrycznej zgodnie z poniższym opisem i typem przewodu. Typ przewodu urządzenia jest określony w rozdziale „Dane techniczne” instrukcji obsługi.

Jeśli typ przewodu jest 3-żyłowy, podłącz urządzenie do sieci 1-fazowej:

- (BRW) Brązowy = L (Faza)

- (BLU) Niebieski = N (Neutralny)

- (GR/YE) Zielony/żółty przewód = (E) ⓣ (Uziemienie)

Jeśli typ przewodu jest 5-żyłowy, podłącz urządzenie do sieci 1-fazowej:

Dla połączenia 1-fazowego

- (BRW/BLA) Brązowy/Czarny = L (Faza)

- (BLU/GRE) Niebieski/Szary = N (Neutralny)

- (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

Jeśli typ przewodu jest 5-żyłowy, podłącz urządzenie do sieci 2-fazowej:

• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• (BLU/GRE) Niebieski/Szary = N (Neutralny)
• (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

Jeśli typ przewodu jest 4-żyłowy, podłącz urządzenie do sieci 2-fazowej:

- (BRW) Brązowy = L1 (Faza)

- (BLA) Czarny = L2 (Faza)

- (BLU) Niebieski = N (Neutralny)

- (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

Jeśli typ przewodu jest 5-żyłowy, podłącz urządzenie do sieci 3-fazowej:

- (BRW) Brązowy = L1 (Faza)

- (BLA) Czarny = L2 (Faza)

- (BLU) Niebieski = N (Neutralny)

- (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

W celu ochrony urządzenia przed oparzeniem:

• Należy upewnić się, że wtyczka produktu jest prawidłowo podłączona do gniazdka, aby uniknąć wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że w gniazdku, do którego podłączona jest wtyczka urządzenia, nie ma cieczy ani wilgoci.

Kontrola końcowa

• Po zakończeniu instalacji włącz zasilanie.
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Upewnij się, że każda płyta grzewcza się nagrzewa i działa wentylacja.
