Typ produktu	Uniwersalna podstawa do ukośnicy
Marka	Metabo (Metabo HPT)
Model	UU240F
Wymiary po rozłożeniu (dł. × szer. × wys.)	1317 mm × 785 mm × 933 mm
Wymiary po złożeniu (dł. × szer. × wys.)	1317 mm × 465 mm × 321 mm
Wysokość robocza	887 mm (od podłogi do wsporników mocujących)
Masa netto	22,7 kg
Maksymalne obciążenie	181 kg (całkowita masa ukośnicy i materiału)
Średnica kół	203 mm
Maksymalna długość podtrzymywanego materiału	2426 mm
Kompatybilność z ukośnicą	Ukośnice Metabo HPT, maks. średnica tarczy 305 mm (z wyjątkiem C12FSA)
Zawartość opakowania	Podstawa, 2 wsporniki mocujące, 2 zestawy wsporników przedłużających, 2 wsporniki pomocnicze, koła, osie, elementy montażowe, płyty kotwiące
Wymagany montaż	Tak, przez użytkownika (wymagane narzędzia: klucze 10 mm i 17 mm, klucz imbusowy 5 mm, śrubokręt krzyżakowy)
Główne funkcje	Stabilna podstawa do ukośnicy, rozkładana, składana, transportowana na kółkach, regulacja wysokości przedłużeń
Bezpieczeństwo	Blokady nóg, zatrzaski mocujące, płyty kotwiące do podłogi, instrukcje dotyczące obciążenia i równowagi
Konserwacja i czyszczenie	Czyścić czystą szmatką; unikać rozpuszczalników, płynu hamulcowego, produktów ropopochodnych na elementach plastikowych
Części zamienne i naprawy	Używać wyłącznie oryginalnych części zamiennych Metabo HPT; naprawy w autoryzowanym centrum
Gwarancja	Nieokreślona (skonsultuj się z instrukcją lub producentem)

Często zadawane pytania - UU240F METABO

Jaka jest maksymalna nośność podstawy?

Maksymalne obciążenie wynosi 181 kg (całkowita masa ukośnicy i ciętego materiału). Nie należy przekraczać tego limitu.

Czy mogę użyć ukośnicy innej marki niż Metabo HPT?

Nie, podstawę zaprojektowano wyłącznie dla ukośnic Metabo HPT z maks. średnicą tarczy 305 mm. Ukośnice innych marek nie były testowane i mogą być niebezpieczne.

Jak zmontować podstawę UU240F?

Do montażu potrzebny jest klucz 10 mm, dwa klucze 17 mm, klucz imbusowy 5 mm i śrubokręt krzyżakowy. Postępuj zgodnie z instrukcją: zamontuj koła, wsporniki przedłużające, ograniczniki, wsporniki mocujące i płyty kotwiące. Nie podłączaj ukośnicy do zakończenia montażu.

Jak zamontować ukośnicę na podstawie?

Odłącz ukośnicę od zasilania i zablokuj głowicę w dolnym położeniu. Umieść ukośnicę na wspornikach mocujących z pomocą dwóch osób. Włóż śruby przez wsporniki pomocnicze i otwory w ukośnicy, a następnie dokręć kluczem imbusowym 5 mm. Sprawdź stabilność.

Jak złożyć i przechowywać podstawę?

Najpierw usuń ukośnicę wraz z jej wspornikami. Podnieś stronę z uchwytem, odblokuj nogi, składając je w górną szczelinę. Powtórz dla wszystkich czterech nóg. Podstawa składa się na płasko do transportu lub przechowywania. Nigdy nie transportuj podstawy z zamontowaną ukośnicą.

Czy mogę transportować podstawę z zamontowaną ukośnicą?

Nie, ukośnica musi być zdemontowana przed transportem. Złożoną podstawę można bezpiecznie transportować w pojeździe.

Jak wyregulować wysokość wsporników przedłużających?

Poluzuj pokrętło regulacji wysokości, przesuń ramię przedłużające na żądaną wysokość, a następnie dokręć pokrętło. Użyj płyty ograniczającej do powtarzalnych cięć.

Co zrobić, jeśli w opakowaniu brakuje elementu?

Nie montuj podstawy. Skontaktuj się z działem obsługi klienta Metabo HPT pod numerem 1 800 546-1666, aby otrzymać część zamienną.

Jak konserwować i czyścić podstawę?

Usuń ukośnicę. Użyj czystej szmatki do usunięcia brudu, kurzu, oleju. Unikaj rozpuszczalników, płynu hamulcowego lub produktów ropopochodnych na elementach plastikowych. Podczas czyszczenia noś maskę przeciwpyłową.

Gdzie znaleźć części zamienne do podstawy?

Używaj wyłącznie oryginalnych części zamiennych Metabo HPT. Naprawy muszą być wykonywane przez autoryzowany serwis Metabo HPT.

INSTRUKCJA OBSŁUGI UU240F METABO

Support Universel Pour Scie À Onglet

L'usage inapproprié ou dangereux de ce support pour scie à onglet peut entraîner la mort ou des blessures corporelles graves!

Ce manuel contient des informations importantes liées à la sécurité du produit. Veillez à lire et comprendre ce manuel AVANT d'utiliser le support pour scie à onglet. Conservez ce manuel pour que les utilisateurs et propriétaires le consultent avant d'utiliser le support pour scie à onglet. Ce manuel doit être conservé dans un endroit sûr.

Définition des symboles .... 15 Assemblage .... 20

Sécurité gén rale 15 Réglage 24

Sécurité du support pour scie à onglet 16 Utilisation 25

Contenu de l'emballage 17 Maintenance 26

Caractéristiques du produit .... 19 Liste des pièces .... 39

Connaître votre support 19

ÍNDICE

Español

• AVERTISSEMENT indique une situation de risque qui, sans l'éviter, peut entraîner la mort ou des blessures graves.
• ATTENTION indique une situation de risque qui, sans l'éviter, peut entraîner des blessures mineures ou graves, ou peut endommager la machine.
• REMARQUE indique une information importante.

SÉCURITÉ GÉNÉRALE

AVERTISSEMENT

INFORMATIONS GÉNÉRALES DE SÉCURITÉ

Veillez à lire et comprendre tous les avertissements et les instructions avant d'utiliser un outil ou de l'équipement. L'utilisation d'outils ou d'équipement exige toujours de respecter les précautions de sécurité de base afin de réduire le risque de blessure corporelle. L'utilisation, l'entretien et toute modification inappropriés des outils ou de l'équipement peuvent entraîner des blessures graves et causer des dégâts matériels. Les outils et l'équipement sont conçus pour certaines applications spécifiques. N'altérez pas le support et ne l'utilisez pas à toute fin autre que l'usage qui en est prévu.

AVERTISSEMENT

• Le non-respect de ces règles peut provoquer des blessures corporelles graves.
• Pour réduire tout risque de blessure, gardez vos deux mains sur la poignée lorsque vous levez ou abaissez le support.
• Avant de plier le support, la scie à onglet DOIT être retirée du support.
• Utiliser uniquement avec des supports de fixation metabo HPT. Les supports de fixation proposés par d'autres marques que metabo HPT n'ont pas été testés avec ce support et leur utilisation peut être dangereuse.

Veillez à lire et comprendre la totalité de ce manuel avant toute tentative de montage, d'utilisation ou d'installation du produit. Ces consignes de sécurité ne couvrent pas de façon exhaustive toutes les situations possibles.

SÉCURITÉ DU SUPPORT POUR SCIE À ONGLET

CONSIGNES DE SÉCURITÉ RELATIVES À L'UTILISATION DU SUPPORT POUR SCIE À ONGLET

• Tenir hors de portée des enfants. Tous les visiteurs doivent se tenir à une distance sûre de l'espace de travail.
• Toujours nettoyer l'espace de travail. Les zones de travail et les établis encombrés sont propices aux accidents.
• Avant d'utiliser le support, s'assurer qu'aucune pièce n'est endommagée ou déformée.
• Avant d'utiliser le support, s'assurer que toutes les pièces et les composants sont correctement installés.
• Ne pas utiliser dans un environnement dangereux. Ne pas utiliser le support dans des endroits humides, mouillés ou exposés à la pluie. L'espace de travail doit être bien éclairé.
• Toujours utiliser le support sur une surface plane et à niveau. Ne pas l'utiliser sur une surface irrégulière ou instable. Ne pas utiliser le support sur une surface glissante. Ceci réduira significativement la capacité de charge du support.
• Le support est conçu pour servir de support aux scies à onglet metabo HPT et tolère une charge maximale de 181 kg (400 lb). Le poids total de la scie à onglet et de la pièce à couper ne doit pas dépasser la capacité de ce support. Une mauvaise utilisation ou un usage abusif peut endommager le matériel ou entraîner des blessures corporelles.
• Ne pas s'asseoir ou monter sur le support. Ne pas suspendre ou insérer tout objet autre que la scie à onglet.
• Ne pas altérer le support, et ne pas l'utiliser à toute autre fin qu'au montage d'une scie à onglet metabo HPT.
• Le support doit uniquement être utilisé avec des scies à onglet metabo HPT dont la lame possède un diamètre maximal de 305 mm (12 po). Toutefois, le support est incompatible avec C12FSA.
• La scie à onglet doit être solidement fixée au support, conformément aux consignes du manuel d'instructions.
• Aligner la position et ajuster l'équilibre de la scie à onglet conformément au manuel d'instructions après avoir fixé la scie à onglet au support.
• En levant et en abaissant le support, veiller à réduire tout risque de pincement des mains et des doigts.
• Débrancher la prise d'alimentation du réceptacle lors du montage ou du démontage de la scie à onglet du support.
• Pour votre sécurité, fixer la scie à onglet au support avec l'aide de deux personnes ou plus.
• Lors de la fixation de la scie à onglet sur le support, maintenir la scie à onglet fermement entre les mains jusqu'à ce que les verrous du support de fixation soient sécurisés pour éviter que la scie à onglet ne tombe des rails du support.
• Après avoir fixé la scie à onglet sur le support, veiller à ce que le support ne se renverse pas ou ne soit pas accidentellement déplacé par les vibrations, le vent, les chocs ou autres forces externes. Si cela est impossible, la stabilité peut être obtenue en suivant des mesures de sécurité spécifiques. Par exemple, en ancrant solidement le support au sol ou dans les fondations.
• Contrôler régulièrement le support et la scie à onglet, en vérifiant le montage approprié de la scie à onglet. Un support mal serré est instable et peut se renverser en causant des blessures graves.
• Avant d'utiliser la scie à onglet montée, lire attentivement le manuel d'instructions de la scie à onglet.
• Avant d'utiliser la scie à onglet, vérifier que les loquets des deux supports de fixation sont bien attachés et que la scie à onglet est correctement fixée au support.
• Pour éviter que la scie à onglet ne tombe du support, disposer proprement le cordon d'alimentation au sol pour empêcher qu'un opérateur ou un visiteur ne trébuche sur le câble.
• Porter des vêtements de travail appropriés. Ne pas porter de vêtements amples, de gants, de cravates, de bagues, de bracelets, ou autres bijoux pouvant être pris dans les pièces en mouvement. Le port de chaussures antidérapantes est recommandé. Recouvrir les cheveux longs d'un accessoire de protection.
• Toujours porter une protection oculaire à écrans latéraux conforme à la norme ANSI Z87.1, pour éviter toute blessure aux yeux lors de l'utilisation de la scie à onglet. Les lunettes de vue ordinaires ne constituent pas une protection adéquate, car elles ne contiennent pas de verre de sécurité résistant aux impacts. Porter un masque protecteur ou antipoussière si la découpe engendre la production de poussière.

• Ne pas se pencher. Toujours se tenir bien campé et en équilibre.

• Lors de la découpe d'une grande pièce en bois, vérifier la bonne position de support du matériau, car le matériau coupé peut perdre son équilibre et tomber du support. Si la pièce s'étend au-delà du support de travail, le pied opposé du support risque de se soulever soudainement en raison de la mauvaise répartition du poids. Pour éviter cette situation, tenir fermement le côté opposé et utiliser un support additionnel avant de commencer la découpe.

• Pour détacher la scie du support, vérifier que la tête de coupe est tirée vers l'arrière et verrouillée en position inférieure, puis débloquer les verrous du support de fixation tout en maintenant la scie à onglet fermement entre les mains pour éviter que celle-ci ne tombe des rails du support. Retirer soigneusement la scie à onglet et les supports de fixation avec l'aide d'au moins deux personnes.
• Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel.
• Pour réduire tout risque de blessure, vérifier régulièrement que les attaches sont bien fixées et ajustées conformément aux instructions de montage incluses dans ce manuel.
• Lors de la réparation du support, utiliser uniquement des pièces de rechange metabo HPT identiques. Les réparations doivent uniquement être effectuées par un centre de réparation metabo HPT agréé.

CONSERVEZ CES INSTRUCTIONS ET METTEZ-LES À LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIÉTAIRES DE CE SUPPORT.

CONTENU DE L'EMBALLAGE

DÉBALLAGE DU SUPPORT

Ce produit doit être assemblé.

1. Retirez le support et toutes ses pièces de leur emballage.
2. Placez le support au sol.
3. Séparez les pièces de l'emballag e. Comparez chaque pièce avec la liste ci-dessous et l'illustration de la page 18 pour vérifier que tous les éléments sont présents avant de jeter l'emballage.

AVERTISSEMENT

Si une pièce est manquante ou endommagée, n'essayez pas de monter le support tant que cette pièce n'est pas remplacée.

TABLEAU DES PIÈCES DÉTACHÉES
ÉLÉMENT DESCRIPTION QUANTITÉ

A Support 1
B Support de fixation de la scie à onglet 2
C Ensemble de support du bras d'extension 2
D Support de fixation auxiliaire 2
E Sac contenant la quincaillerie des butoirs de support 1
F Roue 2
G Arbre de roue 1
H Sac contenant la quincaillerie des roues		1
I	Sac contenant la quincaillerie des supports de fixation auxiliaires	1
J	Plaque d'ancrage	2

REMARQUE : si des pièces sont manquantes ou endommagées, veuillez contacter metabo HPT au 1 800 546-1666 pour obtenir de l'aide.

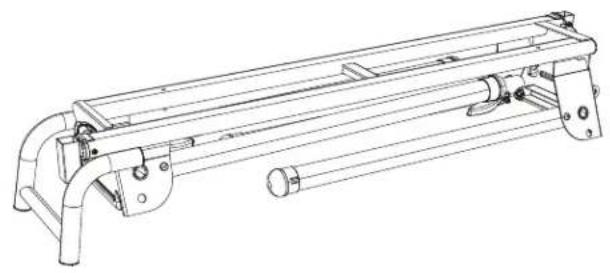

DÉBALLAGE ET CONTRÔLE DU CONTENU

Hauteur du support (du sol aux supports de fixation de la scie)	887 mm (34-29/32 po)
Taille du support couché 1 067 mm x 216 mm (42 po x 8-1/2 po)
Taille du support plié	1 317 mm (L) x 465 mm (I) x 321 mm (H)(51-13/16 po x 18-5/16 po x 12-19/32 po)
Taille du support déployé	1 317 mm (L) x 785 mm (I) x 933 mm (H)(51-13/16 po x 30-7/8 po x 36-23/32 po)
Diamètre de la roue 203 mm (8 po)
Charge maximale du support	181 kg (400 lb)*Ne pas placer de charge supérieure sur ce support.
Longueur maximale du matériau à couper	2 426 mm (95-1/2 po)*Ne pas appliquer de matériau de taille supérieure.
Poids du support (net) 22,7 kg (50 lb)

Le support doit uniquement être utilisé avec des scies à onglet metabo HPT dont la lame possède un diamètre maximal de 305 mm (12 po). Toutefois, le support est incompatible avec C12FSA.

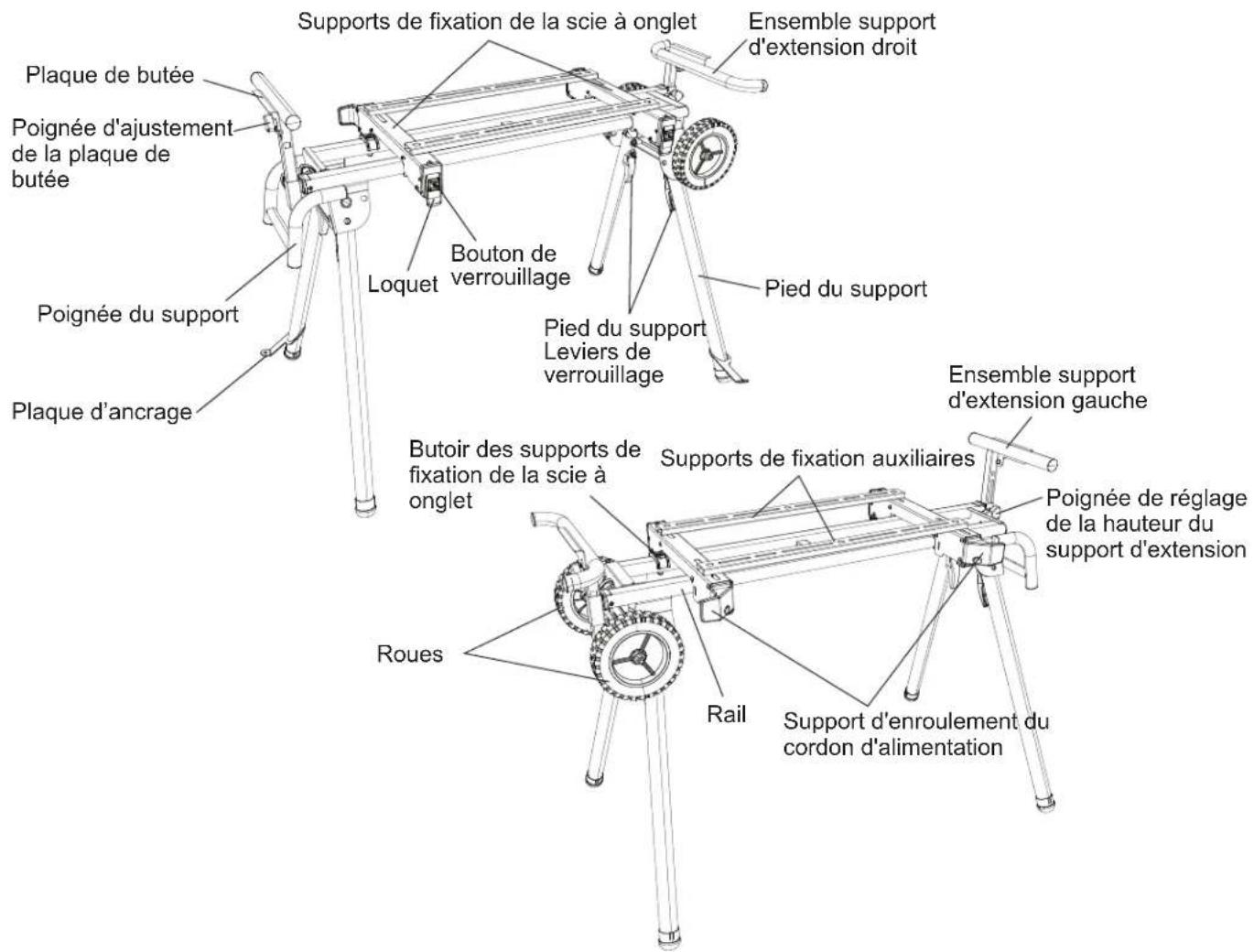

CONNAÎTRE VOTRE SUPPORT

Supports de fixation de la scie à onglet Ensemble support d'extension droit Plaque de butée Poignée d'ajustement de la plaque de butée Bouton de verrouillage Pied du support Loquet Pied du support Leviers de verrouillage Ensemble support d'extension gauche Poignée du support Plaque d'ancrage Butoir des supports de fixation de la scie à onglet Supports de fixation auxiliaires Roues Rail Poignée de réglage de la hauteur du support d'extension Support d'enroulement du cordon d'alimentation

ASSEMBLAGE

OUTILS NÉCESSAIRES AU MONTAGE

Le support doit être monté par l'utilisateur. Les outils nécessaires au montage sont : clé de 10 mm, deux clés de 17 mm, clé hexagonale de 5 mm et un tournevis à tête cruciforme.

INSTRUCTIONS DE MONTAGE

⚠ AVERTISSEMENT

Pour votre propre sécurité, ne branchez jamais le connecteur de la scie à onglet sur la prise d'alimentation avant que le montage et les réglages ne soient terminés, et uniquement après avoir lu et compris les consignes de sécurité et d'utilisation.

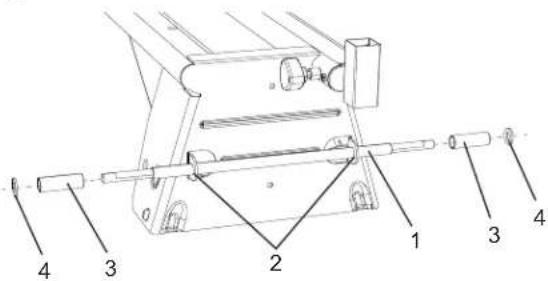

INSTALLATION DES ROUES (FIG. A, B)

1. Dépliez le support en suivant les instructions décrites dans « INSTALLATION DU SUPPORT » à la page 25.
2. Insérez l'axe de roue (1) dans le support pour axe de roue (2). (Fig. A)
3. Fixez une douille longue (3) et une rondelle (4) de chaque côté de l'axe de la roue (1). (Fig. A)

REMARQUE : ajustez l'axe de la roue (1), en veillant à ce que l'axe soit de la même longueur à chaque extrémité du support.

1. Insérez une douille courte (5) dans chaque roue (6) et fixez les roues (6) sur l'axe de roue (1). (Fig. B)

REMARQUE : le côté de la roue présentant le plus de nervures doit être tourné vers l'intérieur.

1. Placez les rondelles (7) et les contre-écrous (8) aux deux extrémités de l'axe de roue (1), puis serrez les roues à l'aide de deux clés de 17 mm. (Fig. B)

REMARQUE : ne pas serrer excessivement, ou les roues ne tourneront pas.

Fig. A

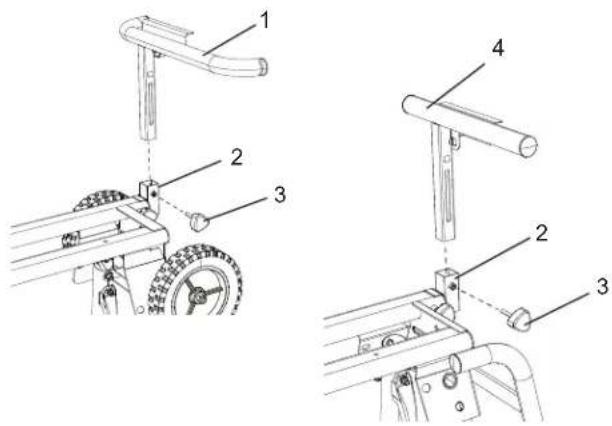

1. Insérez le support d'extension coudé (1) dans le bras du support d'extension du côté des roues (2), puis réglez la poignée de réglage de la hauteur (3).
2. Insérez le support d'extension droit (4) dans le bras du support d'extension du côté de la poignée (2), puis réglez la poignée de réglage de la hauteur (3).

Fig. C

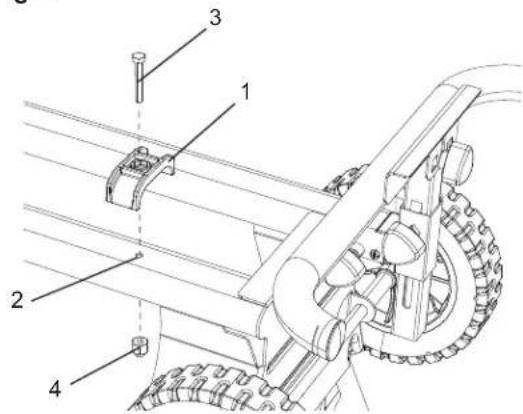

1. Placez un butoir de support (1) sur l'un des rails, puis alignez le trou du butoir de support (1) avec le trou du rail (2).
2. Insérez un boulon de blocage (3) à travers le trou du butoir de support et le trou du rail. Serrez avec l'écrou de butée (4) à l'aide d'une clé de 10 mm.
3. Répétez les étapes précédentes pour installer l'autre butoir de support de l'autre côté du rail.

Fig. D

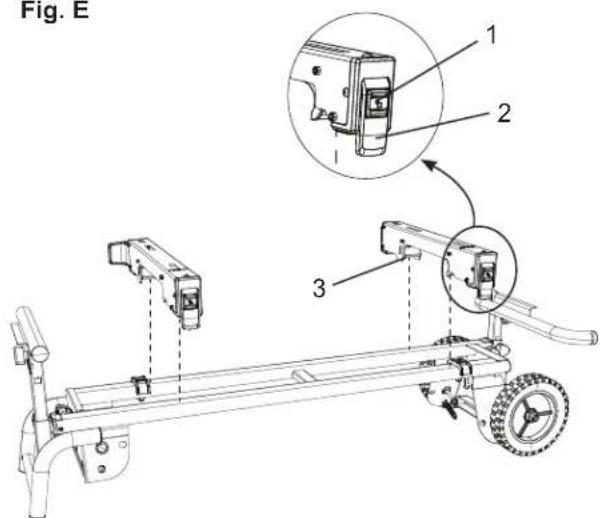

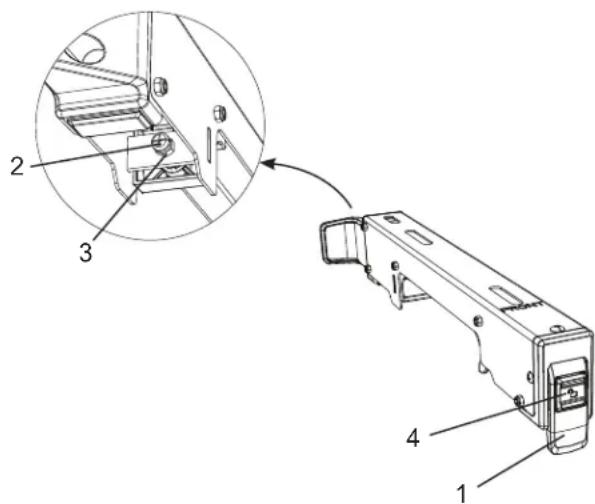

1. Appuyez sur le bouton de verrouillage (1) et soulevez le loquet (2).
2. Placez la pince de retenue arrière (3) sur le rail arrière du support, puis abaissez l'extrémité avant du support de fixation de la scie sur le rail avant du support.

REMARQUE : placez les supports de fixation de la scie sur le côté intérieur des butoirs du support.

1. Faites glisser le support de fixation de la scie jusqu'à la position souhaitée, puis enfoncez le loquet (2) pour verrouiller.
2. Répétez les étapes précédentes pour l'autre support de fixation de la scie.

Fig. E

Fig. E 1 2 3

INSTALLATION DES PLAQUES D'ANCRAGE (FIG. F, G)

Veuillez suivre les étapes ci-dessous pour installer les plaques d'ancrage afin de stabiliser le support.

1. Insérez directement une plaque d'ancrage (1) à travers un pied du support (2), puis fixez la plaque d'ancrage (1) au sol à l'aide d'une pièce de fixation (vis, boulon, cheville, etc.) adaptée au type de surface au sol (terre, plancher en bois, béton, etc.).
2. Insérez l'autre plaque d'ancrage dans le pied diagonal du support, comme illustré en figure G. Fixez la plaque d'ancrage au sol de la même manière.

AVERTISSEMENT

• Veiller à ce que les deux plaques d'ancrage soient bien fixées au sol et s'assurer que le support est stable.
• La méthode adéquate de fixation des plaques d'ancrage peut varier en fonction du type de surface au sol. Si les plaques d'ancrage ne sont pas fermement fixées et que le support est instable, veuillez prendre les mesures nécessaires pour fixer les plaques d'ancrage.

Fig. F

non inclus 1 2

Fig. G

• Ne pas monter la scie à onglet sur le support sans s'être préalablement assuré que le support est entièrement déployé et verrouillé en toute sécurité. Pour installer le support, reportez-vous aux instructions décrites dans la section « INSTALLATION DU SUPPORT » à la page 25. À défaut, cela peut entraîner des blessures et endommager le support et la scie à onglet.
• Toujours utiliser ensemble les supports de fixation et le support de fixation auxiliaire de la scie à onglet lors de sa fixation au support.
• Avant d'utiliser la scie à onglet montée, lire attentivement le manuel d'instructions de la scie à onglet.

Utilisation des supports de fixation auxiliaires (fournis) (FIG. H, I, J, K)

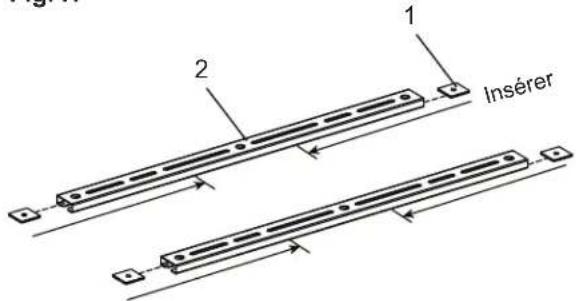

1. Insérez deux écrous carrés (1) dans la fente située à chaque extrémité des supports de fixation auxiliaires (2), puis faites-les glisser jusqu'au milieu des supports de fixation auxiliaires. (Fig. H)

Fig. H

1 2 Insérer

1. Insérez deux rondelles (3) dans le support de fixation auxiliaire (2) puis alignez-les avec la fente située à l'extrémité des supports de fixation auxiliaires (2). (Fig. I)

2. Pour fixer le support de fixation auxiliaire (2) aux supports de fixation de la scie (4), insérez les vis (5)

à travers les rondelles en place (3) et les écrous carrés (1) sous le support de fixation de la scie (4) pour fixer chaque extrémité du support de fixation auxiliaire (2) à l'aide d'une clé hexagonale de 5 mm. (Fig. I)

1. Répétez les étapes précédentes 2 et 3 pour assembler l'autre support de fixation auxiliaire.

REMARQUE : ne pas serrer excessivement les quatre vis (5) à cette étape.

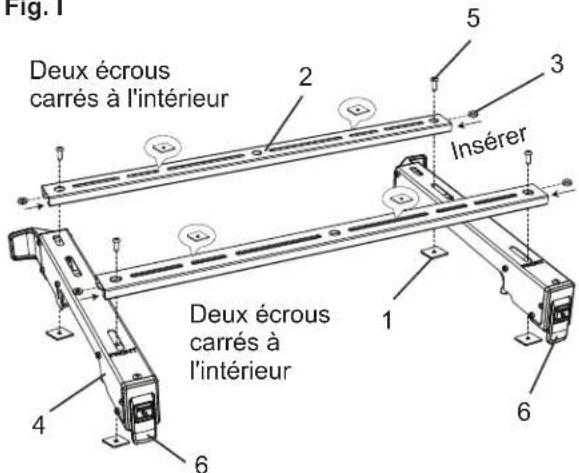

Fig. I

Fig. 1 Deux écrous carrés à l'intérieur 2 5 3 Insérer 1 4 6 Deux écrous carrés à l'intérieur 6

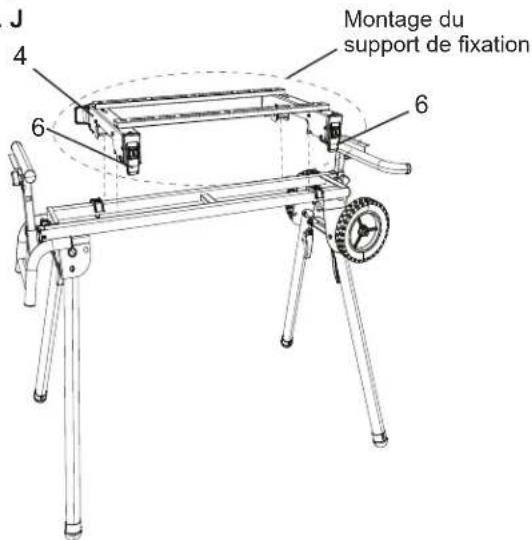

1. Assurez-vous que les loquets (6) des supports de fixation de la scie (4) sont déverrouillés. (Fig. J)

2. Abaissez les extrémités avant et arrière de l'ensemble des supports de fixation sur les rails arrière et avant du support. Les pinces de retenue avant des supports de fixation de la scie (4) doivent reposer entièrement sur le rail avant. Assurez-vous que les supports de fixation de la scie sont bien placés en angle droit par rapport aux rails avant et arrière. (Fig. J)

3. Verrouillez l'ensemble des supports de fixation en enfonçant les deux loquets (6). (Fig. J)

AVERTISSEMENT

- Vérifier que les supports de fixation de la scie peuvent être serrés en toute sécurité sur le support avant de monter la scie à onglet.

- Pour réduire tout risque de blessure, vérifier que les boulons et les écrous sont correctement serrés et que tous les mécanismes fonctionnent de manière appropriée après avec terminé le montage et avant chaque utilisation.

Fig. J

J 4 6 6 Montage du support de fixation

AVERTISSEMENT

• La tête de coupe de toutes les scies à onglet coulissantes doit être verrouillée en position avant et inférieure avant toute tentative de montage sur le support. Le non-respect de cette condition peut provoquer des blessures corporelles graves.
• Rester vigilant. Le support et la scie à onglet risquent de tomber durant cette procédure et d'entraîner des blessures graves.
• Ne pas utiliser la scie à onglet sur le support lorsque les pieds du support sont repliés.
• Disposer proprement le câble d'alimentation pour éviter que celui-ci ne déstabilise le support lors d'une découpe.
• Débranchez la scie à onglet et verrouillez la tête de coupe en position inférieure. Si la scie à onglet est dotée d'un rail coulissant, bloquez la tête de coupe en position inférieure et avant. Placez la scie à onglet sur l'ensemble des supports de fixation.

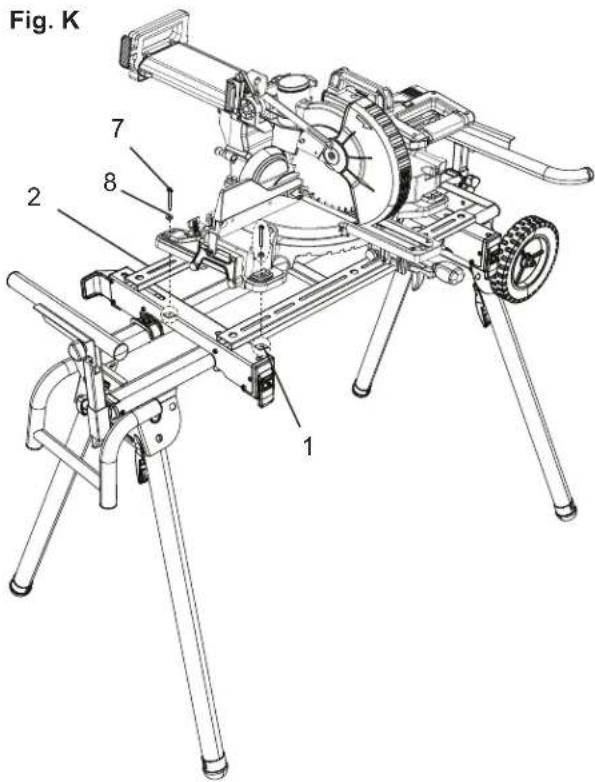

  REMARQUE : pour votre sécurité, placez la scie à onglet sur les supports avec l'aide de deux personnes ou plus.
• Faites glisser les écrous carrés (1) vers les fentes des supports de fixation (2) et alignez-les avec les trous de fixation de la scie à onglet. (Fig. K)
• Insérez les boulons (7) à travers les rondelles (8), les trous de fixation de la scie à onglet et les fentes des supports de fixation auxiliaires(2) dans les écrous carrés (1) pour fixer et bloquer la scie à onglet sur les supports de fixation auxiliaires (2). (Fig. K)
  REMARQUE : ajustez la position des supports de fixation auxiliaires en les rapprochant tant que possible de l'extrémité avant des supports de fixation de la scie.

• Serrez tous les boulons (7) à l'aide d'une clé hexagonale de 5 mm.

• Après avoir fixé correctement la scie à onglet, déverrouillez le loquet de retenue de la scie à onglet et déplacez soigneusement la tête de coupe de haut en bas. Si le support a tendance à tomber, repositionnez la scie à onglet.

• Déverrouillez la poignée de blocage du chariot de la scie à onglet et faites glisser délicatement la tête de coupe en avant. Si le support a tendance à tomber, repositionnez la scie à onglet pour obtenir une position plus stable des supports.
• Testez délicatement le déplacement coulissant à l'angle maximal de la scie et à l'angle de biseau pour vérifier la stabilité du support et de la scie à onglet.

⚠ AVERTISSEMENT

• Ne pas monter la scie à onglet face au dos du support. La scie à onglet doit être montée de manière à ce que le côté du support contenant les roues soit situé du côté droit de la scie à onglet.
• Pour démonter la scie à onglet, retirer la scie à onglet avec l'ensemble des supports de fixation, afin que de pouvoir replacer l'ensemble supports de fixation et scie à onglet pour la prochaine utilisation. Sollicitez l'aide de deux personnes ou plus pour monter ou démonter la scie à onglet.

Fig. K 1 2 7 8

RÉGLAGE

⚠ AVERTISSEMENT

Pour réduire tout risque de blessure corporelle grave, éteignez et débranchez la machine de la prise d'alimentation avant d'installer et de retirer les supports, avant d'effectuer des réglages ou d'effectuer des réparations. Un démarrage accidentel peut entraîner des blessures.

CONSIGNES DE RÉGLAGE

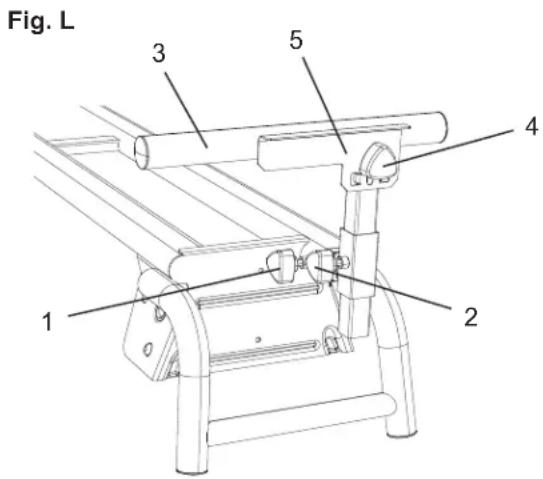

RÉGLAGE DES SUPPORTS D'EXTENSION (FIG. L)

L'ensemble du support d'extension permet de maintenir la pièce à couper à niveau et stable pendant la découpe.

1. Desserrez la poignée de verrouillage (1) et faites glisser le bras d'extension jusqu'à la longueur désirée. Serrez la poignée de verrouillage (1).
2. Desserrez la poignée de réglage de la hauteur (2) pour régler l'ensemble du support d'extension (3) sur la hauteur souhaitée, puis serrez la poignée (2).
3. Répétez ces étapes pour l'autre support d'extension.
4. Si une coupe répétitive est nécessaire, desserrez la poignée d'ajustement de la plaque (4) pour régler la plaque de butée (5) sur la hauteur désirée, puis serrez.

Fig. L 1 2 3 4 5

RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE (FIG. M)

Si les supports de fixation de la scie peuvent glisser sur les rails supérieurs ou peuvent en être retirés lorsque les loquets (1) sont verrouillés, cela signifie que les vis de réglage du support (2) doivent être serrées. Si les supports de fixation de la scie ne s'adaptent pas aux rails supérieurs, les vis de réglage du support doivent être desserrées.

REMARQUE : la scie à onglet doit être retirée des supports de fixation avant de serrer ou de desserrer les vis de réglage du support (2).

1. Desserrez le contre-écrou (3) à l'aide d'une clé de 10 mm.
2. Vissez la vis de réglage (2) à l'aide d'un tournevis à tête cruciforme. Vissez la vis dans le sens des aiguilles d'une montre pour serrer le support, et dans le sens contraire des aiguilles d'une montre pour le desserrer.

REMARQUE : si le loquet du support de fixation de la scie ne s'enfonce pas facilement en position verrouillée, cela signifie que la vis de réglage est trop serrée. Ne forcez pas le verrouillage du loquet. Desserrez la vis de réglage (2) pour l'ajuster.

1. Appuyez sur le bouton de blocage (4) et soulevez le loquet (1) afin que la pince de retenue avant soit entièrement déployée.

2. Installez la pince de retenue arrière sur le rail arrière du support, puis abaissez la pince de retenue avant sur le rail avant du support pour que le support repose entièrement sur les rails.

3. Verrouillez le support et assurez-vous qu'il reste immobile.

⚠ AVERTISSEMENT

Assurez-vous que les supports de fixation de la scie sont placés perpendiculairement aux rails supérieurs afin d'éviter un desserrage potentiel de la vis de réglage lors de la découpe.

1. Après avoir terminé le réglage de la tension, serrez le contre-écrou (3) pour sécuriser.

2. Répétez les étapes précédentes pour l'autre support de fixation de la scie.

Fig. M

En installant et en repliant le support, veillez à réduire tout risque de pincement des mains et des doigts.

INSTALLATION DU SUPPORT (FIG. N, O)

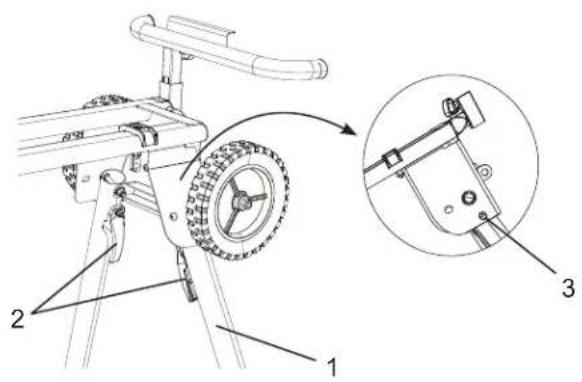

1. Tout d'abord, soulevez le support du côté des roues et dépliez le pied du support (1) en saisissant le levier de verrouillage du pied (2) pour relâcher et déplacer le pied du support en position haute. Le boulon de repérage doit être verrouillé dans la fente inférieure (3). (Fig. N)

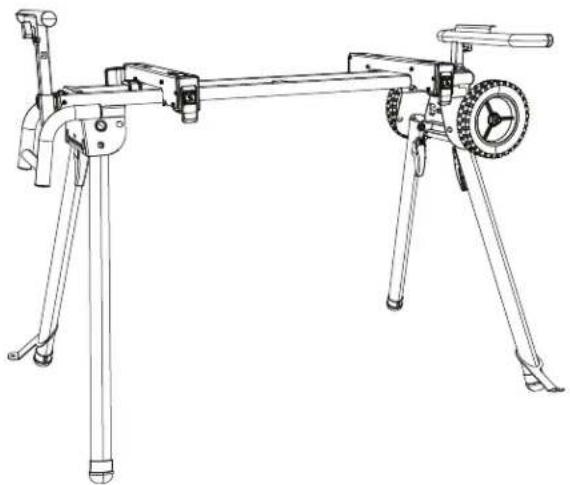

2. Répétez l'étape 1 pour relâcher l'autre pied du support du côté des roues, puis reposez le côté droit du support au sol. (Fig. O)

⚠ AVERTISSEMENT

Pour verrouiller les pieds du support de manière adéquate, le levier de verrouillage (2) DOIT être placé fermement dans la fente des pieds du support.

1. Répétez les étapes 1-2 pour déplier les pieds du support du côté de la poignée.

⚠ AVERTISSEMENT

• Ne pas monter la scie à onglet tant que la partie supérieure du support n'est pas correctement verrouillée.
• Pour éviter toute blessure, vérifier que le support est stable et à niveau avant d'utiliser la scie à onglet. Installez le support sur une surface à niveau afin que les quatre pieds touchent le sol.

Fig. N

• Avant de replier le support, retirer la scie à onglet ensemble avec les supports de fixation, avec l'aide de deux personnes ou plus.
• Pour replier les pieds du support, ne jamais placer les roues au sol pour éviter tout mouvement brusque du support. (Fig. Q)

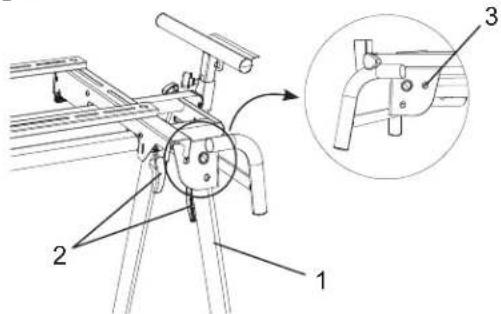

• Soulevez le support du côté de la poignée et pliez le pied du support (1) en relâchant le levier de verrouillage du pied (2) dans la fente supérieure (3). (Fig. P)
  REMARQUE : pour éviter tout risque de pincement des doigts en repliant le support, veuillez vous tenir à l'extrémité de la poignée du support. (Fig. Q)
• Répétez l'étape 1 pour plier l'autre pied du support du côté de la poignée, puis reposez le côté poignée du support au sol. (Fig. Q)
• Répétez les étapes 1-2 pour plier les pieds du support du côté des roues.

Fig. P

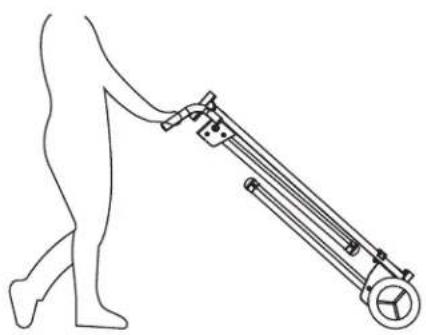

Pliez les quatre pieds du support en vous reportant aux instructions décrites dans la section « PLIAGE DU SUPPORT » à la page 25, maintenez les poignées du support des deux mains et soulevez lentement le support afin de le transporter ou de l'entreposer. (Fig. R)

⚠ AVERTISSEMENT

• Ne pas transporter le support lorsque celui-ci n'est pas replié et qu'une scie à onglet y est fixée.
• Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel.
• Pour entreposer le support, s'assurer que la scie à onglet est démontée du support et que celui-ci est couché à plat sur une surface stable. Ne jamais entreposer le support en position verticale ou en l'appuyant contre un mur. (Fig. S)

Fig. R

• Lors de la réparation du support, utiliser uniquement des pièces de rechange metabo HPT identiques. L'utilisation de toute autre pièce est dangereuse et peut endommager le produit. Les réparations doivent uniquement être effectuées par un centre de réparation metabo HPT agréé.
• Toujours porter un masque ou des lunettes de sécurité à écrans latéraux ainsi qu'un masque antipoussière lors de l'utilisation d'un outil électroportatif ou en soufflant de la poussière.
• Contrôler régulièrement les supports de fixation de la scie, en vérifiant que ceux-ci sont bien serrés et en se reportant au « RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE » à la page 24.

ENTRETIEN GÉNÉRAL

Retirez la scie à onglet lorsque le support est en maintenance ou doit être nettoyé. Utilisez des chiffons propres pour retirer la saleté, la poussière, l'huile, la graisse, etc. Évitez l'usage de solvants pour le nettoyage des pièces en plastique. La plupart des plastiques sont vulnérables à divers types de solvants commerciaux et peuvent être endommagés par leur utilisation.

⚠ AVERTISSEMENT

N'utilisez pas de liquide de frein, de produits pétroliers, ou encore d'huiles pénétrantes sur les parties plastiques. Les agents chimiques peuvent endommager, abîmer ou détruire le plastique, ce qui peut entraîner des blessures corporelles graves.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
