Typ produktu	Zmywarka do zabudowy
Marka	Fulgor Milano
Model	FDW 82103
Pojemność	13 standardowych kompletów naczyń
Liczba programów	10 programów zmywania (Moczenie, Kryształy, Eco, Auto, Higiena, Szybki, Delikatny Szybki, Eco Szybki, 2 dodatkowe programy, Mocny i Szybki)
Program standardowy	Program Eco zgodny z EN 50242
Opcje	Enersave, Pół załadunku, 3/1 (detergenty wielofunkcyjne), Odroczony start (1-24h)
Wyświetlacz	Diody LED dla programu, opcji i alarmów, wyświetlacz cyfrowy (czas trwania, pozostały czas, odroczony start)
Zmiękczacz wody	Regulowany od H0 do H5, pojemność zbiornika soli ~1,7 kg
Dozownik płynu nabłyszczającego	Regulowany b0 do b5 (0 do 6 ml)
Dozownik detergentu	Z komorą na wstępne mycie
Kosze	Dolny kosz z pochylanymi podpórkami (niektóre modele), górny kosz regulowany wysokościowo (2 lub 3 pozycje), szuflada na sztućce (niektóre modele)
Ramiona myjące	Górne i dolne, demontowalne
System filtracji	Mikrofiltr centralny i filtr centralny, demontowalne
Bezpieczeństwo	System zabezpieczający przed przelewaniem (Acquastop), blokada drzwi, automatyczne zatrzymanie w przypadku błędu
Wskaźnik aktualnego programu	Światło projektowane na podłogę (w zależności od modelu)
Zarządzanie energią	Stand-by po 5 minutach bezczynności
Czyszczenie i konserwacja	Regularne czyszczenie filtrów, ramion myjących, uszczelek drzwi i filtra dopływu wody
Zasilanie elektryczne	220-240 V ~ 50/60 Hz (typowe dla zmywarek)
Podłączenie wody	Woda zimna lub gorąca (do 60°C), ciśnienie wody 0.04-1.0 MPa
Informacje ogólne	Instrukcja dostępna w kilku językach (FR, DE, EN, ES, IT, PL, PT, RU)

Często zadawane pytania - FDW 82103 Fulgor Milano

Jak ustawić twardość wody w zmywarce FDW 82103?

Aby ustawić twardość wody, przytrzymaj przycisk wyboru programów (3), aż zacznie migać wskaźnik ustawiania twardości (4). Wskaźniki programu pokazują aktualne ustawienie. Naciśnij kilkakrotnie przycisk, aby zmienić poziom (H0 do H5) zgodnie z twardością wody. Zwolnij, aby zapisać.

Co zrobić, gdy zaświeci się wskaźnik braku soli?

Wskaźnik braku soli (symbol SEL) informuje, że zbiornik zmiękczacza należy napełnić. Użyj soli regenerującej przeznaczonej do zmywarek. Otwórz korek zbiornika (znajdującego się na dnie komory), wsyp sól za pomocą dołączonego lejka, następnie wyczyść pozostałości i dokręć korek. Upewnij się, że korek jest dobrze zamknięty.

Jak wyregulować dawkę płynu nabłyszczającego?

Przytrzymaj przycisk wyboru programów (3) przez około 15 sekund, aż zacznie migać wskaźnik płynu nabłyszczającego (5). Wskaźniki programu pokazują aktualne ustawienie. Naciśnij kilkakrotnie przycisk, aby wybrać żądaną dawkę (b0 do b5, od 0 do 6 ml). Zwolnij, aby zapisać.

Co oznacza wyświetlenie kodu błędu, np. E1 lub E5?

Kody błędów wskazują na nieprawidłowości. E1: problem Acquastop (wyciek). E5: anomalia dopływu wody. Sprawdź przewodnik rozwiązywania problemów w instrukcji dla każdego kodu. Zazwyczaj otwórz i zamknij drzwi lub wyłącz/włącz urządzenie, aby zresetować. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

Jak korzystać z opcji Enersave?

Opcja Enersave zmniejsza zużycie energii, automatycznie otwierając drzwi pod koniec cyklu w celu lepszego suszenia. Jest domyślnie aktywna dla każdego programu (z wyjątkiem tych bez suszenia). Aby ją wyłączyć, naciśnij przycisk Enersave (6) przed uruchomieniem programu. Nie blokuj otwierania drzwi.

Czy mogę używać tabletek 3 w 1 w tej zmywarce?

Tak, aktywuj opcję 3/1, naciskając jednocześnie przyciski 6 i 8 (Enersave + Programy dodatkowe), aż zaświeci się wskaźnik. Ta opcja optymalizuje użycie detergentów 3 w 1. Uwaga: jeśli woda jest bardzo twarda (> H3), wskaźnik będzie migać, ale opcja jest nadal dostępna, choć wyniki mogą być gorsze.

Jak prawidłowo załadować sztućce?

Umieść widelce i łyżki rączkami do dołu w koszu na sztućce. Noże należy umieścić rączkami do góry w przeznaczonej do tego przegrodzie lub w szufladzie na sztućce. Długie przybory (chochle, noże kuchenne) można umieścić w górnym koszu, upewniając się, że końce nie wystają.

Dlaczego moje naczynia nie są całkowicie suche?

Sprawdź, czy zbiornik płynu nabłyszczającego jest pełny i czy dawkowanie jest prawidłowe (ustawienie b3 do b5). Upewnij się, że opcja Enersave jest włączona (poprawia suszenie). Tworzywa sztuczne schną gorzej ze względu na niską pojemność cieplną. Użyj programu z suszeniem (unikaj Moczenia).

Jak ustawić opóźniony start?

Naciśnij przycisk Opóźniony start (13), aby wybrać opóźnienie 1 godziny. Naciśnij ponownie, aby przejść do 9, 12 lub 24 godzin w zależności od modelu. Zamknij drzwi: zmywarka wykonuje wstępne mycie, a następnie czeka na ustawiony czas. Opóźniony start anuluje się, naciskając przycisk, aż wróci do 0.

Co zrobić, jeśli zmywarka nie uruchamia się?

Sprawdź, czy urządzenie jest podłączone do prądu, czy kran wody jest otwarty, czy drzwi są dobrze zamknięte i czy program został wybrany. Odczekaj około 2 sekundy po zamknięciu drzwi. Jeśli nic się nie dzieje, sprawdź, czy nie wyświetla się kod błędu. Skorzystaj z przewodnika rozwiązywania problemów w instrukcji.

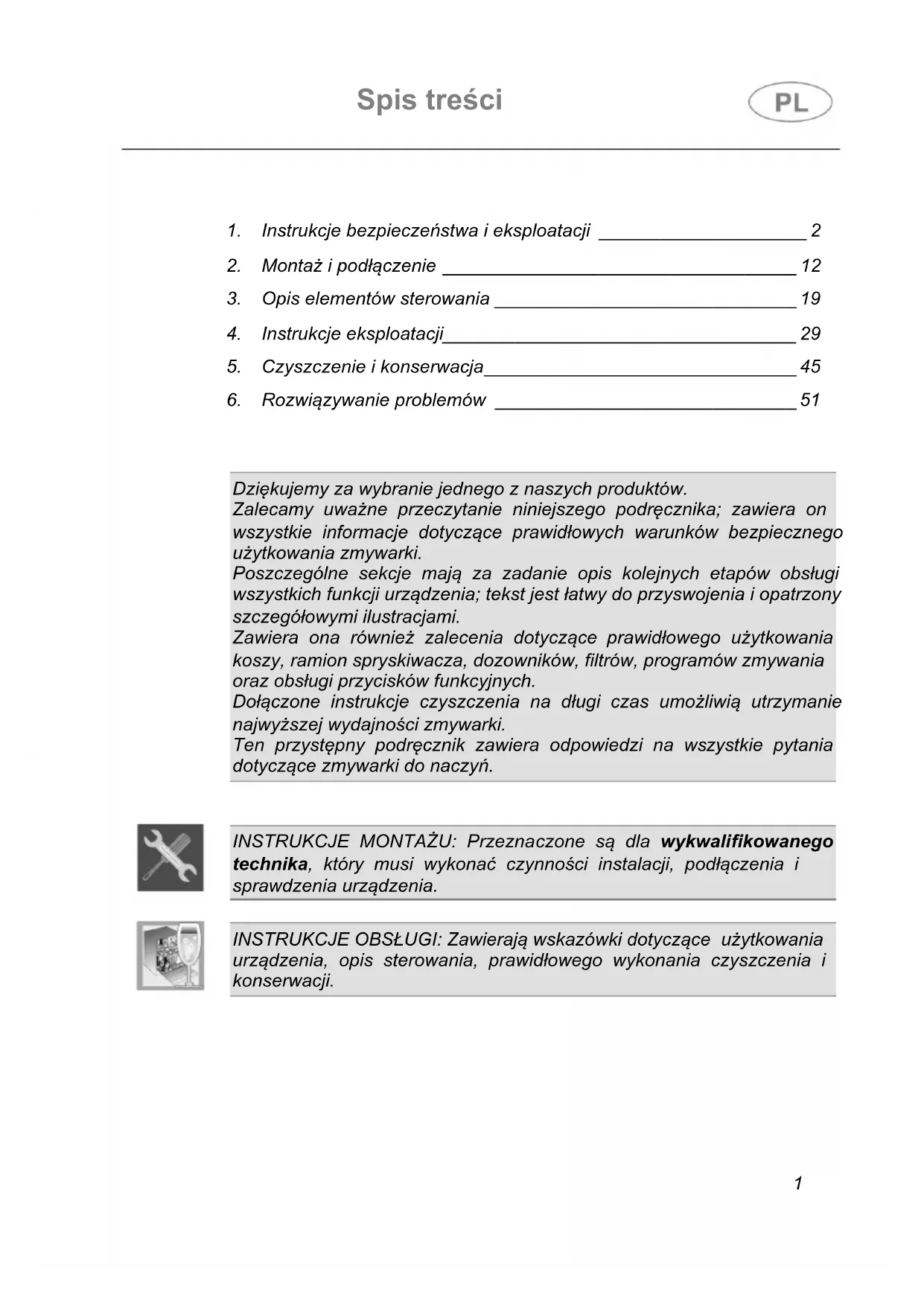

INSTRUKCJA OBSŁUGI FDW 82103 Fulgor Milano

1. Instrukcje bezpieczeństwa i eksploatacji ____ 2
2. Montaż i podłączenie 12
3. Opis elementów sterowania 19
4. Instrukcje eksploatacji 29
5. Czyszczenie i konserwacja 45
6. Rozwiązywanie problemów ____ 51

Dziękujemy za wybranie jednego z naszych produktów.

Zalecamy uważne przeczytanie niniejszego podręcznika; zawiera on wszystkie informacje dotyczące prawidłowych warunków bezpiecznego użytkowania zmywarki.

Poszczególne sekcje mają za zadanie opis kolejnych etapów obsługi wszystkich funkcji urządzenia; tekst jest łatwy do przyswojenia i opatrzony szczegółowymi ilustracjami.

Zawiera ona również zalecenia dotyczące prawidłowego użytkowania koszy, ramion spryskiwacza, dozowników, filtrów, programów zmywania oraz obsługi przycisków funkcyjnych.

Dołączone instrukcje czyszczenia na długi czas umożliwia utrzymanie najwyższej wydajności zmywarki.

Ten przystępny podręcznik zawiera odpowiedzi na wszystkie pytania dotyczące zmywarki do naczyń.

INSTRUKCJE MONTAŻU: Przeznaczone są dla wykwalifikowanego technika, który musi wykonać czynności instalacji, podłączenia i sprawdzenia urządzenia.

INSTRUKCJE OBSŁUGI: Zawierają wskazówki dotyczące użytkowania urządzenia, opis sterowania, prawidłowego wykonania czyszczenia i konserwacji.

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI

1. Instrukcje bezpieczeństwa i eksploatacji

Niniejsza instrukcja stanowi nieodłączną część urządzenia; należy ją zachować w całości, wraz ze zmywarką w celu późniejszej konsultacji. Przed przystąpieniem do użytkowania uważnie przeczytać wszystkie wskazówki zawarte w niniejszej instrukcji, ponieważ zawierają one ważne informacje dotyczące montażu, obsługi i konserwacji urządzenia. W przypadku sprzedaży lub przeniesienia urządzenia, należy się upewnić, że przekazano wraz z nim niniejszą instrukcją.

Urządzenie jest przeznaczone do użytkuwnętrznego W środowisku domowym oraz podobnych zastosowań jak NP. w kuchniach dla personelu sklepów, biur i innych miejsc pracy, oraz dla klientów hoteli schronisk młodzieżowych, kwater typu „bed and breakfast” i innych placówek mieszkalnych.

Nie wolno instalować i użytkować urządzenia w niestacjonarnych miejscach (na przykład na

statkach, w samochodach i przyczepach kempingowych itp.).

Nie należy użytkować urządzeń, które zostały uszkodzone podczas transportu! w razie wątpliwości skontaktować się ze sprzedawcą.

Urządzenie musi być ustawione i podłczone zgodnie ze wskazówkami producenta. Instalacji musi dokonać wykwalifikowany technik, według obowiązujących przepisów.

Nie zostawiać elementów z opakowania w środowisku domowym. Nie pozwolić dzieciom na kontakt z materiałem zastosowanym do zapakowania urządzenia. Należy posortować części opakowania według rodzaju materiału i przekazać je do punktu selektywnej zbiórki odpadów.

Tabliczka znamionowa urządzenia, zawierająca dane techniczne, numer seryjny i inne niezbędne oznaczenia, znajduje się w widocznym miejscu, na wewnętrznej krawędzi drzwiczek. Nie wolno usuwać tabliczki znamionowej.

Urządzenie musi być uziemione zgodnie z zasadami wskazanymi w przepisach bezpieczeństwa.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody osobowe i materialne powstałe w wyniku braku lub nieprawidłowego uziemienia.

Podczas montażu zmywarka musi być odłączona od sieci.

Nie montować urządzenia w miejscu narażonym na zamarzanie.

Nie instalować urządzenia w pobliżu urządzeń o wysokiej temperaturze (np. palniki gazowe kominki, itp.) ponieważ mogłoby to doprowadzić do uszkodzeń

Jeśli urządzenie zostanie zainstalowane nad lub pod innymi urządzeniami (np.: palniki gazowe, piekarniki electryczne itp.) należy dokładnie przeczytać instrukcje dostarczone przez ich producenta. Jeśli instrukcje nie zawierają niezbędnych informacji, kontaktować się z producentem urządzeń w celu upewnienia się, że można zainstalować zmywarkę w wybranym mjescu (nad lub pod innym urządzeniem).

Kategoriacznie zabrania się zabudowy urządzenia pod płytą kuchenną.

Kategoriacznie zabrania się instalowania płyty kuchennej bezpośrednio na urządzeniu wolnostojącym.

Aby zapewnić stabilność rządzenia, należy je zainstalować pod ciągłym blatem, solidnie mocując je do sąsiednich szafek. Jeżeli urządzenie będzie zainstaloane w wysokiej szafce, należy się upewnić, że zarówno szafka jak i urządzenie są odpowiednio przymocowane.

Jeżeli urządzenie nie jest całkowicie zabudowane i dostępne z jednej strony, ze względów bezpieczeństwa (ryzyko zranienia) należy zabezpieczyć miejsce, w którym znajdują się zawiasy. Akcesoria pokrywające można nabyć u sprzedawcy lub w serwisie posprzedażowym.

Sprawdzić, czy napięcie i częstotliwość sieci są zgodne z danymi wskazanymi na tabliczce znamionowej urządzenia.

Wtyczka na końcu przewodu zasilającego oraz gniazdko muszą być tego samego typu i

zgodne z przepisami obowiązującymi w materii instalacji elektrycznych.

Unikać używania przejściówek lub boczników, ponieważ mogą powodować nagrzanie lub zapalenie.

Po zainstalowaniu urządzenia , jego wtyczka musi być łatwo dostępna.

Nigdy nie wyjmować wtyczki pociągając za kabel.

Jeżeli kabel zasilający urządzenia nie posiada wtyczki, zainstalować na linii zasilającej, w łatwo dostępnym miejscu, wyłącznik omnipolarny zabezpieczający przed przetężeniami kategorii III.

Urządzenie musi być podłączone do sieci wodnej wyłącznie za pomocą nowych węzy. nigdy nie stosować starych węży.

Natychmiast po montażu przeprowadzić krótką próbę techniczną urządzenia. W przypadku niefunkcjonowania odłączyć urządzenie od sieci elektrycznej i skonsultować się z najbliższym centrum obsługi technicznej. Nie Próbować naprawiać urządzenia.

Zmywarka do naczyń jest przeznaczona wyłącznie do użytku przez osoby dorosłe . dopuszcza się użytkowanie przez dzieci powyżej 8 roku życia, osoby o ograniczonych zdolnościach fizycznych lub umysłowych lub nieposiadające doświadczenia wyłącznie pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo.

Nie pozwolić dzieciom na zabawę urządzeniem.

Niektóre detergenty do zmywarek mają silny odoczyn zasadomy. Unikać wszelkiego kontaktu ze skórą i oczami. W razie połknięcia mogą być bardzo niebezpieczne. Zawierają substancje, które mogą doprowadzić do nieodwracalnego uszkodzenia buzi i gardła, oraz doprowadzić nawet do uduszenia. Przestrzegać wszystkich zasad bezpieczeństwa wskazanych na etykietach takich produktów.

Trzymać dzieci z daleka od zmywarki, gdy jej drzwiczki są otwarte. po zakończeniu cyklu zmywania, zawsze sprawdzić, czy dozownik detergentu jest pusty.

Nie należy pić wody, która pozostała w naczyniach lub w zmywarce po zakończeniu zmywania.

Nie wlewać rozpuszczalników, jak na przykład alkohol lub terpentyna, ponieważ mogłyby to doprowadzić do wybuchu.

Nie wkładać naczyń zabrudzonych popiołem, woskiem i farbami.

Nie pozostawiać otwartych drzwieczek zmywarki, ponieważ można się o nie potknąć. Opieranie się lub siadanie na otwartych drzwiczkach zmywarki może doprowadzić do jej przewrócenia.

Noże i ostre narzędzia kuchenne należy włożyć do koszyka, skierowane ostrą krawędzią do dołu lub położyć je poziomo w górnym koszu, uważając, aby z niego nie wystawały.

Zmywarka do naczyń w pełni spełnia obowiązujące przepisy dotyczące bezpieczeństwa użytkowania urządzeń elektrycznych. Ewentualne kontrole techniczne może przeprowadzać wyłącznie wykwalifikowany i upoważniony personel: naprawy wykonane przez nieupoważnione osoby stanowią nie tylko złamanie

warunków gwarancji, ale mogą też doprowadzić do sytuacji niebezpiecznej dla zdrowia i życia użytkownika.

w razie nieprawidłowego funkcjonowania odłączyć urządzenie od źródła zasilania i zakręcić kran pobierania wody.

W przypadku uszkodzenia przewodu zasilającego, należy go wymienić bezpośrednio u producenta lub w autoryzowanym Serwisie Obsługi Technicznej.

Niektóre komponenty są aktywne nawet, jeżeli przycisk on/off znajduje się na pozycji wyłączenia. Przed przystąpieniem do konserwacji urządzenia wyjąć wtyczkę lub odciąć napięcie za pomocą wyłącznika instalacyjnego

Czyszczenie i konserwacja zwyczajna urządzenia przez dzieci są dozwolone wyłącznie pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo.

Do czyszczenia zmywarki nie wolno stosować myjek parowych.

Modele wyposażone w aquastop

Aquastop jest urządzeniem zapobiegającym zalaniu w przypadku wycieku wody . Po interwencji systemu Aquastop, należy się skontaktować z wykwalifikowanym technikiem w celu odnalezienia i naprawienia usterki.

W modelach wyposaż onych w system Aquastop, wąż doprowadzający wodę posiada elektrozawór. Nie przecinać takiego węza i nie pozwolić na upadek elektrozaworu do wody. W przypadku uszkodzenia węża doprowadzającego wodę, odłączyć urządzenie od sieci wodnej i elektrycznej.

Uwaga:

Urządzenie działa wyłącznie, jeżeli zmywarka do naczyń jest podłączona do sieci elektrycznej.

Deklaracja zgodności

Urządzenie spełnia podstawowe wymogi następujących dyrektyw europejskich:

• 2009/125/WE
• 2011/65/UE
• 2014/35/UE
- IEC/EN 62471, grupa ryzyka 1, dla modeli z oświetleniem wewnętrznym.
- IEC/EN 61770

Usuwanie

Urządzenie należy usuwać oddzielnie od innych odpadów (dyrektywy 2012/19/WE).

Niniejsze urządzenie nie zawiera substancji w ilościach uznawanych za niebezpieczne dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi: W celu usunięcia:

• Przeciąć kabel zasilania elektrycznego;
• Uniemożliwić działanie zamka.

Producent uchyla się od wszelkiej odpowiedzialności za obrażenia na osobach i szkody na rzeczach wynikające z nieprzestrzegania takich zaleceń lub z powodu wprowadzenia zmian nawet na jednej części urządzenia oraz zastosowania nieoryginalnych części zamiennych.

2. Montaż i podłączenie

Usunąć styropianowe zabezpieczenia koszy. Ustawić urządzenie w wybranym miejscu. Zmywarka może przylegać bokami lub tylną ścianką do mebli lub ścian. Jeśli zmywarka zostanie ustawiona w pobliżu źródła ciepła, konieczne będzie jej odizolowanie przy pomocy płyty izolacyjnej. Pomoże to uniknąć jej nagrzewaniu i uszkodzeniu. Aby zapewnić stabilność, urządzenia do zabudowy należy zainstalować pod ciągłym blatem roboczym przykręcić do przylegających mebli lub blatu kuchennego. Dla ułatwienia montażu, węże dopływowe i odpływowe można ustawić we wszystkich kierunkach; uważać, aby ich nie zaginać lub ściskać oraz, aby nie były one zbyt naprężone. Po umieszczeniu węży w prawidłowej pozycji, należy je przymocować specjalnymi nakrętkami zabezpieczającymi. Dla właściwego zamocowania węży i poprowadzenia kabla zasilającego niezbędny jest otwór o minimalnej średnicy 8 cm. Przed ostatecznym ustawieniem zmywarki, należy otworzyć zawór wody i sprawdzić szczelność jego przyłącza, szczelność połączenia ze zmywarką oraz szczelność węża.

Wypoziomować urządzenie na posadzce za pomocą regulowanych nóżek, używając odpowiedniego klucza trzpieniowego sześciokątnego. Taka czynność jest niezbędna dla zagwarantowania prawidłowego działania zmywarki.

Niektóre modele zmywarek są wyposażone w jedną tylną nóżkę regulowaną za pomocą śruby umieszczonej u dołu, w przedniej części urządzenia.

Surowo zabrania się montowania zmywarki pod płytą kuchenną. Poza tym, zabrania się również instalowania zmywarki w bezpośrednim kontakcie z urządzeniami innymi niż tradycyjny sprzęt kuchenny do zabudowy (np. kominki, piece itd.).

W przypadku zainstalowania zmywarki we wnęce obok innego/innych urządzenia/urządzeń, należy dokładnie stosować się d o zaleceń ich producenta (minimalne odległości, zasady instalacji itd.).

Tylko dla modeli wolnostojących

- Kategoriacznie zabrania się instalowania płyty kuchennej bezpośrednio na urządzeniu wolnostojącym.

-Do zabudowania zmywarki potrzebny jest specjalny zestaw, który można nabyć u autoryzowanego sprzedawcy lub w Autoryzowanym Centrum Serwisowym.

- Można zdjąć blat zmywarki wolnostojącje w celu zamontowania jej pod blatem kuchennym. Taka czynność musi być wykonana przez upoważniony personel.

2.1 Podłączenie do sieci wodnej

Zapobieganie zatkaniu lub uszkodzeniu:

Jeśli przewód doprowadzający wodę jest nowy lub był długo nieużywany, przed wykonanier podłączenia upewnić się, że wypływająca z niego woda jest czysta i nie zawiera zanieczyszczeń, aby nie uszkodzić urządzenia. W celu podłączenia zmywarki do sieci wodnej, używać wyłącznie nowych węży; nie wolno stosować starych lub zużytych.

PODŁĄCZENIE DO ŻRÓDŁA WODY

Podłączyć wąż doprowadzający wodę do źródła zimnej wody za pomocą gwintowanej złączki 34 " gaz, zakładając znajdujący się w wyposażeniu filtr A. Dobrze dokręcić wąż rękami a następnie przy

pomocy kleszczy dokręcić o 14 pełnego obrotu.

W modelach wyposażonyc h w system AQUASTOP filtr znajduje się już na gwintowanej tulei.

Zmywarkę można podłączyć również do źródła wody o temperaturze nie przekraczającej 60°C. Jeśli urządzenie zostanie podłączone do ciepłej wody, czas cyklu mycia skróci się o około 20 minut, ale zmniejszy się efektywność zmywania. Podłączenie do ciepłej wody należy wykonać w sposób identyczny jak podłączenie do wody zimnej.

Uwaga uzupełniająca dla podłączenia do sieci wodnej, dotycząca rynku niemieckiego:

Przed podłączeniem produktu do domowej sieci wodociągowej należy upewnić się, że sieć wodociągowa wyposażona jest w urządzenie zabezpieczające przed skażeniem wody pitnej spowodowanym przepływem zwrotnym (zgodnie z DIN EN 1717). Zawory wodne i/lub krany wyposażone są w te urządzenia zabezpieczające, jeśli instalacja wodna w domu została odpowiednio zaprojektowana.

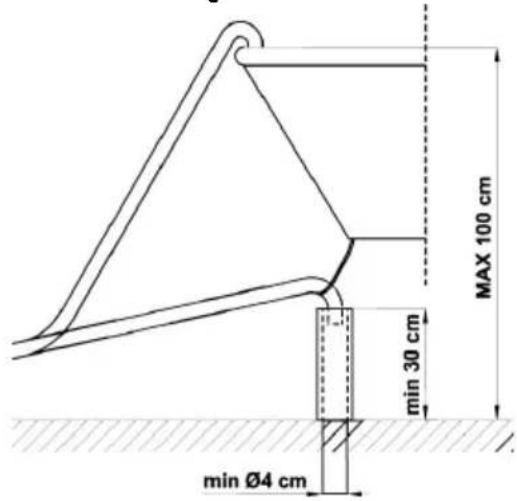

PODŁĄCZENIE WEŻA ODPROWADZAJĄCEGO WODE

Włożyć odpowiedni wąż do przewodu odpływowego o minimalnej średnicy 4 cm; alternatywnie, przymocować go do zlewozmywaka używając znajdującego się w wyposażeniu uchwytu wężowego, unikając ściskania lub nadmiernych zgięć węża. Należy się upewnić, że wąż nie odczepi się i nie spadnie. W tym celu, na uchwycie wężowyn znajduje się otwór, dzięki któremu można go przymocować z pomocą linki do ściany lub do kranu. Wolna końcówka musi być umieszczona na wysokości w od 30 do 100 cm i nie może być zanurzona w wodzie. W przypadku węż przedłużających rozmieszczonych poziomo na maksymalnej długości 3 m, umieścić wąż odpływowy na maks. wysokości 85 cm od podłoża.

MAX 100 cm min 30 cm min Ø4 cm

Stopień ochrony przed wilgocią: IPX0

2.2 Podłączenie elektryczne i ostrzeżenia

Sprawdzić, czy napięcie i częstotliwość sieci są zgodne z danymi wskazanymi na tabliczce znamionowej urządzenia, umieszczonej na wewnętrznej krawędzi drzwiczek.

Wtyczka na końcu przewodu zasilającego oraz gniazdko muszą być tego samego typu i zgodne z przepisami obowiązującymi w materii instalacji elektrycznych.

Po zamontowaniu, wtyczka musi być łatwo dostępna.

nigdy nie wyjmować wtyczki pociągając za kabel.

Po wymianie kabla zasilającego upewnić się że jego listwa mocująca jest prawidłowo przymocowana.

Unikać używania przejściówek lub boczników, ponieważ mogą powodować nagrzewanie lub zapalenie

Aby uniknąć wszelkiego ryzyka, w razie uszkodzenia kabla zasilającego, należy się zwrócić po jego wymianę wyłącznie do producenta lub Autoryzowanego Centrum Serwisowego.

Niektóre komponenty są aktywne nawet, jeżeli przycisk on/off znajduje się na pozycji wyłączenia. Przed przystąpieniem do konserwacji urządzenia wyjąć wtyczkę lub odciąć napięcie za pomocą wyłącznika instalacyjnego.

3. Opis elementów sterowania

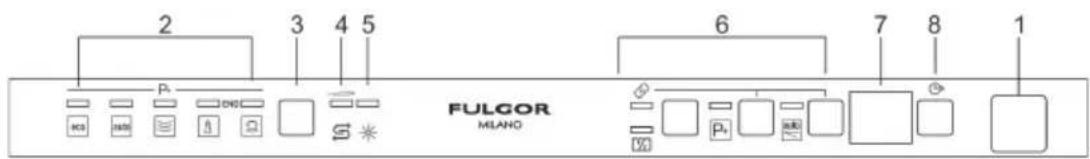

3.1 Górny panel

Wszystkie elementy sterowania zmywarki umieszczono na górnym panelu. Procedury włączania, programowania, wyłączania itp. mogą być wykonywane tylko przy otwartych drzwiach zmywarki.

1 PRZYCISK WŁĄCZENIE/WYŁĄCZENIE
KONTROLKI WYBRANEGO PROGRAMU
2 Podświetlenie tej kontrolki oznacza wybranie programu lub pojawienie się usterki (rozwiązywanie problemów).
3 PRZYCISK WYBORU PROGRAMU
4 KONTROLKA OSTRZEGAWCZA SOLI
5 KONTROLKA OSTRZEGAWCZA PŁUKANIA (niektóre modele)
6 OPCJE
7 LAMPKA KONTROLNA PROGRAMÓW DODATKOWYCH
8 WYŚWIETLACZ Z INFORMACJAMI
9 PRZYCISK OPÓŻNIONEGO STARTU ZMYWANIA

Uwaga: symbole i oznaczenia są orientacyjne i mogą się różnić w zależności od modelu lub wersji zakupionej zmywarki.

Wyświetlana informacja
Planowany czas trwania programu tak
Pozostały czas trwania programu tak
Opóźniony start 1 – 24 godzin
Komunikat błędu	Err

WYBÓR PROGRAMU ZMYWANIA I WŁĄCZANIE

Aby wybrać najodpowiedniejszy program dla zmywanych naczyń, odwołaj się do poniższej tabeli, która wyszczególnia programy odpowiednie dla poszczególnych typów naczyń i stopnia ich zabrudzenia.

Po odnalezieniu najbardziej odpowiedniego programu zmywania w tabeli:

• Naciśnij przycisk WŁĄCZENIE/WYŁĄCZENIE (1) i czekaj na podświetlenie KONTROLKI WYBRANEGO PROGRAMU (2).
• Naciskaj PRZYCISK WYBORU PROGRAMU (3) do momentu podświetlenia kontrolki odpowiedniego programu.
• Zamknij drzwi; program uruchomi się po około 2 sekundach. Podczas działania wybrana KONTROLKA będzie mrugać (informując o wykonywaniu wybranego programu).

WSKAŹNIK BIEŻĄCEGO PROGRAMU (tylko w niektórych modelach)

W trakcie programu migające światło jest rzutowane na podłogę, pod prawym rogiem drzwi. Po zakończeniu programu światło gaśnie w celu zmniejszenia zużycia energii w trybie stand-by.

NUMER I SYMBOL PROGRAMU	NACZYNIA STOŁOWE I SZTUĆCE	POSTĘP PROGRAMU	CZAS TRWANIA	ZUŻYCIE
			MINUTY (1)	WODA LITRY	MOC KWh (1)
1	Program mycia przy najniższym poziomie zużycia wody i energii, zalecany do mycia naczyń o normalnych stopniu zabrudzenia, również z zaschniętymi resztkami jedzenia.	Zmywanie w 48°C Zimne płukanie Płukanie w 41°C (2)/70°C Suszenie	265 (2) /170	9	0,64
2 AUTO	Program mycia do różnych naczyń stołowych i garnków o normalnym stopniu zabrudzenia, również z zaschniętymi resztkami jedzenia.	Jeśli jest wybrany program "AUTO", zmywarka sama rozpozna stopień zabrudzenia naczyń i automatycznie dostosuje parametry.
3 SZYBKI 60'	Program mycia szybkiego do różnych naczyń stołowych i garnków o normalnym stopniu zabrudzenia, również z zaschniętymi resztkami jedzenia. W ciągu 60 minut naczynia są myte i suszone	Zmywanie w 65°C Zimne płukanie Płukanie w 70°C Suszenie	60	12	1,40
4 HIGIENA	Program zalecany do intensywnego mycia talerzy, garnków, patelni, desek do krojenia, butelek dla niemowląt. Idealny do naczyń używanych przez dzieci lub osoby alergiczne, aby zapewnić wyższy poziom higieny.	Ciepłe zmywanie wstępne Zmywanie w 70°C 2 Zimne płukanie Płukanie w 75°C Suszenie	130	15,5	1,20
5 INTENSIVE	Program zalecany do mycia mocno zabrudzonych talerzy, garnków i patelni, również z zaschniętymi resztkami jedzenia.	Ciepłe zmywanie wstępne Zmywanie w 70°C 2 Zimne płukanie Płukanie w 70°C Suszenie	155 15,5 1,70

Automatyczne otwieranie drzwi – Dry plus

Automatyczne otwieranie drzwi jest obecne w programach oznaczonych ** w pierwszej kolumnie.

Przestrzeń niezbędna do otwarcia drzwiczek powinna być wolna. Otwarcie i zamknięcie drzwiczek nie powinno być wymuszane przed rzeczywistym zakończeniem programu mycia.

Program „HIGIENA” zwiększa temperaturę końcowego płukania, aby zagwarantować wyższy poziom higieny. Przeznaczony do intensywnego mycia talerzy, garnków, patelni, desek do krojenia, butelek dla niemowląt. Idealny do naczyń używanych przez dzieci lub alergików.

PROGRAMY DODATKOWE

(objaśnienia dotyczące działających trybów patrz odpowiednia sekcja)

NUMER I SYMBOL PROGRAMU	NACZYNIA STOŁOWE I SZTUĆCE	POSTĘP PROGRAMU	CZAS TRWANIA	ZUŻYCIE
			MINUTY (1)	WODA LITRY	MOC KWh (1)
6 SZYBKI 27'	Naczynia lekko zabrudzone, zmywane bezpośrednio po użyciu	Zmywanie w 38°C Płukanie w 50°C	27 6,7	0,70
7 PRANIE WSTĘPNE	Program zalecany do płukania naczyń w oczekiwaniu na dodatkowy cykl mycia.	Zimne zmywanie wstępne	15 3,8	0,02
	Program mycia zalecany do mycia naczyń o normalnym stopniu zabrudzenia, również z zaschniętymi resztkami jedzenia. Zapewnia maksymalne ograniczenie odczuwanego hałasu, idealnie nadaje się więc do stosowania w godzinach nocnych.	Zmywanie w 55°C Zimne płukanie Płukanie w 55°C (2)/65°C Suszenie	270 (2) /245	9,6 1,25
9 (** ) UNIWERSALNY IEC/DIN**	Program mycia do różnych naczyń stołowych i garnków o normalnym stopniu zabrudzenia, również z zaschniętymi resztkami jedzenia.	Zimne zmywanie wstępne Zmywanie w 65°C Zimne płukanie Płukanie w 55°C (2)/70°C Suszenie	150 (2) /110	12,5 1,35
10 (** ) KIELISZKI	Program mycia do kieliszków i porcelany o niewielkim stopniu zabrudzenia. Idealny, by zapewnić takim naczyniom krystaliczny połysk.	Zmywanie w 45°C 2 Zimne płukanie Płukanie w 70°C Suszenie	125 (2) /75	12,5 1,1

WAŻNE: należy przeczytać tabelę "UWAGI I ODNIESIENIA" na kolejnych stronach.

Cykl zmywania nie zostanie uruchomiony, jeśli drzwi zmywarki są otwarte lub niedomknięte.

UWAGI I ODNIESIENIA
Programu namaczania należy używaćtylkoprzy połowicznym zapełnieniu zmywarki.Opcjiniemeżnaużywać razem z programem namoczenia.FunkcjaDry plusjest aktywowana automatycznie, jeżeli wybrany program jest z nią kompatybilny.
*	Program standardowy według normyEN 60436.Jeżeli jest obecna,należy wybrać opcjęDry plus.
**	Program odniesieniaIEC/DIN.
***	Program referencyjny dla warsztatów serwisowych. Detergent:15gdo pojemnika +6gna drzwi lub tabletka. Konfiguracja: patrz zdjęcie w części „Używanie koszy”.
(1)	Pomiary wartości zużycia i czasu trwania programów zostały przeprowadzone zgodnie z normąEN 60436. Wartości te mogą ulegać zmianie w zależności od temperatury wlotowej wody i otoczenia oraz typologii i ilości naczyń.
(2)	Opcja Dry plus wybrana (domyślnie)/niewybrana

ODNIESIENIA do etykiety ENERGY LABEL (efektywność energetyczna) towarzyszącej zmywarce.

• Roczne zużycie energii jest obliczane na podstawie 280 standardowych cykli zmywania przy użyciu zimnej wody oraz trybów niskiego zużycia energii. Rzeczywiste zużycie energii zależy od tego, jak użytkowane jest urządzenie.
• Zużycie wody jest obliczone na podstawie 280 standardowych cykli zmywania. Rzeczywiste zużycie wody zależy od tego, jak użytkowane jest urządzenie.
• Informację odnoszą się do programu STANDARDEN 60436 (podanego w tabeli programów) - najbardziej efektywnego programu pod względem łącznego zużycia energii i wody. Program ten jest przeznaczony do zmywania normalnie zabrudzonych zastaw stołowych.
• Klasa efektywności suszenia określona według skali od "G" (efektywność minimalna) do "A" (efektywność maksymalna).

Informacja dla instytutów badawczych

Instytuty badawcze otrzymują wskazania dotyczące prób porównawczych (np zgodnie z normą EN60436).

W razie niedołączonego do dokumentacji arkusza papierowego dla instytutów wnioski o wskazówki należy kierować na następujący adres e-mail: [e-mail]

We wniosku należy podać model (MOD) i numer seryjny (S/N), które widnieją na tabliczce zamieszczonej na boku drzwiczek.

3.2 Programy zmywania

Przed uruchomieniem programu zmywania upewnij się, że:

Kran dopływu wody jest otwarty.
Do pojemnika dodano odpowiednią ilość detergentu.
Kosze zostały prawidłowo załadowane.
Ramiona rozpylające mogą obracać się swobodnie, bez żadnych przeszkód.
Drzwi zmywarki są dokładnie zamknięte.

Wybranie tej opcji razem z dowolnym programem mycia pozwala na włączenie szeregu programów dodatkowych. Po wybraniu danego programu nacisnąć przycisk (lampka sygnalizacyjna zaświeca się). Wyłącza się automatycznie po zakończeniu programu.

2 3 4 5 6 7 8 1 FULGOR MILANO

DRY PLUS

Dzięki automatycznemu otwarciu drzwiczek pozwala na optymalne suszenie również w przypadku płukania wodą o niskiej temperaturze, co pozwala na znaczną oszczędność energii. Po ukończeniu programu mycia drzwiczki otwierają się powoli na kilka centymetrów. Między etapem końcowego płukania a końcem programu zmywarka pozostaje w trybie bezczynności, aby umożliwiać prawidłowe wysuszenie naczyń (na wyświetlaczu widoczny jest czas pozostały do końca cyklu). Otwarcie drzwiczek na tym etapie powoduje przerwanie programu. O zakończeniu programu informuje krótki sygnał akustyczny i migające lampki sygnalizacyjne programów nr 4 i nr 5. Uruchamia się automatycznie, jeśli wybrany program jest kompatybilny z tą opcją. Można go wyłączyć przed uruchomieniem programu.

Przestrzeń niezbędna do otwarcia drzwiczek powinna być wolna. Otwarcie i zamknięcie drzwiczek nie powinno być wymuszane przed rzeczywistym zakończeniem programu mycia.

2 3 4 5 P OHO 10 FULGOR MLANO 6 7 8 1

UŁOŻENIE POŁOWY WSADU

W przypadku zmywania niewielkiej liczby naczyń pomocna jest opcja "ułożenie połowy wsadu", sterowana przyciskiem i pozwalająca na zaoszczędzenie wody i energii elektrycznej oraz skracająca czas trwania programu. Naczynia należy ułożyć w obu koszach, a pojemnik na detergent wypełnić połową ilości detergentu stosowaną w przypadku wsadu kompletnego.

"Flexi Tabs"

Specjalna opcja zmywania wielofunkcyjnymi detergentami w tabletkach, zawierającymi również sól i nabłyszczacz (3w1) lub inne składniki przeznaczone do ochrony szkła, nabłyszczacze do stali, itp. (4w1, 5w1...). Gdy wybrana została ta opcja, sól i nabłyszczacz nie będą wydzielane, mimo ich obecności w odnośnych pojemnikach. Jeżeli zbiorniki te są puste, lampki kontrolne pozostaną zapalone.

W przypadku braku tej opcji zalecane jest używanie produktów tradycyjnych (detergent sól i nabłyszczacz osobno), ponieważ produkty wielofunkcyjne przy tradycyjnych cyklach zmywania mogą powodować takie problemy, jak pozostawianie białego osadu, niezadawalające rezultaty suszenia, pozostałości na naczyniach.

W przypadku programów krótkich - z powodu zróżnicowanego rozpuszczania - pastylki mogą nie zapewnić pełnej efektywności mycia, pozostawiając ewentualnie nierozpuszczone resztki detergentu.

Detergenty w proszku są bardziej odpowiednie dla tych programów.

W celu uzyskania dokładniejszych informacji należy zapoznać się z zaleceniami podanymi na opakowaniu detergentu.

Uwaga:

Przy pustych pojemnikach soli i nabłyszczacza odnośne lampki będą się świecić również, gdy opcja "Flexi Tabs" została wybrana.

WAŻNE: gdy opcja nie już potrzebna, musi zostać wyłączona poprzez naciśnięcie odnośnego przycisku (lampka kontrolna zgaśnie)

Jeżeli twardość wody jest ustawiona na wartość wyższą niż H3 i aktywuje się opcję "Flexi Tabs", odnośna lampka kontrolna miga, sygnalizując błędne ustawienie. Produkty wielofunkcyjne nie nadają się do używania z wodą zbyt "twardą"; nie nie wyklucza to korzystania z opcji, ale rezultaty mycia mogą nie być optymalne.

Umożliwia zaprogramowanie uruchomienia zmywarki w wybranym przedziale czasowym (np. w nocy). Nacisnąć przycisk DELAY, aby uaktywnić tę opcję i wyświetlić na wyświetlaczu opóźnienie o 1 godzinę. Kolejne naciśnięcia przycisku pozwolą na wybranie danego opóźnienia, do 24 godzin. Aby anulować to ustawienie, należy nacisnąć kilkukrotnie przycisk, dopóki na wyświetlaczu nie będzie wyświetlana żadna liczba. Nie można wybrać tej opcji, jeśli program jest już uruchomiony. Po zamknięciu drzwiczek zmywarka wykona mycie wstępne, po którego zakończeniu zacznie działać ustawione „opóźnienie programu”.

ANULOWANIE BIEŻĄCEGO PROGRAMU

- Aby anulować obecnie wybrany program, otwórz drzwi i przez kilka sekund przytrzymaj wciśnięty przycisk WYBÓR PROGRAMU (3), aż kontrolki programów 4 i 5 podświetłą się jednocześnie (w okienku wyświetlone zostanie słowo “end”).

• Zamknij drzwi.
• Po około 1minucie zmywarka przejdzie do końca cyklu.

ZMIANA PROGRAMU

Aby zmienić trwający program, otwórz drzwi i wybierz nowy program. Gdy drzwi zostaną zamknięte, zmywarka automatycznie wybierze nowy program.

OSZCZĘDZAJ ENERGIĘ! ... I CHROŃ ŚRODOWISKO

• Zawsze staraj się używać całkowicie załadowanej zmywarki.
- Nie myj naczyń w bieżącej wodzie.
- Używaj programu zmywania najlepiej dostosowanego do danego typu załadowanych naczyń.
- Nie wykonuj wstępnego namoczenia.
- Jeśli to możliwe, podłącz zmywarkę do źródła gorącej wody o temperaturze do 60°C.

OSZCZĘDZAJ ZUŻYCIE DETERGENTÓW! ... I CHROŃ ŚRODOWISKO

Fosforany zawarte w detergentach do zmywarek są szkodliwe dla środowiska. W celu ograniczenia ilości detergentów oraz zużycia energii elektrycznej przestrzegaj poniższych zasad:

• Oddziel przedmioty delikatniejsze od przedmiotów, które są bardziej odporne na agresywne detergenty i wysokie temperatury.
• Nie lej detergentu bezpośrednio na naczynia.

Jeśli w trakcie mycia zostaną otwarte drzwi, program zostanie przerwany. Zapali się odpowiednia kontrolka, a sygnał dźwiękowy będzie informował o niedokończonym cyklu. Odczekaj 1minutę przed zamknięciem drzwi w celu wznowienia programu. Po zamknięciu drzwi program będzie kontynuowany od momentu jego przerwania. Tę czynność należy wykonywać tylko jeśli jest absolutnie niezbędna, gdyż może ona powodować problemy z wykonaniem programu.

KONIEC CYKLU

Pod koniec cyklu mycia zmywarka emituje krótki sygnał dźwiękowy, a kontrolki programu nr 4 i 5 zaczynają mrugać (w okienku wyświetlone zostaje słowo “end”).

Aby wyłączyć zmywarkę, otwórz drzwi i naciśnij przycisk WŁĄCZENIE/WYŁĄCZENIE (1).

2 3 4 5 6 7 8 1 FULGOR MEANO

OSZCZĘDNOŚĆ ENERGII

Po 5 minutach bezczynności (cykl zmywania zakończony lub ustawiony, ale nieuruchomiony) zmywarka przechodzi na tzw. tryb czuwania (standby), aby zmniejszyć zużycie energii.

W tym trybie sygnalizacja świetlna zmywarki (lampki kontrolne lub podświetlenie wyświetlacza - w zależności od modelu) odbywa się wolniej (1 sygnalizacja co 5 sekund).

WYJMOWANIE NACZYŃ

Po zakończeniu programu zmywania odczekaj przynajmniej 20 minut przed wyjęciem naczyń ze zmywarki, pozwalając im na ostygnięcie. Aby krople wody z górnego kosza nie spadały na naczynia w dolnym koszu zaleca się opróżnienie w pierwszej kolejności dolnego, a następnie górnego kosza.

4. Instrukcje eksploatacji

Po prawidłowym zainstalowaniu zmywarki przygotuj się do jej użycia w następujący sposób:

• Wyreguluj system zmiękczania wody.
  • Dodaj sól regenerująca.
• Dodaj środek wspomagający płukanie i detergent.

4.1 Korzystanie z systemu zmiękczania wody

Kamień wodny (wskaźnik twardości wody) może powodować białe zacieki na suchych naczyniach, które z czasem mogą stracić kolor (zblednąć). Dlatego zmywarka wyposażona jest w automatyczny system zmiękczania wody, który wykorzystuje specjalną sól regeneracyjną, zmniejszającą twardość wody.

SÓL

Korzystając z wody o średnim stopniu twardości, co 20 cykli zmywania należy napełnić zbiornik soli regeneracyjnej (sól występuje w postaci ziarnistej). Pojemnik na sól zawiera w przybliżeniu 1 kg soli ziarnistej. Zbiornik na sól znajduje się w dnie zmywarki. Aby uzupełnić zawartość soli, należy wyjąć dolny kosz, odkręcić pokrywę w kierunku odwrotnym do ruchu wskazówek zegara i przy pomocy załączonego lejka nasypać soli. Przed zamknięciem zbiornika, należy usunąć ewentualne resztki soli rozsypanej wokół otworu zbiornika.

• Przed pierwszym zmywaniem, oprócz soli, należy do zbiornika nalać około 1 litra wody.
• Po każdym uzupełnieniu soli należy upewnić się, że pokrywa jest dobrze zamknięta. Mieszanina wody i środka myjącego nie może dostać się do zbiornika soli, gdyż jest to szkodliwe dla systemu zmiękczania wody. W takim przypadku można utracić prawo do obsługi gwarancyjnej urządzenia.
• Należy używać tylko specjalnej soli do regeneracji, przeznaczonej do zmywarek domowego użytku. Jeśli używa się soli w tabletkach, nie należy napełniać zbiornika w całości.

• Nie wolno używać zwykłej soli kuchennej, gdyż zawiera ona nierozpuszczalne związki, które po pewnym czasie mogą uszkodzić system zmiękczania wody.
• Jeśli trzeba uzupełnić sól, należy to zrobić przed rozpoczęciem programu zmywania. W ten sposób woda rozpuści i zmyje z wnętrza ewentualne pozostałości słonej mieszaniny. Dłuższy kontakt słonego roztworu z powierzchnią wnętrza zmywarki może spowodować korozję – rdzę.

Uwaga: nie wolno pomylić soli i środka do zmywania. Wsypanie środka do zmywania do zbiornika przeznaczonego na sól, może spowodować uszkodzenie systemu zmiękczania wody.

REGULACJA SYSTEMU ZMIĘKCZANIA WODY

Regulację przeprowadza się za pomocą PRZYCISKU WYBORU PROGRAMÓW (3). Nacisnąć przycisk i przytrzymać go do momentu mignięcia WSKAŹNIKA REGULACJI TWARDOŚCI WODY (4). LAMPKI WYBRANEGO PROGRAMU (2) wskazują bieżące ustawienie.

Pojedyncze naciśnięcia na przycisk powodują zmianę wybranej opcji zgodnie z kolejnością wskazaną w poniższej tabeli:

Po wykonaniu regulacji lub wyświetleniu ustawionej opcji wystarczy pozostawić przycisk nienaciśnięty na kilka sekund, a zmywarka automatycznie powróci do trybu standardowego działania, wychodząc z trybu regulacji.

TABELA TWARDOŚCI WODY

TWARDOŚĆ WODY		USTAWIENIE
Skala niemiecka (°dH)	Skala francuska (°dF)
0 – 6 0 – 11		H0 Wszystkie kontrolkiwyłączone
7 – 10 12 – 18 H1 Jedna kontrolkawłączona
11 – 15 19 – 27 H2 Dwie kontrolkwłączone
16 – 21 28 – 37 H3 Trzy kontrolkwłączone
22 – 28 38 – 50 H4 Cztery kontrolkwłączone
29 - 50 51 – 90 H5 Pięć kontrolekwłączonych

Informacji dotyczących twardości dostępnej wody udzielają lokalne przedsiębiorstwa wodociągowe.

Ustawienie domyślne: H3 - 16-21°dH – 28-37°dF

4.2 Dozowniki środka do zmywania i środka do płukania

Dozowniki środka do zmywania i do płukania znajdują się na wewnętrznej stronie drzwi: dozownik środka do zmywania znajduje się po lewej stronie, dozownik środka do płukania znajduje się po stronie prawej.

Z wyjątkiem programu NAMACZANIE, przed każdym cyklem zmywania do odpowiedniego dozownika należy wsypać właściwą ilość środka myjącego. Środek do płukania należy dodać wtedy, gdy jest konieczne jego uzupełnienie.

DOZOWANIE ŚRODKA DO PŁUKANIA

Środek do płukania umożliwia szybsze suszenie naczyń i uniemożliwia osadzanie się kamienia wodnego. Podczas ostatniego cyklu płukania środek do płukania jest automatycznie dozowany z pojemnika na wewnętrznej stronie drzwi.

Aby dodać nabłyszczacz:

• Otworzyć pojemnik, naciskając i podnosząc zaczep na pokrywie.
• Włać nabłyszczacz do momentu napełnienia pojemnika.. Dodać ponownie nabłyszczacz w momencie zaświecenia się lampki sygnalizującej brak nabłyszczacza.
• Zamknąć pokrywę. Będzie słychać dźwięk zamknięcia.
• Wyczyścić ściereczką rozlany nabłyszczacz, ponieważ może on powodować powstawanie piany.

2 1 CLICK!

REGULACJA DOZOWANIA NABŁYSZCZACZA

Nacisnąć i przytrzymać przycisk WYBORU PROGRAMÓW (3). Po upływie około 15 sekund lampka sygnalizacyjna soli miga. Trzymać przycisk w pozycji przyciśniętej, dopóki miga lampka sygnalizacyjna nabłyszczacza (5), a lampki sygnalizacyjne programów (2) wskazują bieżące ustawienie. Następnie nacisnąć kilkukrotnie przycisk WYBORU PROGRAMÓW (3), aby – w oparciu o poniższą tabelę – wybrać żądaną ilość dozowania:

Po wykonaniu regulacji lub wyświetleniu ustawionej opcji wystarczy pozostawić przycisk nienaciśnięty na kilka sekund, a zmywarka automatycznie powróci do trybu standardowego działania, wychodząc z trybu regulacji.

TABELA REGULACJI NABŁYSZCZACZA

0 – brak dozowanie	b0	Wszystkie lampki zgaszone
minimum 2 ml b1		Jedna zaświecona lampka
3 ml b2		Dwie zaświecone lampki
4 ml b3		Trzy zaświecone lampki
5 ml b4		Cztery zaświecone lampki
maksymalnie 6 ml	b5	Pięć zaświeconych lampek

Ustawienie domyślne: 5 ml

• Dozowanie środka do płukania należy zwiększyć, gdy na umytych naczyniach widoczny jest biały osad lub zacieki o kulistym kształcie.
• Jeśli umyte naczynia są lepkie i występują na nich białe zacieki, ilość dozowanego środka do płukania należy zmniejszyć.

WPROWADZANIE ŚRODKA CZYSZCZĄCEGO

Aby otworzyć pokrywę dozownika środka czyszczącego, należy nacisnąć delikatnie przycisk P. Włać środek czyszczący lub włożyć tabletkę i zamknąć pokrywę, przesuwając ją aż do zablokowania.

Podczas mycia dozownik zostanie otwarty automatycznie.

Środek czyszczący należy wprowadzać (również w postaci tabletek) wyłącznie, gdy pojemnik jest suchy.

• W przypadku wybrania programu z myciem wstępnym gorącą wodą (patrz tabela programów), we wnęce G/H (zależnie od modelu) należy umieścić dodatkowy środek myjący.
• Należy używać środków do zmywania przeznaczonych tylko do zmywarek domowego użytku.
• Opakowania środka do zmywania muszą być dokładnie zamknięte i przechowywane w suchym miejscu, w przeciwnym wypadku mogą tworzyć się grudki, zmniejszające efektywność zmywania. Otwarte opakowanie detergentu należy zużyć jak najszybciej, gdyż z czasem traci on swoje właściwości myjące.
• Nie stosować płynów do ręcznego mycia naczyń, ponieważ mogłyby one niekorzystnie wpłynąć na działanie zmywarki.
• Zawsze należy dodawać środek do zmywania w odpowiedniej ilości. Przy zbyt małej ilości detergentu, naczynia będą niedokładnie umyte, większa ilość detergentu nie wpływa na zwiększenie efektywności zmywania.

Dlatego chroniąc nasze środowisko naturalne, zalecamy używanie środków do zmywania, które nie zawierają fosforanów i chloru.

Nalanie płynnego detergentu do dozownika przeznaczonego na środek do płukania, może spowodować uszkodzenie zmywarki.

4.3 Ogólne ostrzeżenia i zalecenia

Przed pierwszym użyciem zmywarki, zalecamy dokładne przeczytanie niniejszych wskazówek, dotyczących rodzaju naczyń i ich układania w koszach.

W zasadzie nie ma większych ograniczeń jeśli chodzi o naczynia nadające się do zmywania w zmywarkach, ale czasem trzeba wziąć pod uwagę ich cechy charakterystyczne.

Przed włożeniem naczyń do zmywarki należy:

• Usunąć resztki potraw np.: kości, ości itp. gdyż pozostawione na naczyniach mogłyby zapchać filtr lub uszkodzić pompę wodną.
• Namoczyć naczynia lub patelnie na dnie których pozostały przypalone resztki potraw tak, by zostały całkowicie usunięte podczas zmywania; takie naczynia zalecamy wstawić do DOLNEGO KOSZA.

Nie jest potrzebne płukanie naczyń pod bieżącą wodą przed wstawieniem ich do zmywarki; unika się w ten sposób dodatkowego zużycia wody.

Prawidłowe załadowanie naczyń do zmywarki znacząco wpływa na osiągnięte rezultaty zmywania.

OSTRZEŻENIA!

• Zawsze należy skontrolować czy naczynia w koszach ustawione są stabilnie w sposób, który nie będzie przeszkadzał w pracy ramion spryskiwacza.
• Do koszy nie należy wstawiać małych przedmiotów, gdyż podczas cyklu zmywania mogą wypaść z kosza, mogą zakłócić obrotowy ruch ramion lub zapchać pompę wodną.
• Naczynia takie jak kubki, szklanki, kieliszki należy ustawiać dnem do góry i najlepiej nachylone pod niewielkim kątem, aby w ten sposób ściekła z nich woda.
• Nie należy ustawiać naczyń jedno na drugim, gdyż obydwa mogą być niedomyte.
• Szklanek nie należy ustawiać blisko jedna obok drugiej, gdyż podczas zmywania mogą się „obijać” o siebie i w efekcie ulec rozbiciu. W najlepszym przypadku w punkcie styku szklanek mogą powstać plamy.

Zawsze proszę sprawdzić, czy producent danego naczynia zezwala na mechaniczne zmywanie.

Naczynia, których nie wolno zmywać w zmywarce:

• Naczynia drewniane: mogą ulec uszkodzeniu w wysokiej temperaturze.
• Naczynia wykonane ręcznie (rękodziło): nie wolno zmywać w zmywarkach. Wysoka temperatura i środki do zmywania mogą uszkodzić takie wyroby.
• Naczynia plastikowe: nie są odporne na temperaturę i dlatego mogą ulec odkształceniu. Naczynia plastikowe odporne na wysoką temperaturę można zmywać w zmywarce, wstawiając je do górnego kosza.
• Naczynia i przedmioty z miedzi, cynku, cyny, mosiądzu: na ich powierzchni mogą powstać plamy.

- Naczynia aluminiowe: mogą wyblaknąć.

- Przedmioty ze srebra: na ich powierzchni mogą pojawić się plamy.

- Szkło i kryształy: w zasadzie można je zmywać w zmywarce, ale niektóre rodzaje szkła po długotrwałym zmywaniu mogą ulec zmatowieniu. Do tego typu naczyń zalecany jest delikatny program zmywania.

- Naczynia ozdabiane: w zasadzie takie naczynia są odporne na zmywanie w zmywarkach, chociaż po wielokrotnym zmywaniu ich barwa może nieco wyblaknąć. Jeśli pojawią się wątpliwości co do trwałości kolorów naczyń, zalecamy, by przez miesiąc zmywać na próbę tylko kilka takich przedmiotów.

4.4 Zasady wykorzystania koszy do układania naczyń

Zmywarka umożliwia załadowanie 13 pozycji, w tym półmisków.

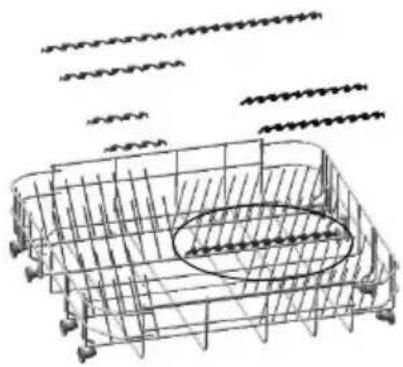

DOLNY KOSZ

Na dolny kosz z pełną siłą działa dolne ramię rozpyłające, dlatego też musi on być załadowany „mocniejszymi” przedmiotami o wyższym stopniu zabrudzenia.

Dozwolone są wszystkie typy i kombinacje ładowania, pod warunkiem, że naczynia, garnki i patelnie ułożone są zabrudzonymi powierzchniami skierowanymi w stronę strumieni wody, bijących od dołu.

Ze stałymi podporami

W celu zapewnienia największej przestrzeni wewnątrz kosza podczas ładowania dużych przedmiotów, niektóre modele wyposażono w podnoszone podpórki dla talerzy w 2 lub 4 segmentach.

Niektóre modele są wyposażone we wkładki do kosza dolnego, które przyspieszają suszenie naczyń. Wkładki znajdują się w torbie z akcesoriami; aby z nich skorzystać, wystarczy włożyć je w sposób pokazany na rysunku.

Ostrożnie załaduj płaskie talerze, talerze głębokie, naczynia deserowe i półmiski, umieszczając je pionowo. Garnki, patelnie i ich pokrywki należy ładować dnem do góry. Ładując głębokie talerze lub miski deserowe upewnij się, że pomiędzy nimi pozostaje przerwa.

Przykłady załadowania:

Zalecane jest załadowanie górnego kosza małymi lub średnimi przedmiotami, takimi jak szklanki, małe talerze, filiżanki do kawy lub herbaty, płytkie miski i lekkie przedmioty. Jeśli górny kosz używany jest w dolnej pozycji, można załadować do niego także półmiski, jeśli są nieznacznie zabrudzone.

ŁADOWANIE GÓRNEGO KOSZA

Załaduj talerze skierowane do przodu; kubki, miski itp. muszą być zawsze skierowane w dół. Lewa strona kosza może zostać załadowana dwiemawarstwami kubków i szklanek. Pośrodku ułożyć można talerze i talerzyki, umieszczone pionowo w specjalnych podpórkach.

Przykłady załadowania:

Przeznaczony jest na sztućce niezależnie od ich rodzaju, z wyjątkiem sztućców, których długość może zakłócać działanie górnego spryskiwacza. Sztućce umieszcza się w przewidzianych otworach górnych kratek, aby możliwy był optymalny przepływ wody przez nie.

Widelce i łyżki należy wkładać tak, aby uchwyt był skierowany w dół, należy jednak uważać, aby nie zranić się zębami widelców. Noże należy umieszczać w specjalnej tacce na koszu górnym lub w koszyku na sztućce (zależnie od wyposażenia; zależy to od zakupionego modelu), w przeciwnym razie należy je wkładać tak, aby uchwyty były skierowane w górę.

Chochle, łyżki drewniane i noże kuchenne można umieszczać w koszu górnym, uważając, aby ostrza noży nie wystawały poza kosz. Kratki górne można otworzyć, aby włożyć do koszyka na przykład przedmioty drobne.

Kosz na sztućce przemieszcza się poprzecznie i może zostać umieszczony w jakimkolwiek punkcie, umożliwiając optymalne wykorzystanie miejsca w koszu dolnym.

Kosz jest przeznaczony na sztućce umieszczane w odpowiednich pojemnikach i długie przybory kuchenne umieszczane wzdłużnie poziomo oraz małe przedmioty.

Wysuwanie “szufladowe” ułatwia załadunek kosza, przy czym możliwe jest jego kompletne wyjęcie z prowadnic, zdejmując elementy blokujące (zgodnie z rysunkiem).

Należy bardzo uważać na ponowne umieszczenie elementów blokujących, aby zapobiec przypadkowemu wysunięciu się kosza z prowadnic.

13 pozycji standardowych KOSZ GÓRNY NA SZTUČCE

Jeżeli wkładki dolnego koszyka są odchylane, zaleca się Ich opuszczenie dla ułatwienia załadunku.

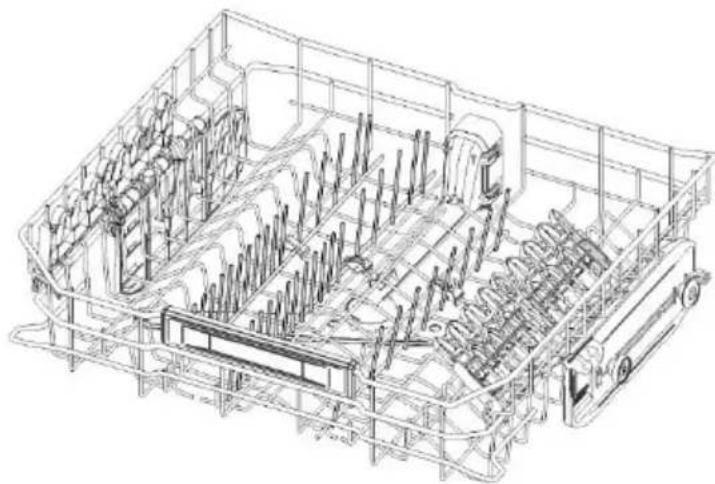

WYPOSAŻENIE GÓRNEGO KOSZA

(w zależności od modelu)

Podpórki składane

Można je zablokować w pozycji pionowej, oparte o dno kosza, jeśli są nieużywane, lub ustawić w pozycji pośredniej, w zależności od potrzeb. Pojedyncza podpórka po prawej stronie jest idealna jako podparcie dla kieliszków z długą nóżką.

Na kubki, filiżanki i przedmioty długie. Końcówki służą do podtrzymywania kieliszków z długą nożką.

W przypadku ich nieużywania można je podnieść (aż do zablokowania) do pozycji pionowej.

Wysokość górnego kosza można regulować tak, aby duże naczynia oraz patelnie mogły być kładzione w koszu dolnym.

Obie strony kosza muszą zawsze być ustawione na tej samej wyoskości.

• Podnieś kosz do pierwszego lub drugiego uchwytu (w zależności od wymaganej wysokości), chwytając za jego górną krawędź (1).
• Aby opuścić kosz, najpierw odblokuj go za pomocą dźwigni odblokowującej (2).

Regulacja jest także możliwa przy załadowanym koszu, lecz w tym wypadku przy opuszczaniu kosz należy trzymać mocno jedną ręką, aby uniknąć uderzania naczyń.

5. Czyszczenie i konserwacja

Przed przystąpieniem do pracy należy odłączyć urządzenie od sieci elektrycznej lub wyłączyć odłącznik.

5.1 Ogólne ostrzeżenia i zalecenia

Unikaj używania kwasowych lub żracych detergentów.

Regularnie czyść zewnętrzne powierzchnie i okładzinę drzwi zmywarki, używając do tego celu miękkiego materiału, zwilżonego wodą lub zwykłym detergentem, odpowiednim do pomalowanych powierzchni. Czyść uszczelki drzwi wilgotną gąbką. Zalecane jest okresowe (raz lub dwa razy do roku) czyszczenie zbiornika i uszczelek ściereczką i wodą w celu usunięcia wszelkich osadów.

Filtr poboru wody A, umieszczony przy wylocie kranu poboru wody, wymaga okresowego czyszczenia.

Po zakręceniu kranu poboru wody odkręć końcówkę węża poboru wody, usuń filtr A i delikatnie wyczyść go pod bieżąca wodą. Ponownie zamontuj filtr A na miejscu i dokładnie przykręć wąż poboru wody.

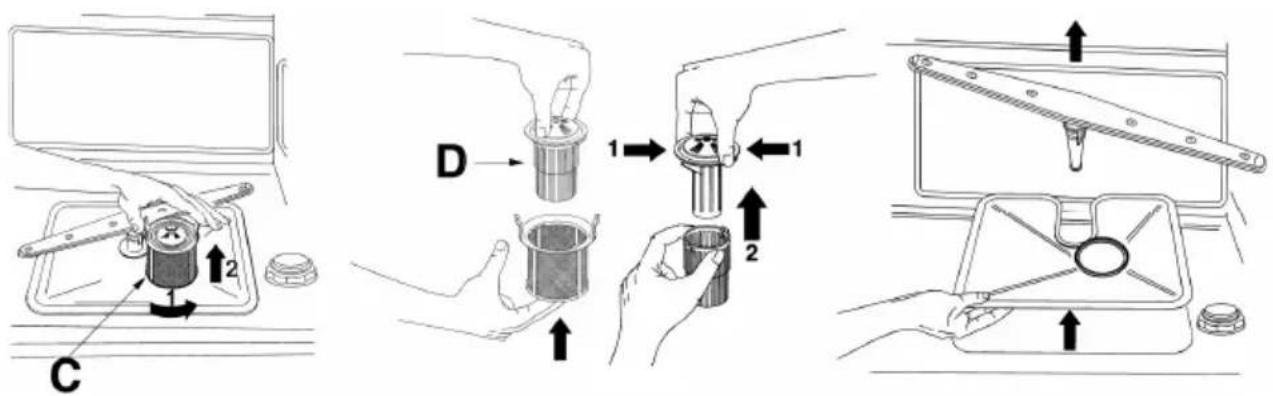

CZYSZCZENIE RAMION ROZPYLAJĄCYCH

Ramiona rozpylające można łatwo zdejmować w celu okresowego czyszczenia dysz i zapobiegania zatykaniu. Umyj je pod bieżąca wodą i starannie ponownie założ na miejsce, sprawdzając, czy ich ruch obrotowy nie został w jakikolwiek sposób utrudniony.

• Aby usunąć górne ramię rozpylające, odkręć pierścień blokujący R.
• Aby usunąć dolne ramię rozpylające po prostu unieś je do góry, ciągnąc za środkową część.

• Zaleca się okresowe sprawdzanie środkowego filtra C i czyszczenie w razie konieczności. Aby zdjąć filtr, chwyć skrzydełka, przekręć je przeciwnie do ruchu wskazówek zegara i unieś do góry.
• Popchnij środkowy filtr D od dołu, aby zdjąć go z mikro-filtra.
• Oddziel dwie części składowe plastikowego filtra, naciskając na korpus filtra w miejscu wskazanym przez strzałki.
• Zdejmij środek filtra, unosząc go w góre.

OGÓLNE OSTRZEŻENIA I ZALECENIA DOTYCZĄCE PRAWIDŁOWEJ KONSERWACJI:

• Filtry należy czyścić pod bieżąca wodą za pomocą sztywnej szczotki.
• Bardzo ważne jest dokładne czyszczenie filtrów, zgodnie z powyższymi instrukcjami. Zmywarka nie może funkcjonować z zatkanymi filtrami.
  • Starannie założ filtry na miejsce, w celu ochrony pompy myjącej.

PRZY DŁUGICH OKRESACH BEZ UŻYTKOWANIA:

• Uruchom program namoczenia dwa razy pod rząd.
• Odłącz przewód zasilający z gniazdka.
• Pozostaw nieznacznie uchylone drzwi w celu zapobieżenia tworzeniu się nieprzyjemnych zapachów wewnątrz zbiornika myjącego.
• Napełnij zbiornik środka wspomagającego płukanie.
  • Zakręć kran poboru wody.

PRZED URUCHOMIENIEM ZMYWARKI PO DŁUGOTRWAŁEJ PRZERWIE:

• Sprawdź, czy w rurze wodnej nie ma osadów lub rdzy. Jeśli są, pozwól na kilkuminutowy przepływ wody z kranu.
• Podłącz przewód zasilający z powrotem do gniazdka.
• Ponownie podłącz wąż poboru wody i odkręć kran.

ROZWIĄZYWANIE MNIEJSZYCH PROBLEMÓW

W niektórych przypadkach można zaradzić mniejszym problemom, postępując zgodnie z poniższymi instrukcjami.

Jeśli program się nie uruchamia, sprawdź czy:

• zmywarka jest podłączona do źródła zasilania,
• nie ma przerwy w dostawie prądu,
• kran dopływu wody jest otwarty,
• drzwi zmywarki są dokładnie zamknięte.

Jeśli wewnątrz zmywarki pozostaje woda, sprawdź czy:

• wąż odprowadzający nie jest skręcony,
• syfon odprowadzający nie jest zatkany,
  • filtry zmywarki nie są zatkane.

Jeśli naczynia nie są poprawnie zmywane, sprawdź czy:

• dodano odpowiednią ilość detergentu,
• pojemnik na sól regenerująca nie jest pusty,
• naczynia są prawidłowo ułożone,
• wybrany program jest odpowiedni do typu naczyń i stopnia ich zabrudzenia,
• wszystkie filtry są czyste i prawidłowo umieszczone,
• dysze ramion rozpylających nie są zatkane,
• jakiś obiekt nie blokuje obrotów ramion rozpylających.

Jeśli naczynia nie schną lub pozostają matowe, sprawdź czy:

• pojemnik na środek wspomagający płukanie nie jest pusty,
• pojemnik na środek wspomagający płukanie ustawiony jest prawidłowo,
• użyto detergentu dobrej jakości, który nie utracił skuteczności (np. z powodu nieprawidłowego przechowywania w otwartym pudełku).

Jeśli na naczyniach widać zacieki, plamy itp., sprawdź czy:

- pojemnik na środek wspomagający płukanie nie jest ustawiony za wysoko.

Jeśli w zbiorniku widać ślady rdzy:

• Zbiornik wykonany jest ze stali i dlatego wszelkie ślady rdzy pochodzą z elementów zewnętrznych (np. rdza z rur wodociągowych, garnków, sztućców itp.). Na rynku dostępne są produkty umożliwiające usunięcie takich zabrudzeń.
• Sprawdź, czy używana jest prawidłowa ilość detergentu. Niektóre detergenty mogą mieć bardziej korozyjne działanie, niż pozostałe.
• Sprawdź, czy pokrywka pojemnika na sól jest szczelnie zamknięta i ustawienie zmiękczania wody jest prawidłowe.

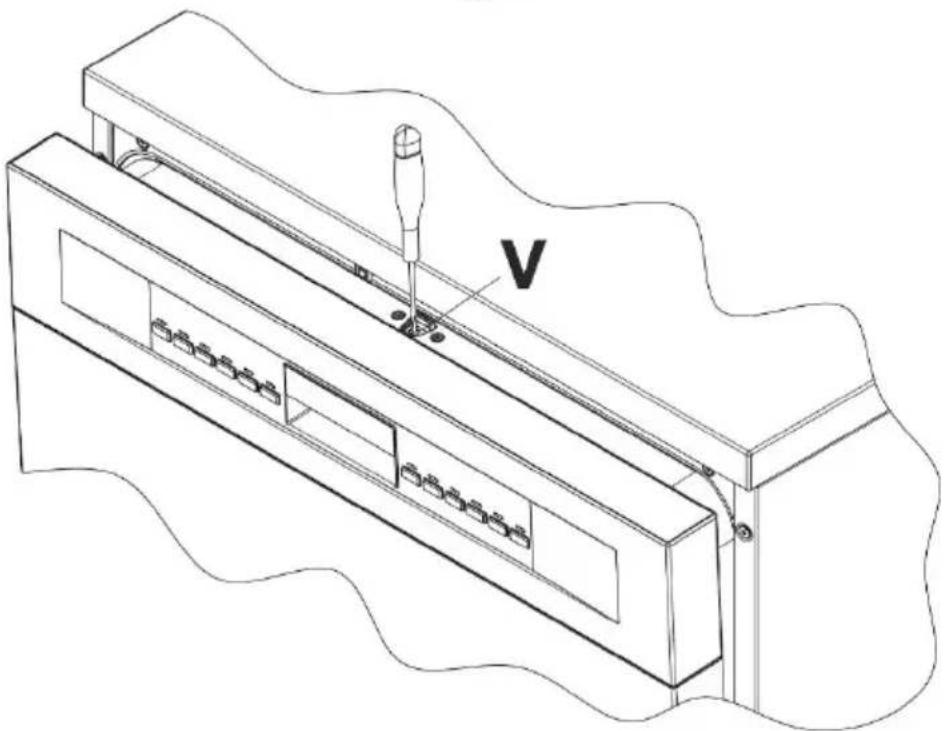

Jeśli drzwiczki nie zamykają się:

1 – sprawdzić pozycję zęba zamka (D) 2 – w razie potrzeby podnieść go za pomocą plastikowej śruby (V) na wysokości zęba.
3 – sprawdzić również stan zapadki zamka (G); jeśli nie zadziałała (punkt odniesienia N), drzwiczki otwierają się i zamykają prawidłowo; jeśli zadziałała (punkt odniesienia S), należy zamknąć drzwiczki z użyciem siły, aby zostały ponownie uzbrojone; otworzyć i zamknąć drzwiczki.

X D min. X

Jeśli pomimo wykonania powyższych instrukcji problem występuje nadal, kontaktuj się z najbliższym punktem serwisowym.

OSTRZEŻENIE: Wszelkie działania na urządzeniu, podejmowane przez osoby nieuprawnione, wykraczają poza zakres gwarancji i ich koszta ponosi użytkownik.

6. Rozwiązywanie problemów

Zmywarka może sygnalizować wystąpienie awarii technicznej poprzez jednoczesne zapalenie się poszczególnych kontrolek (patrz opis oznaczeń poniżej); w przypadku awarii na wyświetlaczu pojawia się także litera „E”.

	USTERKA	OPIS
E1		Awaria AquastopAktywacja systemu zapobiegania zalaniu (tylko niektóre modele). System jest wyzwalany jest w momencie przecieku. Skontaktuj się z serwisem.
E2		Poziom bezpieczeństwaWyzwolony został system ograniczania poziomu wody wewnątrz zmywarki. Przerwij program i wyłącz zmywarkę. Ponownie włącz i zaprogramuj zmywarkę, następnie uruchom cykl mycia. Jeśli problem powtarza się, skontaktuj się z serwisem.
E3		Usterka podgrzewania wodyWoda nie jest podgrzewana lub nieprawidłowe parametry podgrzewania. Powtórz program zmywania. Jeśli problem powtarza się, skontaktuj się z serwisem.
E4		Usterka monitorowania temperatury wodyPrzerwij program i wyłącz zmywarkę. Ponownie włącz i zaprogramuj zmywarkę, następnie uruchom cykl mycia. Jeśli problem powtarza się, skontaktuj się z serwisem.
E5		Usterka poboru wodyUrządzenie nie pobiera wody lub pobiera nieprawidłowo. Sprawdź, czy woda podłączona jest prawidłowo, czy kran poboru wody jest otwarty i czy filtr nie jest zatkany. Jeśli problem powtarza się, skontaktuj się z serwisem.
E6		Usterka wypompowywania wodyUrządzenie nie wypompowuje wody lub wypompowuje nieprawidłowo. Sprawdź, czy wąż odprowadzania nie jest skręcony, pęknięty lub czy syfon i filtr nie są zatkane. Jeśli problem powtarza się, skontaktuj się z serwisem.

USTERKA OPIS

E7

Usterka regulatora przepływu turbiny

(niektóre modele)

Urządzenie nie jest w stanie dokładnie zmierzyć ilości pobranej wody. Przerwij program i wyłącz zmywarkę. Ponownie włącz i zaprogramuj zmywarkę, następnie uruchom cykl mycia. Jeśli problem powtarza się, skontaktuj się z serwisem.

E8

Usterka alternatywnego systemu zmywania

Przerwij program i wyłącz zmywarkę. Ponownie włącz i zaprogramuj zmywarkę, następnie uruchom cykl mycia. Jeśli problem powtarza się, skontaktuj się z serwisem.

E9

Usterka systemu poboru wody

Skontaktuj się z serwisem.

E11

Silnik urządzenia nie działa

Kontrolka wyłączona

Kontrolka włączona

Kontrolka mruga

W przypadku alarmu urządzenie przerywa trwający program i sygnalizuje usterkę.

• Alarmy E1, E2, E3, E4, E8 i E9 powodują natychmiastowe przerwanie bieżącego programu.
• Alarmy E5 i E6 przerywają działający program; po usunięciu przyczyny powracają do programu.
• Alarm E7 ujawnia się pod koniec cyklu, który jednak zostaje zakończony bez przerwania, gdyż usterka nie wpływa na działanie zmywarki.
  • E11: Skontaktuj się z serwisem.

Konieczne jest wyzerowanie alarmu:

- Otwórz i zamknij drzwi lub wyłącz i włącz urządzenie. W tym momencie możliwe jest ponowne zaprogramowanie zmywarki.

Jeśli problemy będą się powtarzać, należy wezwać serwis.

FULGOR

MILANO

SINCE 1949
