| Tipo de producto | Lavavajillas integrable |
| Marca | Fulgor Milano |
| Modelo | FDW 82103 |
| Capacidad | 13 cubiertos estándar |
| Número de programas | 10 programas de lavado (Remojo, Cristales, Eco, Auto, Higiene, Rápido, Delicado Rápido, Eco Rápido, 2 programas adicionales, Intenso y Rápido) |
| Programa estándar | Programa Eco conforme a EN 50242 |
| Opciones | Enersave, Media carga, 3/1 (detergentes multiuso), Inicio diferido (1-24h) |
| Visualización | LEDs indicadores de programa, opciones y alarmas, pantalla numérica (duración, tiempo restante, inicio diferido) |
| Descalcificador de agua | Ajustable de H0 a H5, capacidad del depósito de sal ~1,7 kg |
| Dosificador de abrillantador | Ajustable b0 a b5 (0 a 6 ml) |
| Dosificador de detergente | Con compartimento para prelavado |
| Cestos | Cesto inferior con soportes abatibles (algunos modelos), cesto superior ajustable en altura (2 o 3 posiciones), cajón para cubiertos (algunos modelos) |
| Brazos de lavado | Superior e inferior desmontables |
| Sistema de filtración | Microfiltro central y filtro central desmontables |
| Seguridad | Sistema antidesbordamiento (Acquastop), bloqueo de puerta, parada automática en caso de error |
| Indicador de programa en curso | Luz proyectada al suelo (según modelo) |
| Gestión de energía | Stand-by después de 5 minutos de inactividad |
| Limpieza y mantenimiento | Limpieza regular de filtros, brazos de lavado, juntas de puerta y filtro de entrada de agua |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz (típico para lavavajillas) |
| Conexión de agua | Agua fría o caliente (hasta 60°C), presión de agua 0.04-1.0 MPa |
| Información general | Manual disponible en varios idiomas (FR, DE, EN, ES, IT, PL, PT, RU) |
Preguntas frecuentes - FDW 82103 Fulgor Milano
Preguntas de los usuarios sobre FDW 82103 Fulgor Milano
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lavavajillas en formato PDF gratis! Encuentra tus instrucciones FDW 82103 - Fulgor Milano y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FDW 82103 de la marca Fulgor Milano.
MANUAL DE USUARIO FDW 82103 Fulgor Milano

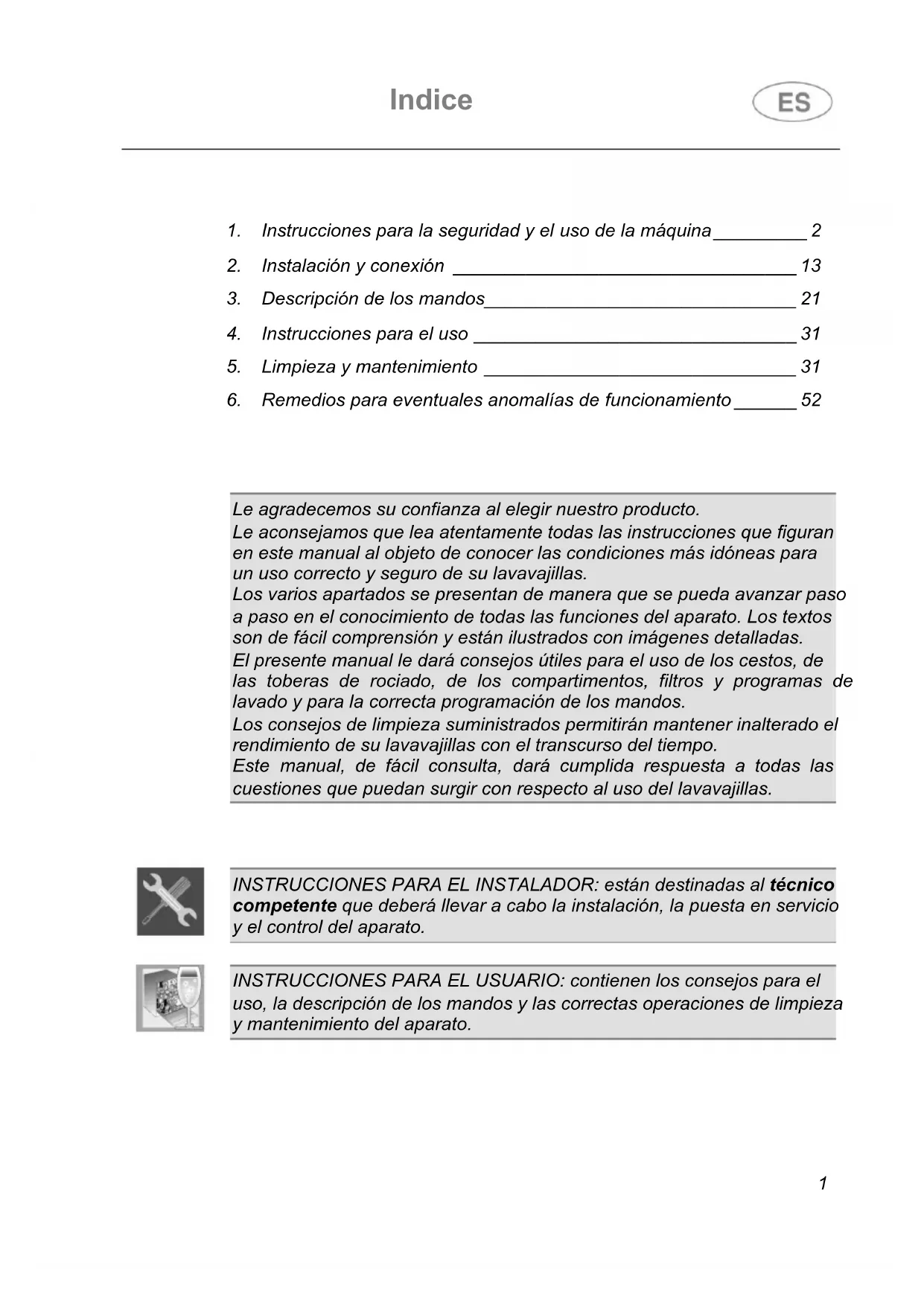

ES INSTRUCCIONES DE INSTALACIÓN Y USO
- Instrucciones para la seguridad y el uso de la máquina ____ 2
- Instalación y conexión ____ 13
- Descripción de los mandos 21
- Instrucciones para el uso ____ 31
- Limpieza y mantenimiento ____ 31
- Remedios para eventuales anomalías de funcionamiento ____ 52
Le agradecemos su confianza al elegir nuestro producto.
Le aconsejamos que lea atentamente todas las instrucciones que figuran en este manual al objeto de conocer las condiciones más idóneas para un uso correcto y seguro de su lavavajillas.
Los varios apartados se presentan de manera que se pueda avanzar paso a paso en el conocimiento de todas las funciones del aparato. Los textos son de fácil comprensión y están ilustrados con imágenes detalladas.
El presente manual le dará consejos útiles para el uso de los cestos, de las toberas de rociado, de los compartimentos, filtros y programas de lavado y para la correcta programación de los mandos.
Los consejos de limpieza suministrados permitirán mantener inalterado el rendimiento de su lavavajillas con el transcurso del tiempo.
Este manual, de fácil consulta, dará cumplida respuesta a todas las cuestiones que puedan surgir con respecto al uso del lavavajillas.
INSTRUCCIONES PARA EL INSTALADOR: están destinadas al técnico competente que deberá llevar a cabo la instalación, la puesta en servicio y el control del aparato.
INSTRUCCIONES PARA EL USUARIO: contienen los consejos para el uso, la descripción de los mandos y las correctas operaciones de limpieza y mantenimiento del aparato.
TRADUCCIÓN DEL MANUAL ORIGINAL
1. Instrucciones para la seguridad y el uso de la máquina
Este manual forma parte de una parte integrante del aparato; debe ser mantenido siempre en buenas condiciones junto al lavavajillas para futuras consultas.
Antes de usar el aparato, leer cuidadosamente todas las instrucciones contenidas en este manual. Ellas contienen información importante para la instalación, el uso y mantenimiento del aparato. En el caso de venta o transferencia, asegurarse que el manual siempre acompañe el aparato.
Este aparato está hecho para uso bajo techo en un ambiente de hogar y símiles como cocinas o tiendas, officinas y otros lugares de trabajo como instituciones, y por lo tanto el uso por huéspedes en hoteles, hostales, bed and breakfast y otros establecimientos residenciales.
Este aparato está diseñado para ser usado solo en locales estacionarios.
¡No use aparatos que han sido dañados durante el transporte! En caso de duda, consulte a su proveedor.
El aparato debe ser instalado y conectado de acuerdo con las instrucciones proveídas por el fabricante. La instalación debe ser realizada por un técnico calificado en concordancia con las regulaciones vigentes.
No deje el material de embalaje de desecho sin supervisión en el ambiente doméstico.
No permita que los niños jueguen con los materiales de embalaje. Separar los materiales que compone nel paquete y llevarlos al centro de recolección selectiva de residuos más cercanos.
La ficha de identificación con las características técnicas, número de serial y marcas está colocado visiblemente en el borde interno de la puerta. La ficha de identificación nunca deberá ser removida.
El aparato debe poseer una conexión de tierra según las normas vigentes de seguridad eléctrica. el fabricante rechaza cualquier responsabilidad por daño a personas o propiedad provocados por la falta de conexión o por la conexión defectuosa de la línea de tierra.
Durante la instalación, el aparato debe esta desconectado de la red.
No instalar el aparato en un lugar sujeto a congelación.
No instale el aparato cerca de equipos con alta irradiación de temperatura (Ej. estufas, chimeneas, etc.) porque pueden causar daños.
Si el aparato es instalado en un compartimiento que está encima o debajo de otro equipo (ej. estufas, hornos, etc.) leer cuidadosamente las instrucciones de manufactura del equipo. si las instrucciones del equipo no contienen ninguna información, contactar el fabricante del equipo para asegurarse que el aparato pueda ser instalado encima o debajo de éste.
Empotrar el aparato debajo de una hornilla está absolutamente prohibido. instalar una hornilla encima de un aparato no empotrado está absolutamente prohibido.
Para asegurar estabilidad, instalar el aparato solo bajo una encimera continua, fijar cuidadosamente a los gabinetes adyacentes. si el aparato es instalado en un gabi nete ALTO AMBOS, el aparato y el gabinete, deben se fijados adecuadamente.
si el aparato no está empotrado y por lo tanto accesible por un costado, el área de la bisagra de la puerta debe estar cubierta por razones de seguridad (peligro de lesión). las opciones para cubrirla están disponibles como un accesorio por distribuidores especialistas o servicio de asistencia post-venta.
Asegurarse que el voltaje y la frecuencia de la red eléctrica coincidan con los valores en la ficha de identificación del aparato.
El enchufe al final del cable de alimentación y la toma de corriente correspondiente deben ser del mismo tipo y cumplir con la regulación vigente.
No usar adaptadores o derivadores para así evitar la posibilidad de sobrecalentamiento c quema.
El enchufe del aparato debe permanecer accesible después de la instalación.
NUnca desconectar el enchufe tirando del cable de alimentación.
Si el aparato está provisto solo de cable de alimentación (sin enchufe), un interruptor que permita una desconexión total con categoría de protección contra sobretensión de grado III deberá ser instalado en un lugar de fácil acceso en la línea de alimentación.
El aparato debe ser conectado a la toma de agua con mangueras nuevas; mangueras viejas nunca deberán ser usadas.
Inmediatamente después de instalar el lavavajillas, realizar un pequeño test del aparato. Si el lavavajillas no opera correctamente, desconectarlo de la alimentación eléctrica y llamar al centro de asistencia técnica más cercano.
No intentar reparar el aparato.
Este lavavajillas debe ser usado por adultos. El uso del aparato por parte de niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y/o conocimiento está solo permitido bajo la supervisión de una persona responsable por su seguridad.
No permitir que los niños jueguen con el aparato.
Algunos detergentes son fuertemente alcalinos. Evítese todo contacto con la piel ojos los detergentes pueden ser extremadamente dañinos si son ingeridos. Ellos contienen sustancias capaces de causar daño permanente en la boca y en la garganta, e incluso causar sofocación. Leer
cuidadosamente las intrucciones de seguridad en el empaque de estos productos.
Mantener los niños alejados del lavavajillas cuando la puerta esté abierta. Siempre verificar que el recipiente del detergente esté vacío al terminar el ciclo de lavado.
No tomar residuos de agua presentes en la vajilla o en el aparato al final del programa de lavado.
No introducir solventes como alcohol o trementina en el aparato, éstos pueden causar una explosión.
No introduzca vajillas que presenten residuos de ceniza, cera o pintura.
Nunca deje la puerta del lavavajillas abierta alguien podría tropezar con ella.
Apoyarse o sentarse en la puerta del lavavajillas cuanto está abierta puede causa que el aparato se velque.
Cuchillos y otros utensilios de cocina con puntas cortantes deben ser colocados en el cesto con la punta hacia abajo, o en posición horizontal encima del cesto prestar atención en no cortarse y asegurarse que no sobresalgan con respecto al cesto.
El lavavajillas cumple con todos los requerimientos previstos por las normas vigentes de seguridad y equipos eléctricos. Eventuales controles técnicos deberán ser realizados exclusivamente por técnicos autorizados y capacitados: reparaciones realizadas por personal no autorizado invalidará la garantía, así como como causar un peligro potencial para el usuario.
En el caso de una falla desconectar el lavavajillas de la alimentación eléctrica y cerrar la toma de agua.
En el caso de daño del cable de alimentación, solicitar el reemplazo solo al fabricante o a un centro de asistencia técnica autorizado.
E
Algunos de los componentes están encendidos incluso cuando el botón de encendido (on/off) está en la posición de apagado (off).
Antes de realizar cualquier trabajo de mantenimiento en el aparato, desconectar el enchufe o apagar el interruptor de pared.
Limpieza y mantenimiento regular del aparato realizado por niños solo está permitido bajo la supervisión de una persona responsable por su seguridad.
No usar hidrolavadoras de vaporpara limpiar el lavavajillas.
Modelos provistos de “aguastop”.
“Aguastop” es un dispositivo que previene eventuales inundaciones en el caso de una pérdida de agua. Cuando el “aguastop” se active, llamar a un técnico calificado para identificar y reparar la falla.
Dentro de la manguera de alimentación de agua del “aguastop” hay partes eléctricas.
No corte la manguera y no permita que el "aguastop" caiga en el agua.
En el caso de un daño a la manguera de alimentación de agua del “aguastop”, desconectar el aparato de la alimentación eléctrica y de la toma de agua.
Atención: el dispositivo funciona solamente si el lavavajillas está conectado a la red eléctrica.
Declaración de conformidad
El aparato cumple con los requisitos fundamentales de las siguientes directivas europeas:
• 2009/125/CE
• 2011/65/UE
• 2014/35/UE
- IEC/EN 62471, grupo de riesgo 1, para los modelos con iluminación interna.
- IEC/EN 61770
Eliminación
El aparato no debe eliminarse junto a los demás residuos (directivas 2012/19/CE).
Este aparato no contiene una cantidad de sustancias que pueda considerarse peligrosa para la salud y el medioambiente, de acuerdo con las directivas europeas actuales:
Para la eliminación:
- Corte el cable de alimentación eléctrica;
- inutilice la cerradura.
El fabricante no se asume ninguna responsabilidad por daños a personas o a propiedades provocados por el incumplimiento de las precauciones antes mencionadas, por la violación de incluso un componente del aparato, o por el uso de repuestos no originales.
INFORMACIÓN TÉCINA
| CARACTERÍSTICAS TÉCNICAS | |
| Ancho | 597 ÷ 599 mm |
| Espesor medido al ras exterior del panel de mandos | 550 mm |
| Altura | de 820 mm a 890 mm |
| Capacidad | 13 Cubiertos estándar |
| Presión del agua de alimentación | min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar) |
| Ancho | Véase ficha de características |
Información general
- Las siguientes piezas de recambio estarán disponibles durante 7 años una vez finalizada la producción del modelo: bomba de lavado y de descarga; resistencias de calentamiento; conductos, incluidos los flexibles, las válvulas, los filtros y los dispositivos de acquastop; partes estructurales e internas relativas a la puerta (por separado o combinadas); tarjetas de circuito impreso; pantallas electrónicas; interruptores de presión, termostatos y sensores; softwares y firmwares, incluido el software para el reinicio.
- Las siguientes piezas de recambio estarán disponibles durante 10 años una vez finalizada la producción del modelo: bisagra y junta de estanqueidad de la puerta; otras juntas; brazos de
lavado; grupo filtrante; cestos, guías de deslizamiento y accesorios.
- Algunas piezas de recambio están disponibles solamente para los reparadores autorizados.
- No todas las piezas de recambio hacen referencia a todos los modelos.
- La base de datos EPREL de la UE proporciona información acerca de las prestaciones del lavavajillas. La base de datos se puede consultar directamente gracias al código QR que se encuentra en la etiqueta energética del lavavajillas, o bien utilizando la conexión
https://eprel.ec.europa.eu. En este caso, se deberá introducir el nombre del modelo que se encuentra en la etiqueta de las características, colocada en el lateral de la puerta.
Para información más detallada acerca de la etiqueta energética: www.theenergylabel.eu.
2. Instalación y conexión
Remover los retenedores de los cestos de poliestireno. Colocar el aparato en el lugar deseado para su instalación. La parte posterior o los lados del lavavajillas deben ser colocados contra las paredes o muebles. Si el lavavajillas debe ser instalado cerca de una fuente de calor, colocar el panel aislante especial para prevenir sobrecalentamiento y funcionamientos anómalos del aparato. Para asegurar estabilidad, instalar solo lavavajillas panelables o integrados solo bajo encimeras continuas, y atornillarlos a muebles adyacentes. Para facilitar el proceso de instalación, las mangueras de alimentación y las de drenaje pueden ser orientadas en cualquier dirección; asegurarse que esas mangueras no estén retorcidas, aplastadas o muy tiradas. Una vez que las mangueras hayan sido colocadas en la dirección deseada, asegurarse que la virola de fijación quede correctamente ajustada.
Para el paso de las mangueras y del cable de alimentación, se requiere un agujero de mínimo 8 cm de diámetro. Antes de colocar el lavavajillas en su posición final, abrir el grifo de agua y verificar que no hayan pérdidas ni en la conexión al grifo, ni en la conexión al lavavajillas, ni en la manguera.
Nivele el aparato al suelo sirviéndose de lo pies ajustables correspondientes. Esta operación es indispensable para asegurar el correcto funcionamiento del lavavajillas.
Algunos modelos cuentan con un solo pie posterior, que se puede regular con un tornillo situado en la parte inferior de la zona delantera del aparato.
Empotrar un lavavajillas bajo una hornilla está absolutamente prohibido.
Tampoco está permitido instalar lavavajillas en contacto directo con aparatos diferentes de los electrodomésticos tradicionales de cocina (ej. chimeneas, estufas, etc.).
Cuando se instale un lavavajillas en un lugar adyacente a uno u otros electrodomésticos, es necesario cumplir con todas las recomendaciones indicadas por el fabricante del aparato (distancias mínimas, procedimientos de instalación, etc.).
Sólo para modelos de instalación libre:
- Está absolutamente prohibido instalar una estufa sobre el lavavajillas de instalación libre.
- Para empotrar el lavavajillas es necesario adquirir el respectivo kit, dirigiéndose para ello a un revendedor autorizado o al Servicio de Asistencia post-venta.
- La tapa superior de los lavavajillas de libr instalación se puede desmontar para integrarlos debajo de una encimera de cocina.
Esta operación solo debe ser realizada por técnicos autorizados.
2.1 Conexión a la red de distribución del agua
Prevenga eventuales riesgos de obstrucción o averías: si la tubería del agua fuese nueva o quedara inutilizada por mucho tiempo, antes de conectar el aparato a la red de distribución del agua, controle que el agua salga bien limpia y sin impurezas para evita que se verifiquen desperfectos en el aparato.
Para la conexión del lavavajillas a la red de distribución del agua sírvase exclusivamente de mangueras nuevas; nunca utilice mangueras viejas o usadas.
CONEXIÓN A LA TOMA DE AGUA
Conectar la manguera de alimentación a la toma de agua fría con un casquillo roscado de 34 " gas, insertando el filtro A suministrado con el lavavajillas. Asegurarse de atornillar firmemente la manguera en su lugar usando las manos y luego completar el ajuste con un alicate dando 14 de vuelta.
En los lavavajillas provistos de "AGUASTOP", los filtros están ya insertados en el casquillo roscado.
El lavavajillas puede también ser conectado a u toma de agua caliente que no exceda 60°C Suministrando agua caliente al lavavajillas s reduce el tiempo de lavado de unos 20 minutos pero también reduce ligeramente su efectividad Realizar la conexión a la toma de agua caliente doméstica utilizando el mismo procedimiento descrito para la toma de agua fría
Nota adicional para la conexión de agua, relativa al mercado alemán:
Asegúrese, antes de conectar el producto al suministro de agua de la vivienda, de que esta cuente con un dispositivo de seguridad contra la contaminación del agua potable por reflujo (según DIN EN 1717). Las válvulas y/o grifos de agua disponen de estos dispositivos de seguridad si la instalación hidráulica de la vivienda se ha realizado correctamente.
CONEXIÓN AL DESAGÜE
Insertar la manguera de desagüe en un tubo de desagüe que tenga un diámetro de por lo menos 4 cm, o como alternativa, colocarlo dentro del lavadero usando el soporte de plástico suministrado, teniendo cuidado de no aplastar o doblar excesivamente la manguera.
Clase de protección contra humedad: IPX0
2.2 Conexión eléctrica y precauciones
verificar que el voltaje y la frecuencia de la red eléctrica coincidan con los valores indicados en la ficha de identificación del aparato colocada en el borde interno de la puerta.
el enchufe al final del cable de alimentación y la toma de corriente correspondiente deben ser del mismo tipo y cumplir con la regulación vigente.
El enchufe debe ser accesible después de la instalación.
Nunca desconectar el enchufe tirando de cable de alimentación.
después de cambiar el cable de alimentación, ASEGURARSE QUE la abrazadera de anclaje del cable esté asegurada correctamente en su lugar.
No use adaptadores o derivadores para así evitar la posibilidad de sobrecalentamiento o quema.
En el caso de daño del cable de alimentación, solicitar el remplazo solo al fabricante o a un Centro de Asistencia Técnica Autorizado para así evitar cualquier riesgo.
Algunos componentes están encendidos incluso cuando el botón de encendido (ON/OFF) está en la posición de apagado (OFF). Antes de realizar cualquier trabajo de mantenimiento en el aparato, desconectar el enchufe o apagar el interruptor de pared.
3. Descripción de los mandos

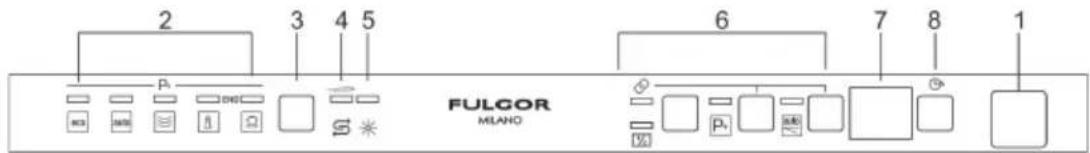

3.1 El panel superior
Todos los mandos y los dispositivos de control del lavavajillas están situados en el panel superior. Las operaciones de encendido, programación, apagado, etc. pueden efectuarse sólo con la puerta abierta.
1 TECLA DE ENCENDIDO/APAGADO
PILOTOS PROGRAMA SELECCIONADO
3 BOTÓN SELECCIÓN PROGRAMAS
2 El piloto encendido indica el programa seleccionado y la presencia de posibles averías (Remedios a las anomalías de funcionamiento).
4 PILOTO DE FALTA DE SAL
5 PILOTO DE FALTA ABRILLANTADOR (según el modelo)
6 OPCIONES.
7 DISPLAY INFORMACIONES
8 BOTÓN DE RETARDO PROGRAMA
NOTA. Simbología y estética aparecen sólo de modo genérico; podrían diferir en función del modelo o versión de lavavajillas adquirido.
| Informaciones presentadas |  |  |
| Duración prevista programa Sí | ||
| Tiempo residual programa Sí | ||
| Arranque retardado 1 / 24 horas | ||
| Mensaje de error | Err | |
SELECCIÓN DEL PROGRAMA DE LAVADO Y ENCENDIDO
Para seleccionar el programa de lavado más adecuado a la vajilla a lavar, tome como referencia el cuadro que se detalla a continuación, tratando de identificar el tipo de lavado más adecuado a la vajilla y al grado de suciedad de la misma.
- pulsar la tecla de ENCENDIDO/APAGADO (1) y esperar el encendido del PILOTO PROGRAMAS (2);
- pulsar el botón de SELECCIÓN PROGRAMAS (3) varias veces hasta obtener el encendido del piloto correspondiente al programa preferido;
- cerrar la puerta; después de unos 2" se activará el programa, durante cuya ejecución centelleará el respectivo TESTIGO (señal programa en curso de ejecución).
INDICADOR DE PROGRAMA EN CURSO (según el modelo)
Durante la ejecución del programa una luz intermitente es proyectada sobre el pavimento, bajo el ángulo derecho de la puerta. Al término del programa la luz se apaga a fin de reducir los consumos de estado de espera.
| PROGRAMA NÚMERO Y SÍMBOLO | CARGA VAJILLA Y CUBIERTOS | SECUENCIA PROGRAMA | DURACIÓN | CONSUMO | |
| MINUTOS (1) | AGUA LITROS | ENERGÍA KWh (1) | |||
1 (*)(**) ECO  EN 60436 | Programa de lavado con menor consumo de agua y energía, recomendado para el lavado de vajilla con suciedad normal, incluso con residuos secos | Lavado a 48°C Aclarado en frío Aclarado a 41°C (2)/70°C Secado | 265 (2) /170 | 9 0,64 | |
2 (**) AUTO  | Programa de lavado para vajilla mixta y cazuelas con suciedad normal, incluso con residuos secos. | Seleccionando el programa "AUTO" el lavavajillas identifica el tipo de suciedad y adapta en consecuencia los parámetros de lavado de modo automático. | |||
3 RÁPIDO 60'  | Programa de lavado rápido para vajilla mixta y cazuelas con suciedad normal, incluso con residuos secos. Lava y seca la vajilla en 60 minutos | Lavado a 65°C Aclarado en frío Aclarado a 70°C Secado | 60 12 | 1,40 | |
4 HIGIFNE  | Programa indicado para un lavado intensivo de platos, cazuelas, sartenes, tablas de cortar, biberones. Ideal para la vajilla utilizada por niños o personas alérgicas para obtener una mayor higiene | Prelavado caliente Lavado a 70°C 2 aclarado en frío Aclarado a 75°C Secado | 130 15,5 | 1,20 | |
5 INTENSIVO  | Programa indicado para el lavado de platos, cazuelas y sartenes muy sucios, incluso con residuos secos | Prelavado caliente Lavado a 70°C 2 aclarados en frío Aclarado a 70°C Secado | 155 15,5 | 1,70 | |
Apertura puerta automática – Dry plus
La apertura de la puerta automática está presente en los programas indicados con ** en la primera columna.
El espacio necesario para permitir la apertura de la puerta tiene que estar libre. La apertura y cierre de la puerta no deben forzarse antes de que finalice completamente el programa de lavado.
El programa "HIGIENE" aumenta la temperatura del enjuague final para obtener una mayor higiene. Indicado para el lavado intensivo de platos, cazuelas, sartenes, tablas de cortar, biberones. Ideal para la vajilla utilizada por niños o personas alérgicas.
IMPORTANTE: léase la tabla "NOTAS Y REFERENCIAS" en las siguientes páginas.
PROGRAMAS ADICIONALES (Léase el apartado que explica su funcionamiento)
| PROGRAMA NUMERO Y SÍMBOLO | CARGA VAJILLAS Y CUBIERTOS | SEQUENCIA PROGRAMA | DURACIÓN | CONSUMO | |
| MINUTOS (1) | AGUA LITROS | ENERGÍA KWh (1) | |||
6 RÁPIDO 27'  | Programa de lavado rápido para vajilla poco sucia, lavada inmediatamente después del uso | Lavado a 38°C Aclarado a 50°C | 27 6,7 | 0,70 | |
7 PRELAVADO  | Programa recomendado para enjuagar vajilla en espera de un nuevo ciclo de lavado. | Prelavado en frío | 15 3,8 | 0,02 | |
8  E  | Indicado para el lavado de vajilla con suciedad normal, incluso con residuos secos. Garantiza la máxima reducción del ruido percibido, por tanto se aconseja su funcionamiento durante la noche | Lavado a 55°C 2 aclarados en frío Aclarado a 55°C (2)/65°C Secado | 270 (2) /245 | 9,6 1,25 | |
  IEC/DIN** | Programa de lavado para vajilla mixta y cazuelas con suciedad normal, incluso con residuos secos. | Prelavado en frío Lavado a 65°C Aclarado a 55°C (2)/70°C Secado | 150 (2) /110 | 12,5 1,35 | |
1  S  | Programa de lavado para copas y elementos de porcelana ligeramente sucios. Ideal para obtener cristales brillantes | Lavado a 45°C 2 aclarados en frío Aclarado a 55°C (2)/70°C Secado | 125 (2) /75 | 12,5 1,1 | |
IMPORTANTE: léase la tabla "NOTAS Y REFERENCIAS" en las siguientes páginas.
Si la puerta del lavavajillas está abierta o mal cerrada no podrá comenzar el ciclo de lavado.
Apertura puerta automática-Dry plus
El programa finaliza con una fase de secado que consta de un tiempo a puerta cerrada y un tempo a puerta entreabierta (pura espera, para favorecer aún más el secado). La duración depende del programa y del modelo.
Cualquier intervención (apertura/cierre de la puerta, apagado, etc.) durante esta fase comporta la finalización anticipada del programa.
Es posible interrumpir el programa durante la fase de secado y descargar el lavavajillas antes del final efectivo (end) señalado mediante un sistema visual y/o acústico (según el modelo), pero el secado podría no ser óptimo.
El transcurso previsto del programa solo se completa cuando el final (end) se señala mediante un sistema visual y/o acústico (según el modelo).
El espacio necesario para permitir la apertura de la puerta tiene que estar libre. La apertura y cierre de la puerta no deben forzarse antes de que finalice completamente el programa de lavado.
| NOTAS Y REFERENCIAS | |
| Lleve a cabo el ciclo de remojo únicamente cuando la carga sea parcial.Las opciones no pueden utilizarse con el programa remojo.Dry plus se activa automáticamente si el programa seleccionado es compatible con la opción | |
| * | Programa estándar según la norma EN 60436. La opción Dry plus debe ser seleccionada. |
| *** | Programa de referencia IEC/DIN. La opción Dry plus debe ser seleccionada. |
| *** | Programa de referencia para los lugares de trabajo. Detergente: 15 g en el distribuidor + 6 g en la puerta o pastilla. Disposición: véase foto en el apartado “uso de los cestos”. |
| (1) | La duración y el consumo de los programas han sido medidos en base a lo previsto por la norma EN 60436. Los valores pueden cambiar en función tanto de la temperatura ambiente y del agua en entrada como del tipo y cantidad de la vajilla. |
| (2) | Opción ENERSAVE seleccionada (por defecto)/no seleccionada |
REFERENCIAS a la ETIQUETA ENERGÍA presente en el lavavajillas:
- El consumo energético anual se basa en 280 ciclos de lavado estándar con agua fría y consumo en modalidades de bajo consumo energético. El consumo efectivo depende de las modalidades de uso del aparato.
- El consumo de agua se basa en 280 ciclos de lavado estándar. El consumo efectivo depende de las modalidades de uso del aparato.
- Las informaciones se refieren al programa ESTÁNDAR EN 60436 (indicado en la tabla de programas), el más eficaz en términos de consumo combinado de agua y energía. Este programa es adecuado para vajilla normalmente sucia.
- Clase de eficiencia de secado determinada en una escala de "G" (eficiencia mínima) a "A" (eficiencia máxima).
Aviso para las entidades de inspección
Las entidades de inspección reciben instrucciones para realizar pruebas comparativas (ej. según EN60436).
Si no dispone de la hoja de papel que acompaña a la documentación, solicite las instrucciones al siguiente correo
electrónico: dishwasher@test-domestic-appliances.com
En la solicitud es necesario indicar el modelo (MOD) y el número de serie (S/N) presentes en laetiqueta colocada en el lateral de la puerta.
Antes de activar el programa de lavado, controle que:
• la llave del agua esté abierta.
- En el depósito del descalcificador haya sal regeneradora.
- El dispensador cuente con la cantidad adecuada de detergente.
- Los cestos estén colocados correctamente.
- Las toberas de rociado giren libremente sin ningún atasco.
• La puerta del lavavajillas esté bien cerrada.
La opción seleccionada, junto con cualquier otro programa de lavado, permite activar una serie de programas adicionales. Tras haber seleccionado el programa deseado, pulse el botón (el testigo se ilumina). Se desactiva automáticamente al finalizar el programa..
DRY PLUS
Esta opción reduce aún más el consumo de energía, ya que abre la puerta al final del ciclo para facilitar el secado. Al finalizar el lavado, un dispositivo automático desengancha la puerta, que lentamente se abre algunos centímetros. De esta forma se obtiene un secado perfecto incluso cuando el aclarado se realiza a bajas temperaturas, garantizando un significativo ahorro de energía.
Entre la fase de enjuague y el final del ciclo, el lavavajillas queda en una fase de inactividad para permitir el secado correcto (la pantalla muestra el tiempo que falta hasta el final del ciclo). La apertura de la puerta en esta fase comporta la interrupción del ciclo y el final del programa. El final del programa está indicado por una señal acústica breve y por el parpadeo de las luces testigo de los programas n.° 4 y n.° 5.
Cuando la función está activada, no se debe impedir la apertura de la puerta de ninguna manera; el espacio necesario delante de la puerta deberá estar libre de objetos para permitir su apertura. No forzar la puerta para abrirla antes de la señal de final de ciclo, ya que se dañaría el mecanismo de cierre.
MEDIA CARGA DISTRIBUIDA
En caso de poca vajilla para lavar es útil la opción de lavado "Media carga distribuida", gobernada mediante la tecla, que permite ahorrar agua y energía eléctrica y reduce la duración del programa. La vajilla deberá ser colocada en ambos cestos y en el distribuidor de detergente se deberá introducir una cantidad menor de producto respecto de aquélla utilizada para la carga completa.
Específica para el lavado con detergentes combinados en pastillas, que contienen también sal y abrillantador (3en1) u otros agentes tales como salva vidrio, abrillantadores para acero, etc. (4en1, 5en1...). Con esta opción activada no se suministrará sal ni abrillantador, aunque estén presentes en los respectivos depósitos. Si los depósitos están vacíos, los testigos permanecerán encendidos.
En ausencia de esta opción, se aconseja el uso de productos tradicionales (detergente, sal y abrillantador por separado) ya que con los ciclos de lavado tradicionales los productos multifunción podrían crear problemas tales como depósitos de pátina blanca, bajos resultados de secado y residuos en la vajilla.
Para mayores informaciones véanse las instrucciones que aparecen en el envase del detergente.
IMPORTANTE
Para desactivar la opción adicional se debe presionar el respectivo botón (el testigo se apaga).
Estos productos no son adecuados para el uso con agua demasiado "dura". Si la dureza programada es superior a H3, activando esta opción el correspondiente testigo parpadea para señalar uso no correcto; ello no impide el funcionamiento, pero podría provocar lavados menos eficaces.
Permite programar el inicio del lavavajillas en el horario deseado (ej. por la noche). Pulse el botón DELAY para activar la opción y visualizar en la pantalla el retraso de 1 hora. Si pulsa más veces el botón, podrá elegir el retraso deseado de hasta 24 horas. Para anular la configuración, pulse varias veces el botón hasta que la pantalla no muestre ningún número. No es posible seleccionar la opción si ya se ha iniciado el programa. Al cerrar la puerta el lavavajillas realizará un prelavado, después del cual se activará el “retraso del programa” configurado.
ANULACIÓN DEL PROGRAMA EN EJECUCIÓN
- Para anular el programa en ejecución, después de haber abierto la puerta, presionar y mantener presionado durante algunos segundos el botón de SELECCIÓN PROGRAMAS (3) hasta obtener el encendido simultáneo de los pilotos de los programas n° 4 y 5 (aparecen indicados con "end").
- Cerrar la puerta.
- Después de aproximadamente un minuto la máquina se dispone en fin de ciclo.
MODIFICACIÓN DEL PROGRAMA
Para cambiar un programa en curso de ejecución basta abrir la puerta y seleccionar el nuevo programa. Cerrando nuevamente la puerta el lavavajillas ejecutará automáticamente el nuevo programa.
CÓMO AHORRAR ENERGÍA! ... Y RESPETAR EL AMBIENTE
- Trate de utilizar siempre el lavavajillas a plena carga.
- No lave la vajilla bajo el agua corriente.
- Utilice el programa de lavado más adecuado para el tipo de carga.
- No enjuague previamente la vajilla.
- Si fuese posible, empalme el lavavajillas a una instalación de agua caliente hasta 60°C.
CÓMO REDUCIR EL CONSUMO DE DETERGENTE! ... Y RESPETAR EL AMBIENTE
Eventuales fosfatos presentes en los detergentes para lavavajillas representan un problema grave para la ecología. A fin de evitar consumos excesivos de detergentes, e incluso de energía eléctrica, aconsejamos:
- diferenciar la vajilla, separando la más delicada de la más resistente a los detergentes agresivos y a las altas temperaturas;
- no volcar el detergente directamente sobre la vajilla.
Al abrir la puerta durante el lavado el programa se interrumpirá, el respectivo testigo continuará centelleando y una señal acústica avisará que el ciclo de lavado no se ha concluido. Será necesario esperar aproximadamente 1 minuto; a continuación cerrar la puerta y reanudar el programa de lavado. Al cerrar la puerta el programa se reactivará desde el punto en que ha sido interrumpido. Se aconseja ejecutar esta operación sólo cuando sea necesario, ya que podría provocar irregularidades en la ejecución del programa.
FINAL DE PROGRAMA
Una vez concluido el programa el lavavajillas emite una breve señal acústica y los testigos de los programas n° 4 y 5 (aparecen indicados con "end") se encienden de modo intermitente.
El apagado de la máquina se obtiene abriendo la puerta y pulsando el botón de ENCENDIDO/APAGADO (1).
GESTIÓN DE LA ENERGÍA
Después de 5 minutos de inactividad (ciclo di lavado concluido, interrumpido o bien programado pero no comenzado), el lavavajillas pasa a una situación de stand-by a fin de reducir el consumo de energía. En este estado, la situación del lavavajillas se visualiza de nuevo (mediante testigos o monitor, según el modelo) con mayor lentitud (1 encendido cada 5 segundos).
EXTRACCIÓN DE LA VAJILLA
Al final del programa de lavado, espere por lo menos 20 minutos antes de sacar la vajilla lavada, para dejar que se enfríe un poco. A fin de evitar que eventuales gotas de agua del cesto superior caigan arriba de la vajilla del cesto inferior, le aconsejamos vacíe primero el cesto inferior y luego el superior.
4. Instrucciones para el uso
Una vez instalado correctamente el lavavajillas, lleve a cabo las siguientes operaciones para que pueda funcionar correctamente:
- Regule el descalcificador de agua;
• Coloque la sal regeneradora; - Introduzca el abrillantador y el detergente.
4.1 Uso del descalcificador de agua
La cantidad de depósitos de cal en el agua (índice de dureza del agua) es responsable de las manchas blancas en la vajilla seca que, con el tiempo, tiende a ponerse opaca. El lavavajillas se suministra con un descalcificador automático que, utilizando sal regeneradora específica, elimina eventuales sustancias endurecedoras presentes en el agua.
- Cuando utilice el lavavajillas por primera vez, además de la sal, deberá colocar en el mismo depósito también un litro de agua.
- Todas las veces que rellene el depósito de sal, controle que el tapón esté cerrado correctamente. La mezcla de agua y detergente no debe penetrar en el depósito de sal para no perjudicar el equipo de regeneración y el funcionamiento del mismo. En este caso, la garantía perderá su validez.
- Utilice exclusivamente sal regeneradora para lavavajillas domésticos. En caso de que emplee sal en pastillas, no llene completamente el depósito correspondiente.
- No utilice sal para alimentos, porque contiene sustancias no solubles que, con el tiempo, pueden llegar a perjudicar el equipo de descalcificación.
- Cuando sea necesario, lleve a cabo la operación de llenado antes de poner en marcha el programa de lavado; de esta manera, la solución salina excedente será eliminada inmediatamente por el agua; por lo contrario, la permanencia prolongada del agua salada dentro de la cuba de lavado puede dar lugar a fenómenos de corrosión.
Preste atención en no confundir los envases de la sal con los de detergente: la introducción de detergente en el depósito de sal suele perjudicar el descalcificador.
REGULACIÓN DEL ABLANDADOR
La regulación se efectúa mediante el BOTÓN DE SELECCIÓN DE PROGRAMAS (3). Mantenga pulsado el botón hasta el parpadeo del INDICADOR DE REGULACIÓN DE DUREZA DEL AGUA (4). Los TESTIGOS DE PROGRAMA SELECCIONADO (2) indican la regulación actual. Cada vez que se pulsa el botón, se modifica la selección de acuerdo con la secuencia de la tabla siguiente:
Tras la regulación o la visualización del programa configurado, basta dejar inactivo el botón durante algunos segundos: el lavavajillas regresa automáticamente a su condición estándar saliendo del modo de regulación.
CUADRO DE DUREZA DEL AGUA
| DUREZA DEL AGUA | REGULACIÓN | ||
| Grados Alemanes (°dH) | Grados Franceses (°dF) | ||
| 0 – 6 0 – 11 | H0 Todos los testigos |  | |
| 7 – 10 12 – 18 H1 Un testigo | encendido |  | |
| 11 – 15 19 – 27 H2 Dos testigos | encendidos |  | |
| 16 – 21 28 – 37 H3 Tres testigos | encendidos |  | |
| 22 – 28 38 – 50 H4 Cuatro | testigos |  | |
| 29 - 50 51 – 90 H5 Cinco testigos | encendidos |  | |
Solicite las informaciones relativas a la dureza del agua a la empresa hídrica de distribución.
Regulación por defecto: H3 - 16-21°dH - 28-37°dF
4.2 Uso del dispensador de abrillantador y detergente
El dispensador de detergente y el dosificador de abrillantador están situados en la parte interna de la puerta: a la izquierda se encuentra el dispensador y a la derecha el dosificador.
Excluyendo el programa de REMOJO, antes de cada lavado se deberá colocar en el dispensador la dosis adecuada de detergente. El abrillantador para la operación de aclarado se deberá añadir únicamente según las exigencias de la máquina.
ABRILLANTADOR PARA LA OPERACIÓN DE ACLARADO
El abrillantador acelera el secado de la vajilla y previene la formación de manchas y depósitos calcáreos; la máquina añade el producto de forma automática durante el último ciclo de aclarado, tomándolo desde el depósito correspondiente, situado en la parte interna de la puerta.
Para agregar el abrillantador:
- Abra el contenedor, apretando y levantando la lengüeta de la tapa.
- Vierta abrillantador hasta llenar el depósito. Añada más abrillantador cuando se ilumine el testigo de señalización de falta de abrillantador.
• Cierre la tapa: se oirá un chasquido de cierre - Elimine con un paño eventuales residuos de abrillantador que podrían provocar espuma durante el funcionamiento.
Pulse y mantenga pulsado el botón SELECCIÓN DE PROGRAMAS (3), después de unos 15" el testigo de sal parpadea, manténgalo presionado hasta que parpadee el testigo del abrillantador (5) y los testigos de programas (2) indiquen la configuración actual. Pulse entonces más veces el botón SELECCIÓN DE PROGRAMAS (3) para elegir la dosis deseada en función de la siguiente tabla:
TABLA DE REGULACIÓN DE ABRILLANTADOR
 | [WBX4] |  |  |
| [GGDD] | [60HY] |  | |
| [YYT] | [CS4H] |  | |
| [BKKD] | [S66G] |  | |
 |  |  | |
| [SCAX] | [SZWH] |  |
Regulación por defecto:
b4 - 5ml
- Aumente la cantidad de abrillantador cuando la vajilla resulte opaca y presente manchas circulares.
- Reduzca la cantidad de abrillantador cuando la vajilla resulte pegajosa o presente manchas blancas estriadas.
CARGA DEL DETERGENTE
Para abrir la tapa del depósito de detergente presione ligeramente el botón P. Introduzca el detergente o la pastilla y cierre la tapa, deslizándola hasta el chasquido de parada.
Durante el lavado el depósito se abrirá automáticamente.
Introduzca el detergente (puede ser en pastilla) únicamente con el contenedor seco
- Al seleccionar un programa con prelavado caliente (véase la tabla de programas), se deberá introducir una cantidad adicional de detergente en la cubeta G/H (según los modelos).
- Emplee exclusivamente detergentes específicos para lavavajillas. Guarde los envases de detergente bien cerrados y en un lugar seco para evitar que se formen grumos que comprometerían los resultados de lavado. Una vez abiertos los envases, trate de no conservarlos por mucho tiempo ya que el detergente suele perder eficacia.
- No utilice detergentes para lavar los platos a mano: podrían comprometer el funcionamiento del lavavajillas.
- Coloque la dosis correcta de detergente. Una cantidad insuficiente elimina la suciedad de forma parcial mientras que una cantidad excesiva no aumenta la eficacia de lavado pero representa un desperdicio inútil de producto.
Para el respeto al medio ambiente, aconsejamos el uso de detergentes sin fosfatos y sin cloro.
La introducción de detergente, incluso líquido, en el depósito del abrillantador, puede perjudicar el lavavajillas de forma irreversible.
4.3 Advertencias y consejos generales
Antes de proceder al lavado con el lavavajillas por primera vez, lea detenidamente las siguientes sugerencias sobre el tipo de vajilla a lavar y la forma de colocarla dentro de la máquina.
Por lo general no existen límites para el lavado de la vajilla de uso doméstico pero en algunos casos es oportuno tener en cuenta las características de la misma.
Antes de colocar la vajilla en los cestos:
- elimine los residuos grandes de comida como huesos, espinas, etc. que pueden obstruir el filtro y provocar daños en la bomba de lavado;
- ponga en remojo cacerolas y sartenes que tengan residuos quemados de comida en el fondo para que se despeguen sin dificultad; luego colóquelas en el CESTO INFERIOR.
El lavado previo de la vajilla bajo el agua corriente, antes de colocarla en los cestos, representa un desperdicio inútil de agua.
La correcta colocación de la vajilla asegurará buenos resultados de lavado.
ATENCIÓN!
- Controle que la vajilla esté bien firme, que no se pueda volcar y que deje girar libremente las toberas de rociado durante el funcionamiento;
- No ponga objetos muy pequeños en los cestos que, al caer, pueden bloquear las toberas de rociado o la bomba de lavado;
- Recipientes como tazas, tazones, vasos y cacerolas se deberán colocar siempre con la abertura hacia abajo y con la cavidad en posición oblicua, para que el agua pueda escurrir;
- No coloque la vajilla una dentro de otra o de manera que se cubra entre sí;
- No coloque los vasos pegados uno con otro ya que, estando en contacto, se podrían romper o quedar manchados.
CONTROLE que su vajilla se pueda lavar en el lavavajillas.
Vajilla que no se puede lavar en el lavavajillas:
- Vajilla y cacerolas de madera: se pueden arruinar debido a la elevada temperatura de lavado;
- Vajilla artesanal: por lo general no se pueden lavar en el lavavajillas. La elevada temperatura del agua y el detergente las pueden arruinar;
- Vajilla de plástico: la vajilla de plástico resistente al calor se debe lavar en el cesto superior;
- Vajilla u objetos de cobre, estaño, cinc y latón: tiende a mancharse;
- Vajilla de aluminio: la vajilla en aluminio anodizado puede perder el color;
- Platería: La vajilla de plata se puede manchar;
- Vidrio y cristal: por lo general los objetos de vidrio y cristal se pueden lavar en el lavavajillas. Sin embargo, existen algunos tipos de vidrio y de cristal que, después de muchos lavados, se suelen poner opacos y perder transparencia; para estos materiales, aconsejamos siempre el programa menos agresivo entre los presentados en el cuadro correspondiente;
- Vajilla con decoraciones: los objetos decorados que se encuentran actualmente a la venta, suelen tener un buen nivel de resistencia al lavado en el lavavajillas. A pesar de ello, es posible que, después de lavados frecuentes, los colores pierdan vivacidad poniéndose pálidos. Si tuviese alguna duda sobre la resistencia de los colores, lave pocas piezas a la vez por un mes aproximadamente.
4.4 Uso de los cestos
El lavavajillas tiene una capacidad de 13 cubiertos, incluyendo los cubiertos de servir.
CESTO INFERIOR
El cesto inferior recibe la acción de la tobera de rociado inferior a la máxima intensidad, por tanto se deberá destinar a la vajilla más sucia y "difícil" de lavar.
Están permitidas todas las combinaciones y variedades en la carga de la vajilla sucia, teniendo siempre cuidado de colocarla, junto a cacerolas y sartenes, de manera que todas las superficies sucias estén expuestas a los chorros de agua procedentes desde abajo.
Para aprovechar al máximo el espacio dentro del cesto, en caso de vajilla de gran tamaño, algunos modelos cuentan con soportes para platos basculantes en 2 o 4 sectores.
Con soportes basculantes
INSERCIONES CESTO INFERIOR
Algunos modelos están equipados con inserciones cesto inferior útiles a fin de potenciar el secado de los platos. Las inserciones se encuentran en la bolsa de los accesorios; para utilizarlas basta introducirlas en los respectivos alojamientos, tal como se indica en la figura.
Coloque con cuidado y en posición vertical los platos llanos, hondos, de postre y de servir, Las cacerolas, las ollas y sus tapas se deben colocar boca abajo. Coloque los platos hondos y los de postre teniendo cuidado de que quede siempre espacio entre los mismos.
Ejemplos de carga:
Es oportuno cargar el cesto superior con vajillas de tamaño pequeño o medio, por ejemplo vasos, platos pequeños, tacitas de café o tazas de té, tazones que no sean muy hondos y objetos livianos. En caso de que utilice el cesto superior en la posición más baja, recuerde que lo podrá llenar incluso con platos de servir siempre que no estén muy sucios.
CÓMO CARGAR EL CESTO SUPERIOR
Colocar los platos mirando hacia adelante; las tazas y otros recipientes cóncavos deberán depositarse siempre con la abertura mirando hacia abajo. El lado izquierdo del cesto se puede cargar con tazas y vasos dispuestos en dos pisos. En el centro se pueden colocar platos y platillos insertándolos verticalmente en los correspondientes soportes.
Ejemplos de carga:
CESTO PARA CUBIERTOS
Se utiliza para colocar en su interior cubiertos de todo tipo, excepto los que presenten una longitud tal que interfiera con el brazo rociador superior. Los cubiertos se colocan en los huecos de las rejillas superiores para permitir que el agua pase sin dificultad.
Los tenedores y cucharas deben colocarse con el mango hacia abajo, con cuidado de no hacerse daño con las púas de los tenedores. Los cuchillos deben situarse en la bandeja correspondiente en el cesto superior o en el cajón portacubiertos, si existen (según el modelo adquirido); de lo contrario, dispóngalos con el mango hacia arriba. Los cucharones, cucharas de madera y cuchillos de cocina se pueden colocar en el cesto superior, asegurándose de que la punta de los cuchillos no sobresalga del cesto. Las rejillas superiores se pueden abrir para introducir, por ejemplo, objetos pequeños.
El cesto se desliza en sentido transversal y puede ser posicionado en cualquier punto a fin de obtener un aprovechamiento optimizado del espacio en el cesto inferior.
CESTO PORTACUBIERTOS SUPERIOR
El cesto está destinado a contener los cubiertos, que deberán colocarse en los respectivos alojamientos, además de utensilios largos a colocar longitudinalmente.
La extracción "de cajón" facilita la carga, pero también es posible extraerlo por completo respecto de las guías de deslizamiento, quitando para ello sus elementos de fijación (tal como se ilustra en la figura).
Prestar mucha atención al reposicionamiento de los elementos de fijación, a fin de evitar que el cesto se salga accidentalmente de las guías.
13 Cubiertos estándar
CESTO PORTACUBIERTOS SUPERIOR
Si los soportes del cesto inferior son abatibles, es aconsejable bajarlos para facilitar la carga.
ACCESORIOS CESTO SUPERIOR
(según el modelo)
Soportes abatibles
Pueden bloquearse en posición vertical, apoyados sobre el fondo del cesto, o bien, colocados en posición intermedia, según las necesidades. El soporte individual de la derecha resulta ideal como apoyo de los vasos de tallo largo.
Para tazas, tacitas y objetos largos. Los bordes están destinados a sujeta los vasos de tallo largo
Si no se van a utilizar, pueden levantarse (hasta oír el chasquido de parada) para colocarlos en posición vertical.
REGULACIÓN DEL CESTO SUPERIOR
La altura del cesto superior puede ser regulada para permitir la colocación en el cesto inferior de platos o vajilla de grandes dimensiones.
Los lados del cesto deben ser posicionados siempre a la misma altura.
- Elevar el cesto tirando por el borde superior (1), hasta el primer o segundo disparo, según la altura deseada.
- Bajar el cesto después de haberlo desbloqueado, tirando para ello la palanca de desbloqueo (2).
La regulación también puede efectuarse con el cesto cargado; en este caso, al bajarlo conviene retenerlo con una mano para evitar que la vajilla sufra golpes.
5. Limpieza y mantenimiento
Antes de efectuar el mantenimiento del aparato se deberá desconectar el enchufe o bien desconectar la tensión mediante el dispositivo de interrupción omnipolar.
5.1 Advertencias y consejos generales
Evite el uso de detergentes abrasivos o ácidos.
Las superficies exteriores y la puerta del lavavajillas se deberán limpiar periódicamente con un paño suave húmedo o con un detergente común para superficies pintadas. Las juntas de sellado de la puerta se deberán limpiar con una esponja húmeda. Periódicamente (una o dos veces por año) limpie la cuba y las juntas eliminando eventuales residuos de suciedad con un paño suave y un poco de agua.
El filtro de entrada del agua A situado al final de la llave se deberá limpiar periódicamente. Una vez cerrada la llave de suministro del agua, desenrosque la punta de la tubería de alimentación del agua, retire el filtro A y límpielo delicadamente bajo un chorro de agua corriente. Vuelva a introducir el filtro A en su lugar y a colocar con cuidado el tubo de alimentación del agua.
LIMPIEZA DE LAS TOBERAS DE ROCIADO
Las toberas de rociado se pueden retirar sin ninguna dificultad para proceder a su limpieza periódica y prevenir eventuales atascos. Lávelas bajo un chorro de agua y vuelva a colocarlas con cuidado en su lugar, controlando que el movimiento circular de las mismas no sufra ninguna obstrucción.
- Para retirar la tobera de rociado superior, destornille el casquillo de retención R.
- Para retirar la tobera de rociado inferior, se deberá simplemente levantar hacia arriba tirando desde la parte central.
- Controle periódicamente el filtro central C y, si fuese necesario, límpielo. Para sacarlo de su lugar, tome entre los dedos las lengüetas, gire hacia la izquierda y levante tirando hacia arriba;
- empuje desde abajo el filtro central D para separarlo del micro filtro;
- separe las dos partes que componen el filtro de plástico empujando el cuerpo del filtro hacia la zona indicada por las flechas;
• retire el filtro central levantándolo.
ADVERTENCIAS Y CONSEJOS PARA EL CORRECTO MANTENIMIENTO DE LOS FILTROS:
- Los filtros se deberán limpiar con un cepillo duro bajo el agua corriente.
- Al retirar el filtro se deberá controlar que en el mismo no hayan quedado residuos de alimentos. Posibles residuos, cayendo en el desagüe, podrían bloquear algunos componentes hidráulicos u obstruir los inyectores de las toberas de rociado.
- Es indispensable que la limpieza de los filtros se lleve a cabo atentamente, según las indicaciones recién indicadas: el lavavajillas no puede funcionar con los filtros tapados.
- Vuelva a colocar los filtros en su lugar con mucho cuidado a fin de evitar que se verifiquen daños en la bomba de lavado.
SI EL LAVAVAJILLAS TUVIESE QUE PERMANECER INUTILIZADO POR MUCHO TIEMPO:
- Lleve a cabo el programa de remojo por dos veces, una tras otra.
- Desconecte la clavija de la toma de corriente.
- Deje la puerta levemente abierta para evitar que se forme feo olor en la cuba de lavado.
- Llene el dosificador con el abrillantador para el aclarado.
• Cierre la llave del agua.
ANTES DE VOLVER A UTILIZAR EL LAVAVAJILLAS DESPUÉS DE MUCHO TIEMPO DE INUTILIZACIÓN:
- Controle que en la tubería no se hayan depositado sedimentos de lodo o herrumbre. En este caso, deje correr el agua desde la llave de alimentación por algunos minutos.
- Vuelva a colocar la clavija en la toma de corriente.
- Empalme nuevamente el tubo flexible de alimentación del agua y vuelva a abrir la llave.
ELIMINACIÓN DE PEQUEÑOS INCONVENIENTES
En algunos casos, Ud. podrá eliminar personalmente algunos pequeños inconvenientes con la ayuda de las siguientes instrucciones:
Cuando el programa no se active, controle que:
- el lavavajillas esté conectado a la red eléctrica;
- el suministro de energía eléctrica no esté cortado;
- la llave del agua esté abierta;
- la puerta del lavavajillas esté cerrada correctamente.
Cuando el lavavajillas esté lleno de agua estanca, controle que:
- el tubo de descarga no esté doblado;
- el sifón de descarga no esté obstruido;
- los filtros del lavavajillas no estén obstruidos.
Si la vajilla no queda limpia, controlar que:
- haya colocado el detergente y en la cantidad adecuada;
- la vajilla esté colocada correctamente;
- el programa seleccionado sea apto para el tipo y el grado de suciedad de la vajilla;
- todos los filtros estén limpios y colocados correctamente en su lugar;
- algún objeto no bloquee la rotación de las toberas de rociado.
Cuando la vajilla no se seque o quede opaca, controle que:
- haya abrillantador en el compartimento correspondiente;
- la regulación del suministro de abrillantador sea correcta;
- el detergente utilizado sea de buena calidad y no haya perdido sus características (debido a que el envase ha quedado abierto y no se ha conservado correctamente).
Cuando la vajilla presente manchas estriadas o manchas en general... controle que:
- la regulación de la dosis de abrillantador no sea excesiva.
Cuando la cuba de lavado presente manchas de herrumbre:
- recuerde que la cuba es de acero, por tanto eventuales manchas de herrumbre se deben atribuir a elementos exteriores (pedacitos de herrumbre de las tuberías del agua, de cacerolas, cubiertos, etc.). Para eliminar estas manchas existen algunos productos específicos;
- controle que la cantidad de detergente sea adecuada, ya que algunas categorías de detergentes suelen ser más corrosivos que otros;
- controle que el tapón del depósito de sal esté bien cerrado y que la regulación del descalcificador se haya efectuado correctamente.
Si la puerta no se cierra:
1 - compruebe la posición del pestillo de la cerradura (D)
2 - si fuera necesario, elévelo actuando sobre el tornillo de plástico (V) que corresponde con el pestillo.
3 - compruebe también el estado del gancho de la cerradura (G); si no ha saltado (referencia N), la puerta se abre y se cierra con normalidad; si ha saltado (referencia S), cierre la puerta con fuerza hasta que se vuelva a colocar; abra y cierre la puerta.
En caso de que, a pesar de las instrucciones antedichas, no hubiese logrado eliminar las anomalías de funcionamiento de la máquina, recurra al centro de asistencia técnica autorizado más cercano.
ATENCIÓN: los trabajos realizados sobre el aparato por personas no autorizadas no están cubiertos por la garantía y están a cargo del usuario.
6. Remedios para eventuales anomalías de funcionamiento
El lavavajillas está en condiciones de señalar una serie de malfuncionamientos mediante encendido simultáneo de varios testigos con los significados que a continuación se indican; además, en caso de anomalía en el monitor aparece “E”.
ANOMALÍA DESCRIPCIÓN
| E1 | Avería aguastopHa intervenido el sistema antidesbordamiento (sólo para los modelos que disponen del mismo). Interviene en caso de pérdidas de agua. Es necesario contactarse con el Servicio técnico de asistencia clientes. | |
| E2 | Nivel de seguridadHa intervenido el sistema que limita el nivel del agua en el lavavajillas. Interrumpir el programa en curso y apagar el lavavajillas. Encender y programar nuevamente el lavavajillas y activar el ciclo de lavado. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes. | |
| E3 | Anomalía en calentamiento aguaNo se obtiene el calentamiento del agua o se efectúa de modo anómalo. Activar nuevamente el programa de lavado; si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes. | |
| E4 | Anomalía en detección temperatura aguaInterrumpir el programa en curso y apagar el lavavajillas. Encender y programar nuevamente el lavavajillas y activar el ciclo de lavado. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes | |
| E5 | Anomalía en carga del aguaNo se obtiene la carga del agua o se verifica de modo anómalo. Controlar que las conexiones hídricas hayan sido efectuadas correctamente, que esté abierto el grifo de entrada del agua y que el filtro no esté obstruido. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes. | |
| E6 | Anomalía en descarga del aguaNo se obtiene la descarga del agua o se verifica de modo anómalo. Controlar que el tubo de descarga no esté doblado o aplastado y que el sifón o los filtros no estén obstruidos. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia cliente: |
ANOMALÍA DESCRIPCIÓN
E7
Anomalía en la turbina (sólo para los modelos en que está presente)
La cantidad de agua cargada no es medida de modo preciso. Interrumpir el programa en curso y apagar el lavavajillas. Encender y programar nuevamente el lavavajillas y activar el ciclo de lavado. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes.
E8
Anomalía en el sistema de lavado alternado
Interrumpir el programa en curso y apagar el lavavajillas. Encender y programar nuevamente el lavavajillas y activar el ciclo de lavado. Si el problema subsiste sírvase contactar con el Servicio técnico de asistencia clientes.
E9
Anomalía en el sistema de carga del agua
Es necesario contactarse con el Servicio técnico de asistencia clientes.
E11
Motobomba de lavado no funciona
Piloto apagado
Piloto encendido
Piloto intermitente
Ante una situación de alarma, la máquina interrumpe el programa en curso señalando la anomalía.
- Las alarmas E1, E2, E3, E4, E8 y E9 provocan la conclusión inmediata del programa en curso de ejecución.
- Las alarmas E5, E6 interrumpen el programa en ejecución y, una vez resuelta la causa, reanudan la ejecución del programa.
- La alarma E7 se visualiza al final del ciclo, que de todos modos es llevado a cabo dado que no se perjudica el funcionamiento del lavavajillas.
- E11: Es necesario contactarse con el Servicio técnico de asistencia clientes.
Para desactivar una alarma proceda de la siguiente manera:
- abra la puerta y vuelva a cerrarla, o bien apague el lavavajillas y vuelva a encenderlo. Luego podrá programar el lavavajillas nuevamente.
En caso de que la anomalía persista será necesario dirigirse al Centro de Asistencia Técnica autorizado.
AJUSTE DO AMACIADOR DE ÁGUA
Para adicionar abrilhantador:
