Typ produktu	Inteligentna ładowarka akumulatorów
Marka	Emos
Model	N9361
Kompatybilne typy akumulatorów	Ni-MH i NiCd: AA, AAA, C, D, 9 V (6HR61)
Liczba gniazd	6 dla AA/AAA/C/D (4 kompatybilne z C/D) + 1 dla 9 V
Niezależne ładowanie	Tak, każde gniazdo zarządzane indywidualnie
Wykrywanie uszkodzonych akumulatorów	Tak, z migającym czerwonym wskaźnikiem
Ochrona przed odwróceniem polaryzacji	Tak
Ochrona przed przeładowaniem	Tak, funkcja dV i bezpiecznik czasowy
Ochrona przed zwarciem	Tak
Ochrona przed przepięciem/niedonapięciem	Tak
Zasilanie wejściowe	DC 5 V / 2 A (USB-C)
Wyjście	6 × DC 1,2 V / 0,5 A ±20%; 1 × DC 9 V / 0,03 A ±20%
Bezpiecznik czasowy	22 godziny (10,5 h dla akumulatora 9 V)
Tryb podtrzymania	Tak, po pełnym naładowaniu
Dołączony kabel	USB-A na USB-C
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 80 °C
Konserwacja	Miękka, lekko wilgotna szmatka
Bezpieczeństwo	Nie ładować akumulatorów jednorazowych; przechowywać poza zasięgiem dzieci
Dołączone akcesoria	Kabel USB, instrukcja obsługi

Często zadawane pytania - N9361 Emos

Jakie typy akumulatorów mogę ładować tą ładowarką?

Ta ładowarka jest przeznaczona do akumulatorów Ni-MH i NiCd typu AA, AAA, C, D i 9V (format 6HR61).

Czy mogę ładować akumulatory alkaliczne lub litowe?

Nie, nigdy nie ładuj baterii alkalicznych, cynkowo-węglowych, litowych ani innych jednorazowych. Może to spowodować eksplozję lub pożar.

Co oznacza migająca czerwona dioda?

Migająca czerwona dioda oznacza, że w odpowiednim gnieździe wykryto uszkodzony lub jednorazowy akumulator.

Jak długo trwa pełne ładowanie?

Czas zależy od pojemności i stanu akumulatorów. Ładowarka automatycznie przechodzi w tryb podtrzymania po 22 godzinach (10,5 h dla akumulatora 9 V), aby zapobiec przeładowaniu.

Czy mogę ładować różne typy akumulatorów jednocześnie?

Tak, każde gniazdo ładowania jest niezależne. Możesz jednocześnie ładować akumulatory AA, AAA, C, D i 9V bez zakłóceń.

Jak wyczyścić ładowarkę?

Użyj miękkiej, lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników, środków ściernych ani chemikaliów.

Jakiego zasilania powinienem użyć?

Ładowarka wymaga zasilania USB-C o mocy co najmniej 5V/2A (10W). Użyj dołączonego zasilacza sieciowego lub wystarczająco mocnego portu USB-A w komputerze/powerbanku.

Co zrobić, jeśli ładowarka się nie włącza?

Sprawdź połączenie kabla USB-C, upewnij się, że zasilacz jest podłączony i działa. W razie potrzeby wypróbuj inny kabel lub port USB.

Czy ładowarka jest odpowiednia do akumulatorów o dużej pojemności?

Tak, wykorzystuje inteligentne wykrywanie dV do dostosowania prądu ładowania i zapobiegania przeładowaniu, nawet w przypadku akumulatorów o dużej pojemności.

Czy mogę pozostawić akumulatory w ładowarce po pełnym naładowaniu?

Tak, po zakończeniu ładowania ładowarka przechodzi w tryb podtrzymania, który utrzymuje ładunek bez ryzyka przeładowania. Możesz je pozostawić.

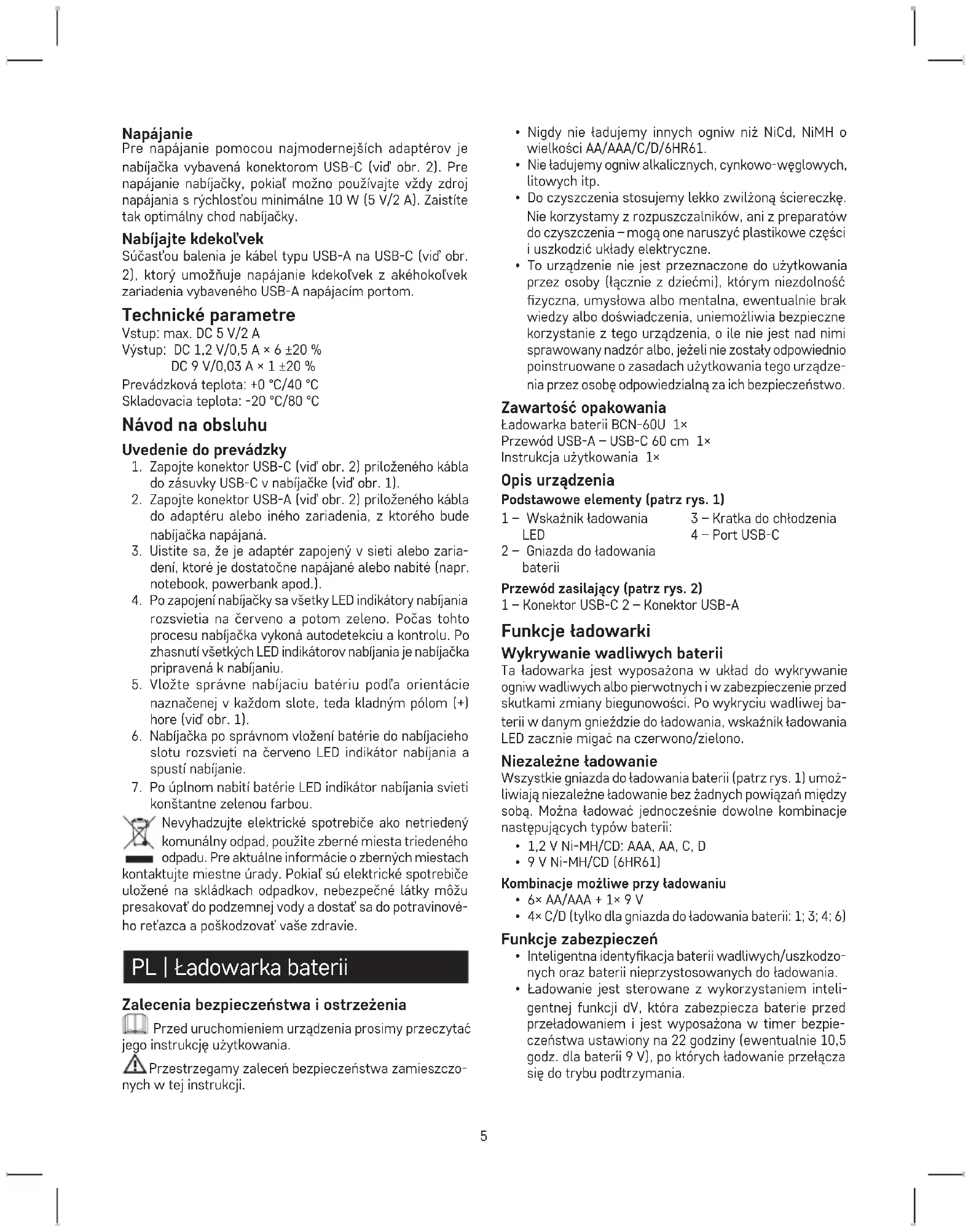

INSTRUKCJA OBSŁUGI N9361 Emos

PL | Ładowarka baterii

Zalecenia bezpieczeństwa i ostrzeżenia

Przed uruchomieniem urządzenia prosimy przeczytać instrukcję użytkowania.

Przestrzegamy zaleceń bezpieczeństwa zamieszczona w tej instrukcji.

• Nigdy nie ładujemy innych ogniw niż NiCd, NiMH o wielkości AA/AAA/C/D/6HR61.
• Nie ładujemy ogniw alkalicznych, cynkowo-węglowych, litowych itp.
• Do czyszczenia stosujemy lekko zwilżoną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one naruszyć plastikowe części i uszkodzić układy elektryczne.
• To urządzenie nie jest przeznaczone do użytkowania przez osoby (łącznie z dziećmi), którym niezdolność fizyczna, umysłowa albo mentalna, ewentualnie brak wiedzy albo doświadczenia, uniemożliwia bezpieczne korzystanie z tego urządzenia, o ile nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały odpowiednio poinstruowane o zasadach użytkowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Zawartość opakowania

Ładowarka baterii BCN-60U 1×

Przewód USB-A - USB-C 60 cm 1×

Instrukcja użytkowania 1×

Opis urządzenia

Podstawowe elementy (patrz rys. 1)

1 – Wskaźnik ładowania LED 3 – Kratka do chłodzenia 4 – Port USB-C

2 – Gniazda do ładowania baterii

Przewód zasilający (patrz rys. 2)

1 - Konektor USB-C 2 - Konektor USB-A

Funkcje ładowarki

Wykrywanie wadliwych baterii

Ta ładowarka jest wyposażona w układ do wykrywanie ogniw wadliwych albo pierwotnych i w zabezpieczenie przed skutkami zmiany biegunowości. Po wykryciu wadliwej baterii w danym gnieździe do ładowania, wskaźnik ładowania LED zacznie migać na czerwono/zielono.

Niezależne ładowanie

Wszystkie gniazda do ładowania baterii (patrz rys. 1) umożliwiają niezależne ładowanie bez żadnych powiązań między sobą. Można ładować jednocześnie dowolne kombinacje następujących typów baterii:

• 1,2 V Ni-MH/CD: AAA, AA, C, D
• 9 V Ni-MH/CD (6HR61)

Kombinacje możliwe przy ładowaniu

• 6× AA/AAA + 1× 9 V
• 4× C/D (tylko dla gniazda do ładowania baterii: 1; 3; 4; 6)

Funkcje zabezpieczeń

• Inteligentna identyfikacja baterii wadliwych/uszkodzonych oraz baterii nieprzystosowanych do ładowania.
• Ładowanie jest sterowane z wykorzystaniem inteligentnej funkcji dV, która zabezpiecza baterie przed przeładowaniem i jest wyposażona w timer bezpieczeństwa ustawiony na 22 godziny (ewentualnie 10,5 godz. dla baterii 9 V), po których ładowanie przełącza się do trybu podtrzymania.

- Ładowarka ma ponadto funkcję ochrony przed skutkami zwarcia, zamiany biegunowości, przepięcia i obniżenia napięcia, które zabezpieczają baterie i ładowarkę przed uszkodzeniem.

Zasilanie

Do zasilania za pomocą najnowocześniejszych zasilaczy ładowarka jest wyposażona w konektor USB-C (patrz rys.

2). Jeżeli to tylko możliwe, do zasilania ładowarki należy zawsze korzystać z urządzenia o mocy, co najmniej 10 W (5 V/2 A). Taki zasilacz zapewni optymalną pracę ładowarki.

Można ładować gdziekolwiek

Częścią zestawu jest przewód typu USB-A na USB-C (patrz rys. 2), który umożliwia ładowanie gdziekolwiek i z jakiego-kolwiek urządzenia wyposażonego w port zasilający USB-A.

Parametry techniczne

Wejście: maks. DC 5 V/2 A

Wyjście: DC 1,2 V/0,5 A × 6 ±20 %

DC 9 V/0.03 A × 1 ±20 %

Temperatura pracy: +0 °C/40 °C

Temperatura przechowywania: -20 °C/80 °C

Instrukcja obstugi

Uruchomienie do pracy

1. Podłączamy konektor USB-C (patrz rys. 2) przewodu z zestawu do gniazdka USB-C w ładowarce (patrz rys. 1).
2. Podłączamy konektor USB-A (patrz rys. 2) przewodu z zestawu do zasilacza albo do innego urządzenia, z którego ładowarka będzie zasilana.
3. Sprawdzamy, czy zasilacz jest podłączony do sieci albo, czy urządzenie jest odpowiednio zasilane, albo naładowane (na przykład notebook, powerbank itp.).
4. Po podłączeniu ładowarki wszystkie wskaźniki ładowania LED zaświecą się na czerwono, a potem na zielono. Podczas tego procesu ładowarka wykonuje autodetekcję i kontrolę. Po zgaśnięciu wszystkich wskaźników ładowania LED, ładowarka jest gotowa do pracy.
5. Baterie przystosowane do ładowania wkładamy poprawnie z zachowaniem ich orientacji zaznaczonej w każdym gnieździe, czyli biegunem dodatnim (+) skierowanym do góry (patrz rys. 1).
6. Ładowarka po poprawnym włożeniu baterii do gniazda do ładowania włącza na czerwono wskaźnik ładowania LED i uruchamia ładowanie.
7. Po pełnym naładowaniu baterii wskaźnik ładowania LED świeci stale na zielono.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego

kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
