ION ORBIS Motion Sensor - Inteligentny dom Niceboy - Bezpłatna instrukcja obsługi

Rodzaj produktu	Pasywny czujnik ruchu na podczerwień (PIR)
Marka	Niceboy
Model	ION ORBIS Motion Sensor
Wymiary	43 x 38 x 36 mm
Protokół bezprzewodowy	Zigbee
Bateria	CR2 (bateria litowa)
Maksymalny zasięg wykrywania	7 m
Maksymalny kąt wykrywania	150°
Temperatura pracy	-10°C do +50°C
Wilgotność pracy	0 - 95% RH (bez kondensacji)
Maksymalna moc nadawania (Zigbee)	9,99 dBm
Częstotliwość pracy	2400 - 2483,5 MHz
Zawartość opakowania	Czujnik ruchu, naklejka, instrukcja obsługi
Instalacja	Przyklejany (naklejka) lub ustawiany, wysokość 1,2 - 2,1 m
Zastosowanie	Tylko do użytku wewnętrznego
Wymaga	Aplikacja Niceboy ION i mostek Niceboy ION ORBIS Bridge
Funkcje	Wykrywanie ruchu, scenariusze automatyzacji (włączanie/wyłączanie świateł)
Konserwacja	Czyścić suchą szmatką; wymienić baterię CR2 w razie potrzeby
Bezpieczeństwo	Nie połykać baterii; trzymać poza zasięgiem dzieci; niebezpieczne użycie
Naprawialność	Naprawy tylko przez autoryzowanego specjalistę
Gwarancja / Zgodność	Zgodny z dyrektywami UE; deklaracja na niceboy.eu

Często zadawane pytania - ION ORBIS Motion Sensor Niceboy

Jak zainstalować czujnik ruchu ION ORBIS?

Włóż baterię CR2, przytrzymaj przycisk resetowania przez 5 sekund, aż dioda zacznie szybko migać. Dodaj go przez aplikację Niceboy ION: wybierz ORBIS Bridge, a następnie 'Dodaj nowe urządzenie Zigbee'. Możesz też użyć '+' w prawym górnym rogu i wybrać 'Czujniki' > 'Czujnik ruchu'.

Jaki typ baterii używa czujnik ION ORBIS Motion Sensor?

Czujnik używa baterii litowej typu CR2. Należy ją wymienić na identyczny model.

Czy czujnik działa bez mostka ORBIS?

Nie, czujnik korzysta z protokołu Zigbee i wymaga mostka Niceboy ION ORBIS Bridge do połączenia z siecią Wi-Fi i aplikacją.

Jaki jest zasięg i kąt wykrywania?

Maksymalny zasięg wykrywania wynosi 7 metrów, a kąt wykrywania to 150 stopni. Zamontuj go na wysokości 1,2 do 2,1 m dla optymalnej wydajności.

Czy mogę używać tego czujnika na zewnątrz?

Nie, ten produkt jest przeznaczony tylko do użytku wewnętrznego. Nie wystawiaj go na deszcz, nadmierną wilgoć lub temperatury poza zakresem -10°C do +50°C.

Jak zresetować czujnik ION ORBIS?

Przytrzymaj przycisk resetowania (znajdujący się na czujniku) przez około 5 sekund, aż dioda zacznie szybko migać. Oznacza to, że czujnik jest gotowy do parowania.

Czy czujnik może być używany jako urządzenie bezpieczeństwa?

Nie, ten czujnik jest przeznaczony do celów komfortu (automatyzacja oświetlenia itp.) i nie powinien być używany jako główne urządzenie bezpieczeństwa w domu lub budynku.

Jak wyczyścić czujnik ruchu?

Użyj miękkiej, suchej szmatki do przetarcia powierzchni. Nie używaj wody ani chemikaliów. Przed czyszczeniem upewnij się, że czujnik jest odłączony.

Co zrobić, jeśli dioda nie miga po włożeniu baterii?

Sprawdź, czy bateria jest prawidłowo włożona i czy nie jest rozładowana. Jeśli problem nie ustąpi, przytrzymaj przycisk resetowania przez 10 sekund. Jeśli nadal nic, skontaktuj się z pomocą techniczną.

Gdzie mogę znaleźć deklarację zgodności?

Deklaracja zgodności UE jest dostępna na stronie niceboy.eu. Produkt jest zgodny z dyrektywami 2014/53/UE, 2014/30/UE, 2014/35/UE i 2011/65/UE.

INSTRUKCJA OBSŁUGI ION ORBIS Motion Sensor Niceboy

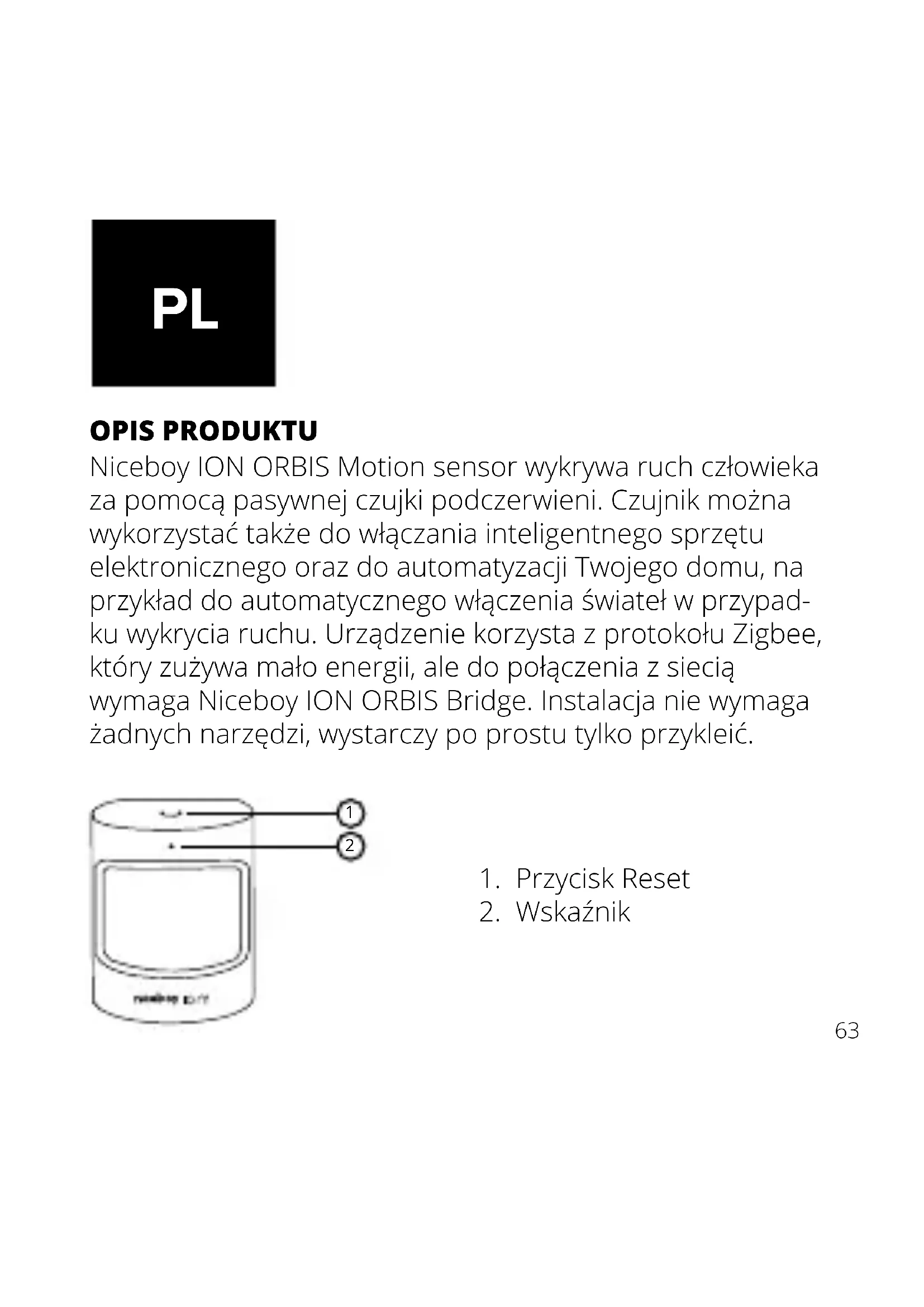

Niceboy ION ORBIS Motion sensor wykrywa ruch człowieka za pomocą pasywnej czujki podczerwieni. Czujnik można wykorzystać także do włączania inteligentnego sprzętu elektronicznego oraz do automatyzacji Twojego domu, na przykład do automatycznego włączenia świateł w przypadku wykrycia ruchu. Urządzenie korzysta z protokołu Zigbee, który zużywa mało energii, ale do połączenia z siecią wymaga Niceboy ION ORBIS Bridge. Instalacja nie wymaga żadnych narzędzi, wystarczy po prostu tylko przykleić.

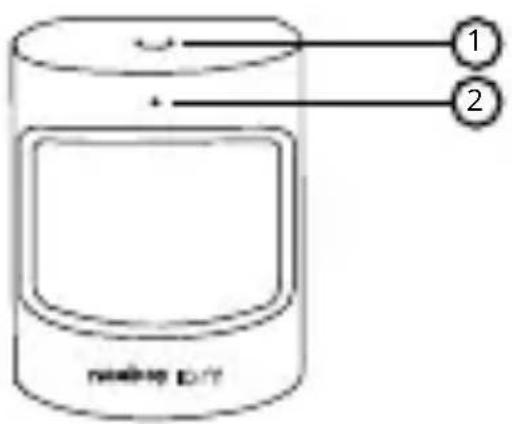

1 2 no text D/Y

1. Przycisk Reset
2. Wskaźnik

SZYBKIE USTAWIENIE

1. Przed aktywacją akcesoriów upewnij się, że masz po-braną aplikację Niceboy ION i zainstalowany Niceboy ION ORBIS Bridge.
2. Włóż baterię do czujnika (typ CR2). Następnie naciśnij i przytrzymaj przez 5 sekund przycisk resetowania, aż wskaźnik będzie szybko migać.
3. Urządzenie można dodać na dwa sposoby.

a. Otwórz aplikację Niceboy ION, kliknij w „Mój dom“ i następnie otwórz ORBIS Bridge. Kliknij w „Lista urządzeń Zigbee“ i następnie w „Dodaj nowe urządzenie“. Aplikacja rozpoczyna wyszukiwanie urządzeń w pobliżu. Gdy tylko urządzenie jest znalezione, wyświetla się ono na ekranie. Kliknij w urządzenie i dodaj go do swojej aplikacji.

b. Otwórz aplikację Niceboy ION i następnie, klikając w „+“ w prawym górnym narożniku, wejdź na stronę ręcznego dodawania urządzeń. Wybierz „Czujniki“, następnie kliknij w „Motion sensor“ i wybierz bramkę Zigbee (ORBIS Bridge). Aplikacja wydaje polecenie do włożenia baterii, resetowania urządzenia i sprawd-

zenia, czy wskaźnik szybko miga (krok 2). Po potwi-erdzeniu aplikacja rozpoczyna wyszukiwanie nowego urządzenia. Gdy tylko urządzenie jest znalezione, wystarczy dodać go do aplikacji.

1. Nowe urządzenie będzie widoczne w interfejsie produktu ORBIS Bridge oraz na stronie „Mój dom”.

INSTALACJA

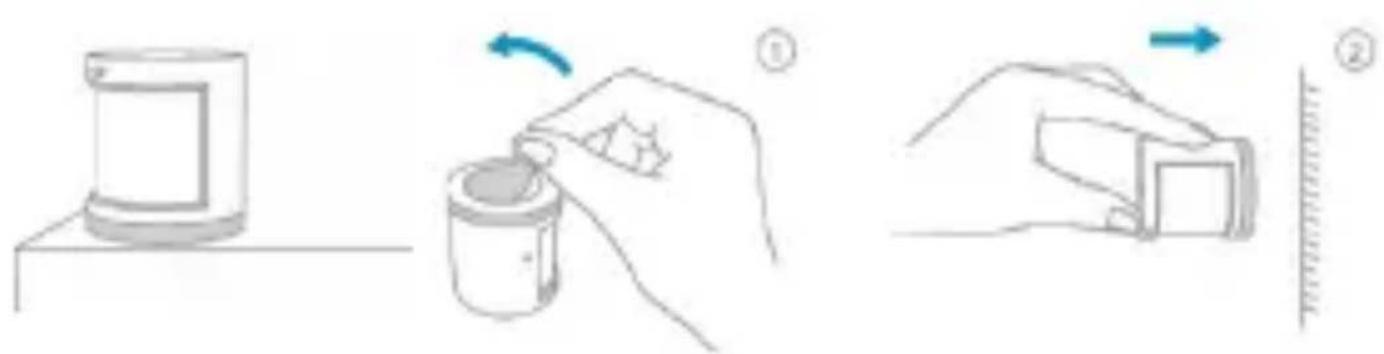

1. Opcja 1: Położ urządzenie w miejscu, które ma być monitorowane.
2. Opcja 2: Usuń folię ochronną (naklejka znajduje się w kartonie) i przyklej naklejkę w potrzebnym miejscu.

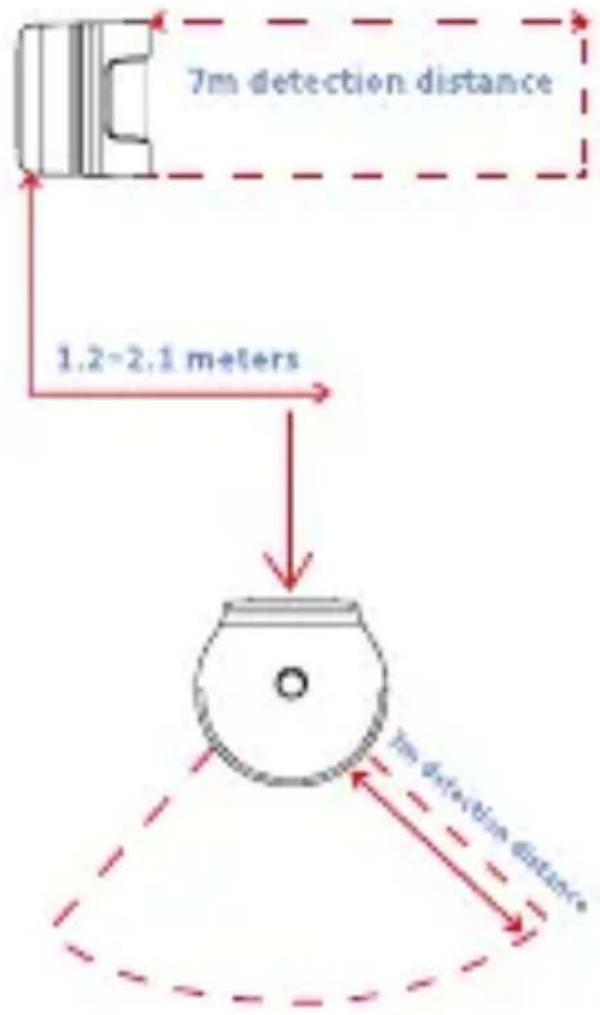

1. Wysokość instalacji powinna wynosić od 1,2 do 2,1 metra. Zakres wykrywania wynosi 150 stopni. W przypadku zainstalowania poniżej 1,2 m, zakres wykrywania ulegnie zmniejszeniu; w przypadku wysokości powyżej 2,1 m, zakres wykrywania może mieć martwe punkty.

• Produkt nie jest zabawką. Nie zostawiaj urządzenia w swobodnym zasięgu dzieci.
• Produkt jest przeznaczony do używania tylko w wewnętrznych pomieszczeniach domu. Nie używaj go w środowisku o wyższej/niższej temperaturze niż temperatura robocza.
• Nie polewaj produktu wodą ani innymi cieczami.
• Nie umieszczaj produktu w pobliżu źródeł ciepła. Nie umieszczaj urządzenia w zamkniętej przestrzeni bez zapewnienia zwykłej wentylacji.
• Wszelkie naprawy powinny być wykonywane przez autoryzowanego specjalistę. Nie próbuj samodzielnie naprawiać produktu.
• Produkt jest przeznaczony do zwiększenia komfortu. Nie powinien być używany w funkcji pierwotnego urządzenia zabezpieczającego w domu, budynku, magazynie lub jakichkolwiek innych miejscach.
• W przypadku niestosowania się użytkownika do zaleceń producenta, producent nie ponosi odpowiedzialności za ewentualne szkody.

UWAGA

• Zagrożenie wybuchem w przypadku wymiany baterii na nieprawidłowy typ.
• Zużyte baterie należy poddać utylizacji zgodnie ze wskazówkami podanymi na opakowaniu producenta.
• Nie połykaj baterii, istnieje ryzyko oparzeń substancjami chemicznymi.
• Produkt zawiera baterię litową / guzikową. Połknięcie baterii litowej / guzikowej może już w ciągu 2 godzin spowodować ciężkie oparzenia wewnętrzne i może prowadzić nawet do śmierci.
• Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.
• Jeśli obawiasz się, że mogło wystąpić połknięcie baterii lub ich umieszczenie w jakiejkolwiek części ciała, natychmiast zgłoś się do lekarza.
• Wrzucenie baterii do ognia lub piekarnika na gorące powietrze, jak również mechaniczne skruszenie lub rozpięcie baterii, może prowadzić do wybuchu.

• Pozostawienie baterii w środowisku o ekstremalnie wysokiej temperaturze może spowodować wybuch albo wyciek łatwopalnej cieczy.

• Narażenie baterii na ekstremalnie niskie ciśnienie powietrza może prowadzić do wybuchu albo wycieku łatwopalnej cieczy.

• Nieprawidłowe postępowanie (długie ładowanie, zwarcie, stłuczenie innym przedmiotem itd.) może w konsekwencji spowodować pożar, przegrzanie albo wyciek substancji niebezpiecznych z baterii.
• Okres trwałości obejmujący baterię lub akumulator, który może wchodzić w skład produktu, wynosi sześć miesięcy, gdyż chodzi o materiał eksploatacyjny.

SPECYFIKACJA

Model: ORBIS Motion sensor

Wymiary: 43 x 38 x 36 mm

Protokół komunikacji bezprzewodowej: Zigbee

Maksymalna odległość wykrywania: 7 m

Maksymalny kąt wykrywania: 150°

Temperatura robocza: od -10° do +50°C (14° do

122°F)

Wilgotność robocza: od 0 do 95% WW, bez

kondensacji pary wodnej

Maksymalna moc nadajnika (Zigbee): 9,99 dBm

Częstotliwość robocza: 2400 MHz – 2483,5 MHz

Zawartość opakowania: Czujnik ruchu, naklejka

3M, podręcznik użytkownika

Spółka RTB Media s.r.o. niniejszym oświadcza, że typ urządzenia radiowego ORBIS Motion sensor jest zgodny z dyrektywami: 2014/53/UE, 2014/30/UE, 2014/35/UE i 2011/65/UE. Pełna treść Deklaracji Zgodności UE jest do dyspozycji na poniższej stronie internetowej: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693IHvvu4CWpk3vjJGrvnC

INFORMACJA DLA UŻYTKOWNIKÓW DOTYCZĄCA UTYLIZACJI SPRZĘTU ELEKTRYCZNEGO I ELEKTRO- NICZNEGO (GOSPODARSTWA DOMOWE)

Symbol widniejący na produkcie albo w dokumentacji towarzyszącej oznacza, że zużytego sprzętu elektrycznego lub elektronicznego nie wolno likwidować wraz z odpadami komunalnymi. W celu prawidłowej utylizacji sprzętu należy oddać go w wyznaczonym punkcie zbiórki, gdzie zostanie on odebrany bezpłatnie. Prawidłowa utylizacja produktu pomaga zachować cenne zasoby naturalne i wspiera procesy zapobiegania potencjalnym ujemnym skutkom wobec środowiska i zdrowia człowieka, jakie mogłyby mieć miejsce w przypadku nieprawidłowej

utylizacji odpadów. Po więcej informacji należy zwrócić się do lokalnego urzędu lub najbliższego punktu zbiórki. Nieprawidłowa utylizacja odpadów tego rodzaju może skutkować nałożeniem kar pieniężnych zgodnie z przepisa- mi danego kraju. Informacje dla użytkowników dotyczące utylizacji sprzętu elektrycznego i elektronicznego.

(Firmy i przedsiębiorstwa)

W celu prawidłowej utylizacji sprzętu elektrycznego i elektronicznego używanego przez firmy i przedsiębiorstwa należy zwrócić się do producenta lub importera produktu. Udzieli on informacji na temat sposobów utylizacji produktu, a w zależności od daty wprowadzenia urządzenia elektrycznego do obrotu, poinformuje, na kim ciąży obowiązek finansowania utylizacji urządzenia elektrycznego. Informacje dotyczące utylizacji w pozostałych krajach, poza Unią Europejską. Powyższy symbol obowiązuje tylko w krajach Unii Europejskiej. Aby uzyskać szczegółowe informacje dotyczące utylizacji sprzętu elektrycznego i elektronicznego, należy zwrócić się do odpowiednich urzędów w Państwa kraju albo do sprzedawcy sprzętu.

W przypadku urządzenia radiowego, które celowo transmituje fale radiowe, instrukcje i informacje dotyczące bezpieczeństwa obejmują informacje o wszystkich pasmach częstotliwości, w których działa urządzenie radiowe, oraz o maksymalnej mocy częstotliwości radiowej nadawanej w paśmie częstotliwości, w którym działa urządzenie radiowe.
