INSTRUKCJA OBSŁUGI NT 611 Mwf Kärcher

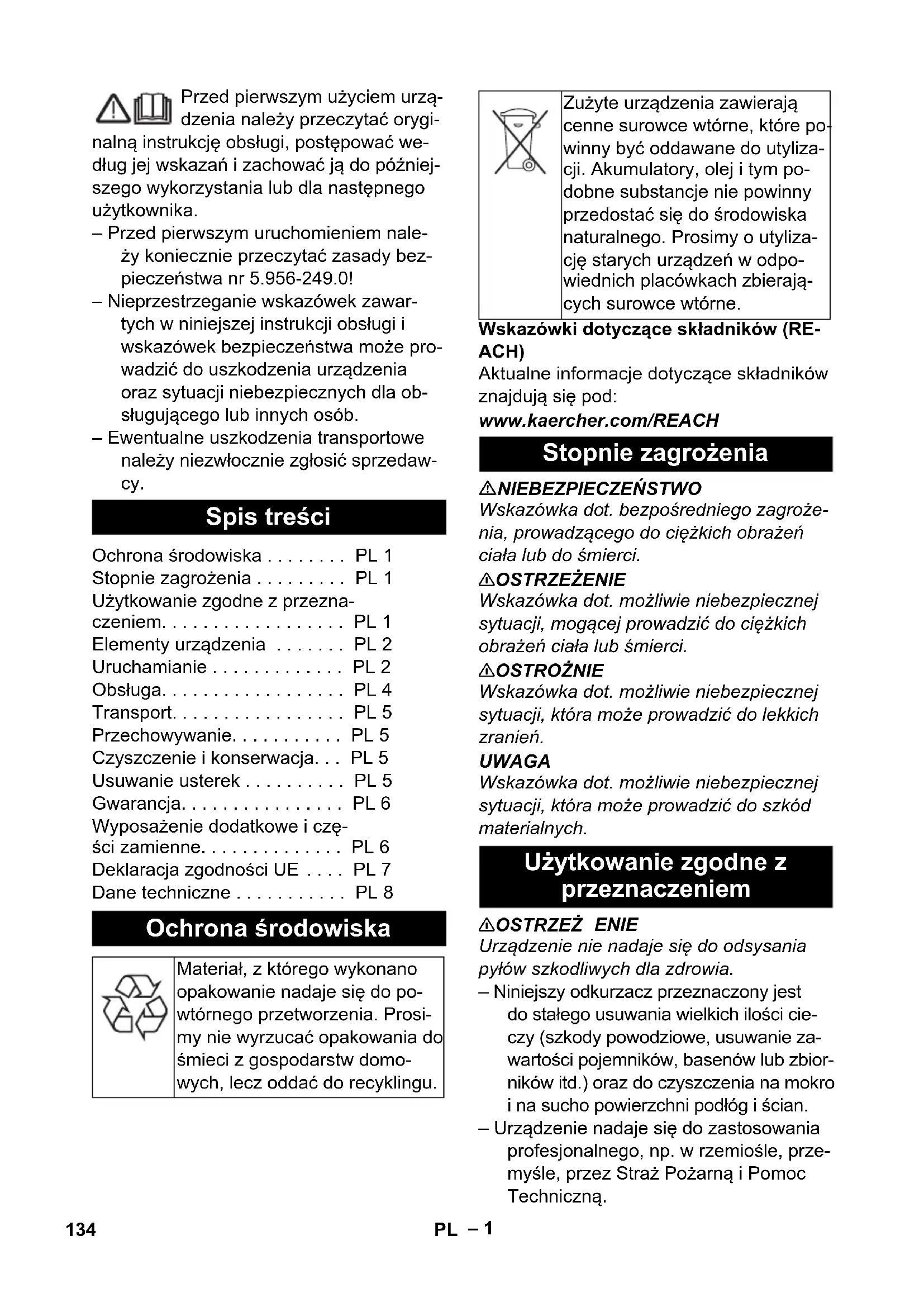

Št. delov Dolžina ka- bla EU 6.649-875.0 10 m 133SL– 1 Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować we- dług jej wskazań i zachować ją do później- szego wykorzystania lub dla następnego użytkownika. – Przed pierwszym uruchomieniem nale- ży koniecznie przeczytać zasady bez- pieczeństwa nr 5.956-249.0! – Nieprzestrzeganie wskazówek zawar- tych w niniejszej instrukcji obsługi i wskazówek bezpieczeństwa może pro- wadzić do uszkodzenia urządzenia oraz sytuacji niebezpiecznych dla ob- sługującego lub innych osób. – Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedaw- cy. Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH NIEBEZPIECZEŃSTWO Wskazówka dot. bezpośredniego zagroże- nia, prowadzącego do ciężkich obrażeń ciała lub do śmierci. 몇 OSTRZEŻENIE Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. 몇 OSTROŻNIE Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień. UWAGA Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych. 몇 OSTRZEŻ ENIE Urządzenie nie nadaje się do odsysania pyłów szkodliwych dla zdrowia. – Niniejszy odkurzacz przeznaczony jest do stałego usuwania wielkich ilości cie- czy (szkody powodziowe, usuwanie za- wartości pojemników, basenów lub zbior- ników itd.) oraz do czyszczenia na mokro i na sucho powierzchni podłóg i ścian. – Urządzenie nadaje się do zastosowania profesjonalnego, np. w rzemiośle, prze- myśle, przez Straż Pożarną i Pomoc Techniczną. Spis treści Ochrona środowiska . . . . . . . . PL 1 Stopnie zagrożenia . . . . . . . . . PL 1 Użytkowanie zgodne z przezna- czeniem. . . . . . . . . . . . . . . . . . PL 1 Elementy urządzenia . . . . . . . PL 2 Uruchamianie . . . . . . . . . . . . . PL 2 Obsługa. . . . . . . . . . . . . . . . . . PL 4 Transport. . . . . . . . . . . . . . . . . PL 5 Przechowywanie. . . . . . . . . . . PL 5 Czyszczenie i konserwacja. . . PL 5 Usuwanie usterek . . . . . . . . . . PL 5 Gwarancja. . . . . . . . . . . . . . . . PL 6 Wyposażenie dodatkowe i czę- ści zamienne. . . . . . . . . . . . . . PL 6 Deklaracja zgodności UE . . . . PL 7 Dane techniczne . . . . . . . . . . . PL 8 Ochrona środowiska Materiał, z którego wykonano opakowanie nadaje się do po- wtórnego przetworzenia. Prosi- my nie wyrzucać opakowania do śmieci z gospodarstw domo- wych, lecz oddać do recyklingu. Zużyte urządzenia zawierają cenne surowce wtórne, które po- winny być oddawane do utyliza- cji. Akumulatory, olej i tym po- dobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utyliza- cję starych urządzeń w odpo- wiednich placówkach zbierają- cych surowce wtórne. Stopnie zagrożenia Użytkowanie zgodne z przeznaczeniem 134 PL– 2 1 Pływak 2 Kabel sieciowy 3 Wtyczka sieciowa urządzenia 4 Wąż ssący 5 Ryglowanie głowicy ssącej 6 Zbiornik na zanieczyszczenia 7 Uchwyt kabla pompy odprowadzającej 8 Płytka zamykająca 9 Pałąk z rolkami skrętnymi 10 Kółko skrętne 11 Ssawka podłogowa 12 Regulacja wysokości dyszy do podłóg 13 Rura ssąca 14 Króciec ssący 15 Głowica ssąca 16 Pompa odprowadzająca 17 Nakrętka kołpakowa pompy odprowa- dzającej 18 Uchwyt do noszenia 19 Pokrywa filtra 20 Uchwyt do prowadzenia 21 Krzywak 22 Wyłącznik pływakowy pompy odprowa- dzającej 23 Filtr wstępny 24 Wtyczka sieciowa pompy odprowadza- jącej 25 Wyłącznik „WYŁ. pompę odprowadza- jącą“ 26 Gniazdko 27 Wyłącznik „WŁ. pompę odprowadzają- cą“ 28 Wyłącznik główny 29 Filtr wywiewny 30 Filtr zgrubny/Płaski filtr fałdowany 31 Wąż spustowy 32 Kołpak gwintowany (sprzęg GEKA-C) 33 Hak kablowy 34 Tabliczka identyfikacyjna Urządzenie umożliwia 3 tryby pracy: 1 Odkurzanie na mokro za pomocą pom- py odprowadzającej 2 Odkurzanie na mokro bez użycia pom- py odprowadzającej 3 Odkurzanie na sucho Wskazówka: Odkurzanie na mokro możli- we jest również przy wyłączonej wzgl. wy- montowanej pompie odprowadzającej. De- montaż pompy odprowadzającej, patrz Od- kurzanie na sucho. Rysunek Wymontować listwę szczotkową. Zamontować ściągacz. Wskazówka: Karbowana strona ściągacza powinna być skierowana na zewnątrz. Rysunek Odblokować i zdjąć głowicę ssącą. Wyjąć ku tyłowi papierowy wkład filtra/ worek włókninowy. Nałożyć i zablokować głowicę ssącą. – Przy zasysaniu mokrych zanieczysz- czeń zawsze należy usunąć filtr papie- rowy wzgl. włókninowy. Rysunek Odblokować i zdjąć głowicę ssącą. Usunąć filtr membranowy. Nałożyć i zablokować głowicę ssącą. – Przy odsysaniu mokrych zabrudzeń, za- wsze trzeba usunąć filtr membranowy. Otworzyć pokrywę filtra. Wyjąć płaski filtr falisty. Zamontować filtr zgrubny. Zamknąć pokrywę filtra, która powinna słyszalnie się zatrzasnąć. Rysunek Usunąć kołpak gwintowany (sprzęg GEKA-C). Podłączyć wąż odprowadzający (szero- kość znamionowa 3/4“ lub większa). Rysunek Usunąć brudną wodę za pomocą węża spustowego. Elementy urządzenia Uruchamianie Odkurzanie na mokro Zakładanie listew gumowych Wymiana worka papierowego/worka włókninowego Usunąć filtr membranowy. Montaż filtra zgrubnego Podłączanie węża odprowadzającego Spuszczanie brudnej wody 135PL– 3 UWAGA Podczas odkurzania nigdy nie można usu- wać filtra zgrubnego. – Odkurzanie na mokro bez użycia pompy odprowadzającej: Zalecane jest stoso- wanie specjalnego wkładu filtracyjnego (na mokro) (patrz systemy filtracyjne). – Po osiągnięciu maksymalnego pozio- mu cieczy urządzenie wyłącza się sa- moczynnie. – Po zakończeniu odkurzania na mokro: Pływaka, zbiornik i w razie potrzeby pompę odprowadzającą oczyścić wil- gotną szmatką i osuszyć. UWAGA Przed odkurzaniem na sucho: Wymonto- wać pompę odprowadzającą i płaski filtr fał- dowany. Wskazówka: Przy odkurzaniu na sucho należy generalnie używać płaskiego filtra fałdowanego. UWAGA Podczas odkurzania nigdy nie wyjmować płaskiego filtra falistego. – Przy odsysaniu drobnego kurzu można dodatkowo używać papierowego wkła- du filtra, worka włókninowego lub filtra membranowego. Wyjąć wtyczkę sieciową pompy odpro- wadzającej. Odblokować i zdjąć głowicę ssącą. Rysunek Wyjąć uchwyt kabla pompy odprowa- dzającej i zastąpić płytką zamykającą. Pociągnąć filtr wstępny za króćcem ssawnym i wyjąć go. Odkręcić nakrętkę kołpakową pompy odprowadzającej. Wyjąć ze zbiornika pompę odprowa- dzającą i wkładkę z tworzywa sztuczne- go. Rysunek Założyć kołpak gwintowany w miejsce węża odprowadzającego. Nałożyć i zablokować głowicę ssącą. Wskazówka: Płaski filtr fałdowany nie jest częścią dostawy. Otworzyć pokrywę filtra. Wyjąć filtr zgrubny. Zamontować płaski filtr fałdowany. Zamknąć pokrywę filtra, która powinna słyszalnie się zatrzasnąć. Rysunek Wymontować wargi gumowe. Zamontować pasek szczotkowy. Wskazówka: Papierowy wkład filtra wzgl. worek włókninowy nie jest częścią dostawy. Rysunek

Odblokować i zdjąć głowicę ssącą. Założyć filtr papierowy wzgl. włóknino- wy. Nałożyć i zablokować głowicę ssącą. Wskazówka: Filtr membranowy nie jest częścią dostawy. Wskazówka: W celu ochrony głowicy ssą- cej, przy pracy bez papierowego wkładu fil- tra wzgl. worka włókninowego należy uży- wać filtra membranowego. Rysunek Odblokować i zdjąć głowicę ssącą. Pociągnąć za filtr membranowy po- przez krawędź zbiornika. Nałożyć i zablokować głowicę ssącą. Obracać śrubę nastawczą zgodnie z ru- chem wskazówek zegara: Wysokie ustawienie dyszy do podłóg Obracać śrubę nastawczą w kierunku przeciwnym do ruchu wskazówek zega- ra: Niskie ustawienie dyszy do podłóg Ogólne Odkurzanie na sucho Ogólne Demontaż pompy odprowadzającej Montaż płaskiego filtra fałdowanego Montaż paska szczotkowego Zakładanie papierowego wkładu filtra/ worka włókninowego Zakładanie filtra membranowego Regulacja wysokości dyszy do podłóg 136 PL– 4 Rysunek Wężyk do zasysania zaopatrzony jest w sy- stem zatrzaskowy. Podłączyć można wszystkie elementy wyposażenia C-40/C- DN-40. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia i uszkodze- nia! Gniazdko przeznaczone jest jedynie do bezpośredniego podłączenia pompy od- prowadzającej do odkurzacza. Każde inne zastosowanie gniazdka jest niedozwolone. Włożyć wtyczkę sieciową sieciową urządzenia A Przycisk włącznika B Przycisk wyłącznika/Przycisk testowy C Wyłącznik ochronny D Czerwona kontrolka Nacisnąć przycisk włącznika, świeci się czerwona kontrolka. Wyłącznik ochron- ny jest gotowy do działania. Nacisnąć przycisk wyłącznika/przycisk testowy wyłącznika ochronnego, czer- wona kontrolka gaśnie. Wyłącza się wy- łącznik ochronny. Nacisnąć przycisk włącznika, świeci się czerwona kontrolka. Wyłącznik ochron- ny jest gotowy do działania. Włączyć urządzenie za pomocą wy- łącznika głównego. Stale usuwać wielkie ilości cieczy: Włą- czyć pompę odprowadzającą. Stale usuwać ciecze wzgl. przeprowa- dzać czyszczenie. Odblokować i zdjąć głowicę ssącą. Wyjąć uchwyt kabla pompy odprowa- dzającej. Pociągnąć filtr wstępny za króćcem ssawnym i wyjąć go. Opróżnić filtr wstępny. Podczas wkładania wsunąć filtr wstęp- ny przez króciec ssawny na tyle, aż bę- dzie on przylegał do ściany zbiornika. Włożyć uchwyt kabla pompy odprowa- dzającej. Nałożyć i zablokować głowicę ssącą. W razie potrzeby wyłączyć pompę od- prowadzającą. Wyłączyć urządzenie przy użyciu wy- łącznika głównego. Nacisnąć przycisk wyłącznika/przycisk testowy wyłącznika ochronnego, czer- wona kontrolka gaśnie. Wyłącza się wy- łącznik ochronny. Wyjąć wtyczkę sieciową sieciową urzą- dzenia Opróżnić zbiornik. Wyczyścić urządzenie od wewnątrz i od zewnątrz poprzez odkurzenie i wytarcie wilgotną szmatką. Nawinąć kabel sieciowy na hak przy pa- łąku przesuwnym. Okręcić wężyk do zasysania o pałąk przesuwny. Odstawić urządzenie do suchego po- mieszczenia i zabezpieczyć przed użyt- kowaniem przez osoby nieuprawnione. Złącze klipów Obsługa Włączenie urządzenia

Usuwanie odpadów wzgl. czyszczenie Opróżnianie filtra wstępnego Wyłączanie urządzenia Po każdym użyciu Przechowywanie urządzenia 137PL– 5 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. Nosić urządzenie trzymając za uchwyt nośny i rurę ssącą. W trakcie transportu w pojazdach nale- ży urządzenie zabezpieczyć przed po- ślizgiem i przechyleniem zgodnie z obo- wiązującymi przepisami. 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu. Urządzenie może być przechowywane je- dynie w pomieszczeniach wewnętrznych. NIEBEZPIECZEŃSTWO Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urzą- dzenie i odłączyć przewód sieciowy od za- silania. Otworzyć pokrywę filtra. Wymienić filtr zgrubny/płaski filtr fałdo- wany lub filtr powietrza odlotowego. Zamknąć pokrywę filtra, która powinna słyszalnie się zatrzasnąć. Odblokować i zdjąć głowicę ssącą. Wyjąć uchwyt kabla pompy odprowa- dzającej. Pociągnąć filtr wstępny za króćcem ssawnym i wyjąć go. Oczyścić filtr wstępny. Podczas wkładania wsunąć filtr wstęp- ny przez króciec ssawny na tyle, aż bę- dzie on przylegał do ściany zbiornika. Włożyć uchwyt kabla pompy odprowa- dzającej. Nałożyć i zablokować głowicę ssącą. Odblokować i zdjąć głowicę ssącą. Pływaka wyczyścić wilgotną szmatką. Nałożyć i zablokować głowicę ssącą. NIEBEZPIECZEŃSTWO Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urzą- dzenie i odłączyć przewód sieciowy od za- silania. Wsunąć filtr wstępny przez króciec ssawny na tyle, aż będzie on przylegał do ściany zbiornika. Zlecić kontrolę gniazdka zasilania przez wykwalifikowanego elektryka. Podłączyć wtyczkę sieciową urządze- nia do innego gniazdka w innym obwo- dzie elektrycznym. Zawiadomić serwis. Zawiadomić serwis. Sprawdzić gniazdko i bezpiecznik zasi- lania. Sprawdzić kabel sieciowy i wtyczkę sie- ciową urządzenia. Nacisnąć przycisk wyłącznika ochron- nego. Włączyć urządzenie. Sprawdzić pływak. Włączyć pompę odprowadzającą. Transport Przechowywanie Czyszczenie i konserwacja Wymiana filtra zgrubnego/płaskiego filtra fałdowanego lub filtra powietrza odlotowego Czyszczenie filtra wstępnego Czyszczenie pływaka Usuwanie usterek Nie można założyć głowicy zasysającej Nie można włączyć wyłącznika ochronnego Wyłącznik ochronny wyłącza się wielokrotnie przy włączaniu odkurzacza Turbina ssąca nie pracuje Turbina ssąca wyłącza się 138 PL– 6 Usunąć zatory z dyszy ssącej, rury ssą- cej, wężyka do zasysania lub filtra zgrubnego/płaskiego filtra fałdowanego. Wymienić filtr papierowy wzgl. włókni- nowy. Dobrze zatrzasnąć pokrywę filtra. Wyczyścić wzgl. wymienić filtr membra- nowy pod wodą bieżącą. Wymienić płaski filtr falisty. Sprawdzić szczelność węża spustowe- go. Opróżnić/wyczyścić filtr wstępny. Sprawdzić poprawną pozycję montażo- wą płaskiego filtra falistego. Sprawdzić poprawną pozycję montażo- wą filtra zgrubnego. Zamontować płaski filtr fałdowany. Sprawdzić poprawną pozycję montażo- wą płaskiego filtra falistego. Wymienić płaski filtr falisty. Sprawdzić gniazdko urządzenia. Uwolnić zakleszczony zbiorniku prze- łącznik z pływakiem. Uwolnić zakleszczony wirnik pompy. Wąż odprowadzający położyć bez za- gięć. Sprawdzić wąż odprowadzający pod kątem zatorów. Jeżeli usterka nie daje się usunąć, urzą- dzenie musi być sprawdzone przez ser- wis. W każdym kraju obowiązują warunki gwa- rancji określone przez odpowiedniego lo- kalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. Stosować tylko oryginalne akcesoria i czę- ści zamienne, które gwarantują niezawod- ną i bezusterkową eksploatację przyrządu. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie in- ternetowej www.kaercher.com. Moc ssania słabnie Przy odkurzaniu na sucho wydostaje się pył Pompa odprowadzająca nie działa Pompa odprowadzająca tłoczy małą ilość cieczy Serwis firmy Gwarancja Wyposażenie dodatkowe i części zamienne 139PL– 7 Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wy- magań w zakresie bezpieczeństwa i zdro- wia. Wszelkie nie uzgodnione z nami mo- dyfikacje urządzenia powodują utratę waż- ności tego oświadczenia. 5.957-602 Z upoważnienia zarządu przedsiębiorstwa. Pełnomocnik dokumentacji: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) tel.: [phone] faks: [phone] Winnenden, 2017/01/01 Deklaracja zgodności UE Produkt: Odkurzacz do pracy na mo- kro i sucho Typ: 1.146-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE 2011/65/UE Zastosowane normy zharmonizowane EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Zastosowane normy krajowe

Chief Executive Officer Head of Approbation 140 PL– 8 Dane techniczne NT 611 MWF Napięcie zasilające V 230 Częstotliwość Hz 1~ 50 Moc maksymalna W 2350 Moc (ogółem) W 2000 Moc znamionowa W 1200 Moc pompy odprowadzającej W 800 Pojemność zbiornika l 55 Pojemność cieczy l 42 Ilość powietrza (maks.) l/s 56 Podciśnienie (maks.) kPa (mbar) 23,5 (235) Stopień ochrony -- IPX4 Klasa ochronności -- I Przyłącze wężyka do zasysania (C-DN/C-ID) mm 40 Dług. x szer. x wys. mm 570 x 430 x 860 Typowy ciężar roboczy kg 23,0 Temperatura otoczenia (maks.) °C +40 Wartości określone zgodnie z EN 60335-2-69 Poziom ciśnienie akustycznego L

dB(A) 63 Niepewność pomiaru K

dB(A) 1 Drgania przenoszone przez kończyny górne m/s

<2,5 Niepewność pomiaru K m/s
