INSTRUKCJA OBSŁUGI SRM 15A TANNOY

wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.

10. Kabel sieciowy należy ułożyć tak, aby

nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze

podłączone do sieci sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo

sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

13. Używać wyłącznie sprzętu

dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. Wprzypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na czas

dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

16. Wykonywanie wszelkich napraw

należy zlecać jedynie wykwalikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.

utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

18. Nie instaluj w ograniczonej

przestrzeni, takiej jak półka na książki lub podobny zestaw.

19. Nie stawiaj na urządzeniu

źródeł otwartego ognia, takich jak zapalone świece.

20. Należy pamiętać o środowiskowych

aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

21. To urządzenie może być używane

w klimacie tropikalnym i umiarkowanym do 45 ° C.

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w niniejszym dokumencie. Specykacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone. OGRANICZONA GWARANCJA Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem community.musictribe. com/pages/support#warranty. eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kanlämnas

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/pages/ support#warranty. Uwaga Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼"TS. Wszystkie inne instalacje lub modykacje powinny być wykonywane wyłącznie przez wykwalikowany personel techniczny. Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi. Uwaga W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowanypersonel. Uwaga W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. Uwaga Prace serwisowe mogą być wykonywane jedynie przez wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawywykonywane mogą być jedynie przez wykwalikowany personeltechniczny.

1. Proszę przeczytać

2. Proszę przechowywać

niniejszą instrukcję.

3. Należy przestrzegać wszystkich

wskazówek ostrzegawczych.

4. Należy postępować zgodnie z

5. Urządzenia nie wolno używać w

6. Urządzenie można czyścić wyłącznie

7. Nie zasłaniać otworów

wentylacyjnych. Wczasie podłączania urządzenia należy przestrzegać zaleceńproducenta.

8. Nie stawiać urządzenia w pobliżu

źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W żadnym wypadku nie należy

usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa Ważne informacje o bezpieczeństwie16 SRM 10A/12A/15A Quick Start Guide

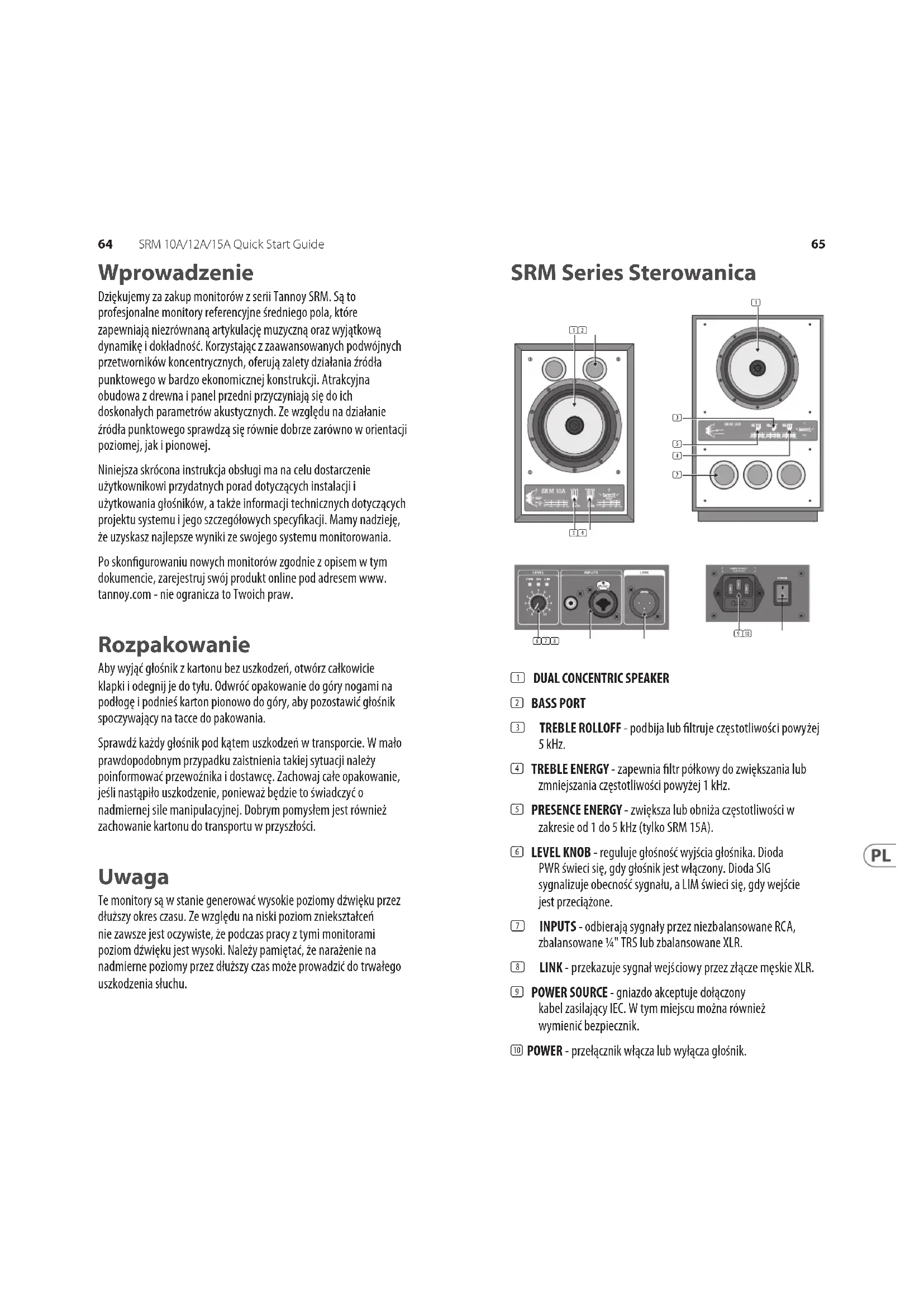

Wprowadzenie Dziękujemy za zakup monitorów z serii Tannoy SRM. Są to profesjonalne monitory referencyjne średniego pola, które zapewniają niezrównaną artykulację muzyczną oraz wyjątkową dynamikę i dokładność. Korzystając z zaawansowanych podwójnych przetworników koncentrycznych, oferują zalety działania źródła punktowego w bardzo ekonomicznej konstrukcji. Atrakcyjna obudowa z drewna i panel przedni przyczyniają się do ich doskonałych parametrów akustycznych. Ze względu na działanie źródła punktowego sprawdzą się równie dobrze zarówno w orientacji poziomej, jak i pionowej. Niniejsza skrócona instrukcja obsługi ma na celu dostarczenie użytkownikowi przydatnych porad dotyczących instalacji i użytkowania głośników, a także informacji technicznych dotyczących projektu systemu i jego szczegółowych specykacji. Mamy nadzieję, że uzyskasz najlepsze wyniki ze swojego systemu monitorowania. Po skongurowaniu nowych monitorów zgodnie z opisem w tym dokumencie, zarejestruj swój produkt online pod adresem www. tannoy.com - nie ogranicza to Twoich praw. Rozpakowanie Aby wyjąć głośnik z kartonu bez uszkodzeń, otwórz całkowicie klapki i odegnij je do tyłu. Odwróć opakowanie do góry nogami na podłogę i podnieś karton pionowo do góry, aby pozostawić głośnik spoczywający na tacce do pakowania. Sprawdź każdy głośnik pod kątem uszkodzeń w transporcie. W mało prawdopodobnym przypadku zaistnienia takiej sytuacji należy poinformować przewoźnika i dostawcę. Zachowaj całe opakowanie, jeśli nastąpiło uszkodzenie, ponieważ będzie to świadczyć o nadmiernej sile manipulacyjnej. Dobrym pomysłem jest również zachowanie kartonu do transportu w przyszłości. Uwaga Te monitory są w stanie generować wysokie poziomy dźwięku przez dłuższy okres czasu. Ze względu na niski poziom zniekształceń nie zawsze jest oczywiste, że podczas pracy z tymi monitorami poziom dźwięku jest wysoki. Należy pamiętać, że narażenie na nadmierne poziomy przez dłuższy czas może prowadzić do trwałego uszkodzenia słuchu. (3) (4) (1) (2) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10)

(1) DUAL CONCENTRIC SPEAKER

(2) BASS PORT (3) TREBLE ROLLOFF - podbija lub ltruje częstotliwości powyżej 5 kHz. (4) TREBLE ENERGY - zapewnia ltr półkowy do zwiększania lub zmniejszania częstotliwości powyżej 1 kHz. (5) PRESENCE ENERGY - zwiększa lub obniża częstotliwości w zakresie od 1 do 5 kHz (tylko SRM 15A). (6) LEVEL KNOB - reguluje głośność wyjścia głośnika. Dioda PWR świeci się, gdy głośnik jest włączony. Dioda SIG sygnalizuje obecność sygnału, a LIM świeci się, gdy wejście jest przeciążone. (7) INPUTS - odbierają sygnały przez niezbalansowane RCA, zbalansowane ¼" TRS lub zbalansowane XLR. (8) LINK - przekazuje sygnał wejściowy przez złącze męskie XLR. (9) POWER SOURCE - gniazdo akceptuje dołączony kabel zasilający IEC. W tym miejscu można również wymienić bezpiecznik. (10) POWER - przełącznik włącza lub wyłącza głośnik. SRM Series Sterowanica66 SRM 10A/12A/15A Quick Start Guide

Operacja Instalacja Wybierając odpowiednie miejsce na monitory, należy pamiętać, że zyczny montaż głośników może mieć duży wpływ na wydajność. W celu uzyskania najlepszych efektów monitory powinny być zamontowane na sztywnej konstrukcji, wspartej na podkładkach stykających się z panelem laminowanym. W tym celu do głośników dostarczane są samoprzylepne podkładki piankowe. Jeśli zamierzasz ustawić monitory w formacie poziomym, odłącz całą podkładkę od papieru podkładowego i przyklej ją po większej stronie, aby stała się dnem obudowy; przy ustawieniu pionowym podkładka jest wstępnie przycięta, dzięki czemu jedną połowę można łatwo odłączyć, aby dopasować się do mniejszego rozmiaru dolnego panelu. Zalecamy ustawienie monitorów tak, aby jednostki napędowe były skierowane do wewnątrz, z osiami skierowanymi w stronę miejsca odsłuchu. Odległość między dwoma głośnikami powinna wynosić od 2 do 3 metrów, w zależności od pozycji monitorowania. Odległość między pozycją monitorowania a każdym głośnikiem powinna być nieco większa niż odległość między głośnikami. Jeśli głośniki zostaną umieszczone zbyt blisko siebie, pełny obraz stereo może się nie pojawić. Z drugiej strony, jeśli umieścisz je zbyt daleko od siebie, zauważysz dziurę w środku obrazu stereo. Upewnij się, że pozycja konsoli nie przesłania bezpośredniego promieniowania dźwięku z jednostki napędowej Dual Concentric podczas siedzenia. Inżynier i producent powinni mieć wyraźny, niezakłócony widok na głośniki monitora. Podłącz źródło sygnału audio (konsola lub wyjście interfejsu) do jednego ze złączy wejściowych z tyłu głośnika. Połączenia można wykonać za pomocą niesymetrycznego kabla RCA, ale zalecane są zbalansowane kable ¼" TRS lub XLR. Gniazdo combo ¼"/ XLR jest okablowane jak pokazano: Po wybraniu odpowiedniego miejsca dla monitorów i odpowiednim ustawieniu, podłącz przewód zasilający do gniazdka sieciowego i włącz zasilanie. Powinna się teraz zaświecić dioda PWR na panelu tylnym. XLR Input ¼" TRS Input Signal (+) Pin 2 Tip (T) Signal (-) Pin 3 Ring (R) Ground Pin 1 Screen (S) Dostosowanie Z pokrętłem LEVEL ustawionym w środkowej pozycji (12:00), powoli podnieś wyjście z konsoli lub interfejsu podczas odtwarzania dźwięku. Zielona dioda LED SIG powinna zaświecić się za każdym razem, gdy dźwięk dociera do WEJŚĆ głośników. Jeśli czerwona dioda LIM kiedykolwiek się zaświeci, zmniejsz głośność źródła dźwięku. Jeśli potrzeba więcej głośności, podnieś pokrętło LEVEL do odpowiedniego ustawienia. Każdy model głośnika ma dwa elementy sterujące oznaczone jako Treble Energy i Treble Roll-O, a SRM 15A ma dodatkową kontrolkę o nazwie Presence Energy. Dzięki temu pasmo przenoszenia wysokich częstotliwości może być dostosowane do środowiska odsłuchowego. Aby dokonać regulacji, każdy głośnik powinien być obsługiwany pojedynczo w trybie mono. Panoramowanie wyjściem ze źródła dźwięku, tak aby cały sygnał był przekazywany tylko do lewego lub prawego głośnika. Regulacja Treble Energy zwiększa lub zmniejsza przetwornik HF w całym zakresie częstotliwości od 1 kHz do 20 kHz, podczas gdy wysokie tony oddziałują tylko na najwyższe częstotliwości powyżej 5 kHz. Presence Energy zwiększa lub obniża częstotliwości od 1 do 5 kHz. Wszystkie elementy sterujące powinny być początkowo ustawione w pozycji „Poziom”. Jeśli dźwięk jest zbyt jasny lub przytłumiony, energię tonów wysokich można wykorzystać do szerokich regulacji. Po ustaleniu tego ustawienia, w razie potrzeby można dokonać dalszej regulacji za pomocą energii wysokich tonów (i energii obecności w przypadku SRM 15A). Zmiany każdego elementu sterującego mogą być dość subtelne i mogą w ogóle nie być słyszalne, jeśli monitorowany dźwięk ma niewielką energię w regulowanym paśmie. Należy pamiętać, że ustawienie głośników i akustyka pomieszczenia również wpływają na reakcję głośnika.68 SRM 10A/12A/15A Quick Start Guide

Serwisowanie Czyszczenie obudowy Aby usunąć ślady i zadrapania, użyj średniej miękkiej szczotki. W razie potrzeby można użyć trochę ciepłej wody i detergentu, ale pod żadnym pozorem nie należy używać rozpuszczalnika ani ściernego środka czyszczącego. Powierzchnia zmieni kolor po zamoczeniu, ale po wyschnięciu powróci do normalnego stanu. Usuwanie sterownika Dual Concentric Przed przystąpieniem do jakichkolwiek czynności serwisowych wzmacniacz należy odłączyć od wejścia sygnałowego i zasilania sieciowego. Połóż obudowę na plecach, uważając, aby chronić tylną płytę. Odkręć cztery śruby sześciokątne i odłóż na bok. Rozłóż sterownik od przodu obudowy, uważając, aby nie zabrudzić przedniej powierzchni. W razie potrzeby użyj kawałka grubej tektury, aby się podważyć. Wymontuj sterownik i odłącz wewnętrzne okablowanie, uważając, aby nie uszkodzić ruchomych części sterownika LF. Aby zamontować sterownik, podłącz kable z wiązki przewodów do zacisków LF (czerwony + ve i niebieski -ve) i HF (biały + ve i czarny -ve). Umieść kierowcę w otworze montażowym, dokręć śruby palcami, a następnie stopniowo dokręcaj je tak, aby kierowca siedział równomiernie. Serwisowanie jednostki napędowej Jednostka wysokiej częstotliwości może być wyposażona w nowy zespół membrany. Kierując kierowcę w dół, zwolnij trzy śruby mocujące zespół HF i podnieś urządzenie HF pionowo do góry i z dala od przyciągania magnetycznego wywoływanego przez magnes LF. Wymień membranę - jest samocentrująca - zwracając uwagę na prawidłowe wyrównanie części. Aby ponownie zamontować jednostkę HF, przytrzymaj ją około 30 cm pionowo nad magnesem LF obiema rękami, opierając się na łokciach. Rozsuń łokcie i opuść jednostkę HF z tyłu magnesu LF. Gdy urządzenie HF zbliży się do magnesu, poczujesz odpychanie pól magnetycznych. Dopasuj otwory mocujące i zabezpiecz śrubami, równomiernie dokręcając. Nie dokręcaj śrub ostatecznie, dopóki nie upewnisz się, że jednostka wysokiej częstotliwości jest prawidłowo osadzona, a dwa systemy magnesów wydają się być równoległe. Jednostka LF może zostać ponownie stożkowa w normalny sposób. Używać tylko części i kleju dostarczonych w zestawie stożka. Sprawdzanie jednostki Całość można sprawdzić za pomocą podłączonego do wejścia generatora przebiegu sinusoidalnego. Wymagany będzie oscylator o wysokiej jakości i niskim poziomie zniekształceń (najlepiej o częstotliwości dudnienia), aby sprawdzić, czy nie ma brzęczenia i grzechotania generowanego przez jednostkę napędową. Napięcie na wejściu powinno wynosić 0,2 Vrms. Testowanie całego układu ma oczywistą wadę polegającą na tym, że w przypadku jakiejkolwiek usterki może być trudno stwierdzić, czy uszkodzony jest napęd czy wzmacniacz. W takim przypadku każda część musiałaby zostać sprawdzona niezależnie, co oznacza, że należy usunąć jednostkę napędową (patrz powyżej). Jeśli z jakiegokolwiek powodu wzmacniacz wymaga wyjęcia z obudowy, należy zwrócić uwagę, aby wykręcić tylko odpowiednie śruby (jest 8 śrub mocujących, po 2 z każdej strony płytki). Bezpiecznik Bezpiecznik znajduje się tuż pod wejściem sieciowym. Wymiana jest prosta, a zapasowy bezpiecznik znajduje się wewnątrz samej obudowy bezpiecznika. Zawsze używaj bezpiecznika o odpowiedniej wartości, jak wskazano na sitodruku, istnieją dwa różne typy w zależności od napięcia roboczego. Wszelkie inne czynności serwisowe związane z sekcją elektroniczną powinny być wykonywane wyłącznie przez wykwalikowany i upoważniony personel. W przypadku jakiejkolwiek usterki urządzenia, w pierwszej kolejności należy sprawdzić połączenie wejściowe, szczególnie jeśli źródło ma wyjścia niesymetryczne, ponieważ niewłaściwe podłączenie może skutkować znacznym obniżeniem poziomu i wpłynąć na odpowiedź.70 SRM 10A/12A/15A Quick Start Guide

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój

autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe. com PRZED zwrotem produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości. Other important information Ważna informacja
