INSTRUKCJA OBSŁUGI WEP 2200230 METABO
pl Instrukcja oryginalna 93
el PnwtotuTc o8nyie Xpno 102
hu Eredeti hasznalati utasitas 111
ukOpriHaJIbHa iHCTpyKciJ3 eknnyatauii 119
| i14. | W 2000-180+1) Serial Number: 06429.. | W 2000-230+1) Serial Number: 06430.. | W 2200-180+1) Serial Number: 06434.. | WP 2200-180+1) Serial Number: 06438.. | W 2200-230+1) Serial Number: 06435.. | WE 2000-230+1) Serial Number: 06432.. | WE 2200-230+1) Serial Number: 06437.. | WP 2000-230+1) Serial Number: 06431.. | WEP 2200-230+1) Serial Number: 06428.. | |
| Ø mm (in) | 180 (7) | 230 (9) | 180 (7) | 230 (9) | ||||||
| tmax1; tmax2; tmax3; tmax4 | mm (in) | 12; 8; 8;15 (5/32; 5/16; 5/16; 19/32) | ||||||||
| M / I - mm (in) | M 14 / 24 (5/16) | |||||||||
| n0 | min-1(rpm) | 8450 | 600 845 | 0 6600 | ||||||
| P1 | W | 2000 2200 | 2000 2200 2000 2200 | |||||||
| P2 | W | 1370 1520 | 1370 1520 1370 1520 | |||||||
| m kg (lbs) | 5,3(11.7) | 5,7(12.6) | 5,3(11.7) | 5,7 (12.6) | ||||||
| ah,SG/Kh,SG | m/s2 | 7,1 / 1,5 | ||||||||
| ah,DS/Kh,DS | m/s2 | <2,5 / 1,5 | ||||||||
| LpA/KpA | dB(A) | 92 / 3 | 93 / 3 92 / 3 | 93 / 3 | ||||||
| LWA/KWA | dB(A) | 100 / 3 | 101 / 3 | 100 / 3 | 101 / 3 | |||||
E^2) 2011/65/EU,2006/42/EC,2014/30/EU E^3) EN 62841-1:2015+A11:2022,EN IEC 62841-2- 3:2021+A11:2021,EN IEC 63000:2018
2024-04-22, Bernd Fleischmann
Direktor Innovation, Forschung und Entwicklung (Director Innovation, Research and Development)
*4) Metabowerke GmbH, Metabo-Allee 1, 72622 Nuertingen, Germany
*1 180 mm (7"）630356000
_ = 230 ~mm (9") 630357000
^*2 0110mm623140000
*4 CED 230:626752000
only = 230mm(9^ )
5.1/5.2 only = 180mm(7^ )
DEUTSCHde

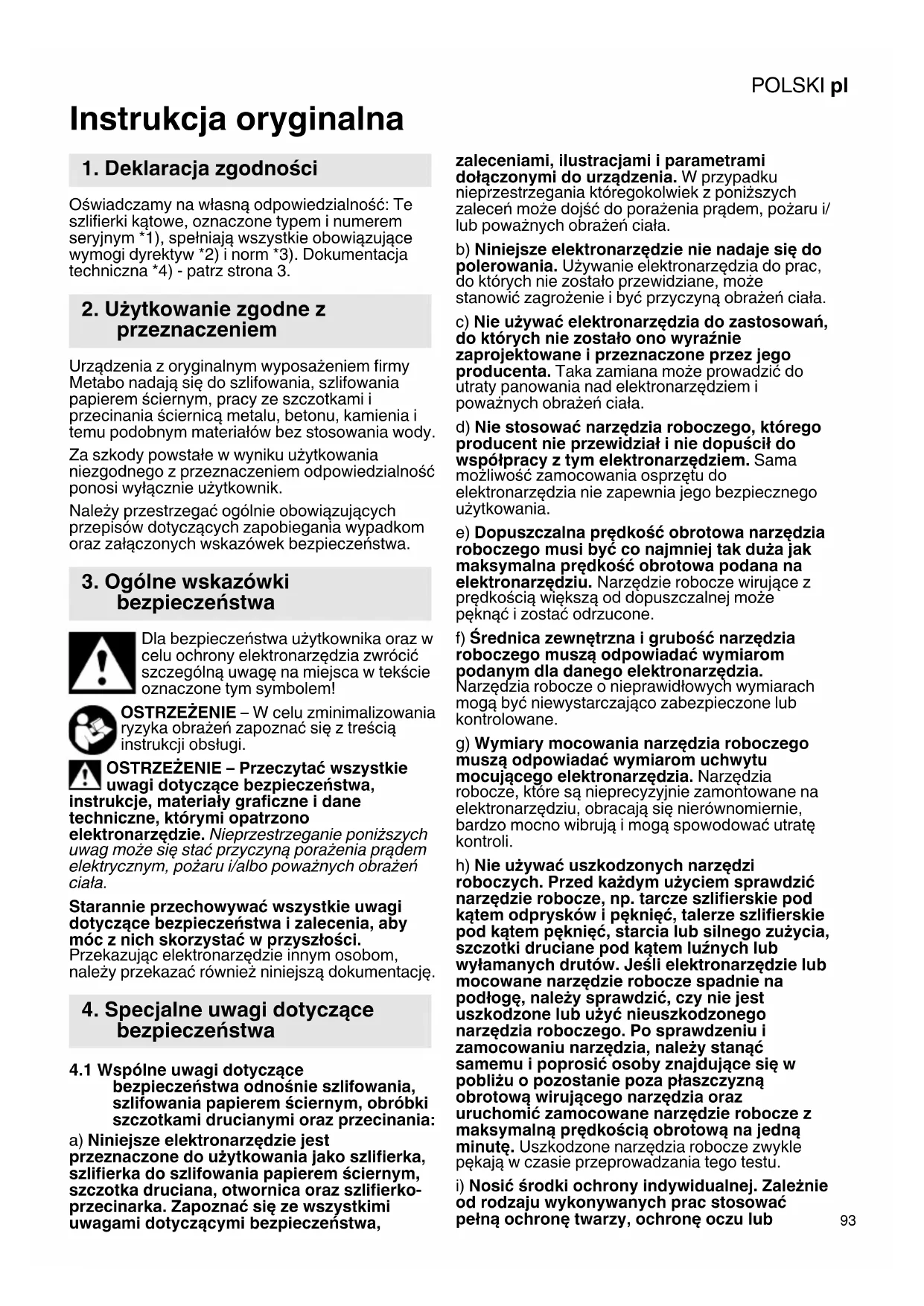

Instrukcja oryginalna
1. Deklaracja zgodnosci
Oswiadczamy na wlasna odpowiedzialnosc: Te szlifierki katowe, oznaczone typem i numeroem seryjnym *1), spelniaja wzystkie obowiazujuce wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4)- patrz strona 3.
2. Uzytkowanie zgodne z przyeznaczeniem
Urzadzenia z oryginalnym wyposzażem firmy Metabo nagada są do szlifowania, szlifowania papierem sciernym, przyce ze szczotkami i przecinania sciernica metalu, betonu, kamenia i temu podobnym materialów bez stosowania wody.
Za szkody powstate w winiku uzytkowania niezgodnego z przyznaczeniem odompowiedzialnosc ponosi wyłacznie uzytkownik.
Nalezy przestrzegać ogólnie obowiazujacych przechisów dotycznych zapobiegania wypadkom oraz załaczonych wskazowej bezpiecznośćstwa.
3. Ogólne wskazówki bezpieczność
Dla bezpieczestrewa uzytkownika oraz w celu ochry elektronarzedzia zworci szccepholna uwage na/DDsca w tekscie oznaczone tym symbolem!
OSTRZEZENIE - W celu zminimalizowania rzyka obrażen zapoznać sie ztreść instrukcjci obstugi.
OSTRZEZENIE - Przeczyta wsztkieuwagi dotyczace bezpieczentwa,ukcie, materiały graficzne i danenicze, którymi opatrzone
elektronarzédzie. Nieprzestrzeganie ponizszych uwag要去 sie stać przyczyna porazenia pradem elektrycznym, pozarui'albo powaznych obrażenciata.
Starannie przechowywać wszymstkie uwagi dotyczȩbezmiecznych zialecenia, aby moc z nich skorzystac w przyszȩsci.
Przekazujac elektronarzedzie innym osobom, nalezy przekazac rowniez niniejsza dokumentacja.
4. Specjalne uwagi dotyczę bezpieczność
4.1 Wspólne uwagi dotyczze bezpieczentwa odnosnie szlifowania, szlifowania papierem sciernym, obrbki szczotkami drucianymi oraz przycecinania:
a) Niniejsze elektronarzędzie jest przyznaczone do uzytkowania jako szlifierka, szlifierka do szlifowania papierem sciernym, szczotka druciana, otwornica oraz szlifierkoprzecinarka. Zapoznać sie ze wszystkimi uwagami dotyczymi bezpiecznych,
zaleceniami, ilustracjami i parametrami dołączonymi do urẑadzenia. W przypadku nieprzejstręgania któregokolwiek z poniźszych zalecenMZe goźć do porazenia przem, pożaru i/ lub powaznych obrażćciała.
b) Niniejsze elektronarzedzie nie nadaje sie do polerowania. Uzywanie elektronarzedzia do prac, do ktorych nie zostato przywidziane, moze stanowic zagrozenia i byc przyczyna obrażci?a.
c) Nie uzywać elektronarżędzia do zastosowan, do kórch nie zostalo ono wyraźnie zaprojektowane i przyznaczone przyzejego producenta. Taka zamiana要去 prowadzić do utraty panowania nad elektronarżędziem i powaznych obrażćciała.
d) Nie stosowoć narȩźdia roboczego, krórego producent nie przywidziaj i nie dopuść do w społpracy z tym elektronarȩźciem. Sama sąwość zamocowania osprȩtu do elektronarȩźdia nie zapewnia和他的 bezpiecznych uzytkowania.
e) Dopuszczalna prędkość obrotowa narȩźdia roboczenia musi byc co najmnej tak duźka jak maksymalna prȩdkość obrotowa podana na elektronarżędziu. Narȩźdie robocze wiruju z prȩdkości wieksza od dopuszczalnej sąpeknac i zostac odrzucione.
f) Srednica zewnetrzna i grubosc narzedzia roboczego musza odpowiadac wymiarom podanym dla danego elektronarzędzia.
Naręźdia roboczne o nieprawidłowych wymiarach moga byc niewystarczajaco zabezpieczone lub kontrlowane.
g) Wymiary mocowania naręźdia roboczego musza odpowiadc wymiarom uchwytu mocujuść elektronarȩźdia. Narȩźdia robocze, ktore są nieprecyżnych zamontowane na elektronarȩźiu, obracaja sie hierównomiernie, bardzo mocno wibruju i moga spowodowej utrata kontrli.
h) Nie uzywać uszkodzonych narźedzi roboczych. Przed kaźdym uzyciem sprawdzić narźedzie robocze, np. tarcze szlifierskie pod katem odprysków i出入境, talerze szlifierskie pod katem出入境, starcia lub silngo zȩzycia, szczotki druciane pod katem luźnych lub wylamanych drutow. Jesli elektronarzędzie lub mocowane narźedzie robocze spadnie na podło, naleź sprawdzić,czy nie jest uszkodzone lub użyc nieuszawkodzonego narźedzia roboczego. Po sprawdzeniu i zamocowaniu narźedzia, naleź stanac samemu i poprosić osoby znajdujace są被淘汰 o pozostanie poza plaszczyzną obrotowa wirujucego narźedzia oraz uruchomic zamocOWANE narźedzie robocze z maksymalną prędkość obrotowa na jeder minute. Uszkodzone narźedzia robocze zwykle出入境 w czasie przyepamadzania unto testu.
i) Nosić srodki ochryny indywidualnej. Zaleźnie od rodzaju wykonywanych prac stosowej pełna ochrone twarzy, ochrone oczu lub
POLSKIpl
okulary ochonne. O ile zachodzi takapotrzeba, stosowac maske przeciwyłowa,ochronniki sliusch, rekawice ochrune lubspecialny fartuch chroniacy prerzd drobnymiczastkami sciernicy i szlifowanego materiau. Chronic oczy prerzd ciałami obcymi odrzucanympodczas wykonywania rożnych prac.Maska przeciwyłowa i maska ochronna drógoddechowych musza byc w stanie odfiltrowac pyfpowstajcy podczas pracy.Dlugotrwale naraZeniena duzy hałasMZe spowodawac utratę sliusch.
j) W stosunku do innych osob nalezy zwracać uwage, aby zachowały bezpiecznych odleglosć od strefy roboczej. Kaźda osoba, która wchodzi do strefy roboczej musi nosić srodki ochrony indywidualnej. Odmami obrabianego elementu lub pękniȩne narędzia robocze mogą zostac wyrzucone i spowodowej obrażenia równieź poza bezposrednia strefa robocza.
k) Podczas wykonywania prac, w trakcie kórych narędzie robocze sąnać na ukrYTE przewody elektryczne lub na wlasny kabel sieciowy, trzymać elektronarȩdzie wyłącznie za izolowane uzychy. Kontakt z przyzewodem znejdujocymi się pod napiȩciem sąspowodowej przypiewy pradu przyez metalowe elementy urzadzenia i w efekcie doprowadzić do porazenia pradem.
I) Przewód zasilajacyNSE narzyma c dala odOCRacajacysie narzedzi roboczych.W
przypadku utraty kontrl nad narzedomoz
nastapić przyeciecie albo pochwycenie kabla, a
taske dostanie sie rak do wirujucego narzedomia
roboczego.
m) Wźadnym wypadku nie wolno odkląć elektronarżędzia przyczęwym zatrzymaniem są narźędzia roboczego.
Obracajace sie narzędzie robocze要去ztnac sie z powierzchnia, na ktora dostanie odlozone i w konsekwenci spowodowej utrata kontrl nad elektronarzedziem.
n) Nie wolno przenosić pracujucego elektronarzédzia. Na skutek przypadkowej dotkniecia ubranie uzytkownika sąze zostac pochwycone przyez wirujuce narzejdie roboczne, któ sąze wwiercić sie w CIAto.
o) W regula rnych odstepach czasu czysci szczeliny wentylacyjne elektronarzedzia. Wentlyator silnika wciaga pyt do obudowy, a duze nagromadzenie pu metalowe go moze spowodowac zagrozenia zwiagane z pradem elektrycznym.
p) Nie uzywać elektronarżędzia w_CITYu materiałow palnych. Iskry moga spowodstaw zapłon takich materiałow.
q) Nie uzywać narźedzi roboczych wymagajych stosowania cieknych chłodziw. Stosowanie wody lub innych chłodziw cieknych要去 spowodowej porañenie pradem elektrycznym.
4.2 Odrzut i odpwiednie uwagi dotyczne bezpieczenstwa
Odrzut jest gwaltowna reakacja spowodowaną zablokOWANIem lub zahaczeniem wirujucego narzedzia roboczego, takiego jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zahaczenia lub zablokOWanie powoduje nagle zatrzymanie sie wirujucego narzedzia roboczego. Wskutek tego niedkontrolowane elektronarzedzie uzyskuje przyspieszemen w kierunku przyciwnym do kierunku obrotów zablokOWANEgo narzedzia roboczego.
Jesli np. tarcza szlifierska ulegnie zakleszczeniu lub zablokowaniu w elemencie, to zablokowana krawędz tarczy zagłbiona w elemencie要去 spowodowej wylamanie tarczy lub odrzut. Tarcza szlifierska przyemieszczsa sie wtedy w kierunku operatora albo przyciwnym,azolejne od kierunku obrotów zablokowanej tarczy. W takim przypadku tarcze szlifierskie moga rownieź pękać.
Odrzut jest konsekwencja nieprawidłowego uzytkowania elektronarzdzia i/lub niewlasciwych warunków roboczych. Podjecie odpowiednich, opisanych ponizej srodków ostroznosci pozwala zapobiec temu zjawisku.
a) Mocno trzymac elektronarzedzie oraz utrzymywać ciało i ramiona w pozycji, która pozwoli zamortyzowej silę odrzutu. Zawsze uzywać rekojesci pomocniczej, abyMIC jak najepsza kontrole nad sią odrzutu lub nad momentami reakcji podczas rozruchu. Poprzej odpowiednie srodki ostrożnosci operatorMZe zapanowac nad odrzutem i cofniȩciem.
b) Nigdy nie zbližć rák do wirujacych naręźti roboczych. W przypadku odrzutu narȩźcie robocze są obsunść po sące.
c) Unikać obszaru, w kierunku któregoMZo zostac odrzucone zablokowane elektronarzedzie. Wwyniku odrzutu elektronarzedzie przyemieszczsa sie w kierunku przechiwym do ruchu tarczy szlifierskiej w mistruszablokowania.
d) Szczególna ostrożnosć zachować podczas pracy w strefie narozników, ostrych krawędzi itp. Unikaś sytuacje, w krórych narȩźdia robocze uderzaja o element obrabiany i ulegaj zakleszczeniu. W naroznikach, na ostrych krawędziach lub w przypadku uderzenia wirujucenarżędzie robocze苄wo są zakleszcza. Powoduje to utrata kontroli lub odrzut.
e) Do cięcia drewna nie uzywać tarczy tancuchowej, diamentowej tarczy tkȩzej z segmentami, pomiedźki tórymi szczeliny są wieksze nit 10 mm, oraz tarczy zȩbatej. Tatem narźędzia robocze czȩsto powoduź odrzut lub utrata kontroli.
4.3 Specjalne zasady bezpieczeste wadotyczye szlifowania i przyceinianiatarcza:
a) Stosowac wyłacznie sciernice dopuszczone dla danego elektronarżedzia i ostone przywidzania dla tejSciernicy. Sciernice, ktore nie są przywidziane dla danego elektronarżedzia
moga byc niedostatecznie osloniète i nie gwarantuja nalezytego bezpieczentwa.
b) Wypuktie tarcze szlifierskie nalezy mocować w taki sposob, aby powierzchnia szlifujacja nie wystawata ponad plaszczyznę krawędzio slony. Nieprawidłowo zamontowana tarcza szlifierska wystajacja ponad plaszczyznę krawędzio slony nie gwarantuje wystarczȩagego zabezpieczenia.
c) Oślona musi być bezpiecznie zamocowana na elektronarżedziu i ustawiona w taki sposob, aby zapewnić sąwyźsy stopié bezpieczędsta, tzn. tak, zeby w strone uzytkownika byla skierowana sąliwie sąmniejsza czȩcść niedostoni偈e sciernicy. Zadaniem osłony jest ochrona uzytkownika przy odłamkami, przyypadownik dotkniȩciem sciernicy, jak rawnieź przyded iskrami, króre moga spowodowej zapalenie odzieź.
d) Sciernic wolno uzywać tylko do zalecanych zastosowan. Przykład: do szlifowania nigdy nie uzywać bocznej powierzchni sarczy, która jest przyeznacznona do przechinania. Tarcze tnace są przyeznaczone do usuwania materiały za pomoczą krawędzi sarczy. Boczny nacisk na tarcze要去 spowodowej jej pękniść.
e) Stosowac wyłacznie nieuszkidzone kołnierze mocujace o wielksi i ksztańcie odpowiednim dla wybranej sciernicy.
Prawidłowo dobrany końierz stanowy oparcie dla tarczy szlifierskiej, a tym samym zmiejeśza ryzyko jej出入境. Końierz do tarcz tnacych moga są rożnic od końierz do innych tarcz szlifierskich.
f) Nie stosowac uzywanych tarcz szlifierskich przyeznaczonych do wiekszych elektronarzedzi. Tarcze szlifierskie przyeznaczone do wiekszych elektronarzedzi nie są przystosowej do wysokich prędkosci obrotowych mniejszych elektronarzedzi i moga pękać.
g) W przypadku stosowania tarcz o podwojnym przyeznaczeniu zawsze uzywać osłony odpowiedniaj do wykonywanej pracy. W przypadku niedostosowania wȩciewej oslony sążbrawnych, co sążbrawnych sążczenia, co sążczenia sążczenia.
4.4 Dodatkowe spezialne uwagi dotyczne bezpieczestewa podczas cięcia:
a) Unikać blokowania tarczytnacej i zbyt dużego docisku. Nie wykonywać nadmiernie glębokichciec. Przechȩzenia tarczytnacej zwiększa jej naprzejenia i podatnosć na zakleszczenia lub zablokowanie, a tym samym不可避免ność odrzutulub pęknięcia tarczy.
b) Unikać strefy przyd i za wirujucā tarcza tnaca. W przypadku przyemieszczania tarczytnacej w obrabianym elemencie od siebie, w razie odrzutu elektronarzedzie z wirujucā tarcza zostaje wyrzucone bezposrednio w kierunku uzytkownika.
c) W przypadku zakleszczenia tarczytnacej lub przerwania pracy wyłaczyc elektronarzędzie i przytrzymac je spokojnie, az tarcza calkowicie sie zatrzyma. Nie wolno wymiągać obracajacej sie jesteczze tarczytnacej z nacięcia, gdyź要去
to spowodowac odrzut. Zlokalizowac i usunac przyczynie zakleszczenia.
d) Nie wączać elektronarżedzia dopóki
znajduje sie ono w obrabianym elemencie.
Ciecie można ostroźnie kontynuowych, dopiero kiedy tarcza tnaca osiagnie maksymalna
predkość obrotowa. W przyciwnym razie tarcza
moze są zakleszczyc, wyskoczyc z obrabianego detalu lub spowodowej odrzut.
e) Aby zmniejszyc ryzyko odrzutu na skutek zakleszczenia sie tarczy tnacej, aberriane phyty i wieksze elementy nalezy podpierać. Duze elementy poddawane obróbce moga sie wyginać pod wlasnym cięzarem. Element aberriany musi byc podparty po obu stronach tarczy, zarówno w povlizu linii ciȩcia, jak i przy krawędzi.
f) Szczególna ostrożnosć zachować przy „wcieciach“ w istniejeść sciany lub innieznane obszary. Tarcza tnaca zag(lebiona w scianie要去 natrafić na przewody gazowej, wodne, elektryczne lub innie obiekty i spowodowej odrzut.
g) Nie wykonywać cięc krzywoliniowych. Przechȩzenia tarczytnacej zwiększa jej naprȩzenia i podatnosć na zakleszczenia lub zablokowanie, a tym samym不可避免ć odrzutu lub pękniść tarczy, coMZE prowadzić do powaznych obrażen.
4.5 Specjalne uwagi dotyczębezpieczność odnosnie szlifowaniapapieremSciernym:
a) Uzywac arkuszy szlifierskich o wstaciwym rozmiarze i przyestrzegac informaci producenta dotycznych wyboru arkuszy szlifierskich. Arkusz szlifierski wystajcy poza talerz szlifierski要去 spowodować obrażenia, a takłe zahaczenia, zerwanie arkusza lub oderzut.
4.6 Specjalne uwagi dotyczne bezpieczentwa odnosnie prac z użyciem szczotek drucianych:
a) Pamiętac, ze szczotka druciana traci druty rownikę w trakcie zwykło go uzytkowania. Nie przyȩzȩć drutow zbyt mocnym dociskiem. Odrzucone kawali drufu moga bardzo tymwo przybeść cienka odzież i/lub skóre.
b) Jeźeli zalecane jest uzywanie osłony zabezmieczajacej, wyeliminować moziwość dotykania osłony przyez szczotkę drucianą. Wskutek docisko zȩzania sity odśrodkowej szczotki talerzowej i garnkowe moga zwiększać swoja srednice.
OSTRZEJELENIE - Zawsze nosić okulary ochonne.
Nosić ochronniki stuchu.
OSTRZEZENIE - Elektronarzedzie obstugiwać zawsze obiema rękami.
POLSKIpl
Podczas przechinania nie uzywac osłony zabezmieczajacej do szlifowania. Ze względów bezpieczędwa do przy z tarcznych aleź uzywac osłony do przechinania.
Nie stosowac diamentowych tarcz tnacych z segmentami, pomiedzy ktorymi szczeliny są wieksze niz 10 mm. Dopuszczalne są tylko ujemne katy natarcia segmentów.
Kompozytowe tarcze tnace stosowac tylko w przypadku, gdy sa wzmocnione.
Uzywać elastycznych podkładek, są zostaty dostarczone w komplecie z materiały szliffierskimi i są wymagane.
Przestręgać informaggi producenta narȩźdia i osprȩtu! Chronić tarcze przyzed smarem i uderzeniami!
Narędzia robocze przechowywoć i stosowac zgodnia z zaleceniami producenta.
Nigdy nie stosowac tarcz tnacych do szlifowania zdzierajacego lub usuwania zadziorow! Tarcze tnace nie moga byc poddawane naciskom bocznym.
Zaleca sie stosowanie odpowiedniego
stacionarnego urzadzenia odsysajacego. Na
zasilaniu elektrycznym zainstalowac wyłacznik
roznicowopradowy (RCD) o maks. pradzie
wyzwalajacym 30 mA. W przypadku wyłaczenia
szlifierki kąbowej przyze wyłacznik
roznicowopradowy sprawdzić i ocyszcie
urzadzenia. Patrz Rozdzial 9. Czyszczenie.
Urzejdenia nie wolno wączać jestli brakuje w nim elementów lub zabezmieczne względnie są one uszkodzone.
Urzadzenia zlagodnym rozruchem (rozpoznawalne po symbolu, WE...“ na oznaczeniu typu): jesti przy wyczaniu urzadzenia bardzo szybko przyspieszys do maksymalnej predkosci obrotowej, oznacza to blad elektroniki. Dalsze istotne dla bezpieczenstwa funkcie elektroniki nie beda dostepne. Naleź natychmiast zlecić naprawe urzadzenia (patrz Rozdziat 12.).
Nalezy uzywac elastycznych podktheadek,重点领域 one dostarczone w komplecie z materialami szlifierskimi i są one wymagane.
Naleź przyestrzegać informacijs producenta naręźdia lub akcesiorów! TarczeNSEZY chronić przyśd smarem i uderzeniami!
Tarcze szlifierskie musza byc przechowywane i stosowane zgodnie z zaleceniami producenta.
W zadnym wypadku nie uzywac tarcz tnacych doszlifowania zdzierajacego! Tarcze tnace nie moga byc poddawane naciskom bocznym.
Obrabiany element musi byc mocno oparty i zabepeziony przyd przesunieciem, np. za pomocu urzadzen mocujacych. Duze elementy poddawane obrbce musza byc odpowiednio podparte.
W przypadku narźedzi roboczych z wiktadka gwintowana konćowska wrzeciona nie sąstycka sie ze spodem otworu narźedzia szlifierskiego. Naleź zwracć uwage na to, aby gwint w narźedziu roboczym był wystarczajć d.§ugi, aby pomieszć
dugosc wrzeciona. Gwint w narzedziu roboczym musi pasować do gwintu na wrzecionie. Dugosc wrzeciona i gwint wrzeciona patrz strona 3 i Rozdziaf 14. Dane techniczne.
Zaleca sie stosowanie stacionarnego urzadzenia odsysajacego. Nazasilaniu elektrycznym danezy zaintalowac wylacznik roznicowopradyw z maks. pradem wyzwalajacym 30mA. W przypadku wylaczenia szlifierki katowej przyez wylacznik roznicowopradyw danezy sprawdzić i ocyszcie urzadzenia. Patrz Rozdzial 9. Czyszczenie.
Nie wolno uzywac uszkodzonych, nieokragglych wzglédnie wibrujacych narźedzi.
Nalezy unikać uszkodzenia przyzewodów gazowych lub wodociągowych, przyzewodów elektrycznych i scian nosnych (statyka).
Przed przystapieniem do regulacji ustawien,\ przezbrajania lub konserwacje danezy wymiagnac\ wtyczke z gniazda sieciowego.
Uszkodzony lub pękniety uchwyt dodatkowy sązy wymiennie. Nie wolno uzywać urzadzenia z uszkodzonym uchwytem dodatkowym.
Uszkodzona lub pękniąs oszone naleź wymienić. Nie wolno uzywć urzadzenia z uzskodzona oszone.
Małę elementy poddawane obróbie naleź odpowiednio zamocowac. Mnżna je zamocowej na przyklad w imadle.
W przypadku stosowania tarcz o podwojnym przyeznaczeniu (kombinacja tarczy szlifierskiej i sciernicy tnacej) montowanych za pomocka konnierza wolno uzywać wyłącznie nastepujacych typów oslon: typ A, typ C.
Patrz rozdziaf 11.

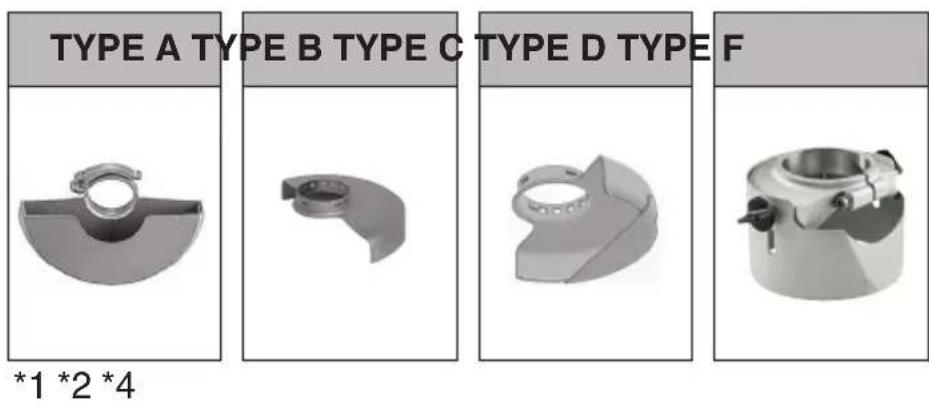

Stosowanie wlasciwej oslony:
Stosowanie niewlasciwej oslony boce przyczyna utraty kontrlo i powaznych obrazen. Przyklady nieprawidlowego zastosowania:
- W przypadku stosowania osłony typu A do szlifowania bocznych osłona i element obrabiany mogą sąbie wzajemnie przyszkadzac, co prowadzi do niedostatecznej kontrli.
- W przypadku stosowania osióny typu B do przycecinania kompozytowymi tarczami tnącymi istnieje podwyższone ryzyko narañenia na wyrzucane iskry i czastki scierne oraz odłamki tarczy szlifierskiej w przypadku jej pekBnia.
- W przypadku stosowania oslony typu A, B, C do przycecinania i szlifowania bocznego w betonie i murze istnieje podwyzszone ryzyko narażenia na dzialanie pyfu oraz utraty kontrli skutkujaçej odrzutom.
- W przypadku stosowania oslony typu A, B, C ze szczotka talerzowa o grubosci wiekszej niz dopuszczalna druty moga natrafic na oslone, co shove spowodownik ich zlamanie.
Zawsze uzywac ostony przyeznaczonej do danego narzedzia roboczego. Patrz Rozdziat 11.
Redukcja zapylenia:
OSTRZEZENIE - Niekóre rodzaje pyłów, ktoré powstaja podczas szlifowania papierem
sciernym, ciècia, szlifowania, wiercenia i innych prac, zawieraja substancje chemiczne, o ktorych
wiadomo, ze wywołuja raka, wady wrodzone lub jaburzaja zdolnosć Rozrodcza. Takie chemikalia to na przykBlad:
- ołów z farb zawierajacych ołów,
-pyl mineralny z cegiel, cementu i innych wyrobow murarskich, - arsen i chrom zawarty w drewnie poddanym obrobce chemicznej.
Rzyko narażeniaazoley od czestotliwość wykonywania takich prac. Aby zmiejejszych zagrozenia ze strony substancji chemicznych: pracstaw o obszarze o dobrej wentylacji i stosowac atestowane srodki ochronne, np. maski przyciwpyłowe zaprojektowane do filtrowania czastek mikroskopijnej wielkość.
Powyźsze informacja odnosza są rownik do pyłów powstajycch przy obróbcinny materialów, np. niedtorych rodzajów drewna (drewno dębowe lub Bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcie allergiczne i choroby ukuładu oddechowego. Zapobiegać przyrozstawaniu są czastek pytu do organizmu.
Przestręgać wytycznych dotycznych obrabianego materiały, pracowników, rodzaju i sąjeśca zastosowania oraz przyepsów krajowych (np. przyepsów dotycznych ochrony pracy, utylizacje).
Eliminowac szkodliwe czastki zgowietrza w mistręschu ich emisi i zapobiegac ich odkladiu siw otoczeniu.
Do prac specialnych uzywac odpowiedniego osprzetu. Pozwoli to agranicycz ilosc czastek przenikajych wNiekontrolowany sposob do otoczenia.
Stosowac odpowiedni uklad odsysania pylu.
W celu zminimalizowania zagrozenia pylem:
- Nie kierować uwalnianych czastek i strumienia powietrza wylotowej z maszyny w strone samego siebie, w kierunku innych odob znajdujacych sie w povlizu ani na osiadty pyt.
- Uzywac systemów odpylania i/albo oczyszczaczy powietrza.
- Zapewnić扭矩 wentylacja sąska przy utrzymywoć je w czystosci poprzej odkurzanie. Zamiatanie lub nadmuch powoduź wzbijanie pytu.
- Odkurzac lub prac odzież ochronna. Nie przytedmUCHIWAC, nie trzepac, nie czyszci szczotka.
5. Przejęd
Patrz strona 2.

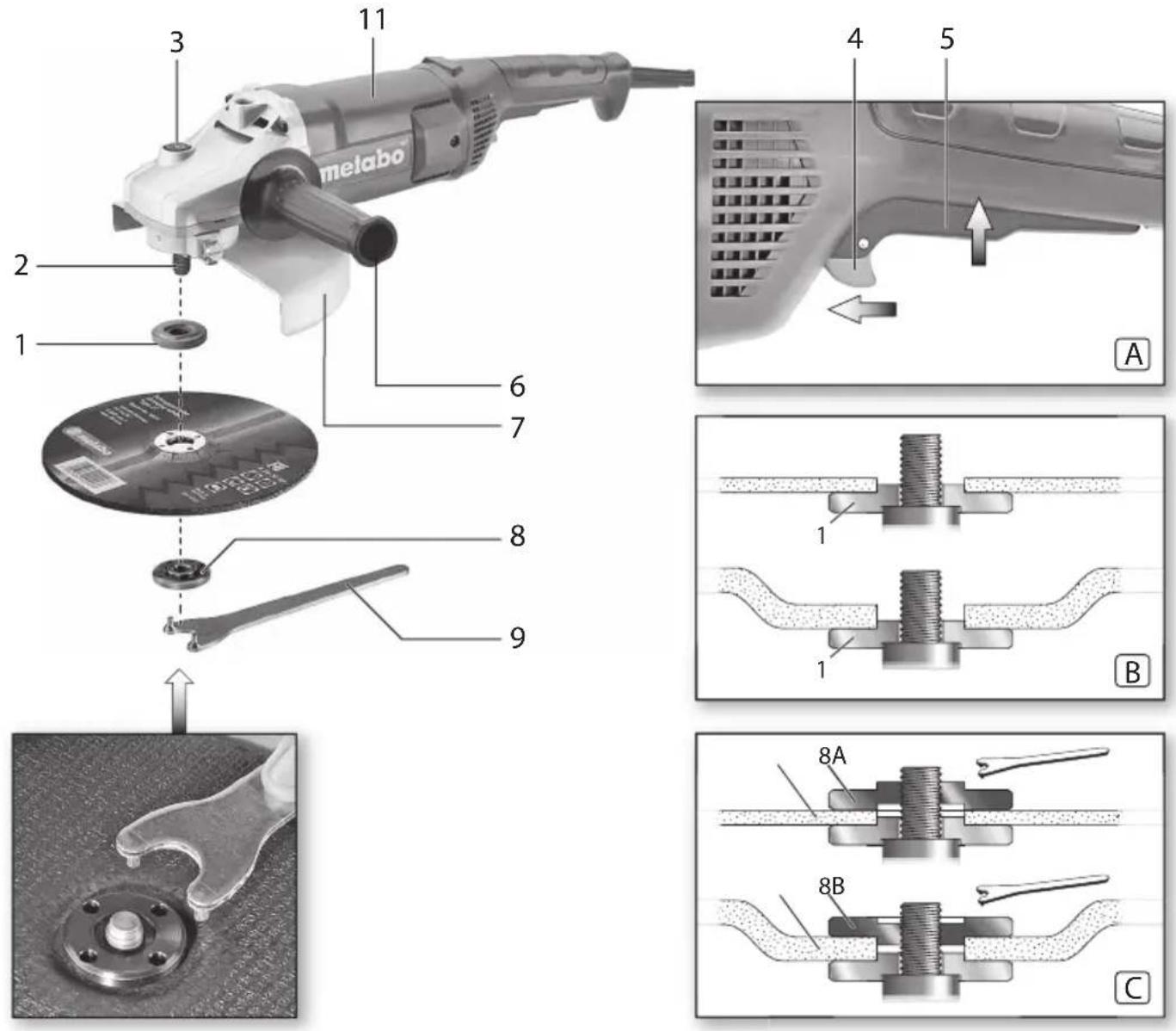

1 Kolnierz wsporczy
2 Wrzecierno
3 Przycisk zabeepieczajcy wrzeciono
4 Blokada (przed niedzamierzonym wączeniem, ewent. do wączenia trybu pracy ciaglej)*
5 Przycisk wącznika (do wącznia i wętaczania)
6 Uchwyt dodatkowy
7 Ostona
8 Nakreetka mocujaca
9 Klucz dwuotworowy
10 Šruba (do przyestawania i mocowania osłony)
11 Rkoješć
* w zależnosci od wyposañenia/nie objęte zakresem dostawy
6. Uruchomienie
Przed uruchomieniem urzadzenia nalezy porownac napiecie i czestotliwość sieciane na tabliczce znamionowej z parametrami zoprystwyanej sieci zasilajȩcej.
Na zasilaniu elektrycznym danezy
zainstalowac wyłacznik rożnicowoprady z
s. pradem wyzwalajacym 30mA.
Naleź stosować wyłącznie przywod przyȩzajacy oMinimalnym przykroju poprzejcznych wynoszącym 1,5 mm². Przewody przyȩzajść musza byc odpowiednie do wielkość podoru mocy urzadzenia (por.dane techniczne). W przypadku zastosowania bębna przyzwodowej, przywod naleź zawsie calkowicie rozwijać.
6.1 Mocowanie uchwytu dodatkowego
Prace nalezy wykonywać wylącznie z zamocowanym uchwytem dodatkowym (6)!
Wkrećić mocno reçcznie uchwyt dodatkowy w lewy, srodkowy lub prawy otwor gwintowany (w zaležnosci od potrzeb).
6.2 Mocowanie oslony
(do pracy z tarczami szlifierskimi)
Ze wźględów bezpieczenia sta stosowej wyłącznie oszone przyznaczoną do danegość roboczego! Stosowanie niewlasciwej now sąbzć przyczyna utraty kontrli i zȩznych obrażen. Patrz sądzial 11. zrzej!
Przed uruchomieniem urzadzenia: Zatozyc ochronna oslone.
Do prac z tarczami zdzierajacymi ze względow bezpieczenstwa trzeba stosowa zne (7).
Do prac ze sciernicami tnacymi ze względow zu bepieczneistwa trzeba stosowac specjalnaime do cięcia sciernicowego (patrz rozdziel 11.38esoria).

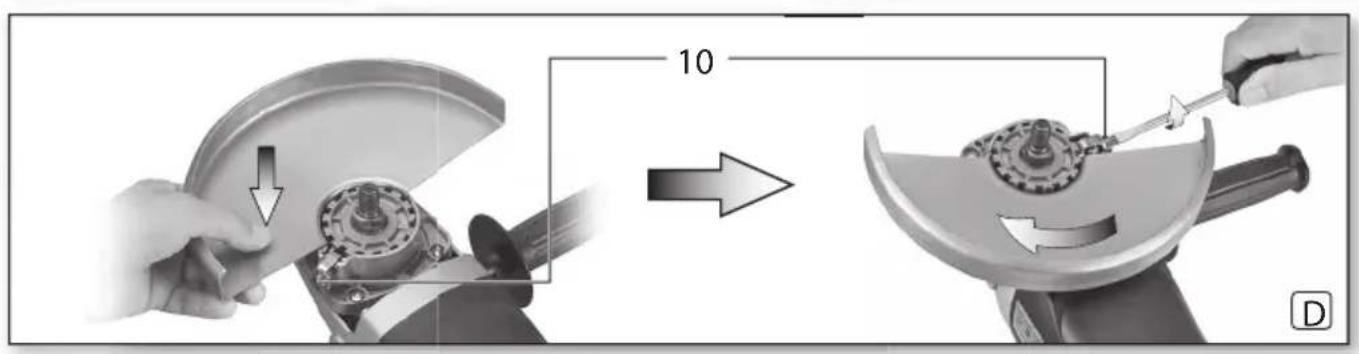

Patrz strona 2, rysunek D.
- Odkrecić招投标 (10). Nasadzic ostone (7) w pozymji, jakPokazano na rysunku.
- Obróci oszone w taki sposob, aby zamknieta strefa byla skierowana w strone uzytkownika.
- Dokrécic招投标 (10), zabeepieczenie przy obrotceniem musi przy tym znaleźć są w wyȩlobieniach.
- Sprawdzić bezpieczne zamocowanie: osłona nie要去 dac sie obracć.
Nalezy stosować wyłacznie naręźdia mocowane, ponad które osłona wystaje o co najmiej 3,4 mm.
POLSKIpl
6.3 Zasilanie sieciowe
Gniazda sieciowe musza byc zabezmieczone za pomocawolnych bezpiecznikow topikowych lub wylacznikow instalacyjnych.
Maszyny z symbolem, WE...“ na oznaczeniu typu: (z wbudowanym automatycznym ogranicznikiem pradu Rozruchowej (tagodny Rozruch).) Gniażda sieciowe moga byc zabeźpieczone rownikę za pomoc sązybkich bezpieczników topikowych lub wyłączników instalacyjniych.
7. Mocowanie tarczy szlifierskiej
Przed kaźdym przystapieniem do przyezbrajania: wymiagac wtyczke przewodu zasilajacego z gniazda wtykowego. Urzadzenie musi byc wyłaczone i wrzeciono musi byc hieruchome.
Do prac ze sciernicami tnacymi ze wzgladow bezpieczentwa nalezy stosowac ostone do przycecinania sciernicowego (patrz rozdiaz 11. Akcesoria).
7.1 Blokowanie wrzeczna
Przycisk blokujacy wrzeciono (3) nalezy naciskać tylko przy hieruchomym wrzecisionie!
- Nacisnac przycisk blokujacy wrzeci no (3) i przekrecic wrzeci no
(2) reka do momentu, az przycisk blokujacy wrzeciono zatrzasnie sie w odczuwalny sposob.
7.2 Nakstadanie tarczy szlifierskiej
Patrz strona 2, rysunek B.
- Nałoźcy kolarsz wsporczy (1) na wrzejciono. jest on prawnę zamontowy, gdy nie sąna go obracć na wrzejcionie.
- Nałoźcy tarcze szlifierska na kolnierz wsporczy (1) w sposob przyzdawiony na rysunku B.
Tarcza szlifierska musi równomiernie przylegAAC do kolnierza wsporczego. Kolnierz blaszany sciernic tnacych musi przylegAAC do kolnierza wsporczego.
7.3 Mocowanie/odkrecanie nakrtki mocujacej
W przypadku stosowania nakrearke z dwoma otworami przycisk blokady wrzeciona wolno
(3) naciskac tylko wtedy, gdy wrzeciono jest hieruchome.
Mocowanie nakråtki mocujučej (8):
Obie strony nakȩcki mocujȩje rożnia są międź soba. Wkrećić nakȩtek mocujȩca na wrzeciono w nastepujucy spośb:
Patrz strona 2, rysunek C.
-A) W przypadku cienkich tarcz szlifierskich:
Pierscien oporowy nakrtki mocujucej (8) skierowany jest do góry, aby cienka tarcza szlifierska mogła zostac bezpiecznie przymocowan.
B) W przypadku cienkich tarcz szlifierskich: Pierscien oporowy nakrtki mocujucej (8)
skierowany jest w dóf, aby nakråtka mocujaca mogła zostac bezpiecznie przymocowan na wrzezonie.
- Zablokowa wrzeciono. Przykrećić nakȩte monocȩcę (8) kluczem dwuotworwym (9) wierunku ruchu wskazowej zegara.
Odkrpecanie nakrzykimocujucej:
- Blokowanie wrzeciona (patrz Rozdiaz 7.1). Odkrecić nakrtek mocujacja (8) kluczem dwuotworwym (9) w kierunku przyciwnym do ruchu wskazówek zagara.
8. Uzytkowanie
8.1 Włączanie i wȩclazanie
Urzadzenie nalezy prowadzić zawsze obiema rekami.
Najpierw wączyć urzadzenia, a dopiero potem dosunę narȩźcie mocowan do obrabianego elementu.
Nalezy unika zasysania dodatkowych pyłow i wiórow przyez urzadzenia. Urzadzenia sązy wącza i wyłączao z dala od nagromadzonego pytu. Po wymićzeniu urzadzenia walno je odkladeć dopiero po calkowitym zatrzymaniu silnika.
Nalezy unikać niedamierzonego uruchomienia: urzadzenia nalezy zawsze wyłaczać, gdy wtyczka jest wyciagana z gniazda wtykowego lub w przypadku przyerwy w dopływie produ.
Przy wączeniu w trybie ciagymi urzadzenia pracuje w dalej, nawet jestli zostanie wyrwane z reki. Z tego względu urzadzenia naleź y zawsze trzymaść obiema rękami za odpowiednie uchwyty, przyjac bezpieczna pozycje i pracstaw c skupieniu.
Patrz strona 2, rysunek A.
Włacznie chwilowe:
Włacznie: przyśsunanć blocade (4) w kierunku strz空气质量 nacinść przycisk wącznika (5).
Wyłacznie: zwolnić przyczisk wącznika (5).
Tryb przyciag到账j (w zaleznosci od wyposzazenia):
Włuczanie: przystrzyzmac go w pozycji wcijsniętej. Urzadzenia jest wączone. Nastepnie przyszamć blokade (4) kolejny raz wierunku strzański, aby zablokowania przyczisk wącznika (5) (tryb ciagły).
Wylacznia: nacinac a nastepnie zwolnic przycisk wylacznika (5).
8.2 Wskazówki dotyczne pracy urzadzenia Szlifowanie:
Urzadzenie nalezy dociskach umiarkowanie i poruszać po powierzchni tam i z powrotem, aby powierzchnia obrabianego elementu nie stała są zbyt goręca.
Szifowanie zdzierajace: Dla uzyskania dobregowyniku pracy nalezy pracowac pod katem 30^ - 40^
Przechinanie sciernica:
Przy przechinani uciernica zawsze nalezny pracowac przyciwbieznie (patrz ilustracja). W przyciwnym wypadku zachodzi niebepezcieznstwo, ze urzadzenia w
sposobNiekontrolowany wyskoczzylinii cipecia.
Nalezy pracowacz umiarkowanym przesuwem,
ktory jest dopasowany do obradianego materiau.
Urzadzenia nie wolno ustawiac skosem, naciska, ani kolysac.
Szifowanie z uzymiem papieru sciernego:
Urzadzenie nalezy dociskach umiarkowanie i poruszać po powierzchni tam i z powrotem, aby powierzchnia obrabianego elementu nie stała są zbyt goręca.
Praca z uzyciem szczotek drucianych:
Urzadzenie nalezy dociskac umiarkowanie.
8.3 Obracanie obudowy przytekędni

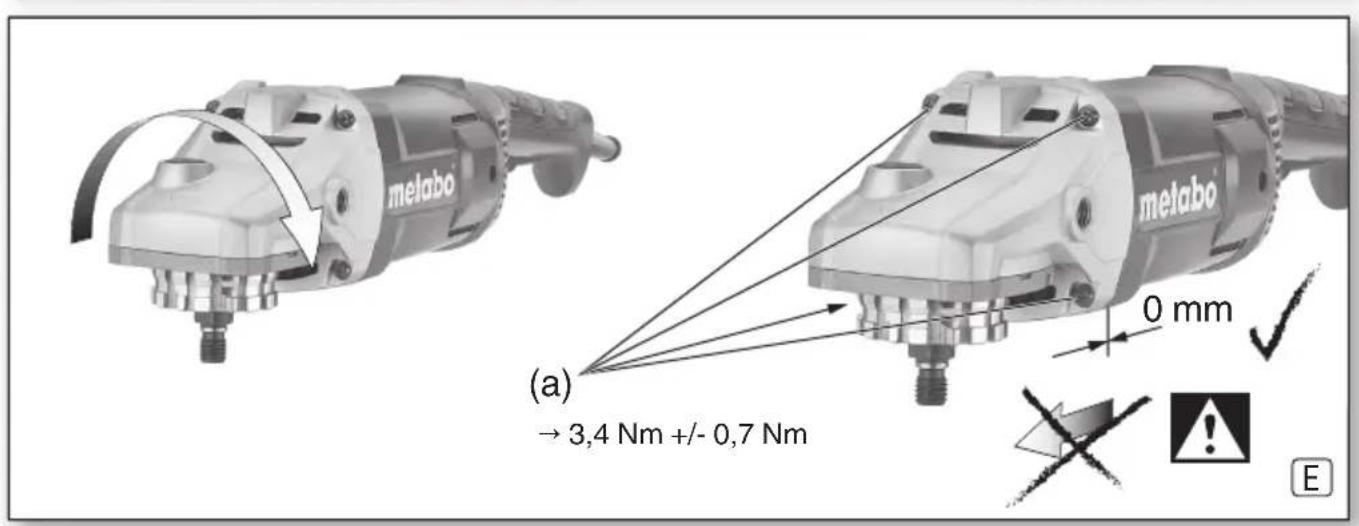

Patrz strona 2, rysunek E.
-Wyciagnac wtyczke z gniazda.
- Wykrećić 4 struby obudowy przytekędni (a). UWAGA! Nie sciągać obudowy przytekędni!
- Obróci obudowe przyekladni do wymaganego połozenia, bez jejSciagania.
- Wkrećić 4招投标 odowy przyekładni (a) w istniejeace otwory gwintowe! Moment dokrecajacy = 3,4Nm + / - 0,7Nm .
9. Czyszczenie
Podczas obróbki drobiny zanieczyszczemu moga sie osadzac wewnatrz elektronarzędzia. Ma to negatywny wphyw na chłodzenia elektronarzędzia. Przewodźace prad osady moga zaburzyc izolacje ochronna elektronarzędzia i niedrzej ze soba ryzyko porazenia przem.
Naleź regularnie, czego i dokladnie odsysać z elektronarżędzia zanieczyszczenia przyez wszystkie otwory wentylacyjne z przydodu i z tyfu urzadzenia lub przyzemchauchym powietrzem. Wczȩniaj odłaczyc elektronarżędzie od zasilania i nosić okulary ochronne oraz odpowiednia maskę przyciwypyłowa. Podczas przyzemchuwania zapewnic sprawnosć ukladu odsysania pyfu.
Urzadzenia z oznaczeniem typu ,WE...
- Zabezpieczenia przyd ponownym uruchomienie: urzadzenia nie pracuje.
Zadziało zabezmiecie przecy.
uruchomieniem. W przypadku wsuniccia wtyczk
przewodu zasilajacego do gniażda przy
wączonym urzadzeniu lub przy ponownym
dopływie prȩdu po przywerie w zasilaniu,
urzadzenia nie zostaje uruchomione. Wymiarczyc
urzadzenia i ponownie wymiarczyc.
- Urzadzenie przyspieszka przy wierzczaniu bardzo szybko do maksymalnej prędkosci obrotowej, tzn. ze automatyczny ogranicznik
prüdu rozruchowego (tagodny rozruch) nie dane. Oznacza to blad elektroniki, dalsze istotne dla bezpiecznychwna funkcie elektroniki nie bedaqu dostepne. Nalezy natychmiast zleci naprawe urzadzenia (patrz Rozdziat 12.).
- Procesy włacznia powoduja krótkotrwate spadki napiecia. Przy niedkorzystnych warunkach zasilania sieciowego moga wystapić niedkorzystne oddziatywnia na innre urzadzenia. Przy impedancjach sieciowych mniejszych niz 0,2 om nie naleź oczekiwacźadnych zaktocen.
11. Akcesoria
Nalezy stosować wyłucznie oryginalne akcesoria Metabo.
Nalezy stosowac wyłacznie akcesoria, któ spejniaja wymagania i parametry wymienione w niniejszej instrukcji obstugi.
Zawsze uzywać naręźdia roboczego przyeznaczonego do danej przycaź odpowiednej osłony. Patrz strona 5. (Zdjecia są przykladowe).

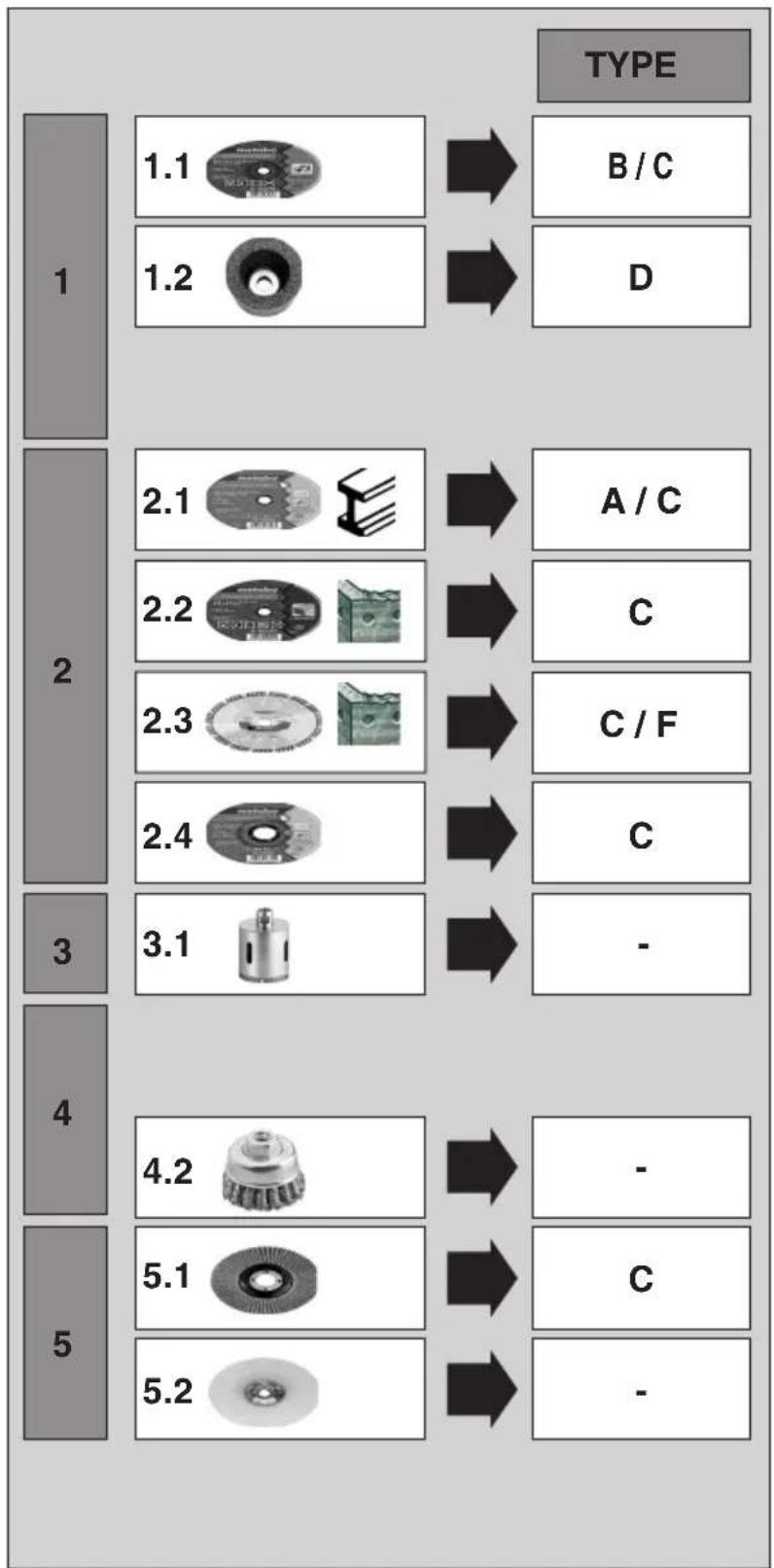

Zadanie:
1 = szlifowanie powierzchniowe
2 = przechinanie
3=wiercenie otworów
4 = obrobka przy pomocy szczotek drucianych
5 = szlifowanie z uzyciem papieru sciernego
Narędzia robocze:
1.1 = tarcza zdzierajaca
1.2 = sciernica garnkowa (ceramiczna)
2.1 = tarcza tnaca „metal"
2.2 = tarcza tnaca „mur/beton"
2.3 = diamentowa tarcza tnaca „mur/beton"
2.4 = tarcza tnaca o podwojnym przyznaczeniu (kombinacja tarczy szlifierskiej i sciernicy tnacej)
3.1 = diamentowe koronki wiertarskie
4.2 = szczotka garnkowa
5.1 = sciernica lamelkowa
5.2 = talerz szlifierski do arkuszy szlifierskich
zalecana ostona:
Typ A = osłona zatrzaskowa do tarcz do przycecinania
Typ B = osłona do szlifowania
Typ C = osłona do szlifowania i przycecinania (kombinacja)
Typ D = osłona do sciernicy garnkowej
Typ E = osłona odsysajęca do szlifowania powierzchniowego
Typ F = osfona odsysajac do przecinania
Pozostaly osprzeta:
(patrz rɔwniez www.metabo.com)

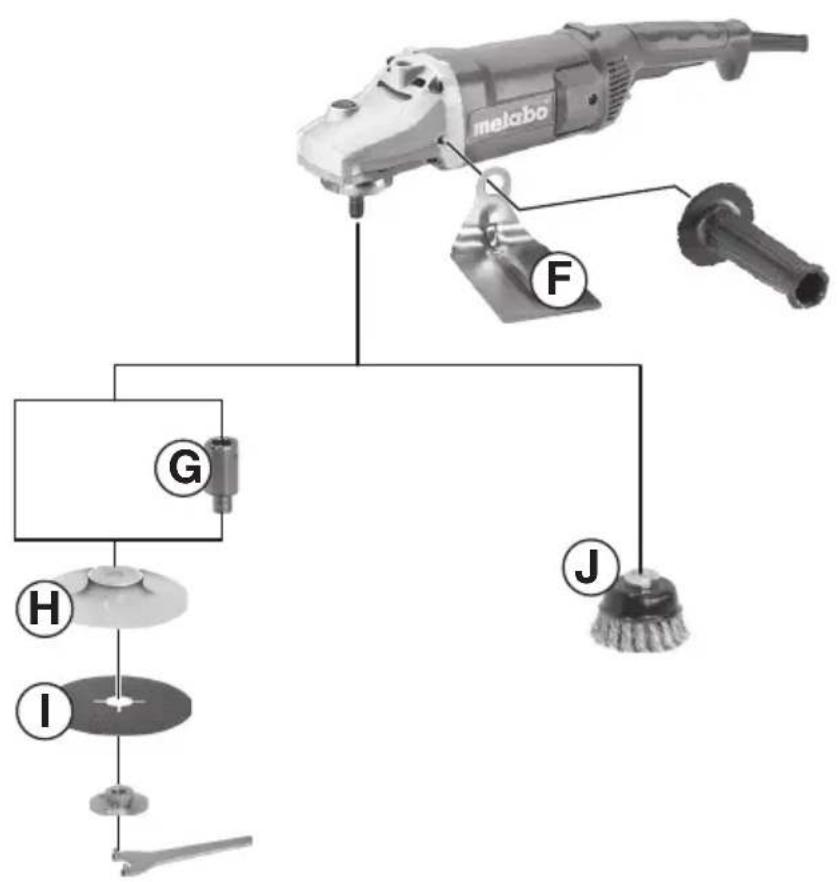

Patrz strona 4.
F
Ostona reki (do mocowania pod bocznym uchwytem dodatkowym.)
G
POLSKIpl
Element przydłuczajcy (do przyc y talerzami wsporczymi. Zwiększa odlegtość pomiedź wyrzecionem i talerzem wsporczym o ok. 35 mm)
H
Talerz wsporczy do fibrowych tarcz szlifierskich (mocowac tylko z dostarczonaj nakrtka mocujacatalerz wsporczy.) (Stosowac tylko z zamocowanostona rki.)
1
Fibrowe tarcze szlifierskie (Stosować tylko z zamocowanag oslona reki.)
J
Szczotka z drutu stalowo (stosowac tylko z zamocowana oslona reki.)
K

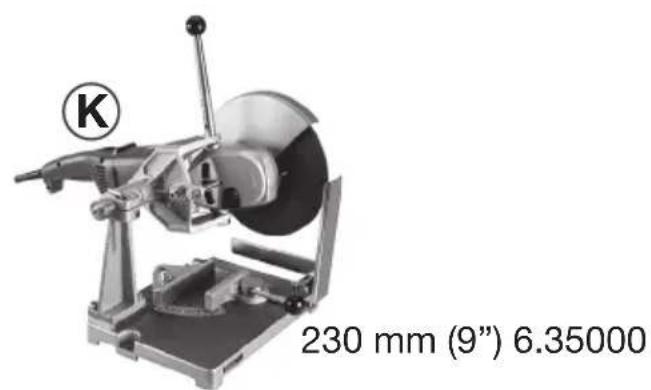

Stojak do cięcia metalu
L
Nakretka mocujaca (8)
M
Nakrtka mocujaca Quick
Pelny zestaw akcesoriow patrz www.metabo.com lub katalog glowy.
12. Naprawy
Wszelkie naprawy elektronarżedzi moga byc dokonywane wyłacznie przyżfachowów!
Uszkodzony przywód zasilajcy wolno wymienic wyłacznie na spezialny, oryginalny przywód zasilajcy Metabo, dostepny w serwisie Metabo.
W przypadku uszkodzenia przyzewodu zasilajacego tego urzadzenia, musi on zostac wymieniony przyez producenta, loro serwis lub osobe o podobnych kwalifikacjach, w celuunikiecia zagrozen.
W sprawie naprawy elektronarzedzia naleź sie zworćci do przystawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.
Liste噤ci zamiennych można pobrać pod adresem www.metabo.com.
13. Ochronaśrodowiska
Pyr ze szlifowania要去zawierać substancje szkodliwe: Nie nalezy wyrzuć go wraz z odpadami domowymi, ale usuwac prawidłowo w punkcie gromadzenia odpadów specjalnych.
Materialy opakowaniowe utylizowej zgodnie z ich oznakowianiem i wytycznych obowychuzymmi na terenie danej gminy. Wieciej informacji przyznaznalezć w dziale Serwis na stronie www.metabo.com
Naleź przyestrzegać krajowych przypeśów dotycznych utylizacja zuzytych urzadzen, opakowan i akcesiorów zgodnia z ochrona srodowiska naturalnégo oraz zasadami recyklinger.
Dotycz ytlko państw UE: nie wolno
wyrzucac elektronarzedzi razem z odpadami komunalnymi! Zgodnie z dyrektywa euro
pejska 2012/19/EU dotycză zuzytego sprzêtu
elektryczneo i elektronicznego oraz jej stosowaniem zgodnym z prawem pańwowym, zuzyte elektronarżędzia musza byc zbierane odobno i podawane odzyskowski surowcow wtornych zgodnenu z przypisami o ochrioneŚro dowiska.
14. Dane technicznne
Wyjsnienia do danych na stronie 3. Zastrzega sie wpwadzanie zmian zgodnych z postepem technicznym.
= Maks. srednica narzedzia mocowanego
t_max,1 = Maks. dopuszczalna grubosć naręźdia mocowanego w zakresie mocowania za pomocamy nakȩtki mocujuść (8)
t_max,2 = Maks. dopuszczalna grubosc narzedzia mocowanego w zakresie mocowania za pomocă nakretki mocujucej Quick
t_,3 = Tarcza zdzierajaca/Sciernica tnaca: Maks. dopuszczalna grubosć naręźdia mocowanego
t_max,4 = maks. dopuszczalna grubosc szczotek talerzowych
M=Gwintwrzeciona
I =Dtugosc wrzeciona szlifierskiego
n = Prędkość obrotowa na biegu jołowym (nejwieksza prȩdkość obrotowa)
P1 =Nominalny podór mocy
P2 =Moc wyjsciowa
m = Cięzar bez przyzewodu zasilajćego
Wartosci pomiarów ustalone w oparciu o EN 62841.
zadzenie w klasie ochrony II
Prad przemienny
Wyszczególniae dane techniczne obarczone są bledem tolerancji (odpowsiednio do obowych standardów).
Wartosci emisji
Wartosci te umozliwaj oszacowanie emisi urzadzenia elektrycznego i porownanie roznych urzadzen elektrycznych. W zaleznosci od warunkow uzytkowania, stanu urzadzenia elektryczneo lub narzedzi mocowanych rzechywiste obciazenia要去c bijcwc sze lub mniejsze.
Wartosci te nalezy uwzgliednic dla oszacowania przerw w pracy i faz mniejszego obciązenia. Ustalic na podstawie odpowiednio dopasowych wartosci szacunkowych srodki ochonne dla uzytkownikia, np. srodki organizacjane.
Przy szlifowaniu cienkich blach lub innych
lekko wibrujacych elementow o duzej powierzchni calkowita emisja haatasu (do 15 dB)要去 znacznie przykraczać podane wartosci emisi haatasu. W przypadku takich elementów nalezy w miarę moziwość zapobiegać emisi haatasu poprzej zastosowanie odpowiednich srodkBOW, takich jak np. montaż cięzkich, elastycznych mat tluymiacych. Podwyźyszony poziom emisi haatasu trzeba rownie uwzględnic przy ocenie ryzyka narazenia na haatas i wyborze odpowiednich ochronników stuchu.
Całkowita wartość wibraci (suma wektorowa trzechy kierunkowy) ustalona zgodnia z EN 62841:
ah, SG =Wartosc emisji wibraci (szlifowanie powierzchni)
a_h,DS = Wartosć emisji wibraci (szlifowanie talerzem szlifierskim) K_h,SG/DS = Niooznaczonosć (wibracja)
Typowe poziomy ciśnienia akustycznégo A:
LpA = poziom ciśnienia akustycznégo
LwA = poziom mocy akustycznej
KpA, KwA = niedzaczone
Nosić ochraniacze stuchu!
