INSTRUKCJA OBSŁUGI TX602R Texas

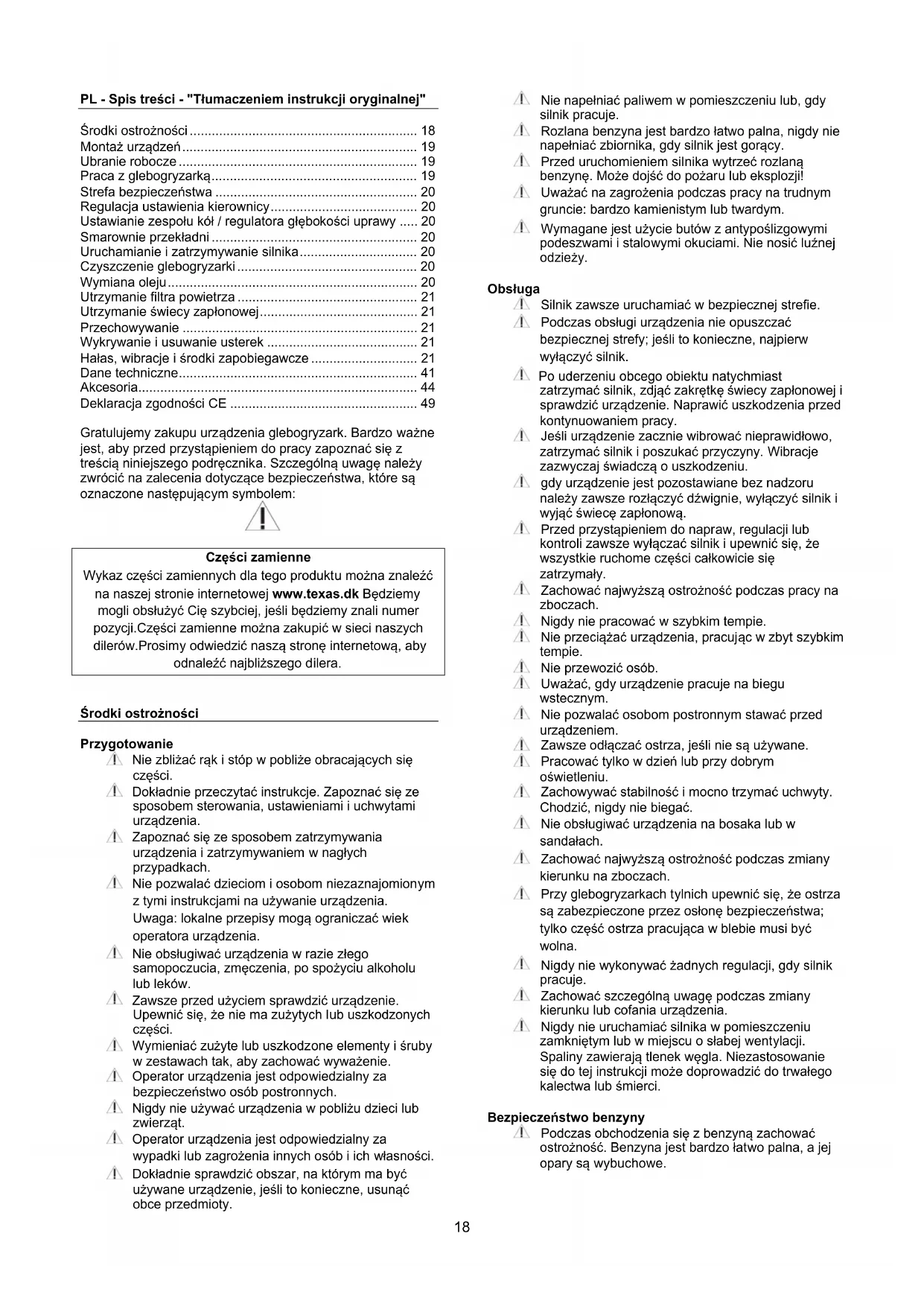

PL - Spis treści - "Tłumaczeniem instrukcji oryginalnej" Środki ostrożności .............................................................. 18

• Montaż urządzeń p. 19
• Ubranie robocze p. 19
• Praca z glebogryzarką p. 19
• Strefa bezpieczeństwa p. 20
• Regulacja ustawienia kierownicy p. 20
• Ustawianie zespołu kół / regulatora głębokości uprawy p. 20
• Smarownie przekładni p. 20
• Uruchamianie i zatrzymywanie silnika p. 20
• Czyszczenie glebogryzarki p. 20
• Wymiana oleju p. 20
• Utrzymanie filtra powietrza p. 21
• Utrzymanie świecy zapłonowej p. 21
• Przechowywanie p. 21
• Wykrywanie i usuwanie usterek p. 21
• Hałas, wibracje i środki zapobiegawcze p. 21
• Dane techniczne p. 41
• Akcesoria p. 44
• Deklaracja zgodności CE Gratulujemy zakupu urządzenia glebogryzark. Bardzo ważne jest, aby przed przystąpieniem do pracy zapoznać się z treścią niniejszego podręcznika. Szczególną uwagę należy zwrócić na zalecenia dotyczące bezpieczeństwa, które są oznaczone następującym symbolem: p. 49

Części zamienne Wykaz części zamiennych dla tego produktu można znaleźć na naszej stronie internetowej www.texas.dk Będziemy mogli obsłużyć Cię szybciej, jeśli będziemy znali numer pozycji.Części zamienne można zakupić w sieci naszych dilerów.Prosimy odwiedzić naszą stronę internetową, aby odnaleźć najbliższego dilera.

Środki ostrożności Przygotowanie Nie zbliżać rąk i stóp w pobliże obracających się części. Dokładnie przeczytać instrukcje. Zapoznać się ze sposobem sterowania, ustawieniami i uchwytami urządzenia. Zapoznać się ze sposobem zatrzymywania urządzenia i zatrzymywaniem w nagłych przypadkach. Nie pozwalać dzieciom i osobom niezaznajomionym z tymi instrukcjami na używanie urządzenia. Uwaga: lokalne przepisy mogą ograniczać wiek operatora urządzenia. Nie obsługiwać urządzenia w razie złego samopoczucia, zmęczenia, po spożyciu alkoholu lub leków. Zawsze przed użyciem sprawdzić urządzenie. Upewnić się, że nie ma zużytych lub uszkodzonych części. Wymieniać zużyte lub uszkodzone elementy i śruby w zestawach tak, aby zachować wyważenie. Operator urządzenia jest odpowiedzialny za bezpieczeństwo osób postronnych. Nigdy nie używać urządzenia w pobliżu dzieci lub zwierząt. Operator urządzenia jest odpowiedzialny za wypadki lub zagrożenia innych osób i ich własności. Dokładnie sprawdzić obszar, na którym ma być używane urządzenie, jeśli to konieczne, usunąć obce przedmioty. Nie napełniać paliwem w pomieszczeniu lub, gdy silnik pracuje. Rozlana benzyna jest bardzo łatwo palna, nigdy nie napełniać zbiornika, gdy silnik jest gorący. Przed uruchomieniem silnika wytrzeć rozlaną benzynę. Może dojść do pożaru lub eksplozji! Uważać na zagrożenia podczas pracy na trudnym gruncie: bardzo kamienistym lub twardym. Wymagane jest użycie butów z antypoślizgowymi podeszwami i stalowymi okuciami. Nie nosić luźnej odzieży. Obsługa Silnik zawsze uruchamiać w bezpiecznej strefie. Podczas obsługi urządzenia nie opuszczać bezpiecznej strefy; jeśli to konieczne, najpierw wyłączyć silnik. Po uderzeniu obcego obiektu natychmiast zatrzymać silnik, zdjąć zakrętkę świecy zapłonowej i sprawdzić urządzenie. Naprawić uszkodzenia przed kontynuowaniem pracy. Jeśli urządzenie zacznie wibrować nieprawidłowo, zatrzymać silnik i poszukać przyczyny. Wibracje zazwyczaj świadczą o uszkodzeniu. gdy urządzenie jest pozostawiane bez nadzoru należy zawsze rozłączyć dźwignie, wyłączyć silnik i wyjąć świecę zapłonową. Przed przystąpieniem do napraw, regulacji lub kontroli zawsze wyłączać silnik i upewnić się, że wszystkie ruchome części całkowicie się zatrzymały. Zachować najwyższą ostrożność podczas pracy na zboczach. Nigdy nie pracować w szybkim tempie. Nie przeciążać urządzenia, pracując w zbyt szybkim tempie. Nie przewozić osób. Uważać, gdy urządzenie pracuje na biegu wstecznym. Nie pozwalać osobom postronnym stawać przed urządzeniem. Zawsze odłączać ostrza, jeśli nie są używane. Pracować tylko w dzień lub przy dobrym oświetleniu. Zachowywać stabilność i mocno trzymać uchwyty. Chodzić, nigdy nie biegać. Nie obsługiwać urządzenia na bosaka lub w sandałach. Zachować najwyższą ostrożność podczas zmiany kierunku na zboczach. Przy glebogryzarkach tylnich upewnić się, że ostrza są zabezpieczone przez osłonę bezpieczeństwa; tylko część ostrza pracująca w blebie musi być wolna. Nigdy nie wykonywać żadnych regulacji, gdy silnik pracuje. Zachować szczególną uwagę podczas zmiany kierunku lub cofania urządzenia. Nigdy nie uruchamiać silnika w pomieszczeniu zamkniętym lub w miejscu o słabej wentylacji. Spaliny zawierają tlenek węgla. Niezastosowanie się do tej instrukcji może doprowadzić do trwałego kalectwa lub śmierci. Bezpieczeństwo benzyny Podczas obchodzenia się z benzyną zachować ostrożność. Benzyna jest bardzo łatwo palna, a jej opary są wybuchowe.19

W razie rozlania benzyny na siebie lub na ubranie może dojść do poważnych obrażeń. Natychmiast się umyć i zmienić ubranie! Używać tylko atestowanego zbiornika na benzynę. Nie używać butelek z napojów lub podobnych! Zgasić papierosy, cygara, fajki i inne źródła zapłonu. Nigdy nie tankować urządzenia wewnątrz pomieszczeń. Przed ponownym zatankowaniem poczekać, aż silnik ostygnie. Nigdy nie napełniać zbiornika powyżej poziomu 2,5 cm poniżej wlewu, musi tam pozostać przestrzeń na rozszerzanie się paliwa. Po ponownym zatankowaniu mocno dokręcić zakrętkę. Nigdy nie stosować blokady na pistolecie podczas tankowania. Nie palić podczas tankowania. Nigdy nie tankować w budynku lub w miejscu, gdzie opary benzyny mogą zetknąć się ze źródłem zapłonu. Benzynę i silnik trzymać z dala od urządzenia, lamp, grillów, urządzeń elektrycznych, elektronarzędzi itd. Jeśli paliwo ma być spuszczone ze zbiornika, należy wykonać to na świeżym powietrzu. Konserwacja i przechowywanie Silnik należy zatrzymać przed przeprowadzaniem czyszczenia, zmianą narzędzi, transportem urządzenia. Regularnie sprawdzać dokręcenie wszystkich śrub i nakrętek. Dokręcić, jeśli to konieczne. Przed przechowywaniem urządzenia lub jego nakryciem silnik musi być zimny. Jeśli urządzenie nie jest używane przez dłuższy czas, prosimy zapoznać się z tym podręcznikiem . Wszystkie etykiety należy utrzymywać w dobrym stanie i w razie konieczności wymieniać. Używać tylko oryginalnych części zamiennych lub akcesoriów. W przypadku użycia nieoryginalnych części lub akcesoriów wygasa wszelka odpowiedzialność. Wymieniać zepsute tłumiki. Inne Wszystkie mechanizmy są wstępnie nasmarowane. Jednak przed każdym użyciem upewnić się, że są wystarczająco nasmarowane. Silnik nie jest napełniony olejem. Przyrządy sterujące zamocowane fabrycznie, jak linka sprzęgła na uchwycie, nie mogą być usuwane lub odsłaniane. Paliwo można spuszczać ze zbiornika tylko na zewnątrz pomieszczeń. Benzyna jest bardzo łatwo palna, a jej opary są wybuchowe. Upewnić się, że podczas transportu urządzenie jest dobrze przymocowane. Zmniejszyć prędkość podczas wyłączania silnika i zamknąć zawór paliwa.

Montaż urządzeń Proszę wykonać kroki przedstawione na rysunku: (W rzeczywistości urządzenie może się nieznacznie różnić).

1. Zawartość opakowania

A. Ostrza wewnętrzne B. Maszyna z okablowaniem oraz kółkami wsporczymi C. Ostrza zewnętrzne D. Osłony boczne E. Uchwyt (tylko TX602 / TX612) F. Płoza głębokości G. Zderzak H. Wspornik mocujący dla uchwytu (tylko TX602 / TX612)

I. Uchwyt dolny x2 (tylko TX601 / TX611)

J. Uchwyt (tylko TX601 / TX611)

2. Tylko dla modelu TX601 / TX611

Zamocuj dolną sekcję uchwytu. Należy użyć dostarczone elementy mocujące oraz śruby. Zamocuj uchwyt. Należy użyć dostarczonego zestawu montażowego, tak jak to przedstawiono na ilustracji.

3. Tylko dla modelu TX 602 / TX612

Założyć uchwyt do wspornika (1-H) dokręcić przy pomocy pokrętła. Uwaga: Należy upewnić się, czy śruba przeszła przez sprężynę.

4. Zamocować dźwignię sprzęgła, tak jak to przedstawiono

5. Zamocować osłony boczne przy pomocy dołączonych

śrub oraz nakrętek. Należy pamiętać że osłona boczna musi znajdować się pod korpusem.

6. Zamocować zderzak przy pomocy dołączonych śrub

7. Zamocować ostrza przy pomocy klinów oraz przetyczek.

Napełnić silnik olejem. Więcej szczegółów patrz rozdział dotyczący wymiany oleju. Ubranie robocze Podczas używania maszyny należy nosić dopasowane ubrania robocze, mocne rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach. Praca z glebogryzarką Przed uruchomieniem ustawić maszynę na równej powierzchni z opuszczonymi kołami podpierającymi. Przed użyciem maszyny usunąć wszystkie zawadzające obiekty z pola pracy. Kamienie, szkło, gałęzie i tym podobne rzeczy mogą zniszczyć kultywator. Sprawdzić również, czy wszystkie śruby w glebogryzarce są odpowiednio dokręcone. Uruchomić silnik zgodnie z instrukcjami podanymi dalej. Odsunąć się od poruszających się części maszyny Gdy silnik pracuje, nie należy podejmować prób przesunięcia maszyny w inny sposób, niż zgodny z jej normalnym zastosowaniem.20

Glebogryzarka została zaprojektowana do kultywacji ogrodów warzywnych oraz kwietników. Przed rozpoczęciem pracy z opisywaną tu maszyną należy zapoznać się z niniejszą instrukcją, w szczególności z procedurami uruchamiania i zatrzymywania silnika. Rys.10A: Aby używać uchwyt czarny, drążek sterowy musi być wcześniej aktywowany. Przez przesunięcie drążka sterowego w prawo lub lewo a następuje aktywowanie uchwytu czarnego, maszyna będzie poruszała się do przodu lub do tyłu. Należ zachować uwagę podczas zawracania. Przed rozpoczęciem zawracania ważne jest aby obszar był wolny od jakichkolwiek przeszkód. Nigdy nie wolno zawracać maszyną w pobliżu ściany, drzewa lub innej stałej przeszkody. Strefa bezpieczeństwa Gdy maszyna jest użytkowana i pracuje silnik, nie należy opuszczać, oznaczonej na czerwono rys 11, strefy bezpieczeństwa. Gdy trzeba opuścić strefę bezpieczeństwa, na przykład po to, żeby dołączyć jakiś element wyposażenie dodatkowego, najpierw należy zatrzymać silnik. Zwykle konieczne jest przejechanie jednego kawałka ziemi glebogryzarką 2-3 razy w różnych kierunkach. Nie należy uprawiać bardzo mokrej gleby, gdyż powoduje to powstawanie gród, które są trudne do rozbicia. Regulacja ustawienia kierownicy TX 602 tylko Rys. 3. Kąt ustawienia kierownicy można regulować. Do ustawienia kierownicy w jednym z 3 możliwych położeń służą dwa pokrętła po bokach.Na czas transportu kierownicę można złożyć do przodu.Uwaga: Sprawdzać, czy nie zostały przytrzaśnięte linki. Ustawianie zespołu kół / regulatora głębokości uprawy Rys. 12. Podczas pracy może być konieczne podniesienie zespołu kół, jako że jest on połączony z regulatorem głębokości uprawy.Nacisnąć pedał znajdujący sie po prawej stronie od kół podpierających i ustawić zespół kół/regulator głębokości w jednym z 3 dostępnych położeń. Regulator głębokości uprawy może być ustawiony na 3 różne głębokości. Im głębiej narzędzie wchodzi w glebę, tym głębiej pracują ostrza, i tym wolniej maszyna posuwa się do przodu. Ustawienie prawidłowej głębokości uprawy znacząco zmniejsza wymagany wysiłek. Regulator głębokości powinien być zawsze ustawiony odpowiednio do warunków glebowych. Zalecamy wypróbowanie kilku głę bokości, aby sprawdzić, która jest najlepsza. Smarownie przekładni Przekładnia nasmarowana jest na stałe fabrycznie, nigdy nie wolno jej otwierać. Uruchamianie i zatrzymywanie silnika PAMIĘTAJ: Przed użyciem maszyny zawsze trzeba sprawdzać poziom oleju w silniku. Poziom oleju musi zawsze znajdować się pomiędzy znakiem min. a maks. na wskaźniku prętowym. Stosować tylko olej SAE-30. Stosować tylko bezołowiową benzynę 95-oktanową. Nigdy nie przepełniać zbiornika benzyny. Ostrzeżenie: Podczas uruchamiania silnika należy stać poza zakreskowaną strefą! Silnik należy uruchamiać zawsze ze strefy zaznaczonej kropkami patrz Rys. 9 Start Rys.10A

1. Ustaw sterownik przepustnicy na kierownicy na

2. Ustaw zasysacz (ssanie) na maks. Przesuń

dźwignię ssania całkowicie w lewo.Ssanie nie jest potrzebne, gdy silnik jest gorący.

3. Pociągnij za sznurek rozruchowy, aby uruchomić

silnik. Sznurek rozruchowy należy później wprowadzić z powrotem do silnika podtrzymując go ręką.

4. Kiedy silnik jest uruchomiony, zamknij ssanie.

Wystarczy otworzyć przepustnicę. Zatrzymanie silnika

1. Ustaw sterownik przepustnicy na “low” (niskie obr.) i

pozwól silnikowi pracować przez około 30 sekund.

2. Gdy silnik pracuje na biegu jałowym, ustaw

sterownik przepustnicy na znak stop. Do przechowywania narzędzi itp. używaj skrzynki narzędziowej pod płytą czołową. Rysunek 8 Podczas pracy na kierownicę mogą przenosić się wibracje. Dlatego zalecamy przerwy w pracy co 2 godziny. Czyszczenie glebogryzarki Po użyciu glebogryzarkę należy wyczyścić. Do zmycia ziemi i brudu można użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody. Wymiana oleju Pierwszy raz należy wymienić olej po 5 godzinach pracy, a następnie corocznie.

1. Włącz silnik na 5 minut, aby rozgrzać olej. Umożliwi

to bardziej swobodny wypływ oleju i sprawi, że wymiana oleju będzie pełniejsza.

2. Po 5 minutach zatrzymaj silnik. Zdejmij nasadkę

świecy zapłonowej. Spuść olej wykręcając korek miski olejowej. Olej należy spuścić do pojemnika o wystarczającej objętości. Uwaga: Silnik nie może być przechylany do tyłu o więcej niż 45 stopni.

3. Wkręć na powrót korek miski olejowej i napełnij

silnik nowym olejem. Można to zrobić po wyjęciu prętowego wskaźnika poziomu oleju, wlewając zalecaną ilość oleju.

4. Załóż na powrót nasadkę świecy zapłonowej.

Alternatywnie można użyć zasysającego zestawu do wymiany oleju.

1. Przy użyciu strzykawki odciągnij olej przez otwór

wlewu oleju. Aby dostać się do miski olejowej, użyj węża.

2. Przelej zużyty olej do pojemnika.

3. Napełnij silnik nowym olejem SAE-30.Sprawdź

poziom oleju za pomocą wskaźnika prętowego. Pamiętaj o prawidłowym, zgodnym z przepisami o ochronie środowiska, usuwaniu oleju przepracowanego. Olej i zestaw do zasysania oleju nie wchodzą w zakres dostawy!21

Utrzymanie filtra powietrza Filtr powietrza należy regularnie kontrolować i czyścić. Zaniechanie tego może negatywnie wpłynąć na osiągi silnika i doprowadzić do jego uszkodzenia.

1. Przed wyjęciem filtra powietrza oczyść jego

2. Wciśnij dwa zaczepy przytrzymujące pokrywę i

odciągnij ją ostrożnie. Wyjmij ostrożnie papierowy wkład filtra i sprawdź jego stan. Wyczyść filtr miękką szczoteczką. Jeśli filtr jest bardzo zanieczyszczony, należy go wymienić. Zadbaj o to, żeby brud nie dostawał się do wlotu powietrza.

3. Przemyj element z czarnej pianki po prawej stronie

w ciepłej wodzie z mydłem.

4. Wyciśnij resztkę wody z elementu piankowego i

poczekaj, aż wyschnie.Wprowadź kilka kropli oleju SAE-30 na ten element filtra i rozsmaruj go równomiernie na powierzchni. Delikatnie wyciśnij nadmiar oleju.

5. Włóż z powrotem element piankowy. Upewnij się,

e wszystkie części są prawidłowo włożone i zamknięte, jak to widać na ilustracji dalej. Utrzymanie świecy zapłonowej

• Zdejmij nasadkę świecy zapłonowej.

• Usuń ze świecy zapłonowej wszelkie osady za pomocą szczotki.

• Wykręć świecę zapłonową za pomocą klucza do świec.

• Sprawdź, czy izolacja jest w nienagannym stanie.

• Oczyść świecę zapłonową za pomocą drucianej szczotki.

• Zmierz odstęp międzyelektrodowy. Uważaj, aby nie uszkodzić elektrody. Szczelina powinna mieć: 0,7 - 0,8 mm.

• Wkręć na powrót świecę zapłonową. Jeśli jest uszkodzona, wymień ją na nową.

• Załóż na powrót nasadkę świecy zapłonowej. Przechowywanie

• Jeśli maszyna ma być magazynowana i nieużywana przez dłuższy okres, należy zastosować się do poniższych zaleceń. Zapewni to dłuższy okres użytkowania maszyny.

• Do zmycia ziemi i brudu, użyć węża ogrodowego. Usunąć wszelką trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się czyścić wilgotną szmatką, aby uniknąć niepotrzebnych zniszczeń. Unikać stosowania do czyszczenia aparatów myjących o wysokim ciśnieniu wody.

• Przetrzeć glebogryzarkę za pomocą wilgotnej szmatki, aby cała jej powierzchnia była czysta. Natrzeć glebogryzarkę naoliwioną szmatką, aby zapobiec powstawaniu rdzy.

• Maszynę należ y przechowywać w suchym, czystym pomieszczeniu. Wykrywanie i usuwanie usterek Silnik nie daje się uruchomić

1. Sprawdź, czy sterownik przepustnicy jest

prawidłowo ustawiony.

2. Skontroluj stan świecy zapłonowej.

3. Sprawdź, czy w zbiorniku jest świeża benzyna.

4. Dalsze wskazówki - patrz oddzielna instrukcja

Silnik nie pracuje równomiernie

1. Upewnij się, że sterownik przepustnicy nie jest

2. Sprawdź, czy w zbiorniku jest świeża benzyna.

Ostrza nie chcą się obracać

1. Sprawdź, czy pomiędzy ostrzami nie utkwiły

2. Usuń wszelkie kamienie, demontując zespoły noży.

3. Sprawdź, czy linki są w dobrym stanie i czy są

prawidłowo zamocowane.

4. Sprawdź, czy pasek jest w dobrym stanie i czy jest

prawidłowo zamocowany.

5. Sprawdź, czy napinacz paska jest prawidłowo

ustawiony. Zespoły ostrzy nie zatrzymują się

1. Zatrzymaj silnik i skontaktuj się

ze swoim dilerem. Hałas, wibracje i środki zapobiegawcze

1. Długotrwała ekspozycja na hałas powyżej 85 dB(A)

jest szkodliwa. Używając tej maszyny, zawsze noś ochraniacze na uszy.

2. Zmniejsz prędkość obrotową silnika, aby

zmniejszyć poziom wibracji i hałasu.

3. Aby dalej zmniejszyć poziom hałasu, używaj

maszyny tylko w odkrytym terenie.

4. Wibracje można dodatkowo zmniejszyć trzymając

5. Aby nie przeszkadzać innym, maszyna powinna być

używana tylko w ciągu dnia.

6. Zawsze zakładaj dopasowane ubrania robocze,

mocne rękawice robocze, ochraniacze na uszy i nieślizgające się buty ze stalowymi wzmocnieniami na czubkach.

7. Po każdych 2 godzinach pracy rób 30-minutowe

8. Noszony pas należy wymienić / serwisowane przez

autoryzowanego dealera.22

Model TX601TG TX611TG TX602TG TX612TG TX601B TX602B TX602R Długość (mm) 1350 1350 1350 1350 1350 Szerokość (mm) 570-850 570-850 570-850 570-850 570-850 Wysokość (mm) 945 945 945 945 945 Waga (kg) 56,5 59,5 56 58,5 59,5 Biegi do przodu 1 1 1 1 1 Biegi wsteczne 1 1 1 1 1 Uchwyt Stała Regulowana Stała Regulowana Regulowana Szerokość robocza 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm Głębokość pracy 33 cm 33 cm 33 cm 33 cm 33 cm Prędkość obrotowa, ostrza

3600rpm Poziom mocy akustycznej maszyny

Zrywarka: używana do aeracji trawnika i usuwania z niego podścielającej martwej trawy. Wyrasta wtedy bardziej zielona i silna trawa, co zapobiega wzrostowi mchu. Konieczne jest zamontowanie tylnego wspornika. Rysunek 18 / 30 Planet: używany do rozluźniania gleby w celu usuwania chwastów na ścieżkach i przy wejściach. Konieczne jest zamontowanie tylnego wspornika. Rysunek 17 / 30 Brona: używana do rozluźniania gleby pomiędzy uprawami w celu usunięcia chwastów. Konieczne jest zamontowanie tylnego wspornika. Rysunek 16 / 30 Grabie: używane do grabienia ścieżek i wejść z luźnymi kamykami, na przykład otoczakami. Konieczne jest zamontowanie tylnego wspornika. Rysunek 15 / 30 Obsypnik: używany do przeorania gruntu pod ziemniaki, marchwi i inne rośliny okopowe. Konieczne jest zamontowanie tylnego wspornika. Rysunek 20 / 30 Kopaczka: używana wtedy, gdy gleba jest luźna a maszyna ma pracować z obsypnikiem lub broną, zamiast kół. Rysunek

Zgarniarka śniegu: używana do zgarniania śniegu z twardej nawierzchni, jak płyty chodnikowe. Może być odchylana w lewo/prawo. Konieczne jest zamontowanie płyty montażowej. Rysunek 24 / 23 Łańcuchy przeciwpoślizgowe: używane razem ze zgarniarką do śniegu, aby na śliskich nawierzchniach zapewnić lepszą przyczepność. Rysunek

Obciążniki: używane po to, aby zapewnić maszynie lepszą przyczepność przy pracy z przyczepą lub zgarniarką śniegu. Mogą być mocowane tylko do kół. Rysunek 26 / 21 Pośrednie zespoły noży: pozwalają na uzyskanie większej szerokości uprawy. Maszyna pracuje z nimi spokojniej i może być używana na bardzo luźnej glebie. Rysunek

Koła: używane są, gdy montuje się akcesoria, na przykład grabie. Rysunek

Tylny wspornik: używany jest do montowania akcesoriów. Rysunek
