INSTRUKCJA OBSŁUGI EBT006 IFM
Instrukcja montażu
ecolink / ecolink fast connect
Złącze ecolink
Rys. 1: Montaż złącza ecolink
▶ Podłącz złącze do urządzenia (A).
▶ W trakcie należy upewnić się, że kodowanie jest prawidłowo ustawione. W przypadku złączy M12 strzałka wskazuje położenie rowka (a).
▶ Dokręć nakrętkę ręcznie, aby zapewnić określony stopień ochrony (B).
(Opcjonalnie) Do użytku w trudnych warunkach i ze zwiększoną odpornością na wstrząsy i wibracje:
▶ Dokręć nakrętkę łączącą o jeden stopień dalej za pomocą klucza. Nie należy przy tym przekraczać maksymalnego momentu dokręcenia (→ arkusz danych) odpowiednika.

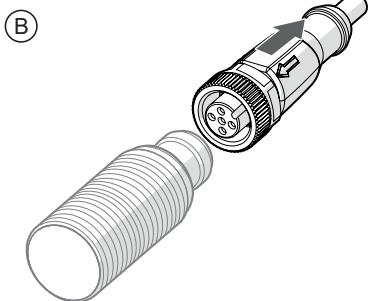

Rys. 2: Demontaż złącza ecolink
▶ Dociśnij złącze do urządzenia i jednocześnie poluzuj nakrętkę łączącą (A).
▶ Odłącz złącze od urządzenia (B).
ecolink fast connect
UWAGA
Należy używać wyłącznie złączy z gwintowanymi tulejami.
▷ Użycie nieodpowiednich złączy może spowodować uszkodzenie zacisków.
Rys. 3: Instalacja ecolink fast connect
▶ Nie należy używać nieodpowiednich złączy (A).
▶ Wciśnij gwintowaną tuleję złącza do urządzenia (B).
▶ Wciskaj do oporu sprężyny, aż do osiągnięcia pozycji końcowej (C).
Rys. 4: Rozłączanie ecolink Fast Connect
▶ Dociśnij złącze do urządzenia i jednocześnie poluzuj nakrętkę łączącą (A).
▶ Odłącz złącze od urządzenia (B).
Marka : IFM
Model : EBT006
Kategoria : Rozdzielacz
