EBT006 - 분배기 IFM - 무료 사용 설명서

사용 설명서 EBT006 IFM

설치 안내문

ecolink / ecolink 패스트 커넥트

ecolink 커넥터

그림 1: ecolink 커넥터 설치

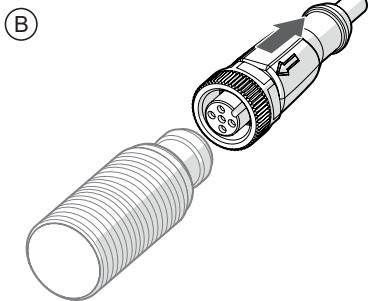

▶ 커넥터를 디바이스 (A)에 연결합니다...
▶ 이 때 코딩이 올바르게 배치되었는지 확인합니다.
M12 커넥터의 경우, 화살표는 코딩 러그 (a)의 포지션을 표시합니다.
▶ 커플링 너트를 손으로 조여 지정된 보호등급 (B)이 되도록 합니다.

(옵션) 충격 및 진동에 대한 내구성이 강화된 열악한 환경에서 사용 가능:

▶ 스패너를 사용하여 커플링 너트를 한 단계 더 조입니다. 이 때, 상대 부품 의 최대 조임토크를 준수합니다 (⇔ 데이터 시트).

그림 2: ecolink 커넥터 분리

▶ 커넥터를 디바이스쪽으로 누르고, 동시에 커플링 너트 (A)를 풀어줍니다.

▶ 디바이스 (B)로 부터 커넥터를 분리합니다.

ecolink 패스트 커넥트

주의:

나사식 슬리브가 있는 커넥터만 사용하십시오.

▷ 부적절한 커넥터를 사용하면 터미널이 손상될 수 있습니다.

그림 3: ecolink Fast Connect 설치

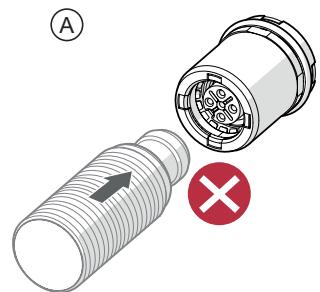

▶ 부적절한 커넥터 사용을 삼가하십시오 (A).

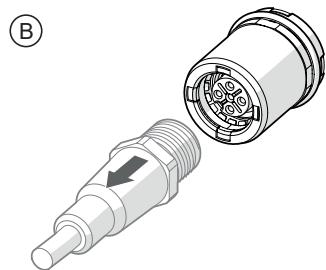

▶ 커넥터의 나사산 슬리브를 디바이스에 끼웁니다 (B).
▶ 스프링 저항을 지나 최종 위치까지 밀어 넣습니다 (C).

그림 4: ecolink Fast Connect 분리

▶ 커넥터를 디바이스 방향으로 누르면서 동시에 커플링 너트 (A)를 풀어줍니다.
▶ 디바이스 (B)로 부터 커넥터를 분리합니다.
