INSTRUKCJA OBSŁUGI SG 121 AK Güde

Tlumaczenie orginalnej instrukcji obslugi Spawarka

POLSKI Przed przystapieniem do uruchomienia prosimy o dokladne zapoznanie sie z instrukcja oblugi.

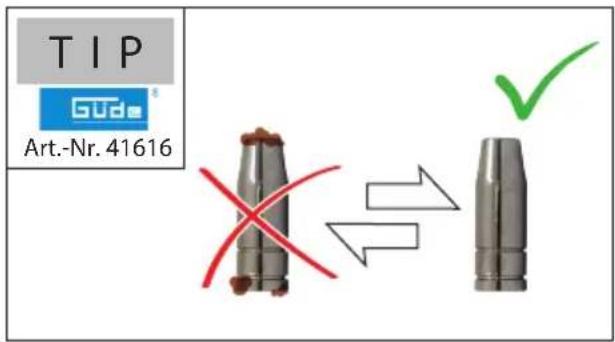

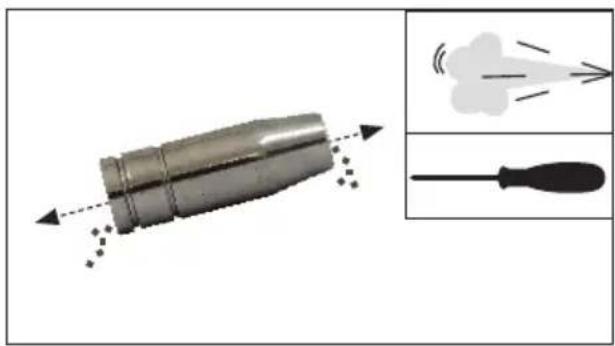

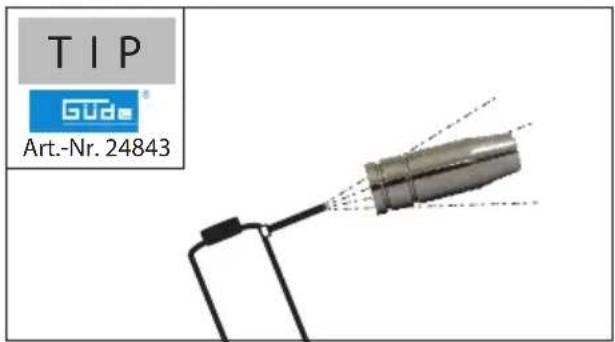

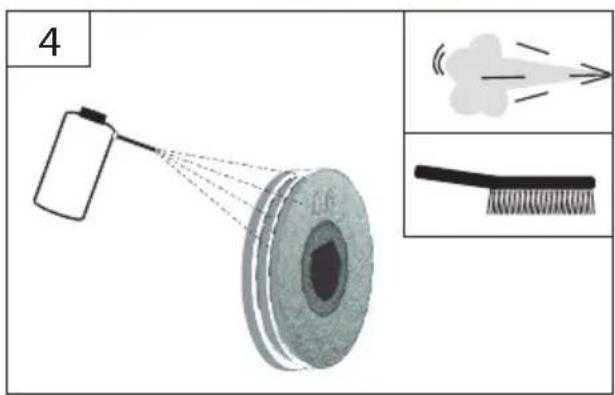

PL Czyszczenie / konserwacja

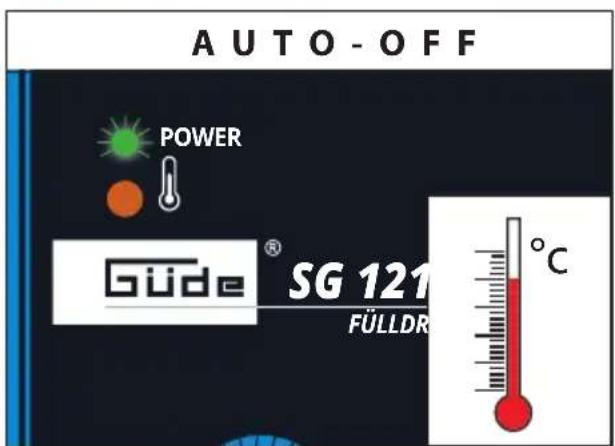

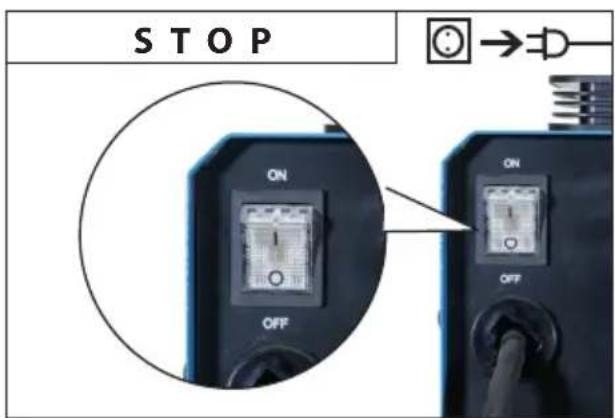

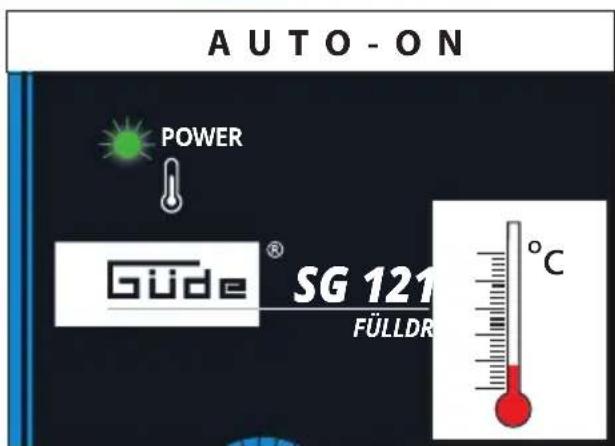

PL Zabepieczenie przyciäzeniowe - STOP
ES Proteccion contra sobrecargas - PARADA

Technische Daten

Kvalifikacja: Okrem podrobnego poucenia od-bornikom nie je na použivanie pristroja nutna ziadna spezialna kvalifikacja.

Pristroj a obalovy material nie su detská hračka.

Chrante preto svoje oci pri odstrańovani trosky vchodnymi ochrannymi okuliarmi.

Spawarka SG 121 AK SG 121 A-SYN
Nr artykulu 20073
Stopiéń ochryny IP 21S
Klasa izolacje	H
Napiȩcie sieciowe U1	230 V
Czȩstotliwość sieci 50 ~ 60 Hz
Maksymalny nominaty prȩd wejsciowy I1max	19.2 A
maksymalny skuteczny prȩd wejsciowy I1eff	8.6 A
Maks. moc sieci 230 V (6 kVA)
Zabezpieczenia, zwóczne 16 A
Napiȩcie stanu jałowego U0	49.5 V
Stan bezczynnosci 5,2 W
Wydajność zȩódla mocy spawaliczej 81,1%
Napiȩcie operacyjne U2	50 A / 16.5 V 120 A / 20V
maks.. Prȩd spawania 230 V (120 A)
Zakres regulacje Prȩd spawania I2	50 A - 120 A
Cykl przy maks. wartosci prȩdu (230V) X * 120 A ~ 20 ~ %
Grubość materiały 2 - 6 mm
Grubość drutu (Drut rdzeniowy) 0,9 mm
Wymiary dl. x szer. x wys. 390 x 260 x 260 mm
Maks. zużycie drutu przy maksymalnej mocy i maksymalnym doprowadzeniu drutu
0,9 mm Drut	18 g/min
Masa netto/brutto 5,6 kg / 8,0 kg
Urȩźdenie to kręda są z(nd)—natapu)—ych materia)—w nad)—ych są do recycl Klingu:
Blacha stalowa, Miedź, Aluminium, ABS

• Stosunek rzechwyistego czasu pracy do calkowitego czasu pracy.

Uwaga 1: stosunek ten znajduje sie pomiedzy 0 a 1避孕 byc wyrażony w procentach.

Uwaga 2: dla togo dokumentu czas trwania calkowitego luzuwynosi 10 min. Na przykad w przypadku czasuwczenia winoszacego 60% czasu obciezenia z kontynuowanych 6 min nastepuje czas trwania bez obciezeniawynoszacy 4 min.

Cykl pracy zostal wyznaczony przy 40^ wwyniku simulacji.

Urzadzenie nalezy zaczć uzywać powczesniejszym uwaznym przyczytaniu i zrozumieniu instrukcj

eksploataci. Nalezy zaznajomic sie elementami obstugi i prawidlowa eksploatacja urzadzenia. Nalezy przystręgac wszystkich wskazowej dotycznych bezpieczenstwa zawartych w instrukci. Zachowywać sie w spośb odpowiedzialny wobec innych osob.

Operator jest odpowiedzialny za wypadki lub zagrozenia wobec osob trzechich.

W razie wąpliwość co do podłaczenia i obstugi urzadzenia naleź skont⁺taw⁻c są z dzia⁻em obst⁺gi klienza.

Warunki uzytkowania

Spawarka do spawania drutem rdzeniowym jest przyznaczonza wyłucznie do uzytku prywatné a nie do uzytku komercyjngo.

Spawarka do spawania drutem rdzeniowym nadaje sie do samooslonowego spawania przy uzyciu odpo - wiedniego drutu rdzeniowego.

Urzadzenie jest urzadzeniem do spawania tukowego o ograniczonym cyklu pracy i odpwiada klasie Azgodnie z norma 60974-10. Urzadzenie nadaje sie do okazjonalnych zastosowan przemyslowych i komercyjnych, jak rowniez do prostych prac hobystycznyi przy projektach typu „zrob to sam".

W Internecie月至za znalezć dokumentacja techniczną dotyczą demontazu, wykazy czȩci zamiennych, schematy połaczenia oraz wykaz materiałow nadajychsied do recyklingeru. Dosteć do dokumentczy technicznej月至za uzyskać za pomocą kodu QR lub odpowiedniago linku, króry月至za znaleźć w niniejszej instrukcji pod sekcjá danych technicznych.

Nie jest wymagany dodatkowy gaz. Gaz oslonowy jest zwarty w drucie w postaci sproszkowanej i jest w ten sposob doprowadzany bezposrednio do luku, przyze co urzadzenia jest niewrażliwe na wiat podczas pracy na zewnatrix.

Wolno stosowac tylko elektrody odpowiednie dla urzadzenia.

Częsćia zastosowania zgodnego z przyznaczenia jest równej przystrzeganie instrukcji dotycznych bezpieczność, jak równej instrukcji montaqu i wskazowej zawartych w instrukcji obstugi.

Nalezy scisle przestrzegac obowiazujacych przypisow dotycznych zapobiegania wypadkom.. Spawarki nie wolno uzywac:

• w niewystarczajco wentylowanych pomieszczene - niach
• w wilgotnych lub mokrych warunkach,
• w warunkach zagrozonych wybuchem,
  -do rozmrażania rur,
• w pouchlizu某种程度 z rozrusznikiem serca oraz
  ·w pobiizu materiałów latwopalnych

Zwracamyuwage,ze nasze urzadzenia Nie sa

skonstruowane do celów działnosci gospodarczej, rzemieslniczej lub przemysłowej. W przypadku uźycia urzadzenia do celów gospodarczych, rzemieslniczych lub przemysłowych, albo podobnych czynnosci nie sązymy udzielić zadnej gwarancji.

Produkt 生命周期 wychytkowac ywyczne zgodnie z对其进行的生产。Za szkody powstałe wyniku nieprzestręgania postanowień wynikajacych z ogólnie obłowiazujacych przyepisów, a对此，postanowień wynikajacych z niniejszej instrukci, produces the product of the product.

Wymagania stawiane uzytkownikow

Przed obsluga urzadzenia uzytkownik powinien uwaznie przyczytc instrukcje obslugi ze zrozumieniem.

Poniewa z uzywanie urzadzenia要去 wiaza csi z powaznymi zagrozeniami w przypadku niewaosciwo go obchodzenia sie z nim, korzystanie z urzadzenia要去 byc powierzone wylacznie osobom posiadajacym odpowiednie kompetencje.

Operator musi byc odpowiednio przyszkolony w zakresie ustawiania, obstugi i uzytkowania maszyny.

Kwalifikacja: Oprocz szczegółowego instruktazu przy przechrowadzonego przy czykwalifikowaną osobe, do korzystania z urzadzenia nie są potrzebne zadne spejalne kwalifikacja.

Minimalny wiek: Urzadzenia要去 byc uzywane wyłacznie przyez osoby, któ ukończy 16. rok zycia. Wyjatek stanowy stosowanie urzadzenia pod nadzorem instruktora w procesie nauki w celu uzyskania pelnégo przygotowania do zwodu.

Szkolenie: Uzywanie urzadzenia wymaga{jedynie odpowiedniego instruktazu przypegowadzonego przy wykwalifikowan osobe lub zapoznania sie z instrukcja obstugi. Nie jest potrzebne specjalne szkolenie. Uzytkownik jest odpowiedzialny za wypadki lub zagrozenia dla osob trzechich.

Zagrożenia resztkowe

Pomimo przyestrzejania instrukcjji oblsugi istnieje rornyie nieprzewidywalne ryzyko resztkowe.

Nawetjisli spawarkado spawania drutem rdzeniowymestuywana prawidlowo,zawsze istnieje ryzyko resztkowe.FWzwiazku z budowaj konstrukcjat ej spawarkodi spawania drutermrdzeniowymoga wystapićnstepujacezagrozenia:

-obraZenia oczu spowodowane oslepieniem,
- oparzenia spowodowane dotykaniem goracych czeci urzadzenia lub przydmiotu obrabianego,
- w przypadku niewlasciwego zabezpieczenia, ryzykowypadku i pozaru na skutek Rozpylania iskier lub czastek zuza,
- szkodliwe emisje spowodowane dymem i gazami, w

przypadku braku powietrza badź niewystarczajść wentylacji w pomieszczeniach zamkiptych.

Zmniejszyc rzyko resztkowe stosujc spawarke do spawania drutem rdzeniowym w sposob ostrozny i zgodny z przypisami oraz postepujac zgodnie wzyszystkimi instrukcjami..

Postepowanie w naglym przypadku

W przypadku obrażen udzielić pierwiszej pomocy w niedźbednym zakresie i wezwac möglichwie najszybciej pomoc lekarska. Zabepieczyc poszkodowanego przyzed ewentualnymi dalszymi obrażeniami i pozostawic go w spokoju.

W przypadku wezwania pomocyNSEZY podac nastepujace informacja

1. Mielese, w którym wydarzyt sie wypadek,
2. Rodzaj wypadku,
3. Liczba poszkodowanych w wypadku,
4. Rodzaj obrażć

Ogólne wskazówki dotyczé bezpieczeniastwa

ZAGROZENIE! Porażenie prȩdom! Istnieje ryzyko obrażć spowodowanych prȩdom elektrycznym!

OSTRZEZENIE

Prosimy o dokladne zapoznanie sie z instrukcja obslugi i zawartymi w nied wskazówkami. Będy w przystręganiu ponieszych wskazowej moga spowodowej porazenie pradem, pozar i/lub ciȩkie obrażenia ciala. Naleź starannie przychowyść wszystkie przyepam y wskazowej bezpieczność wda dalszego zastosowania.

Stanowisko pracy powinno byc czyste i

wysprzátne. Nieuporźadkownik stanowiska robocze i stóły warsztatowe zȩkszaja zagrozenia wypadkami i obrażeniami.

Urzadzenie to nie jest przyznaczone do tego,
aby moglo byc uzywane przyez osoby (łącznie z dziećmi) o agrniczonych zdolnosciach fizycznych,
sensorycznych lub umysłowych lub odob o braku doswiadczenia wźględnie wiedzy fachowej, chyba ze床位 one nadzorowane przyez osobe oppowiedzialna za ich bezpieczentwo lub zostana przy czne odpo-wiednio poinstruowane, jak nalezy uzywać tego urzadzenia. Ponadtno nalezy nadzorować daneci, aby upewnić sie, ze nie床位 one bawily sie urzadzeniem.
Urzadzenie i materiał opakowaniowy to nie jabawki.

W obszarze pracy przyestręgać.),..., przejispów BHP i bezpieczędwa.

Uwaga! Przepisy krajowe moga ograniczać korzystanie z maszyny.

Nie nalewy uzywać osprzętu, kóry nie jest przywidziany i polecany przyez producenta SPECIALNIE do tego urzadzenia.

Urzadzenie nieMZebycustawiane bezposrednio przy sceanie w czasie eksploataci i nalezy zapewnic mu wystarczajca przestrzen.Tylko w ten sposob do szczelin przyostaje sie wystarczajca iloscgowiatra.

UWAGA! Niewlasciwa oblsuga moze prowadzic do przyegrzania spawarki do spawania drutem rdzeniowym lub szkod materialnych.

Podczas przy z elektronarzędziem nalezy zachować ostrożnosć, kaźdź czynnosć wykonywać uwañnie i z rozwagua. Nie nalezy uzywać elektronarzędzia, gdy jest sie zmieczonym lub sąc pod wplywem narkoty-ków, alkoholu lub lekarstw.

Sprawdzić maszynę pod kątem ewentualnych uszkodzen

Urødzenie nieMZebyc uzywane,jezeli jest uszkodzone lub gdy uszkodzone sa urødzenia zabeepieczajace.Wymienic czeci zuzyte i uszkodzone.

Jesli urzadzenie jest uszkodzone, nie wolno go uruchamiac pod zadnym pozorem.

Naprawy i pracze, ktorych nie opisano w niniejszej instrukcji obstugi, moda byc przy przechrowadzane wyłacznie przy bez wykalifikowy個人.

Elektronarżedzia naleźpielegnowacz najwyźsa starannosci. Sprawdzić,czy czȩci ruchome funkcjonuja prawidłowoviNie zakleszczejsi,czy zaden z elementów nie jest pekniety lub uszkodzony w taki sposob, ze dalsza eksploatacja naręźdia staje si niemozliwa. Uszkodzone czȩci naleźnaprawic lub wymienić przy ponownym zastosowaniem naręźdia.

Bezpieczenstwo elektryczne

Ostrzeżenie! To elektronarżędzie wytywarza pod-czas pracy pole elektromagnetyczne. W pewnych okolicznosciach pole toMZe zlokac dzialanie aktywnych lub pasywnych implantow medycznych. Abyzmiejszyc rzyko powaznych lub smiertelnych obrażenazolemy,by prerod uruchomieniem urzadzenia osoby z implantami medyczymi skonsultowa syw tej kwesti z lekarzem i producen

tem implantu medycznégo.

Osoby uzywajce spreztu do podtrzymywania zycia (jak np. rozrusznik serca itp.), powinny skonsultowa c sie ze swoim lekarzem, zanim udadzao sie w povlize niniejszego urzadzenia, abyMIC pewnosc, ze pola magnetyczne w poLaczeniu z wysokimi wartosciami pradu elektrycznego nie wplyna niedkorzystnie na ich urzadzenie do podtrzymywania zycia.

Eksploatacja jest dopuszczalna tylko z wyłacznikiem ochronym pradowym (RCD maks. prad uszkodzeniowy 30 mA)

Podlączyć wtyczke przywodu zasilajęcego do gniaźka o odpowiednim kształcie, napieciu i czestotliwość, któ są zgodne z obłowiazȩćymi przypisami.

Nieprawidłowia instalacja elektryczna, zbyt wysokie napiȩcie w sieci lub niewląsciwa obstęga mogą prowadźć do porazenia prȩdem elektrycznym. Kędze porazenie prȩdomMZe smiertelne.

Kable przyluszajace nie moga byc dluzsze niz 5 metrow i musza miec przykraj co najmiej 1,5 mm2. Nie zaleca sie stosowania kabli przyluszajacych o roznych dlugosciach i przykrajach, jak rowniez adapterow i listew zasilajczych.

Uwaga! Niebezpieczenstwo na skutek porazenia przem!

Jesli ne pali sie tuk elektryczny, miezzy zaciskiem masy a dysza pradowa wystepuje napiecie stanu jałowego U0. Napiecie to moze byc niebezpieczn de zaycia, jesi spawacz dotknie goymi rekoma dyszy pradowej, dyszy palnika, drutu spawalniczego lub przydmiotu obrabianego.

• Naleź rownik zamyę zamość, zpieczne ochrony w systemach elektrycznych lub urzadzeniach w przypadku zaniedbania są zaopatrzone zniszczenia przy prad spawalniczy:

np. zacisk masy umieszczony jest na odudowie urzadzenia spawalniczego, ktora jest połaczonza z przyzewodem ochronnym instalacji elektrycznej. Prace spawalicze wykonywane są na maszynyie z podlączonym przyzewodem ochronnym. Dzięki temuMZIwe jest spawanie na maszynyie bez podlączenia do niedzacisku masy.W takim przypadku prad spawania przypoplywa z zacisku masy przyzewod ochronny do maszyny. Wysoki prad spawaniaMZe spowodowa stopienie przybewodu ochronnégo.

• Zabepieczenia obwodów zasilajacych gniażdka sieciowe musza byc zgodne z przypisami (VDE 0100). A zatem, zgodnie z tymi przypisamidoğanstos文化传播 bezpieczniki lub bezpieczniki samocznene dostosowane do przykroju przywo-du (wyłacznik zasilania o mocy 16 A).

Bezpieczniki o nadmiernej mocy moga spowodować pozar instalacji elektrycznej lub calego budynku.

Przeciązone sieci i obwody zasilajace moga powodować zakłocenia innych urzadzen odbiorczych podczas spawania. W razie wąpliwość daneź sckontaktować z zak;ladem energetycznym.

Spawarké do spawania drutem rdzeniowym{nalezy podlączać tylko do dobrze dostepnego gniaźdka, tak aby w przypadku awariirootsby szybko odłaczyc ja od zasilania.

Przed uruchomieniem urzadzenia nalezy sprawdzić,czy kabel elektryczny i/lub gniazdko sieciowe nie są uszkodzone.

Kable musza byc zawsze calkowicie rozwiniete,aby uniknac zagrozen zwiazanych ze zwiekszonym polem elektromagnetycznym.

Uszkodzone lub poplątane przywody zȩkszajny rozyko poraźenia przem. Przewód zasilajcy naleź ułość w taki sposob, aby nie stwarzał zagrozenia potknięcia.

Nie nalezy uzywać spawarki do spawania drutem

rdzeniowym, jejli wykazuje ona widoczne uszkodzenia lub jejli przywod zasilajacy lub wtyczka sieciowa sa uszkodzone.

Nie zginać przyzewodu zaisilajȩcego.

Chronić wzystkie kable przyd zolejem, ostrymi krawędziami i wysokimi temperaturami.

Uszkodzony kabel lub wtyczka要去 prowadzić do porazenia przem.

Nie wolno ciagrac za kabel w celu wciagniecia wtyczki z gniazda.

Stosowany kabel zasilajacy jest przywodem wysokiej jakosci, ktorego nie wolno uszkodzic. Podczas przy nalezy uwazac, aby nicht dotykać go gorącymi przydmiotami. Jesli przywód zasilajacy jest uszkodzony, nalezy go wymienić na spezialny przywód zasilajacy dostepny u producenta lub w punkcie oblsugicka.

Wymiana kabla zasilajacegoMZe byc dokonana wylacznie przyz produventa lub punkt obstugi klienatub przyz osoby o podobnych kwalifikacjach.

Instrukcje bezpieczeste wadotyczspawarek

OSTRZEZENIE! Niebezpieczeństwo pożaru! Niewlasciwa obślágo moź prowadzić do pożarów lub powaznych obrażen!

Spawarka posiada stopien ochry IP21S i nie moze byc narażona na działanie deszczu ani wilgoci podczas pracy lub podczas przechowywoman.

Sprawdzić napiecie. Dane techniczne podane na tabliczce znamionowej powinny byc zgodne z napięciem sieci elektrycznej.

Upewnic sie,czy kable spawalnicze,dysza,palnik i
zaciski masy sa w idealnym stanie.Zuzycie izolacji
i czeci przywodzachy prad moze spowodowae
niebepeziczn sytuace i obnizyc jakosci prac spawalniczych.

Uzywanie untozadzenia moze spowodowa zuzymie nietorych czeci. Dlatego nalezy regularnie sprawdza urzadzenie pod katem ewentualnych uszkodzen lub wad.

Chronic spawarke do spawania drutem rdzeniowym\ przed wilgoci i uzywac jej tylko w suchych pomieszczeniach.

Nie wolno zanurzać spawarki do spawania drutem rdzeniowym, przyewodu zasilajęcego ani wtyczki w wodzie lub innych plynach.

Nigdy Nie chwyta' spawarki do spawania drutem rdzeniowym ani wtyczki sieciowej mokrymi rekoma.

Unikać bezpośredniago kontaktu z elektrycznych obwodem spawalniczym.

Napięcie stanu sąwogo pomietź dysza prȩdowa a zaciskiem masyMZebyc niebezmieczne.

Nigdy nie wolno władac ostro zakończonych i/lub metalowych przydmiotów do wétrzura urzędzenia.

Nigdy nie narażć siebie ani innych na dzialanie (£uku lub zaręcego są metalu bez zapewnioia ochry.

Rozpryskujace podczas spawania krople moga powodowej oparzenia.

Zawsze nalezy nosić odpwiednia maske spawalnicza, odziež ochronna i rkek ochronne.

Nalezy pracacwacz uzymiem instalacji odciagowej lub w dobrze wentylowanych pomieszczeniach.

W promieniu 15 m od luku nie moga przywać osoby bez odziezy ochronnej i ochrony oczu. Chronić siebie i osoby postronne przy potencjalnie niebezpiecznych skutkami dzialania luku!

OSTRZEZENIE! Rzyko obrazen! Niewlasciwa obsluga moze prowadzić do powaznych obrazen!

Po pracy odczekać, aź dysza pakietu przywodów i przyzemiot obrabiany sie ochłodź.

Podczas spawania lukowo go powstaja opary, ktore moga byc szkodliwe.

Dłuźsa praca z urzadzeniem要去 prowadzić do uszkodźne sąchu. Naleź zawsze nosić ochronniki sąchu.

Upewnic sie,czy dym spawalniczy jest odyszany badz.
czy(PCsce spawania jest dobrze wentylowane.

Uwaga! Niebezpieczenstwo wypadku na skutek Rozpryskujacych sie czastek zużla

Po zastygnięciuźußel jest twardy i szorstki.
NatestPNie rozbija sie go mloktiemźulowym na ostre czastki, kto're są niebezpiecze i moga spowodowac uszkodzenia wzroku.

Podczas usuwania zuzla nalezy chronic oczy za pomocą odpowiednich okularów ochronnych.

Zarzący sie zędel i skry mogę powodowej poźary i wybuchy. Nigdy nie uzywać urzadzenia w otoczenia, w tkórm wystepuje zagrożenie poźarowe.

Uwaga! Niebezpieczestewo promieniowa i oparzen

• W.), zapi-sem: "Uwaga, nie patrzej w kierunku plomienia!".
• Miejsca pracy powinny byc w miare mozliwość osloniete w taki sposob, aby zapewniały bezpieczędtwo odob znajdujczych sie w povlizu.
• Osoby niedupoważnione musza byc trzymane z dala od prac spawalniczych.
  W bezposrednim sasiedztwie staych przyc sciany nie powinny byc pomalowane jasnym kolorem ani Pokryte warstwa polyskowa.
• Okna naleź zabeepieczyc co najmiej do wysokość glowy przyd przenikaniem lub odbijaniem promieni, np. poprzej odpowiednie pomalowanie.

Nalezy trzyma' spawarko do spawania drutem rdzeniowym, wtyczke sieciowa i przywod zasilajacy z dala od otwartego ognia i goracych powierzchni.

Nie spawac na zbiornikach, pojemnikach lub rurach, ktore zaieraly latwopalne ciecz lub gazy.

Z.), ziemnny, acetylen, propan i podobne materialy latwopalne lub zabezieczyc je przydiskrami.

Nie wykonywać prac spawalniczych lub cięc na pojemnikach lub rurach, nawet otwartych, jejeli zawieraja lub zwieraly materiały, któ mogą byc pod wplywem ciepla lub wilgoci wybuchnych lub spowodowej innie niebeźpieczne reakcie.

Uwaga! Zagroßenie wybuchem i pozarem wwyniku iskier spawalniczych

Zarownik iskry spawalnicze, jak i sam gorący spaw, mogę powodowej eksploże. Dlatego teź nie naleź uzywać urzadzenia w sądowisku zagrozonym wybuchem, zawierajycymsubstcję takie jak palne cieczec, gazy i mgły farb i lakierów. Pamiętaj:

Gdy spawarka do spawania drutem rdzeniowym pracuje, nie nalezy umieszczac palnika w jej kierunku ani w kierunku zadneo innego urzadzenia elektrycznego.
- Przed zakończieniem prac spawalniczych nie nalewy dotykać Samej dyszy pradowej ani zadninger innego metalowej przydmiotu wchodźego wkontakt zdyszȩ pradowa.
Natychmiast po zakończeniu prac spawalniczych nalezy przyerwać zasilanie urzadzenia.
- Nalezy sie upewnic, ze zaden kabel nie jest owiniety wokófciał.
- Uzytkownik powinien sie upewnic, ze nie znajduje sie wewnatrz elektryczneo obwodu spawalnicego. Palnik i masa musza zawsze znajdować sie po tej samej stronie.

Uwaga! Zagrożenie pożarowej na skutek odpryskująchych iskier

Jesli stopiony lub zarzycsi mei metal i czasteczki zuza spaadna na substancje latwopalne, moga one ulec zaplonow i spowodowac pozar. Dlatego przyrozpoczeciem prac spawalniczych nalezy usunanc wszystkie latwopalne przydmioty obszaru pracy. Przygotowa c odpowiednia gaśnice przyciwpozarowa.

Nalezy zworci szcegolna uwage na nastepujuce materialy:

papier
- scierki
- tekstylia
-drewno i wlokna drewniane
guma
-tworzywa sztuczne
- benzyna
- oleje
- substantjc podobne do smohy
farby i rozpusczalniki

Nie wykonywać prac spawalniczych lub cięc na zamkiptych pijemnikach lub urach.

Nigdy nie uzywac spawarki do rozmrażania zamarzniptych rur.

Podczas spawania nalezy przyestrzegać
obowiazujacych krajowych dyrektyw i przysepisów
prawnych. Dotczy to w sztególnosci odpowiednich
przepisów o zapobieganiu wypadkom.

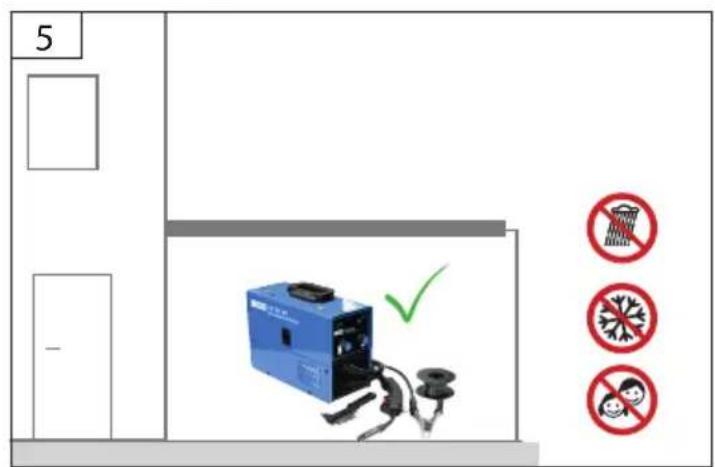

Spawarka do spawania drutem rdzeniowym besoinbyc stawiana tylko na rouwnj i plaskiej powierzchni.

Zabepieczyc spawarke do spawania drutem rdzeniowym przyd przewroceniem sie w razie umieszczenia jej na pochyjej powierzchni.

Aby zapobiec uszkodzeniu urzadzenia, powinno byc ono transportowane wyłacznie w pozycji pionowej.

Potencjalne zagrozenia

Prace po stronie napiecia sieciowego, np. przy kablach, wtyczkach, gniazdach itp. powinny byc wykonywane wyłacznie przy bez SPECIALISTe. Dotczy to w szczegolnosci tworzenia kabli posrednich.

W razie wypadku nalezy natychmiast odlaczyc zrodlo prudu spawania od sieci.

W przypadku wystapienia napiec dotykowych nalezy natychmiast wyłaczy urzadzenia i zleci和他的 sprawdzenia przy specjaliste.

Zawsze nalezy zapewnic dobre styki elektryczne po stronie pradu spawania.

Podczas spawania nalezy zawsze nosic rrekawice izolacyjne na obu rrekach. Chronia one przed porazeniem przem (napiecie stanu jałowego obwodu spawaliczego), szkodliwym promieniowaniem (cieplnym i UV), jak rawniez przed zarzacymi sie metalem i Rozpryskami zuzla.

Nosić mocne obuwie ochrione z izolacja, króre powinny rownikę izolowej w mokrych warunkach. Niskie butyNie są odpowiednie, poniewaN spadajace, zarzace sie krople metalu powoduja oparzenia.

Zalozyc odpwiednia odziez, nie nosic odziezy syntetycznej.

Nie patrzej bezposrednio w luk elektryczny, stosowac tylko maske spawalnicza ze szklem ochronnym zgodnieznorma DIN. Oprocz promieniowania swietlnego i cieplnego, ktore powoduja oslepienie badz oparzenia, luk elektryczny emituje rowniez promienie UV. To niewidoczne promieniowanie ultrafoletowe powodu je, w przypadku braku odpowiednej ochry, bardzo bolesne zapalenie spojowek, ktore jest odczuwalne dopiero po kilku godzinach. Ponadto promieniowanie UV ma szkodliwy wplyw na niechronione obszary ciala, podobny do oparzenia sonecznego.

Osoby lub pomocnicy znajdujacy sie w povlizu luku elektrycznégo musza byc rownież poinformowani o zagrozenia i wyposazeni w niedbędny sprezt ochronny, a w razie potrzeby naleź zainstalowej sciany ochonne.

Nie wolno wykonywać prac spawalniczych na zbiornikach, w ktorych przechowyane są gazy, paliwa, oleje mineralne itp., nawet jestli zostaly one dawno temu oproznione, poniewaz znajdujace sie w nich resztki substantcj moga powodac ryzyko wybuchu.

W pomieszczeniach zagrozonych pozarem i wybuchem obowiazuju spejalne przyepam.

Polaczenia spawane, któ podlegaj duzym obciäzeniomi i musza bezwzglédnie speñnić wymogi bezpieczeniastwa, moga być wykonywane wyłacznie przy specjalnie wykalifikowanych i przyszkolonych spawawy. Przyklady: zbiorniki ciñnieniowe, szyny jezdne, haki holownicze itd.

ciasne igorace pomieszczenia

Uwaga! Niebezpieczentwo zatrucia / Niebezpieczentwo uduszenia

• Podczas spawania powstaja znacnez ilosci dymu i gazów. Naleź zawsze zapewnic odpowiednie odpwadzanie dymu i gazów. Ale nigdy niedodawać tenu. Zwiększa to ryzyko pożaru.

Podczas pracy w ciasnych lub gorących pomieszczeniach, w celu izolacji ciała od podłogi, scian, przewodźych czȩci urzadzenia itp. danezy stosowej podkładki izolacyjne i warstwy posrednia, jak rownież skórzane rekawice z mankietem lub wykonane z innych nieprzewodźych materiały.

W przypadku stosowania transformatorów spawalicznicych do spawania w warunkach zwiekszonego zagrozenia elektrycznych, np. w ciasnych pomieszczeniach wykonanych ze scian przywodzychy prad elektryczny (kotly, rury itp.), w goracych pomieszczeniach (pocenie sie odziezy roboczej), napiecie wyjsciowe spawarki do spawania drutem rdzeniowym w trybie jałowym nie powinno byc wyzsze niz 48 V~ (wartosc skuteczna). W tym przypadku urzadzenia要去 pracstawecze wzgl.edu na napiecie wyjsciowe w stanie jałowym.

Odzież ochronna

Uwaga! Rzyko wypadku na skutek odpryskujacych iskier

Odpryskujace iskry moga powodowac bolesne oparzenia.

W zwiagku z tym nalezy bezwzgldehnie
przestrzegać ponieszych wskazówek:

Nalezy zawsze nosić fartuch skórzany.
Uzywaczskrzanyrchrkawicochronnych.
- Podczas spawania nad glowa nalezy nosic odpowiednie nakrycie glowy.
- Nogawki spodni powinny spoczywać na butach.
- Nosić mocne i izolujace obuwie.

Podczas pracy spawacz musi byc chroniony przydromieniowaniem i poparzeniem na calym cielepoprzej noszenie odziezy i ochrone twarzy.

Na obu rękach naleź nosić rękawice z mankietem wykonane z odpowiedniago materiały (skóry). Musza one być w idealnym stanie.

Nalezy nosić odpowiednie fartuchy w celu ochry odziezy przyISKrami i oparzeniami. Jesli wymaga

tego rodzaj wykonywanej pracy, np. spawanie nad glowa, nalezy nosic kombinezon ochronny i,但是他 to konieczne, odpowiednia ochrone glowy.

Uzywana odzież ochronna i wszystkie akcesoria musza byc zgodne z „Rozporzadzeniem w sprawie srodków ochrony indywidualnej" (2016/425).

Klasa A (IEC 60974-10):

Jesli urzadzenie ma byc wykorzystwyane w mieszkaniu i loro otoczeniu, w ktorym prad jest dostarczy z publicznej sieci niskiego napiecia, moze pojawic sie koniecznosc zastosowania filtra elektromagnetycznego, ktory zmniejsza zaklocenia elektromagnetyczne do takiego stopnia, ze nie beda one odczuwalne dla uzytkownika.

Urzejdenia moza uzywac na obszarach
przemysłowych lub innych obszarach niezasilanych z
publicznej sieci niskiego napiecia.

Urzadzenia klasy A nie są przyznaczone do uzywania w pomieszczeniach mieszkalnych zasilanych z publicnej sieci niskiego napiecia, poniewaz moga w nich wywołac zaklocenia w przypadku niedorzystnych warunkow panujacych w sieci.

Uzytkownik musi upewnic sie, w razie koniecznosci w porozumieniu z lokalnym zakladem energetycznym, zepunkt przyjaczeniowy, przytektory ma byc uzytkowane urzadzenia, spełnia powyzsze wymagania.

Uzytkownik ponosi odpwiedzialnosc za zaklocenia, ktore powstaja na skutek spawania.

SYMBOLE

W celu ograniczenia rzyka odniesienia obrażné naleź zapoznać są z instrukacja obstugi.

Uziemić przyd uzyciem

Ostrzeżenie /Uwaga!

Ostrzeżenie przyd niebeźpiecznych napieciem elektrycznym

Uzywać maski spawalniczej!

Zawsze nosic spejalne rkekawice spawalnicze.

Nosic obuwie ochonne z ochrona przy przecheciem, antyposlizgowa podeszwaj metalowym noskiem!

Nosic fartuch ochronny

Przed przystapieniem do prac zwiaganych
z konserwacja i naprawa urzadzenia
nalezy zawsze wyjac wtyczke z gniazda.

Przechowyac urzadzenie w stanie suchym i zabezpieczonym przyd mrozem.

Dzieci nie moga zblizac sie do urzadzenia.

Chronic przed wilgocia. Chronic maszyne przed deszczem.

Transformererjednofazowy

Jednofazowy prad przymienny o czestotliwość znamionowej 50 60Hz

Napiécie

Prad przemienny

Brak gazu

Podajnik drutu

Wentylator

Odpowiednie do spawania przy podwyzsonym zagrozeniu elektrycznym.

Uszkodzony i/lub przyznaczony do usuniecia sprezt elektryczny lub elektroniczny musi zostac przykazany w punktach zbiórkiw celu recyklingu.

Znak zgodnosci CE

UTRZYMANIE I KONSERWACJA

Przed przy przechowadzeniem wszelkich prac
nastawczych i konserwacyjnych przy
urzadzeniu sązy zawsze wyjac wtyczke
z gniażda.

Przed kaźdym uzyciem sprawdzić urzadzenia, kabel zasilajcy, przydłuzacz i wtyczke pod katem uszkodzeni zuźycia. Wymiana winna zostac dokona na wychędzie przy bez SPECIALISTE.

OSTRZEJELENIE Urzadzenia nie maye byc uzywane, jezeli jest uszkodzone lub gdy uszkodzone sa urzadzenia zabezpieczajace. Wymienic czeci zuzyte i uszkodzone.

W przypadku usterki urzadzenia nalezy przybekazac do naprawy w autoryzowanym serwisie.. Uzywacztylko oryginalnych akcesoriow i oryginalnych czeci zamiennych.

Nie czyscić maszyny ani jej componentów ropszczalnikiem ani latwopalnymi lub tokszcznychcieczami. Do czyszczenia uzywać Jedynie wilgotnej szmatki.

Za pomocmiękkiej szczotki lubPEDzelka, po kaczdym uzyciu usunac osadzony pyz otworu wentylacyjngoiruchomych czeci.

Tylko regularnie konserwowane i dobrze utrzymane urzadzenia要去stanowic przydatne narzedzie. Nieprawidlowa konserwacja i pielegnacja moga prowadzić do nieprzewidywalnych wypadkBOW i obrażen.

Przechowywać urzadzenia w stanie suchym i zabezpieczonym przyd mrozem.

Pozostawic urzadzenie po uzyciu do ostygnięcia.

Nie przykrywać urzadzenia natychmiast po uzyciu ani nie umieszczac go w szafce.

Zamknac urzadzenie w odompowiednim几点cu,aby zabezmecyce je przyd nieuprawnionym uzyciem.

Utylizacja

Wskazówki dotyczye utylizacje winikaj z pikto-gramów zamieszczonych na urzadzeniu lub opakowaniu.

Utylizacja opakowania transportowej

Opakowanie chroni urzadzenie przyduszkodzeniami transportowymi. Z reguly materiały opakowaniowe są

dobierane zgodnie z kryteriami ochrony srodowiska i utylizacji odpadów i dlascimento nadaj sie do recyclkingu. Zwracajoc opakowanie do obiegu materiałowej oszcźedza sie surowce i zmiejejsza ilosc odpadów. Czeci opakowan (np. folie, Styropor) moga byc niebezmpieczne dla daneci.

Nie wyrzućsprętu elektrycznégo do odpadów komunalnych, lecz korzystać z lokalynych punktow zbiórki odpadów. Naleźzy zapytać lokalne wędze o lokalizacja punktow zbiórki odpadów. Jeźeli sprȩt elektryczny jest utylizowywny w sposob niedkontrolłowany, w czasie opadów atmosserycznych niebezpieczn substancje moga przystoc są do wód gruntowych i tym samym do lancucha potemowego, a flora i fauna moga zostac zatrute na wiele lat. W przypadku wymiany sprȩtu na nowy, sprȩdajacy jest sprawnie zobowiaczny do przyjeccia starego sprȩtu przynajmiej niedplatnie w celu为其ogo utylizacje.

Utylizacja urzadzenia

W Internicie möglichznazoleć Dokumentacja techniczna dotycznych demontazu, wykazy czego zamiennych, schematy połaczenia oraz wykaz materiały nadajacych są do recyclCLU.

Doste p do dokumentaci technicznej要考虑 uzyskać za pomocą kodu QR lub odpowiedniago linku, któ romyozna znalecz pod sekcjā danych technicznych.

Gwarancja

Okres gwarancjiwynosi 12 miesiecy w przypadku stosowania w ramach dzialnosci gospodarczej,24 miesiace dla uzytkowników indywidualnych i Rozpoczyna sie on w momencie zakupu urzadzenia.

Gwarancja dotyczy wyłacznie wad materiałowych i blędow zaistniały w procesie produktu. W przypadku wytoczenia powództwa z powodu wady toward alezy zgodnie z warunkami gwarancji przyxDawod zakupu z data sprędazy.

Gwarancja nie obejmuje niewaosciwego zastosowania lub zdarzen losowych, np.: przyȩzenia urzadzenia, zastosowania z uzyciem sily zewnétrznej, uzzkodzen na skutek działania czynników zewnétrznych lub przyźcie obcze. Z gwarancji wyłączony jest rownie stwordzony brak przystrzejania instrukcji obstugi i zwykle zuźycie czȩci.

Serwis

Czy majora Panstwo pytania natury technicznej? Mozechodzi o reklamacja? Czy potrzebuja Panstwo czeci zamiennych lub instrukcji obstrugi? Na glównej stronie firmy Gude GmbH & Co. KG (www.guide.com) w dziale Serwis udzielimy Panstwu pomocy szybko i bezzbędnej biurokraci. Prosimo o wsparcie, bysmy möglich udzielemic pomocy Panstwu. Aby w przypadku reklamacja moins bylo dokladnie zidentifikacja Panstwa urzadzenia, prosimo o podanie numeru serynjego oraz numeru artykuł i roku budowy. Wszystkie te dane znażduź są na tabliczce identifikacjanej.

Seriennummer

ArticleNumber

Baujahr

Wazne informacja dla clientów

Prosimy zwróci uwage na to, ze przyślka zwrotna w trakcie okresu obłowiazwyania gwarancji i sąkke po jej upływie powinna z zasady nastepować w oryginalnym opakowaniu. W ten sposob bedzie mayna uniknac szkód transportowych i obejsć czesto kontrowersyjne regulacja prawne. Urzadzenia jest chronione w sposob optymalny tylko w oryginalnym kartonie, zapewnia to sprawne Rozpatrzenie reklamacji.

Usança usterki

Usterka Przyczyna Usunięcie usterki
Drut nie jest transportowy pomo- mo obracajść są rolki podajnika drutu.	Zanieczyszczenia na dyszy prȩdomowej Wyncyscić
	Adapter do szpuli drutu spawalnicze- go jest zbyt mocno naprzejny.	Poluzować
	Uszkodzony pakiet przywodów Sprawdzić obudowej podajnika drutu

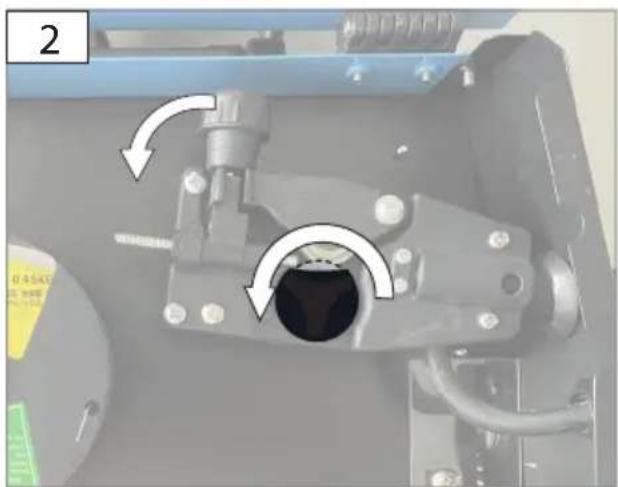

	Zbyt miły docisk rolki podajnika drutu	Zwiększyć docisk

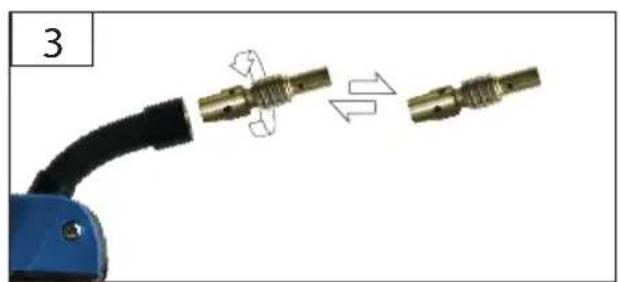

Przerywana praca lub rozȩczanie sie podajnika drutu	Uszkodzona dysza prȩdoma Wymienić
	Ślady opalenia na dyszy prȩdomowej Wymienić
	Brud na rowku koło napędowego Wyncyscić
	Wyzlobienia na zuzytym kole napȩgowym	Wymienić
Zgaszony Łuk	Zły styk.między zaciskiem masy a czȩcią	Zacisność zacisk i skontrolować Uszeniafarbe i korozjie

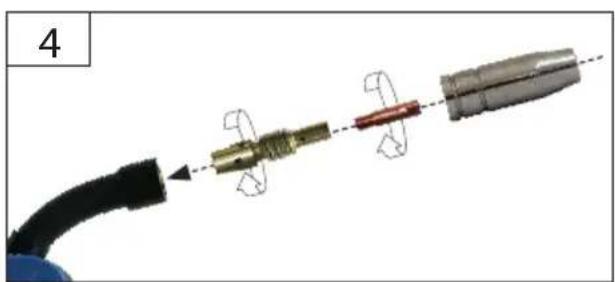

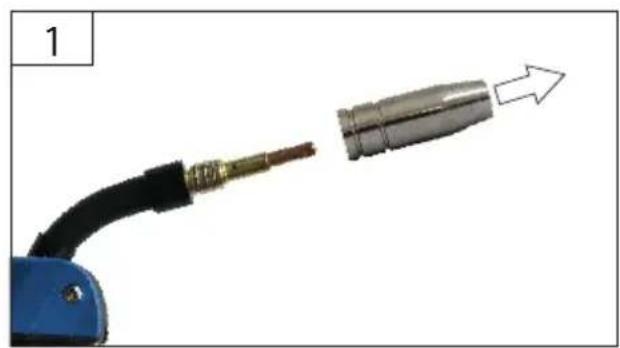

	Zwartcie między dysza prȩdoma a rurę gazowej	Oczyość lub wymienicy dyszy prȩdoma i dyszy gazowej Dysza prȩdoma wolna od zanieczyszczemu, pożostości farby i korozji
	Dysza prȩdoma za loźna Mocno dokrecić dyszy prȩdoma
Spoina porowata	Nieprawniedłowa odlegość lub nachy- lenie pakietu przywodów	Odlegość pomiedzy pakietem przy- wodów a czȩcią musi wynosić 5-10 mm. Nachylienie nie mniejsze nik 60 wzmGPLedem elementu.
Maszyna niespodziewanie przystaje Dzielać po dlugiej eksploataci	Maszyna przyegrzbość są na skutek zbyt dlągiec uzywnia i zadziałało zabezpieczenersie termiczne	Durch den Gebrauch anderer Ersatz- teile konnen Unfälle für den Benutzer entstehen.

Muszaki adatok

Tlumaczenie Deklaraci zgodnosci WE

Niniejszym oswiadczamy, my ze koncepcka i konstrukcja przyzdawionych ponizej urzadzen w wersji, ktora jest wprovadzona do obiegu, odpwiada stosownym podsta-wowym wymogom dyrektyw UE dotyczych bezpieczeneistwa i higieny.

Niniejsza deklaraci prestaje obowiazywac w przypadku zmiany urzadzenia, ktora nie zostala z nami skonsultowan.
